BEDIENUNGSANLEITUNG LMO 3640 Battery Set Kärcher

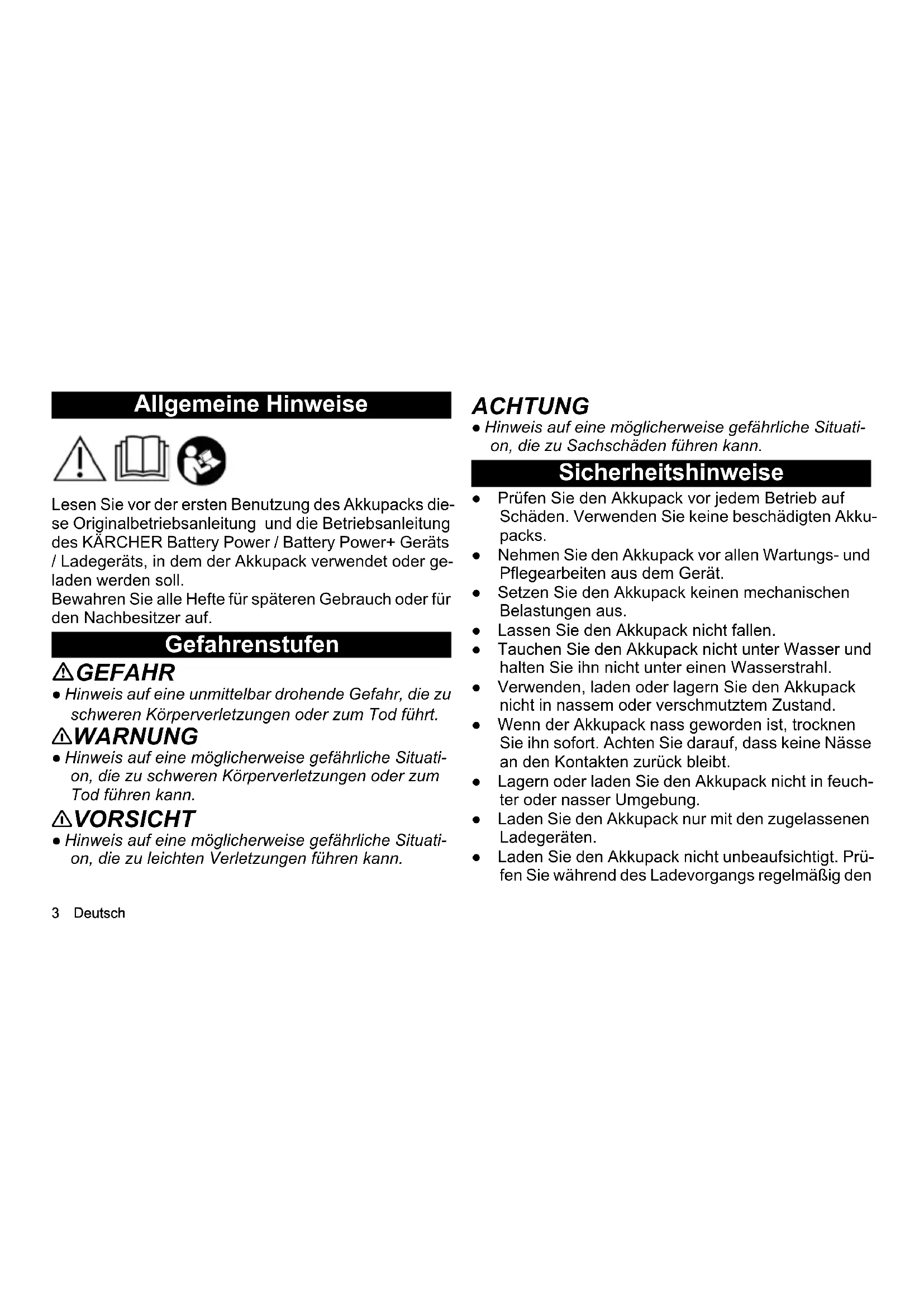

Lesen Sie vor der ersten Benutzung des Akkupacks diese Originalbetriebsanleitung und die Betriebsanleitung des KÄRCHER Battery Power / Battery Power+ Geräts / Ladegeräts, in dem der Akkupack verwendet oder geladen werden soll.

Bewahren Sie alle Hefte für späteren Gebrauch oder für den Nachbesitzer auf.

Gefahrenstufen

⚠ GEFAHR

- Hinweis auf eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

⚠️WARNUNG

- Hinweis auf eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen kann.

⚠ VORSICHT

- Hinweis auf eine möglicherweise gefährliche Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

- Hinweis auf eine möglicherweise gefährliche Situation, die zu Sachschäden führen kann.

Sicherheitshinweise

• Prüfen Sie den Akkupack vor jedem Betrieb auf Schäden. Verwenden Sie keine beschädigten Akkupacks.
• Nehmen Sie den Akkupack vor allen Wartungs- und Pflegearbeiten aus dem Gerät.
• Setzen Sie den Akkupack keinen mechanischen Belastungen aus.
  • Lassen Sie den Akkupack nicht fallen.
• Tauchen Sie den Akkupack nicht unter Wasser und halten Sie ihn nicht unter einen Wasserstrahl.
• Verwenden, laden oder lagern Sie den Akkupack nicht in nassem oder verschmutztem Zustand.
• Wenn der Akkupack nass geworden ist, trocknen Sie ihn sofort. Achten Sie darauf, dass keine Nässe an den Kontakten zurück bleibt.
• Lagern oder laden Sie den Akkupack nicht in feuchter oder nasser Umgebung.
• Laden Sie den Akkupack nur mit den zugelassenen Ladegeräten.
• Laden Sie den Akkupack nicht unbeaufsichtigt. Prüfen Sie während des Ladevorgangs regelmäßig den

Zustand von Akkupack und Ladegerät.

• Wenn Sie während des Ladens einen Fehler, ungewöhnliche Gerüche oder Hitzeentwicklung feststellen, trennen Sie das Ladegerät vom Netz und den Akkupack vom Ladegerät. Entsorgen Sie Akkupack und Ladegerät umgehend und befolgen Sie dabei die geltenden Vorschriften zu Transport und Entsorgung.
• Verwenden, laden oder lagern Sie den Akkupack nicht in explosionsgefährdeter Umgebung oder in der Nähe brennbarer Gegenstände.
• Werfen Sie Akkupacks nicht ins Feuer.
• Schützen Sie den Akkupack vor Hitze, scharfen Kanten, Öl, Lösemitteln, Reinigungsmitteln und sich bewegenden Geräteteilen.
• Kurzschlussgefahr. Schützen Sie die Kontakte des Akkupacks vor Metallteilen und bewahren Sie ihn nicht zusammen mit Metallteilen auf.
• Akkupack nicht öffnen. Lassen Sie Reparaturen nur von Fachpersonal ausführen.
• Vermeiden Sie den Kontakt mit aus defekten Akkus austretender Flüssigkeit. Spülen Sie die Flüssigkeit bei Kontakt sofort mit Wasser ab und konsultieren Sie bei Kontakt mit den Augen zusätzlich einen Arzt.
• Entsorgen Sie den Akkupack am Ende seiner Lebensdauer entsprechend den geltenden Vorschriften.

Sicherheitshinweise zum Transport

Der Lithium-Ionen-Akku unterliegt den Anforderungen des Gefahrgutrechts.

Ein unbeschädigter und funktionsfähiger Akkupack kann vom Benutzer ohne weitere Auflagen im öffentlichen Verkehrsraum transportiert werden.

Beachten Sie beim Versand durch Dritte (Transportunternehmen) die besonderen Anforderungen an Verpackung und Kennzeichnung.

Versenden Sie den Akkupack nur bei unbeschädigtem Gehäuse.

Kleben Sie offenliegende Kontakte ab.

Verpacken Sie den Akkupack fest und sicher. Der Akkupack darf sich nicht in der Verpackung bewegen können.

⚠ GEFAHR

- Ein defekter oder nicht funktionsfähiger Akkupack darf nicht versendet werden und muss vor Ort sachgemäß und den geltenden Vorschriften entsprechend entsorgt werden.

Beachten Sie die nationalen Vorschriften.

Bestimmungsgemäße Verwendung

⚠ VORSICHT

Explosionsgefahr!

Verletzungen und Beschädigungen durch explodierenden Akkupack.

Laden, verwenden und lagern Sie nur unbeschädigte und voll funktionsfähige Akkupacks.

Umbauten und nicht vom Hersteller autorisierte Veränderungen sind untersagt.

Jede andere Verwendung ist unzulässig. Für Gefährdungen, die durch unzulässige Verwendung entstehen, haftet der Anwender.

Laden und verwenden Sie die Akkupacks nur mit Geräten des KÄRCHER 18 V / 36 V Battery Power / Battery Power+ Systems.

ACHTUNG

Akkupacks können nur mit Geräten der gleichen Spannungsart (18 V oder 36 V) verwendet werden! Verwenden oder laden Sie keine Akkupacks mit Geräten einer anderen Spannungsart.

Prüfen Sie vor der Verwendung die Übereinstimmung der Spannungsart (18 V /36 V) von Akkupack und Gerät.

Die Angaben zur Spannung befinden sich auf dem Gerät, auf dem Akkupack und deren Typenschilder.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wierwertung zu.

Altgeräte enthalten wertvolle recyclebare Materialien, die einer Verwertung zugeführt werden sollten. Batterien und Akkupacks enthalten Stoffe, die nicht in die Umwelt gelangen dürfen. Bitte ent- n Sie Altgeräte, Batterien und Akkupacks über ge- te Sammelsysteme.

Beachten Sie die Empfehlungen des Gesetzgebers im Umgang mit Lithium-Ionen Akkus. Entsorgen Sie verbrauchte und defekte Akkupacks entsprechend den geltenden Vorschriften.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter: www.kaercher.de/REACH

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an

Ihren Händler oder die nächste autorisierte Kunden-dienststelle.

Sie finden diese unter www.kaercher.com

Symbole auf dem Gerät
Abbildungen siehe Grafikseite

Abbil-dung 1	Tauchen Sie den Akkupack nicht ins Was-ser.
Abbil-dung 2	Werfen Sie den Akkupack nicht ins Feuer.
Abbil-dung 3	Laden Sie den Akkupack nur mit zum Ladenzugelassenen Ladegeräten.
Abbil-dung 4	Laden Sie keine defekten Akkupacks.

Bedienung
Display

Der Akkupack ist mit einem Display ausgestattet. Im Display kann Folgendes abgelesen werden:

• Ladezustand
• Restlaufzeit
• Restladezeit
• Fehlermeldungen

Hinweis

Die Laufzeitanpassung wird durch Leistungsumschaltung erzeugt!

Anzeige Bedeutung
Akkupack lagern	Der Ladezustand des Akku-packs bei Nichtverwendung.	Abbil-dung A
Akkupack ver-wenden	Die Restlaufzeit des Akku-packs bei Verwendung.	Abbil-dung B
Akkupack laden D	Die Restladezeit des Akku-packs beim Laden.	Abbil-dung C
	Der Akkupack ist vollständig geladen.	Abbil-dung D
Fehleranzeige (siehe auch Kapitel “Hilfe bei Störungen”)	Die Akkupacktemperatur liegt außerhalb des zulässigen Temperaturbereichs oder der Akkupack ist zeitweise gesperrt.	Abbildung E
	Der Akkupack ist defekt und zur Sicherheit dauerhaft gesperrt. Den Akkupack nicht verwenden und umgehend vorschriftsmäßig entsorgen.ACHTUNG Beschädigungsgefahr!Das Symbol erlischt mit der Zeit, der Akkupack ist aber dennoch defekt!Wenn 2 Minuten nach Start des Ladevorgangs im Display nichts angezeigt wird, ist der Akku defekt und darf nicht weiter geladen werden.	Abbildung F

Ladevorgang

Hinweis

Neue Akkupacks sind nur vorgeladen und müssen vor der ersten Benutzung vollständig geladen werden.

Das Display wird beim ersten Ladevorgang aktiviert.

Neue Akkupacks erreichen die volle Kapazität nach ca. 5 Lade- und Entladezyklen.

Längere Zeit nicht verwendete Akkupacks vor der Benutzung nachladen.

Außerhalb der zulässigen Temperaturwerte ist das Laden des Akkupacks nicht möglich. Das Display des Akkupacks zeigt dann das Temperatursymbol an.

Zeigt das Display während des Ladevorgangs nichts an, beachten Sie bitte die Hinweise im Kapitel "Hilfe bei Störungen".

Hinweis

Der Ladestrom und die damit notwendige Ladedauer ist aus Sicherheitsgründen temperaturabhängig.

Betrieb

⚠ VORSICHT

Nicht korrekt eingesetzter Akkupack

Verletzungs- und Beschädigungsgefahr durch eindringende Feuchtigkeit.

Bei der Anwendung im Gerät, sind die Kontakte des Akkupacks gegen Spritzwasser geschützt. Achten Sie da-

her darauf, dass der Akkupack richtig einrastet. Achten Sie bei entnommenem Akkupack darauf, dass kein Wasser an die elektrischen Kontakte des Akkupacks und des Geräts gelangt. Falls sich dort Wasser befindet, trocknen Sie dieses sofort (durch Abwischen / Herausschütteln) und stellen Sie den Akkupack mit den Kontakten nach unten zeigend auf, so dass das Wasser ablaufen kann. Verwenden Sie keine Hitzequellen zum Trocknen!.

Hinweis

Das Display zeigt während der Verwendung die verbleibende Restlaufzeit an.

1. Den Akkupack in die Aufnahme des Geräts schieben.
2. Den Akkupack nach der Arbeit aus dem Gerät nehmen.

Laden Sie teilentladene Akkupacks nach der Benutzung auf.

Lagerung

ACHTUNG

Feuchtigkeit und Hitze

Beschädigungsgefahr

Lagern Sie Akkupacks nur in trockenen Innenräumen mit niedriger Luftfeuchtigkeit und unter 20°C. Das Display des Akkupacks zeigt während der Lagerung den aktuellen Ladezustand.

Hinweis

Der Akkupack besitzt einen automatischen Lagermodus. Der Lagermodus aktiviert sich und entlädt den Akkupack auf 70%, wenn der Akkupack mehr als 21 Tage nicht verwendet wurde. Diese Funktion schützt die Akkuzellen vor schneller Alterung und erhöht die Lebensdauer des Akkupacks.

Hilfe bei Störungen

Störungen haben oft einfache Ursachen, die Sie mit Hilfe der folgenden Übersicht selbst beheben können. Im Zweifelsfall oder bei hier nicht genannten Störungen wenden Sie sich bitte an den autorisierten Kundendienst.

Allgemeiner Fehler

Display zeigt durchbrochenes Batteriesymbol

Der Akkupack ist defekt und zur Sicherheit gesperrt.
1. Den Akkupack nicht verwenden, laden oder lagern.
2. Den Akkupack umgehend vorschriftsmäßig entsorgen.

Fehler beim Laden

Akkupack lädt nicht, Kontrollleuchte am Schnellladegerät ist aus

Das Schnellladegerät ist defekt.

1. Das Schnellladegerät ersetzen.

Akkupack lädt nicht, Display ist an

Das Ladegerät ist defekt.

1. Das Ladegerät ersetzen.

Akkupack lädt nicht, Display ist aus

Akkupack ist komplett entladen oder defekt.

1. Warten, ob das Display nach 2 Minuten Wartezeit die Restladezeit anzeigt. Zeigt das Display nach der Wartezeit die Restladezeit an, kann der Akkupack normal verwendet werden.

2. Bleibt das Display aus, ist der Akkupack defekt und darf nicht mehr verwendet werden. Den Akkupack umgehend vom Ladegerät trennen und vorschriftsmäßig entsorgen.

Akkupack lädt nicht, Display zeigt Temperatursymbol

Die Akkupacktemperatur ist zu niedrig / hoch.

1. Akkupack in eine Umgebung mit gemäßigten Temperaturbedingungen bringen und warten, bis die Akkupacktemperatur im Normalbereich liegt, siehe Kapitel "Technische Daten". Der Ladevorgang beginnt automatisch.

Fehler im Betrieb

Display zeigt Temperatursymbol

Die Akkupacktemperatur ist zu niedrig / hoch.

1. Akkupack entnehmen, warten, Akkupack abkühlen lassen bis Temperatursymbol wieder erlischt.

Zu hohe Stromentnahme

Die Sicherheitsschaltung des Akkupacks hat eine zu hohe Stromentnahme verhindert.

1. Akkupack zum Entsperren aus dem Gerät entnehmen bis Temperatursymbol erlischt und erneut einsetzen.

Wenn das Temperatursymbol nach 30 Sekunden nicht erlischt:

1. Den Akkupack zum Entsperren an das Ladegerät anschließen.

Display zeigt Restlaufzeit 0, Gerät schaltet sich aus Der Akkupack ist entladen.

1. Den Akkupack laden.

Fehler bei der Lagerung

Display zeigt keine Restkapazität

Der Akkupack ist entladen.

1. Den Akkupack laden.

Display zeigt Restkapazität 70%, obwohl der Akku-pack voll geladen wurde.

Der Akkupack befindet sich im automatischen Lagermodus. Der Lagermodus aktiviert sich, wenn der Akkupack mehr als 21 Tage nicht verwendet wurde. Diese

Funktion schützt die Akkuzellen vor schneller Alterung und erhöht die Lebensdauer.

1. Den Akkupack vor der nächsten Verwendung vollständig laden.

Technische Daten

18/25 18/50 36/25 36/50

Elektrischer Anschluss

Nennspannung Akkupack V 18 18 36 36
Akkuplattform Battery Power Battery Power Battery Power Battery Power
Kompatibel mit Akkuplattform Battery Power + Battery Power + Battery Power + Battery Power +
Akkupacktyp Li-ION Li-ION Li-ION Li-ION
Nennkapazität (nach IEC/EN 61960)	Ah	2,5	5,0	2,5	5,0
Nennenergie	Wh	45 90 90 180
Ladestrom max.	A	3,5	7,5	3,5	7,5
Maße und Gewichte
Gewicht	kg	0,5	0,8	0,9	1,5
Betriebstemperatur	°C	-20 - 40	-20 - 40	-20 - 40	-20 - 40
Aufladetemperatur	°C	4 - 40	4 - 40	4 - 40	4 - 40
Lagertemperatur	°C	-20 - 60	-20 - 60	-20 - 60	-20 - 60
Länge x Breite x Höhe	mm	133 x 88 x 50	133 x 88 x 72	133 x 88 x 72	133 x 88 x 117,5

Technische Änderungen vorbehalten.
