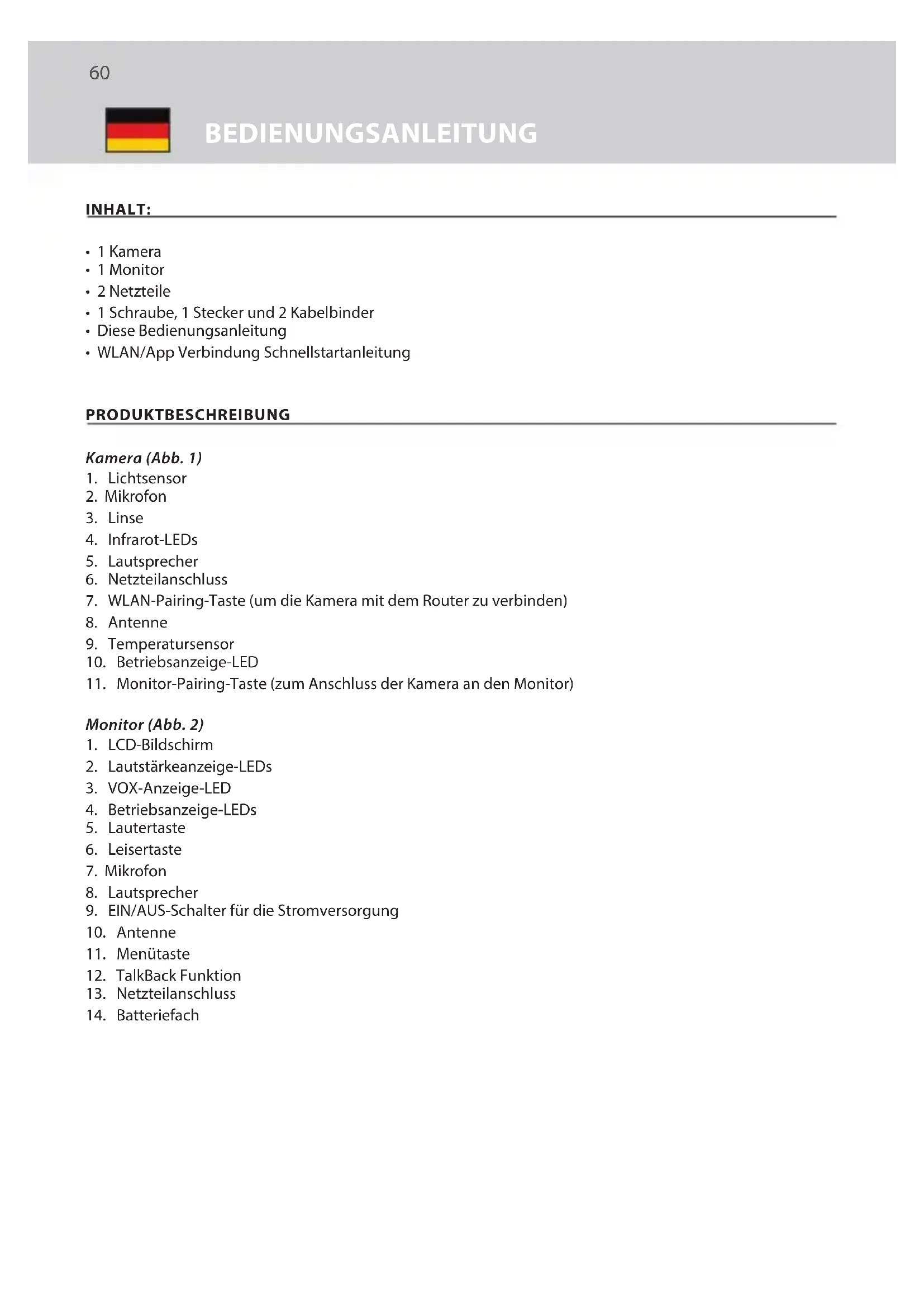

BEDIENUNGSANLEITUNG Grand Elite 3 Connect Plus Luvion

CAMERA / CAMÉRA/ KAMEPA / KAMERA

• 1 Kamera
  • 1 Monitor
  • 2 Netzteile
  • 1 Schraube, 1 Stecker und 2 Kabelbinder
  • Diese Bedienungsanleitung
• WLAN/App Verbindung Schnellstartanleitung

PRODUKTBESCHREIBUNG

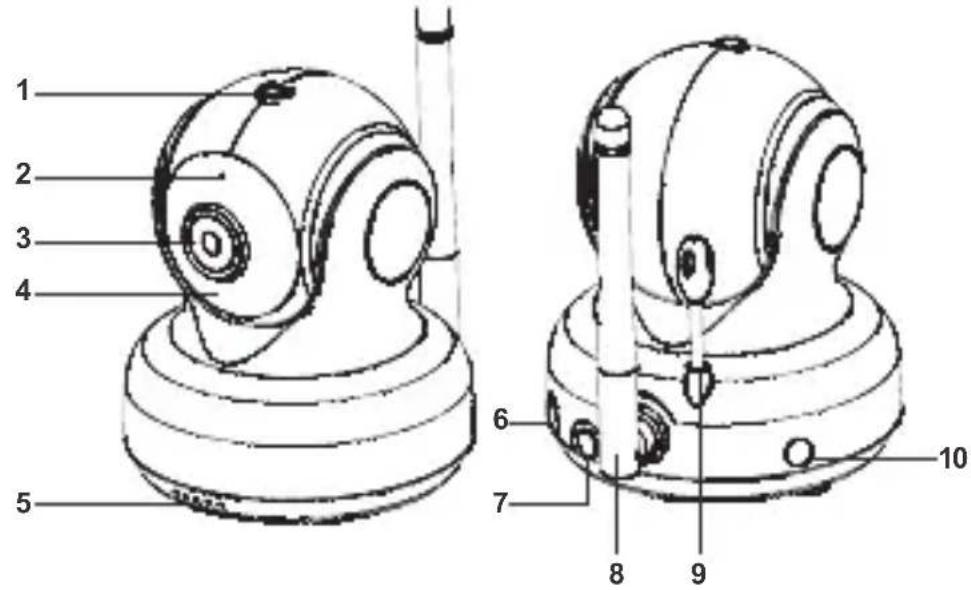

Kamera (Abb. 1)

1. Lichtsensor
2. Mikrofon
3. Linse
4. Infrarot-LEDs
5. Lautsprecher
6. Netzteilanschluss
7. WLAN-Pairing-Taste (um die Kamera mit dem Router zu verbinden)
8. Antenne
9. Temperatursensor
10. Betriebsanzeige-LED
11. Monitor-Pairing-Taste (zum Anschluss der Kamera an den Monitor)

Monitor (Abb. 2)

1. LCD-Bildschirm
2. Lautstärkeanzeige-LEDs
3. VOX-Anzeige-LED
4. Betriebsanzeige-LEDs
5. Lautertaste
6. Leisertaste
7. Mikrofon
8. Lautsprecher
9. EIN/AUS-Schalter für die Stromversorgung
10. Antenne
11. Menütaste
12. TalkBack Funktion
13. Netzteilanschluss
14. Batteriefach

INSTALLATION

1. KAMERA- UND MONITOR-INSTALLATION

1.1 Kamera Stromversorgung

Stecken Sie den mitgelieferten Netzteilstecker in eine Steckdose und schließen Sie das andere Ende in die Rückseite der Kamera. Die Kamera schaltet sich beim Einstecken automatisch ein (siehe Abb. 3).

HINWEIS: Verwenden Sie den Adapter mit der Bezeichnung OUTPUT: 5V DC 2.0A für die Kamera.

1.2 Platzierung der Kamera

Platzieren Sie die Kamera an einem geeigneten Ort, richten Sie das Objektiv auf den Überwachungsbereich.

HINWEIS: Drehen Sie die Kamera nicht manuell! Das Drehen des Kamerakopfes sollte nur über das Menü des Monitors erfolgen (siehe Abb. 11).

1.3 Nachtsicht

Die Kamera ist mit 8 leistungsstarken LEDs ausgestattet, um im Dunkeln klare Bilder zu erzeugen. Sobald der Lichtsensor niedrige Lichtwerte im Raum misst, schalten sich die LEDs automatisch ein.

1.4 Raumtemperaturmessung

Der Temperatursensor an der Kamera misst die Raumtemperatur. Auf dem Bildschirm des Monitors wird die Raumtemperatur angezeigt.

1.5 Stromversorgung Monitor

Der Monitor verfügt über einen eingebauten 3,7V 2600mAh (Li-Ion) Akku und verwendet Wechsel-strom über den mitgelieferten Adapter.

1. Stecken Sie den mitgelieferten Netzteilstecker in eine Steckdose und schließen Sie das andere Ende in die Rückseite des Monitors an (siehe Abb. 4).
2. Öff nen Sie das Batteriefach auf der Rückseite des Monitors. Schließen Sie das Batteriefach an den Monitor und legen Sie die Batterie in das Batteriefach ein.
3. Schalten Sie den Netzschalter an der Oberseite des Monitors auf "ON". Die Anzeige-LED am Monitor leuchtet grün (siehe Abb. 4).

HINWEIS 1: Verwenden Sie den Adapter mit der Bezeichnung OUTPUT: 5V DC 1.0A für den Monitor.

HINWEIS 2: Wenn der Monitor eingeschaltet ist, leuchtet die "Power" LED grün. Wenn der Akku schwach ist, beginnt die "Power" LED rot zu blinken. Wenn der Akku geladen wird, leuchtet die LED "Power" dauerhaft rot. Sobald der Akku vollständig geladen ist, erlischt die "Power" LED (falls der Monitor ausgeschaltet ist).

HINWEIS 3: "☐→X→☐" (außer Reichweite) wird auf dem LCD-Bildschirm angezeigt, falls Monitor und Kamera zu weit voneinander entfernt sind.

2. MONITORTASTEN

2.1 Lautstärke einstellen

Drücken Sie Lauter- oder Leiser-Taste 🔊 & 🔔 um die Lautstärke einzustellen. (siehe Abb. 5)

2.2 TalkBack-Funktion

Halten Sie die TalkBack Taste gedrückt 0, um über die Kamera zu sprechen, das Symbol wird auf dem Bildschirm angezeigt (siehe Abb. 6).

3. TOUCHSCREEN-MENÜPTIONEN

1. Tippen Sie auf den Bildschirm und das Touchscreen-Menü wird auf der rechten Seite des Bildschirms angezeigt (siehe Abb. 7).
2. Tippen Sie auf die Menüfunktion, die Sie ändern möchten.
   HİNWEIS: Die Einstellungen des Touchscreens sollten innerhalb von 5 Sekunden vorgenommen werden. Nach 5 Sekunden kehrt der Bildschirm automatisch zur Live-Ansicht zurück.

3.1 Nur-Ton-Modus

Tippen Sie einmal auf das Symbol, um den Nur-Ton-Modus zu aktivieren. Die Videoübertragung wird dann nach 10 Sekunden ausgeschaltet, der Ton wird weiterhin funktionieren. Wenn Sie den Bildschirm berühren, wird der Bildschirm für 15 Sekunden aktiviert (siehe Abb. 8).

3.2 Zoomfunktion

Tippen Sie einmal auf das 📄 Zoomsymbol, um in den Zoom-Modus zu gelangen, der Bildschirm zeigt ein 2-fach vergrößertes Bild an, tippen Sie erneut auf das 📄 Zoomsymbol, um zur nor-malen (nicht vergrößerten) Ansicht zurückzukehren (siehe Abb. 9).

3.3 Musikfunktion

Die Kamera kann 10 verschiedene Schlafl ieder spielen.

1. Tippen Sie auf das Musiksymbol auf Ihrem Bildschirm und tippen Sie oder, um den gewünschten Song auszuwählen. Die Kamera spielt nun den ausgewählten Song. Tippen Sie, um alle Songs nacheinander abzuspielen (siehe Abb. 10).

2. Tippen Sie 📋, um die Musik wieder auszuschalten (siehe Abb. 10).

3.4 Kamera Schwenk-/Neigefunktion Fernbedienung

Die Kamera kann über den Monitor ferngesteuert werden. Die Kamera hat die Möglichkeit, sich nach oben, unten, rechts und links zu bewegen. Tippen Sie auf die ▲ Hoch oder ▼ Runter Symbole auf Ihrem Bildschirm, um die Kamera nach oben oder unten zu neigen. Tippen Sie auf die ◀ Links oder ▶ Rechts Symbole auf Ihrem Bildschirm, um die Kamera nach links oder rechts zu drehen.

HINWEIS: Der Monitor ist auf Stumm gestellt, wenn sich die Kamera dreht.

4. MENÜ-OPTIONEN

1. Drücken Sie die Menütaste an der Oberseite des Monitor, um das Hauptmenü auf dem Display anzuzeigen.
2. Das Hauptmenü enthält 5 Untermenüs (siehe Abb. 12).

4.1 VOX-Funktion (Aktivierung des Monitors durch Ton)

1. Wählen Sie VOX im Menü des Monitors. Hier können Sie den VOX-Modus ein- und ausschalten. Wenn der VOX-Modus eingeschaltet ist, schaltet sich der Bildschirm nach 10 Sekunden automatisch aus, die VOX-LED an der Seite des Bildschirms leuchtet dann auf (siehe Abb. 13).
2. Wenn der Lautstärkepegel in der Nähe der Kamera den voreingestellten Pegel erreicht (siehe Abb. 13), schaltet sich der Bildschirm automatisch wieder ein. Nach

20 Sekunden schaltet sich der Bildschirm automatisch wieder aus.

1. Die VOX-Empfi ndlichkeit kann auf drei verschiedene Stufen eingestellt werden hoch †,mittel ‡ und niedrig , Jehöher die Empfi ndlichkeit, desto geringer muss der Lautstärkepegel in der Nähe der Kamera sein, damit sich der Bildschirm wieder einschaltet.

2. Im VOX-Modus schaltet sich der Bildschirm auch wieder ein, wenn er von einer der Kameras getrennt ist oder wenn ein Temperaturalarm ausgelöst wird.

4.2 Helligkeit einstellen

Stellen Sie die Helligkeit durch Drücken des ⚙️ Helligkeitssymbols im Menü ein, mit dem + (hel-ler) und - (dunkler) können Sie die Helligkeit einstellen (Siehe Abb. 14)

4.3 Temperatur einstellen

1. Wählen Sie im Menübildschirm das Untermenü 🔒 Temperatureinstellungen, hier können Sie wählen, ob die Temperatur in Celsius oder Fahrenheit angezeigt werden soll (siehe Abb. 15).
2. Sie können auch den Temperaturbereich für den Tempaturalarm einstellen. Wenn Sie "Alert On" wählen, um den Tempaturalarm zu aktivieren, ertönt ein Warnton vom Bildschirm, wenn die gemessene Temperatur den voreingestellten Bereich unter- oder überschreitet (siehe Abb. 15).

4.4 📁 Kamera Auswahl

1. In diesem Untermenü können Sie zwischen mehreren angeschlossenen Kameras wählen. (siehe Abb. 16).
2. Tippen Sie auf das Auto-Scan-Symbol für die Auto-Scan-Funktion, um im Abstand von acht Sekunden zwischen jeder Kamera zu wechseln (Siehe Abb. 16).

4.5 Kamera einstellen

Im Menü "Kameraeinstellung" können Sie jede Kamera an einen separaten Kanal auf dem Monitor anschließen. Sie können bis zu 4 Kameras zu einem Monitor hinzufügen. Schließen Sie immer die erste Kamera an Kanal eins an, alle nachfolgenden zusätzlichen Kameras können den Kanälen 2 bis 4 in beliebiger Reihenfolge hinzugefügt werden.

1. Schließen Sie die Kamera zunächst über ihr Smartphone/Tablet drahtlos an den WLAN-Router an, bevor Sie die Kamera mit dem Monitor verbinden. Die Kamera verliert ihre Verbindung zum Monitor, während sie sich mit dem WLAN-Router verbindet. Um die Kamera an einen WLAN-Router anzuschließen, lesen Sie bitte Abschnitt 6.
2. Wählen Sie den Kanal, auf dem Sie die Kamera an den Monitor anschließen möchten (für die erste Kamera wählen Sie immer Kanal 1). Drücken Sie dann das Symbol "Kamera hinzufügen". Der Monitor versucht, eine Verbindung zur Kamera herzustellen, eine Animation erscheint auf dem Bildschirm.

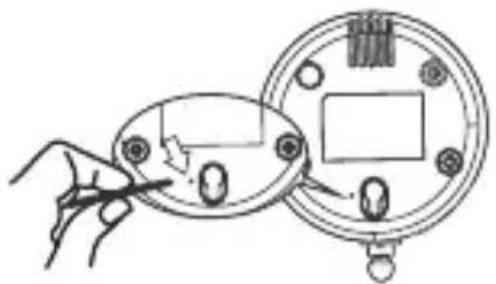

3. Halten Sie nun die Monitorpaar-Taste an der Unterseite der Kamera 3 Sekunden lang mit dem mitgelieferten Stift gedrückt. Die Kamera ist nun mit dem Monitor verbunden.

1. Wenn Sie eine verbundene Kamera löschen möchten, wählen Sie den Kanal der Kamera, die Sie löschen möchten, und tippen Sie auf das Symbol Kamera löschen 📄. Kamera 1 kann nur überschrieben, aber nicht entfernt werden.

HINWEIS: Wenn Sie eine Kamera an den ersten Kanal des Monitors anschließen, werden alle Kanäle zurückgesetzt, d.h. alle anderen zuvor angeschlossenen Kameras müssen ebenfalls wieder angeschlossen werden.

5. STATUSINFORMATIONEN

Die Statusleiste wird oben auf dem Bildschirm angezeigt (siehe Abb. 16).

1. Signalstärkeanzeige
2. Nummer der aktivierten Kamera
3. Tempaturalarm Ein/Aus-Anzeige
4. Raumtemperaturanzeige
5. Zoomanzeige
6. Auto-Scan-Anzeige
7. Nur-Ton-Modus-Anzeige
8. Musikanzeige
9. Stummanzeige
10. TalkBackanzeige
11. Batteriestatus-/Ladeanzeige

6. SMARTPHONE/TABLET EINRICHTUNG

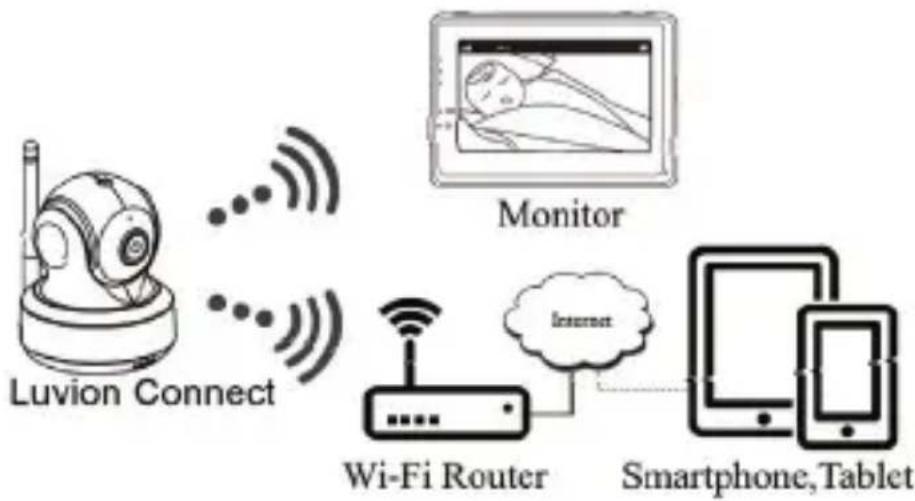

6.1 Schauen Sie nach Ihrem Baby jederzeit und überall!

6.2 Bevor Sie beginnen, benötigen Sie

6.3 Herunterladen und Start der Luvion Connect App.

Android: Gehen Sie in den Google Play Store und suchen Sie nach "Luvion Connect" und installieren Sie die App.

iOS: Gehen Sie in den App Store und suchen Sie nach "Luvion Connect" und installieren Sie die App.

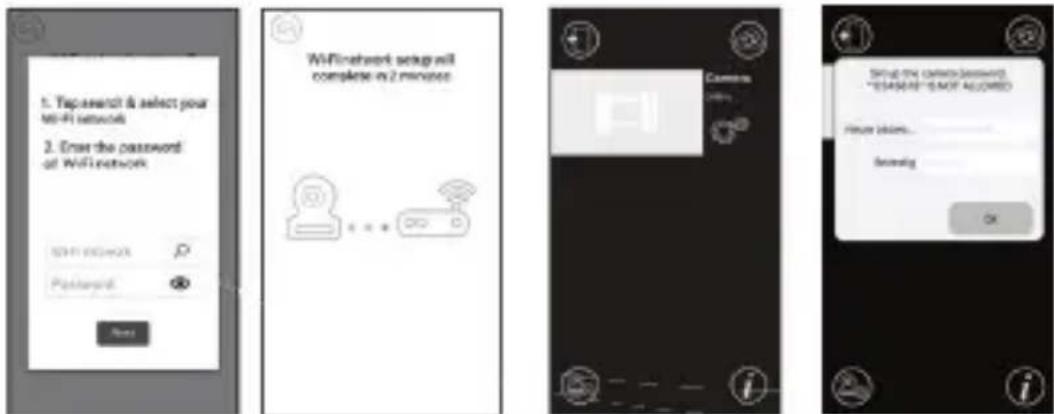

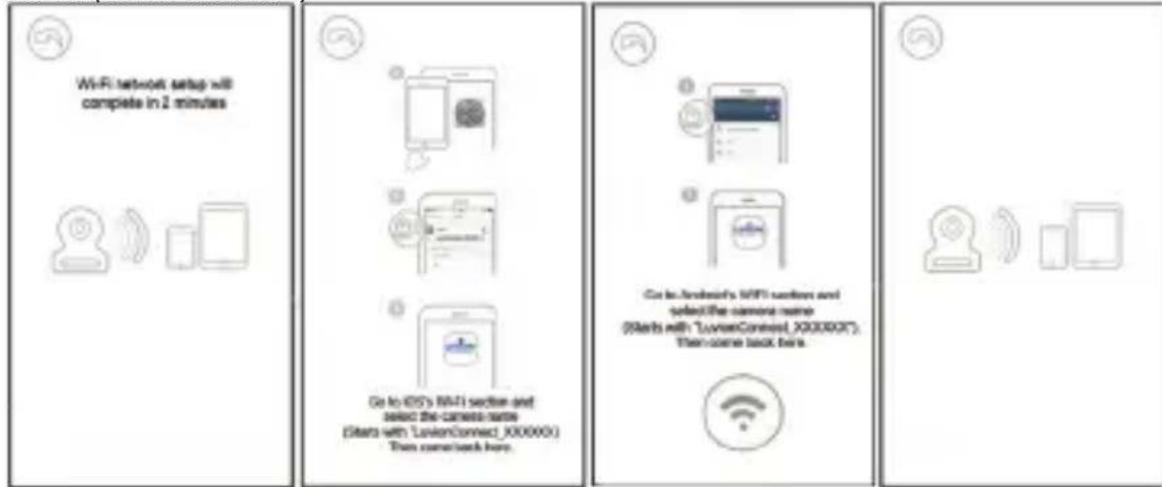

6.4 Verbinden Sie die Kamera drahtlos mit dem Router.

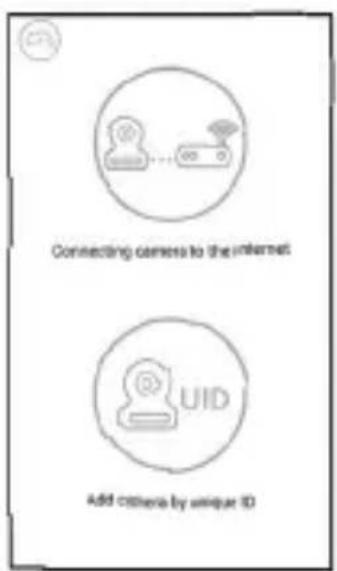

1. Tippen Sie auf das 📄 Symbol, um die Kamera hinzuzufügen. Tippen Sie auf das Symbol über "Kamera mit dem Internet verbinden" (siehe Abb. A1).
2. Stecken Sie den mitgelieferten Netzteilstecker in eine Steckdose und das andere Ende in die Kamera
3. Die Kamera schaltet sich nach dem Anschluss des Netzteils automatisch ein, nach 30 Sekunden ist die Kamera bereit.
4. Tippen Sie →, um zum nächsten Schritt zu gelangen (siehe Abb. A2).

Halten Sie die PAIR-Taste an der Kamera gedrückt, bis die LED-Anzeige grün blinkt (+- 5 Sekunden).

1. Tippen Sie ⬆, um zum nächsten Schritt zu gelangen (siehe Abb. A3).

HINWEIS 1: Falls Ihr Monitor eingeschaltet ist, wird die Verbindung innerhalb von ca. 5 Sekunden getrennt und wieder hergestellt.

HINWEIS 2: Falls die Kamera zuvor auf Ihre App registriert war, wird die neue Kopplung die vorherige Registrierung überschreiben.

1. a. Drücken Sie die Home-Taste Ihres iPhones und wählen Sie Einstellungen aus. b. Gehen Sie zu "WLAN" (Wenn WLAN ausgeschaltet ist, schalten Sie es bitte wieder ein).

c. Tippen Sie in Ihrer WLAN auf den Namen der Kamera "LuvionConnect-XXXXXXXXX". d. Nachdem die Kamera verbunden wurde, kehren Sie bitte zur LuvionConnect App zurück. (siehe Abb. A4)

1. Die App/Kamera scannt alle verfügbaren WLAN-Netzwerke in Reichweite. Wählen Sie Ihre eigenes Wi-Fi-Netzwerk aus und geben Sie das Passwort für Ihr WLAN-Netzwerk ein. (Siehe Abb. A5).

HINWEIS 1: Vergewissern Sie sich, dass Sie das richtige Passwort für das WLAN-Netzwerk eingeben, da sonst ein Verbindungsfehler auftritt und keine Verbindung hergestellt werden kann.

HINWEIS 2: Es kann einige Minuten dauern, bis die Kamera an Ihr WLAN-Netzwerk angeschlossen ist. Bis dahin wird der Status "Verbinden" angezeigt.

1. Das Standardpasswort "12345678" sollte nun in ein sicheres eigenes Passwort geändert werden, geben Sie Ihr neues Passwort ein und wiederholen Sie es zur Überprüfung (siehe Abb. A8). Es werden nur Groß- und Kleinschreibung, Zahlen und die folgenden Sonderzeichen unterstützt: "!#\$%&')*+,-./;;<=>?@[]^_{|}\~"

HINWEIS: Wenn Sie den Status "Falsches Passwort" erhalten, haben Sie wahrscheinlich ein nicht unterstütztes Zeichen verwendet, entfernen Sie die Kamera und führen Sie die Schritte ab 6.4 erneut aus.

1. In der App sehen Sie nun die neue Kamera, die der Liste hinzugefügt wurde, tippen Sie hier auf die Kamera, um die Live-Übertragung zusehen (siehe Abb. A7).

HINWEIS: Wenn Ihr Monitor während der Einrichtung eingeschaltet ist, trennt sich der Monitor von der Kamera und verbindet sich automatisch nach etwa 10 Sekunden wieder.

A5 A6 A7 A8

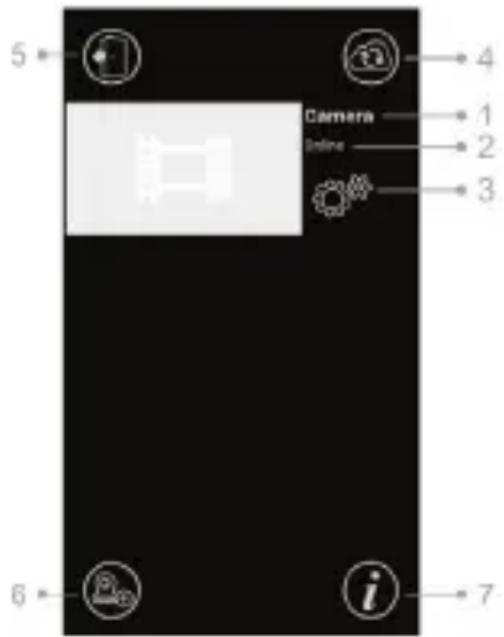

6.5 Startbildschirm App (siehe Abb. A9)

1. Kameraname
2. Verbindungsstatus
3. Einstellungsmenü
4. Aktualisieren des Bildschirms
5. App verlassen
6. Kamera hinzufügen
7. App Informationen

5 Camera Online 4 1 2 3 6 i 7

A9

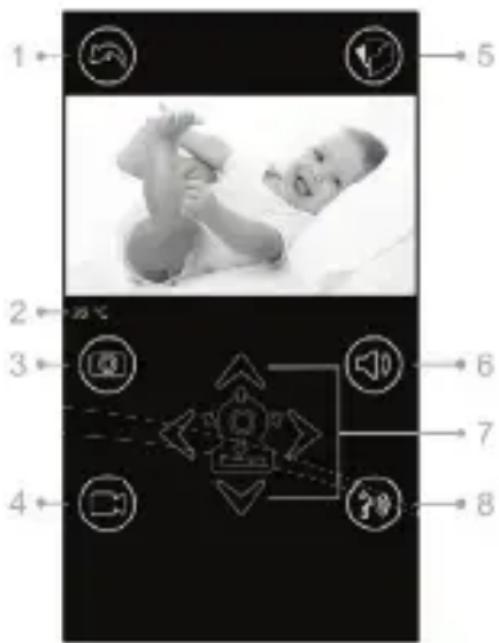

6.6 Funktionen der Live-Videoanzeige (siehe Abb. A10)

1. Zurück: Tippen Sie auf das Zurück-Symbol, um zum Startbildschirm zurückzukehren.
2. Temperaturanzeige: Die Temperatur wird hier, unterhalb der Live-Ansicht, angezeigt.
3. Foto: Tippen Sie auf das Fotosymbol, um ein Bild aufzunehmen und es auf Ihrem Smartphone / Tablet zu speichern.
4. Video: Tippen Sie auf das Videosymbol, um eine Videoaufnahme zu starten / zu stoppen. (jede Videoaufnahme kann maximal 3 Minuten dauern)

HINWEIS: Fotos und Videos werden auf dem internen Speicher Ihres Smartphones oder Tabletts gespeichert.

1. Foto/Videoalbum: Tippen Sie auf das Ordnersymbol, um Ihre Videos/Fotos anzuzeigen und zu verwalten. Um Fotos/Videos auf Android-Geräten zu entfernen, halten Sie das Foto/Video gedrückt, unter iOS drücken Sie Bearbeiten oben auf dem Bildschirm.

1 2 3 4 5 6 7 8

A10

1. Lautstärke: Tippen Sie auf das Lautsprechersymbol, um die Lautstärke einzustellen.
2. Schwenk-/Neige-Fernbedienung: Tippen Sie auf die Hoch 🗑, Runter 🚽 Links ◀ und Rechts 🚽 Symbole, um die Kamera zu drehen.
3. TalkBack: Tippen Sie einmal auf das Symbol, um die TalkBack Funktion der Kamera einzuschalten. Tippen Sie erneut, um die TalkBack Verbindung zu beenden.

HINWEIS: Während die TalkBack Funktion eingeschaltet ist, werden Töne von der Kamera nicht über die App zurück an Sie übermittelt.

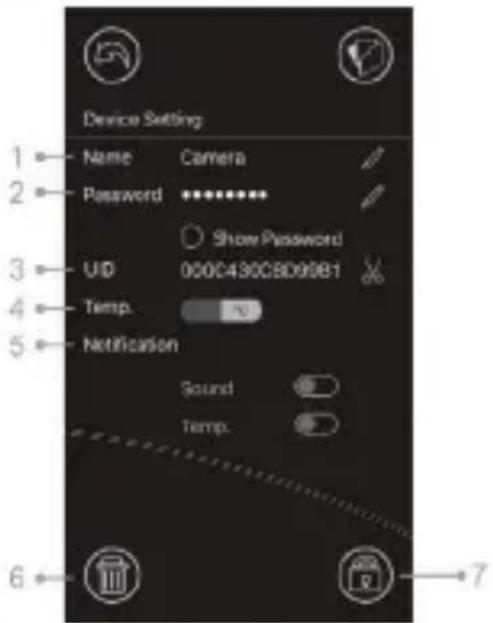

6.7 Funktionen der App Einstellungen (siehe Abb. A11)

Tippen Sie auf das Einstellungen Symbol 📄 auf dem Startbildschirm (siehe Abb. A9).

1. Name: Kameraname, tippen Sie auf das Symbol, um den Namen der Kamera zu ändern.
2. Passwort: Geben Sie das richtige Passwort ein, um auf die Kamera zuzugreifen.

3. UID: Jede Kamera hat eine eindeutige Identifikationsnummer (UID). Indem Sie diesen UID-Code und Ihr Passwort freigeben, können Sie die Videoübertragung freigeben.

4. Temperatur: Tippen Sie auf den Schalter, um zwischen Celsius und Fahrenheit zu wech-sel n. Der Wert, der auf dem Schalter angezeigt wird, is t aktuell ausgewählt.

5. Benachrichtigungen: Tippen Sie auf den Schalter um für "Ton" und "Temperatur", Push-Benachrichtigungen aktivieren oder zu deaktivieren. Wenn aktiv, erhalten Sie von der App eine

Device Setting 1 Name Camera 2 Password ******** Show Password 3 U/D 000C430C8D9B1 4 Temp. 5 Notification Sound Temp. 6 7

A11

Push-Benachrichtigung, wenn der Ton oder die Temperatur den von Ihnen am Monitor festgeleg-ten Wert erreicht.

1. Kamera löschen: Tippen Sie auf den 📄Papierkorb, um die Kamera aus der App zu entfernen.

2. Passwort ändern: Tippen Sie auf das Schloss-Symbol, um das Passwort zu ändern. Dieses Feature ist nur verfügbar, wenn Ihr Smartphone mit dem gleichen Netzwerk wie die Kamera ver-bunden ist. Das Standardpasswort ist '12345678', ändern Sie das Standardpasswort, wenn Sie zum ersten Mal die App verwenden.

6.8 LED indicator (camera)

Anzeige	Status
Grünes Blinken	Kamera ist bereit zum verbinden
Durchgehend grün	Kamera ist mit dem Internet verbunden
Durchgehend orange	Verbindung mit dem Internet ist fehlgeschlagen
Durchgehend rot	Verbindung mit dem Wlan-Router ist fehlgeschlagen (siehe Fehlerbehandlung 7.5)

7 FEHLERBEHEBUNG

7.1 Kein Bild auf dem Bildschirm

• Stellen Sie sicher, dass der Netzstecker und alle Kabel der Kamera und des Monitors richtig eingesteckt ist.
• Stellen Sie sicher, dass der Monitor über eine ausreichende Akkuladung verfügt und eingeschaltet ist.
• Starten Sie Ihre Kamera neu, indem Sie sie vom Netzteil trennen und wieder anschließen. Die Kamera wird nach ca. 25 Sekunden neu gestartet.
• Falls die grüne Betriebsanzeige-LED leuchtet, aber nur das Audio zu hören ist, könnten der Nur-Ton- oder VOX-Modus eingeschaltet sein. Drücken Sie die Menütaste, um den Bildschirm wieder einzuschalten. Für Anweisungen zum Ausschalten dieser Funktionen siehe Abschnitt 3.1 (nur Ton) oder 4.1 (VOX) in diesem

Handbuchs.

7.2 Störungen/ Fehler/ Rauschen/ Schlechte Verbindung auf dem Monitor

• Stellen Sie sicher, dass die Kamera mindestens 1,5 Meter von anderen 2,4 GHz-Produkten (z.B. WLAN-Routern, Bluetooth-Geräten und Mikrowellen) entfernt ist.
• Wenn sich ein Ofen oder eine Mikrowelle genau zwischen Kamera und Monitor befi ndet, kann dies die Signalstärke negativ beeinfl ussen. Um dies zu beheben, stellen Sie sicher, dass die Kamera und der Monitor nicht mehr zwischen einem Ofen oder einer Mikrowelle stehen.
• Stellen Sie sicher, dass sich die Kamera und der Monitor in Reichweite befinden (die Reichweite beträgt maximal 300 Meter im offenen Gelände oder etwa 50 Meter in einem Haus).

7.3 Die Kamera hat keine Verbindung mit der App.

• TimeOut: Stellen Sie sicher, dass Ihr Smartphone oder Tablet mit einem WLAN-Router oder mit einem mobilen Netzwerk verbunden ist.
• Offline: Vergewissern Sie sich, dass die Kamera eingeschaltet und mit dem Internet ver-bunden ist.

• Keine Videowiedergabe: Bitte überprüfen Sie den Kamerastatus auf dem Startbildschirm der App.
  • Die Videoübertragung ist nicht flüssig: Die Qualität / Geschwindigkeit des Videos hängt von Ihrer verfügbaren Bandbreite und möglichen Störungen ab.

7.5 Die LED-Anzeige der Kamera bleibt dauerhaft rot.

Die Kamera hat keine Verbindung zum WLAN-Router hergestellt oder die Verbindung wurde un-terbrochen.

• Bitte stellen Sie sicher, dass Ihr WLAN-Router ordnungsgemäß funktioniert und starten Sie dann Ihre Kamera neu, ziehen Sie bitte das Netzteil aus und schließen Sie es wieder an.
• Vergewissern Sie sich, dass die Kamera mit Ihrem WLAN-Router mit dem richtigen Passwort für den WLAN-Router verbunden ist. Wenn Sie sich nicht sicher sind, löschen Sie bitte die Kamera aus der App und führen Sie die Schritte ab Abschnitt 6.4 dieses Handbuchs erneut aus.
• Stellen Sie sicher, dass sich die Kamera in der Reichweite des WLAN-Routers befin det. Bringen Sie die Kamera näher an den WLAN-Router heran und versuchen Sie es erneut.

7.6 Passwort vergessen (App)

- Entfernen Sie die Kamera aus der Liste und führen Sie die Schritte ab Abschnitt 6.4 in diesem Hand-buchs erneut durch.

PFLEGE UND WARTUNG

• Bewahren Sie alle Teile und Zubehörteile außerhalb der Reichweite von Kindern auf.
• Fingerabdrücke oder Schmutz auf dem Objektiv der Kamera können die Bildqualität beeinträchtigen..
• Vermeiden Sie es, die Objektiv mit Ihren Fingern zu berühren.
• Reinigen Sie das Objektiv mit einem weichen, trockenen Tuch ab.
• Setzen Sie der Kamera niemals Regen oder Feuchtigkeit aus. Feuchtigkeit kann die El-ektronik dauerhaft beschädigen.
• Nicht in staubigen, schmutzigen Bereichen verwenden oder lagern.

• Stellen Sie niemals off eine Flammen in Form von brennenden Gegenständen (z.B. Kerzen) auf oder neben das Gerät.

• Stellen Sie das Gerät nicht in der Nähe von Wärmequellen (Heizkörpern, Öfen, Herden oder andere Wärme abgebende Geräten) auf. Hohe Temperaturen können die Lebens-dauer von elektronischen Geräten verkürzen und bestimmte Kunststoff e verziehen oder schmelzen.

• Nicht an sehr kalten Orten aufbewahren. Dies kann dazu führen, dass sich Feuchtigkeit bildet und die Elektronik beschädigt wird.
• Versuchen Sie nicht die Geräte zu öff nen. Das Öff nen des Gehäuses kann das Gerät beschädigen und die Garantie erlischt.
• Stellen Sie das Gerät auf eine stabile Unterlage. Lassen Sie das Produkt nicht fallen und vermeiden Sie starke Stöße.
• Verwenden Sie für dieses Produkt nur die mitgelieferten Netzteile oder Zubehör. Der Anschluss anderer Adapter kann zu Fehlfunktionen führen.
• Überlasten Sie keine Steckdosen oder Verlängerungskabel, da dies zu Bränden oder Stromschlägen führen kann.
  • Das System arbeitet mit 2,4 GHz.

SICHERHEITSVORKEHRUNGEN

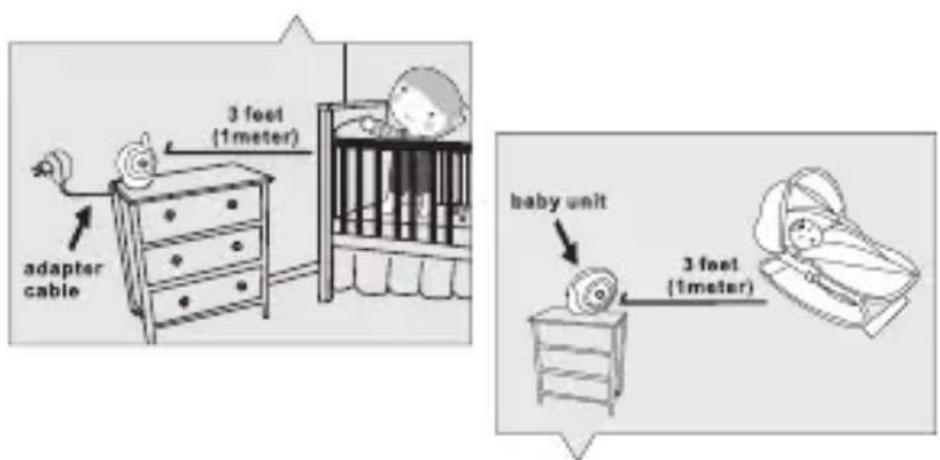

Befolgen Sie diese Sicherheitsvorkehrungen, um Verletzungen mit Babyphonekabeln zu vermeiden:

- Stellen Sie sicher, dass sich die Kamera und der Adapter außerhalb der Reichweite des Babys und/oder der Kinder befinden (mindestens 1 Meter).

Hinweis: Beachten Sie diese Vorkehrung, auch wenn ihr Baby noch nicht stehen oder laufen kann.

- Legen Sie niemals die Kamera oder Kabel in das Bett des Babys.

• Achten Sie darauf, dass die Adapterkabel sicher verstaut sind. Bündeln Sie lange Kabel mit Klebeband oder Kabelbindern.
• Verwenden Sie einen drahtlosen Monitor, um das Risiko einer Strangulierung zu vermeiden.
• Verwenden Sie niemals Verlängerungskabel mit Netzteilen. Verwenden Sie nur die mitgelieferten Netzteile.

Allgemeine Sicherheitsvorkehrungen:

• Lesen Sie die Bedienungsanleitung sorgfältig durch und befolgen Sie die Anweisungen.

• Bewahren Sie das Handbuch zum späteren Nachschlagen auf.

• Stellen Sie sicher, dass die Wärme leicht abgeleitet werden kann; verdecken Sie niemals die Babyeinheit, die Elterneinheit und/oder das Netzteil.

• Stellen Sie sicher, dass die Kabel nicht beschädigt werden können und dass über sie nicht gestolpert werden kann.
• Bewahren Sie kleine Teile außerhalb der Reichweite von Kindern auf.
• Dieses Produkt ist kein Spielzeug, lassen Sie Kinder nicht damit spielen.
• Dieser Babymonitor ist kein Ersatz für die elterliche Aufsicht.
• Verwenden Sie den Monitor nicht in unmittelbarer Nähe von Wasser.
• Testen Sie dieses Babyphone und alle seine Funktionen vor dem Gebrauch, um sicherzustellen, dass Sie mit allen Funktionen vertraut sind.
• Berühren Sie die Kontakte oder Steckdosen niemals mit scharfen oder metallischen Gegenständen.

SPEZIFIKATIONEN

Kamera

Frequenz	2.4 GHz
Bildsensor	CMOS Bildsensor
Linse	f4.4mm, F 2.4
IR-LEDs	8 Stk
Abmessungen	85(W) x 110(H) x 100(D) mm
Gewicht	225g ±5g
Netzteil	Input: 100-240V AC, 50/60Hz, 0.5A Output: 5.0V DC, 2.0A
Betriebstemperatur	0°C ~ 40°C (32°F ~ 104°F)

Monitor

Frequenz	2.4 Ghz
Display	5" TFT LCD touch screen
Display Farben	Full-color
Helligkeitsstufen	8 levels
VOX	Voice activation, Audio mode
Abmessungen	150 (W)x 106.6 (H) x 49 (D) mm
Gewicht	272g±5g
Netzteil	Input: 100-240V~0.2A, 50/60Hz 12-16VA Out-put: 5.0V DC, 1.0A 3.7V, 2600mAh (Li-ion)
Batteriekapazität
Betriebstemperatur	0°C ~ 40°C (32°F ~ 104°F)

Diese Spezifikationen können ohne vorherige Ankündigung angepasst werden.

Dieses Produkt entspricht den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 2014/53/EU. Die Konformitätserklärung ist abrufbar unter: https://www.luvion.nl/doc/Grand-Elite-3-Connect-Plus

ZAWARTOŚĆ PUDEŁKA:

1. NASTAVENÍ KAMERY A MONITORU

1.1 Napájení kamery
