BEDIENUNGSANLEITUNG BHG400SS BAUMATIC

Installation - Gebrauch - Wartung

PLACA DE COCCION DOMINO ELECTROGAS FILOTOP TOUCH ES

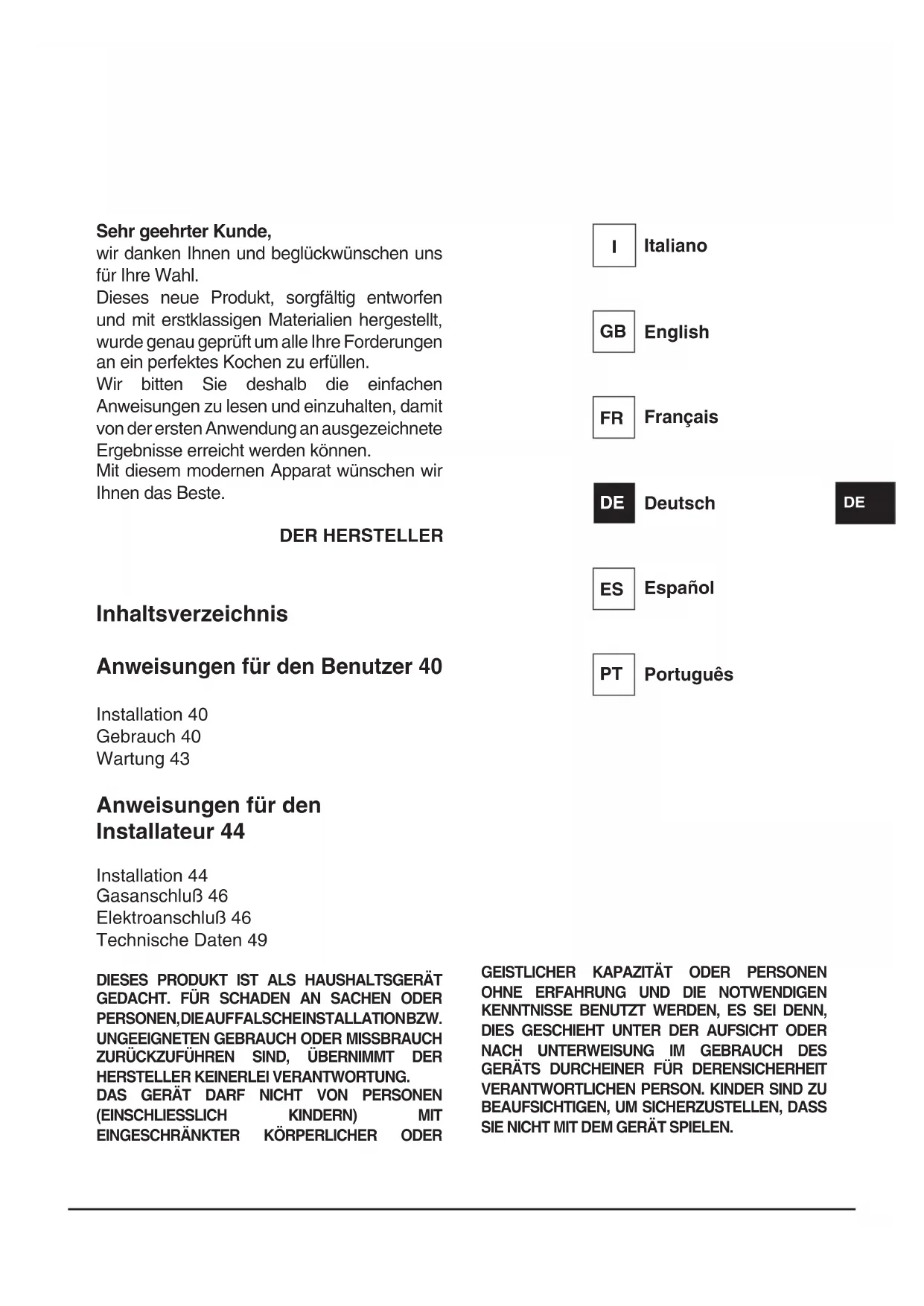

Sehr geehrter Kunde,

wir danken Ihnen und beglückwünschen uns für ihre Wahl.

Dieses neue Produkt, sorgfältig entworen und mit erstklassigen Materialien hergestellt, wurde genau geprüft um alle ihre Forderungen an ein perfektes Kochen zu erfüllen.

Wir bitten Sie deshalb die einfachen Anweisungen zu setzen und einzuhalten, damit von der ersten Anwendung an ausgezeichnete Ergebnisse erreicht werden konnen.

Mit diesen modernen Apparat wünschen wir. Ihnen das Beste.

DER HERSTELLER

Inhaltsverzeichnis

Anweisungen für den Benutzer 40

Installation 40

Gebrauch 40

Wartung 43

Anweisungen fur den Installateur 44

Installation 44

GasanschluB 46

ElektroanschluB 46

Technische Daten 49

DIESES PRODUKT IST ALS HAUSHALTSGERAT GEDACHT. FÜR SCHADEN AN SACHEN ODER PERSONEN, DIEAUFFALSCHEINSTALLATIONBZW. UNGEEIGNETEN GEBRAUCH ODER MISSBRAUCH ZURUCKZUFHREN SIND, ÜBERNIMMT DER HERSTELLER KEINERLEI VERANTWORTUNG.

DAS GERÄT DARF NICHT VON PERSONEN

(EINSCHLIESSLICH KINDERN) MIT

EINGESCHRANKTER KORPERLICHER ODER

Italiano

GB English

FR Francais

DE Deutsch

ES Espanol

PT Português

GEISTlicher KAPAZITAT ODER PERSONEN OHNE ERFAHRUNG UND DIE NOTWENDIGEN KENNTNISSE BENUTZT WERDEN, ES SEI DENN, DIES GESCHIEHT UNDER DER AUFSICHT ODER NACH UNDERWEISUNG IM GEBRAUCH DES GERÄTS DURCHEINER FÜR DERENSICHERHEIT VERANTWORTLICHEN PERSON. KINDER SIND ZU BEAUFSICHTIGEN, UM SICHERZUSTellen, DASSIE NICT MIT DEM GERÄT SPIELEN.

DE

Anweisungen für den Benutzer

Installation

Sämtliche Installationsarbeiten (Elektroanschluss, Gasanschluss, Anpassung an einen anderen Gastype, daraufflgende Einstellungen, usw.) müssen laut der geltenden Vorschriften durch Fachpersonal ausgeführten werden. Für die spezifischen Anleitungen verweisen wir an den dem Installateur vorbehaltenen Teil.

Gebrauch

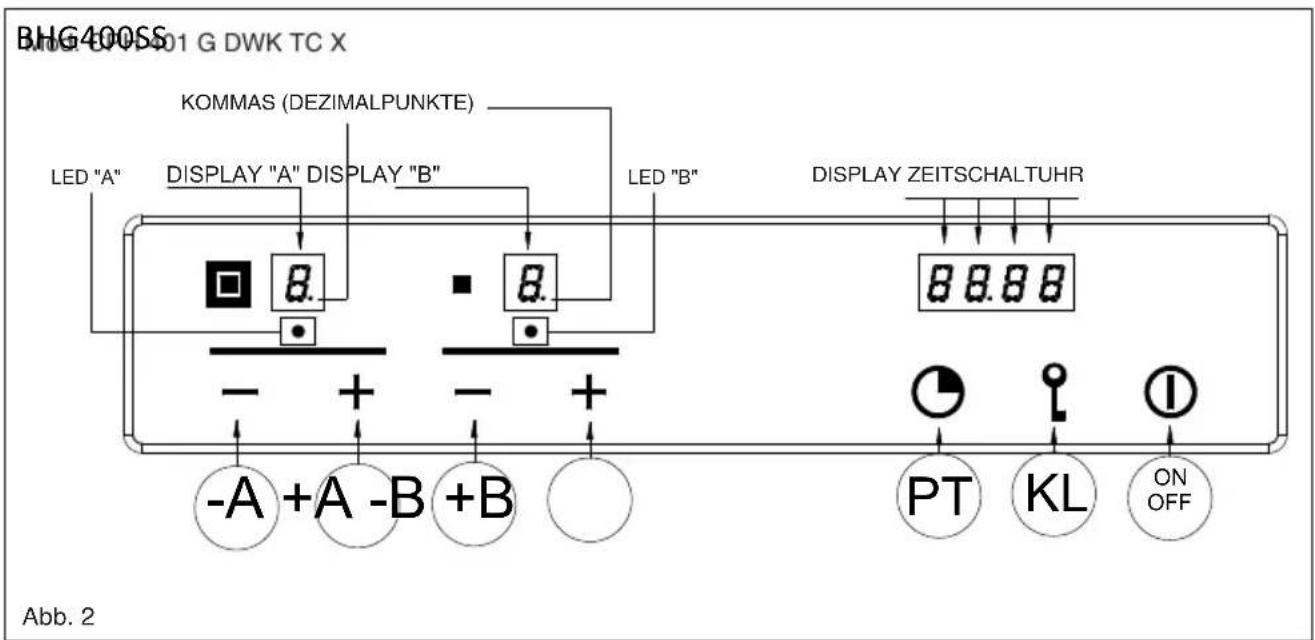

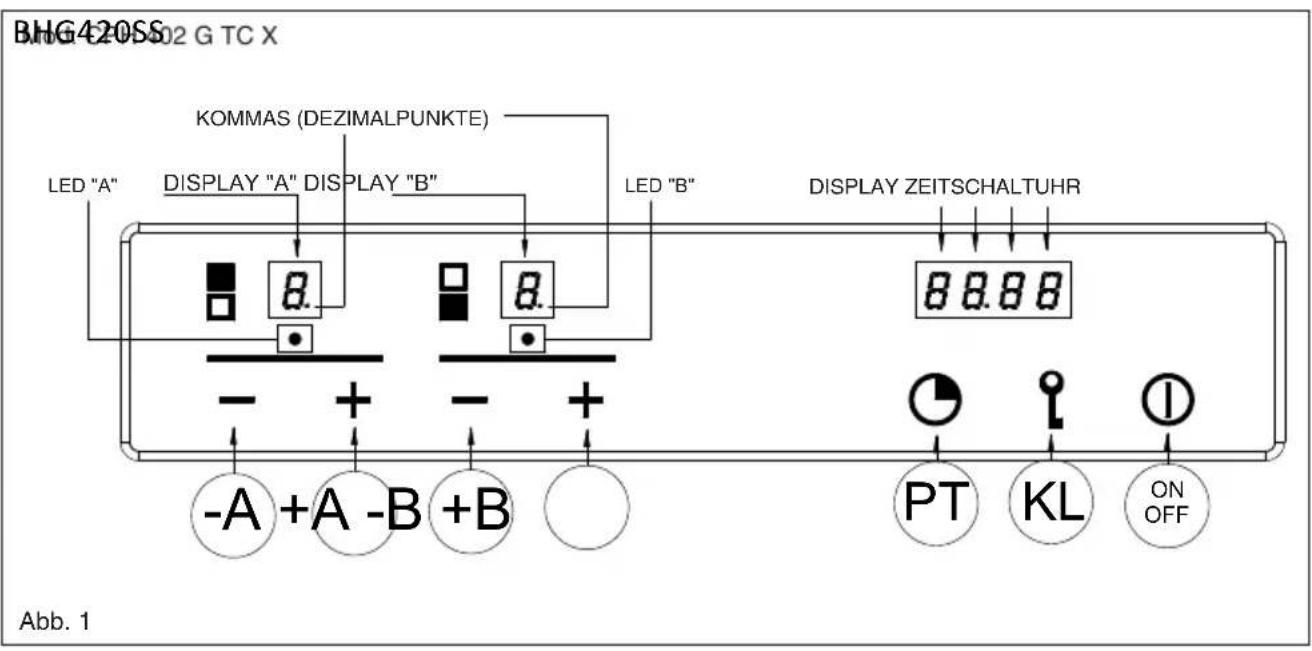

Standby-Modus (Abb. 1-2)

Nach der Stromversorgung des Geräts werden eine kurze Autodiagnose und die Einstellung der Touch-Tastatur (alle Displays und LED leuchten eine Sekunden lang). Am Ende wird das Display komplett ausgeschaltet. In dieser Betriebsart kann das Gerät nur durch Drücken der EIN/AUS-Taste eingeschaltet werden.

Kochmulde einschalten

Um das Gerät einzuschalten, mussen Sie die EIN/AUS-Taste mindestens 2 Sekunden lang drücken. Das Gerät schaltet sich ein und die Display der Brenner zeigen Stufe Null an, was dem Zustand der ausgeschalteten Brenner entspricht.

Einen Brenner einschalten

Um einen Brenner einschalten, drücken Sie die entsprechenden Taten + und - auf der Steuerung, Die Taten müssen gleichzeitig mindestens 1 Sekunde lang gedrückt werden. Beim Einsatzen des Brenners wird die Flammenstände auf die mittlere Durchsatzmenge eingestellt und das entsprechende Display zeigt 3.

Jeder Brenner, für den nicht die entsprechende Zeitschaltuhr programmiert wurde, schaltet sich automatisch nach 4 Stunden Dauerbetrieb aus.

Das Einschalten des Brenners wird auch von der LED angezeigt, die sich unter dem entsprechenden Display befindet und die so lange leuchtet, so lange der Brenner eingeschaltet ist.

Einstellung der Flammenstarke eines Brenners

Bei eingeschelteten Brenner mussen Sie zur Steigerung der Gasmenge die Taste + drücken und zum Verringern der Gasmenge die Taste -. Um eine unterbrechungsfreie Änderung der Gasmenge zu erhalten, mussen Sie die Taste + oder - gedrückt halten und auf der gewünschten Stärke loslassen. Die Flammenstände kann von 1 bis 5 variieren.

Einen Brenner ausschalten

Bei Funktionierendem Brenner Um einen Brenner auszuschalten, müssen gleichzeitig und kurzfristig die Tasten + und - gedrückt werden.

Alle Brenner ausschalten

Um gleichzeitig alle Brenner auszuschalten, muss nur kurz die EIN/AUS Taste gedrückt werden. Auf diese Weise gehen das Gerät in Standby.

Programmierung der Ausschaltzeit eines Brenners

Es ist möglich, für jeder Brenner unabhängig eine Zeit einzustellen, nach denen Ablauf der Brenner sich automatisch ausschaltet.

Um die Programmierung der Zeitschaltuhr eines Brenners einzustellen, muss die Taste PT gedrückt werden. Auf dem Stundendisplay erscheidt die Schrift Time. Wenn jetzt die Taste - oder + des Brenners gedrückt wird, dessen Zeit eingestellt werden soll, dann verschwindet die Schrift Time und es erscheidt die Anzeige 0.00. Der ausgewählte Brenner wird durch das Einschalten der entsprechenden LED markiert. Die blinkende Ziffer links besoin dem Punkt zeigt die Stunden an, die Ziffern rechts die Minuten. Bei Drucken der Tasten + oder - des ausgewählten Brenners kann die Anzahl der Betriebsstunden von 0 bis 9 eingestellt werden. Wenn die Tasten + oder - kontinuierlich gedrückt werden, verstellt sich die Stundenanzahl durchgehend. Zur Angabe der Minuten, erneut die Taste PT drucken.Jetzt blinken die Ziffern rechts des Punktes. Zum Einstellen der Minuten GENU so vorgehen wie beim Einstellen der Stunden.

Während der Programmierung der Zeit konnen Sie jederzeit die laufende Einstellung durch gleichzeitiges Drücken der Tasten + und - auf Null setzen. Eine Zeit gleich Null schaltet die Brenner-Zeitschaltuhr aus. Um die auf dem Display angezeigte Zeit zu bestätigen, muss die Taste PT gedrückt werden. jetzt blinken nur noch die Anzeiger der Brenner, bei denen die Zeitschaltuhr eingeschaltet ist.

Auf dem Uhrdisplay wird die bis zum Ausschalten verbleibende Zeit angezeigt, wobein t' vorden Stunden steht (z.B. t0.12). Wenn während der Programmierung länger als 10 Sekunden keine Taste gedrückt wird, wird das Einstellen automatisch unterbrochen und zur vorherigen Anzeige zurückgekehrt. Ggf. vorliegende Einstellungen, die auf dem ausgewählten Brenner fremde bearbeitet werden, gehen nicht verloren und die entsprechende Zeitschaltuhr ist aktiv.

Die Zeitschaltuhr kann sowohl bei ausgescheltem als auch bei eingeschalteten Brenner programmiert werden und die Zeitzahlung startet noch nach der Bestätigung der eingestillten Zeit. Beim Ablauf der Zeit wird der Brenner mit Zeitschaltuhr ausgeschaltet und es werden 30 Sekunden lang eine Folge von Signtönen ausgegeben. Diese Signaltonfolge kann mit der Taste

PT ausgeschaltet werden.

Das Ausschalten eines Brenners durch den Anwender schaltet auch die entsprechende Zeitschaltuhr aus.

Anmerkung fur das Modell 2 Gas

Falls beide Brenner gleichzeitig programmiert werden, erscheint auf dem Display der Zeitschaltuhr die Zeit des Brenners, der sich zuerst ausschaltet und die LED theses Brenners blinkt mit einer higheren Frequenz als die des anderen Brenners.

Anmerkung fur das Modell Dual

Bei diesen Modell kann die Programmierung nur mit den Tasten -B und +B vorgenommen werden. Wenn beiden Kranze eingeschelt sind, dann gilt die Zeiteinstellung für die beiden Brennerkränze. Wenn nur der innerere Kranz eingeschalt ist, dann gilt die Zeiteinstellung nur für den inneren Kranz.

Uhr einstellen

Nach einem Stromausfall muss die vom Gerät angezeigte Uhrzeit neu eingestellt werden. Um die Uhr einzustellen, mussen Sie gleichzeitig die Tasten PT und KL mindestens 3 Sekunden lang drucken.

Die links setzen dem Punkt blinkende Ziffer gibt die Stunden an die Ziffern rechts die Minuten. Mit Drucken der Tasten +A oder -A konnen Sie die Stunden steigern oder verringern und wenn die Tasten +A oder -A kontinuierlich gedrückt werden, verstellt sich die Stundenanzahl durchgehend.

Zur Einstellung der Minuten erneut die Taste PT drücken. Zeit blinken die Ziffern rechts des Punktes. Zum Einstellen der Minuten genau so vorgehen wie beim Einstellen der Stunden. Durch Drucken der Taste PT wird die eingestellte Uhrzeit gespeichert.

Freigabe des Brenners

Bei den gespernten Brennern zeigt das entsprechenden Display den Buchstaben "b". Die Freigabe wird durch das gleichzeitige und dauerhafte Drucken der Tasten -A und der Taste KL von mindestens 2 Sekunden aktiviert. Nach der Freigabe werden die Brenner auf Stufe O gesetzt und sind so fur das erneute Einschalten bereit.itte beachten: Falls das Freigabeverfahren 5 Mal innerhalb von 15 Minuten ausgeführrt wird, zeigt die Vorrichtung Ft06 und akzeptiert fur weitere 15 Minuten keine weitere Freigabeanforderungen.

Tastensperre

Wird durch mindestens 2 Sekunden Drucken der Taste KL aktiviert. Alle Brennerstufen bleiben auf dem aktuellen Niveau blockiert. Der Zustand der Tastensperre wird durch Aufleuchten der Kommas in den Durchsatzmengen-Displays angezeigt. Wahrend der Tastatsperre kann die Brennerstufe nicht verändert

und auch nicht die Einstellungen der Zeitschaltuhr verändert werden. Die Kochmulde kann in jedem Fall durch Drücken der EIN/AUS-Taste ausgeschelt werden.

Ein blockierter Brenner kann nicht freiagegeben werden, wenn die Tastensperre aktiv ist. Es muss also erst die Tastatur freiagegeben werden, um die Brenner freiageben zu konnen.

Tastenfreigabe

Die Tastatur wird bei mindestens 2-sekündiges Drucken der Taste KL und der Taste KL +A freigegeben. Die Freigabe der Tastatur wird durch das Ausschalten der Punkte in dem Display Flammenstarke angezeigt.

Restwärme

Wenn eine Kochstelle ausgeschaltet wird, erscheint auf dem entspruchenden Display ein "H", um darauf hinzuweisen, dass der Brenner noch frei ist. Auch die entsprchende LED neben dem Zeitschaltuhr leuchtet weiterhin.

Das Zeichen "H" und die LED schalten sich später aus, wenn die Temperatur des entsprechenden Brenners gesunden ist.

Spezielles langsames Garen (Duty cycle)

These Funktion gestattet das Ein- und Ausschalten eines beliebigen Brenners der Kochmulde nach der in der Tabelle genannten Reihenfolge.

EINGESTELLTE STUFE	1 2	3 4 5
AUSSCHALTZEIT	10 Sec.	20 Sec.	30 Sec.	40 Sec.	50 Sec.
EINSCHALTZEIT	50 Sec.	40 Sec.	30 Sec.	20 Sec.	10 Sec.

Die Funktion wird durch gleichzeitiges Drucken der Taste + der Kochstelle aktiviert, bei der die Funktion angewendet werden soll, zusammen mit der Taste PT (der betroffene Brenner muss bei Aktivieren der Funktion ausgeschaltet sein).

Der Brenner zündet mit Stufe 3 und dann konnen Sie mit den Tasten + und - die Stufe wahlen, bei der die Funktion angewendet werden soll.

Wenn beispelseweider Wert auf Stufe 1 eingestellt wird,bleibt der Brenner 50 Sekunden lang eingeschaltet, schaltet sich dann 10 Sekunden aus und wird diesen Zyklus so lange wiederholen, bis der Anwender den Brenner ausschaltet.

Wenn der Anwender nicht eingreift, dann schaltet sich die Sperre nach 60 Minuten automatisch aus. Wenn diese Funktion aktiv ist, dann blinkt das Display des Feuers, bei dem sie aktiv ist.

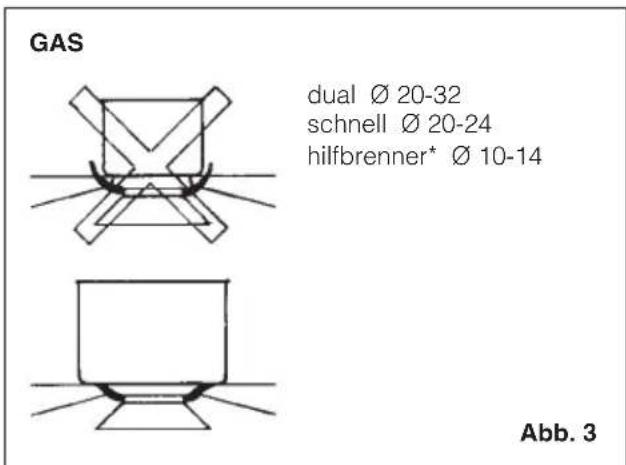

Es wird empfohlen, Töfe mit dem richtigen Durchmesser im Verhältnis zur Höhe der Brennstelle zu verwenden, um zu vermeiden, daß die Flammen um den Topf herum züngeln (Abb. 3). Lassen Sie die Kochstellen nicht mit leeren Töfen eingeschaltet; Es wird empfohlen, den Haupthahan der Gasleitung und/oder der Gasflasche nach dem Kochen immer zu schreiben.

Wartung

Vor jeder Wartungsarbeit das Gerät ausschalten. Für eine lange Lebensdauer des Geräts muß es unbedingt regelmäßig gründlich gereinigt werden den. Dazu folgenden beachten:

Die Teile aus Glas und Stahl müssen mit milden, im Handel erhältlichen Mitteln gesäubert werden. Verwenden Sie auf keinen Fall chlorhaltige Mittel (Bleichmittel, usw.);
- Lassen Sie keine säurehaltigen oder alkalischen Speisereste (Essig, Zitronensaat, usw.) auf der Arbeitsfläche:
Die losen Teile der Brennstellen müssen in warmem Seifenwasser regelmäßig gewaschen und gut abgetrocknet werden. Kontrollieren Sie, daß die Locher nicht verstopft sind:

Der Gasschlauch muß auf seinen eigenen Zustand regelmäßig kontrolliert werden. Im Fall von Lecken den Schlauch durch Fachpersonal sofort ersetzen setzen.

KEINE HOCHDRUCKREI NIGER VERWENDEN

Anleitungen für den Installateur

Installation

Dieses Gerät ist mit einer Vorrichtung zur Beseitigung der Verbrennungsgase nicht angeschlossen. Installation und Anschluß müssen laut den geltenden Vorschriften ausgefürt werden. Gerät nur in ausreichend belufteten Räumen und nach den gesetzlichen Vorschriften aufstellen. Die Menge der benöttigen Verbrennungsluft darf nicht unter 2,0m^3 /h pro installierte kW-Leistungseinheit liegen. Siehe Heizleistungstabelle.

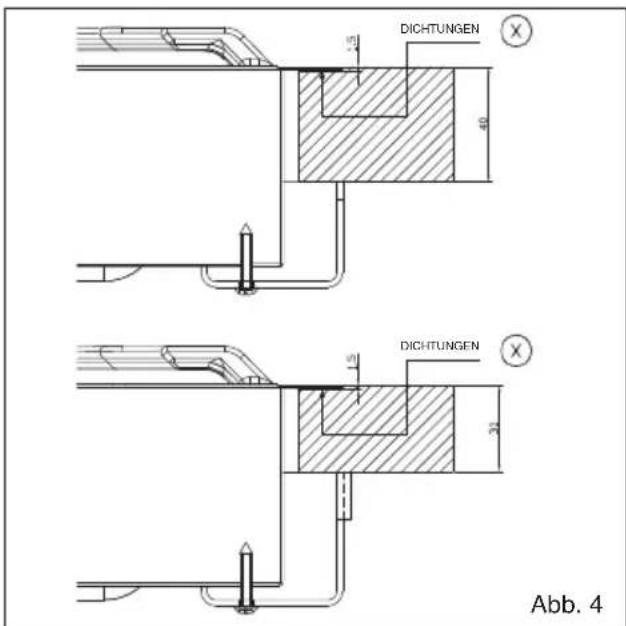

Aufstellung (Abb. 4)

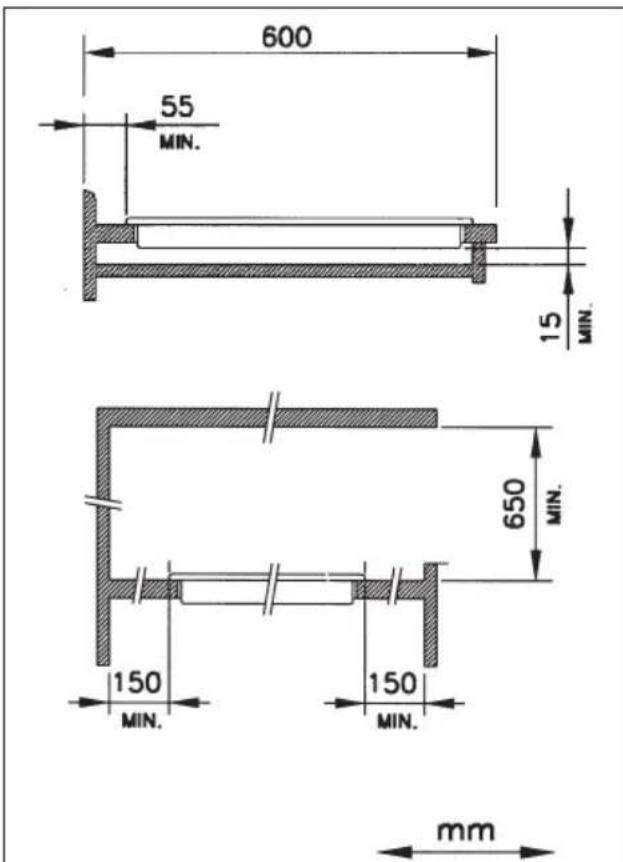

Das Gerät ist für den Einbau in eine Arbeitsfläche vorgesehen, wie in der entsprechenden Abbildung zu sein.

Vor dem Einsetzen der Mulde die Dichtung auf dem gesamten Umfang der Einbauöffnung anbringen.

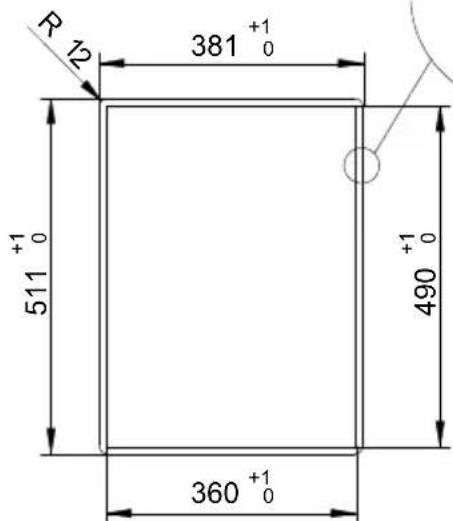

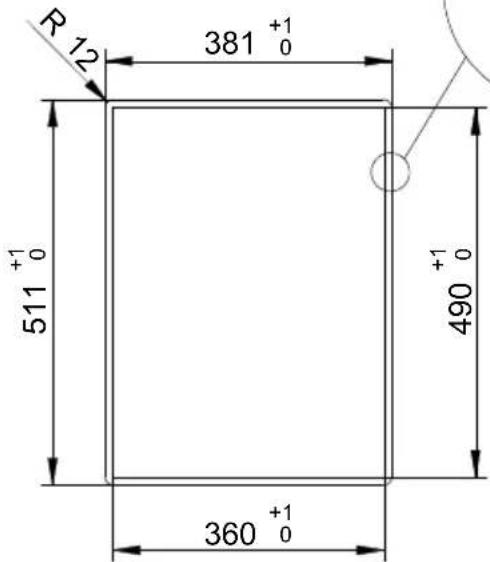

Die Einbaumaße sind in den Abbildungen 6-7-8-9 zu sein.

Bei den Modellen Filotop (die also bündig zur Arbeitsfläche eingebaut werden), muss der Außenrand der Einbauöffnung um 1,5 mm tiefer gelegt werden.

Bei den Modellen Semifilotop (leicht überstehend) muss diese Frasung nicht ausgeführrt werden.

Der Einbau kann in verschiedene Werkstoffe erfolgen wie Stahl, Marmor, Verbundstoffe, Synthetikmaterialien, Holz und mit Kunststoffflaminat beschichtetes Holz, wenn diese Temperaturen von 90^ standhalten.

Unter der Platte mus eine Tafel aus Holz oder andere demdammenden Material eingebaut werden, die in einem Mindestabstand von 15 mm von der Muldenhülle positioniert wird.

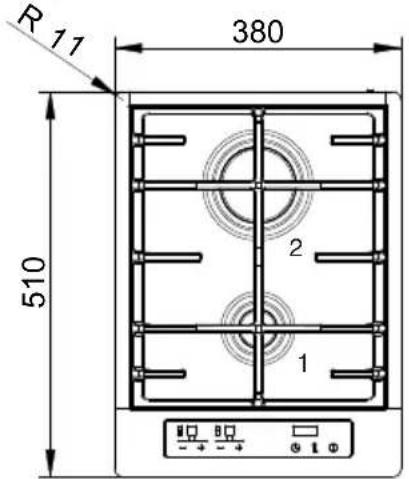

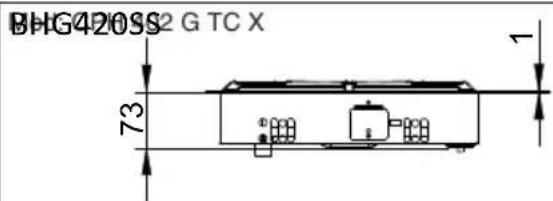

Abb.5

Bitte beachten. Bei der Version Semifilotop ist ein Tieferlegen von 1,5 mm nicht erforderlich.

1-SPARBRENNER
2-STARKBRENNER

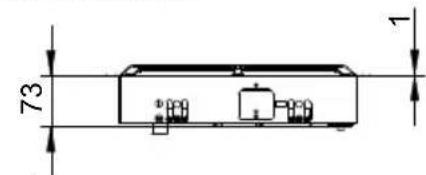

Abb. 6

BHGQSS1G DWK TC X

Bitte beachten. Bei der Version Semifilotop ist ein Tieferlegen von 1,5 mm nicht erforderlich.a

1-DUAL

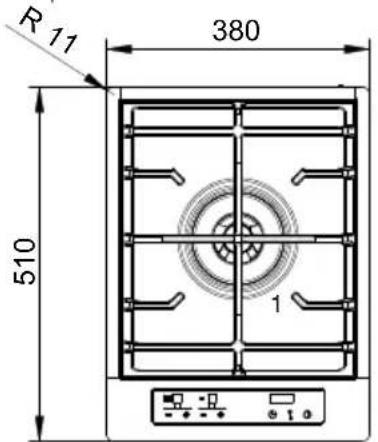

Abb. 7

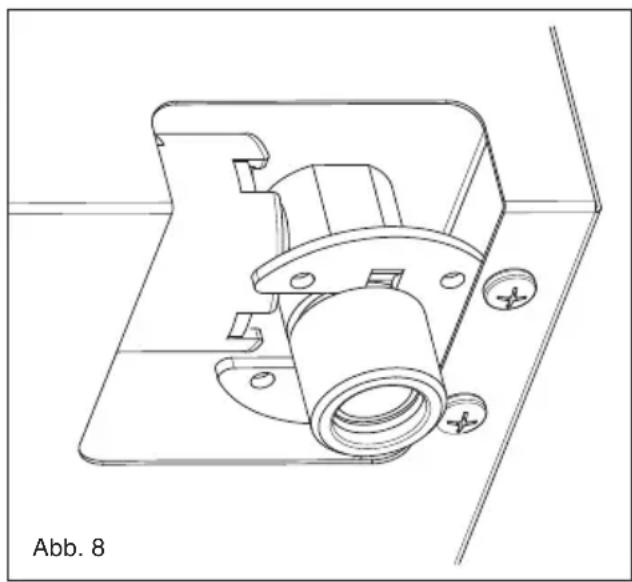

Gasanschluss (Abb. 8)

Der Anschluss an die Gasflasche oder die Gasleitung muss von Fachpersonal und nach den einschlädigen Vorschriften UNI-CIG 7129 und 7131 sowie deren späterer Aktualisierungen ausgeführrt werden. Dabei muss vorher sichergestellt werden, dass das Gerät für das vorhandene GasVBorbereitet ist.Andernfalls siehe "Gasumstellung". Prufen Sie auBerdem, dass der Versorgungsdruck den Werten in der Tabelle Merkmale der Abnehmer" entspricht.

Anschluss mit steifem/halbsteifem Metalrohr

Den Anschluss an die Fittings und Metallrohre (auch Metallschläuche) so ausführten, dass die internen Elemente des Geräts nicht belastet werden.

Bitte beachten - Nach vollendeter Installation die Dichteit des gesamten Anschlusssystems mit einer Seifenlösung kontrollieren.

Wichtiger Hinweis: Den Anschluss ausschließlich mit Metallfittings und -rohren ausführten (Stahlschlauch mit durchgehender Wand oder steifes Kupfer- oder Stahlrohr) undzarwso,dassie auf ihrer gesamtten Langekontrolliert werdenkonnen.

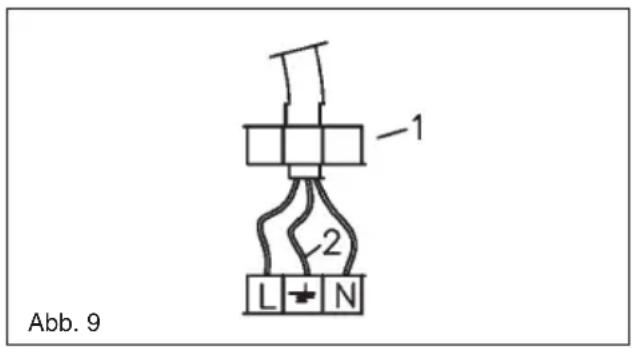

Elektroanschluß (Abb. 9)

Der Installateur muss qualifiziert sein und haftet für den korrekten Stromanschluss und die Einhaltung der Sicherheitsvorschriften.

Bevor der Elektroanschluss hergestellt wird, versichern Sie sich:

ob die Merkmale der Anlage den Angaben des

Kenndatenschilds an der Unterseite der Kochfläche entsprechen;

• ob die Anlage selbst nach den gesetz!ichen Vorschriften geerdet ist. Die Erdung ist bindend vorgeschrieben.

Falls das Gerät kein Kabel und/oder keinen Stecker besitzt, verwenden Sie den Kenndaten und der Betriebstemperatur entsprechendes Material. Das Kabelarf an keiner Stelle eine Temperatur erreichen, die mehr als 50^ über der Raumtemperatur liegt. Für den direkten Netzanschluss muss ein allpoliger Schalter zwischengelegt werden, der für die auf dem Typenschild angegebene Last bemessen ist, und der die Trennung vom Netz mit einer Kontaktweite gewährleistet, die gemäß den Installationsnormen die vollständige Abschaltung bei Überspannung Kategorie III ermöglich (das gelb/grüne Erdkabelarf nicht unterbrochen werden). Die Steckdose oder der allpolige Schalter müssen bei dem installierten Apparat leicht zu erreichen sein.

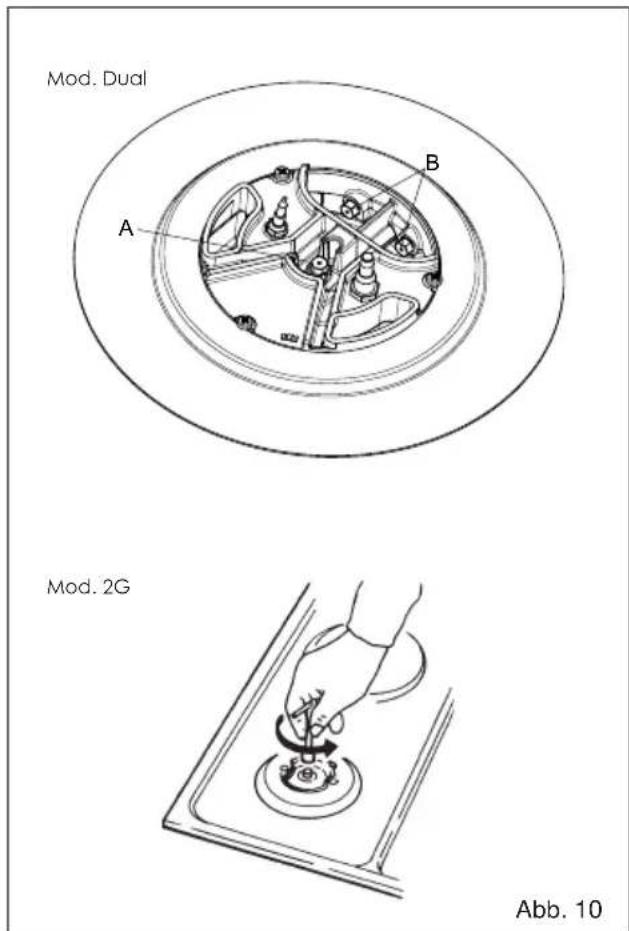

Anpassung an einen anderen Gastyp (Abb. 10)

Wenn das Gerät für einen anderen Gastyp als der vorhandene ausgelegt ist, ist folgende Vorgehensweise durchzuführren:

die Dusen (s. Abb. 7) mit den für den Gastyp bestimmten Dusen (siehe Tab. "Technische Daten") ersetzen;

Verfahren zum Einstellen der Mindestgasmenge der Brenner

Das Verfahren zum Erfassen der Mindestwerte gestattet dem Bediener, die vorbestimmte Mindestmenge zu verändern und jeder Brenner an die Eigenschaften des Gasverteilernetzes anzupassen, an das die Kochmulde angeschlossen ist.

Das Verfahren wird durch gleichzeitiges Drucken der Tasten +A und -A zusammen mit der Taste +B für 3 Sekunden gestartet, wenn alle Brenner ausgeschaltet sind.

Die Aktivierung des Einstellverfahrens wird auf dem Display mit der Schrift "MIN" angezeigt.Jetzt kann der einzustellende Brenner ausgewählten werden durch Betätigten der Tasten ^+ und-. Nach dem Drucken einer

der Tasten schaltet sich der ausgewählte Brenner auf dem Minimum ein und die Durchsatzmenge kann mit den entsprechenden Tasten + und - des Brenners auf das Minimum eingestellt werden. Wahrend des Einstellverfahrens zeigen die Flammenzustandsanzeiger - wenn das eingestellt Minimum den Werkseinstellungen entspricht und die Anzeige wechselt auf oder v (blinkend), um eine höhere oder niedrigere Durchsatzmenge als den vorgegebenen Wert anzugeigen. Das Verfahren wird durch das Drucken der Taste PT beendet. Die Mindestdurchsatzmengen werden dann vom Gerät erfasst und gespeichert und beim normalen Gebrauch der Kochmulde verwendet.

AuswahldesGastyps

Die Kochmulde kann für verschiedene Gastypene eingestellt werden (siehe Tabelle 1). Um das Verfahren der Brenngasausswahl zu starten, muss die Kochmulde in Funktion und alle Brenner ausgeschaltet sein. Drücken Sie dazu die Tasten - des Brenners A-, von Brenner B und die Taste P- zusammen mindestens 2 Sekunden lang. Der Start des Brennings-Ausswahlverfahrens wird durch Ausschalten des Stufendisplays der Brenner angezeigt und auf dem Display der Zeitschaltuhr erscheint die Schrift "2020", "3029", "2525" oder "2010", je nach aktueller Einstellung. Die gewünschte Konfiguration kann mit den Tasten A- und A+ eingestellt werden. Zum Beenden des Verfahrens die Taste PT drucken.

Die Aktivierung dieser Funktion löscht die ggf. für die Brenner programmierten Ausschaltzeiten.

Elektrische Selfdist diagnose

Die Elektronikkarten kontrollieren ihren eigenen Zustand ständig. Falls es zu Hardware-Problemen oder Defekten auf der Karte kommt sollte, die die Sicherheit des Endanwenders beeinträchtigen konnen, goes das Gerät in einen "sicheren" Zustand, in dem die Magnetventile ausgeschaltet werden und auf dem Display eine Codeanseige des Schadenstyps erscheint.

AngezeigterFehler	Störung Mögliche	Ursache Mögliche Behebung
B Einzelner	Brenner blockiert	Kein Gas	Gaszuhr wieder herstellen und die Brenner freiegeben
		Zündelektroden verschmutzt oder nicht von der Flamme berührt	Elektroden reinigen oder neu positionieren und die Brenner freiegeben
		Das Gerät wurde nicht geerdet	Die Verkabelungen prüfen und die Brenner freiegeben
F	Nebenflamme / Störung des Schaltkreises zu Flammenerkennung auf dem einzelnen Brenner	Falscher Anschluss der Zündelektroden Verkäbelung prüfen
		Schaltkreis defekt Das Gerät auswechseln
Flt00	Störung des Hauptventil-schaltkreises	Schaltkreis defekt Das Gerät auswechseln
Flt01	Störung im Stromkreis der Referenzspannung	Schaltkreis defekt Das Gerät auswechseln
Flt02 Störung	Watchdog-Schaltkreis Schaltkreis defekt Das Gerät auswechseln
Flt03 Störung	Mikocontroller-Ports Schaltkreis defekt Das Gerät auswechseln
Flt04 Störung	der EEprom Schaltkreis defekt Das Gerät auswechseln
Flt05	Störung des Ventilsteuer-schaltkreises	Schaltkreis defekt Das Gerät auswechseln
Flt06	Höchstzahl von 5 Freigaben in 15 Minuten übersritten	Es wurde mehr als 5 Mal in 15 Minuten versucht, die Brenner freizugegeben	15 Minuten warten und dann die Brenner freiegeben
Flt08	Störung des Versorgungs-stromkreises	Stromkreis defekt Das Gerät auswechseln
Flt09	Allgemeine Störung	Die Spannungszufuhr des Geräts wurde abgetrennt, als zuvor ein anderer Schaden eingetretten ist	Die Brenner freiegeben
	Störung des Resonators Schaltkreis defekt Das Gerät auswechseln
Flt0A	Alle Brenner sind blockiert (Sperre)	Kein Gas	Gaszufahr wieder herstellen und die Brenner freiegeben
		Zündelektroden verschmutzt oder nicht von der Flamme berührt	Elektroden reinigen oder neu positionieren und die Brenner freiegeben
		Das Gerät wurde nicht geerdet	Die Verkabelungen prüfen und die Brenner freiegeben
		Gasaustritt aus einem Ventil, was zum unerwänschten Einschalten eines zweiten Brenners beim Zündes des ersten geführt hat. Wenn die Flamme länger als 10 Sekunden im zweiten Brenner vorhanden ist, kommt es zu dieser Störung.	Defektes Ventil auswechseln
Flt0[	Kommunikations-fehler in der Steuerlogik	Schaltkreis defekt Gerät auswechseln
Flt0E Fehler	bei Tastatur-steuerung	Eine mechanische Verformung kann die Auflage der Tastatur am Glas beschädigt haben	Einege Sekunden auf die Neueinstellung der Tastatur warten. Wenn der Fehler erneut auftritt, die Spannung abtrennen und wieder anlagen und ggf. das Gerät auswechseln
Flt1E Hardwarefleher	Tastatur	Defekt des Stromkreises	Die Tastaturkarte prüfen. Sie muss korrekt in den Stecker eingesteckt sind. Vorrichtung auswechseln
Flt2E Hardwarefleher	Tastatur	Defekt des Stromkreises	Die Tastaturkarte prüfen. Sie muss korrekt in den Stecker eingesteckt sind. Vorrichtung auswechseln
TECHNISCHE DATEN
GASBRENNSTELLEN
SPEISUNG TYP DRUCK mbar NORMAL	BRENNERTYP Ø DUSENELEMENTE 1/100	WärMEBELASTUNG NOMINAL W	VERBRAUCH
Nativgas G20 20	schnell 129 3000 286 hilfsbrenner 77 1000 95 dual 71A-95B 4000 381
Nativgas G30/G31 28-30/37	schnell 87 3000 218 hilfsbrenner 50 1000 73 dual 46A-65B 4000 291
Nativgas G25 25	schnell 132 3000 332 hilfsbrenner 80 1000 111 dual 71A-100B 4000 443
G20 10	schnell 155 3000 286 hilfsbrenner 92 1000 95 dual 80A-143B 4000 381
