BEDIENUNGSANLEITUNG S56MA1E5 PANASONIC

GUÍA RÁPIDA / KURZANLEITUNG

GUÍA RÁPIDA / KURZANLEITUNG

• Comprar para país especial 26 ~ 37 DEUTSCH Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch und bewahren Sie sie für die künftige Verwendung auf.

• Für ein spezielles Land kaufen 38 ~ 49 38 ~ 49 ITALIANO

• Extraiga las pilas del mando a distancia. (mando a distancia inalámbrico) P07-T10850-01_Book 1.indb 37P07-T10850-01_Book 1.indb 37 30-Jul-10 10:06:06 AM30-Jul-10 10:06:06 AM38 Beachten Sie die folgenden Hinweise, um Verletzungen bei sich oder anderen und Sachschäden zu vermeiden. Um dies zu vermeiden, sind die folgenden Hinweise unbedingt zu beachten. Die verwendeten Warnhinweise untergliedern sich entsprechend ihrer Wichtigkeit wie folgt: VORSICHT VORSICHT Die Nichtbeachtung dieses Hinweises kann zu schweren Verletzungen oder gar zum Tod führen. ACHTUNG ACHTUNG Die Nichtbeachtung dieses Hinweises kann zu Verletzungen oder zu Beschädigungen führen. Bei den folgenden Symbolen handelt es sich um Verbote bzw. Gebote: Dieses Symbol weist darauf hin, dass eine bestimmte Tätigkeit NICHT durchgeführt werden darf. Dieses Symbol verweist auf einen Vorgang, der ZWINGEND ERFORDERLICH ist. Wir danken Ihnen für den Kauf Ihres Panasonic-Klimageräts INHALT INHALT SICHERHEITSHINWEISE 38~39 INFORMATIONEN

PRODUKTÜBERSICHT UND

BEDIENUNG (KABELLOSE FERNBEDIENUNG) 42~43

PRODUKTÜBERSICHT UND

BEDIENUNG (KABELFERNBEDIENUNG) 44~46

PFLEGE UND REINIGUNG

STÖRUNGSSUCHE 48~49 KURZANLEITUNG RÜCKSEITE HINWEIS HINWEIS Die Abbildungen in diesem Handbuch dienen nur Erläuterungszwecken und können sich von dem tatsächlichen Gerät unterscheiden. Sie können durch künftige Verbesserungen am Gerät ohne vorherige Ankündigung geändert werden. VORSICHT VORSICHT

Dieses Gerät ist nicht zur Verwendung durch Personen (Kinder mit eingeschlossen) bestimmt, welche eingeschränkte körperliche, sensorische oder geistige Fähigkeiten aufweisen bzw. fehlende Erfahrung und Kenntnis im Umgang mit diesem Gerät haben. Solche Personen müssen von einer für ihre Sicherheit verantwortlichen Aufsichtsperson zuerst instruiert oder während der Gerätebedienung beaufsichtigt werden. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Wenden Sie sich bitte an einen autorisierten Händler oder einen Fachmann, um das Gerät reparieren, montieren, entfernen oder erneut anbringen zu lassen. Eine unsachgemäße Montage und Handhabung führt zum Auslaufen von Flüssigkeit, einem Stromschlag oder Brand. Montieren Sie das Gerät nicht an einem Ort mit Substanzen, die explodieren oder entfl ammen können. Andernfalls kann es zu einem Brandunfall kommen. Stecken Sie weder Ihre Finger noch andere Objekte in das Innen- oder Außengerät des Klimageräts, da es zu Verletzungen durch sich drehende Teile kommen kann. Berühren Sie das Außengerät nicht während eines Gewitters, da es zu einem Stromschlag kommen kann. FERNBEDIENUNG Kinder sollten Sie nicht mit der Fernbedienung spielen lassen, da sonst die Gefahr besteht, dass sie Batterien verschlucken könnten. SICHERHEITSHINWEISE SICHERHEITSHINWEISE P07-T10850-01_Book 1.indb 38P07-T10850-01_Book 1.indb 38 30-Jul-10 10:06:06 AM30-Jul-10 10:06:06 AM39 ENGLISHDEUTSCH Luftaustritt Luftaustritt Lufteintritt Lufteintritt Innengerät Stromversorgung Außengerät Fernbedienung Lufteintritt Lufteintritt VORSICHT ACHTUNG VORSICHT

Waschen Sie das Innengerät nicht mit Wasser, Benzin, Verdünner oder Scheuerpulver. Das Klimagerät darf nicht zweckentfremdet werden, etwa zum Frischhalten von Lebensmitteln. Verwenden Sie keine brennbaren Gegenstände vor dem Luftauslass, um die Ausbreitung eines Brandes zu verhindern. Halten Sie sich nicht zu lange im kalten Luftstrom auf. Stellen oder setzen Sie sich nicht auf das Außengerät, Sie könnten herunterfallen und sich verletzen. Fassen Sie nicht die scharfkantigen Aluminiumlamellen an, Sie könnten sich sonst verletzen. Schalten Sie nicht das Gerät EIN, während Sie den Boden wachsen. Belüften Sie den Raum nach dem Wachsen sorgfältig, bevor Sie das Gerät einschalten. Das Gerät darf nicht an Orten mit öl- bzw. rauchhaltiger Luft installiert werden. Stellen Sie sicher, dass die Kondensatleitung ordnungsgemäß angeschlossen ist. Andernfalls kann es zum Austreten von Flüssigkeit kommen. Lüften Sie den Raum regelmäßig. Stellen Sie nach einer längeren Verwendung sicher, dass das Montagegestell keine Abnutzungserscheinungen aufweist, um zu verhindern, dass das Gerät herunterfällt. FERNBEDIENUNG Es sollten keine wiederaufl adbaren Ni-Cd-Akkus verwendet werden. Andernfalls kann die Fernbedienung beschädigt werden. Nehmen Sie die Batterien aus dem Batteriefach, wenn die Fernbedienung längere Zeit nicht benutzt wird. Um Fehlfunktionen der Fernbedienung zu vermeiden, sind stets zwei neue Batterien gleichen Typs einzulegen, wobei die Polarität zu beachten ist. VORSICHT VORSICHT STROMVERSORGUNG Verwenden Sie keine veränderten Kabel, keine Mehrfachstecker, Verlängerungskabel oder Kabel ohne Spezifi kation, um ein Überhitzen und einen Brand zu vermeiden. Verwenden Sie nicht die gleiche Netzsteckdose für andere Geräte, um ein Überhitzen und einen Brand zu vermeiden. Bedienen Sie das Gerät nicht mit feuchten Händen, um einen Stromschlag zu vermeiden. Bei Beschädigung des Netzkabels muss das Kabel durch den Hersteller, seinen Kundendienst oder eine entsprechend autorisierte Person ausgewechselt werden, um eine Gefährdung für Personen zu vermeiden. Es wird empfohlen, das Gerät möglichst mit einem Fehlerstromschutzschalter oder einer Fehlerstrom-Schutzeinrichtung zu installieren, um Stromschläge oder einen Brand zu vermeiden. Dieses Gerät muss geerdet werden, um einen Stromschlag oder Brand zu vermeiden. Verhindern Sie einen Stromschlag, indem Sie in den folgenden Fällen die Stromversorgung unterbrechen: - Vor der Reinigung oder Wartung. - Wenn das Gerät länger nicht verwendet wird. - Bei ungewöhnlich starken Gewittern. Im Fall einer Funktionsstörung oder einer Fehlfunktion ist das Produkt auszuschalten und der Netzstecker zu ziehen bzw. der Sicherungsautomat zu öffnen (Gefahr von Rauchbildung, Feuer oder elektrischen Schlägen). Beispiele für Beispiele für Funktions- Funktions- störungen bzw. störungen bzw. Fehlfunktionen Fehlfunktionen

• Der Fehlerstrom-Schutzschalter löst häufi g aus.

• Es riecht verbrannt.

• Ungewöhnliche Geräusche oder Vibrationen.

• Wasser tropft aus dem Innengerät.

• Das Netzkabel bzw. der Netzstecker wird ungewöhnlich warm.

• Die Ventilatordrehzahl wird nicht geregelt.

• Das Gerät bleibt sofort stehen, wenn es eingeschaltet wird.

• Der Ventilator bleibt nicht stehen, wenn das Gerät abgeschaltet wird. Wenden Sie sich für Wartungs- und Reparaturarbeiten umgehend an Ihren Fachhändler. P07-T10850-01_Book 1.indb 39P07-T10850-01_Book 1.indb 39 30-Jul-10 10:06:06 AM30-Jul-10 10:06:06 AM40 INFORMATIONEN INFORMATIONEN BETRIEBSBEREICHE BETRIEBSBEREICHE Verwenden Sie dieses Klimagerät in folgenden Temperaturbereichen Temperatur (°C) Innen Außen KÜHLEN Maximum 32 43 Minimum 21 -5 HEIZEN Maximum 27 24 Minimum 16 -15 HINWEIS: • Dieses Gerät kann in Technikräumen bei einer Außentemperatur bis -5°C, einer Raumtemperatur von 21°C oder höher und einer Luftfeuchte bis 80% zu Kühlzwecken verwendet werden. Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen. Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten. Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können. Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden. Für geschäftliche Nutzer in der Europäischen Union Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationen bitte an Ihren Händler oder Lieferanten. [Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union] Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist. Hinweis zum Batteriesymbol (unten zwei Symbolbeispiele): Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

P07-T10850-01_Book 1.indb 40P07-T10850-01_Book 1.indb 40 30-Jul-10 10:06:06 AM30-Jul-10 10:06:06 AM41 ENGLISHDEUTSCH DEFINITION Bei einem Multi-Split-Klimasystem ist ein Außengerät mit mehreren Innengeräten verbunden.

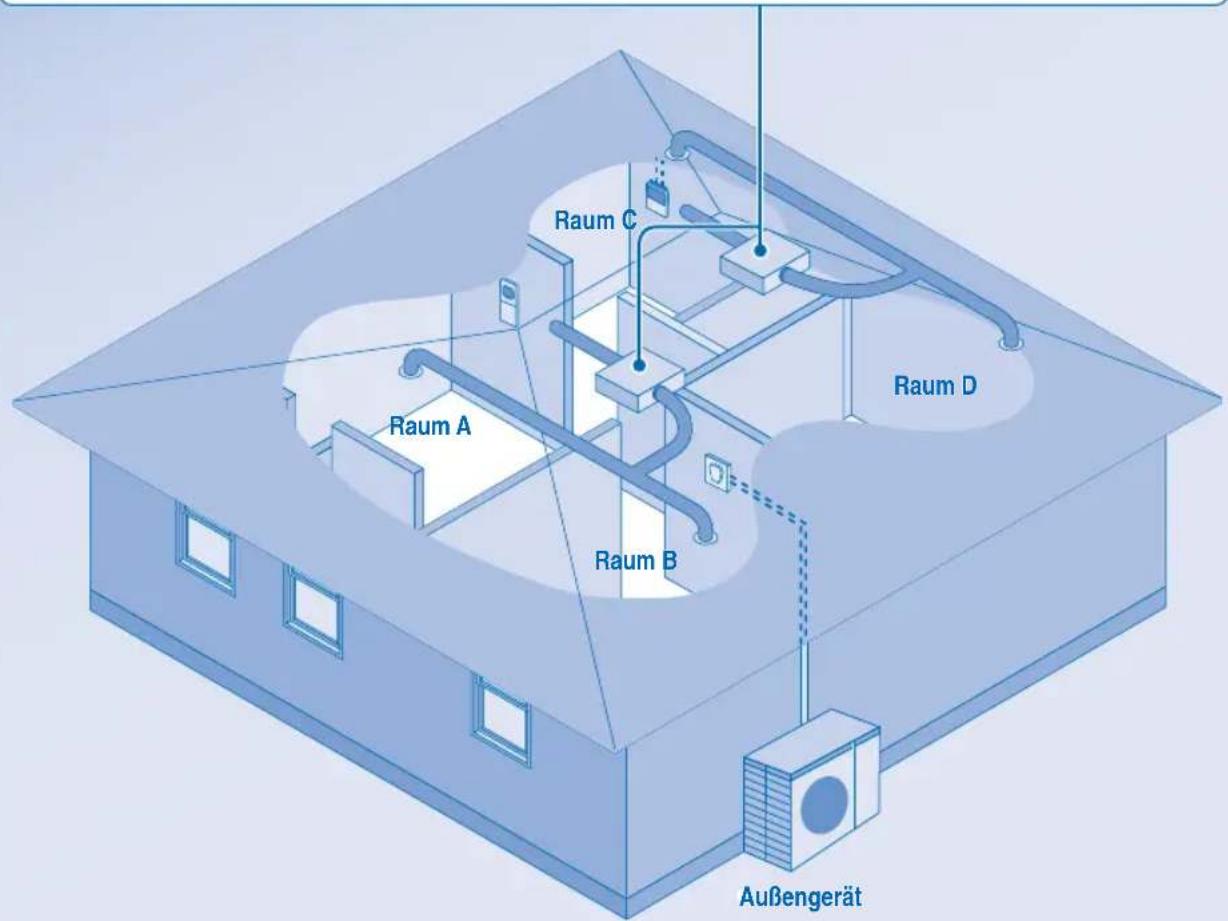

• Die Innengeräte können einzeln oder zusammen verwendet werden.

• Die Wahl der Betriebsart richtet sich nach dem Gerät, das als erstes eingeschaltet wird.

• Heiz- und Kühlbetrieb können nicht gleichzeitig von verschiedenen Klimageräten genutzt werden.

• Die LED POWER blinkt, um anzuzeigen, dass das Innengerät sich im Standby-Betrieb befi ndet, bis eine andere Betriebsart verwendet wird. INNENGERÄT INNENGERÄT FUNKTION DER MULTI-SPLIT-KLIMAGERÄTE FUNKTION DER MULTI-SPLIT-KLIMAGERÄTE Außengerät Außengerät Raum B Raum B Raum A Raum A Raum C Raum C Raum D Raum D P07-T10850-01_Book 1.indb 41P07-T10850-01_Book 1.indb 41 30-Jul-10 10:06:07 AM30-Jul-10 10:06:07 AMADDRESSAUTOAUTOTIMER MODE MODE AIR SWINGFAN SPEEDOFF/ONSET AC RESETRC RESET ADDRES AIR SWING TIMER SET CANCEL SELECT CLOCK

Anzeige der Fernbedienung Vorbereitung Der Fernbedienung

Drücken und herausziehen

AAA- oder R03-Batterien einlegen (halten ca. 1 Jahr lang)

Sender Maximale Entfernung: 8 m CZ-RWS1 (Wärmepumpenmodell) CZ-RWC1 (Kühlmodell)

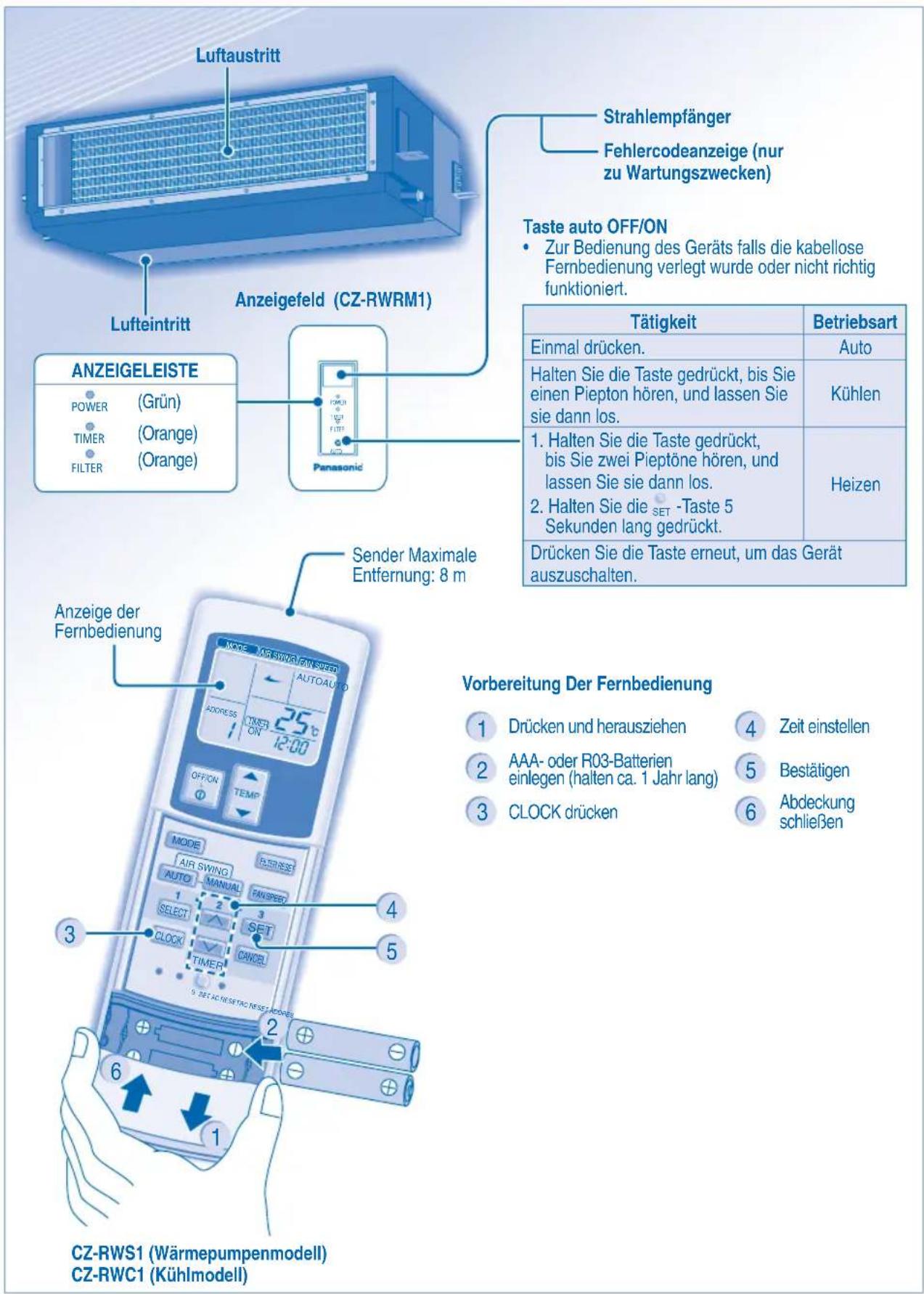

PRODUKTÜBERSICHT UND BEDIENUNG

(KABELLOSE FERNBEDIENUNG)

PRODUKTÜBERSICHT UND BEDIENUNG

(KABELLOSE FERNBEDIENUNG) Taste auto OFF/ON

• Zur Bedienung des Geräts falls die kabellose Fernbedienung verlegt wurde oder nicht richtig funktioniert. Tätigkeit Betriebsart Einmal drücken. Auto Halten Sie die Taste gedrückt, bis Sie einen Piepton hören, und lassen Sie sie dann los. Kühlen

1. Halten Sie die Taste gedrückt,

bis Sie zwei Pieptöne hören, und lassen Sie sie dann los.

SET -Taste 5 Sekunden lang gedrückt. Heizen Drücken Sie die Taste erneut, um das Gerät auszuschalten. POWER TIMER AUTO FILTER Luftaustritt Lufteintritt Anzeigefeld (CZ-RWRM1) Strahlempfänger Fehlercodeanzeige (nur zu Wartungszwecken) ANZEIGELEISTE POWER (Grün) TIMER (Orange) FILTER (Orange) P07-T10850-01_Book 1.indb 42P07-T10850-01_Book 1.indb 42 30-Jul-10 10:06:07 AM30-Jul-10 10:06:07 AM43 ENGLISHDEUTSCH

EINSTELLEN DES TAGESTIMERS

EINSTELLEN DES TAGESTIMERS

Ein- bzw. Ausschalten des Geräts zu einer bestimmten Zeit. SELECT TIMER SET Wählen Sie den Einschalt-bzw. den Ausschalt- Timer aus. Stellen Sie die gewünschte Uhrzeit ein. Bestätigen Sie die Einstellung.

• Um den ON- oder OFF-Timer aufzuheben, drücken Sie CANCEL

• Wenn der ON-Timer aktiviert ist, kann sich das Gerät bereits vor der eingestellten Zeit einschalten, um rechtzeitig die gewünschte Temperatur zu erzielen.

• Die Timerfunktion basiert auf der bei der Fernbedienung eingestellten Uhrzeit und wird nach der Einstellung einmal täglich aktiviert. Informationen zur Einstellung der Uhr fi nden Sie im Abschnitt zur Vorbereitung der Fernbedienung.

• Der Timer, der der aktuellen Zeit am nächsten ist, wird zuerst aktiviert.

• Wenn der Timer manuell aufgehoben wird, können Sie die vorherige Einstellung wiederherstellen, indem Sie SET drücken.

• Wenn die Stromzufuhr länger als eine Stunde ausgeschaltet wird, müssen die Uhr und der Timer neu eingestellt werden. ADDRESS
• Um eine unbeabsichtigte Bedienung zu verhindern, können Sie jedem Innengerät eine andere Adresse zuweisen.

• Drücken Sie wiederholt die Taste, um die gewünschte Adresseinstellung auszuwählen. Address 1 Address 2Group Address 3
• Standardmäßig ist ADDRESS 1 (ADRESSE 1) ausgewählt. Im normalen Betrieb müssen Sie diese Einstellung nicht ändern.

• Wenn die Adresse auf GROUP (GRUPPE) einstellt ist, können gleichzeitig mehrere Innengeräte bedient werden. RC RESET Drücken Sie diese Taste, um die Fernbedienung zurückzusetzen. SET AC RESET Wird im normalen Betrieb nicht verwendet. HINWEIS HINWEIS

• Um den Stromverbrauch im Kühlbetrieb zu verringern,schließen Sie die Vorhänge, damit kein direktes Sonnenlicht bzw. keine Wärme in den Raum gelangt. WEITERE EINSTELLUNGEN WEITERE EINSTELLUNGEN FAN SPEED

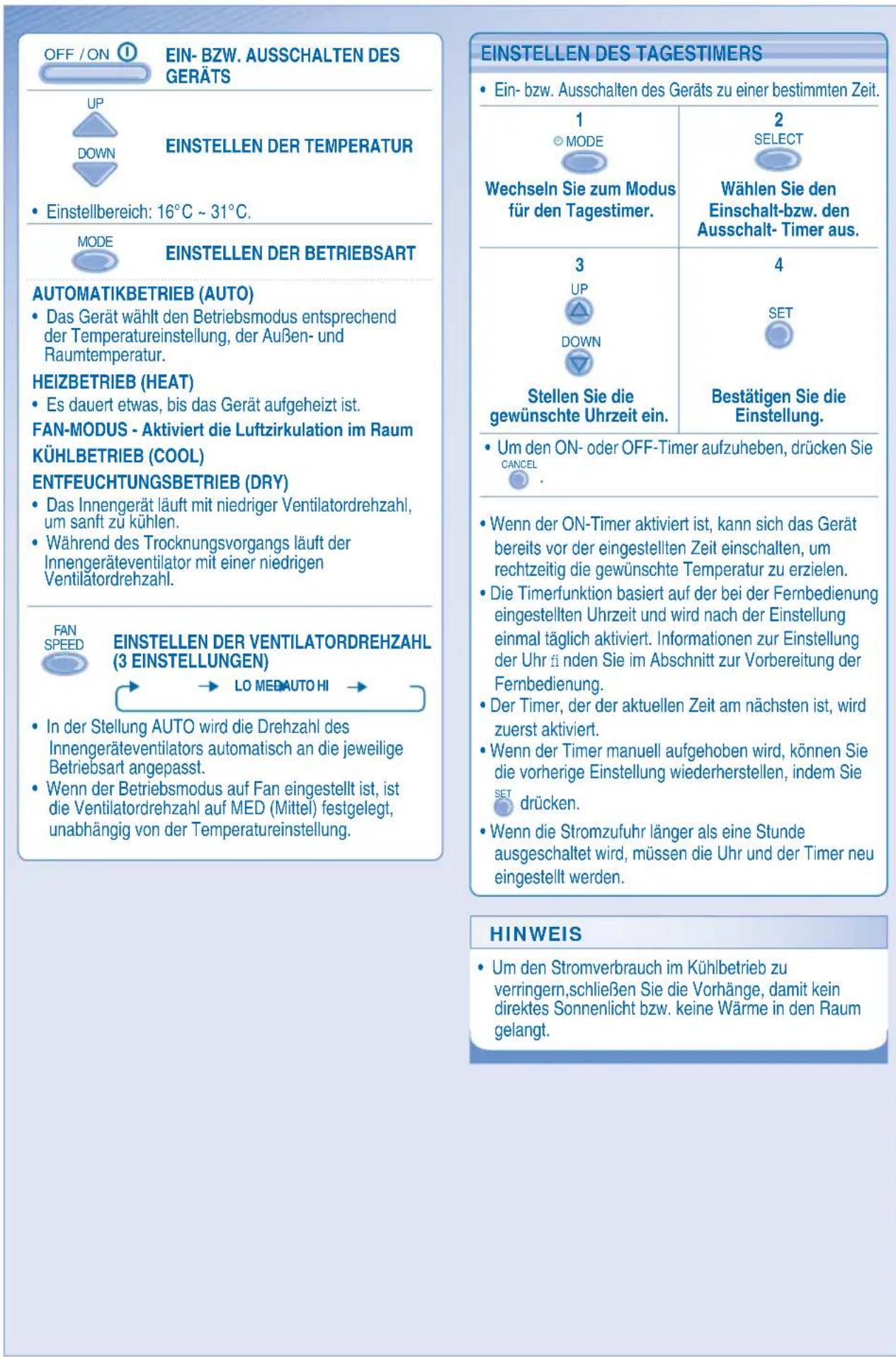

EINSTELLEN DER VENTILATORDREHZAHL

• In der Stellung AUTO wird die Drehzahl des Innengeräteventilators automatisch an die jeweilige Betriebsart angepasst.

• Wenn der Betriebsmodus auf Fan eingestellt ist, ist die Ventilatordrehzahl auf MEDIUM (Mittel) festgelegt, unabhängig von der Temperatureinstellung. OFF/ON

EIN- BZW. AUSSCHALTEN

• Einstellbereich: 16°C ~ 31°C. MODE

EINSTELLEN DER BETRIEBSART

AUTOMATIKBETRIEB (AUTO)

• Das Gerät wählt den Betriebsmodus entsprechend der Temperatureinstellung, der Außen- und Raumtemperatur. HEIZBETRIEB (HEAT)

• Es dauert etwas, bis das Gerät aufgeheizt ist. FAN-MODUS - Aktiviert die Luftzirkulation im Raum KÜHLBETRIEB (COOL) ENTFEUCHTUNGSBETRIEB (DRY)

• Das Innengerät läuft mit niedriger Ventilatordrehzahl, um sanft zu kühlen.

• Während des Trocknungsvorgangs läuft der Innengeräteventilator mit einer niedrigen Ventilatordrehzahl. P07-T10850-01_Book 1.indb 43P07-T10850-01_Book 1.indb 43 30-Jul-10 10:06:08 AM30-Jul-10 10:06:08 AMCHECK ODOUR WASH VENTILATION TEST RUN FILTER RESETTEMP/A/C No.

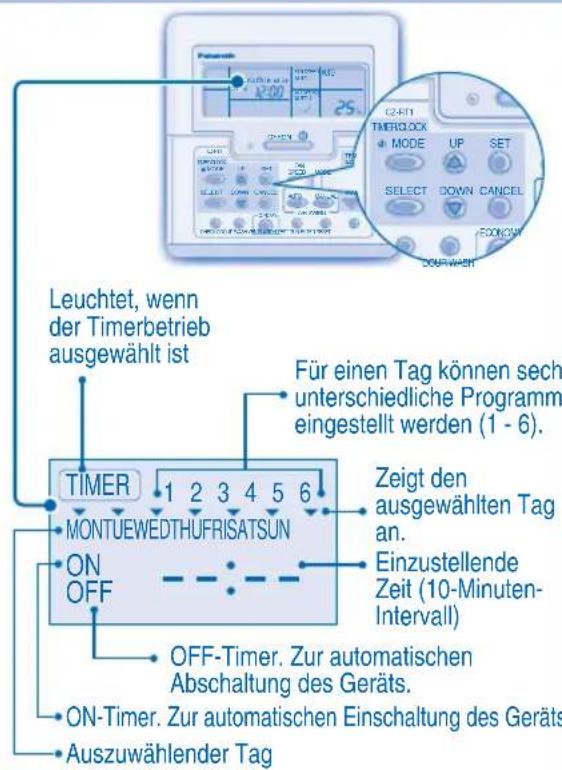

Vorbereitung Der Fernbedienung

Drücken Sie die Taste

Drücken Sie diese Tasten, um den Wochentag einzustellen

Wiederholen Sie die Schritte 2 und 3, um die aktuelle Uhrzeit einzugeben.

• Die Tasten ODOUR WASH ECONOMY VENTILATION und TEST RUN werden im Normalbetrieb nicht benötigt.

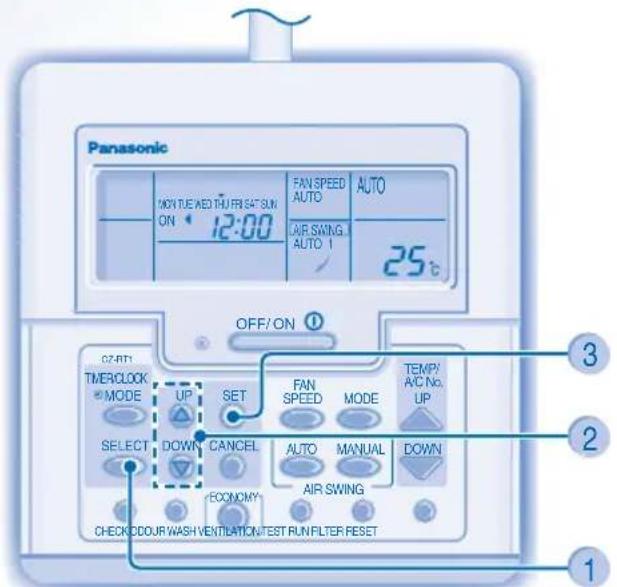

PRODUKTÜBERSICHT UND BEDIENUNG

(KABELFERNBEDIENUNG)

PRODUKTÜBERSICHT UND BEDIENUNG

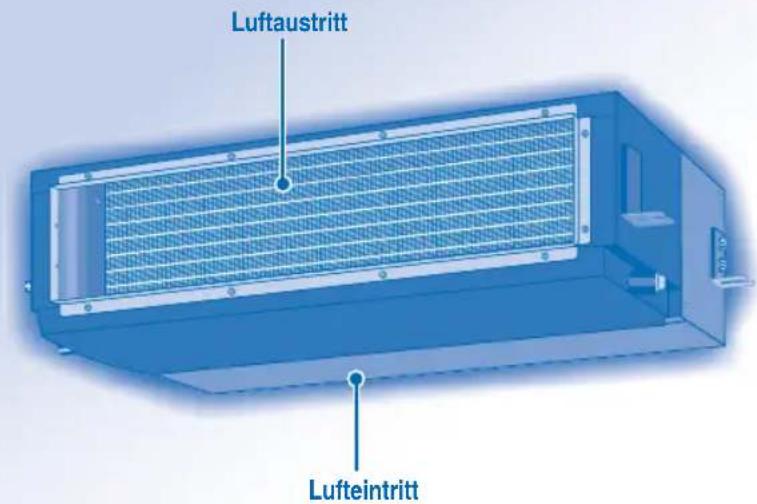

(KABELFERNBEDIENUNG) Lufteintritt Luftaustritt P07-T10850-01_Book 1.indb 44P07-T10850-01_Book 1.indb 44 30-Jul-10 10:06:09 AM30-Jul-10 10:06:09 AM45 ENGLISHDEUTSCH

EINSTELLEN DES TAGESTIMERS

EINSTELLEN DES TAGESTIMERS

Ein- bzw. Ausschalten des Geräts zu einer bestimmten Zeit.

MODE SELECT Wechseln Sie zum Modus für den Tagestimer. Wählen Sie den Einschalt-bzw. den Ausschalt- Timer aus.

DOWN SET Stellen Sie die gewünschte Uhrzeit ein. Bestätigen Sie die Einstellung.

• Um den ON- oder OFF-Timer aufzuheben, drücken Sie CANCEL

• Wenn der ON-Timer aktiviert ist, kann sich das Gerät bereits vor der eingestellten Zeit einschalten, um rechtzeitig die gewünschte Temperatur zu erzielen.

• Die Timerfunktion basiert auf der bei der Fernbedienung eingestellten Uhrzeit und wird nach der Einstellung einmal täglich aktiviert. Informationen zur Einstellung der Uhr fi nden Sie im Abschnitt zur Vorbereitung der Fernbedienung.

• Der Timer, der der aktuellen Zeit am nächsten ist, wird zuerst aktiviert.

• Wenn der Timer manuell aufgehoben wird, können Sie die vorherige Einstellung wiederherstellen, indem Sie SET drücken.

• Wenn die Stromzufuhr länger als eine Stunde ausgeschaltet wird, müssen die Uhr und der Timer neu eingestellt werden. FAN SPEED

EINSTELLEN DER VENTILATORDREHZAHL

• In der Stellung AUTO wird die Drehzahl des Innengeräteventilators automatisch an die jeweilige Betriebsart angepasst.

• Wenn der Betriebsmodus auf Fan eingestellt ist, ist die Ventilatordrehzahl auf MED (Mittel) festgelegt, unabhängig von der Temperatureinstellung. HINWEIS HINWEIS

• Um den Stromverbrauch im Kühlbetrieb zu verringern,schließen Sie die Vorhänge, damit kein direktes Sonnenlicht bzw. keine Wärme in den Raum gelangt. OFF

EIN- BZW. AUSSCHALTEN DES

• Einstellbereich: 16°C ~ 31°C. MODE

EINSTELLEN DER BETRIEBSART

AUTOMATIKBETRIEB (AUTO)

• Das Gerät wählt den Betriebsmodus entsprechend der Temperatureinstellung, der Außen- und Raumtemperatur. HEIZBETRIEB (HEAT)

• Es dauert etwas, bis das Gerät aufgeheizt ist. FAN-MODUS - Aktiviert die Luftzirkulation im Raum KÜHLBETRIEB (COOL) ENTFEUCHTUNGSBETRIEB (DRY)

• Das Innengerät läuft mit niedriger Ventilatordrehzahl, um sanft zu kühlen.

• Während des Trocknungsvorgangs läuft der Innengeräteventilator mit einer niedrigen Ventilatordrehzahl. P07-T10850-01_Book 1.indb 45P07-T10850-01_Book 1.indb 45 30-Jul-10 10:06:10 AM30-Jul-10 10:06:10 AM• Der Wochentimer ist nur bei der Kabelfernbedienung möglich. Drücken Sie drei Sekunden lang MODE , um den Tages- oder Wochentimer auszuwählen.

• Der Tages- und Wochentimer können nicht gleichzeitig eingestellt werden.

• Unterstützt das Energiesparen, indem Sie bis zu sechs Timer für jeden Tag festlegen können.

• Für den gleichen Tag kann nicht das gleiche Timerprogramm festgelegt werden. Überprüfen des Timers Ändern oder Hinzufügen des Timers

• Führen Sie den Vorgang zum Überprüfen des Timers durch, um den Tag auszuwählen. Wiederholen Sie die Schritte 4 bis 8, um bestehende Timerprogramme zu ändern, oder fügen Sie ein neues Timerprogramm hinzu. Aufheben des Timers

• Führen Sie die unten aufgeführten Schritte durch, um das Timerprogramm für einen bestimmten Tag aufzuheben.

4. Drücken Sie diese Taste,

um den eingestellten Timer aufzuheben. Leuchtet, wenn der Timerbetrieb ausgewählt ist Für einen Tag können sechs unterschiedliche Programme eingestellt werden (1 - 6). Einzustellende Zeit (10-Minuten- Intervall) ON-Timer. Zur automatischen Einschaltung des Geräts. OFF-Timer. Zur automatischen Abschaltung des Geräts. Auszuwählender Tag Zeigt den ausgewählten Tag an. CHECK ODOUR WASH VENTILATION TEST RUN FILTER RESETTEMP/A/C No.UPDOWN MODE SELECT SET CANCEL OFF

Umschalten des Displays

1. Drücken Sie drei Sekunden lang

MODE , um die Anzeige zum Wochentimer umzuschalten. Auswählen der Tage zur Timerausführung

SELECT , um zur Tageseinstellung zu wechseln.

, um den gewünschten Tag auszuwählen. Der ausgewählte Tag wird durch markiert. Drücken Sie SET , um die -Markierung zu deaktivieren oder zu aktivieren. Wenn Sie diesen Schritt wiederholen, wird ein weiterer Tag hinzugefügt. Auswählen des EIN-/AUS-Timers

SELECT , um zu Timer 1 zu wechseln.

, um ON oder OFF zu wählen.

SET , um die Auswahl zu bestätigen. Auswählen des Timers

, um die gewünschte Uhrzeit auszuwählen. Wenn Sie gleichzeitig die gewünschte Temperatur einstellen möchten, drücken Sie

DOWN , um die Temperatur auszuwählen.

SET , um die Einstellung zu bestätigen.

• Wiederholen Sie die Schritte 5 bis 8, um Timer 2 bis 6 einzustellen, oder drücken Sie CANCEL , um die entsprechenden Timer aufzuheben. Deaktivieren des Wochentimers

• Um die Einstellung des Wochentimers zu deaktivieren, drücken Sie MODE und dann CANCEL

Aktivieren des Wochentimers

• Um die vorherige Einstellung des Wochentimers zu aktivieren, drücken Sie MODE und dann SET

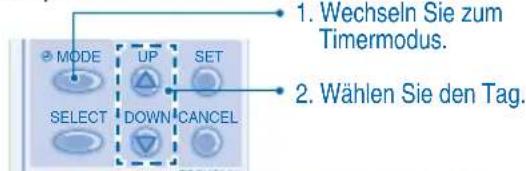

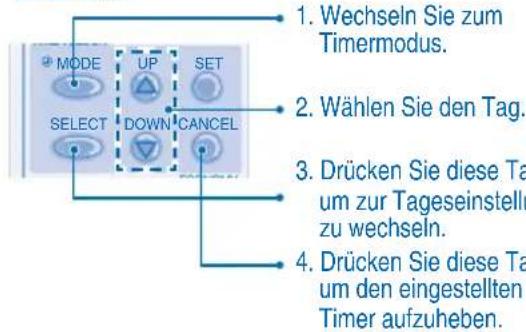

2. Wählen Sie den Tag.

3. Das Display zeigt das Programm für jeden der

2. Wählen Sie den Tag.

3. Drücken Sie diese Taste,

um zur Tageseinstellung zu wechseln. P07-T10850-01_Book 1.indb 46P07-T10850-01_Book 1.indb 46 30-Jul-10 10:06:11 AM30-Jul-10 10:06:11 AM47 ENGLISHDEUTSCH

• Unterbrechen Sie vor dem Reinigen die Stromzufuhr.

• Fassen Sie nicht die scharfkantigen Aluminiumlamellen an, Sie könnten sich sonst verletzen. ACHTUNG

PFLEGE UND REINIGUNG PFLEGE UND REINIGUNG

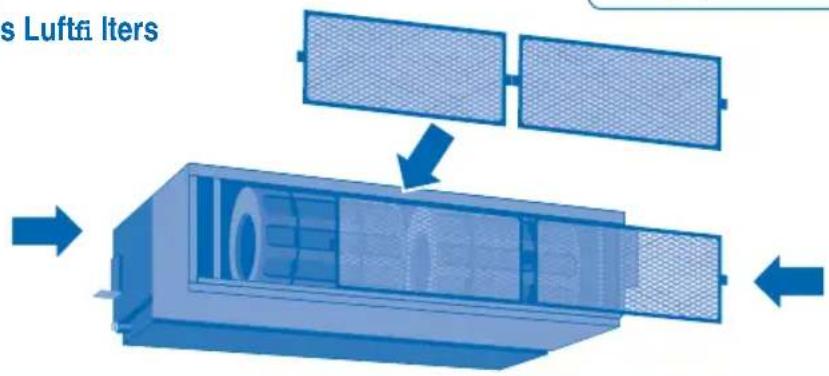

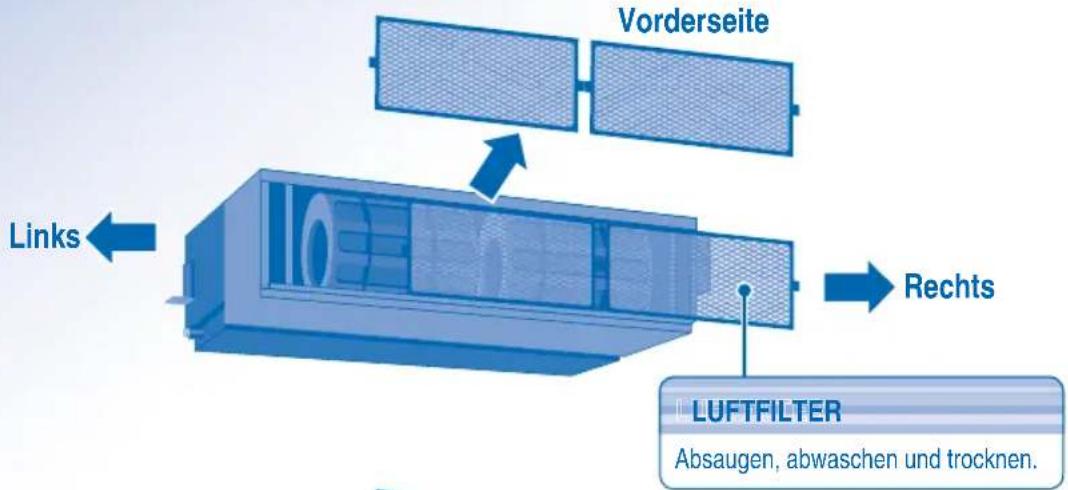

Anbringen des Luftfi lters Entfernen des Luftfi lters

• In 3 Richtungen herausnehmbarer Luftfi lter Der Luftfi lter kann zur leichteren Wartung in drei Richtungen herausgenommen werden. Rechts Links Vorderseite REINIGUNGSANWEISUNGEN REINIGUNGSANWEISUNGEN

Verwenden Sie kein Benzin, Verdünner oder Scheuerpulver.

Verwenden Sie nur Seife oder neutrale Haushaltsreiniger (pH-Wert ca. 7).

Verwenden Sie kein Wasser, das über 40°C warm ist. HINWEISE HINWEISE

Um eine optimale Leistung zu erzielen und den Stromverbrauch zu senken, sollten Sie den Filter regelmäßig reinigen.

Wenden Sie sich an Ihren Händler, um eine saisonale Inspektion durchführen zu lassen. LUFTFILTER LUFTFILTER Absaugen, abwaschen und trocknen. Wartung des Luftfi lters In den folgenden Situationen ist eine Reinigung In den folgenden Situationen ist eine Reinigung notwendig:

• Es wird empfohlen, den Luftfi lter alle sechs Wochen zu reinigen.

• Drücken Sie FILTER RESET FILTER RESET , um das Gerät zurückzusetzen, nachdem der Luftfi lter gereinigt wurde.

• Betreiben Sie das Gerät nicht ohne Luftfi lter.

• Waschen Sie den Luftfi lter vorsichtig mit Wasser und spülen Sie ihn vorsichtig aus, um Schäden an der Luftfi lteroberfl äche zu vermeiden.

• Trocknen Sie diesen Teil nicht mit einem Haartrockner oder einem Heizofen.

• Tauschen Sie beschädigte Luftfi lter aus. In der Anzeige der Fernbedienung erscheint die Meldung „FILTER RESET“. (Bei der Kabelfernbedienung) Die Anzeige „FILTER“ leuchtet. (Bei der kabellosen Fernbedienung) AUTO FAN COOL DRY FILTER RESETAUTO AUTO 123 FAN SPEED AIR SWING POWERTIMER AUTO FILTER P07-T10850-01_Book 1.indb 47P07-T10850-01_Book 1.indb 47 30-Jul-10 10:06:12 AM30-Jul-10 10:06:12 AM48 Symptom Symptom Mögliche Ursache Mögliche Ursache Aus dem Innengerät tritt Nebel aus. • Durch die Abkühlung der Raumluft kondensiert Feuchtigkeit. Während des Betriebs ist das Geräusch fl ießenden Wassers zu hören.

• Durch das Gerät strömt Kältemittel. Im Raum herrscht ein eigenartiger Geruch. • Dieser Geruch kann von Feuchtigkeit stammen, die von Wänden, Teppichen, Möbeln oder Kleidungsstücken an die Raumluft abgegeben wird. Der Innengeräteventilator bleibt in der Ventilatorautomatik gelegentlich stehen.

• Dies dient dazu, Gerüche zu entfernen. Nach dem Neustart verzögert sich der Betrieb um einige Minuten.

• Hierbei handelt es sich um einen Schutzmechanismus des Geräts. Aus dem Außengerät tritt Wasser oder Dampf aus.

• Auf den Rohren kann Wasser kondensieren oder verdunsten. Das TIMER-Symbol leuchtet immer. • Die Timer-Funktion wird täglich ausgeführt. Der Innengeräteventilator bleibt im Heizbetrieb gelegentlich stehen.

• Hierdurch wird verhindert, dass kalte Luft austritt. Während des Betriebs kann ein Knacken zu hören sein.

• Dehnung bzw. Kontraktion von Geräteteilen aufgrund von Temperaturänderungen. Das Gerät wechselt zum FAN-Betrieb und die Luft wird feucht.

• Das geschieht, wenn die Raumtemperatur die eingestellte Temperatur erreicht. Daraufhin wechselt der Betrieb zum FAN-Modus und die Luftfeuchtigkeit erhöht sich. Das Außengerät gibt beim Heizbetrieb Geräusche von sich.

• Das liegt daran, dass Kältemittel einströmt, wenn der Betrieb stoppt und startet. Der Betrieb stoppt nicht unmittelbar, nachdem die Taste OFF/ON gedrückt wurde.

• Die Wärme wird gerade abgegeben. Der Betrieb stoppt automatisch nach ca. 60 Sekunden. Der Betrieb stoppt gelegentlich. („DEFROST“ erscheint im Display der Fernbedienung.)

• Das Gerät befi ndet sich im Abtaubetrieb und das geschmolzene Eis wird vom Außengerät abgelassen. Der Luftfl uss startet nicht unmittelbar nach dem Start des Betriebs. (In der Anzeige der Fernbedienung erscheint die Meldung „PRE HEAT“.)

• Das Gerät wird aufgewärmt, um warme Luft abzugeben. Der Betrieb startet, nachdem die Stromzufuhr wiederhergestellt wurde.

• Der automatische Neustart wurde aktiviert und der Betrieb wurde mit der vorherigen Einstellung wieder aufgenommen. Im Trockenmodus strömt kalte Luft aus.

• Das Gerät läuft im Kühlbetrieb mit niedriger Ventilatordrehzahl, um den Raum zu entfeuchten. Im Heizmodus ändert sich die Ventilatordrehzahl gelegentlich.

• Die Raumtemperatur hat die Einstellung der Fernbedienung erreicht. Wenn die Raumtemperatur erneut fällt, entspricht die Ventilatordrehzahl wieder den Einstellungen der Fernbedienung. Das Außengerät stößt im Heizmodus Dampf aus.

• Das liegt daran, dass beim Wärmetauscher der Abtauvorgang läuft. Die nachfolgend aufgeführten Symptome sind kein Anzeichen für eine Fehlfunktion. Die nachfolgend aufgeführten Symptome sind kein Anzeichen für eine Fehlfunktion.

STÖRUNGSSUCHE STÖRUNGSSUCHE

KONTROLLEN NACH EINER LÄNGEREN

BETRIEBSUNTERBRECHUNG

KRITERIEN FÜR BETRIEBSUNTERBRECHUNG

LÄNGERE BETRIEBSUNTERBRECHUNG

P07-T10850-01_Book 1.indb 48P07-T10850-01_Book 1.indb 48 30-Jul-10 10:06:14 AM30-Jul-10 10:06:14 AM49 ENGLISHDEUTSCH Symptom Symptom Zu überprüfen Zu überprüfen Das Gerät kühlt bzw. heizt nicht richtig. • Stellen Sie die Temperatur richtig ein.

• Achten Sie darauf, dass Fenster und Türen geschlossen sind.

• Reinigen oder ersetzen Sie die Luftfi lter.

• Stellen Sie sicher, dass die Luftein- und -austritte frei sind. Der Heizmodus kann nicht aktiviert werden. • Das Gerät muss in einem Raum, in dem sich keine Personen aufhalten, im Kühlmodus laufen, beispielsweise in einem Computerraum. Das Gerät arbeitet laut. • Prüfen Sie, ob das Gerät schräg angebracht wurde oder ob das Lufteinlassgitter nicht ordnungsgemäß geschlossen ist. Die Fernbedienung funktioniert nicht. (Das Display der kabellosen Fernbedienung ist dunkel oder das Übertragungssignal ist schwach.)

• Legen Sie die Batterien richtig ein.

• Ersetzen Sie schwache Batterien. Das Gerät funktioniert nicht. • Überprüfen Sie, ob der Sicherungsautomat ausgelöst hat.

• Überprüfen Sie, ob der Timer gestellt wurde. Das Gerät empfängt kein Signal von der Fernbedienung.

• Stellen Sie sicher, dass der Empfänger nicht verdeckt ist.

• Stellen Sie sicher, dass die Adresse richtig einstellt ist.

• Achten Sie darauf, dass die Infrarot-Sendedistanz zum Klimagerät nicht zu groß ist.

• Bestimmte Leuchtstoffröhren können die Signalübertragung stören. Wenden Sie sich bitte an Ihren Händler. Das Gerät läuft nicht mehr und die Anzeige TIMER blinkt.

• Schalten Sie die Stromzufuhr AUS, um das Gerät zurückzusetzen (die Anzeige TIMER blinkt nicht mehr).

• Schalten Sie die Stromzufuhr EIN und starten Sie das Gerät neu.

• Wenn die Anzeige TIMER erneut blinkt, wenden Sie sich an Ihren Händler. Überprüfen Sie folgende Punkte, bevor Sie sich an den Kundendienst wenden. Überprüfen Sie folgende Punkte, bevor Sie sich an den Kundendienst wenden.

KONTROLLEN NACH EINER LÄNGEREN

KONTROLLEN NACH EINER LÄNGEREN

BETRIEBSUNTERBRECHUNG BETRIEBSUNTERBRECHUNG

• Überprüfen Sie, ob die Batterien der Fernbedienung ersetzt werden müssen (kabellose Fernbedienung).

• Stellen Sie sicher, dass die Luftein-und-austritte frei sind.

• Schalten Sie das Gerät mit der Auto OFF/ON-Taste in den Kühl- bzw. Heizbetrieb. Nach einem 15-minütigen Betrieb sollte die Temperaturdifferenz zwischen Lufteintritt und Luftaustritt folgende Werte aufweisen: Kühlbetrieb: ≥ 8°C Heizbetrieb: ≥ 14°C

KRITERIEN FÜR BETRIEBSUNTERBRECHUNG

KRITERIEN FÜR BETRIEBSUNTERBRECHUNG

SCHALTEN SIE in folgenden Situationen DIE STROMZUFUHR AUS und WENDEN Sie sich an einen autorisierten Vertriebspartner:

• Ungewöhnliche Geräusche während des Betriebs.

• Wasser/Fremdpartikel sind in die Fernbedienung gelangt.

• Wasser tropft aus dem Innengerät.

• Der Sicherungsautomat schaltet sich häufi g ab.

• Das Stromkabel wird ungewöhnlich warm.

• Schalter oder Tasten funktionieren nicht ordnungsgemäß.

LÄNGERE BETRIEBSUNTERBRECHUNG

LÄNGERE BETRIEBSUNTERBRECHUNG

• Aktivieren Sie 2-3 Stunden lang den Heizmodus, um verbleibende Feuchtigkeit im Inneren sorgfältig zu trocknen, um das Wachstum von Schimmel zu verhindern.

• Unterbrechen Sie die Stromversorgung.

Start/stop the operation • Mettez l’appareil sous/hors tension • Inicie/detenga el funcionamiento • Schalten Sie das Gerät ein bzw. aus • Avviare/arrestare l’apparecchio

• Seleccione la temperature deseada • Stellen Sie die gewünschte Temperatur ein
