BEDIENUNGSANLEITUNG SDMN50R SONY

• Macintosh ist ein Warenzeichen der Apple Computer, Inc., in den USA und anderen Ländern.• Windows ist ein eingetragenesWarenzeichen der MicrosoftCorporationindenUSAundanderenLändern.• IBM PC/AT und VGA sindeingetragene Warenzeichen der IBMCorporationindenUSA.• VESA und DDC sind Warenzeichender Video Electronics StandardsAssociation.

ENERGY STAR ist ein eingetragenes Warenzeichen in den USA.• Alle anderen in diesem Handbucherwähnten Produktnamen könnenWarenzeichen oder eingetrageneWarenzeichen der jeweiligenEigentümer sein.• Im Handbuch sind die Warenzeichenund eingetragenen Warenzeichen nichtüberall ausdrücklich durch„“ und„“gekennzeichnet. Sicherheitsmaßnahmen..................................4 So erzielen Sie bei dem eingebauten Stereolautsprecher eine guteTonqualität........................................5 Lage und Funktion der Teile und Bedienelemente . . . . . . . . . . . . . . 6 Installation.....................................8 Schritt 1: Anschließen der Media-Engine an den Computer . . . . . . 8 Schritt 2: Anschließen des Bildschirms und der Media-Engine. . . . 8 Schritt 3: AnschließendesNetzkabels......................9 Schritt 4: EinschaltenvonMonitorundComputer..............9 DerStereolautsprecher..................................10 AuswählendesEingangssignals ..........................10 EinstellendesMonitors..........................11 NavigierenindenMenüs................................11 EinstellendesKontrasts(KONTRAST) .....................12 Einstellen des Schwarzwerts für das Bild (HELLIGKEIT). . . . . . . . 12 Korrigieren eines flimmernden oder verschwommenen Bildes (PHASE/PITCH).......................................13 Einstellen der Bildposition (BILDLAGE H/BILDLAGE V) . . . . . . . . 13 Anzeigen eines Signals mit niedriger Auflösung in der tatsächlichen Auflösung(ZOOM).....................................14 EinstellenderFarbtemperatur(FARBE).....................14 ÄndernderMenüposition(POSITIONMENU)................14 Zurücksetzen der Einstellungen (ZURÜCK). . . ...............15 WeitereEinstellungen(Option)............................15 TechnischeMerkmale...........................17 Die Stromsparfunktion (Benutzersensor/Stromsparmodus) . . . . . . 17 Automatische Helligkeitseinstellung (Lichtsensor) . . . . . . . . . . . . . 18 AutomatischeEinstellungderBildqualität....................18 Störungsbehebung.............................19 Bildschirmmeldungen...................................19 FehlersymptomeundAbhilfemaßnahmen...................20 Selbstdiagnosefunktion..................................22 TechnischeDaten ..............................22 Anhang(Appendix)..............................i Presetmodetimingtable..................................i TCO’95Eco-document....................................i 03DE02BAS-UC.book Page 3 Friday, August 17, 2001 10:49 AM4 G:\_Upload\4086226111\4086226111SDMN50RUC\04DE-SDMN50RUC\03DE02BAS-UC.fm masterpage:Left SDM-N50R 4-086-226-11 (1) Sicherheitsmaßnahmen Warnhinweis zum Netzanschluß

• Verwenden Sie ausschließlich das mitgelieferte Netzkabel. Wenn Sie ein anderes Netzkabel verwenden, achten Sie darauf, daß es für die Stromversorgung in Ihrem Land geeignet ist. FürKundenindenUSA Wenn Sie kein geeignetes Netzkabel verwenden, entspricht dieser Monitor nicht den obligatorischen FCC-Standards. Für Kunden in Großbritannien Wenn Sie denMonitor in Großbritannien verwenden, benutzen Sie bitte das Kabel mit dem fürGroßbritannien geeigneten Stecker. Aufstellort Achten Sie darauf, daß der Monitor am Aufstell- oder Lagerort vor folgenden Bedingungen geschützt ist:

• Vor extremen Temperaturen wie sie zum Beispiel in der Nähe eines Heizkörpers, eines Warmluftauslasses oder in direktem Sonnenlicht auftreten. Extreme Temperaturen, zum Beispiel in einem in der Sonne geparkten Auto oder in der Nähe eines Warmluftauslasses, können bei dem Monitor zu einer Verformung des Gehäuses oder zu Fehlfunktionen führen.

• Vor mechanischen Vibrationen oder Stößen.

• Vor starken Magnetfeldern. Stellen Sie den Monitor daher nicht in der Nähe von Geräten auf, die solche Magnetfelder erzeugen, zum Beispiel Fernsehgeräten oder Haushaltsgeräten.

• Vor übermäßig viel Staub, Schmutz oder Sand, wie sie zum Beispiel an einem offenen Fenster oder einer TürinsFreie auftreten können. Wenn Sie den Monitor vorübergehend im Freien benutzen müssen, treffen Sie geeignete Vorsorgemaßnahmen gegen Staub- und Schmutzpartikelinder Luft. Andernfalls kann es zu irreparablen Schäden am Gerät kommen. Hinweise zum LCD-Bildschirm

• Stellen Sie das Gerät nicht so auf, daß der LCD-Bildschirm auf die Sonne gerichtet ist. Andernfalls könnte der LCD- Bildschirm beschädigt werden. Achten Sie darauf besonders, wenn Sie den Monitor in der Nähe eines Fensters aufstellen.

• Stoßen Sie nicht gegen den LCD-Bildschirm, und zerkratzen Sie ihn nicht. Stellen Sie keine schweren Gegenstände auf den LCD-Bildschirm. Dadurch könnte die Gleichmäßigkeit des Bildes beeinträchtigt werden, oder am LCD-Bildschirm könnten Fehlfunktionen auftreten.

• Wenn Sie den Monitor in einer kalten Umgebung benutzen, kann ein Nachbild auf dem LCD-Bildschirm zu sehen sein. Dies ist keine Fehlfunktion. Das Phänomen verschwindet, sobald wieder eine normale Umgebungstemperatur erreicht ist.

• Wenn Sieüber längere Zeit ein Standbild anzeigen lassen, kann eine Zeit lang ein Nachbild zu sehen sein. Dieses Nachbild verschwindet nach einer Weile wieder.

• Der Bildschirm erwärmt sich bei Betrieb. Dies ist keine Fehlfunktion. Hinweis zum LCD-Bildschirm (Flüssigkristallbildschirm) Bitte beachten Sie, daß der LCD-Bildschirm in einer Hochpräzisionstechnologie hergestellt wird. Schwarze oder helle Lichtpunkte (rot, blau oder grün) können jedoch permanent auf dem LCD-Bildschirm zu sehen sein, und unregelmäßige Farbstreifen oder helle Bereiche können auf dem LCD-Bildschirm erscheinen. Dies ist keine Fehlfunktion. (Effektive Bildpunkte: über 99,99%) Wartung

• Trennen Sie unbedingt das Netzkabel von der Netzsteckdose, bevor Sie den Monitor reinigen.

• Reinigen Sie den LCD-Bildschirm mit einem weichen Tuch. Wenn Sie ein Glasreinigungsmittel verwenden, achten Sie darauf, daß es keine Antistatik-Lösung oder ähnliche Zusätze enthält, da diese zu Kratzern auf der Beschichtung des LCD-Bildschirms führen könnten.

• Reinigen Sie Gehäuse, Bedienfeld und Bedienelemente mit einem weichen Tuch, das Sie leicht mit einem milden Reinigungsmittel angefeuchtet haben. Verwenden Sie keine Scheuermittel, Scheuerschwämme oder Lösungsmittel wie Alkohol oder Benzin.

• Berühren Sie die LCD-Bildschirmoberfläche nicht mit scharfen, rauhen oder spitzen Gegenständen wie zum Beispiel Kugelschreibern oder Schraubenziehern. Andernfalls könnte die LCD-Bildschirmoberfläche zerkratzt werden.

• Beachten Sie bitte, daß es zu Materialschäden oder zu Schäden an der LCD-Bildschirmbeschichtung kommen kann, wenn der Monitor flüchtigen Lösungsmitteln wie zum Beispiel Insektiziden ausgesetzt ist oder wenn er längere Zeit mit Gummi- oder Vinylmaterialien in Berühung kommt. Transport

• Wenn Sie den Monitor transportieren müssen, lösen Sie zunächst alle Kabel. Um den Bildschirm zu tragen, fassen Sie den Fuß und den Arm des Bildschirmständers fest mit beiden Händen. Wenn Sie die Media-Engine tragen, fassen Sie auch diese mit beiden Händen. Wenn Sie den Monitor fallenlassen, könnten Sie sich verletzen, und der Monitor könnte beschädigt werden.

• Wenn Sie den Monitor zur Reparatur oder bei einem Umzug transportieren müssen, verpacken Sie ihn mit Hilfe der Originalverpackungsmaterialien wieder im Originalkarton. Austauschen der Leuchtstoffröhre Eine spezielle Leuchtstoffröhre dient in diesem Monitor als Lichtquelle. Wenn die Anzeige auf dem Bildschirm dunkel oder instabil wird oder gar nicht mehr erscheint, muß die Leuchtstoffröhre gegen eine neue ausgetauscht werden. Wenden Sie sich dazu an Ihren Sony-Händler. Entsorgen des Monitors

• Entsorgen Sie den Monitor nicht im normalen Hausmüll.

• Die Leuchtstoffröhre in diesem Monitor enthält Quecksilber. Der Monitor muß in Übereinstimmung mit den Vorschriften der lokalen Umwelt- und Entsorgungsbehörden entsorgt werden. Die Netzsteckdose sollte sich in der Nähe des Geräts befinden und leicht zugänglich sein. Beispiele für Steckertypen für 100 bis 120 V Wechselstrom für 200 bis 240 V Wechselstrom nur für 240 V Wechselstrom 03DE02BAS-UC.book Page 4 Friday, August 17, 2001 10:49 AM5 G:\_Upload\4086226111\4086226111SDMN50RUC\04DE-SDMN50RUC\03DE02BAS-UC.fm masterpage:Right SDM-N50R 4-086-226-11 (1)

So stellen Sie Neigung und Höhe ein Mit dem Ständer können Sie den Bildschirm innerhalb der unten abgebildeten Winkel nach Bedarf einstellen. Um den Winkel einzustellen, fassen Sie den LCD-Bildschirm mit beiden Händen unten an den Seiten, wie in der folgenden Abbildung gezeigt. Neigen Sie den LCD-Bildschirm weit genug nach hinten, heben Sie ihn dann bis auf die gewünschte Höhe an, und stellen Sie schließlich die Neigung wie gewünscht ein. Wenn Sie Neigung und Höhe des Bildschirms einstellen, gehen Sie langsam und vorsichtig vor. Achten Sie darauf, den LCD-Bildschirm nicht gegen die Schreibtischplatte oder den Fuß des Bildschirmständers zu stoßen. So können Sie ergonomisch mit dem Bildschirm arbeiten Der Bildschirm ist so konstruiert, daß er sich auf einen angenehmen Sichtwinkel einstellen läßt. Berücksichtigen Sie beim Einstellen des Bildschirmwinkels die Höhe von Schreibtisch und Stuhl, und achten Sie darauf, daß auf dem Bildschirm keine Lichtreflexe auftreten. So erzielen Sie bei dem eingebauten Stereolautsprecher eine gute Tonqualität Im Fuß des Bildschirmständers befindet sich ein eingebauter Stereolautsprecher. Daher empfiehlt es sich, den LCD-Bildschirm so einzustellen, daß er den Ständer nicht berührt. Wenn der Bildschirm auf dem Lautsprecher aufliegt, können hohe Töne, die der Lautsprecher ausgibt, gedämpft werden. Halten Sie Metallgegenstände von den Lautsprecheröffnungen fern. Der Lautsprecher erzeugt ein Magnetfeld, und kleine Metallgegenstände können leicht in die Öffnungen hineinfallen. Darüber hinaus kann das Magnetfeld der Lautsprecher magnetische Datenträger wie Magnetbänder oder Disketten beschädigen. Legen Sie Bänder/Disketten und andere magnetische Datenträger daher nicht zu nahe bei diesem Bildschirm ab. Im hinteren Bereich des Bildschirmständers befinden sich Aussparungen, die eine Baßverstärkung ermöglichen. Blockieren Sie diese Aussparungen nicht mit Papier oder anderen Gegenständen. Andernfalls könnte die Tonqualitätbeeinträchtigt werden. 90°40°50°50° AussparungenAchten Sie aufeinen gewissenAbstand zwischenLCD-Bildschirmund Ständerfuß.Lautsprecher 03DE02BAS-UC.book Page 5 Friday, August 17, 2001 10:49 AM6 G:\_Upload\4086226111\4086226111SDMN50RUC\04DE-SDMN50RUC\03DE02BAS-UC.fm masterpage:Left SDM-N50R 4-086-226-11 (1) Lage und Funktion der Teile und Bedienelemente Weitere Informationen finden Sie auf den in Klammern angegebenen Seiten. 1 Netzschalter und Netzanzeige 1 (Seite 9, 17, 22) Dieser Schalter dient zum Ein- und Ausschalten des Bildschirms. Die Netzanzeige leuchtet grün, wenn der Monitor eingeschaltet ist. Sie blinkt grün und orange, wenn sich der Monitor in einem Energiesparmodus befindet, und leuchtet orange, wenn er in den Stromsparmodus geschaltet ist. 2 Lichtsensor und Benutzersensor (Seite 16, 17, 18) Diese Sensoren messen die Umgebungshelligkeit und erkennen, wenn sich eine Person vor dem Bildschirm aufhält. Achten Sie darauf, den Lichtsensor nicht mit Papier o. ä. abzudecken. 3 Menütaste MENU (Seite 12) Diese Taste dient zum Aufrufen des Hauptmenüs. 4 Kontrasttaste 6 (Seite 12) Diese Taste dient zum Aufrufen des Menüs KONTRAST. 5 Helligkeitstaste 8 (Seite 12) Diese Taste dient zum Aufrufen des Menüs HELLIGKEIT. 6 Lautstärketasten 2 +/– und Tasten M(+)/m(–) (Seite 10, 12) Diese Tasten dienen zum Aufrufen des Menüs LAUTSTÄRKE und fungieren beim Auswählen von Menüoptionen und beim Einstellen von Werten als Tasten M(+)/m(–). 7 Taste INPUT und OK sowie Anzeige (Seite 10, 12) Diese Taste dient zum Auswählen des Videoeingangssignals von Eingang INPUT 1 oder INPUT 2 (HD15/RGB- Eingänge). Mit jedem Tastendruck wechseln das Eingangssignal und die entsprechende Eingangsanzeige. Wenn das Menü auf dem Bildschirm angezeigt wird, fungiert diese Taste als Taste OK. 8 Stereolautsprecher (Seite 10) Dieser Lautsprecher gibt Tonsignale aus. 9 Aussparungen Diese Aussparungen verbessern den Baßklang, der vom Lautsprecher ausgegeben wird. 0 SYSTEM CONNECTOR (Seite 8) Über diesen Eingang werden die Signale von der Media- Engine eingespeist, wenn der Monitor und die Media-Engine mit einem Systemverbindungskabel verbunden sind. qa Kopfhörerbuchse (Seite 10) Hier werden Tonsignale an den Kopfhörer ausgegeben. MENU INPUT

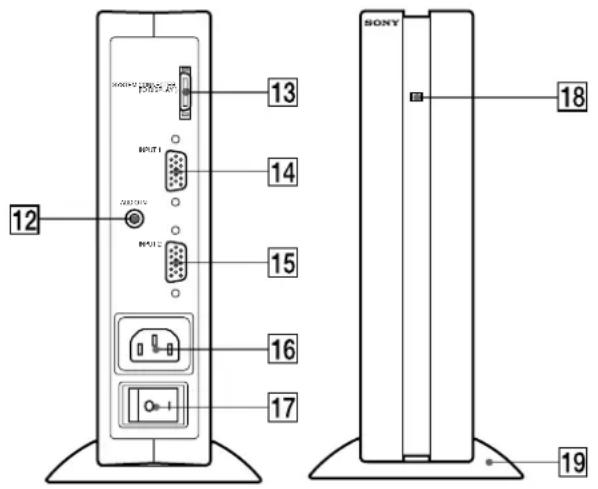

Media-Engine qs Buchse AUDIO IN (Seite 10) Über diese Buchse werden Tonsignale eingespeist, wenn das Gerät an den Audioausgang eines Computers oder an ein anderes Audiogerät angeschlossen ist. qd SYSTEM CONNECTOR (TO DISPLAY) (Seite 8) Über diesen Ausgang werden die Signale an den Monitor weitergeleitet, wenn der Monitor und die Media-Engine mit einem Systemverbindungskabel verbunden sind. qf HD15/RGB-Eingang INPUT 1 (Seite 8) Dieser Anschluß dient zum Einspeisen von RGB- Videosignalen (0,700 Vp-p, positiv) und Synchronisationssignalen.

• DDC (Display Data Channel) ist ein Standard der VESA. qg HD15/RGB-Eingang INPUT 2 (Seite 8) Dieser Anschluß dient zum Einspeisen von RGB- Videosignalen (0,700 Vp-p, positiv) und Synchronisationssignalen. Die Stiftbelegung ist die gleiche wie unter qf erläutert. qh Netzeingang (Seite 9) Dieser Anschluß dient zur Stromversorgung des Monitors. qj Netzschalter (Seite 9) Dieser Schalter dient zum Ein- und Ausschalten des Monitors. Wenn Sie das Gerät am Netzschalter einschalten, schaltet sich der Bildschirm automatisch ein. qk Netzanzeige (Seite 17) Die Netzanzeige leuchtet grün, wenn die Media-Engine eingeschaltet ist. Die Netzanzeige leuchtet rot, wenn der Bildschirm aus-, die Media-Engine aber eingeschaltet ist. Die Anzeige leuchtet orange, wenn sich der Monitor im Stromsparmodus befindet. ql Media-Engine-Ständer Mit Hilfe dieses Ständers können Sie die Media-Engine senkrecht aufstellen. Vorsicht Stellen Sie die Media-Engine unbedingt senkrecht auf, wie auf der Abbildung links gezeigt. Wenn Sie die Media-Engine flach hinlegen, können die Belüftungsöffnungen blockiert werden, was zu Fehlfunktionen führen könnte. Stift Nr. Signal 1Rot 2Grün(Grünsignal mit Synchronisation) 3Blau 4ID(Masse) 5 DDC-Masse* 6 Masse Rot 7 Masse Grün 8 Masse Blau 9 DDC + 5V* 10 Masse 11 ID (Masse) 12 Bidirektionale Daten (SDA)* 13 Horizontale Synchronisation 14 Vertikale Synchronisation 15 Datentakt (SCL)* SYSTEM CONNECTER TO DISPLAY

03DE02BAS-UC.book Page 7 Friday, August 17, 2001 10:49 AM8 G:\_Upload\4086226111\4086226111SDMN50RUC\04DE-SDMN50RUC\03DE02BAS-UC.fm masterpage:Left SDM-N50R 4-086-226-11 (1) Installation Bevor Sie mit dem Monitor arbeiten, überprüfen Sie bitte, ob folgende Teile mitgeliefert wurden:• LCD-Bildschirm• Media-Engine• Media-Engine-Ständer• Netzkabel• Systemverbindungskabel (2 m)(geeigneter Kabeltyp: DP-2)• HD15/RGB-Videosignalkabel• Audiokabel (Stereoministecker)

• Windows Monitor Information Disk/Utility Disk
• Macintosh Utility Disk• Garantiekarte• Diese Bedienungsanleitung Schritt 1:Anschließen der Media- Engine an den Computer Schalten Sie vor dem Anschließen die Media-Engine und den Computer aus.Hinweis Berühren Sie die Stifte des Videosignalkabelanschlusses nicht. Sie könnten die Stifte sonst möglicherweise verbiegen.

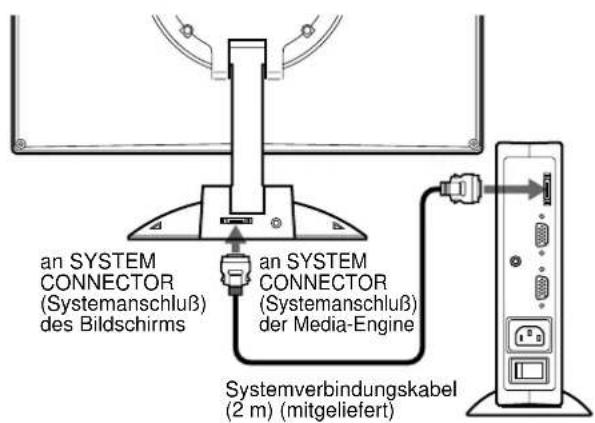

Anschließen an einen IBM PC/AT oder kompatiblen Computer

Anschließen an einen Macintosh Wenn Sie diesen Monitor an einen Macintosh-Computer anschließen, verwenden Sie, wenn nötig, den Macintosh-Adapter. Schließen Sie den Macintosh-Adapter an den Computer an, bevor Sie das Kabel anschließen. Schritt 2:Anschließen des Bildschirms und der Media-Engine Schalten Sie vor dem Anschließen die Media-Engine und den Bildschirm aus.Vorsicht Stellen Sie die Media-Engine unbedingt senkrecht auf, wie auf der Abbildung oben gezeigt. Wenn Sie die Media-Engine flach hinlegen, können die Belüftungsöffnungen blockiert werden, was zu Fehlfunktionen führen könnte. Hinweis Fassen Sie beim Anschließen oder Lösen von Kabelndie Kabelimmer am Stecker.an Anschluß INPUT 1oder INPUT 2HD15/RGB-Videosignalkabel(mitgeliefert)an VideoausgangIBM PC/AT oderkompatibler ComputerIBM PC/AT oderkompatibler Computeran Anschluß INPUT 1oder INPUT 2HD15/RGB-Videosignalkabel(mitgeliefert)an VideoausgangMacintoshan SYSTEMCONNECTOR(Systemanschluß)der Media-EngineSystemverbindungskabel(2 m) (mitgeliefert)an SYSTEMCONNECTOR(Systemanschluß)des Bildschirms 03DE02BAS-UC.book Page 8 Friday, August 17, 2001 10:49 AM9 G:\_Upload\4086226111\4086226111SDMN50RUC\04DE-SDMN50RUC\03DE02BAS-UC.fm masterpage:Right SDM-N50R 4-086-226-11 (1)

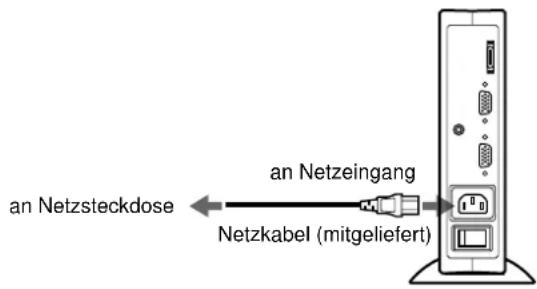

Schritt 3:Anschließen des Netzkabels Media-Engine, Bildschirm und Computer müssen ausgeschaltet sein. Schließen Sie zuerst das Netzkabel an die Media-Engine an, und stecken Sie dann den Netzstecker in eine Netzsteckdose. Schritt 4:Einschalten von Monitor und Computer

Schalten Sie die Media-Engine ein. Der Bildschirm schaltet sich automatisch ein. Die Anzeigen an der Media-Engine und am Bildschirm leuchten grünauf.

Schalten Sie den Computer ein. Die Installation des Monitors ist damit abgeschlossen. Stellen Sie gegebenenfalls das Bild mit den Bedienelementen des Monitors nach Ihren Wünschen ein. Wenn auf dem Bildschirm kein Bild erscheint

• ÜberprüfenSie,obderMonitorkorrektandenComputer angeschlossen ist.

• Überprüfen Sie, ob die Media-Engine eingeschaltet ist.

• Wird KEIN EING SIGNAL auf dem Bildschirm angezeigt, befindet sich der Computer im Energiesparmodus. Drücken Sie eine beliebige Taste auf der Computer-Tastatur, oder bewegen Sie die Maus.

• Erscheint KABEL NICHT VERBUNDEN auf dem Bildschirm, versuchen Sie es mit einem Wechsel des Eingangssignals (Seite 10), und überprüfen Sie, ob das Videoeingangskabel richtig angeschlossen ist.

• Wenn die Meldung NICHT IM ABTASTBEREICH erscheint, schließen Sie wieder Ihren alten Bildschirm an. Stellen Sie dann die Grafikkarte des Computers auf eine Horizontalfrequenz zwischen 30 und 61 kHz und eine Vertikalfrequenz zwischen 48 und 85 Hz ein (bei 75 Hz nur XGA-Modus). Schlagen Sie bitte unter den weiteren Informationen über Bildschirmmeldungen nach (siehe „Fehlersymptome und Abhilfemaßnahmen“ auf Seite 20). Spezielle Treiber werden nicht benötigt Dieser Monitor entspricht dem Plug-and-Play-Standard “DDC”,sodaß alle Daten des Monitors automatisch erkannt werden. Daher muß kein spezifischer Treiber auf dem Computer installiert werden. Wenn Sie den Monitor an den Computer anschließen und diesen dann zum ersten Mal starten, wird möglicherweise der Hardware-Assistent auf dem Bildschirm angezeigt. Gehen Sie in diesem Fall nach den Anweisungen auf dem Bildschirm vor. Der Plug-and-Play-Monitor ist automatisch ausgewählt, so daß Sie ohne weitere Vorbereitungen mit diesem Monitor arbeiten können. Die Vertikalfrequenz wechselt zu 60 Hz. Da das Flimmern auf dem Monitor fast nicht sichtbar ist, können Sie die Einstellung unverändert lassen. Sie brauchen die Vertikalfrequenz nicht auf einen besonders hohen Wert einzustellen. Wenn bei der Kommunikation zwischen Ihrem Computer bzw. Ihrer Grafikkarte und diesem Monitor Probleme auftreten, installieren Sie die Informationsdatei zu diesem Monitor von der “Windows Monitor Information Disk”.Näheres zur Installation finden Sie in der ReadMe- Datei auf der Diskette. an Netzsteckdose Netzkabel (mitgeliefert) an Netzeingang 03DE02BAS-UC.book Page 9 Friday, August 17, 2001 10:49 AM10 G:\_Upload\4086226111\4086226111SDMN50RUC\04DE-SDMN50RUC\03DE02BAS-UC.fm masterpage:Left SDM-N50R 4-086-226-11 (1) Der Stereolautsprecher Sie können Musik, Geräusche und Tondateien über den Stereolautsprecher in Ihrem Monitor wiedergeben lassen. Verbinden Sie die Buchse AUDIO IN über das mitgelieferte Audiokabel (mit Stereoministecker) mit dem Audioausgang des Computers oder eines Audiogeräts. Einstellen der Lautstärke Die Lautstärke wirdimMenü LAUTSTÄRKE eingestellt,das Sie über das Hauptmenü aufrufen können (Seite 11).

Drücken Sie die Tasten 2 +/–. Das Menü LAUTSTÄRKE erscheint auf dem Bildschirm.

Stellen Sie mit den Tasten 2 +/– die Lautstärke ein. Nach etwa 3 Sekunden wird das Menü automatisch ausgeblendet. Wiedergabe über Kopfhörer Sie können die Tonsignale des Computers oder Audiogeräts auch über Kopfhörer wiedergeben lassen. Schließen Sie die Kopfhörer an die Kopfhörerbuchse an. Der Lautsprecher wird ausgeschaltet, wenn Kopfhörer an die Kopfhörerbuchse angeschlossen werden. Auch die Lautstärke der Kopfhörer können Sie im Menü LAUTSTÄRKE einstellen. Hinweise

• Wenn das Hauptmenü auf dem Bildschirm angezeigt wird,läßtsichdie Lautstärke nicht einstellen.
• Wenn sich der Monitor in einem Energie- oder Stromsparmodus befindet, wird über die Lautsprecher nichts ausgegeben. Auswählen des Eingangssignals Über die Eingänge INPUT 1 und INPUT 2 können Sie zwei Computer an diesen Monitor anschließen. Mit der Taste INPUT schalten Sie zwischen den beiden Computern um. Drücken Sie die Taste INPUT. Mit jedem Tastendruck auf INPUT wechseln das Eingangssignal und die dazugehörige Eingangsanzeige („1“ fürINPUT1oder „2“ für INPUT 2). Hinweise
• WenndasHauptmenüauf dem Bildschirm angezeigt wird, läßtsichdas Eingangssignal nicht auswählen.

• Wenn am ausgewählten Eingang kein Signal eingespeist wird, erscheint KEIN EINGANGSSIGNAL oder KABEL NICHT VERBUNDEN auf dem Bildschirm. Nach einigen Sekunden schaltet der Monitor in den Energiesparmodus. Wählen Sie in einem solchen Fall mit der Taste INPUT den anderen Anschluß aus. LAUTSTÄRKE

Einstellen des Monitors Mit den Bildschirmmenüskönnen Sie eine Vielzahl von Einstellungen vornehmen. Navigieren in den Menüs Um das Hauptmenü auf dem Bildschirm aufzurufen, drücken Sie die Taste MENU. Erläuterungen dazu finden Sie auf Seite 12. WählenSie mit den TastenM(+)/m(–) undOK eins der folgenden Menüsaus.Erläuterungen zu den Tasten M(+)/m(–) und OK finden Sie auf Seite 12. Vor dem Einstellen Verbinden Sie den Monitor mit dem Computer, und schalten Sie beide Geräte ein. Die besten Ergebnisse erzielen Sie, wenn Sie mindestens 30 Minuten warten, bevor Sie Einstellungen vornehmen. 1 PHASE (Seite 13) Im Menü PHASE stellen Sie die Phase ein, wenn die Zeichen oder Bilder auf dem gesamten Bildschirm verschwommen erscheinen. Stellen Sie die Phase nach dem Einstellen des Pitch ein. 2 PITCH (Seite 13) Auf dem Menü PITCH stellen Sie den Pitch ein, wenn die Zeichenoder Bilder in bestimmten Bildschirmbereichen verschwommen erscheinen. 3 BILDLAGE H (Seite 13) Im Menü BILDLAGE H können Sie die horizontale Position des Bildes einstellen. MENU PHASE EXI TPHASE EXI TPITCH EXI THBILDLAGE 4 BILDLAGE V (Seite 13) Im Menü BILDLAGE V können Sie die vertikale Position des Bildes einstellen. 5 ZOOM (Seite 14) Im Menü ZOOM können Sie die Bildschärfe je nach Bildseitenverhältnis oder Auflösung des Eingangssignals einstellen. 6 FARBE (Seite 14) ImMenüFARBE könnenSie die Farbtemperatur des Bildes einstellen. Damit legen Sie fest, ob die Farben auf dem Bildschirm eher bläulich oder eher rötlich erscheinen. 7 POSITION MENU (Seite 14) Im Menü POSITION MENU können Sie die Position des Bildschirmmenüs einstellen. 8 ZURÜCK (Seite 15) Im Menü ZURÜCK können Sie die Einstellungen zurücksetzen. 9 Option (Seite 15) Wählen Sie m (Option), wenn Sie die sonstigen Optionen des Monitors einstellen wollen. Zu den Optionen gehören:

Verwenden der Tasten MENU,

Rufen Sie das Hauptmenü auf. DrückenSiedieTasteMENU,umdasHauptmenü auf dem Bildschirm aufzurufen. Wählen Sie das Menü aus, in dem Sie Einstellungenvornehmen wollen. Wählen Sie mit den Tasten M(+)/m(–)dasgewünschte Menü aus. Wählen Sie mit der Taste OK die gewünschte Menüoption aus.

Nehmen Sie im Menü die gewünschten Einstellungen vor. Nehmen Sie mit den Tasten M(+)/m(–)diegewünschte Einstellung vor. Wechseln Sie dann mit der Taste OK zurückzum vorhergehenden Menü. Schließen Sie das Menü. Wenn Sie die Taste MENU einmal drücken, erscheint wieder die normale Anzeige. Wenn Sie keine weitere Taste drücken, wird das Bildschirmmenü nach etwa 30 Sekunden automatisch ausgeblendet.

Zurücksetzen der Einstellungen Sie können die Einstellungen im Menü ZURÜCK zurücksetzen. Erläuterungen dazu finden Sie auf Seite 15. Einstellen des Kontrasts (KONTRAST) Der Kontrastwirdim Menü KONTRAST eingestellt, das Sie über das Hauptmenü aufrufen können (Seite 11). Die Einstellung wird gespeichert und gilt für das Signal vom gerade ausgewählten Eingang.

Drücken Sie die Taste 6 (Kontrast). Das Menü KONTRAST erscheint auf dem Bildschirm. Anzeigen des aktuellen Eingangssignals Die Horizontal- und die Vertikalfrequenz des aktuellen Eingangssignals werden in den Menüs KONTRAST und HELLIGKEIT angezeigt.

Stellen Sie den Kontrastmit den Tasten M(+)/m(–)ein. Nach etwa 3 Sekunden wird das Menü automatisch ausgeblendet. Einstellen des Schwarzwerts für das Bild (HELLIGKEIT) Die Helligkeit wird im Menü HELLIGKEIT eingestellt, das Sie über das Hauptmenü aufrufen können (Seite 11). Die Einstellung wird gespeichert und gilt für das Signal vom gerade ausgewählten Eingang.

Drücken Sie die Taste 8 (Helligkeit). Das Menü HELLIGKEIT erscheint auf dem Bildschirm.

Stellen Sie die Helligkeit mit den TastenM(+)/m(–)ein. Nach etwa 3 Sekunden wird das Menü automatisch ausgeblendet. Wenn der Bildschirm zu hell ist Stellen Sie die Hintergrundbeleuchtung ein. Schlagen Sie dazu unter den Erläuterungen zur Hintergrundbeleuchtung nach (siehe „Einstellen der Hintergrundbeleuchtung“ auf Seite 16). Hinweis Wenn das Hauptmenü auf dem Bildschirm angezeigt wird, lassen sich Helligkeit und Kontrast nicht einstellen. MENU INPUT

MENU 48.4kHz/ 60HzKONTRAST Horizontalfrequenzdes aktuellenEingangssignalsVertikalfrequenz desaktuellenEingangssignals48.4kHz/ 60Hz HKEITELL IG

Korrigieren eines flimmernden oder verschwommenen Bildes (PHASE/PITCH) Wenn am Monitor ein Eingangssignal eingeht, stellt der Monitor mit Hilfe seiner automatischen Einstellfunktion fürdie Bildqualität die Bildposition sowie Phase und Pitch automatisch ein und stellt damit sicher, daß das Bild auf dem Bildschirm scharfundinguterQualität angezeigt wird. Erläuterungen zu dieser Funktion finden Sie unter „Automatische Einstellung der Bildqualität“ auf Seite 18. Bei einigen Eingangssignalen werden Bildposition, Phase und Pitch unter Umständen nicht optimal eingestellt. In diesem Fall können Sie die Einstellungen von Hand vornehmen. Gehen Sie wie im folgenden erläutert vor.Wenn Sie diese Einstellungenvon Hand vornehmen, werden sie im Gerät gespeichert und automatisch abgerufen, wenn am Monitor wieder die gleichen Eingangssignale eingehen. Diese Einstellungen müssen Sie unter Umständen erneut vornehmen, wenn Sie nach dem Anschließen des Computers das Eingangssignal wechseln.

Stellen Sie die Auflösung am Computer auf 1024 ×

Legen Sie die Dienstprogrammdiskette (Utility Disk) ein. Verwenden Sie die für Ihren Computer geeignete Diskette. Für Windows Windows Monitor Information Disk/Utility Disk FürMacintosh Macintosh Utility Disk

Starten Sie die Dienstprogrammdiskette, und rufen Sie das Testmuster auf. Für Windows Klicken Sie auf [Utility Disk]

[Windows]/[Utility.exe]. FürMacintosh Klicken Sie auf [Utility Disk]

Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm.

Wählen Sie mit den Tasten M(+)/m(–)dieOption (PITCH), und drücken Sie dann OK. Das Menü PITCH erscheint auf dem Bildschirm.

Korrigieren Sie mit den Tasten M(+)/m(–)die Bildschirmfarben, bis diese gleichmäßig sind. Stellen Sie das Bild so ein, daß die vertikalen Streifen verschwinden.

Drücken Sie die Taste OK. Das Hauptmenü erscheint auf dem Bildschirm. Wenn auf dem gesamten Bildschirm horizontale Streifen zu sehen sind, stellen Sie im nächsten Schritt die Phase ein.

Wählen Sie mit den Tasten M(+)/m(–)dieOption (PHASE), und drücken Sie dann OK. Das Menü PHASE erscheint auf dem Bildschirm.

Korrigieren Sie mit den Tasten M(+)/m(–)die Bildschirmfarben, bis diese gleichmäßig sind. Stellen Sie das Bild so ein, daß die horizontalen Streifen auf ein Minimum reduziert werden.

Klicken Sie abschließend auf dem Bildschirm auf [END]. Damit wird das Testmuster ausgeschaltet. So setzen Sie die automatische Einstellung der Bildqualität zurück Wählen Sie BS ZURÜCK, und aktivieren Sie die Option im Menü ZURÜCK. Weitere Informationen zum Menü ZURÜCK finden Sie auf Seite 15. Einstellen der Bildposition (BILDLAGE H/BILDLAGE V) Wenn sich das Bild nicht in der Bildschirmmitte befindet, stellen Sie die Bildposition folgendermaßen ein. Diese Einstellungen müssen Sie unter Umständen erneut vornehmen, wenn Sie nach dem Anschließen des Computers das Eingangssignal wechseln.

Starten Sie die Dienstprogrammdiskette (Utility Disk), und rufen Sie das Testmuster auf. Führen Sie Schritt 2 und 3 unter „Korrigieren eines flimmernden oder verschwommenen Bildes (PHASE/ PITCH)“ aus.

Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm.

Wählen Sie mit den Tasten M(+)/m(–)dieOption (BILDLAGE H) oder (BILDLAGE V), und drücken Sie dann OK. Das Menü BILDLAGE H oder BILDLAGE V erscheint auf dem Bildschirm.

Verschieben Sie das Bild nach oben, unten, links oder rechts, bis der Rahmen um das Testmuster verschwindet. Stellen Sie mit den Tasten M(+)/m(–) die Bildposition ein. Im Menü BILDLAGE H können Sie die horizontale Bildposition korrigieren, im Menü BILDLAGE V die vertikale.

Klicken Sie abschließend auf dem Bildschirm auf [END]. Damit wird das Testmuster ausgeschaltet. 03DE02BAS-UC.book Page 13 Friday, August 17, 2001 10:49 AM14 G:\_Upload\4086226111\4086226111SDMN50RUC\04DE-SDMN50RUC\03DE02BAS-UC.fm masterpage:Left SDM-N50R 4-086-226-11 (1) Anzeigen eines Signals mit niedriger Auflösung in der tatsächlichen Auflösung (ZOOM) Der Monitor ist werkseitig so eingestellt, daß das Bild in voller Größe auf dem Bildschirm anzeigt wird, unabhängig von dem Modus oder der Auflösung des Bildes. Sie können das Bild aber auch in der tatsächlichen Auflösung anzeigen lassen.

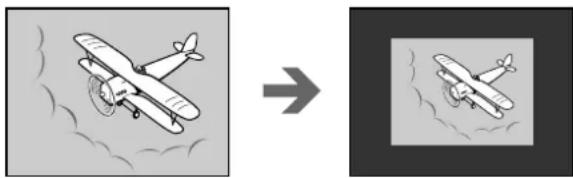

Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm.

Wählen Sie mit den Tasten M(+)/m(–)dieOption (ZOOM), und drücken Sie dann OK. Das Menü ZOOM erscheint auf dem Bildschirm.

Wählen Sie mit der Taste m(–) die Einstellung AUS. Das Eingangssignal wird mit der tatsächlichen Auflösung auf dem Bildschirm angezeigt. So lassen Sie das Bild in voller Größe auf dem Bildschirm anzeigen Wählen Sie in Schritt 3 die Einstellung EIN. Einstellen der Farbtemperatur (FARBE) Mit den Optionen im Menü FARBE können Sie die Farbtemperatur des Bildes einstellen. Dabei ändert sich der Farbwert im weißen Farbfeld. Farben erscheinen bei einer niedrigen Farbtemperatur rötlich, bei einer hohen Farbtemperatur bläulich. Für die Textverarbeitung und andere textorientierte Anwendungen eignet sich in der Regel eine Farbtemperatur von 9300K, für Videoanwendungen eine Farbtemperatur von 6500K. Sie können die Farbtemperatur auf die Werte „5000K“, „6500K“, „9300K“ oder „BENUTZEREINST.“ einstellen.

Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm.

Wählen Sie mit den Tasten M(+)/m(–)dieOption (FARBE), und drücken Sie dann OK. Das Menü FARBE erscheint auf dem Bildschirm.

Wählen Sie mit den Tasten M(+)/m(–)die gewünschte Farbtemperatur aus. 5000K, 6500K und 9300K sind die voreingestellten Farbtemperaturen. Der Standardwert ist 9300K. Wenn Sie die Farbtemperatur auf 6500K und 5000K senken, erscheinen weißeFlächen nicht mehr bläulich, sondern rötlich. Siekönnen die Farbtemperatur für jedes Videoeingangssignal separat einstellen.

Nehmen Sie bei Bedarf eine Feineinstellung der Farbtemperatur vor. Wählen Sie mit den Tasten M(+)/m(–)zunächst die Option EINSTELLEN, und drücken Sie dann OK. Wählen Sie dann mit den Tasten M(+)/m(–)dieOptionR(Rot)oderB (Blau). Stellen Sie dann mit den Tasten M(+)/m(–)die Farbtemperatur ein. Bei dieser Einstellung wird die Farbtemperatur verändert, indem die Rot- oder die Blaukomponente im Vergleich zur Grünkomponente (G) verstärkt oder abgeschwächt wird. Die Grünkomponente bleibt dabei unverändert. Wenn Sie die Farbtemperatur feineinstellen, werden die neuen Farbeinstellungen, die Sie unter BENUTZEREINST. vorgenommen haben, gespeichert und automatisch abgerufen, wenn Sie BENUTZER. auswählen. DieEinstellungunter BENUTZEREINST. giltfürdieSignale von beiden Eingängen. Wenn Sie die Benutzereinstellung für einen Signaleingang ändern, ändert sich daher auch die Einstellung für den anderen Signaleingang. Ändern der Menüposition (POSITION MENU) Sie können das Menü verschieben, wenn es das Bild auf dem Bildschirm verdeckt.

Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm.

Wählen Sie mit den Tasten M(+)/m(–)dieOption (POSITION MENU), und drücken Sie dann OK. Das Menü POSITION MENU erscheint auf dem Bildschirm.

Wählen Sie mit den Tasten M(+)/m(–)die gewünschte Menüposition aus. Sie können das Menü an eine von drei möglichen Positionen im oberen bzw. im unteren Bildschirmbereich oder in die Bildschirmmitte stellen.

Zurücksetzen der Einstellungen (ZURÜCK) Bei diesem Monitor haben Sie zwei Möglichkeiten, die Einstellungen zurückzusetzen. Verwenden Sie dazu das Menü ZURÜCK.

Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm.

Wählen Sie mit den Tasten M(+)/m(–)dieOption0

(ZURÜCK), und drücken Sie dann OK. Das Menü ZURÜCK erscheint auf dem Bildschirm. Setzen Sie die Einstellungen dann anhand der folgenden Anweisungen zurück. Zurücksetzen der Einstellungen für das aktuelle Eingangssignal auf die geeignetsten Werte Wählen Sie mit den Tasten M(+)/m(–)dieOptionBS ZURÜCK, und drücken Sie dann OK. Bei der automatischen Einstellung der Bildqualität setzt dieser Monitor automatisch Bildposition, Phase und Pitch auf die geeignetsten Werte. Wenn die Funktion aktiviert ist, wird die Phase immer dann automatisch eingestellt, wenn am Monitor wieder das gleiche Eingangssignal eingeht. Nach dem Zurücksetzen der Daten wird das Menü ZURÜCK automatisch ausgeblendet, und das Hauptmenü erscheint wieder. Zurücksetzen aller Einstellungen füralle Eingangssignale Wählen Sie mit den Tasten M(+)/m(–) die Option ALLES ZURÜCK, und drücken Sie dann OK. Nach dem Zurücksetzen der Daten wird das Menü ZURÜCK automatisch ausgeblendet, und das Hauptmenü erscheint wieder. So brechen Sie das Zurücksetzen ab Wählen Sie mit den Tasten M(+)/m(–)dieOption , und drücken Sie dann OK. Die Daten werden nicht zurückgesetzt. Das Menü ZURÜCK wird automatisch ausgeblendet, und das Hauptmenü erscheint wieder. Weitere Einstellungen (Option) Sie können folgende weitere Optionen einstellen:

Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm.

Wählen Sie mit den Tasten M(+)/m(–)dasSymbolm aus. Das Optionsmenü erscheint auf dem Bildschirm.

Wählen Sie mit den Tasten M(+)/m(–)die gewünschte Option, und drücken Sie dann OK. Stellen Sie die ausgewählte Option dann anhand der folgenden Anweisungen ein. Erweitern des Klangbildes (STEREO BREIT) Bei dieser Option wird die DSP-Technologie genutzt. Das Klangbildwirdmanipuliert,sodaß die Entfernung zum eingebauten Stereolautsprecher größer wirkt,als sie es tatsächlich ist. Auf diese Weise entsteht der Eindruck eines viel weiteren Klangraumes. Wählen Sie mit den Tasten M(+)/m(–)zunächst die Option (STEREO BREIT), und drücken Sie dann OK. Wählen Sie dann mit den Tasten M(+)/m(–)die Einstellung 2, 1 oder AUS. Mit der erweiterten Stereofunktion wird der Eindruck eines größeren Klangraumes geschaffen. Mit 1 bzw. 2 bewegen Sie den Klangraum in zwei Schritten scheinbar weiter nach vorn auf den Monitor zu. Hinweise

• Wenn der angeschlossene Computer oder das Audiogerät akustische Sonderfunktionen, wie z. B. die Raumklangfunktion, verwendet, schalten Sie diese Funktionen unbedingt aus. Wenn die akustischen Sonderfunktionen anderer Geräte zusammen mit der erweiterten Stereofunktion dieses Geräts benutzt werden, kommt es zu Fehlfunktionen, so daß sich nicht der gewünschte Klangeffekt ergibt.

• Wenn Sie Kopfhörer benutzen, wird diese Funktion automatisch ausgeschaltet. Die Anzeige im Menü STEREO BREIT ändert sich dadurch jedoch nicht.

• Mit der erweiterten Stereofunktion läßt sich der Eindruck eines größeren Klangraums erzeugen, indem analoge in digitale Tonsignale konvertiert werden. Je nach Art der Eingangssignale und je nach Art der Musik ist der Ton unter Umständen jedoch verzerrt. Verringern Sie in diesem Fall die Lautstärke, oder schalten Sie die erweiterte Stereofunktion aus. Betonen der Bässe (BASSANHEBUNG) Bei dieser Option werden die von den Lautsprechern ausgegebenen Bässe verstärkt. Wählen Sie mit den Tasten M(+)/m(–)zunächst die Option (BASSANHEBUNG), und drücken Sie dann OK. Wählen Sie dann mit den Tasten M(+)/m(–)die Einstellung EIN oder AUS. (Fortsetzung) 03DE02BAS-UC.book Page 15 Friday, August 17, 2001 10:49 AM16 G:\_Upload\4086226111\4086226111SDMN50RUC\04DE-SDMN50RUC\03DE02BAS-UC.fm masterpage:Left SDM-N50R 4-086-226-11 (1) Einstellen der Hintergrundbeleuchtung Wenn der Bildschirm zu hell ist, muß die Hintergrundbeleuchtung eingestellt werden. Wählen Sie mit den Tasten M(+)/m(–)zunächst die Option (HINTERGRUNDBEL.), und drücken Sie dann OK. Stellen Sie dann mit den Tasten M (+)/m(–)die gewünschte Hintergrundhelligkeit ein. Automatisches Einstellen der Bildschirmhelligkeit (LICHTSENSOR) Der Monitor ist mit einem Lichtsensor ausgestattet, der die Umgebungshelligkeit erkennt. Über diesen Sensor wird die Helligkeit des Bildschirms automatisch reguliert. Wählen Sie mit den Tasten M(+)/m(–)zunächst die Option (LICHTSENSOR), und drücken Sie dann OK. Wählen Sie dann mit den Tasten M(+)/m(–)die Einstellung EIN oder AUS. Wenn Sie EIN wählen, paßt der Monitor die Helligkeit des Bildschirms automatisch an die Lichtverhältnisse der Umgebung an. Schlagen Sie dazu unter den Erläuterungen zur Bildschirmhelligkeit nach (siehe „Automatische Helligkeitseinstellung (Lichtsensor)“ auf Seite 18). Hinweis Wenn Sie diese Funktion einschalten, ändert sich der Einstellwert der Option HINTERGRUNDBEL. dadurch nicht. Wenn die Bildhelligkeit nach der automatischen Einstellung nicht korrekt ist, können Sie die Hintergrundbeleuchtung von Hand korrigieren. Wenn Sie die Hintergrundbeleuchtung eingestellt haben, reguliert der Monitor die Bildhelligkeit automatisch unter Berücksichtigung des neuen Werts für die Hintergrundbeleuchtung. Einstellen des Stromsparmodus DerMonitorverfügt übereineFunktion, dieihn gesteuertüberdie Stromsparkonfiguration des Computers automatisch in den Stromsparmodus schaltet. Wenn Sie die Stromsparoption auf AUS setzen, schaltet der Monitor nicht in den Stromsparmodus. Wählen Sie mit den Tasten M(+)/m(–)zunächst die Option (STROMSPARMODUS), und drücken Sie dann OK. Wählen Sie dann mit den Tasten M(+)/m(–)die Einstellung EIN oder AUS. Der Benutzersensor Mit Hilfe der Benutzersensorfunktion kann der Monitor in einen Energiesparmodusschalten, wenn sich niemand vor dem Monitor aufhält. Wählen Sie mit den Tasten M(+)/m(–)zunächst die Option (BENUTZERSENSOR), und drücken Sie dann OK. Wählen Sie dann mit den Tasten M(+)/m(–)die Einstellung EIN oder AUS. Wenn diese Option auf EIN gesetzt ist und Sie sich vom Bildschirm entfernen, schaltet der Monitor automatisch in einen Energiesparmodus. Schlagen Sie dazu unter den Erläuterungen zum Energiesparmodus nach (siehe „Die Stromsparfunktion (Benutzersensor/Stromsparmodus)“ auf Seite 17). Auswählen der Sprache für die Bildschirmmenüs Für die Bildschirmmenüs stehen die Sprachen Englisch, Deutsch, Französisch, Spanisch, Italienisch und Japanisch zur Verfügung. Die Standardeinstellung ist Englisch. Wählen Sie mit den Tasten M(+)/m(–)dieOption (LANGUAGE), und drücken Sie dann OK. Wählen Sie dann mit den Tasten M(+)/m(–) eine Sprache aus.

• FRANÇAIS: Französisch

• ITALIANO: Italienisch

• : Japanisch Sperren der Menüs und Bedienelemente Sie können die Einstellungen schützen, indem Sie die Bedienelemente und Menüs sperren. Wählen Sie mit den Tasten M(+)/m(–)dieOption (TASTATUR-SPERRE), und drücken Sie dann OK. Wählen Sie dann mit den Tasten M(+)/m(–)die Einstellung EIN. Jetzt können Sie nur noch den Netzschalter 1 sowie (TASTATUR-SPERRE) im Optionsmenü benutzen. Wenn Sie ein anderes Bedienelement betätigen oder ein anderes Menü auswählen, erscheint das Symbol auf dem Bildschirm. So heben Sie die Sperrung der Bedienelemente und Menüs wieder auf Gehen Sie wie oben erläutert vor, und setzen Sie (TASTATUR- SPERRE) auf AUS. ZZ... 03DE02BAS-UC.book Page 16 Friday, August 17, 2001 10:49 AM17 G:\_Upload\4086226111\4086226111SDMN50RUC\04DE-SDMN50RUC\03DE02BAS-UC.fm masterpage:Right SDM-N50R 4-086-226-11 (1)

Technische Merkmale Die Stromsparfunktion (Benutzersensor/Stromsparmodus) Dieser Monitor entspricht den Energiesparrichtlinien von VESA,

TAR und NUTEK. Wenn der Monitor an einen Computer oder eine Grafikkarte angeschlossen ist, der bzw. die DPMS (Display Power Management Signaling) unterstützt, schaltet er automatisch in den Stromsparmodus. Wenn der Monitor erkennt, daß kein Benutzer anwesend ist, schaltet er in einen Energiesparmodus. 1 Energiesparmodus (Benutzersensor) Wenn der Benutzersensor im Monitor erkennt, daß kein Benutzer anwesend ist, schaltet er nach etwa 20 Sekunden in den Energiesparmodus. Der Energiesparmodus ist ein Stromsparstatus, bei dem die Stromversorgung aller Schaltkreise (mit Ausnahme des Schaltkreises für den Sensor) ausgeschaltet wird, und zwar unabhängig von der Einstellung des Computers. Sobaldder Sensorerkennt, daß wieder ein Benutzer anwesend ist, schaltet der Monitor zurück in den normalen Betriebsmodus. Wenn der Monitor aufgrund der Stromspareinstellungen des Computers in den Stromsparmodus wechselt, so hat dieser Stromsparmodus Priorität vor dem Energiesparmodus. In diesem Fall bleibt der Monitor im Stromsparmodus, unabhängig davon, ob ein Benutzer anwesend ist oder nicht. Um den Monitor in einem solchen Fall wieder in den normalen Betriebsmodus zu schalten, führen Sie eine Aktion aus, die den Stromsparmodus beendet. Hinweis Der Benutzersensor erkennt die An- oder Abwesenheit eines Benutzers bis zu einem Abstand von etwa 60 cm von der Bildschirmoberfläche. Dieser Abstand hängt jedoch auch von der Kleidung des Benutzers und vom Umgebungslicht ab. Wenn der Benutzersensor aufgrund ungünstiger Umgebungsbedingungen nicht ordnungsgemäß funktioniert, setzen Sie die Option für den Benutzersensor auf AUS. Wenn der Monitor nicht aus dem Energiesparmodus in den normalen Betriebsmodus schaltet, weil der Benutzersensor Ihre Anwesenheit nicht erkennt, drücken Sie den Netzschalter 1 zweimal, um den Monitor aus- und dann wieder einzuschalten. 2 Stromsparmodus Die DPMS-Technologie definiert den deaktivierten Modus je nach dem Synchronisationssignal, das vom Computer eingeht. Die Leistungsaufnahme des Monitors beträgt in diesem Modus etwa maximal 3 W, wenn die Stromsparfunktion aktiviert ist. Wenn der Computer in den Stromsparmodus wechselt, geht kein Eingangssignal mehr ein, und KEIN EING SIGNAL erscheint auf dem Bildschirm. Nach einigen Sekunden schaltet der Monitor in den Energiesparmodus.

• “Tiefschlaf” ist ein Energiesparmodus, der von der EPA (Umweltschutzbehörde der USA) definiert wurde. Hinweis Die Stromsparfunktion arbeitet je nach den eingespeisten Synchronisationssignalen unter Umständen nicht ordnungsgemäß.Setzen Sie in diesem Fall die Stromsparfunktion auf AUS. Stromsparstatus Leistungsaufnahme Netzanzeige an der Media-Engine Netzanzeige 1 am Bildschirm Normalbetrieb 35 Wgrüngrün 1 Energiesparmodus ≤ 8 Wgrün abwechselnd grün und orange 2 Stromsparmodus ≤ 3 W orange orange 1 (Netzanzeige am Bildschirm): aus ≤ 3 Wrot aus Netzanzeige an Media-Engine: aus 0 W aus aus Stromsparstatus Synchronisationssignal Deaktiviert (Tiefschlaf)* horizontal: aus / vertikal: aus 03DE02BAS-UC.book Page 17 Friday, August 17, 2001 10:49 AM18 G:\_Upload\4086226111\4086226111SDMN50RUC\04DE-SDMN50RUC\03DE02BAS-UC.fm masterpage:Left SDM-N50R 4-086-226-11 (1) Automatische Helligkeitseinstellung (Lichtsensor) Der Monitor kann die Helligkeit des Bildschirms automatisch auf die Umgebungshelligkeit einstellen. Wenn Sie die Option LICHTSENSOR auf EIN setzen, legt der Monitor einen möglichst günstigen Helligkeitswert für den Bildschirm fest. Standardmäßig ist die Helligkeit der Hintergrundbeleuchtung auf den Höchstwert gesetzt. Wenn Sie LICHTSENSOR auf EIN setzen, stellt der Monitor die Hintergrundbeleuchtung stufenlos auf einen Wert zwischen dem Höchst- und dem Mindestwert ein. Wenn der Benutzer einen Wert fürdie Hintergrundbeleuchtung vordefiniert, wird die Hintergrundbeleuchtung automatisch auf einen Wert zwischen diesem benutzerdefinierten Wert und dem Höchst- bzw. Mindestwert eingestellt. Automatische Einstellung der Bildqualität Wenn ein Eingangssignal in den Monitor eingespeist wird, vergleicht der Monitor dieses Signal mit den werkseitig vordefinierten Modi im Speicher des Monitors und wählt automatisch den Modus aus, bei dem sich in der Bildschirmmitte eine hohe Bildqualität erzielen läßt. Eine Liste der werkseitig vordefinierten Modi finden Sie im Anhang (Appendix). Bei Eingangssignalen, die keinem der werkseitigvoreingestellten Modi entsprechen, legt der Monitor mit Hilfe der Bildeinstellfunktion automatisch Einstellungen für Bildposition, Phase und Pitch fest, die bei einem beliebigen Timing innerhalb des fürdenMonitorgültigen Frequenzbereichs füreinscharfes Bild nötig sind (horizontal: 30 – 61 kHz, vertikal: 48 – 85 Hz). Wennder Monitor zumerstenMalEingangssignaleempfängt,die nicht einem der werkseitig voreingestellten Modi entsprechen, dauert es daher in der Regel länger als im Normalfall, bis ein Bild auf dem Bildschirm erscheint. Die bei diesem Prozeß eingestellten Daten werden automatisch im Gerätgespeichert,so daß der Monitor beim nächsten Mal, wenn das entsprechende Signal eingeht, genauso schnell reagiert wie bei einem werkseitig voreingestellten Signal. Wenn Sie das Bild für einen der Modi einstellen, werden die Einstellungen als Benutzermodus automatisch gespeichert und abgerufen, wann immer das betreffende Eingangssignal eingeht. Hinweis zum Einstellen der Phase Wenn die automatische Einstellung der Bildqualität aktiviert ist, bewegt sich das Bild etwas, wenn am Monitor ein Eingangssignal eingeht, und zwar unabhängig vom gespeicherten Einstellwert. Hinweis Wenn die automatische Einstellung der Bildqualität aktiviert ist, funktionieren nur noch der Netzschalter

und die Taste INPUT. Benutzerdefinierter Helligkeitswert Hintergrundhelligkeit Höchstwert Benutzerdefinierter Wert Mindestwert Automatische Helligkeitsregulierung nach Einstellung durch Benutzer Vordefinierte automatische Einstellung Umgebungshelligkeit Helligkeit beiEinstellung durch Benutzer 03DE02BAS-UC.book Page 18 Friday, August 17, 2001 10:49 AM19 G:\_Upload\4086226111\4086226111SDMN50RUC\04DE-SDMN50RUC\03DE02BAS-UC.fm masterpage:Right SDM-N50R 4-086-226-11 (1)

Störungsbehebung Lesen Sie bitte im folgenden Abschnitt nach, bevor Sie sich an den Kundendienst wenden. Bildschirmmeldungen Wenn am Eingangssignal ein Fehler vorliegt, erscheint eine der folgenden Warnmeldungen auf dem Bildschirm. Schlagen Sie bitte die zugehörige Abhilfemaßnahme nach (siehe „Fehlersymptome und Abhilfemaßnahmen“ auf Seite 20). Wenn NICHT IM ABTASTBEREICH auf dem Bildschirm erscheint Diese Meldung gibt an, daß das Eingangssignal nicht den technischen Daten des Monitors entspricht. Überprüfen Sie folgendes. Wenn „xx.x kHz/xx Hz“ auf dem Bildschirm erscheint Diese Meldung gibt an, daß der Monitor die Horizontal- oder Vertikalfrequenz nicht unterstützt. Die Zahlen geben die Horizontal- und Vertikalfrequenz des aktuellen Eingangssignals an. Horizontalfrequenzen von über 100 kHz und Vertikalfrequenzen von über 100 Hz erscheinen als 99,9 kHz bzw. 99 Hz. Wenn „AUFLÖSUNG > XGA“ auf dem Bildschirm erscheint Diese Meldung gibt an, daß der Monitor die Auflösung nicht unterstützt. Wenn KEIN EING SIGNAL auf dem Bildschirm erscheint Diese Meldung gibt an, daß kein Signal eingespeist wird oder daß am gerade ausgewählten Eingang kein Eingangssignal eingeht. EINGANG: Hier wird der zur Zeit ausgewählte Eingang angegeben (EINGANG: 1 oder EINGANG: 2). IN STROMSPARMODUS Etwa 4 Sekunden, nachdem die Meldung erscheint, wechselt der Monitor in den Stromsparmodus. Wenn KABEL NICHT VERBUNDEN auf dem Bildschirm erscheint Diese Meldung gibt an, daß das Videosignalkabel nicht mehr an den zur Zeit ausgewählten Eingang angeschlossen ist. EINGANG: Hier wird der zur Zeit ausgewählte Eingang angegeben (EINGANG: 1 oder EINGANG: 2). IN STROMSPARMODUS Etwa 4 Sekunden, nachdem die Meldung erscheint, wechselt der Monitor in den Stromsparmodus. NICHT IM ABTASTBERE HCIxx . xkHz / xxHz INFORMATION

INFORMATION 03DE02BAS-UC.book Page 19 Friday, August 17, 2001 10:49 AM20 G:\_Upload\4086226111\4086226111SDMN50RUC\04DE-SDMN50RUC\03DE02BAS-UC.fm masterpage:Left SDM-N50R 4-086-226-11 (1) Fehlersymptome und Abhilfemaßnahmen Wenn ein Problem auf den angeschlossenen Computer oder andere Geräte zurückzuführen ist, schlagen Sie bitte in der Dokumentation zu dem angeschlossenen Gerätnach. Führen Sie die Selbstdiagnosefunktion (Seite 22)aus, wenn sich ein Problemmitdenimfolgenden empfohlenen Maßnahmen nicht beheben läßt. Symptom Überprüfen Sie bitte folgendes: Es wird kein Bild angezeigt Die Netzanzeige leuchtet nicht • Das Netzkabel muß korrekt angeschlossen sein. Die Netzanzeige leuchtet rot • Der Netzschalter 1 muß eingeschaltet sein. Die Netzanzeige blinkt rot •Überprüfen Sie, ob das Systemverbindungskabel korrekt angeschlossen ist und alle Stecker fest in den Buchsen sitzen (Seite 8).

• Schalten Sie den Monitor am Netzschalter aus und dann wieder ein. Die Netzanzeige 1 leuchtet nicht, oder die Netzanzeige 1 leuchtet nicht auf, wenn der Netzschalter 1 gedrückt wird

• Der Netzschalter 1 muß eingeschaltet sein.

• Der Netzschalter an der Media-Engine muß eingeschaltet sein.

• Überprüfen Sie, ob das Systemverbindungskabel korrekt angeschlossen ist und alle Stecker fest in den Buchsen sitzen (Seite 8). Die Netzanzeige 1 leuchtet grün oder blinkt orange

• Verwenden Sie die Selbstdiagnosefunktion (Seite 22). Die Netzanzeige 1 leuchtet abwechselnd grün und orange

• Der Monitor wechselt nicht aus dem Energiesparmodus in den normalen Betriebsmodus, weil der Benutzersensor die Anwesenheit eines Benutzers nicht erkennt. Drücken Sie den Netzschalter 1 zweimal, um den Monitor aus- und dann wieder einzuschalten. Wenn Sie die Option für den Benutzersensor auf AUS setzen, schaltet der Monitor nicht in den Energiesparmodus (Seite 16).

KABEL NICHT VERBUNDEN

erscheint auf dem Bildschirm

• Überprüfen Sie, ob das Videosignalkabel korrekt angeschlossen ist und alle Stecker fest in den Buchsen sitzen (Seite 8).

• Das Eingangssignal muß korrekt ausgewählt sein (Seite 10).

• Achten Sie darauf, daß am Videoeingangsanschluß keine Stifte verbogen oder eingedrückt sind.

• Ein nicht mitgeliefertes Videosignalkabel ist angeschlossen. Wenn Sie ein nicht mitgeliefertes Videosignalkabel anschließen, erscheint KABEL NICHT VERBUNDEN auf dem Bildschirm, und dann schaltet das Gerät in den Stromsparmodus. Dies ist keine Fehlfunktion. Die Meldung KEIN EING SIGNAL erscheint auf dem Bildschirm, oder die Netzanzeige 1 leuchtet orange.

• Überprüfen Sie, ob das Videosignalkabel korrekt angeschlossen ist und alle Stecker fest in den Buchsen sitzen (Seite 8).

• Das Eingangssignal muß korrekt ausgewählt sein (Seite 10).

• Achten Sie darauf, daß am Videoeingangsanschluß keine Stifte verbogen oder eingedrückt sind. xDurch den angeschlossenen Computer oder andere Geräte verursachte Probleme

• Der Computer befindet sich im Stromsparmodus. Drücken Sie eine beliebige Taste auf der Computer-Tastatur, oder bewegen Sie die Maus.

• Überprüfen Sie, ob der Computer eingeschaltet ist. Wenn NICHT IM ABTASTBEREICH auf dem Bildschirm erscheint xDurch den angeschlossenen Computer oder andere Geräte verursachte Probleme

• Stellen Sie sicher, daß die Videofrequenz im für den Monitor angegebenen Bereich liegt. Wenn Sie einen älteren Monitor durch diesen Monitor ersetzt haben, schließen Sie den alten Monitor wieder an und stellen eine Frequenz im folgenden Bereich ein: Horizontal: 30 – 61 kHz, Vertikal: 48 – 85 Hz (nur XGA-Modus, 75 Hz) Sie arbeiten mit einem Windows- System

• Wenn Sie einen älteren Monitor durch diesen Monitor ersetzt haben, schließen Sie den alten Monitor wieder an und gehen folgendermaßen vor: Installieren Sie die Diskette „Windows Monitor Information Disk“ (Seite 9), und wählen Sie aus den Sony-Monitoren im Auswahlfenster für Monitore in Windows diesen Monitor („SDM-N50R“)aus. Sie arbeiten mit einem Macintosh- System

Anzeigen des Namens, der Seriennummer und des Herstellungsdatums des Monitors Während Videosignale am Monitor eingehen, halten Sie die Taste MENU mehr als 5 Sekunden lang gedrückt, um ein Feld mit Informationen zum Monitor anzuzeigen. Läßt sich ein Problem mit den oben angegebenen Maßnahmen nicht beheben, wenden Sie sich an einen autorisierten Sony- Händler. Halten Sie die folgenden Informationen bereit:

• Modellbezeichnung und technische Daten des Computers und der Grafikkarte Das Bild flimmert, springt, oszilliert oder ist gestört

• Stellen Sie Pitch und Phase ein (Seite 13).

• Entfernen Sie alle möglichen Quellen elektrischer oder magnetischer Felder wie andere Monitore, Laserdrucker, Ventilatoren, Leuchtstoffröhren oder Fernsehgeräte aus der Nähe des Monitors.

• Halten Sie den Monitor von Stromleitungen fern, oder schützen Sie den Monitor durch eine Magnetabschirmung.

• Schließen Sie das Netzkabel des Monitors an eine andere Netzsteckdose, möglichst an einem anderen Stromkreis, an. xDurch den angeschlossenen Computer oder andere Geräte verursachte Probleme

• Schlagen Sie in der Anleitung zur Grafikkarte die korrekte Monitoreinstellung nach.

• Überprüfen Sie, ob der Grafikmodus (VESA, Macintosh 19 Zoll Farbe usw.) und die Frequenz des Eingangssignals von diesem Monitor unterstützt werden (siehe Anhang/ Appendix). Auch wenn die Frequenz innerhalb des unterstützten Bereichs liegt, arbeiten einige Grafikkarten möglicherweise mit einem Synchronisationsimpuls, der füreine korrekte Synchronisation des Monitors zu kurz ist.

• Stellen Sie die Auffrischungsrate am Computer (Vertikalfrequenz) auf den Wert ein, mit dem Sie die besten Bilder erzielen. Das Bild ist verschwommen • Stellen Sie Helligkeit und Kontrast ein (Seite 12).

• Stellen Sie Pitch und Phase ein (Seite 13). Doppelbilder sind zu sehen • Verwenden Sie keine Bildschirmverlängerungskabel und/oder Videoschaltboxen, wenn dieses Phänomen auftritt.

• Überprüfen Sie, ob alle Stecker fest in den jeweiligen Buchsen sitzen. Das Bild ist nicht zentriert, oder die Bildgröße ist nicht korrekt

• Stellen Sie Pitch und Phase ein (Seite 13).

• Stellen Sie die Bildposition ein (Seite 13). Beachten Sie, daß bei bestimmten Videomodi die Anzeige nicht den gesamten Bildschirm füllt. Das Bild ist zu klein • Setzen Sie die Option ZOOM auf EIN (Seite 14). xDurch den angeschlossenen Computer oder andere Geräte verursachte Probleme

• Stellen Sie die Auflösung des Computers und des Bildschirms aufeinander ein. Wellenförmige oder elliptische Moiré-Effekte sind sichtbar

• Stellen Sie Pitch und Phase ein (Seite 13). Die Farbe ist nicht gleichmäßig • Stellen Sie Pitch und Phase ein (Seite 13). Weiß sieht nicht weiß aus • Stellen Sie die Farbtemperatur ein (Seite 14). Die Bedienelemente am Monitor funktionieren nicht ( erscheint auf dem Bildschirm.)

• Wenn die Menüsperre auf EIN gesetzt ist, setzen Sie sie auf AUS (Seite 16). Der Monitor schaltet sich nach einer Weile aus

• Setzen Sie die Stromsparfunktion auf AUS (Seite 16).

• Setzen Sie den Benutzersensor auf AUS (Seite 16). xDurch den angeschlossenen Computer oder andere Geräte verursachte Probleme

• Deaktivieren Sie die Stromsparfunktion des Computers. Symptom Überprüfen Sie bitte folgendes: INFORMATION

SER NO : 1234567 MANUFACTURED : 2001-52 MENU BeispielModellnameSeriennummerWoche und Jahrder Herstellung 03DE02BAS-UC.book Page 21 Friday, August 17, 2001 10:49 AM22 G:\_Upload\4086226111\4086226111SDMN50RUC\04DE-SDMN50RUC\03DE02BAS-UC.fm masterpage:Left SDM-N50R 4-086-226-11 (1) Selbstdiagnosefunktion Dieser Monitor verfügt über eine Selbstdiagnosefunktion. Wenn an dem Monitor oder am Computer (an den Computern) ein Problem auftritt, erscheint ein leerer Bildschirm, und die Netzanzeige 1 leuchtet grün auf oder blinkt orange. Wenn die Netzanzeige 1 orange leuchtet, befindet sich der Computer im Stromsparmodus. DrückenSieeinebeliebigeTasteaufder Computer-Tastatur, oder bewegen Sie die Maus. Wenn die Netzanzeige 1 grünleuchtet

Schalten Sie das Gerät am Netzschalter aus. Lösen Sie die Videosignalkabel von den Anschlüssen INPUT 1 und INPUT 2 der Media-Engine.

Schalten Sie den Monitor am Netzschalter aus und dann wieder ein. Wenn alle vier Farbbalken (weiß,rot,grün, blau) angezeigt werden, funktioniert der Monitor ordnungsgemäß. Schließen Sie die Videoeingangskabel wieder an, und überprüfen Sie den Zustand des/der Computer(s). Wenn die Farbbalken nicht erscheinen, liegt möglicherweise ein Fehler am Monitor vor. Wenden Sie sich mit der Beschreibung des Problems an einen autorisierten Sony-Händler. Wenn die Netzanzeige 1 orange blinkt Schalten Sie den Monitor am Netzschalter 1 aus und dann wieder ein. Wenn die Netzanzeige 1 jetzt grün leuchtet, funktioniert der Monitor ordnungsgemäß. Wenn die Netzanzeige 1 immer noch blinkt, liegt möglicherweise ein Fehler am Monitor vor. Ermitteln Sie das Intervall, in dem die Netzanzeige 1 orange blinkt (in Sekunden), und wenden Sie sich mit der Beschreibung des Problems an einen autorisierten Sony-Händler. Notieren Sie sich unbedingt die Modellbezeichnung und die Seriennummer des Monitors. Notieren Sie sich außerdem das Fabrikat und Modell Ihres Computers und der Grafikkarte. Technische Daten LCD-Bildschirm Bildschirmtyp: a-Si-TFT- Aktivmatrix Bildgröße: 38 cm Eingangssignalformat RGB-Betriebsfrequenz* Horizontal: 30 – 61 kHz Vertikal: 48 – 85 Hz (bei 75 Hz nur XGA-Modus) Auflösung Horizontal: bis zu 1024 Punkte Vertikal: bis zu 768 Zeilen Eingangssignalpegel RGB-Videosignal 0,700 Vp-p, 75 Ohm, positiv Synchronisationssignal TTL-Pegel, 2 kOhm, positiv oder negativ (separates horizontales und vertikales Signal oder zusammengesetztes Synchronisationssignal) 0,3 Vp-p, 75 Ohm, negativ (GrünsignalmitSynchronisation) Audioausgang 2 W × 2 Kopfhörerbuchse Stereominibuchse geeignet fürImpedanzvon16– 48 Ohm Buchse AUDIO IN Stereominibuchse für Impedanz von 47 kOhm für 0,5 V effektiven Mittelwert Betriebsspannung 100 bis 240 V, 50 – 60 Hz, 0,55 – 0,3 A Leistungsaufnahme bis zu 35 W Betriebstemperatur 5 – 35 °C Abmessungen (B/H/T) Bildschirm (aufrecht stehend): ca. 356 × 347 × 185 mm Media-Engine (ohne Ständer): ca. 45 × 180 × 180 mm Media-Engine (mit Ständer): ca. 94 × 185 × 180 mm Gewicht Bildschirm: ca. 2,7 kg Media-Engine (mit Ständer): ca. 0,85 kg Plug & Play DDC2B/DDC2Bi ZubehörErläuterungen dazu finden Sie auf Seite 8. *EmpfohleneWertefür das horizontale und vertikale Timing

• Das horizontale Synchronbreitenverhältnis sollte bei mehr als 4,8 % des horizontalen Gesamt-Timing oder bei 0,8 µSek. liegen, je nachdem, welcher Wert höher ist.

• Die horizontale Austastbreite sollte über 2,5 µSek. liegen.

• Die vertikale Austastbreite sollte über 450 µSek. liegen. Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten. Netzanzeige1 amBildschirms 03DE02BAS-UC.book Page 22 Friday, August 17, 2001 10:49 AM3 Índice
