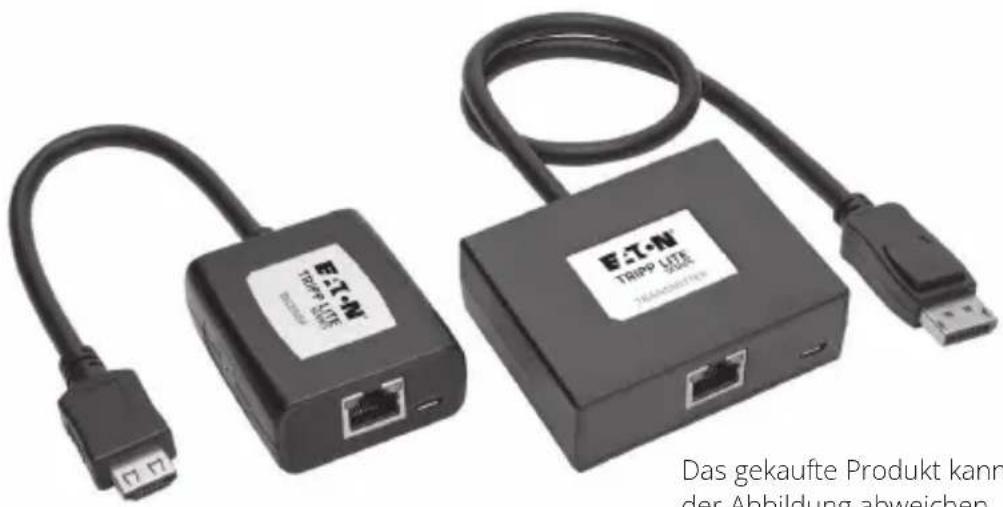

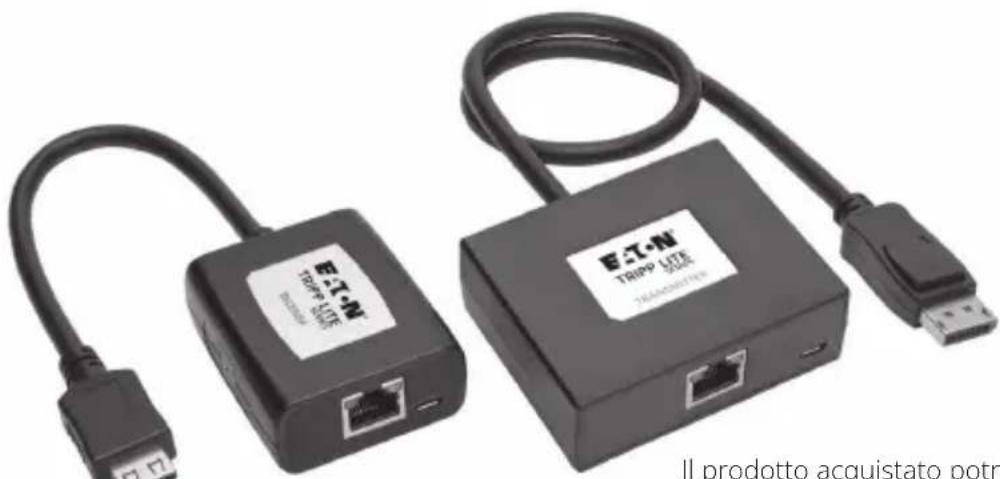

BEDIENUNGSANLEITUNG B1501A1HDMI Tripp Lite

• Wandelt ein DisplayPort-Audio-/Videosignal zur Verwendung mit einem HDMI-Display um

• Verlängert ein 1080p-Videosignal (60 Hz) auf bis zu 38 m oder ein 1080i-Videosignal (60 Hz) auf bis zu 45 m.

• Unterstützt 24-Bit True Color (8Bit pro Kanal) und Stereo-Audio

• Das Empfangsgerät verfügt über eine eingebaute Entzerrungssteuerung zur Anpassung des Videobildes

• USB-Micro-B-Anschlüsse versorgen die Sende- und Empfängereinheiten mit Strom; keine externen Netzteile erforderlich

• Der HDMI-Anschluss mit Riegeln sorgt für eine sicherere Verbindung

• Plug-and-Play; keine Software oder Treiber erforderlich

• B150-1A1-HDMI Transmitter-Einheit

• B150-1A1-HDMI Empfängereinheit

• (x2) USB Micro-B Kabel – 1 m

• Schraubenzieher für Entzerrungseinstellung

• 24 AWG-Volldraht-Cat6-Patchkabel der N202-Baureihe

• USB-Micro-B-Ladekabel (nur Laden) der UR05C-Baureihe

• U280-002-W12-USB-Ladegerät mit 2 Anschlüssen

• UAC-1B-USB-Ladegerät mit 1 Anschluss 23-08-380-9338B3.indb 2623-08-380-9338B3.indb 26 3/4/2024 4:28:35 PM3/4/2024 4:28:35 PM27 Installation Systemanforderungen Anmerkungen:

1. Prüfen Sie, ob die gesamte Installation ordnungsgemäß funktioniert, bevor Sie die

Kabel durch Decken/Wände ziehen.

2. UmdiemaximaleEntfernungundLeistungzuerreichen,mussein24AWG-

Volldraht-Cat5e/6-Kabel verwendet werden. Die Verwendung von Cat5e/6- LitzenkabelnoderKabelnmiteinemgrößerenQuerschnittals24AWGführtzu einer kürzeren Verlängerungsstrecke. Cat6-Kabel der N202-Baureihe werden aus 24 AWG-Volldrahtkabeln hergestellt.

3. Stellen Sie sicher, dass alle angeschlossenen Geräte vor der Installation

• Computer mit einem DisplayPort-Ausgangsanschluss*

• Bildschirm mit einem HDMI-Eingangsanschluss *AudiounterstützungerforderteineDisplayPort-Quelle,diefürdieUnterstützungvon Audio aktiviert ist.

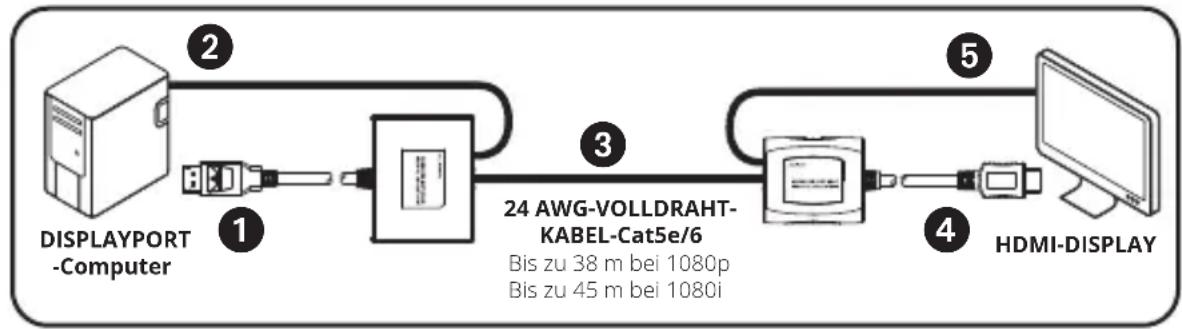

Schließen Sie das integrierte DisplayPort-Kabel der Sendeeinheit an den DisplayPort-Ausgangsanschluss des Computers an.

Verbinden Sie das mitgelieferte USB-Micro-B-Kabel mit der Sendeeinheit und einem USB-Anschluss am Computer oder einer USB-Steckdose. Die grüne und die orangefarbene LED an den RJ45- Anschlüssen der Sendeeinheit leuchten auf, um anzuzeigen, dass sie über das USB-Micro-B-Kabel mit Strom versorgt wird.

Verbinden Sie den RJ45-Anschluss des Senders mit einem Cat5e/6- Kabel mit dem RJ45-Anschluss des Empfängers. Hinweis: Sehen Sie sich die Installationsdiagramme für die maximale Verlängerungsdistanzbei1080p-und1080i-Videoauösungenan.

Schließen Sie das eingebaute HDMI-Kabel der Empfängereinheit an einen Eingangsanschluss eines HDMI-Monitors an.

Verbinden Sie das mitgelieferte USB-Micro-B-Kabel mit der Empfängereinheit und einem USB-Anschluss am Display oder einer USB-Steckdose. Die grüne LED am RJ45-Anschluss des Empfängers leuchtet auf, um anzuzeigen, dass er über das USB-Micro-B-Kabel mit Strom versorgt wird.

Schalten Sie die DisplayPort-Quelle und das HDMI-Display ein. Die orangefarbene LED am RJ45-Anschluss des Empfängergeräts leuchtet auf, um anzuzeigen, dass es ein Signal von der Quelle empfängt.

Verwenden Sie bei Bedarf die Entzerrungssteuerung, um das Videobild anzupassen. Hinweis: Eine ungeeignete Entzerrungseinstellung kann dazu führen, dass überhaupt kein Bild angezeigt wird. Wenn ein Bild auf Ihrem Monitor nicht angezeigt wird, versuchen Sie, die Entzerrung anzupassen. 23-08-380-9338B3.indb 2823-08-380-9338B3.indb 28 3/4/2024 4:28:36 PM3/4/2024 4:28:36 PM29 Fehlerbehebung Wenn Sie nach Befolgung der Installationsanweisungen kein akzeptables Bild erhalten, versuchen Sie die folgenden Tipps zur Fehlerbehebung:

1. Sind die mit dem Produkt gelieferten USB-Micro-B Kabel

angeschlossen und mit einer funktionierenden Stromquelle verbunden? Damit das Produkt ordnungsgemäß funktioniert, muss es an die USB-Micro-B-Kabel angeschlossen sein und von diesen mit Strom versorgt werden.

2. Wurde die Stromversorgung der DisplayPort-Quelle vor der

Installation ausgeschaltet? Falls nicht, starten Sie Ihren Computer neu.

3. WelcheAuösungwollenSieerreichen? Einzelheiten zur

maximalen Entfernung und Auösung nden Sie in den Abschnitten Produktmerkmale und Installation in diesem Handbuch. Je kürzer die Verlängerungsstrecke ist, desto höher ist die Auösung, die Sie erzielen können. Wenn Sie kein akzeptables Bild empfangen können, versuchen Sie, die Videoauösung Ihres Computerzu verringern oder die Aktualisierungsrate einzustellen.

4. Welche Art von Verkabelung verwenden Sie? Eine

minderwertige Verkabelung kann zu einer schlechten Performance führen. Daher ist es wichtig, dass Sie Kabel verwenden, welche die von Ihnen gewünschte Videoauösung unterstützen. Um eine maximale Entfernung und Auösung zu erreichen, müssen Sie 24 AWG-Volldraht-UTP-Kabel (wie Kabel der Baureihe N202) verwenden.

5. Prüfen Sie Ihre Kabel, um sicherzustellen, dass sie

einwandfrei funktionieren. Schließen Sie zum Beispiel Ihr Cat5e/6-Kabel zwischen einem Computer und einem Netzwerk an, um zu überprüfen, ob es eine Netzwerkverbindung herstellt. 23-08-380-9338B3.indb 2923-08-380-9338B3.indb 29 3/4/2024 4:28:36 PM3/4/2024 4:28:36 PM30 Fehlerbehebung

6. Gibt es irgendwelche Patchfelder oder andere Geräte

zwischen den Sende- und Empfängereinheiten? Das DisplayPort zu HDMI über Cat5 Extender Kit ist für die direkte Verbindung vom Sender zum Empfänger über ein UTP-Kabel konzipiert. Je mehr Verbindungspunkte zwischen Quelle und dem entfernten Monitor bestehen, desto wahrscheinlicher ist eine Verschlechterung des Signals, was zu einer schlechten Performance führt. Falls es ein Patchfeld oder ein anderes Gerät dazwischen gibt, sollten Sie es aus der Installation entfernen.

7. Gibt es einen Splitter, einen Schalter oder ein anderes Gerät

zwischen dem Computer und dem Sender oder zwischen dem Empfänger und dem Display? Das DisplayPort zu HDMI über Cat5 Extender Kit ist so konzipiert, dass der Sender direkt mit dem Quell- Computer und der Empfänger direkt mit dem Display verbunden werden kann. Falls es einen Splitter, einen Schalter oder ein anderes Gerät dazwischen gibt, sollten Sie ihn bzw. es aus der Installation entfernen.

8. Überprüfen Sie Ihre Verkabelung auf eventuelle Schäden,

die bei der Installation entstanden sind. Wenn sich ein Kabelsteckverbinder beim Durchziehen durch Decken/Wänden löst oder der Kabelmantel beschädigt wird, sodass die Verkabelung frei liegt, können Sie nicht die maximale Performance erreichen.

9. BendensichdieSende-und/oderEmpfängereinheitenin

einemBereich,indemsieerhöhtenTemperaturenausgesetzt sind? Wenn das Produkt überhitzt, funktioniert es nicht richtig. 23-08-380-9338B3.indb 3023-08-380-9338B3.indb 30 3/4/2024 4:28:36 PM3/4/2024 4:28:36 PM31 Garantie
