BEDIENUNGSANLEITUNG B127A1A1BHBH Tripp Lite

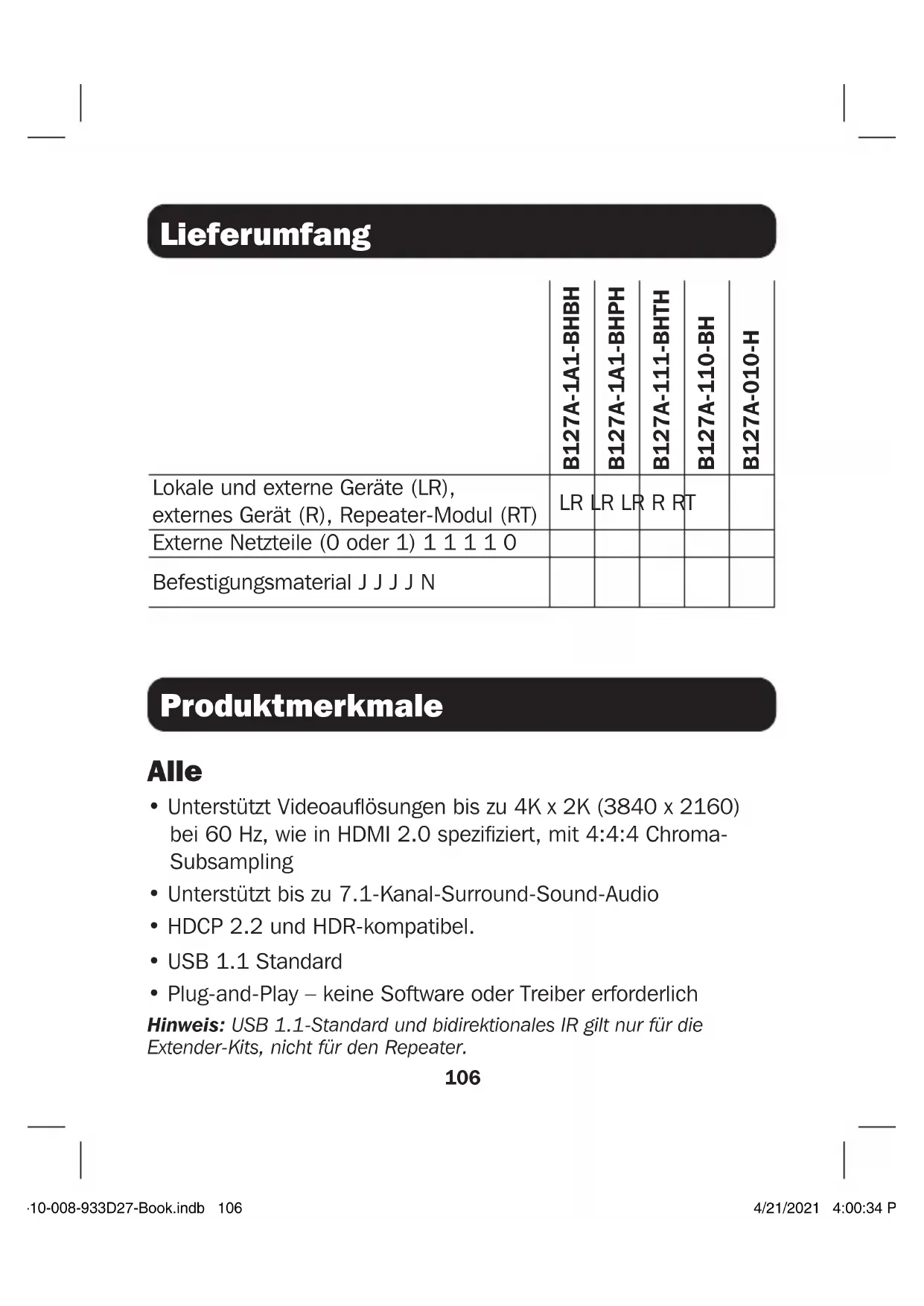

B127A-110-BH B127A-010-H Lokale und externe Geräte (LR), externes Gerät (R), Repeater-Modul (RT) LR LR LR R RT Externe Netzteile (0 oder 1) 1 1 1 1 0 Befestigungsmaterial J J J J N Lieferumfang Produktmerkmale Alle

• Unterstützt Videoauflösungen bis zu 4K x 2K (3840 x 2160) bei 60 Hz, wie in HDMI 2.0 spezifiziert, mit 4:4:4 Chroma- Subsampling

• Unterstützt bis zu 7.1-Kanal-Surround-Sound-Audio

• HDCP 2.2 und HDR-kompatibel.

• Plug-and-Play – keine Software oder Treiber erforderlich Hinweis: USB 1.1-Standard und bidirektionales IR gilt nur für die Extender-Kits, nicht für den Repeater. 20-10-008-933D27-Book.indb 10620-10-008-933D27-Book.indb 106 4/21/2021 4:00:34 PM4/21/2021 4:00:34 PM107 Produktmerkmale

• Verlängert die Reichweite von 4K x 2K (3840 x 2160) bei 60 Hz-Signal (wie in HDMI 2.0 spezifiziert) bis zu 70 m von der Quelle entfernt

• Eingebauter lokaler HDMI-Anschluss unterstützt 4K bei 60 Hz Signal

• Fernbedienbare Empfängereinheit mit integrierter Entzerrungsregelung (EQ) und automatischer EDID- Bildanpassung

• Unterstützt bis zu 7.1-Kanal-Surround-Sound-Audio

• Der Empfänger verfügt über einen Toslink-Anschluss für die Audioausgabe

• Plug-and-Play – keine Software oder Treiber erforderlich

• Unterstützt bidirektionale IR- und USB 1.1-Funktion durch DIP- Schalterauswahl

• Enthält Befestigungsmaterial, mit dem sowohl die lokale Sende- als auch die externe Empfangseinheit an der Wand, im Rack oder an einem Mast montiert werden können

• Die Power-over-Cable-(PoC)-Funktion ermöglicht es, ein externes Netzteil entweder an der Sender- oder an der Empfängerseite anzuschließen und beide Geräte mit Strom zu versorgen 20-10-008-933D27-Book.indb 10720-10-008-933D27-Book.indb 107 4/21/2021 4:00:34 PM4/21/2021 4:00:34 PM108 Produktmerkmale

• HDMI über Cat6-Power-over-Cable-(PoC)-Extender-Kit mit Pigtail-Empfänger

• Verlängert die Reichweite von 4K x 2K (3840 x 2160) bei 60 Hz-Signal (wie in HDMI 2.0 spezifiziert) bis zu 70 m von der Quelle entfernt

• Eingebauter lokaler HDMI-Anschluss unterstützt 4K bei 60 Hz Signal

• Fernbedienbare Empfängereinheit mit integrierter Entzerrungsregelung (EQ) und automatischer EDID- Bildanpassung mit 30 cm HDMI-Kabel (Stecker)

• Unterstützt bis zu 7.1-Kanal-Surround-Sound-Audio

• Plug-and-Play – keine Software oder Treiber erforderlich

• Enthält Befestigungsmaterial, mit dem sowohl die lokale Sende- als auch die externe Empfangseinheit an der Wand, im Rack oder an einem Mast montiert werden können

• Die Power-over-Cable-Funktion (PoC) ermöglicht es, ein externes Netzteil an den Sender anzuschließen und beide Geräte mit Strom zu versorgen 20-10-008-933D27-Book.indb 10820-10-008-933D27-Book.indb 108 4/21/2021 4:00:34 PM4/21/2021 4:00:34 PM109 Produktmerkmale

• Externer Transceiver mit integrierter Entzerrungsregelung (EQ), automatischer EDID-Bildanpassung und RJ45- Erweiterungsanschluss für den Anschluss an den nächsten B127A-110-BH

• Der Transceiver verfügt über einen Toslink-Anschluss für die Audioausgabe

• Verlängert und erweitert ein 4K x 2K (3840 x 2160) bei 60 Hz-Signal, wie in HDMI 2.0 spezifiziert, in einer über- Cat6-Installation, sodass mehrere Monitore an verschiedenen Punkten in einer Kette platziert werden können, indem bis zu vier B127A-110-BH-Einheiten hinzugefügt werden

• Verlängert ein 4K (3840 x 2160) bei 60 Hz-Signal oder ein 1080p bei 60 Hz-Signal um bis zu 70 m von jedem externen/Repeater zur nächsten Einheit in der Kette (in einer vollständigen vierstufigen Daisy-Chain-Installation), ein 4K (3840 x 2160) bei 60 Hz-Signal auf bis zu 280 m oder ein 1080p bei 60 Hz-Signal um bis zu 152 m von der Quelle zur letzten externen Einheit in der Kette

• Unterstützt bis zu 7.1-Kanal-Surround-Sound-Audio

• Der Transceiver verfügt über einen Toslink-Anschluss für die Audioausgabe 20-10-008-933D27-Book.indb 10920-10-008-933D27-Book.indb 109 4/21/2021 4:00:34 PM4/21/2021 4:00:34 PM110 Produktmerkmale

• Plug-and-Play – keine Software oder Treiber erforderlich

• Befestigungsmaterial für die Wand-, Gestell- oder Mastmontage ist im Lieferumfang enthalten

• Die Power-over-Cable-(PoC)-Funktion ermöglicht es, ein externes Netzteil entweder an der Sender- oder an der Empfängerseite anzuschließen und angeschlossene Geräte mit Strom zu versorgen B127A-110-BH

• HDMI über Cat6-Power-over-Cable-(PoC)-Transceiver

• Funktioniert mit dem B127A-111-BHTH, um ein 4K x 2K (3840 x 2160) bei 60 Hz-Signal, wie in HDMI 2.0 spezifiziert, um bis zu 70 m zu verlängern

• Dieser Transceiver verfügt über eine integrierte Entzerrungssteuerung (EQ) und eine automatische EDID- Bildanpassung sowie einen RJ-45-Erweiterungsanschluss für den Anschluss an den nächsten B127A-110-BH

• Der Transceiver verfügt über einen Toslink-Anschluss für die Audioausgabe 20-10-008-933D27-Book.indb 11020-10-008-933D27-Book.indb 110 4/21/2021 4:00:34 PM4/21/2021 4:00:34 PM111 Produktmerkmale B127A-010-H

• Der Repeater verlängert die Übertragung eines 4K x 2K (3840 x 2160) bei 60 Hz-Signals, wie in HDMI 2.0 spezifiziert auf bis zu 120 m

• Power-over-Cable-(PoC)-Technologie bedeutet, dass keine externe Stromversorgung des Geräts benötigt wird

• HDCP 2.2 und HDR-konform.

• Unterstützt bis zu 7.1-Kanal-Surround-Sound-Audio Optionales Zubehör:

• N202-Serie Cat6 24 AWG Volldraht-Patchkabel

• P569-XXX-CERT oder P568-XXX-2A-Serie HDMI 2.0-Hochgeschwindigkeitskabel 20-10-008-933D27-Book.indb 11120-10-008-933D27-Book.indb 111 4/21/2021 4:00:34 PM4/21/2021 4:00:34 PM112 Haftungsausschluss Bitte überprüfen Sie vor der Installation die folgenden Einstellungen Ihrer Quelle(n) und Fernseher/Monitor(e):

1. Stellen Sie die Anzeige auf 60 Hz ein. Überprüfen Sie die

Werkeinstellungen, da Standardeinstellungen auf eine niedrigere Frequenz (Hz) als angegeben eingestellt sein können.

2. Stellen Sie sicher, dass die Eingangseinstellung Ihres Monitors

auf HDMI 2.0 eingestellt ist. Einige Bildschirme haben möglicherweise die Standardeinstellung bei HDMI 1.4.

3. Vergewissern Sie sich, dass auf Ihrem Monitor die HDR-

Funktion aktiviert ist. Bei einigen Bildschirmen ist diese Funktion möglicherweise werkseitig deaktiviert.

4. Prüfen Sie, ob die Einstellung Ultra HD (UHD) Deep Color

auf Ihrem Fernseher/Monitor aktiviert ist. Bestätigen Sie mit dem Hersteller Ihres Fernsehers/Monitors, welche HDMI- Anschlüsse UHD Deep Color unterstützen.

5. Überprüfen Sie den USB/IR-DIP-Schalter, da die

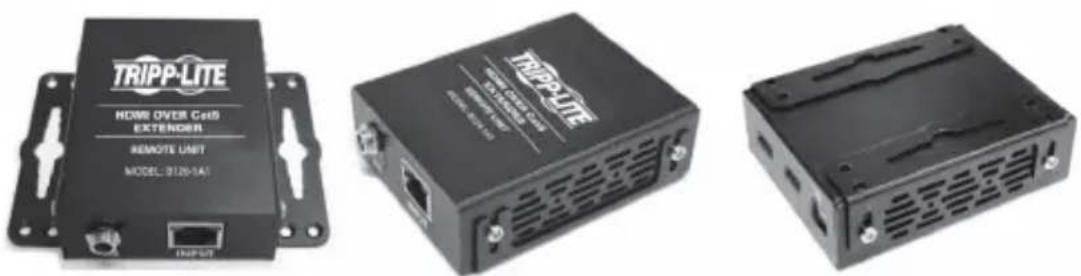

Standardeinstellung auf „IR“ eingestellt ist. Hinweis: Wenn Sie einen lokalen Monitor an Ihre Installation anschließen möchten, muss die Einstellung „UHD Deep Color“ möglicherweise auf Ihrem lokalen Fernseher/Monitor deaktiviert werden (je nach Marke/Modell), um eine 4K/60 Hz-Auflösung zu erreichen. 20-10-008-933D27-Book.indb 11220-10-008-933D27-Book.indb 112 4/21/2021 4:00:34 PM4/21/2021 4:00:34 PM113 Montageanleitung (nur ausgewählte Modelle) B127A-1A1-BHBH, B127A-1A1-BHPH, B127A-111-BHTH und B127A-110-BH werden mit Montagematerial geliefert, das eine Vielzahl von Montagemethoden ermöglicht. Die folgenden Abbildungen zeigen, wie die mitgelieferten Montagehalterungen für unterschiedliche Installationen angebracht werden können. Hinweis: Das Modell, das in den folgenden Abbildungen gezeigt wird, dient nur zu Illustrationszwecken. Ihr Produkt kann je nach Modellnummer, Größe oder Anschlussausrichtung variieren. Die Montageoptionen für alle IP-Geräte sind die gleichen. Wandhalterung 19"-Rack-Montage Mastenmontage 20-10-008-933D27-Book.indb 11320-10-008-933D27-Book.indb 113 4/21/2021 4:00:34 PM4/21/2021 4:00:34 PM114 Installation des Standard-Extender-Kits Hinweise:

1) Prüfen Sie, dass die gesamte Installation ordnungsgemäß funktioniert,

bevor Sie Kabel durch Decken/Wände ziehen.

2) Um eine maximale Reichweite und Leistung zu erreichen, verwenden

Sie 24 AWG-Volldrahtkabel der Kategorie 6. Die Verwendung von Cat6- Litzenkabeln oder Kabeln mit einem höheren Querschnitt (AWG) als 24 AWG führt zu einer kürzeren Verlängerungsstrecke. Kabel mit höherem Querschnitt, z. B. 26 AWG, haben eine geringere Übertragungsfähigkeit als Kabel mit geringerem Querschnitt. Alle Cat6-Kabel der N202-Serie von Tripp Lite werden mit 24 AWG-Volldrahtkabeln hergestellt.

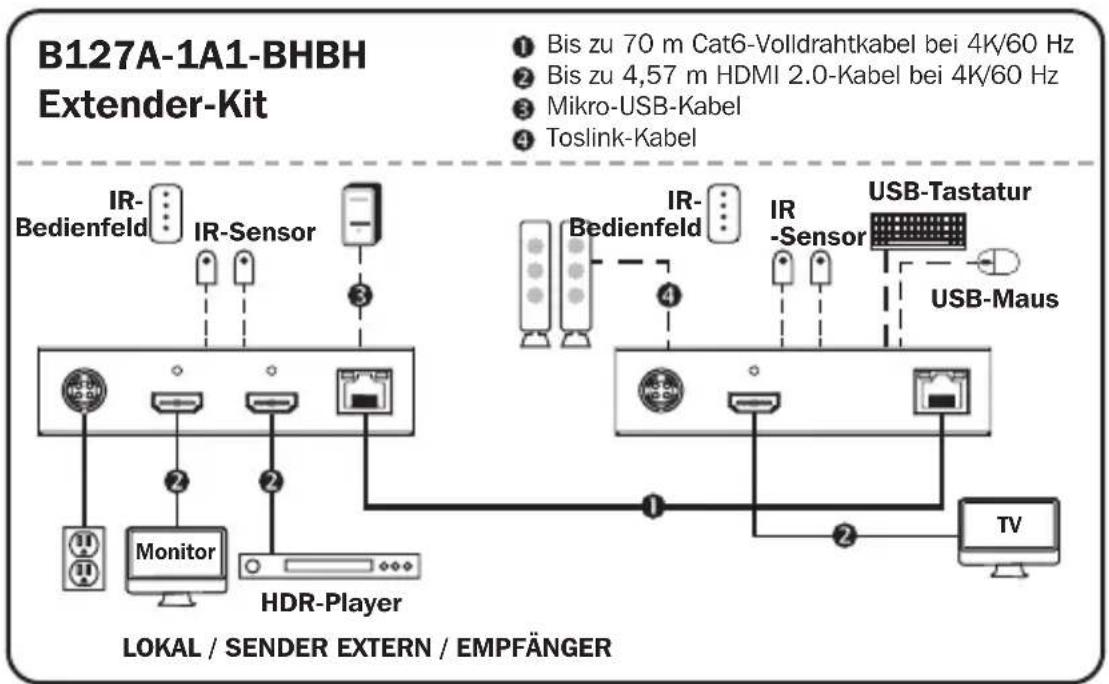

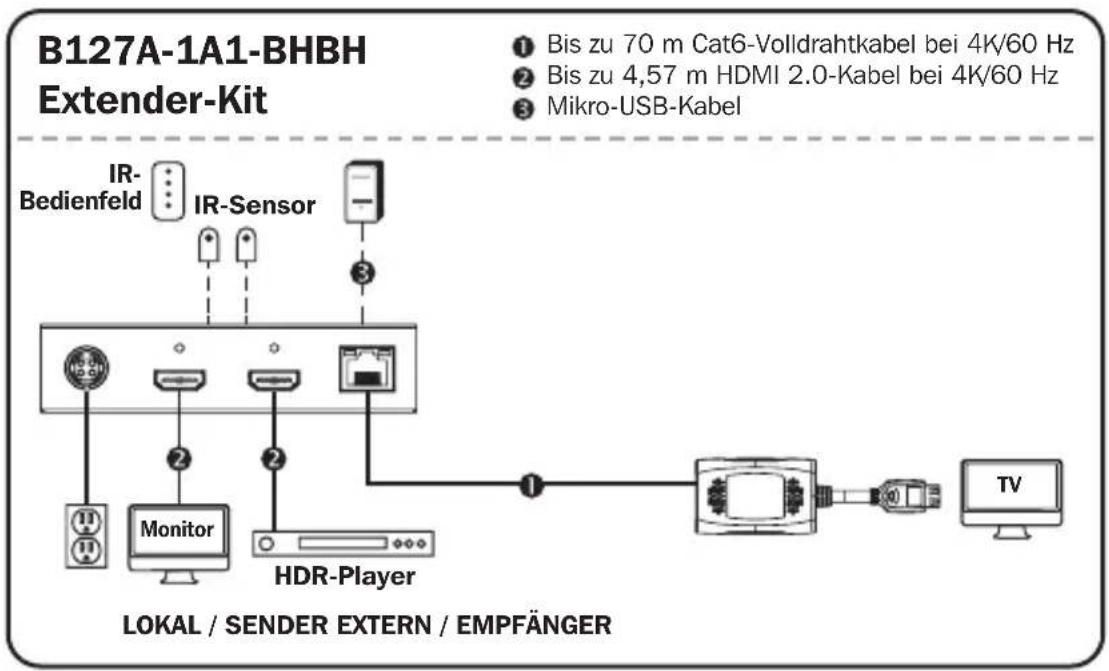

3) Das Installationsdiagramm zeigt ein Gerät B127A-1A1-BHBH.

4) Aufgrund der in den Sendeeinheiten integrierten Power-over-Cable-

(PoC)-Technologie ist für die externen Empfängereinheiten keine externe Stromversorgung erforderlich.

USB-Tastatur USB-Maus Bis zu 70 m Cat6-Volldrahtkabel bei 4K/60 Hz Bis zu 4,57 m HDMI 2.0-Kabel bei 4K/60 Hz Mikro-USB-Kabel Toslink-Kabel IR- Bedienfeld

1. Stellen Sie sicher, dass alle Geräte in der Installation –

z. B. Fernsehgeräte, Blu-ray™-Player und der Sender AUS geschaltet sind.

2. Schließen Sie die HDMI-Quelle mit einem HDMI 2.0-Kabel

(z. B. Kabel der Serien P569-XXX-CERT oder P568-XXX-2A von Tripp Lite) an den Anschluss INPUT (EINGANG) an der lokalen Sendeeinheit an.

3. Optional für B127A-1A1-BHBH: Verwenden Sie ein

HDMI 2.0-Kabel (z. B. Kabel der Serien P569-XXX-CERT oder P568-XXX-2A von Tripp Lite) und schließen Sie einen lokalen Monitor an den Anschluss „LOCALOUT“ der lokalen Sendeeinheit B127A-1A1-BHBH an.

4. Optional: Für eine größere Reichweite schließen Sie

ein B127A-010-H Signal-Repeater-Modul über Cat6- Verkabelung an den Sender und Empfänger an. Weitere Informationen finden Sie unter B127A-010-H Produkt Funktionen.

5. Verbinden den RJ45-Anschluss an der lokalen Sendeeinheit

mit dem RJ45-Anschluss an der externen Empfängereinheit mit einem Cat6-Kabel.

6. Verbinden Sie den HDMI-Anschluss der externen

Empfängereinheit mit einem HDMI 2.0-Kabel (z. B. Kabel der Tripp Lite Serie P569-XXX-CERT oder P568-XXX-2A) mit einem Monitor.

7. Schalten Sie Ihre angeschlossenen Fernseher/Monitore ein.

Die LOKALE (orange) LED leuchtet auf, um anzuzeigen, dass der lokale Anschluss an einen Bildschirm angeschlossen ist. 20-10-008-933D27-Book.indb 11520-10-008-933D27-Book.indb 115 4/21/2021 4:00:34 PM4/21/2021 4:00:34 PM116 Installation des Standard-Extender-Kits

8. Schließen Sie die externe Stromversorgung entweder an

die Sende- oder die Empfangseinheit an. Schließen Sie das Gerät an eine verfügbare Wandsteckdose oder einen Tripp- Lite-Überspannungsschutz, eine Stromverteilereinheit (PDU) oder eine unterbrechungsfreie Stromversorgung (USV) an. Die POWER-LED (grün) an der lokalen Sendereinheit leuchtet auf, um anzuzeigen, dass das Gerät von der externen Stromversorgung mit Strom versorgt wird. Die POWER-LED (grün) an der externen Empfängereinheit leuchtet auf, um anzuzeigen, dass das Gerät über die PoC-Technologie Strom von der lokalen Sendeeinheit erhält.

9. Schalten Sie die Stromversorgung der HDMI-Quelle ein. Die

LED OUTPUT (orange) an der lokalen Sendeeinheit leuchtet, um anzuzeigen, dass ein Signal von der Quelle empfangen wird.

10. Die (orangefarbene) RJ45-LED leuchtet sowohl an der

lokalen Sende- als auch an der externen Empfängereinheit, um anzuzeigen, dass ein Signal von der anzuzeigenden Quelle empfangen wird. Der Bildschirm sollte nun auf dem angeschlossenen Monitor angezeigt werden. 20-10-008-933D27-Book.indb 11620-10-008-933D27-Book.indb 116 4/21/2021 4:00:34 PM4/21/2021 4:00:34 PM117 Installation des Standard-Extender-Kits Hinweise:

1) Prüfen Sie, dass die gesamte Installation ordnungsgemäß funktioniert,

bevor Sie Kabel durch Decken/Wände ziehen.

2) Um eine maximale Reichweite und Leistung zu erreichen, verwenden

Sie 24 AWG-Volldrahtkabel der Kategorie 6. Die Verwendung von Cat6- Litzenkabeln oder Kabeln mit einem höheren Querschnitt (AWG) als 24 AWG führt zu einer kürzeren Verlängerungsstrecke. Kabel mit höherem Querschnitt, z. B. 26 AWG, haben eine geringere Übertragungsfähigkeit als Kabel mit geringerem Querschnitt. Alle Cat6-Kabel der N202-Serie von Tripp Lite werden mit 24 AWG-Volldrahtkabeln hergestellt.

3) Das Installationsdiagramm zeigt ein Gerät B127A-1A1-BHPH.

4) Aufgrund der in den Sendeeinheiten integrierten Power-over-Cable-

(PoC)-Technologie ist für die externen Empfängereinheiten keine externe Stromversorgung erforderlich.

1. Stellen Sie sicher, dass alle Geräte in der Installation –

z. B. Fernsehgeräte, Blu-ray™-Player und der Sender AUS geschaltet sind.

2. Schließen Sie die HDMI-Quelle mit einem HDMI 2.0-Kabel

(z. B. Kabel der Serien P569-XXX-CERT oder P568-XXX-2A von Tripp Lite) an den Anschluss INPUT (EINGANG) an der lokalen Sendeeinheit an.

3. Optional für B127A-1A1-BHPH: Verwenden Sie ein

HDMI 2.0-Kabel (z. B. Kabel der Serien P569-XXX-CERT oder P568-XXX-2A von Tripp Lite) und schließen Sie einen lokalen Monitor an den Anschluss „LOCALOUT“ des lokalen Senders B127A-1A1-BHPH an.

4. Optional: Für eine größere Reichweite schließen Sie ein

B127A-010-H Signal-Repeater-Modul über Cat6-Verkabelung an den Sender und Empfänger an. Weitere Informationen finden Sie unter B127A-010-H

5. Verbinden Sie den RJ45-Anschluss an der lokalen

Sendeeinheit mit dem RJ45-Anschluss an der externen Empfangseinheit mit einem Cat6-Kabel.

Schließen Sie das HDMI-Kabel der externen Empfängereinheit an einen Monitor/Fernseher an.

7. Schalten Sie Ihre angeschlossenen Fernseher/Monitore ein.

Die LOKALE (orange) LED leuchtet auf, um anzuzeigen, dass der lokale Anschluss an einen Bildschirm angeschlossen ist. 20-10-008-933D27-Book.indb 11820-10-008-933D27-Book.indb 118 4/21/2021 4:00:34 PM4/21/2021 4:00:34 PM119 Installation des Standard-Extender-Kits

8. Schließen Sie die externe Stromversorgung an die

Sendereinheit an. Schließen Sie das Gerät an eine verfügbare Wandsteckdose oder einen Tripp-Lite- Überspannungsschutz, eine Stromverteilereinheit (PDU) oder eine unterbrechungsfreie Stromversorgung (USV) an. Die POWER-LED (grün) an der lokalen Sendereinheit leuchtet auf, um anzuzeigen, dass das Gerät von der externen Stromversorgung mit Strom versorgt wird. Die POWER-LED (grün) an der externen Empfängereinheit leuchtet auf, um anzuzeigen, dass das Gerät über die PoC-Technologie Strom von der lokalen Sendeeinheit erhält.

9. Schalten Sie die Stromversorgung der HDMI-Quelle ein. Die

LED OUTPUT (orange) an der lokalen Sendeeinheit leuchtet, um anzuzeigen, dass ein Signal von der Quelle empfangen wird.

10. Die (orangefarbene) RJ45-LED leuchtet sowohl an der

lokalen Sende- als auch an der externen Empfängereinheit, um anzuzeigen, dass ein Signal von der anzuzeigenden Quelle empfangen wird. Der Bildschirm sollte nun auf dem angeschlossenen Monitor angezeigt werden. 20-10-008-933D27-Book.indb 11920-10-008-933D27-Book.indb 119 4/21/2021 4:00:34 PM4/21/2021 4:00:34 PM120 Installation des Standard-Extender-Kits Hinweise:

1) Prüfen Sie, dass die gesamte Installation ordnungsgemäß funktioniert,

bevor Sie Kabel durch Decken/Wände ziehen.

2) Um eine maximale Reichweite und Leistung zu erreichen, verwenden

Sie 24 AWG-Volldrahtkabel der Kategorie 6. Die Verwendung von Cat6- Litzenkabeln oder Kabeln mit einem höheren Querschnitt (AWG) als 24 AWG führt zu einer kürzeren Verlängerungsstrecke. Kabel mit höherem Querschnitt, z. B. 26 AWG, haben eine geringere Übertragungsfähigkeit als Kabel mit geringerem Querschnitt. Alle Cat6-Kabel der N202-Serie von Tripp Lite werden mit 24 AWG-Volldrahtkabeln hergestellt.

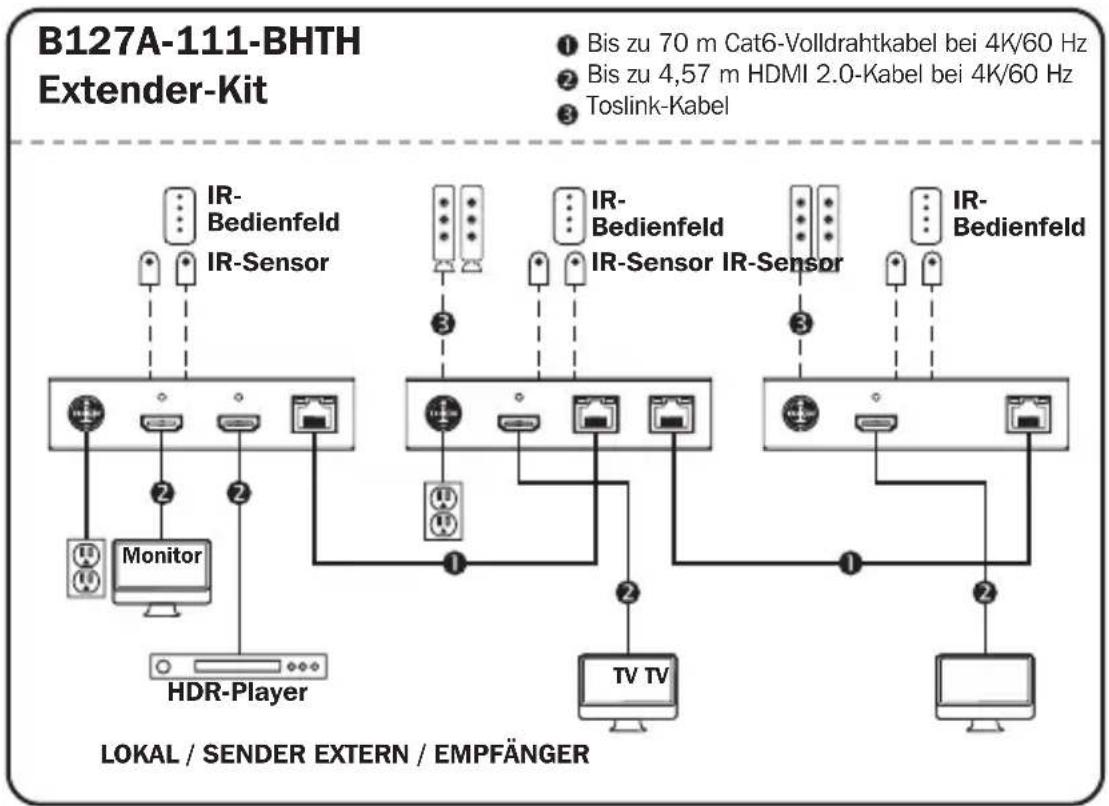

3) Das Installationsdiagramm zeigt ein Gerät B127A-111-BHTH.

4) Aufgrund der in den Sendeeinheiten integrierten Power-over-Cable-

(PoC)-Technologie ist für die externen Empfängereinheiten keine externe Stromversorgung erforderlich.

1. Stellen Sie sicher, dass alle Geräte in der Installation –

z. B. Fernsehgeräte, Blu-ray™-Player und der Sender AUS geschaltet sind.

2. Schließen Sie die HDMI-Quelle mit einem HDMI 2.0-Kabel

(z. B. Kabel der Serien P569-XXX-CERT oder P568-XXX-2A von Tripp Lite) an den Anschluss INPUT (EINGANG) an der lokalen Sendeeinheit an.

3. Optional für B127A-111-BHTH: Verwenden Sie ein

HDMI 2.0-Kabel (z. B. Kabel der Serien P569-XXX-CERT oder P568-XXX-2A von Tripp Lite) und schließen Sie einen lokalen Monitor an den an den Anschluss „LOCALOUT“ des lokalen Senders B127A-111-BHTH an.

4. Verbinden Sie den RJ45-Anschluss an der lokalen

Sendeeinheit mit dem RJ45-Anschluss an der externen Empfängereinheit mit einem Cat6-Kabel.

5. Verbinden Sie den HDMI-Anschluss der externen Empfänger-

oder Transceivereinheit mit einem HDMI 2.0-Kabel (z. B. Kabel der Tripp Lite Serie P569-XXX-CERT oder P568-XXX- 2A) mit einem Monitor.

6. Schalten Sie Ihre angeschlossenen Fernseher/Monitore ein.

Die LOKALE (orange) LED leuchtet auf, um anzuzeigen, dass der lokale Anschluss an einen Bildschirm angeschlossen ist. 20-10-008-933D27-Book.indb 12120-10-008-933D27-Book.indb 121 4/21/2021 4:00:34 PM4/21/2021 4:00:34 PM122 Installation des Standard-Extender-Kits

7. Schließen Sie das externe Netzteil an den Sender an.

Schließen Sie das Gerät an eine verfügbare Wandsteckdose oder einen Tripp-Lite-Überspannungsschutz, eine Stromverteilungseinheit (PDU) oder eine unterbrechungsfreie Stromversorgung (USV) an. Die POWER-LED (grün) an der lokalen Sendereinheit leuchtet auf, um anzuzeigen, dass das Gerät von der externen Stromversorgung mit Strom versorgt wird. Die POWER-LED (grün) an der externen Empfängereinheit leuchtet auf, um anzuzeigen, dass das Gerät über die PoC-Technologie Strom von der lokalen Sendeeinheit erhält.

8. Schalten Sie die Stromversorgung der HDMI-Quelle ein. Die

LED OUTPUT (orange) an der lokalen Sendeeinheit leuchtet, um anzuzeigen, dass ein Signal von der Quelle empfangen wird.

9. Die (orangefarbene) RJ45-LED leuchtet sowohl an der

lokalen Sende- als auch an der externen Empfangseinheit, um anzuzeigen, dass ein Signal von der anzuzeigenden Quelle empfangen wird. Der Bildschirm sollte nun auf dem angeschlossenen Monitor angezeigt werden. 20-10-008-933D27-Book.indb 12220-10-008-933D27-Book.indb 122 4/21/2021 4:00:34 PM4/21/2021 4:00:34 PM123 Transceiver-Verkettung Installation (nur B127A-110-BH) Hinweise:

1) Prüfen Sie, dass die gesamte Installation ordnungsgemäß

funktioniert, bevor Sie Kabel durch Decken/Wände ziehen.

2) Um eine maximale Reichweite und Leistung zu erreichen, verwenden

Sie 24 AWG-Volldrahtkabel der Kategorie 5e/6 Die Verwendung von Cat5e/6-Litzenkabeln oder Kabeln mit einem höheren Querschnitt (AWG) als 24 AWG führt zu einer kürzeren Verlängerungsstrecke. Kabel mit höherem Querschnitt, z. B. 26 AWG, haben eine geringere Übertragungsfähigkeit als Kabel mit geringerem Querschnitt. Alle Cat6-Kabel der N202-Serie von Tripp Lite werden mit 24 AWG- Volldrahtkabeln hergestellt.

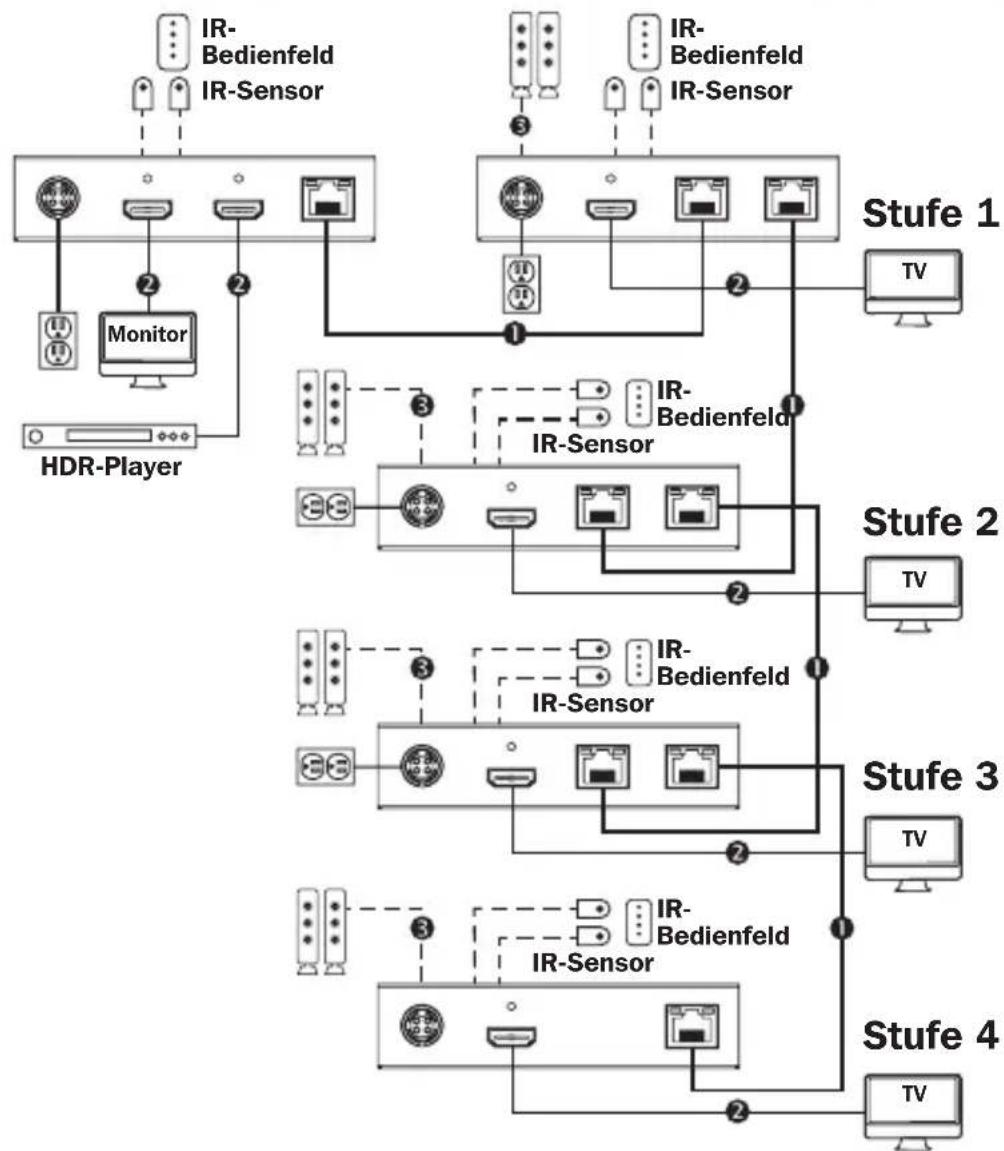

3) Das Installationsdiagramm zeigt die Installationen B127A-111-BHTH

1. Stellen Sie sicher, dass alle Geräte in der Installation –

z. B. Fernsehgeräte, Blu-ray™-Player und der Sender AUS geschaltet sind.

2. Schließen Sie die HDMI-Quelle mit einem HDMI-Kabel der

Tripp Lite P568-Serie an den Anschluss INPUT (EINGANG) des B127A-111-BHTH an.

3. Schließen Sie einen lokalen Monitor mit einem HDMI-Kabel

der Tripp Lite P568-Serie an den HDMI-Anschluss LOCAL an.

4. Schließen Sie das externe Netzteil an das lokale

Gerät an und verbinden Sie es mit einem Tripp-Lite- Überspannungsschutz, einer Stromverteilereinheit (PDU) oder einer unterbrechungsfreien Stromversorgung (USV). Die grünen RJ45-LEDs leuchten auf, um anzuzeigen, dass Strom von der externen Spannungsversorgung empfangen wird.

5. Verbinden Sie einen der RJ45-Ausgangsanschlüsse an der

lokalen Einheit mit einem Cat5e/6-Kabel mit dem RJ45- Eingangsanschluss des Transceivers B127A-110-BH.

6. Schließen Sie einen Monitor mit einem HDMI-Kabel der

Tripp Lite P568-Serie an den Anschluss HDMI AUSGANG der Transceiver-Einheit an. Transceiver-Verkettung Installation (nur B127A-110-BH) 20-10-008-933D27-Book.indb 12520-10-008-933D27-Book.indb 125 4/21/2021 4:00:34 PM4/21/2021 4:00:34 PM126 Transceiver-Verkettung Installation (nur B127A-110-BH)

7. Die grüne Netz-LED und die grünen RJ45-LEDs am

Transceiver leuchten auf, um anzuzeigen, dass das Gerät mit Strom versorgt wird. Bis zu vier Einheiten können verkettet werden (drei Transceiver und ein Empfänger). Um weitere Transceiver anzuschließen, fahren Sie mit Schritt 8 fort. Um die Installation mit einer B127A-110-BH-Einheit abzuschließen, fahren Sie mit Schritt 12 fort.

8. Verbinden Sie mit einem Cat5e/6-Kabel den Anschluss

RJ45 AUSGANG am EmpfängerB127A-111-BHTH mit dem Anschluss RJ45 EINGANG am Empfänger B127A-110-BH.

9. Schließen Sie einen Monitor mit einem Tripp-Lite-HDMI-

Kabel der Serie P568 an den HDMI-AUSGANG des B127A-110-BH an, den Sie gerade hinzugefügt haben.

10. Schließen Sie das externe Netzteil an den B127A-110-BH

an und verbinden Sie es mit einem Tripp-Lite- Überspannungsschutz, einer Stromverteilereinheit (PDU) oder einer unterbrechungsfreien Stromversorgung (USV). Die grüne Netz-LED und die grünen RJ45-LEDs leuchten auf, um anzuzeigen, dass das Gerät mit Strom versorgt wird.

11. Um einen zweiten B127A-110-BH hinzuzufügen,

wiederholen Sie die Schritte 8 bis 10. Um die Installation mit einer B127A-110-BH-Einheit abzuschließen, fahren Sie mit Schritt 12 fort.

12. Verbinden Sie mit einem Cat5e/6-Kabel den RJ45-

Ausgangsanschluss am B127A-110-BH mit dem RJ45- Eingangsanschluss. 20-10-008-933D27-Book.indb 12620-10-008-933D27-Book.indb 126 4/21/2021 4:00:34 PM4/21/2021 4:00:34 PM127 Transceiver-Verkettung Installation (nur B127A-110-BH)

13. Schließen Sie einen Monitor mit einem Tripp-Lite-HDMI-

Kabel der Serie P568 an den HDMI-AUSGANG des B127A-110-BH an.

14. Die grüne LED an der B127A-110-BH leuchtet, um

anzuzeigen, dass das Gerät Strom vom vorhergehenden Transceiver empfängt. Die orangefarbene LED leuchtet, um anzuzeigen, dass das Gerät mit einer eingeschalteten externen/Repeatereinheit verbunden ist.

15. Schalten Sie die Stromversorgung der HDMI-Quelle ein.

Die orangefarbenen RJ45-LEDs an der lokalen Einheit leuchten auf, um anzuzeigen, dass ein Signal von der Quelle empfangen wird.

16. Verwenden Sie bei Bedarf den Equalizer-Regler an der/den

externen/Repeater-Einheit(en) und dem externen Empfänger, um das Videobild anzupassen.

17. Die maximale Anzahl der Daisy-Chain-Verkettungen beträgt 4

für eine Gesamtstrecke von 280 m. Hinweis: Eine ungeeignete Equalizer-Einstellung kann dazu führen, dass der Monitor überhaupt kein Bild anzeigt. Probieren Sie jede Equalizer-Einstellung aus, bis ein akzeptables Bild angezeigt wird. 20-10-008-933D27-Book.indb 12720-10-008-933D27-Book.indb 127 4/21/2021 4:00:34 PM4/21/2021 4:00:34 PM128 USB/IR/Toslink-Steuerungen Der Erweiterungssatz bietet die folgenden Funktionssteuerungen:

• USB 1.1 – ein Mikro-USB-Eingang am Sender, zwei USB-A- Ausgänge am Empfänger

• Bidirektionale IR – Zwei 3,5-mm-Klinkenbuchsen an Sender und Empfänger

• Toslink-Ausgang an Empfänger und Transceiver (Optional) Schließen Sie das mitgelieferte IR-OUT-Kabel an den IR-OUT-Anschluss der Sendeeinheit an. Platzieren Sie den Sensor am IR-OUT-Kabel in einem ungehinderten Bereich mit freier Sicht auf das zu steuernde Gerät. Schließen Sie dann das beiliegende IR-IN-Kabel an den IR-IN-Anschluss der Empfängereinheit an. Das IR-IN-Kabel wird den gewünschten Befehl über das IR-OUT- Kabel des Senders übermitteln. Hinweis: Das IR-OUT-Kabel empfängt das Signal von der Fernbedienung und sendet es an das zu steuernde Gerät (wie z. B. Blu-ray™-Player, usw.). (Optional) Schließen Sie ein vom Benutzer zur Verfügung gestelltes USB-Micro-B-Kabel (z. B. ein USB-Kabel der Serie U050-XXX von Tripp Lite) an den Micro-B-Anschluss des Senders an. Schließen Sie dann eine Tastatur und Maus an die verfügbaren USB-A- Anschlüsse der Empfängereinheit an. (Optional) Schließen Sie das Toslink-Kabel (z. B. Kabel der Serie A102-XXM von Tripp Lite) an einen Satz Lautsprecher, einen Audio-Receiver oder ein anderes Audiosystem an, das mit digitalen Toslink-Ausgängen ausgestattet ist. 20-10-008-933D27-Book.indb 12820-10-008-933D27-Book.indb 128 4/21/2021 4:00:34 PM4/21/2021 4:00:34 PM129 Garantie 1 Jahr eingeschränkte Garantie TRIPP LITE garantiert, dass seine Produkte für einen Zeitraum von einem (1) Jahr ab dem Datum des Erstkaufs frei von Material- und Verarbeitungsfehlern sind. Die Verpflichtung von TRIPP LITE im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenem Ermessen) der fehlerhaften Produkte. Um Service im Rahmen dieser Garantie zu erhalten, müssen Sie eine RMA-Nummer (Returned Material Authorization) von TRIPP LITE oder einem autorisierten TRIPP- LITE-Servicezentrum erhalten. Die Produkte müssen an TRIPP LITE oder an ein autorisiertes TRIPP-LITE-Servicezentrum unter Vorauszahlung der Transportkosten zurückgeschickt werden und mit einer kurzen Beschreibung des aufgetretenen Problems sowie einem Nachweis über Datum und Ort des Kaufs versehen sein. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlässigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner Weise geändert oder modifiziert wurden. MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN GIBT TRIPP LITE KEINE GARANTIEN, WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND, EINSCHLIESSLICH GARANTIEN DER MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Einige Staaten gestatten keine Beschränkung oder keinen Ausschluss stillschweigender Gewährleistungen; daher kann es sein, dass die oben genannten Beschränkungen oder Ausschlüsse auf den Käufer nicht zutreffen. MIT AUSNAHME DER OBIGEN BESTIMMUNGEN IST TRIPP LITE UNTER KEINEN UMSTÄNDEN HAFTBAR FÜR DIREKTE, INDIREKTE, SPEZIELLE, ZUFÄLLIGE ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTES ERGEBEN, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haftet TRIPP LITE nicht für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust, Kosten für Ersatzprodukte, Ansprüche Dritter oder anderes. 20-10-008-933D27-Book.indb 12920-10-008-933D27-Book.indb 129 4/21/2021 4:00:34 PM4/21/2021 4:00:34 PM130 Garantie WEEE-Compliance-Informationen für Tripp-Lite-Kunden und Recycler (Europäische Union) Die WEEE-Richtlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Tripp Lite kaufen, ein Anrecht auf Folgendes haben:

• Rücksendung von Altgeräten zum Recycling beim Kauf eines neuen, gleichwertigen Geräts (dies variiert je nach Land)

• Rücksendung der neuen Geräte zum Recycling, wenn ihr Lebenszyklus abgelaufen ist WARNUNG Die Verwendung dieses Geräts für Lebenserhaltungssysteme, in denen der Ausfall des Geräts den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen. Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten leicht abweichen. 20-10-008-933D27-Book.indb 13020-10-008-933D27-Book.indb 130 4/21/2021 4:00:34 PM4/21/2021 4:00:34 PM131 20-10-008-933D27-Book.indb 13120-10-008-933D27-Book.indb 131 4/21/2021 4:00:34 PM4/21/2021 4:00:34 PM132 1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support 20-10-008 93-3D27_RevA 20-10-008-933D27-Book.indb 13220-10-008-933D27-Book.indb 132 4/21/2021 4:00:34 PM4/21/2021 4:00:34 PM
