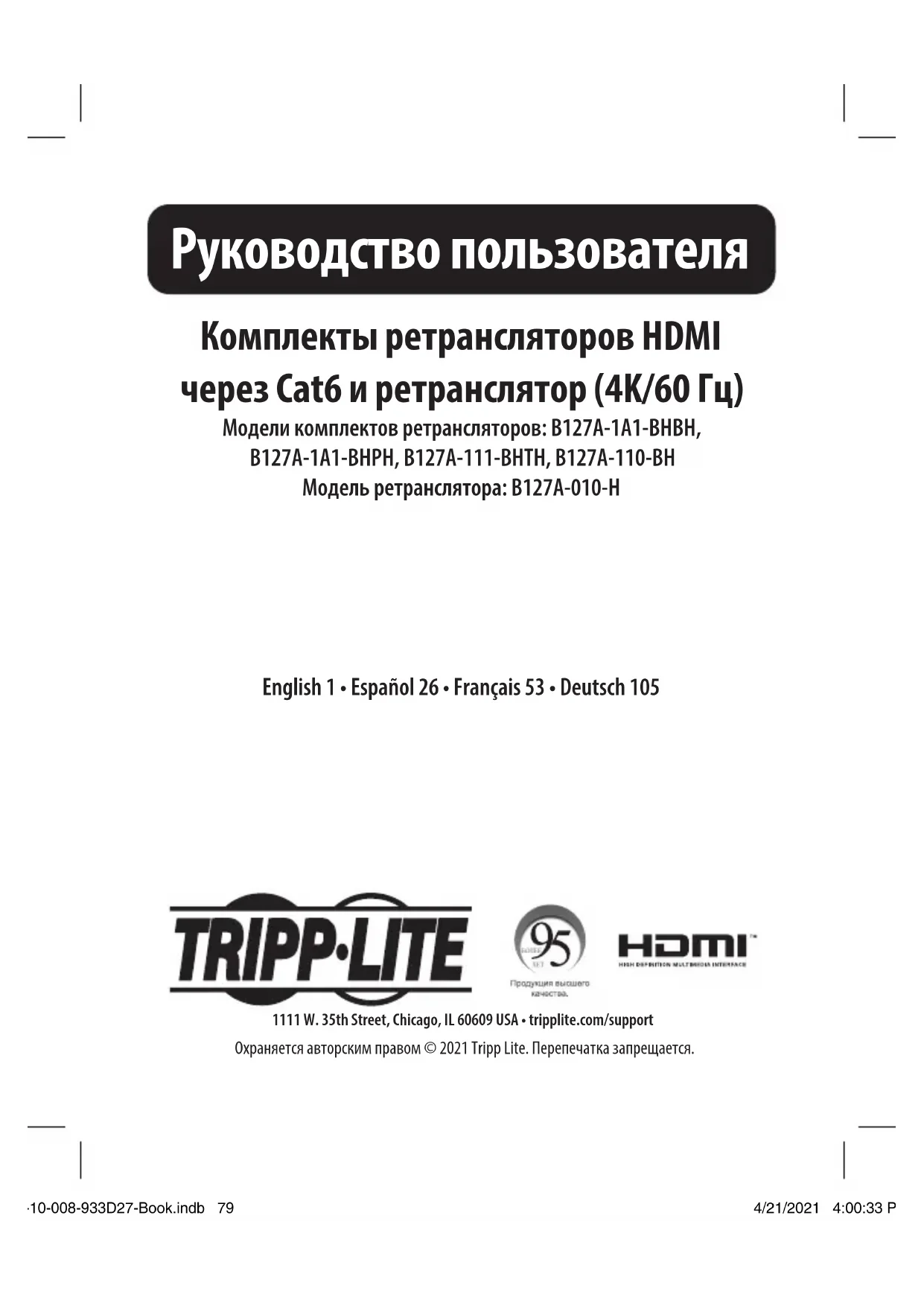

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ B127A1A1BHBH Tripp Lite

B127A-110-BH B127A-010-H Локальный и удаленный модули (LR), удаленный модуль (R), ретрансляционный модуль (RT) LR LR LR R RT Внешние источники питания (0 или 1) 1 1 1 1 0 Монтажные приспособления ДА ДА ДА ДА НЕТ Содержимое упаковки Характеристики изделия

• Поддерживает видеоразрешения стандарта до 4K x 2K (3840 x 2160) при 60 Гц согласно требованиям стандарта HDMI 2.0 с цветовой субдискретизацией 4:4:4

• Поддержка аудиосистем объемного звучания до 7.1

• Совместимость с HDCP 2.2 и HDR

• Автоматическая настройка при подключении по технологии Plug-and-play без необходимости использования какого-либо программного обеспечения или драйверов Примечание. Требования стандарта USB 1.1 и поддержки двусторонней связи по ИК-каналу распространяются только на комплекты ретрансляторов и не относятся к самому ретранслятору. 20-10-008-933D27-Book.indb 8020-10-008-933D27-Book.indb 80 4/21/2021 4:00:33 PM4/21/2021 4:00:33 PM81 Характеристики изделия

• Комплект ретранслятора HDMI-сигнала через кабель Cat5 с питанием по кабелю (PoC)

• Обеспечивает ретрансляцию сигнала разрешением 4K x 2K (3840 x 2160) при 60 Гц (согласно стандарту HDMI 2.0) на расстояние до 70 м от источника

• Встроенный локальный порт HDMI поддерживает сигнал разрешением 4K при 60 Гц

• Удаленный приемник имеет встроенный эквалайзер (EQ) и автоматическую регулировку качества изображения в формате EDID

• Поддерживает аудиосистемы объемного звучания до 7.1

• Приемник имеет встроенный порт Toslink для выделения аудиосигнала

• Совместим с HDCP 2.2

• Автоматическая настройка при подключении по технологии Plug-and-play без необходимости использования какого-либо программного обеспечения или драйверов

• Поддерживает двустороннюю связь по ИК-каналу и через интерфейс USB 1.1 посредством выбора соответствующего положения DIP-переключателя

• В комплект поставки входят монтажные приспособления, обеспечивающие возможность настенного монтажа, стоечного монтажа или монтажа на мачте как для локального передатчика, так и для удаленного приемника

• Функция питания по кабелю (PoC) обеспечивает возможность подключения внешнего источника питания либо к передатчику, либо к приемнику с подачей электропитания на

• Комплект ретранслятора HDMI-сигнала через Cat6 с питанием по кабелю (PoC) и приемником с гибким кабелем

• Обеспечивает ретрансляцию сигнала разрешением 4K x 2K (3840 x 2160) при 60 Гц (согласно стандарту HDMI 2.0) на расстояние до 70 м от источника

• Встроенный локальный порт HDMI поддерживает сигнал разрешением 4K при 60 Гц

• Удаленный приемник имеет встроенный эквалайзер (EQ) и автоматическую регулировку качества изображения в формате EDID с кабелем длиной 0,3 м со штекерным разъемом HDMI

• Поддерживает аудиосистемы объемного звучания до 7.1

• Совместим с HDCP 2.2

• Автоматическая настройка при подключении по технологии Plug-and-play без необходимости использования какого-либо программного обеспечения или драйверов

• В комплект поставки входят монтажные приспособления, обеспечивающие возможность настенного монтажа, стоечного монтажа или монтажа на мачте как для локального передатчика, так и для удаленного приемника

• Функция питания по кабелю (PoC) обеспечивает возможность подключения внешнего источника питания к передатчику с подачей электропитания на оба модуля 20-10-008-933D27-Book.indb 8220-10-008-933D27-Book.indb 82 4/21/2021 4:00:33 PM4/21/2021 4:00:33 PM83 Характеристики изделия

• Комплект ретранслятора HDMI-сигнала через кабель Cat5 с питанием по кабелю (PoC) и возможностью шлейфового подключения

• Удаленный трансивер имеет встроенный эквалайзер (EQ), автоматическую регулировку качества изображения в формате EDID и расширительный порт RJ45, обеспечивающий возможность подключения к следующему комплекту B127A-110-BH

• Трансивер имеет встроенный порт Toslink для выделения аудиосигнала

• Обеспечивает ретрансляцию и расширение сигнала разрешением 4K x 2K (3840 x 2160) при 60 Гц (согласно требованиям стандарта HDMI 2.0) в системе, функционирующей через кабель Cat6, что позволяет располагать несколько мониторов в различных точках последовательной цепи путем дополнительного подключения до четырех модулей B127A-110-BH

• Обеспечивает ретрансляцию сигнала разрешением 4K (3840 x 2160) при 60 Гц дополнительно на расстояние до 70 м или сигнала разрешением 1080p при 60 Гц дополнительно на расстояние до 70 м от каждого удаленного/ретрансляционного модуля к следующему модулю в последовательной цепи (в установке с полным 4-уровневым шлейфовым подключением), сигнала разрешением 4K (3840 x 216) при 60 Гц на расстояние до 280 м или сигнала разрешением 1080p при 60 Гц на расстояние до 150 м от источника до последнего удаленного модуля в сети

• Поддерживает аудиосистемы объемного звучания до 7.1

• Трансивер имеет встроенный порт Toslink для выделения аудиосигнала 20-10-008-933D27-Book.indb 8320-10-008-933D27-Book.indb 83 4/21/2021 4:00:33 PM4/21/2021 4:00:33 PM84 Характеристики изделия

• Совместим с HDCP 2.2

• Автоматическая настройка при подключении по технологии Plug-and-play без необходимости использования какого-либо программного обеспечения или драйверов

• В комплект поставки входят монтажные приспособления, обеспечивающие возможность как настенного монтажа модуля, так и его монтажа в стойке или на мачте

• Функция питания по кабелю (PoC) обеспечивает возможность подключения внешнего источника питания либо к передатчику, либо к приемнику с подачей электропитания на оба подключенных модуля B127A-110-BH

• Трансивер HDMI через Cat6 с питанием по кабелю (PoC)

• Работает совместно с комплектом B127A-111-BHTH для ретрансляции сигнала разрешением 4K x 2K (3840 x 2160) при 60 Гц (согласно стандарту HDMI 2.0) на расстояние до 70 м

• Этот трансивер имеет встроенный эквалайзер (EQ), автоматическую регулировку качества изображения в формате EDID и один расширительный порт RJ45, обеспечивающий возможность подключения к следующему комплекту B127A-110-BH

• Трансивер имеет встроенный порт Toslink для выделения аудиосигнала 20-10-008-933D27-Book.indb 8420-10-008-933D27-Book.indb 84 4/21/2021 4:00:33 PM4/21/2021 4:00:33 PM85 Характеристики изделия B127A-010-H

• Ретранслятор продлевает дальность передачи сигнала разрешением 4K x 2K (3840 x 2160) при 60 Гц (согласно стандарту HDMI 2.0) на расстояние до 120 м

• Технология питания по кабелю (PoC) исключает необходимость во внешнем источнике для питания модуля

• Соответствует требованиям HDCP 2.2 и HDR

• Поддерживает аудиосистемы объемного звучания до 7.1 Опциональные комплектующие:

• Соединительные кабели Cat6 серии N202 с одножильными проводами калибра 24 AWG

• Высокоскоростные кабели HDMI 2.0 серии P569-XXX-CERT или P568-XXX-2A 20-10-008-933D27-Book.indb 8520-10-008-933D27-Book.indb 85 4/21/2021 4:00:33 PM4/21/2021 4:00:33 PM86 Ограничение ответственности Перед началом установки проверьте следующие настройки своего(-их) источника(- ов) и телевизора(-ов)/монитора(-ов):

1. Настройте дисплей на частоту 60 Гц. Перепроверьте заводские настройки,

поскольку по умолчанию может быть установлена более низкая частота (в Гц) по сравнению с заявленной.

2. Убедитесь в том, что монитор настроен на входной сигнал стандарта HDMI 2.0.

Некоторые дисплеи могут быть по умолчанию настроены на стандарт HDMI 1.4.

3. Проверьте, включена ли на мониторе функция HDR. На некоторых дисплеях эта

функция может быть отключена в качестве заводской настройки.

4. Проверьте, включена ли на телевизоре/мониторе настройка Ultra HD (UHD) Deep

Color. Узнайте у производителя своего телевизора/монитора, какие HDMI-порты поддерживают UHD Deep Color.

5. Проверьте положение DIP-переключателя USB/IR, поскольку по умолчанию

задана настройка "IR". Примечание. Для подключения локального монитора к своей установке может потребоваться отключение настройки UHD Deep Color на локальном телевизоре/ мониторе (в зависимости от его марки/модели) для достижения разрешения 4K при 60 Гц. 20-10-008-933D27-Book.indb 8620-10-008-933D27-Book.indb 86 4/21/2021 4:00:33 PM4/21/2021 4:00:33 PM87 Указания по монтажу (только для отдельных моделей) Модели B127A-1A1-BHBH, B127A-1A1-BHPH, B127A-111-BHTH и B127A-110-BH комплектуются монтажной оснасткой, обеспечивающей возможность крепления различными способами. На приведенных ниже изображениях представлены возможные способы крепления входящих в комплект монтажных кронштейнов для различных установок. Примечание. Приведенная ниже модель представлена только в качестве иллюстрации. Ваше изделие может отличаться по номеру модели, размеру или ориентации портов. Варианты монтажа одинаковы для всех IP-модулей. Настенный монтаж Монтаж в стойку 19” Монтаж на мачте 20-10-008-933D27-Book.indb 8720-10-008-933D27-Book.indb 87 4/21/2021 4:00:33 PM4/21/2021 4:00:33 PM88 Установка стандартного комплекта ретранслятора Примечания:

1) Перед протягиванием кабелей через стены/потолки необходимо проверить правильность

функционирования всей установки.

2) Для достижения максимальной дистанции и производительности используйте

кабель Cat6 с одножильными проводами калибра 24 AWG. Использование кабеля Cat6 с многожильными проводами или кабеля с проводами калибра выше 24 AWG приведет к уменьшению дальности ретрансляции. Кабели более высоких калибров (например, 26 AWG) имеют более ограниченную передающую способность по сравнению с кабелями более низких калибров. Все кабели Cat6 серии N202 марки Tripp Lite изготавливаются с использованием одножильных проводов калибра 24 AWG.

3) На схеме установки показана модель B127A-1A1-BHBH.

4) Удаленные приемники не требуют внешнего источника питания благодаря использованию

технологии PoC (питание по кабелю) в передающих модулях. Комплект ретрансляторов

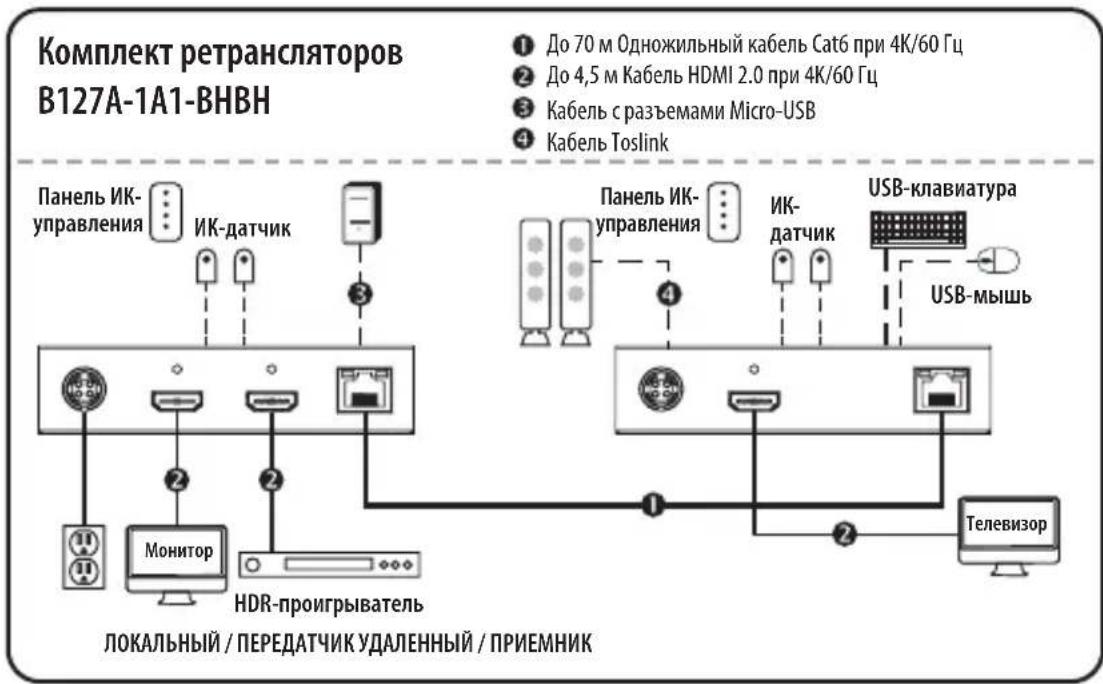

HDR-проигрыватель ЛОКАЛЬНЫЙ / ПЕРЕДАТЧИК УДАЛЕННЫЙ / ПРИЕМНИК

USB-клавиатура USB-мышь До 70 м Одножильный кабель Cat6 при 4K/60 Гц До 4,5 м Кабель HDMI 2.0 при 4K/60 Гц Кабель с разъемами Micro-USB Кабель Toslink

1. Убедитесь в том, что питание всего оборудования (а именно телевизоров,

проигрывателей Blu-ray и передатчика) отключено.

2. С помощью кабеля HDMI 2.0 (например, кабелей Tripp Lite серии P569-XXX-CERT

или P568-XXX-2A) подключите источник HDMI-сигнала к порту INPUT (ВХОД) локального передатчика.

3. Опционально для мод. B127A-1A1-BHBH: с помощью кабеля HDMI

2.0 (например, кабелей Tripp Lite серии P569-XXX-CERT или P568-XXX-2A)

подключите локальный монитор к порту LOCALOUT (ЛОКАЛЬНЫЙ ВЫХОД) локального передатчика B127A-1A1-BHBH.

4. Необязательно: для увеличения дальности подключите ретранслятор

сигналов мод. B127A-010-H к передатчику и приемнику через кабели Cat6. Более подробная информация представлена в характеристиках изделия мод. B127A-010-H.

5. Соедините порт RJ45 локального передатчика с портом RJ45 удаленного

приемника при помощи кабеля Cat6.

6. С помощью кабеля HDMI 2.0 (например, кабелей Tripp Lite серии P569-XXX-CERT

или P568-XXX-2A) соедините HDMI-порт удаленного приемника с монитором.

7. Подайте питание на подключенные телевизоры/мониторы. Включение

светодиодного индикатора LOCAL (оранжевого цвета) указывает на то, что локальный порт подключен к дисплею. 20-10-008-933D27-Book.indb 8920-10-008-933D27-Book.indb 89 4/21/2021 4:00:33 PM4/21/2021 4:00:33 PM90 Установка стандартного комплекта ретранслятора

8. Подключите внешний источник питания к передатчику или приемнику.

Включите его в свободную сетевую розетку либо в сетевой фильтр, блок распределения питания (PDU) или источник бесперебойного питания (ИБП) Tripp Lite. Питание модуля от внешнего источника отображается светодиодным индикатором POWER зеленого цвета на локальном передатчике. Включение светодиодного индикатора POWER (зеленого цвета) на удаленном приемнике указывает на то, что это устройство получает питание от локального передатчика по технологии PoC (питание по кабелю).

9. Включите питание источника HDMI-сигнала. При получении сигнала от

источника на локальном передатчике загорается светодиодный индикатор OUTPUT оранжевого цвета.

10. При получении на дисплее сигнала от источника на локальном передатчике и

удаленном приемнике загораются светодиодные индикаторы RJ45 оранжевого цвета. Теперь представляемая на экране информация должна выводиться на подключенный(-е) монитор(-ы). 20-10-008-933D27-Book.indb 9020-10-008-933D27-Book.indb 90 4/21/2021 4:00:33 PM4/21/2021 4:00:33 PM91 Установка стандартного комплекта ретранслятора Примечания:

1) Перед протягиванием кабелей через стены/потолки необходимо проверить правильность

функционирования всей установки.

2) Для достижения максимальной дистанции и производительности используйте

кабель Cat6 с одножильными проводами калибра 24 AWG. Использование кабеля Cat6 с многожильными проводами или кабеля с проводами калибра выше 24 AWG приведет к уменьшению дальности ретрансляции. Кабели более высоких калибров (например, 26 AWG) имеют более ограниченную передающую способность по сравнению с кабелями более низких калибров. Все кабели Cat6 серии N202 марки Tripp Lite изготавливаются с использованием одножильных проводов калибра 24 AWG.

3) На схеме установки показана модель B127A-1A1-BHBH.

4) Удаленные приемники не требуют внешнего источника питания благодаря использованию

технологии PoC (питание по кабелю) в передающих модулях. Комплект ретрансляторов

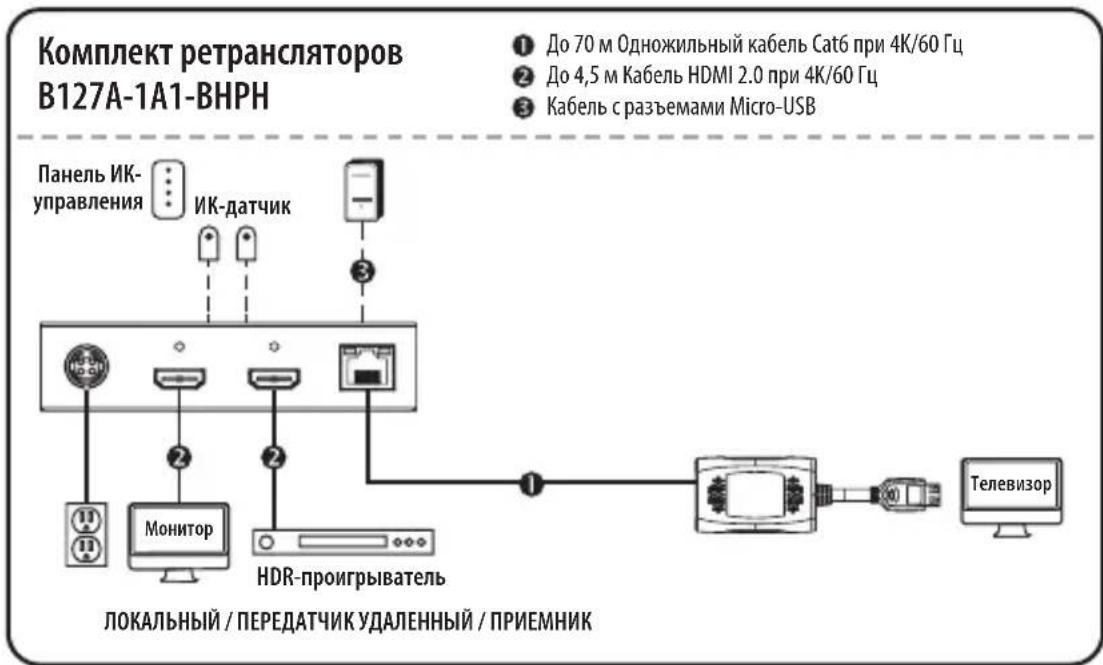

HDR-проигрыватель ЛОКАЛЬНЫЙ / ПЕРЕДАТЧИК УДАЛЕННЫЙ / ПРИЕМНИК

До 70 м Одножильный кабель Cat6 при 4K/60 Гц До 4,5 м Кабель HDMI 2.0 при 4K/60 Гц Кабель с разъемами Micro-USB 20-10-008-933D27-Book.indb 9120-10-008-933D27-Book.indb 91 4/21/2021 4:00:33 PM4/21/2021 4:00:33 PM92 Установка стандартного комплекта ретранслятора

1. Убедитесь в том, что питание всего оборудования (а именно телевизоров,

проигрывателей Blu-ray и передатчика) отключено.

2. С помощью кабеля HDMI 2.0 (например, кабелей Tripp Lite серии P569-XXX-CERT

или P568-XXX-2A) подключите источник HDMI-сигнала к порту INPUT (ВХОД) локального передатчика.

3. Опционально для мод. B127A-1A1-BHPH: с помощью кабеля HDMI 2.0

(например, кабелей Tripp Lite серии P569-XXX-CERT или P568-XXX-2A) подключите локальный монитор к порту LOCALOUT (ЛОКАЛЬНЫЙ ВЫХОД) локального передатчика B127A-1A1-BHPH.

4. Опционально: для увеличения дальности подключите ретранслятор сигналов

мод. B127A-010-H к передатчику и приемнику через кабели Cat6. Более подробная информация представлена в характеристиках изделия мод. B127A-010-H.

5. Соедините порт RJ45 локального передатчика с портом RJ45 удаленного

приемника при помощи кабеля Cat6.

Вставьте HDMI-кабель удаленного приемника в монитор/телевизор.

7. Подайте питание на подключенные телевизоры/мониторы. Включение

светодиодного индикатора LOCAL (оранжевого цвета) указывает на то, что локальный порт подключен к дисплею. 20-10-008-933D27-Book.indb 9220-10-008-933D27-Book.indb 92 4/21/2021 4:00:33 PM4/21/2021 4:00:33 PM93 Установка стандартного комплекта ретранслятора

8. Подключите внешний источник питания к передатчику. Включите его в

свободную сетевую розетку либо в сетевой фильтр, блок распределения питания или источник бесперебойного питания (ИБП) Tripp Lite. Питание модуля от внешнего источника отображается светодиодным индикатором POWER зеленого цвета на локальном передатчике. Включение светодиодного индикатора POWER (зеленого цвета) на удаленном приемнике указывает на то, что это устройство получает питание от локального передатчика по технологии PoC (питание по кабелю).

9. Включите питание источника HDMI-сигнала. При получении сигнала от

источника на локальном передатчике загорается светодиодный индикатор OUTPUT оранжевого цвета.

10. При получении на дисплее сигнала от источника на локальном передатчике и

удаленном приемнике загораются светодиодные индикаторы RJ45 оранжевого цвета. Теперь представляемая на экране информация должна выводиться на подключенный(-е) монитор(-ы). 20-10-008-933D27-Book.indb 9320-10-008-933D27-Book.indb 93 4/21/2021 4:00:33 PM4/21/2021 4:00:33 PM94 Установка стандартного комплекта ретранслятора Примечания:

1) Перед протягиванием кабелей через стены/потолки необходимо проверить правильность

функционирования всей установки.

2) Для достижения максимальной дистанции и производительности используйте

кабель Cat6 с одножильными проводами калибра 24 AWG. Использование кабеля Cat6 с многожильными проводами или кабеля с проводами калибра выше 24 AWG приведет к уменьшению дальности ретрансляции. Кабели более высоких калибров (например, 26 AWG) имеют более ограниченную передающую способность по сравнению с кабелями более низких калибров. Все кабели Cat6 серии N202 марки Tripp Lite изготавливаются с использованием одножильных проводов калибра 24 AWG.

3) На схеме установки показана модель B127A-111-BHTH.

4) Удаленные приемники не требуют внешнего источника питания благодаря использованию

технологии PoC (питание по кабелю) в передающих модулях. Комплект ретрансляторов

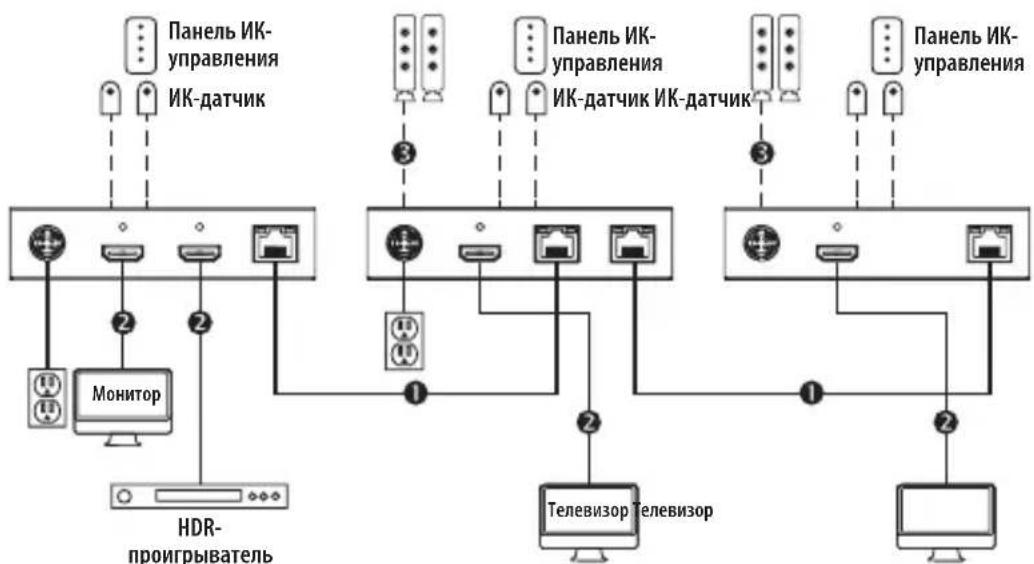

ИК-датчик ИК-датчик HDR- проигрыватель ЛОКАЛЬНЫЙ / ПЕРЕДАТЧИК УДАЛЕННЫЙ / ПРИЕМНИК

Телевизор Телевизор До 70 м Одножильный кабель Cat6 при 4K/60 Гц До 4,5 м Кабель HDMI 2.0 при 4K/60 Гц Кабель Toslink 20-10-008-933D27-Book.indb 9420-10-008-933D27-Book.indb 94 4/21/2021 4:00:33 PM4/21/2021 4:00:33 PM95 Установка стандартного комплекта ретранслятора

1. Убедитесь в том, что питание всего оборудования (а именно телевизоров,

проигрывателей Blu-ray и передатчика) отключено.

2. С помощью кабеля HDMI 2.0 (например, кабелей Tripp Lite серии P569-XXX-CERT

или P568-XXX-2A) подключите источник HDMI-сигнала к порту INPUT (ВХОД) локального передатчика.

3. Опционально для мод. B127A-111-BHTH: с помощью кабеля HDMI 2.0

(например, кабелей Tripp Lite серии P569-XXX-CERT или P568-XXX-2A) подключите локальный монитор к порту LOCALOUT (ЛОКАЛЬНЫЙ ВЫХОД) локального передатчика B127A-111-BHTH.

4. Соедините порт RJ45 локального передатчика с портом RJ45 удаленного

приемника при помощи кабеля Cat6.

5. С помощью кабеля HDMI 2.0 (например, кабелей Tripp Lite серии P569-XXX-CERT

или P568-XXX-2A) соедините HDMI-порт удаленного приемника или трансивера с монитором.

6. Подайте питание на подключенные телевизоры/мониторы. Включение

светодиодного индикатора LOCAL (оранжевого цвета) указывает на то, что локальный порт подключен к дисплею. 20-10-008-933D27-Book.indb 9520-10-008-933D27-Book.indb 95 4/21/2021 4:00:33 PM4/21/2021 4:00:33 PM96 Установка стандартного комплекта ретранслятора

7. Подключите внешний источник питания к передатчику. Включите его в

свободную сетевую розетку либо в сетевой фильтр, блок распределения питания или источник бесперебойного питания (ИБП) Tripp Lite. Питание модуля от внешнего источника отображается светодиодным индикатором POWER зеленого цвета на локальном передатчике. Включение светодиодного индикатора POWER (зеленого цвета) на удаленном приемнике указывает на то, что это устройство получает питание от локального передатчика по технологии PoC (питание по кабелю).

8. Включите питание источника HDMI-сигнала. При получении сигнала от

источника на локальном передатчике загорается светодиодный индикатор OUTPUT оранжевого цвета.

9. При получении на дисплее сигнала от источника на локальном передатчике и

удаленном приемнике загораются светодиодные индикаторы RJ45 оранжевого цвета. Теперь представляемая на экране информация должна выводиться на подключенный монитор. 20-10-008-933D27-Book.indb 9620-10-008-933D27-Book.indb 96 4/21/2021 4:00:33 PM4/21/2021 4:00:33 PM97 Установка со шлейфовым подключением трансиверов (только для мод. B127A-110-BH) Примечания:

1) Перед протягиванием кабелей через стены/потолки необходимо проверить правильность

функционирования всей установки.

2) Для достижения максимальной дистанции и производительности используйте кабель

Cat5e/6 с одножильными проводами калибра 24 AWG. Использование кабеля Cat5e/6 с многожильными проводами или кабеля с проводами калибра выше 24 AWG приведет к уменьшению дальности ретрансляции. Кабели более высоких калибров (например, 26 AWG) имеют более ограниченную передающую способность по сравнению с кабелями более низких калибров. Все кабели Cat6 серии N202 марки Tripp Lite изготавливаются с использованием одножильных проводов калибра 24 AWG.

3) На схеме установки показаны модели B127A-111-BHTH и B17A-110-BH.

20-10-008-933D27-Book.indb 9720-10-008-933D27-Book.indb 97 4/21/2021 4:00:33 PM4/21/2021 4:00:33 PM98 Установка со шлейфовым подключением трансиверов (только для мод. B127A-110-BH)

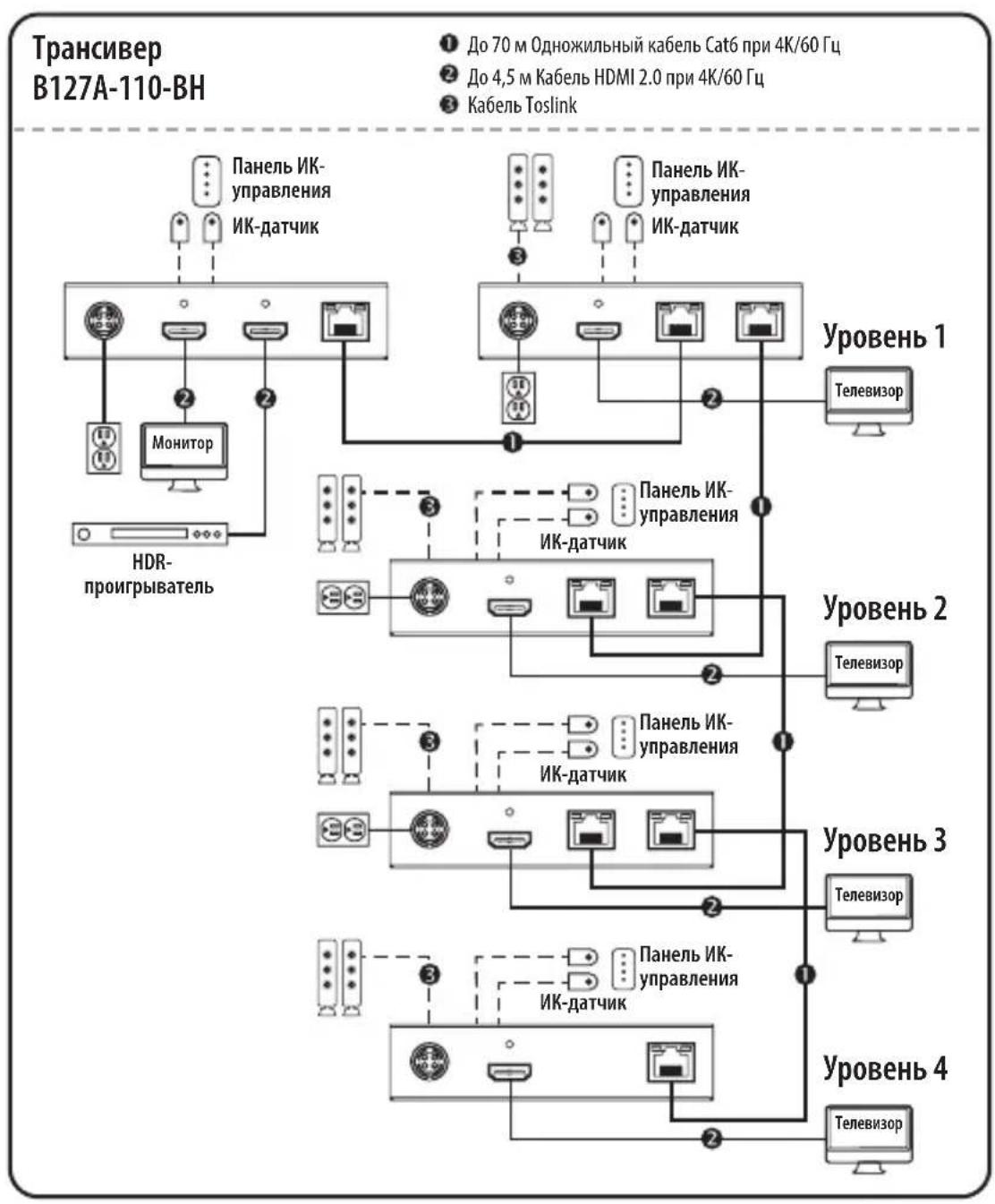

Уровень 1 Уровень 2 Уровень 3 Уровень 4 HDR- проигрыватель

1. Убедитесь в том, что питание всего оборудования (а именно телевизоров,

проигрывателей Blu-ray и передатчика) отключено.

2. Подключите источник HDMI-сигнала ко ВХОДНОМУ порту модуля

B127A-111-BHTH с помощью HDMI-кабеля Tripp Lite серии P568.

3. Подключите локальный монитор к порту LOCAL HDMI с помощью HDMI-кабеля

Tripp Lite серии P568.

4. Подключите к локальному передатчику внешний источник питания, затем

включите его в сетевой фильтр, блок распределения питания (PDU) или источник бесперебойного питания (ИБП) Tripp Lite. Наличие питания от внешнего источника будет отображаться светодиодными индикаторами RJ45 зеленого цвета.

5. Соедините один из выходных портов RJ45 локального модуля с входным

портом RJ45 трансивера B127A-110-BH при помощи кабеля Cat5e/6.

6. Подключите монитор к порту HDMI OUTPUT (ВЫХОД HDMI) трансивера с

помощью HDMI-кабеля Tripp Lite серии P568.

7. Наличие питания трансивера отображается его светодиодными индикаторами

Power ("Питание") и RJ45 зеленого цвета. Предусматривается возможность шлейфового подключения до четырех модулей (трех трансиверов и одного приемника). Для подключения дополнительных трансиверов перейдите к шагу

8. Для завершения комплектации своей установки модулем B127A-110-BH

перейдите к шагу 12. Установка со шлейфовым подключением трансиверов (только для мод. B127A-110-BH) 20-10-008-933D27-Book.indb 9920-10-008-933D27-Book.indb 99 4/21/2021 4:00:33 PM4/21/2021 4:00:33 PM100 Установка со шлейфовым подключением трансиверов (только для мод. B127A-110-BH)

8. Соедините порт RJ45 OUTPUT (ВЫХОД RJ45) приемника B127A-111-BHTH с

портом RJ45 INPUT (ВХОД RJ45) трансивера B127A-110-BH при помощи кабеля Cat5e/6.

9. Подключите монитор к порту HDMI OUTPUT (ВЫХОД HDMI) только что

установленного трансивера B127A-110-BH с помощью HDMI-кабеля Tripp Lite серии P568.

10. Подключите к трансиверу B127A-110-BH внешний источник питания,

затем включите его в сетевой фильтр, блок распределения питания (PDU) или источник бесперебойного питания (ИБП) Tripp Lite. Наличие питания модуля будет отображаться светодиодными индикаторами Power ("Питание") и RJ45 зеленого цвета.

11. Для подключения дополнительного трансивера B127A-110-BH повторите шаги

8-10. Для завершения комплектации своей установки модулем B127A-110-BH перейдите к шагу 12.

12. Соедините порт RJ45 OUTPUT (ВЫХОД RJ45) последнего трансивера B127A-110-

BH с портом RJ45 INPUT (ВХОД RJ45) при помощи кабеля Cat5e/6.

13. Подключите монитор к порту HDMI OUTPUT (ВЫХОД HDMI)

ретранслятора B127A-110-BH с помощью HDMI-кабеля Tripp Lite серии P568.

14. Наличие питания модуля от предыдущего трансивера отображается

светодиодным индикатором зеленого цвета на устройстве B127A-110-BH. Подключение данного модуля к запитанному удаленному/ретрансляционному модулю отображается светодиодным индикатором оранжевого цвета.

15. Включите питание источника HDMI-сигнала. Получение сигнала от источника

локальным модулем отображается светодиодными индикаторами RJ45 оранжевого цвета. 20-10-008-933D27-Book.indb 10020-10-008-933D27-Book.indb 100 4/21/2021 4:00:33 PM4/21/2021 4:00:33 PM101 Установка со шлейфовым подключением трансиверов (только для мод. B127A-110-BH)

16. При необходимости воспользуйтесь эквалайзером удаленного(-ых) модулей/

повторителя(-ей) и удаленного приемного модуля для коррекции качества видеоизображения.

17. Максимальное число уровней шлейфового подключения: 4. Суммарная

дальность ретрансляции: 280 м. Примечание. Неправильная настройка эквалайзера может привести к полному отсутствию изображения на мониторе. Попытайтесь добиться правильной настройки каждого из элементов эквалайзера до получения приемлемого качества изображения. 20-10-008-933D27-Book.indb 10120-10-008-933D27-Book.indb 101 4/21/2021 4:00:33 PM4/21/2021 4:00:33 PM102 Управление через USB/ИК/Toslink Комплект ретранслятора обеспечивает следующие функциональные элементы управления:

• USB 1.1 – Один вход Micro-USB на передатчике, два выхода USB-A на приемнике

• Двунаправленный ИК – по два разъема 3.5 mm на передатчике и приемнике

• Выход Toslink на приемнике и передатчике (Необязательно) Вставьте выходной ИК-кабель (IR-OUT) из комплекта в порт IR-OUT передатчика. Установите датчик на кабель IR-OUT в свободном от препятствий месте таким образом, чтобы управляемое устройство находилось в пределах видимости. Затем вставьте входной ИК-кабель (IR-IN) из комплекта в порт IR-IN приемника. Кабель IR-IN будет передавать нужные команды через кабель IR-OUT передатчика. Примечание. Кабель IR-OUT принимает сигнал дистанционного управления и передает его на управляемое устройство (например, проигрыватель Blu-ray и пр.). (Необязательно) С помощью кабеля USB Micro-B, не входящего в комплект поставки (например, USB-кабеля Tripp Lite серии U050-XXX), выполните подключение к порту Micro-B передатчика. Затем подключите клавиатуру и мышь к свободным портам USB-А приемника. (Необязательно) Подсоедините кабели Toslink (например, кабели Tripp Lite серии A102-XXM) к акустической системе, аудиоприемнику или другой аудиосистеме, оснащенной цифровыми выходами Toslink. 20-10-008-933D27-Book.indb 10220-10-008-933D27-Book.indb 102 4/21/2021 4:00:33 PM4/21/2021 4:00:33 PM103 Гарантия и регистрация изделия Ограниченная гарантия сроком 1 год Компания TRIPP LITE гарантирует отсутствие дефектов материалов и изготовления в течение одного (1) года с момента первоначальной покупки. Обязательства компании TRIPP LITE по настоящей гарантии ограничиваются ремонтом или заменой (по ее единоличному усмотрению) любых таких дефектных изделий. Для получения услуг по данной гарантии необходимо получить номер Returned Material Authorization (RМА — разрешение на возврат материалов) от компании TRIPP LITЕ или ее авторизованного сервисного центра. Изделия должны быть возвращены в компанию TRIPP LITE или авторизованный сервисный центр TRIPP LITE с предоплатой транспортных расходов и сопровождаться кратким описанием возникшей проблемы и документом, подтверждающим дату и место его приобретения. Действие настоящей гарантии не распространяется на оборудование, поврежденное в результате аварии, небрежного обращения или неправильного использования, а также видоизмененное каким бы то ни было образом. ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ЗДЕСЬ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НЕ ПРЕДОСТАВЛЯЕТ КАКИХ- ЛИБО ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, ВКЛЮЧАЯ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ КАКОЙ-ЛИБО КОНКРЕТНОЙ ЦЕЛИ. B некоторых штатах/государствах ограничение или исключение подразумеваемых гарантий не допускается; следовательно, вышеуказанное(-ые) ограничение(-я) или исключение(-я) могут не распространяться на покупателя. ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ВЫШЕ СЛУЧАЕВ КОМПАНИЯ TRIPP LITЕ НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРЯМЫЕ, КОСВЕННЫЕ, CЛУЧАЙНЫЕ ИЛИ ПОБОЧНЫЕ УБЫТКИ ЛИБО УБЫТКИ, ОПРЕДЕЛЯЕМЫЕ ОСОБЫМИ ОБCТОЯТЕЛЬСТВАМИ, ВОЗНИКАЮЩИЕ В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ДАННОГО ИЗДЕЛИЯ, ДАЖЕ В CЛУЧАЕ ЕЕ ИНФОРМИРОВАНИЯ О ВОЗМОЖНОCТИ НАСТУПЛЕНИЯ ТАКИХ УБЫТКОВ. В частности, компания TRIPP LITE не несет ответственности за какие-либо издержки, такие как упущенные прибыли или доходы, потеря оборудования, потеря возможности использования оборудования, потеря программного обеспечения, потеря данных, расходы на заменители, урегулирование претензий третьих лиц и пр. 20-10-008-933D27-Book.indb 10320-10-008-933D27-Book.indb 103 4/21/2021 4:00:33 PM4/21/2021 4:00:33 PM104 Гарантия и регистрация изделия Информация по выполнению требований Директивы WЕЕЕ для покупателей и переработчиков продукции компании Tripp Lite (являющихся резидентами Европейского союза) Согласно положениям Директивы об утилизации отходов электрического и электронного оборудования (WЕЕЕ) и исполнительных распоряжений по ее применению, при покупке потребителями нового электрического или электронного оборудования производства компании Тripp Lite они получают право на:

• Продажу старого оборудования по принципу "один за один" и/или на эквивалентной основе (в зависимости от конкретной страны)

• Отправку нового оборудования на переработку после окончательной выработки его ресурса

Не рекомендуется использование данного оборудования в системах жизнеобеспечения, где его выход из строя предположительно может привести к перебоям в работе оборудования жизнеобеспечения или в значительной мере снизить его безопасность или эффективность. Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления. Внешний вид реальных изделий может несколько отличаться от представленного на фотографиях и иллюстрациях. 1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support 20-10-008 93-3D27_RevA 20-10-008-933D27-Book.indb 10420-10-008-933D27-Book.indb 104 4/21/2021 4:00:34 PM4/21/2021 4:00:34 PM105 HDMI über Cat6-Extender-Kits und Repeater, 4K/60 Hz Extender-Kit-Modelle: B127A-1A1-BHBH, B127A-1A1-BHPH, B127A-111-BHTH, B127A-110-BH Repeater-Modell: B127A-010-H 1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support Copyright © 2021 Tripp Lite. Alle Rechte vorbehalten. Bedienungsanleitung English 1 • Español 27 • Français 53 • Русский 79 20-10-008-933D27-Book.indb 10520-10-008-933D27-Book.indb 105 4/21/2021 4:00:34 PM4/21/2021 4:00:34 PM106
