B3204X1MHEK - приёмник Tripp Lite - Бесплатное руководство пользователя

Тип продукта	Мультиформатный презентационный переключатель с удаленным приемником (HDMI через Cat6)
Модель	B320-4X1-MHE-K
Бренд	Tripp Lite
Питание	Передатчик: сетевой адаптер 100-240 В AC, выход 24 В 1 А; Приемник: питание по кабелю (PoC) через Cat6
Входные порты (передатчик)	1 x HDMI, 1 x DisplayPort, 1 x VGA + аудиовход 3,5 мм, 2 x USB-C (в том числе 1 с PD 3.0)
Выходные порты	Передатчик: 1 x RJ45; Приемник: 1 x HDMI
Максимальное расстояние (кабель Cat6)	38,1 м (125 футов)
Максимальное поддерживаемое разрешение	HDMI/DisplayPort/USB-C: 3840 x 2160 @ 60 Гц (4:4:4); VGA: 1920 x 1080 @ 60 Гц
Совместимость HDMI / HDCP	HDMI 2.0, HDCP 2.2
USB-C Power Delivery (PD) 3.0	До 100 Вт (20 В 5 А) на входе, подает до 90 Вт на подключенный источник USB-C
Режимы переключения	Кнопки на передней панели, ИК-пульт (включая кабель ИК-приемника), команды RS-232 (порт DB9)
Специальные функции	Встроенный эквалайзер на приемнике, автоматическая настройка EDID, блокировка кнопок на передней панели
Рабочая температура	от 0 до 40 °C (от 32 до 104 °F)
Температура хранения	от -15 до 50 °C (от 5 до 122 °F)
Гарантия	Ограниченная гарантия 1 год

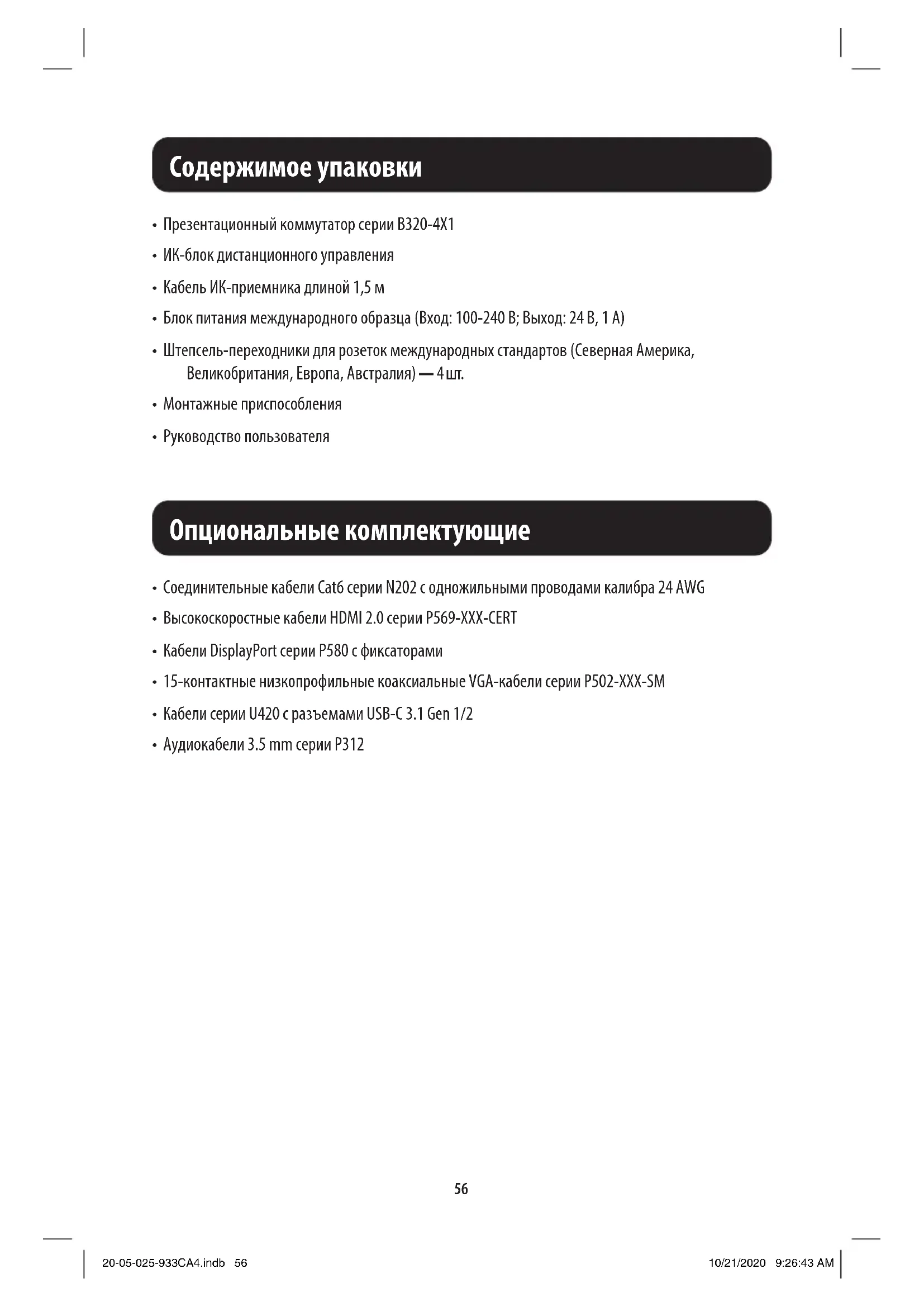

Содержимое упаковки	Переключатель (передатчик), приемник, ИК-пульт, кабель ИК-приемника 1,5 м, сетевой адаптер с 4 международными вилками, монтажное оборудование, руководство
Обслуживание и очистка	Очищайте мягкой сухой тканью. Не используйте абразивные чистящие средства или растворители.
Безопасность	Используйте только прилагаемый сетевой адаптер. Не подвергайте воздействию влаги. Установка должна выполняться квалифицированным персоналом.
Запасные части и ремонтопригодность	Запасные части отсутствуют. Для ремонта обратитесь в службу поддержки Tripp Lite.

Часто задаваемые вопросы - B3204X1MHEK Tripp Lite

Как подключить несколько источников к переключателю B320-4X1-MHE-K?

Подключите каждый источник (HDMI, DisplayPort, USB-C, VGA) к соответствующим входным портам на передатчике. Используйте кабель Cat6 для соединения передатчика с приемником, затем подключите приемник к дисплею через HDMI. Переключение осуществляется кнопками на передней панели, ИК-пультом или командами RS-232.

Какое максимальное расстояние между передатчиком и приемником?

Максимальное расстояние составляет 38,1 метра (125 футов) при использовании кабеля Cat6 с жесткими проводами 24 AWG. Для лучшей производительности используйте кабели серии N202 от Tripp Lite.

Нуждается ли приемник во внешнем питании?

Нет, приемник питается по технологии Power over Cable (PoC) через кабель Cat6, подключенный к передатчику. Только передатчик требует прилагаемый сетевой адаптер.

Как использовать ИК-пульт, если переключатель не находится в прямой видимости?

Подключите прилагаемый кабель ИК-приемника к порту IR-IN передатчика. Разместите конец ИК-датчика в месте, видимом для пульта.

Как заблокировать кнопки на передней панели?

Одновременно нажмите кнопки Input 1 и 2 и удерживайте 5 секунд. Светодиодные индикаторы мигнут, затем индикатор выбранного источника станет оранжевым. Кнопки будут отключены. Для разблокировки повторите ту же процедуру.

Какие разрешения поддерживаются?

Входы HDMI, DisplayPort и USB-C поддерживают до 3840 x 2160 @ 60 Гц с субдискретизацией 4:4:4. Вход VGA поддерживает до 1920 x 1080 @ 60 Гц.

Как управлять переключателем через RS-232?

Подключите кабель DB9 между компьютером и портом RS-232 передатчика. Используйте программу эмуляции терминала с параметрами: скорость 57600 бит/с, 8 бит данных, без четности, 1 стоповый бит. Отправляйте команды, например sw1a для выбора входа A на выходе 1.

Что делать, если на экране нет сигнала?

Проверьте, что все кабели подключены правильно и передатчик включен (зеленый индикатор). Убедитесь, что источник включен и разрешение совместимо. Проверьте с помощью короткого кабеля Cat6, чтобы убедиться в расстоянии. Если проблема не исчезнет, сбросьте EDID, отключив и снова подключив питание.

Можно ли использовать кабель Cat5e вместо Cat6?

Рекомендуется использовать кабель Cat6 с жесткими проводами 24 AWG для достижения максимального расстояния и производительности. Использование Cat5e или кабелей с многожильными проводами может уменьшить дальность передачи.

Какова функция зарядки USB-C?

Порт USB-C PD 3.0 может принимать до 100 Вт (20 В 5 А) на входе через порт CHARGE IN и подавать до 90 Вт на подключенный источник USB-C. Оставшиеся 10 Вт зарезервированы для внутреннего питания переключателя.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ B3204X1MHEK Tripp Lite

Дя pa36лкиюваян КнорКпредн NaHeN:

1. Haxmte Ha KhoIkn Input 1 n 2 oJHObpeMeHNO u ydepKnBaIte ux B TeueHne 5 cekyHn.
2. Bce yetbipe (1-4) cBeToaNoDhbix INHdkaTopa Input ("BxoI") 6ydyr mHaT b TeeyHe 5 cekyH, nocie yero ToIbko CND, coOTBcTCTByOUsm BblbpaHHOMY NCTOCHMky, zarOpITcR opAHxkeBBIM cBTOM.
3. Tenepb KhoNKn nepeDnei naHei nChoBa HaxOJaTcB pa6Oyem COCTOHN

yCTaHOBka

YCTaHOBka CynpaBneHnem Chepe3 nocleIOBaTeIbHbI nopT RS-232

1.Y6eDNTecbB TOM,TOI nporpamma3MylauTn TepMHana 3aanyuheHa.

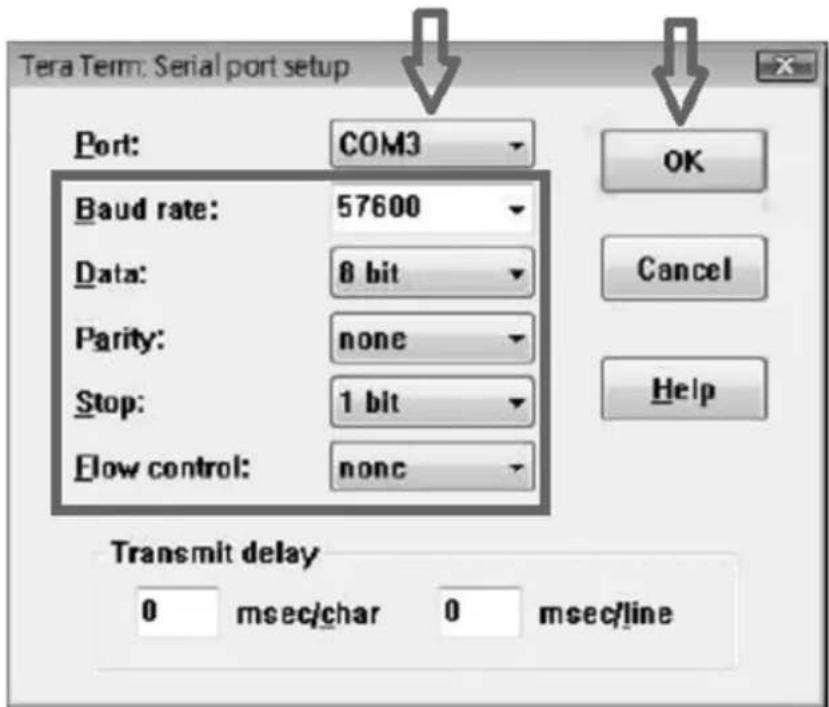

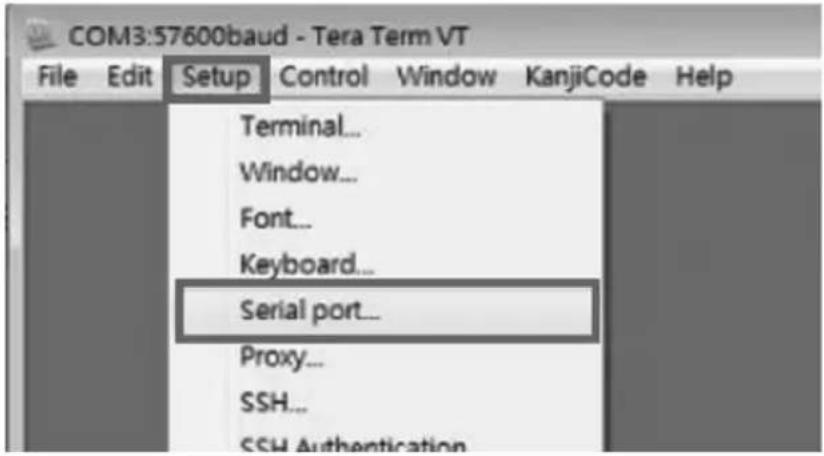

2. HacptpoTe cBoi nocleIOBATEbHbM COM-nopt. OTKpoTe nporpaMMy, haxmte Setup ("HaCtpoKa") m Bb6epTe onuio Serial Port ("IocleIOBATEbHbM npot") u3 BvPiadaIoUeO MeHIO.

1. BbI6epITe COM-nOpT, B KOTOpBb IBCTaBHeH pa3bEm DB9. B cnyae nCnOlbzOBaHnR Keyspan OH aBtOMaTmueckn npncBOHT COM-nOpT. BbI6epITe cIeDyIOuJe onUIM:

Ckopooctb nepeaun daHbix:57600
- Pa3Mep daHHbIX: 86nT
- YEtHOCTb:OTCYTCTByET
- CToNoBbI 6nt:1 6nt
- YnpabneHMe NtOKAMn: Het. 3aTeM HaxMnte OK.

yCTaHOBKa

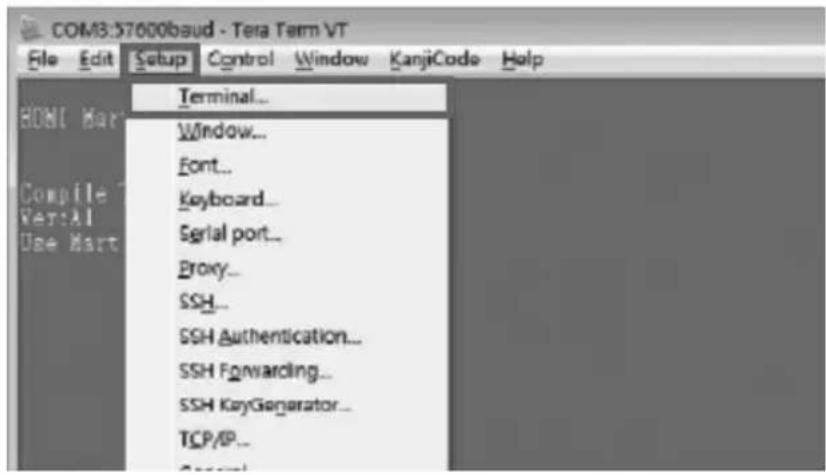

1. HacptpoTe nporpaMMy taKIM o6pa3OM, yTo6bl pa3peuHTb ynpaBHeHne BXoHNbIMn KaHaIaMn. B BbInadaioUeM MeIO haxmTe Setup ("HacptpoKa") n BbI6epTe onuIO Terminal ("TepMNHaI").

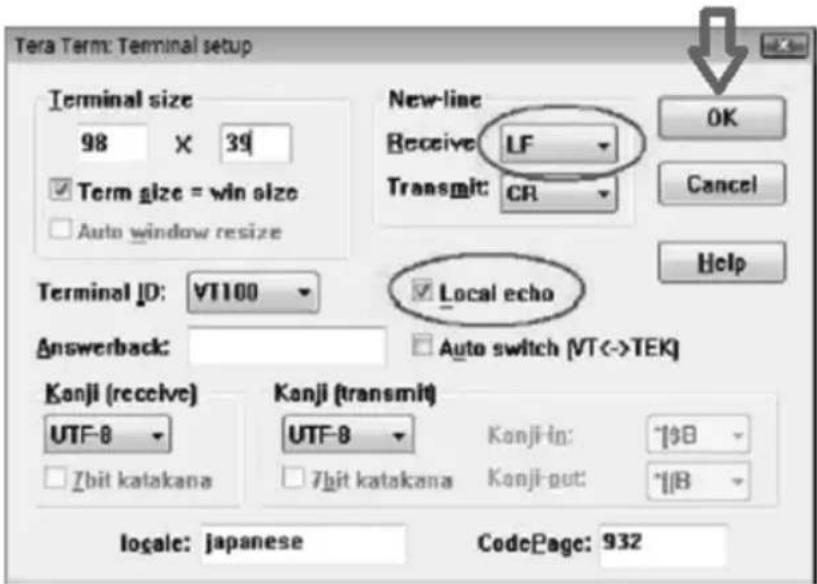

1. Bb6epnte onuio LF B Receive in New-Line ("PpHMMaTb B HOBOM KaHaJe"). HaxMITE ha noIe nla akTtBaun pexkMa loKaJbHoro oTo6paXeHnra (Local Echo). BBeNTte KOMaHny n HaxMITE OK.

yCTaHOBKa

Komahdby ynpaBneHnuepe3 nHTepoeic RS-232

Команды урравлия чeredосяковыteльный Intерфс
Команда 3начения
Sw1 x1 Нарравлиedo на вьхов 1, вьхов n	на вхов [x1]
Sw2 x1 Нарравлиedo на вьхов 1, вьхов n	на вхов [x1]
Sw3 x1 Нарравлиedo на вьхов 1, вьхов n	нa вхов [x1]
Sw4 x1 Нарравлиedo на вьхов 1, вьхов n	нa вхов [x1]
PWD 0заяет "Питайец Вк/Вьк"
STE С��аяни вьхова

Baxhoe npimeaHne oTHocntbHo ynpabJIOx KOMaHd:

OndOBpeMeHHo MoKet IOnaBaTbCra TOLbKO OHa KOMaHda. Ipeep OTnpabKoI cIeMyUcEi KOMaHdbI He06xOIMo DoXdaTbcra IprMa I NcONJIHeHnKOMMyTaTOPom nepBoi KOMaHdbI. B cIyae OTnpabKn/IOdaun cIeMyUcEi KOMaHdbI DO BblONHeHnI nepBoI cIeMyUcA JOMaHda IrHOpuyeTcKOMMyTaTOPom.

yctaHOBka

Функци МаршуТиЗаци

KoMaHnda:

SWNM

Bapuaanmbi:
