Produkttyp	HDMI-Empfänger über Cat6 mit integriertem HDMI-Steckerkabel (Pigtail)
Maximale Videoauflösung	4K x 2K (3840 x 2160) bei 60 Hz mit 4:4:4-Farbunterabtastung
Maximale Übertragungsdistanz	70 m (230 ft) mit Cat6-Kabel mit massiven Adern 24 AWG
HDCP-Kompatibilität	HDCP 2.2
HDR-Unterstützung	Ja
Unterstützte Audiokanäle	Bis zu 7.1 Kanäle
Eingangsanschluss (vom Sender)	RJ45 (Cat6)
Ausgangsanschluss (zum Bildschirm)	Integriertes HDMI-Steckerkabel von 0,3 m (1 ft)
Stromversorgung	Stromversorgung über Kabel (PoC) vom Sender; kein externes Netzteil erforderlich
Integrierter Entzerrer	Ja, einstellbar für Distanzkompensation
Automatische EDID-Anpassung	Ja
USB-/IR-Funktionen	Nicht in dieses Empfängermodell integriert (verfügbar über Sender und Empfänger anderer Modelle der Serie)
Montagezubehör enthalten	Montagekit für Wandmontage, 19"-Rack oder Pfostenmontage
Abmessungen (ca.)	8 x 5 x 2 cm
Gewicht (ca.)	100 g
Garantie	1 Jahr (eingeschränkte Garantie von Tripp Lite)

Häufig gestellte Fragen - B127A1A1BHPH Tripp Lite

Welche maximale Auflösung wird vom Empfänger B127A-1A1-BHPH unterstützt?

Der Empfänger unterstützt eine Auflösung von bis zu 4K x 2K (3840 x 2160) bei 60 Hz mit 4:4:4-Farbunterabtastung gemäß HDMI 2.0-Spezifikation.

Welche maximale Übertragungsdistanz kann ich mit diesem Empfänger erreichen?

Die maximale Distanz beträgt 70 Meter (230 Fuß) bei Verwendung eines hochwertigen Cat6-Kabels mit massiven Adern 24 AWG.

Ist der Empfänger mit HDCP 2.2 kompatibel?

Ja, der Empfänger ist HDCP 2.2-kompatibel, sodass Sie geschützte Inhalte wie 4K-Blu-rays streamen können.

Unterstützt der Empfänger HDR?

Ja, er unterstützt HDR (High Dynamic Range) für hellere und kontrastreichere Bilder.

Wie wird der Empfänger B127A-1A1-BHPH mit Strom versorgt?

Der Empfänger wird über PoC (Power over Cable) über das Cat6-Kabel vom Sender mit Strom versorgt. Am Empfänger selbst ist keine externe Stromversorgung erforderlich.

Kann ich ein Standard-HDMI-Kabel verwenden, um den Empfänger an meinen Bildschirm anzuschließen?

Der Empfänger wird mit einem integrierten 0,3 m HDMI-Steckerkabel (Pigtail) geliefert. Sie können ein Standard-HDMI-Kabel (empfohlen Tripp Lite Serie P569 oder P568) anschließen, um Ihren Bildschirm zu erreichen.

Verfügt der Empfänger über einen Toslink-Audioausgang?

Nein, dieses Empfängermodell (B127A-1A1-BHPH) hat keinen Toslink-Anschluss. Der Toslink-Ausgang ist nur bei den Modellen B127A-1A1-BHBH und B127A-111-BHTH vorhanden.

Wie installiere ich den Empfänger an der Wand?

Der Empfänger wird mit einem Montagekit geliefert, das eine Installation an der Wand, in einem 19-Zoll-Rack oder an einem Pfosten ermöglicht. Befolgen Sie die Montageanleitung im Handbuch, um die Halterungen zu befestigen.

Unterstützt der Empfänger USB und IR?

Dieser Empfänger hat keine integrierten USB- oder IR-Anschlüsse. Diese Funktionen sind beim Sender und Empfänger anderer Modelle (B127A-1A1-BHBH) verfügbar. Dieses Modell ist ein vereinfachter Empfänger nur mit HDMI- und RJ45-Verbindung.

Wie lautet die Garantie des Produkts?

Der Empfänger hat eine eingeschränkte Garantie von einem Jahr von Tripp Lite, die Material- und Verarbeitungsfehler abdeckt.

BEDIENUNGSANLEITUNG B127A1A1BHPH Tripp Lite

HDMI über Cat6-Extender-Kits und Repeater, 4K/60 Hz

Extender-Kit-Modelle: B127A-1A1-BHBH, B127A-1A1-BHPH, B127A-111-BHTH, B127A-110-BH Repeater-Modell: B127A-010-H

English 1 • Español 27 • Français 53 • Русский 79

Copyright © 2021 Tripp Lite. Alle Rechte vorbehalten.

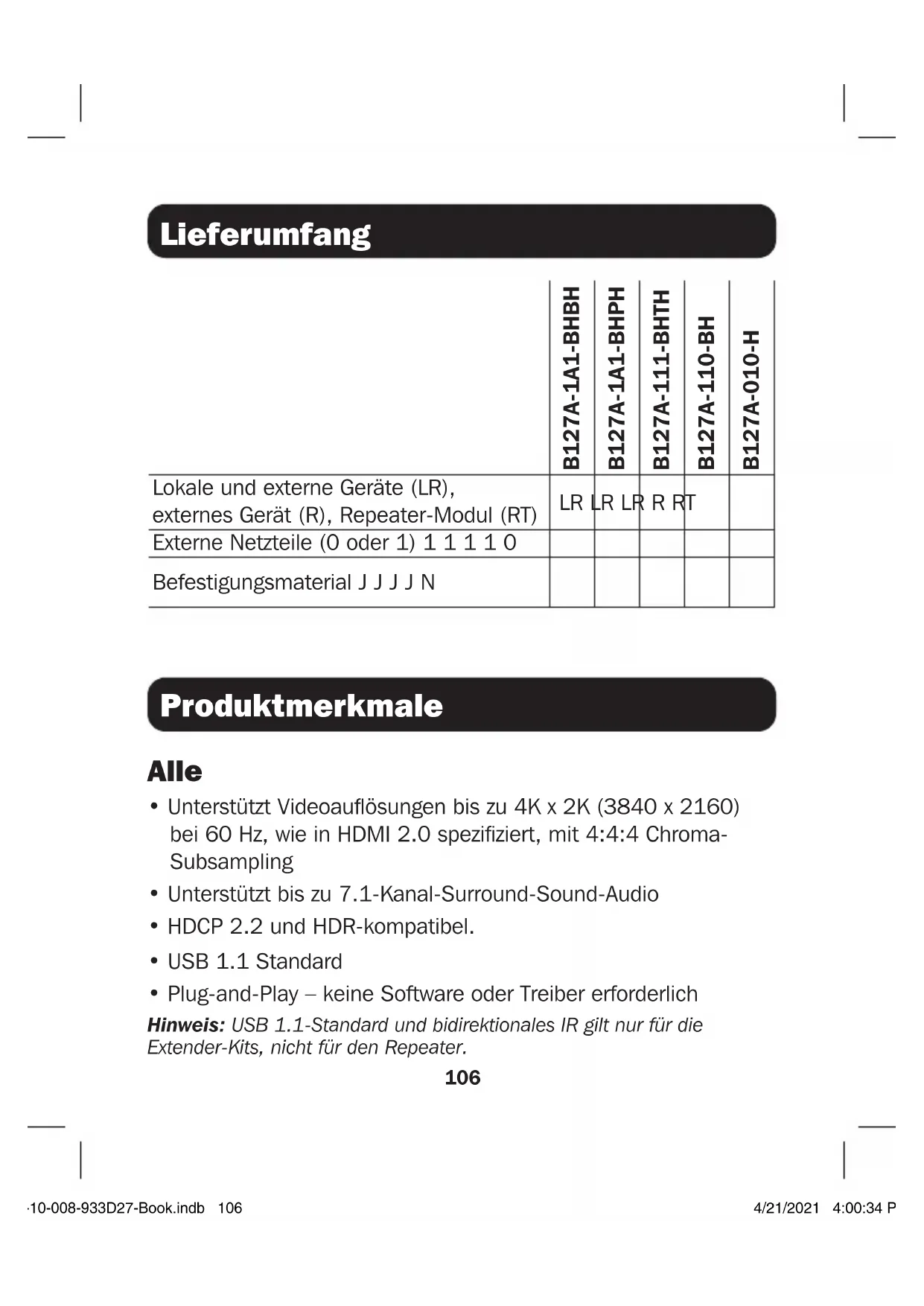

Lieferumfang

	B127A-1A1-BHBH	B127A-1A1-BHPH	B127A-111-BHTH	B127A-110-BH	B127A-010-H
Lokale und externe Geräte (LR), externes Gerät (R), Repeater-Modul (RT)	LR	LR LR	R RT
Externe Netzeleile (0 oder 1) 1 1 1 1 0
Befestigungsmaterial J J J J N

Produktmerkmale

Alle

• Unterschied Videoauflösungen bis zu 4K x 2K (3840 x 2160) bei 60 Hz, wie in HDMI 2.0 spezifiziert, mit 4:4:4 Chroma-Subsampling
• Unterstützung bis zu 7.1-Kanal-Surround-Sound-Audio
• HDCP 2.2 und HDR-kompatibel. USB 1.1 Standard
• Plug-and-Play - keine Software oder Treiber erforderlich

Hinweis: USB 1.1-Standard und bidirektionales IR gilt nur für die Extender-Kits, nicht für den Repeater.

106

Produktmerkmale

B127A-1A1-BHBH

• HDMI über Cat6 Power over Cable (PoC) Extender-Kit
• Verlängert die Reichweite von 4K x 2K (3840 x 2160) bei 60 Hz-Signal (wie in HDMI 2.0 spezifiziert) bis zu 70 m von der Quelle.
• Eingebauter lokaler HDMI-Anschluss unterstützt 4K bei 60 Hz Signal.
• Fernbedienbare Empfängereinheit mit integrierter Entzerrungsregelung (EQ) und automatischer EDID-Bildanpassung.
• Unterstützung bis zu 7.1-Kanal-Surround-Sound-Audio.
• Der Empfänger verfügt über einen Toslink-Anschluss für die Audioausgabe. HDCP 2.2-kompatibel.
• Plug-and-Play - keine Software oder Treiber erforderlich.
• Unterstützung bidirektionaler IR- und USB 1.1-Funktion durch DIP-Schalterauswahl.
• Enthält Befestigungsmaterial, mit dem sowohl die lokale Sende- als auch die externe Empfangseinheit an der Wand, im Rack oder an einem Mast montiert werden können. Die Power-over-Cable-(PoC)-Funktion ermöglicht es, ein externes Netzteil entweder an der Sender- oder an der Empfängerseite anzuschließen und beide Geräte mit Strom zu versorgen.

Produktmerkmale

B127A-1A1-BHPH

• HDMI über Cat6-Power-over-Cable-(PoC)-Extender-Kit mit Pigtail-Empfänger
• Verlängert die Reichweite von 4K x 2K (3840 x 2160) bei 60 Hz-Signal (wie in HDMI 2.0 spezifiziert) bis zu 70 m von der Quelle.
• Eingebauter lokaler HDMI-Anschluss unterstützt 4K bei 60 Hz Signal.
• Fernbedienbare Empfängereinheit mit integrierter Entzerrungsregelung (EQ) und automatischer EDID-Bildanpassung mit 30 cm HDMI-Kabel (Stecker).
• Unterstützt bis zu 7.1-Kanal-Surround-Sound-Audio und ist HDCP 2.2-kompatibel.
• Plug-and-Play – keine Software oder Treiber erforderlich.
• Enthält Befestigungsmaterial, mit dem sowohl die lokale Sende- als auch die externe Empfangseinheit an der Wand, im Rack oder an einem Mast montiert werden können. Die Power-over-Cable-Funktion (PoC) ermöglicht es, ein externes Netzteil an den Sender anzuschließen und beide Geräte mit Strom zu versorgen.

Produktmerkmale

B127A-111-BHTH

• HDMI über Cat6 verkettbares Power-over-Cable-(PoC)-Extender-Kit
• Externer Transceiver mit integrierter Entzerrungsregelung (EQ), automatischer EDID-Bildanpassung und RJ45-Erweiterungsanschluss für den Anschluss an den nächsten B127A-110-BH.
• Der Transceiver verfügt über einen Toslink-Anschluss für die Audioausgabe.
• Verlängert und erweitert ein 4K x 2K (3840 x 2160) bei 60 Hz-Signal, wie in HDMI 2.0 spezifiziert, in einer Über-Cat6-Installation, sodass mehrere Monitore an verschiedenen Punkten in einer Kette platziert werden können, indem bis zu vier B127A-110-BH-Einheiten hinzugefügt werden.
• Verlängert ein 4K (3840 x 2160) bei 60 Hz-Signal oder ein 1080p bei 60 Hz-Signal um bis zu 70 m von jedem externen/Repeater zur nächsten Einheit in der Kette (in einer vollständigen vierstufigen Daisy-Chain-Installation), ein 4K (3840 x 2160) bei 60 Hz-Signal auf bis zu 280 m oder ein 1080p bei 60 Hz-Signal um bis zu 152 m von der Quelle zur letzten externen Einheit in der Kette.
• Unterstützt bis zu 7.1-Kanal-Surround-Sound-Audio.
• Der Transceiver verfügt über einen Toslink-Anschluss für die Audioausgabe.

Produktmerkmale

HDCP 2.2-kompatibel – Plug-and-Play – keine Software oder Treiber erforderlich – Befestigungsmaterial für die Wand-, Gestell- oder Mastmontage ist im Lieferumfang enthalten. Die Power-over-Cable-(PoC)-Funktion ermöglicht es, ein externes Netzteil entweder an der Sender- oder an der Empfängerseite anzuschließen und angeschlossene Geräte mit Strom zu versorgen.

B127A-110-BH

• HDMI über Cat6-Power-over-Cable-(PoC)-Transceiver
• Funktioniert mit dem B127A-111-BHTH, um ein 4K x 2K (3840 x 2160) bei 60 Hz-Signal, wie in HDMI 2.0 spezifiziert, um bis zu 70 m zu verlängern
• Dieser Transceiver verfügt über eine integrierte Entzerrungssteuerung (EQ) und eine automatische EDID-Bildanpassung sowie einen RJ-45-Erweiterungsanschluss für den Anschluss an den nächsten B127A-110-BH
• Der Transceiver verfügt über einen Toslink-Anschluss für die Audioausgabe

Produktmerkmale

B127A-010-H

• Der Repeater verlängert die Übertragung eines 4K x 2K (3840 x 2160) bei 60 Hz-Signals, wie in HDMI 2.0 spezifiziert, auf bis zu 120 m
• Power-over-Cable-(PoC)-Technologie bedeutet, dass keine externe Stromversorgung des Geräts benötigt wird
• HDCP 2.2 und HDR-konform.
• Unterstützt bis zu 7.1-Kanal-Surround-Sound-Audio

Optionales Zubehör:

N202-Serie Cat6 24 AWG Volldraht-Patchkabel P569-XXX-CERT oder P568-XXX-2A-Serie HDMI 2.0-Hochgeschwindigkeitskabel

Haftungsausschluss

Bitte überprüfen Sie vor der Installation die folgenden Einstellungen ihrer Quelle(n) und Fernseher/Monitor(e):

1. Stellen Sie die Anzeige auf 60 Hz ein. Überprüfen Sie die Werkeinstellungen, da Standardeinstellungen auf eine niedrigere Frequenz (Hz) als angegeben eingestellt sein können.
2. Stellen Sie sicher, dass die Eingangseinstellung Ihres Monitors auf HDMI 2.0 eingestellt ist. Einige Bildschirme haben möglicherweise die Standardeinstellung bei HDMI 1.4.
3. Vergewissern Sie sich, dass auf Ihrem Monitor die HDR-Funktion aktiviert ist. Bei einigen Bildschirmen ist diese Funktion möglicherweise werkseitig deaktiviert.
4. Prüfen Sie, ob die Einstellung Ultra HD (UHD) Deep Color auf Ihrem Fernseher/Monitor aktiviert ist. Bestätigen Sie mit dem Hersteller Ihres Fernsehers/Monitors, welche HDMI-Anschlüsse UHD Deep Color unterstützen.
5. Überprüfen Sie den USB/IR-DIP-Schalter, da die Standardeinstellung auf „IR“ eingestellt ist.

Hinweis: Wenn Sie einen lokalen Monitor an Ihre Installation anschließen möchten, muss die Einstellung „UHD Deep Color“ möglicherweise auf Ihrem lokalen Fernseher/Monitor deaktiviert werden (je nach Marke/Modell), um eine 4K/60-Hz-Auflösung zu erreichen.

Montageanleitung (nur ausgewählte Modelle)

B127A-1A1-BHBH, B127A-1A1-BHPH, B127A-111-BHTH und B127A-110-BH werden mit Montagematerial geliefert, das eine Vielzahl von Montagemethoden ermöglicht.

Die folgenden Abbildungen zeigen, wie die mitgelieferten Montagehalterungen für entsprechende Installationen angebracht werden können.

Hinweis: Das Modell, das in den folgenden Abbildungen gezeigt wird, dient nur zu Illustrationszwecken. Ihr Produkt kann je nach Modellnummer, Größe oder Anschlussausrichtung variieren. Die Montageoptionen für alle IP-Geräte sind die gleichen.

Wandhalterung

19"-Rack-Montage

Installation des Standard-Extender-Kits

Hinweise:

1) Prüfen Sie, dass die gesamte Installation ordnungsgemäß funktioniert, bevor Sie Kabel durch Decken/Wände ziehen. 2) Um eine maximale Reichweite und Leistung zu erreichen, verwenden Sie 24 AWG-Volldrahtkabel der Kategorie 6. Die Verwendung von Cat6-Litzenkabeln oder Kabeln mit einem höheren Querschnitt (AWG) als 24 AWG führt zu einer kürzeren Verlängerungsstrecke. Kabel mit höherem Querschnitt, z. B. 26 AWG, haben eine geringere Übertragungsfähigkeit als Kabel mit geringerem Querschnitt. Alle Cat6-Kabel der N202-Serie von Tripp Lite werden mit 24 AWG-Volldrahtkabeln hergestellt. 3) Das Installationsdiagramm zeigt ein Gerät B127A-1A1-BHBH. 4) Aufgrund der in den Sendeeinheiten integrierten Power-over-Cable-(PoC)-Technologie ist für die externen Empfängereinheiten keine externe Stromversorgung erforderlich.

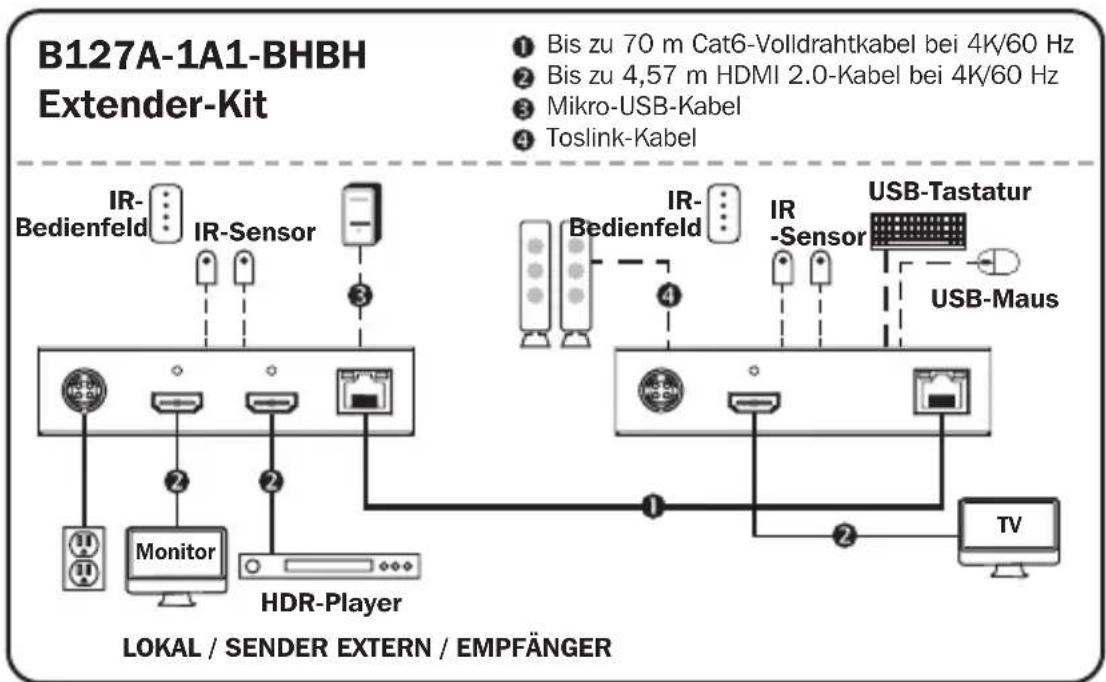

Installation des Standard-Extender-Kits

1. Stellen Sie sicher, dass alle Geräte in der Installation - z. B. Fernsehgeräte, Blu-ray™-Player und der Sender - AUS geschaltet sind.
2. Schließen Sie die HDMI-Quelle mit einem HDMI 2.0-Kabel (z. B. Kabel der Serien P569-XXX-CERT oder P568-XXX-2A von Tripp Lite) an den Anschluss INPUT (EINGANG) an der lokalen Sendeeinheit an.
3. Optional für B127A-1A1-BHBH: Verwenden Sie ein HDMI 2.0-Kabel (z. B. Kabel der Serien P569-XXX-CERT oder P568-XXX-2A von Tripp Lite) und schließen Sie einen lokalen Monitor an den Anschluss „LOCALOUT“ der lokalen Sendeeinheit B127A-1A1-BHBH an.
4. Optional: Für eine größere Reichweite schließen Sie ein B127A-010-H Signal-Repeater-Modul über Cat6-Verkabelung an den Sender und Empfänger an. Weitere Informationen finden Sie unter B127A-010-H Produkt Funktionen.
5. Verbinden Sie den RJ45-Anschluss an der lokalen Sendeeinheit mit dem RJ45-Anschluss an der externen Empfängereinheit mit einem Cat6-Kabel.
6. Verbinden Sie den HDMI-Anschluss der externen Empfängereinheit mit einem HDMI 2.0-Kabel (z. B. Kabel der Tripp Lite Serie P569-XXX-CERT oder P568-XXX-2A) mit einem Monitor.
7. Schalten Sie Ihre angeschlossenen Fernseher/Monitore ein. Die LOKALE (orange) LED leuchtet auf, um anzuzeigen, dass der lokale Anschluss an einen Bildschirm angeschlossen ist.

Installation des Standard-Extender-Kits

1. Schließen Sie die externe Stromversorgung entweder an die Sende- oder die Empfangseinheit an. Schließen Sie das Gerät an eine verfügbare Wandsteckdose oder einen TrippLite-Überspannungsschutz, eine Stromverteilereinheit (PDU) oder eine unterbrechungsfreie Stromversorgung (USV) an. Die POWER-LED (grün) an der lokalen Sendereinheit leuchtet auf, um anzuzeigen, dass das Gerät von der externen Stromversorgung mit Strom versorgt wird. Die POWER-LED (grün) an der externen Empfängereinheit leuchtet auf, um anzuzeigen, dass das Gerät über die PoC-Technologie Strom von der lokalen Sendeeinheit erhält.
2. Schalten Sie die Stromversorgung der HDMI-Quelle ein. Die LED OUTPUT (orange) an der lokalen Sendeeinheit leuchtet, um anzuzeigen, dass ein Signal von der Quelle empfangen wird.
3. Die (orangefarbene) RJ45-LED leuchtet sowohl an der lokalen Sende- als auch an der externen Empfängereinheit, um anzuzeigen, dass ein Signal von der angeschlossenen Quelle empfangen wird. Der Bildschirm sollte nun auf dem angeschlossenen Monitor angezeigt werden.

Installation des Standard-Extender-Kits

Hinweise:

1) Prüfen Sie, dass die gesamte Installation ordnungsgemäß funktioniert, bevor Sie Kabel durch Decken/Wände ziehen. 2) Um eine maximale Reichweite und Leistung zu erreichen, verwenden Sie 24 AWG-Volldrahtkabel der Kategorie 6. Die Verwendung von Cat6-Litzenkabeln oder Kabeln mit einem höheren Querschnitt (AWG) als 24 AWG führt zu einer kürzeren Übertragungsstrecke. Kabel mit höherem Querschnitt, z. B. 26 AWG, haben eine geringere Übertragungsfähigkeit als Kabel mit geringerem Querschnitt. Alle Cat6-Kabel der N202-Serie von Tripp Lite werden mit 24 AWG-Volldrahtkabeln hergestellt. 3) Das Installationsdiagramm zeigt ein Gerät B127A-1A1-BHPH. 4) Aufgrund der in den Sendeeinheiten integrierten Power-over-Cable-(PoC)-Technologie ist für die externen Empfängereinheiten keine externe Stromversorgung erforderlich.

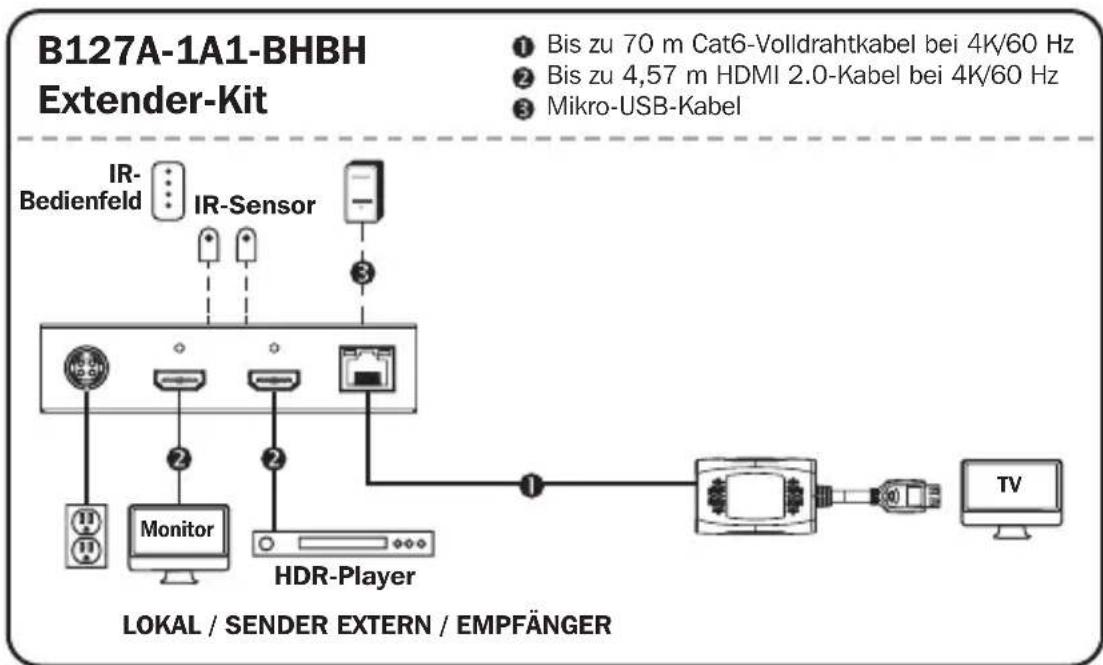

Installation des Standard-Extender-Kits

1. Stellen Sie sicher, dass alle Geräte in der Installation - z. B. Fernsehgeräte, Blu-ray™-Player und der Sender - AUS geschaltet sind.
2. Schließen Sie die HDMI-Quelle mit einem HDMI 2.0-Kabel (z. B. Kabel der Serien P569-XXX-CERT oder P568-XXX-2A von Tripp Lite) an den Anschluss INPUT (EINGANG) an der lokalen Sendeeinheit an.
3. Optional für B127A-1A1-BHPH: Verwenden Sie ein HDMI 2.0-Kabel (z. B. Kabel der Serien P569-XXX-CERT oder P568-XXX-2A von Tripp Lite) und schließen Sie einen lokalen Monitor an den Anschluss „LOCALOUT" des lokalen Senders B127A-1A1-BHPH an.
4. Optional: Für eine größere Reichweite schließen Sie ein B127A-010-H Signal-Repeater-Modul über Cat6-Verkabelung an den Sender und Empfänger an. Weitere Informationen finden Sie unter B127A-010-H.
5. Verbinden Sie den RJ45-Anschluss an der lokalen Sendeeinheit mit dem RJ45-Anschluss an der externen Empfangseinheit mit einem Cat6-Kabel.
6. Schließen Sie das HDMI-Kabel der externen Empfängereinheit an einen Monitor/Fernseher an.
7. Schalten Sie Ihre angeschlossenen Fernseher/Monitore ein. Die LOKALE (orange) LED leuchtet auf, um anzuzeigen, dass der lokale Anschluss an einen Bildschirm angeschlossen ist.

Installation des Standard-Extender-Kits

1. Schließen Sie die externe Stromversorgung an die Sendereinheit an. Schließen Sie das Gerät an eine verfügbare Wandsteckdose oder einen Tripp-Lite-Überspannungsschutz, eine Stromverteilereinheit (PDU) oder eine unterbrechungsfreie Stromversorgung (USV) an. Die POWER-LED (grün) an der lokalen Sendeeinheit leuchtet auf, um anzuzeigen, dass das Gerät von der externen Stromversorgung mit Strom versorgt wird. Die POWER-LED (grün) an der externen Empfängereinheit leuchtet auf, um anzuzeigen, dass das Gerät über die PoC-Technologie Strom von der lokalen Sendeeinheit erhält.
2. Schalten Sie die Stromversorgung der HDMI-Quelle ein. Die LED OUTPUT (orange) an der lokalen Sendeeinheit leuchtet, um anzuzeigen, dass ein Signal von der Quelle empfangen wird.
3. Die (orangefarbene) RJ45-LED leuchtet sowohl an der lokalen Sende- als auch an der externen Empfängereinheit, um anzuzeigen, dass ein Signal von der anzuzeigenden Quelle empfangen wird. Der Bildschirm sollte nun auf dem angeschlossenen Monitor angezeigt werden.

Installation des Standard-Extender-Kits

Hinweise:

1) Prüfen Sie, dass die gesamte Installation ordnungsgemäß funktioniert, bevor Sie Kabel durch Decken/Wände ziehen. 2) Um eine maximale Reichweite und Leistung zu erreichen, verwenden Sie 24 AWG-Volldrahtkabel der Kategorie 6. Die Verwendung von Cat6-Litzenkabeln oder Kabeln mit einem höheren Querschnitt (AWG) als 24 AWG führt zu einer kürzeren Übertragungsstrecke. Kabel mit höherem Querschnitt, z. B. 26 AWG, haben eine geringere Übertragungsfähigkeit als Kabel mit geringerem Querschnitt. Alle Cat6-Kabel der N202-Serie von Tripp Lite werden mit 24 AWG-Volldrahtkabeln hergestellt. 3) Das Installationsdiagramm zeigt ein Gerät B127A-111-BHTH. 4) Aufgrund der in den Sendeeinheiten integrierten Power-over-Cable-(PoC)-Technologie ist für die externen Empfängereinheiten keine externe Stromversorgung erforderlich.

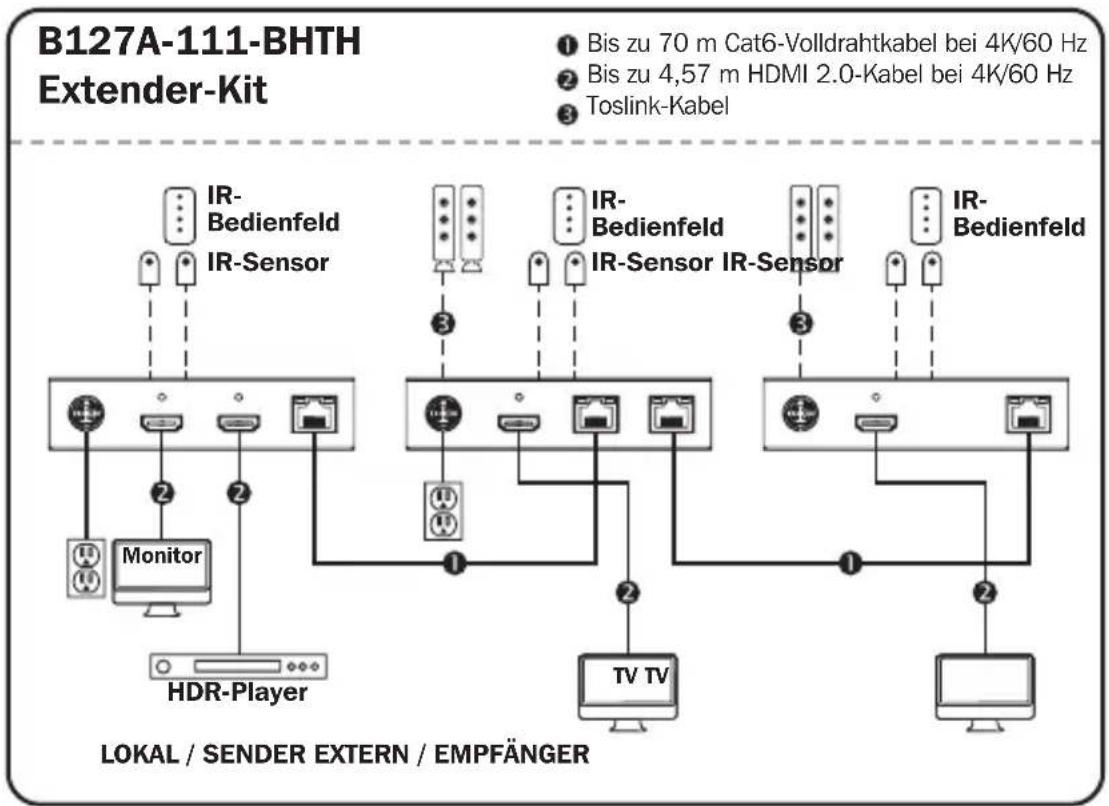

Installation des Standard-Extender-Kits

1. Stellen Sie sicher, dass alle Geräte in der Installation - z. B. Fernsehgeräte, Blu-ray™-Player und der Sender - AUS geschaltet sind.
2. Schließen Sie die HDMI-Quelle mit einem HDMI 2.0-Kabel (z. B. Kabel der Serien P569-XXX-CERT oder P568-XXX-2A von Tripp Lite) an den Anschluss INPUT (EINGANG) an der lokalen Sendeeinheit an.
3. Optional für B127A-111-BHTH: Verwenden Sie ein HDMI 2.0-Kabel (z. B. Kabel der Serien P569-XXX-CERT oder P568-XXX-2A von Tripp Lite) und schließen Sie einen lokalen Monitor an den Anschluss „LOCALOUT" des lokalen Senders B127A-111-BHTH an.
4. Verbinden Sie den RJ45-Anschluss an der lokalen Sendeeinheit mit dem RJ45-Anschluss an der externen Empfängereinheit mit einem Cat6-Kabel.
5. Verbinden Sie den HDMI-Anschluss der externen Empfänger- oder Transceiver-Einheit mit einem HDMI 2.0-Kabel (z. B. Kabel der Tripp Lite Serie P569-XXX-CERT oder P568-XXX-2A) mit einem Monitor.
6. Schalten Sie Ihre angeschlossenen Fernseher/Monitore ein. Die LOKALE (orange) LED leuchtet auf, um anzuzeigen, dass der lokale Anschluss an einen Bildschirm angeschlossen ist.

Installation des Standard-Extender-Kits

1. Schließen Sie das externe Netzteil an den Sender an. Schließen Sie das Gerät an eine verfügbare Wandsteckdose oder einen Tripp-Lite-Überspannungsschutz, eine Stromverteilungseinheit (PDU) oder eine unterbrechungsfreie Stromversorgung (USV) an. Die POWER-LED (grün) an der lokalen Sendereinheit leuchtet auf, um anzuzeigen, dass das Gerät von der externen Stromversorgung mit Strom versorgt wird. Die POWER-LED (grün) an der externen Empfängereinheit leuchtet auf, um anzuzeigen, dass das Gerät über die PoC-Technologie Strom von der lokalen Sendeeinheit erhält.
2. Schalten Sie die Stromversorgung der HDMI-Quelle ein. Die LED OUTPUT (orange) an der lokalen Sendeeinheit leuchtet, um anzuzeigen, dass ein Signal von der Quelle empfangen wird.
3. Die (orangefarbene) RJ45-LED leuchtet sowohl an der lokalen Sende- als auch an der externen Empfangseinheit, um anzuzeigen, dass ein Signal von der anzuzeigenden Quelle empfangen wird. Der Bildschirm sollte nun auf dem angeschlossenen Monitor angezeigt werden.

Transceiver-Verkettung Installation (nur B127A-110-BH)

Hinweise:

1) Prüfen Sie, dass die gesamte Installation ordnungsgemäß funktioniert, bevor Sie Kabel durch Decken/Wände ziehen. 2) Um eine maximale Reichweite und Leistung zu erreichen, verwenden Sie 24 AWG-Volldrahtkabel der Kategorie 5e/6. Die Verwendung von Cat5e/6-Litzenkabeln oder Kabeln mit einem höheren Querschnitt (AWG) als 24 AWG führt zu einer kürzeren Verlängerungsstrecke. Kabel mit höherem Querschnitt, z. B. 26 AWG, haben eine geringere Übertragungsfähigkeit als Kabel mit geringerem Querschnitt. Alle Cat6-Kabel der N202-Serie von Tripp Lite werden mit 24 AWG-Volldrahtkabeln hergestellt. 3) Das Installationsdiagramm zeigt die Installationen B127A-111-BHTH und B127A-110-BH.

Transceiver-Verkettung Installation (nur B127A-110-BH)

Bis zu 70 m Cat6-Volldrahtkabel bei 4K/60 Hz. Bis zu 4,57 m HDMI 2.0-Kabel bei 4K/60 Hz. Toslink-Kabel.

Transceiver-Verkettung Installation (nur B127A-110-BH)

1. Stellen Sie sicher, dass alle Geräte in der Installation - z. B. Fernsehgeräte, Blu-ray™-Player und der Sender - AUS geschaltet sind.
2. Schließen Sie die HDMI-Quelle mit einem HDMI-Kabel der Tripp Lite P568-Serie an den Anschluss INPUT (EINGANG) des B127A-111-BHTH an.
3. Schließen Sie einen lokalen Monitor mit einem HDMI-Kabel der Tripp Lite P568-Serie an den HDMI-Anschluss LOCAL an.
4. Schließen Sie das externe Netzteil an das lokale Gerät an und verbinden Sie es mit einem Tripp-Lite-Überspannungsschutz, einer Stromverteilereinheit (PDU) oder einer unterbrechungsfreien Stromversorgung (USV). Die grünen RJ45-LEDs leuchten auf, um anzuzeigen, dass Strom von der externen Spannungsversorgung empfangen wird.
5. Verbinden Sie einen der RJ45-Ausgangsanschlüsse an der lokalen Einheit mit einem Cat5e/6-Kabel mit dem RJ45-Eingangsanschluss des Transceivers B127A-110-BH.
6. Schließen Sie einen Monitor mit einem HDMI-Kabel der Tripp Lite P568-Serie an den Anschluss HDMI AUSGANG der Transceiver-Einheit an.

Transceiver-Verkettung Installation (nur B127A-110-BH)

1. Die grüne Netz-LED und die grünen RJ45-LEDs am Transceiver leuchten auf, um anzuzeigen, dass das Gerät mit Strom versorgt wird. Bis zu vier Einheiten können verkettet werden (drei Transceiver und ein Empfänger). Um weitere Transceiver anzuschließen, fahren Sie mit Schritt 8 fort. Um die Installation mit einer B127A-110-BH-Einheit abzuschließen, fahren Sie mit Schritt 12 fort.
2. Verbinden Sie mit einem Cat5e/6-Kabel den RJ45-AUSGANG am Empfänger B127A-111-BHTH mit dem RJ45-EINGANG am Empfänger B127A-110-BH.
3. Schließen Sie einen Monitor mit einem Tripp-Lite-HDMI-Kabel der Serie P568 an den HDMI-AUSGANG des B127A-110-BH an, den Sie gerade hinzugefügt haben.
4. Schließen Sie das externe Netzteil an den B127A-110-BH an und verbinden Sie es mit einem Tripp-Lite-Überspannungsschutz, einer Stromverteilereinheit (PDU) oder einer unterbrechungsfreien Stromversorgung (USV). Die grüne Netz-LED und die grünen RJ45-LEDs leuchten auf, um anzuzeigen, dass das Gerät mit Strom versorgt wird.
5. Um einen zweiten B127A-110-BH hinzuzufügen, wiederholen Sie die Schritte 8 bis 10. Um die Installation mit einer B127A-110-BH-Einheit abzuschließen, fahren Sie mit Schritt 12 fort.
6. Verbinden Sie mit einem Cat5e/6-Kabel den RJ45-Ausgangsanschluss am B127A-110-BH mit dem RJ45-Eingangsanschluss.

Transceiver-Verkettung Installation (nur B127A-110-BH)

1. Schließen Sie einen Monitor mit einem Tripp-Lite-HDMI-Kabel der Serie P568 an den HDMI-AUSGANG des B127A-110-BH an.
2. Die grüne LED an der B127A-110-BH leuchtet, um anzuzeigen, dass das Gerät Strom vom vorhergehenden Transceiver empfängt. Die orangefarbene LED leuchtet, um anzuzeigen, dass das Gerät mit einer eingeschalteten externen/Repeatereinheit verbunden ist.
3. Schalten Sie die Stromversorgung der HDMI-Quelle ein. Die orangefarbenen RJ45-LEDs an der lokalen Einheit leuchten auf, um anzuzeigen, dass ein Signal von der Quelle empfangen wird.
4. Verwenden Sie bei Bedarf den Equalizer-Regler an der/den externen/Repeater-Einheit(en) und dem externen Empfänger, um das Videobild anzupassen.
5. Die maximale Anzahl der Daisy-Chain-Verkettungen beträgt 4 für eine Gesamtstrecke von 280 m.

Hinweis: Eine ungeeignete Equalizer-Einstellung kann dazu führen, dass der Monitor überhaupt kein Bild anzeigt. Probieren Sie jede Equalizer-Einstellung aus, bis ein akzeptables Bild angezeigt wird.

USB/IR/Toslink-Steuerungen

Der Erweiterungssatz bietet die folgenden Funktionsteuerungen:

• USB 1.1 - ein Mikro-USB-Eingang am Sender, zwei USB-A-Ausgänge am Empfänger
• Bidirektionale IR - Zwei 3,5-mm-Klinkenbuchsen an Sender und Empfänger
• Toslink-Ausgang an Empfänger und Transceiver

(Optional) Schließen Sie das mitgelieferte IR-OUT-Kabel an den IR-OUT-Anschluss der Sendeeinheit an. Platzieren Sie den Sensor am IR-OUT-Kabel in einem ungehinderten Bereich mit freier Sicht auf das zu steuernde Gerät. Schließen Sie dann das beiliegende IR-IN-Kabel an den IR-IN-Anschluss der Empfängereinheit an. Das IR-IN-Kabel wird den gewünschten Befehl über das IR-OUT-Kabel des Senders übermitteln.

Hinweis: Das IR-OUT-Kabel empfängt das Signal von der Fernbedienung und sendet es an das zu steuernde Gerät (wie z. B. Blu-ray™-Player, usw.).

(Optional) Schließen Sie ein vom Benutzer zur Verfügung gestelltes USB-Micro-B-Kabel (z. B. ein USB-Kabel der Serie U050-XXX von

Tripp Lite) an den Micro-B-Anschluss des Senders an. Schließen Sie dann eine Tastatur und Maus an die verfügbaren USB-A-Anschlüsse der Empfängereinheit an.

(Optional) Schließen Sie das Toslink-Kabel (z. B. Kabel der Serie A102-XXM von Tripp Lite) an einen Satz Lautsprecher, einen Audio-Receiver oder ein anderes Audiosystem an, das mit digitalen Toslink-Ausgängen ausgestattet ist.

Garantie

1 Jahr eingeschränkte Garantie

TRIPP LITE garantiert, dass seine Produkte für einen Zeitraum von einem (1) Jahr ab dem Datum des Erstkaufs frei von Material- und Verarbeitungsfehlern sind. Die Verpflichtung von TRIPP LITE im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenem Ermessen) der fehlerhaften Produkte. Um Service im Rahmen dieser Garantie zu erhalten, müssen Sie eine RMA-Nummer (Returned Material Authorization) von TRIPP LITE oder einem autorisierten TRIPP-LITE-Servicezentrum erhalten. Die Produkte müssen an TRIPP LITE oder an ein autorisiertes TRIPP-LITE-Servicezentrum unter Vorauszahlung der Transportkosten zurückgeschickt werden und mit einer kurzen Beschreibung des aufgetretenen Problems sowie einem Nachweis über Datum und Ort des Kaufs versehen sein. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlässigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner Weise geändert oder modifiziert wurden.

MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN GIBT TRIPP LITE KEINE GARANTIEN, WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND, EINSCHLIESSLICH GARANTIEN DER MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Einige Staaten gestatten keine Beschränkung oder keinen Ausschluss stillschweigender Gewährleistungen; davon kann es sein, dass die oben genannten Beschränkungen oder Ausschlüsse auf den Käufer nicht zutreffen.

MIT AUSNAHME DER OBIGEN BESTIMMUNGEN IST TRIPP LITE UNTER KEINEN UMSTÄNDEN HAFTBAR FÜR DIREKTE, INDIREKTE, SPEZIELLE, ZUFÄLLIGE ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTES ERGEBEN, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haftet TRIPP LITE nicht für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust, Kosten für Ersatzprodukte, Ansprüche Dritter oder anderes.

Garantie

WEEE-Compliance-Informationen für Tripp-Lite-Kunden und Recycler (Europäische Union)

Die WEEE-Richtlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Tripp Lite kaufen, ein Anrecht auf Folgendes haben:

• Rücksendung von Altgeräten zum Recycling beim Kauf eines neuen, gleichwertigen Geräts (dies variiert je nach Land)
• Rücksendung der neuen Geräte zum Recycling, wenn ihr Lebenszyklus abgelaufen ist

WARNUNG

Die Verwendung dieses Geräts für Lebenserhaltungssysteme, in denen der Ausfall des Geräts den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen.

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten weniger abweichen.
