BEDIENUNGSANLEITUNG B203101IND Tripp Lite

• B203-101-IND und der B203-104-IND verlängern die Reichweite von USB-2.0-Signalen auf bis zu 45 m von der Quelle

• B203-101-IND-ER und der B203-104-IND-ER verlängern die Reichweite von USB-2.0-Signalen auf bis zu 100 m von der Quelle

• Mit dem B203-104-IND und B203-104-IND-ER können Sie bis zu vier USB-2.0-Geräte anschließen

• B203-101-IND und B203-104-IND unterstützen USB-2.0- Datenübertragungsraten bis zu 480 Mbit/s

• B203-101-IND-ER und B203-104-IND-ER unterstützen USB-2.0-Datenübertragungsraten bis zu 300 Mbit/s

• Die PoC-Technologie (Power-over-Cable) versorgt die Sendereinheit über ein Cat5/Cat6-Kabel mit Strom

• Abwärtskompatibel mit USB 1.1

• Plug and Play – keine Software oder Treiber erforderlich

• Kompatibel mit allen gängigen Betriebssystemen

• B203-101-IND, B203-101-IND-ER, B203-104-IND oder B203-104-IND-ER Extender-Kit (Sender und Empfänger)

• DIN-Schienen-Befestigungen (x2)

• Hakenlose Cat6-Patchkabel der Serie N202

• USB-2.0-Kabel der Serie U022

• Umkehrbare USB-2.0-Kabel der Serie UR022

• USB-2.0-Mikro-B-Kabel der Serie U050

• Umkehrbare USB-3.0-Mikro-B-Kabel der Serie UR050 Hinweis: Prüfen Sie, ob die gesamte Installation ordnungsgemäß funktioniert, bevor Sie die Kabel durch Decken oder Wände ziehen.

1. Schließen Sie die Sendeeinheit mit einem USB-2.0-Kabel

an einen freien USB-Anschluss Ihres Computers an. Optionales Zubehör Installation Im Paket enthalten

• Internationale Stromversorgung (Eingang: 100 bis 240 V) mit Steckeradaptern für Nordamerika, Europa, das Vereinigte Königreich und Australien

• Bedienungsanleitung 20-04-048 933C77-Book.indb 3520-04-048 933C77-Book.indb 35 11/4/2021 3:34:38 PM11/4/2021 3:34:38 PM36 Installation

2. Verbinden Sie die RJ-45-Anschlüsse an den Sender- und

Empfängereinheiten mit einem Cat5e/Cat6-Kabel. Hinweise:

• Bei den Modellen B203-101-IND und B203-104-IND darf der Abstand zwischen Sender und Empfängereinheit 45 m nicht überschreiten.

• Bei den Modellen B203-101-IND-ER und B203-104-IND-ER darf der Abstand zwischen Sender und Empfängereinheit 100 m nicht überschreiten.

3. Schließen Sie ein USB-2.0-Gerät an jeden verfügbaren

Anschluss der Empfängereinheit an.

4. Schließen Sie das im Lieferumfang enthaltene, externe

Netzteil für die Modelle B203-101-IND-ER und B203- 104-IND-ER mit dem passenden Steckeradapter an die Empfängereinheit und dann an eine AC-Steckdose an. (Optional) Eine externe Stromversorgung (9 V bis 36 V) kann auch über den RS-232 Phoenix-Steckverbinder hinzugefügt werden. Hinweis: Es sollte nur eine Stromquelle an die Empfängereinheit(en) angeschlossen werden, niemals beide.

5. Nur für die Modelle B203-101-IND und B203-104-IND:

(Optional) Wenn Sie Geräte mit hohem Stromverbrauch anschließen, verwenden Sie entweder das im Lieferumfang enthaltene, externe Netzteil oder den RS-232 Phoenix- Anschluss, um eine externe Stromversorgung hinzuzufügen. Hinweis: Es sollte nur eine Stromquelle an die Empfängereinheit(en) angeschlossen werden, niemals beide. 20-04-048 933C77-Book.indb 3620-04-048 933C77-Book.indb 36 11/4/2021 3:34:38 PM11/4/2021 3:34:38 PM37 Installationsdiagramme

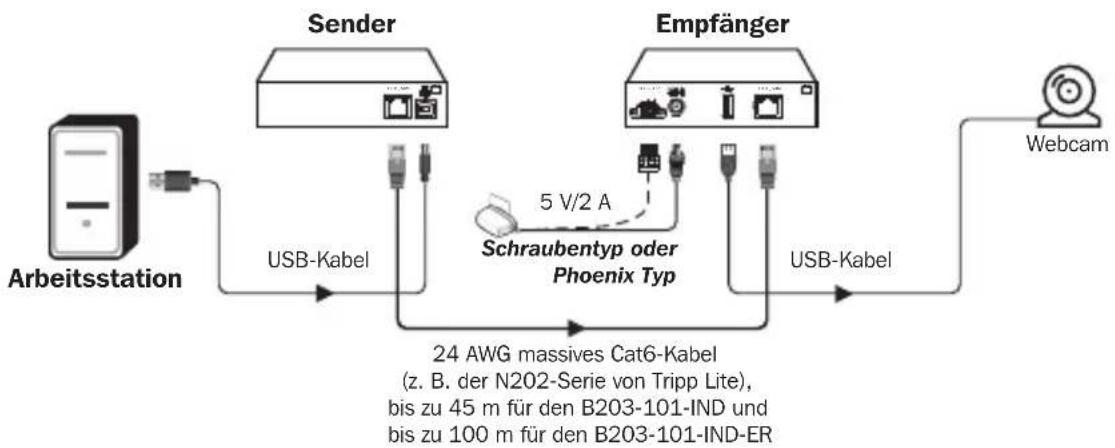

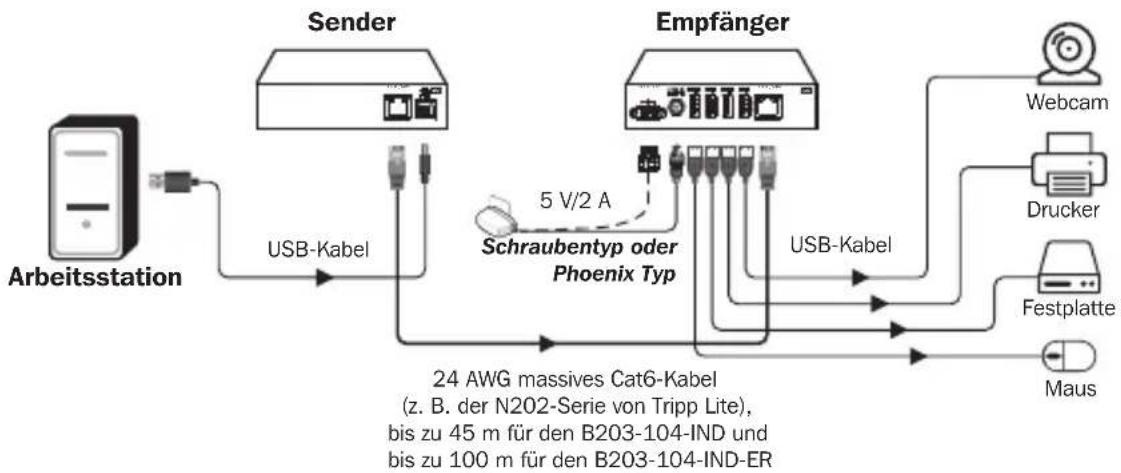

Sender Sender Arbeitsstation Arbeitsstation USB-Kabel USB-Kabel 24 AWG massives Cat6-Kabel (z. B. der N202-Serie von Tripp Lite), bis zu 45 m für den B203-101-IND und bis zu 100 m für den B203-101-IND-ER 24 AWG massives Cat6-Kabel (z. B. der N202-Serie von Tripp Lite), bis zu 45 m für den B203-104-IND und bis zu 100 m für den B203-104-IND-ER USB-Kabel USB-Kabel Web cam Web cam Drucker Festplatte Maus 5 V/2 A 5 V/2 A Schraubentyp oder Phoenix Typ Schraubentyp oder Phoenix Typ Empfänger Empfänger Nur für die Modelle B203-101/104-IND: Wenn Sie Geräte mit hohem Stromverbrauch anschließen, verwenden Sie entweder das im Lieferumfang enthaltene, externe Netzteil oder den RS-232 Phoenix-Anschluss, um eine externe Stromversorgung hinzuzufügen. Hinweis: Es sollte nur eine Stromquelle an die Empfänger Einheit(en) angeschlossen werden, niemals beide. 20-04-048 933C77-Book.indb 3720-04-048 933C77-Book.indb 37 11/4/2021 3:34:38 PM11/4/2021 3:34:38 PM38 Technische Daten Technische Daten B203-101-IND/

Unterstützte USB- Versionen USB 2.0 (480 Mbit/s) USB 1.1 (12 Mbit/s) Sender-Anschlüsse (1x) RJ-45 Empfänger- Anschlüsse 1x) RJ-45 (1x) USB-A (1x) USB-Micro-B (1x) RJ-45 (4x) USB-A (1x) USB-Micro-B Sender-Stecker USB-A Maximale Verlängerung B203-101-IND/B203-104-IND: 45 m B203-101-IND-ER/B203-104-IND-ER: 100 m Betriebstemperatur 0 °C bis 50 °C Lagertemperatur 20 °C bis 70 °C Abmessungen des Senders [H x W x D] 2,69 x 11,51 x 6,25 cm (27 x 115 x 62,4 mm) Abmessungen des Empfängers [H x W x D] 2,69 x 11,51 x 6,25 cm (27 x 115 x 62,4 mm) 20-04-048 933C77-Book.indb 3820-04-048 933C77-Book.indb 38 11/4/2021 3:34:38 PM11/4/2021 3:34:38 PM39 Garantie 1 Jahr eingeschränkte Garantie Tripp Lite garantiert, dass seine Produkte für einen Zeitraum von einem (1) Jahr ab dem Datum des Erstkaufs frei von Material- und Verarbeitungsfehlern sind. Die Verpflichtung von Tripp Lite im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenem Ermessen) der fehlerhaften Produkte. Um Service im Rahmen dieser Garantie zu erhalten, müssen Sie eine RMA-Nummer (Returned Material Authorization) von Tripp Lite oder einem autorisierten Tripp-Lite-Servicezentrum erhalten. Die Produkte müssen an Tripp Lite oder an ein autorisiertes Tripp-Lite-Servicezentrum unter Vorauszahlung der Transportkosten zurückgeschickt werden und mit einer kurzen Beschreibung des aufgetretenen Problems sowie einem Nachweis über Datum und Ort des Kaufs versehen sein. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlässigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner Weise geändert oder modifiziert wurden. MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN GIBT TRIPP LITE KEINE GARANTIEN, WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND, EINSCHLIESSLICH GARANTIEN DER MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Einige Staaten gestatten keine Beschränkung oder keinen Ausschluss stillschweigender Gewährleistungen; daher kann es sein, dass die oben genannten Beschränkungen oder Ausschlüsse auf den Käufer nicht zutreffen. MIT AUSNAHME DER OBIGEN BESTIMMUNGEN IST TRIPP LITE UNTER KEINEN UMSTÄNDEN HAFTBAR FÜR DIREKTE, INDIREKTE, SPEZIELLE, ZUFÄLLIGE ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTES ERGEBEN, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haftet Tripp Lite nicht für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust, Kosten für Ersatzprodukte, Ansprüche Dritter oder anderes. 20-04-048 933C77-Book.indb 3920-04-048 933C77-Book.indb 39 11/4/2021 3:34:38 PM11/4/2021 3:34:38 PM40 20-04-048 93-3C77_RevA Garantie WEEE-Compliance-Informationen for Tripp-Lite-Kunden und Recycler (Europäische Union) Die WEEE-Richtlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Tripp Lite kaufen, ein Anrecht auf Folgendes haben:

• Rücksendung von Altgeräten zum Recycling beim Kauf eines neuen, gleichwertigen Geräts (dies variiert je nach Land)

• Rücksendung der neuen Geräte zum Recyling, wenn ihr Lebenszyklus abgelaufen ist Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Produktspezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten leicht abweichen. 1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support 20-04-048 933C77-Book.indb 4020-04-048 933C77-Book.indb 40 11/4/2021 3:34:38 PM11/4/2021 3:34:38 PM
