B127E1A1HH - Empfänger Tripp Lite - Kostenlose Bedienungsanleitung

Produkttyp	HDMI-over-IP-Empfänger
Marke	Tripp Lite
Modell	B127E1A1HH
Unterstützte Auflösung	Bis zu 4K (3840 x 2160) @ 60 Hz 4:4:4
Maximale Entfernung	Bis zu 100 m (328 ft) über Cat6-Kabel
Stromversorgung	Power over Cable (PoC) – vom Sender über Cat6-Kabel versorgt
Anschlüsse	HDMI (Eingang), RJ45, 2x USB-A, 2x IR-Buchse 3,5 mm, RS-232 (3-polige Phoenix)
Unterstütztes Audio	Surround-Sound bis zu 7.1 Kanäle
HDMI-Kompatibilität	HDMI 2.0, HDCP 2.2
Montage	Wandmontage, 19-Zoll-Rack, Pfostenmontage (Montagematerial inklusive)
Fernsteuerung	Bidirektionales IR, RS-232, USB 1.1 (Tastatur/Maus)
Abmessungen (ca.)	10,2 x 8,1 x 2,5 cm
Gewicht (ca.)	200 g
Plug & Play	Ja, keine Treiber erforderlich
Garantie	Begrenzte Garantie (1 Jahr)
Im Lieferumfang enthaltenes Zubehör	IR-Kabel, RS-232-Adapter, Montagematerial, Bedienungsanleitung

Häufig gestellte Fragen - B127E1A1HH Tripp Lite

Wie groß ist die maximale Übertragungsentfernung des Empfängers B127E1A1HH?

Der Empfänger kann ein 4K-Signal bis zu 100 m (328 ft) über ein hochwertiges Cat6-Kabel übertragen.

Benötigt der Empfänger eine separate Stromversorgung?

Nein, der Empfänger wird über die Power-over-Cable (PoC)-Technologie vom Sender mit Strom versorgt. Der Sender ist an das Stromnetz angeschlossen.

Welche Auflösungen und Frequenzen werden unterstützt?

Der Empfänger unterstützt bis zu 4K (3840 x 2160) bei 60 Hz mit 4:4:4 sowie niedrigere Auflösungen wie 1080p.

Kann ich zusätzlich zum entfernten Empfänger einen lokalen Monitor anschließen?

Ja, der Sender verfügt über einen zusätzlichen lokalen HDMI-Anschluss, der eine andere Auflösung (z.B. 1080p) unterstützt, ohne das 4K-Signal zum Empfänger zu beeinträchtigen.

Welche Kabel werden für optimale Leistung empfohlen?

Verwenden Sie ein Cat6-Kabel mit Vollkerndraht 24 AWG (empfohlene Serie N202) und High-Speed-HDMI-2.0-Kabel (Serien P569 oder P568).

Unterstützt der Empfänger Infrarot-Fernbedienungen?

Ja, er bietet bidirektionales IR mit 3,5-mm-Buchsen für Eingang und Ausgang, um die Quelle aus der Ferne zu steuern.

Welche Montagemöglichkeiten gibt es?

Das Kit enthält Material für eine Wandmontage, 19-Zoll-Rack- oder Pfostenmontage. Illustrierte Anweisungen sind enthalten.

Unterstützt der Empfänger die RS-232-Steuerung?

Ja, er verfügt über einen 3-poligen Phoenix-Stecker für RS-232, um einen Computer oder ein serielles Gerät anzuschließen.

Wie lautet die Garantie des Produkts?

Tripp Lite gewährt eine begrenzte Garantie von einem Jahr auf Material- und Verarbeitungsfehler.

Ist der Empfänger mit HDCP 2.2 kompatibel?

Ja, er ist HDCP 2.2 kompatibel, was die Übertragung von geschütztem 4K-Inhalt ermöglicht.

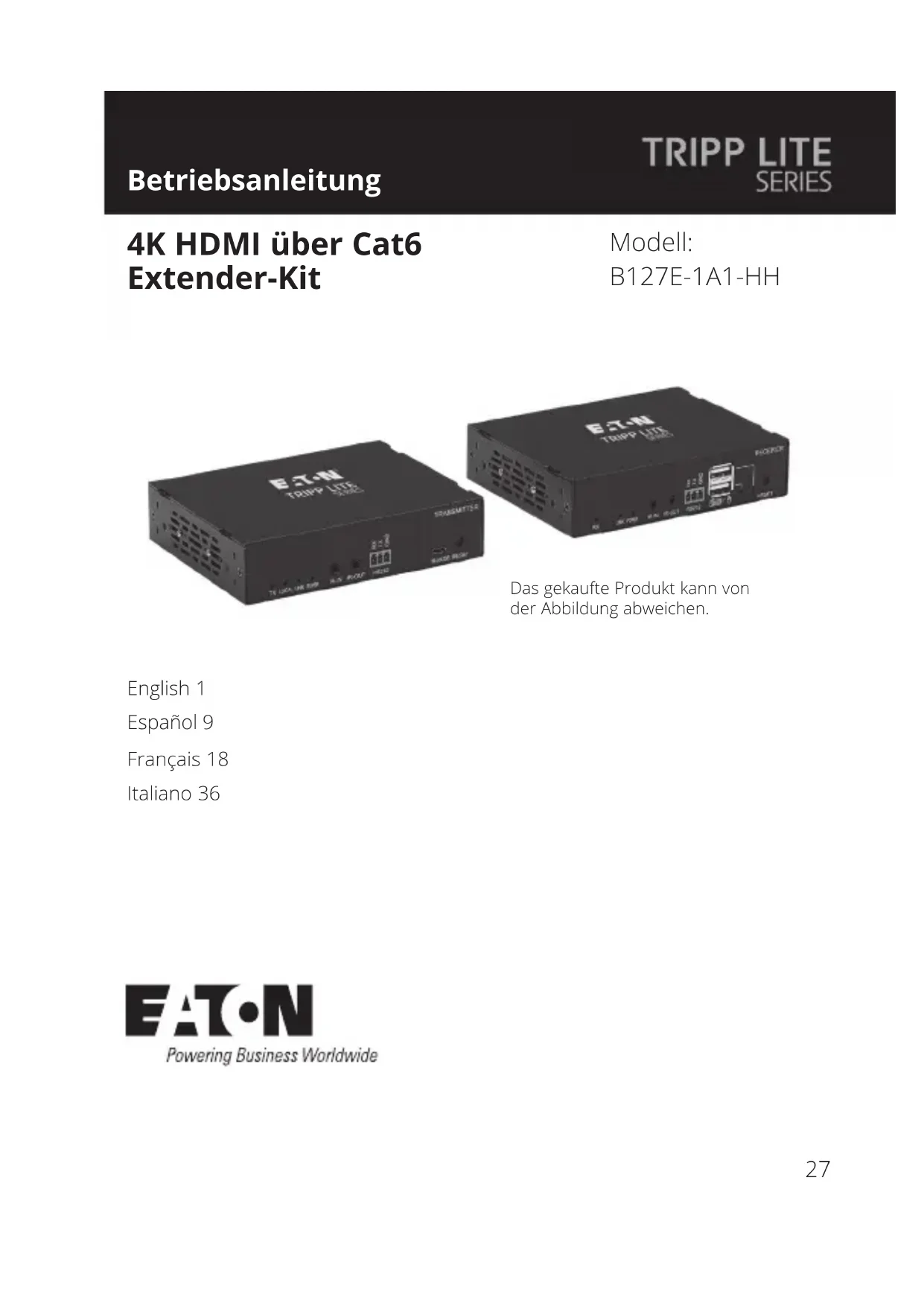

BEDIENUNGSANLEITUNG B127E1A1HH Tripp Lite

4K HDMI über Cat6 Extender-Kit

Modell:

B127E-1A1-HH

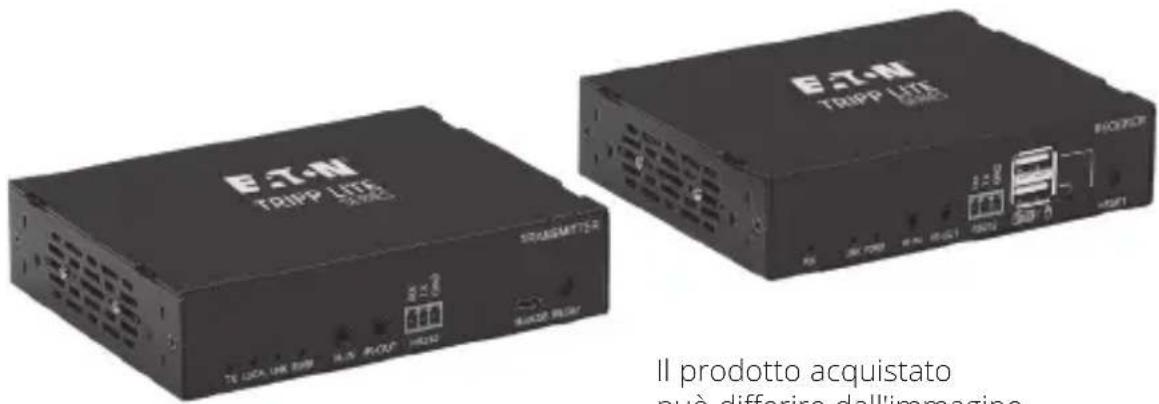

ETN TRIPP LTE (2023) STRASMTTS Das gekaufte Produkt kann von der Abbildung abweichen.

Das gekaufte Produkt kann von der Abbildung abweichen.

English 1

Español 9

Français 18

Italiano 36

Lieferumfang

• Sender-und Empfängereinheiten
• Externe Stromversorgungs-Steckeradapter: AS/NZS 3112 Australien; BS 1363 UK; CEE 7/16 Schuko; NEMA 1-15P Nordamerika
• IR-OUT-Kabel
• IR-IN-Kabel
• (x2) RS-232 Adapter
• Montageteile
• Betriebsanleitung

Optionales Zubehör:

• N202-Series Cat6 24 AWG Volldraht-Patchkabel
- P569-XXX-CERT oder P568-XXX-2A-Serie HDMI-2.0-Hochgeschwindigkeitskabel

Produktmerkmale

• Verlängert ein 4K (3840 x 2160) @ 60 Hz 4:4:4 Signal bis zu 328 ft. (100 m) von der Quelle
  • Die PoC-Technologie (Power over Cable) versorgt den Empfänger über ein Cat6-Kabel mit Strom
• Der zusätzliche HDMI-Anschluss an der Sendeeinheit bietet Unterstützung für mehrere Auflösungen und ermöglicht den Anschluss eines lokalen Monitors.
  • Die externe Empfängereinheit verfügt über eine eingebaute Entzerrungsregelung (EQ) und automatische EDID-Bildanpassung
• Beinhaltet Montageteile, mit denen sowohl die lokale Sende- als auch die externen Empfängereinheiten an der Wand, im Rack oder an einem Mast montiert werden können.
• Unterstützt bis zu 7.1-Kanal-Surround-Sound-Audio
  • HDMI 2.0 und HDCP 2.2 kompatibel
• Plug and Play - keine Software oder Treiber erforderlich

Haftungsausschluss

Bitte überprüfen Sie vor der Installation die folgenden Einstellungen Ihrer Quelle(n) und Fernseher/Monitor(e):

1. Stellen Sie die Anzeige auf 60 Hz ein. Überprüfen Sie die Werkseinstellungen, da Standardeinstellungen auf eine niedrigere Frequenz (Hz) als angegeben eingestellt sein können.
2. Stellen Sie sicher, dass die Eingangseinstellung Ihres Monitors auf HDMI 2.0 eingestellt ist. Einige Bildschirme haben möglicherweise die Standardeinstellung bei HDMI 1.4.
3. Prüfen Sie, ob die Einstellung Ultra HD (UHD) Deep Color auf Ihrem Fernseher/Monitor aktiviert ist. Bestätigen Sie mit dem Hersteller Ihres Fernsehers/Monitors, welche HDMI-Anschlüsse UHD Deep Color unterstützen.

Hinweis: Wenn Sie einen lokalen Monitor an Ihre Installation anschließen möchten, muss je nach TV-/Monitor-Marke/-Modell möglicherweise die UHD Deep Color-Einstellung auf Ihrem lokalen TV/Monitor deaktiviert werden, um 4K/60 Hz-Auflösung zu erzielen.

Montageanleitung (nur ausgewählte Modelle)

Das B127E-1A1-HH enthält Montageteile, die eine Vielzahl von Befestigungsmethoden ermöglichen. Die folgenden Abbildungen zeigen, wie die mitgelieferten Montagehalterungen für unterschiedliche Installationen angebracht werden können.

Hinweis: Das Modell, das in den folgenden Abbildungen gezeigt wird, dient nur zu Illustrationszwecken. Ihr Produkt kann je nach Modellnummer, Größe oder Anschlussausrichtung variieren. Die Montageoptionen für alle Over-IP-Geräte sind gleich.

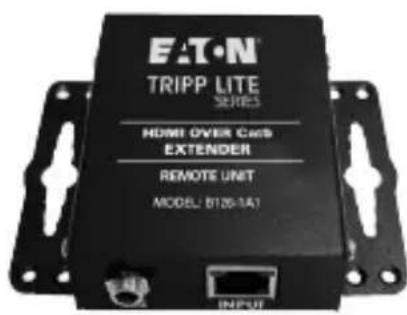

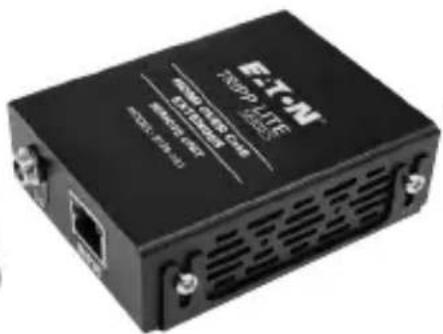

Wandmontage

EATN TRIPP LITE SERIES HDMI OVER Casd EXTENDER REMOTE UNIT MODEL: B126-1A1 INPUT

EXON TASO-LITE MAXIMETER CHASE MAXIMETER CHASE MAXIMETER CHASE

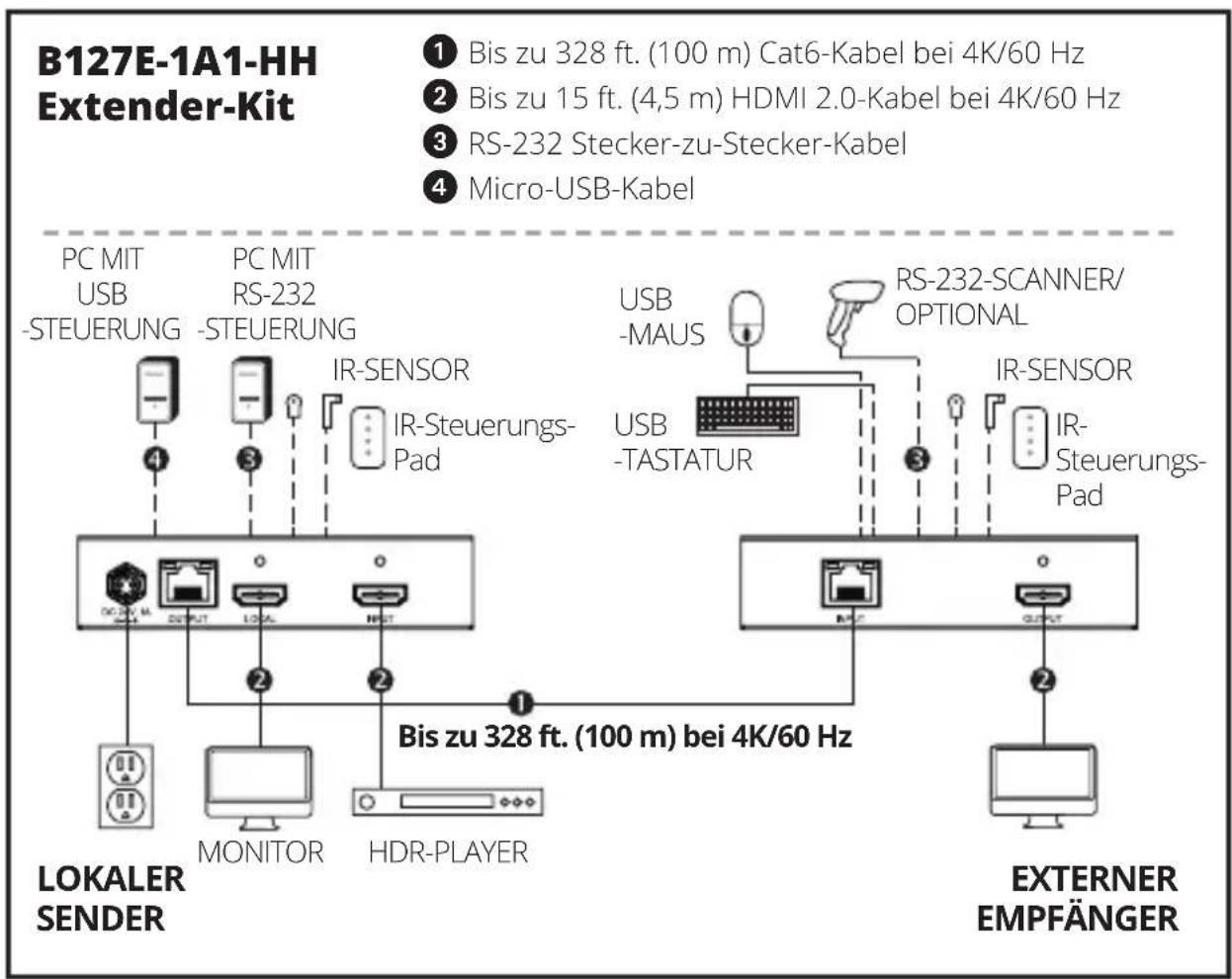

Installation des Standard-Extender-Kits

Anmerkungen:

1) Prüfen Sie, ob die gesamte Installation ordnungsgemäß funktioniert, bevor Sie Kabel durch Decken/Wände ziehen.
2) Um eine maximale Entfernung und Performance zu erreichen, verwenden Sie ein 24 AWG Volldraht-Cat6-Kabel. Die Verwendung von Cat6-Litzenkabeln oder Kabeln mit einem höheren Querschnitt (AWG) als 24 AWG führt zu einer kürzeren Verlängerungsstrecke. Kabel mit höherem Querschnitt, wie z.B. 26 AWG, haben eine geringere Übertragungsfähigkeit als Kabel mit niedrigerem Querschnitt. N202-Series Cat6-Kabel werden aus 24 AWG Volldrahtkabeln hergestellt.
3) Der Installationsplan zeigt ein B127E-1A1-HH-Gerät.
4) Aufgrund der in den Sendeeinheiten integrierten PoC-Technologie (Power over Cable) ist für die externen Empfängereinheiten keine externe Stromversorgung erforderlich.

Installation des Standard-Extender-Kits

1. Stellen Sie sicher, dass alle Geräte in der Installation – z. B.
   Fernseher, Blu-ray™-Player und der Sender – ausgeschaltet sind.
2. Schließen Sie die HDMI-Quelle mit einem HDMI-2.0-Kabel (z. B.
   Kabel der Serien P569-XXX-CERT oder P568-XXX-2A) an den INPUT-Anschluss der lokalen Sendeeinheit an.
3. Optional: Schließen Sie mit einem HDMI-2.0-Kabel (z. B. Kabel der
   Serien P569-XXX-CERT oder P568-XXX-2A) einen lokalen Monitor an den LOCAL-Anschluss der lokalen Sendeeinheit B127E-1A1-HH an. Monitore mit unterschiedlichen Auflösungen wie 4K 30 Hz oder 1080p können angeschlossen werden, ohne dass die 4K/60 Hz-Signalübertragung beeinträchtigt wird.
4. Verbinden Sie den RJ45-Anschluss der lokalen Sendeeinheit mit dem
   RJ45-Anschluss der externen Empfängereinheit mit einem Cat6-Kabel mit einer Länge bis zu 328 ft. (100 m).
5. Verwenden Sie ein HDMI-2.0-Kabel (z. B. Kabel der Serien P569-XXX-
   CERT oder P568-XXX-2A), um den HDMI-Anschluss der externen Empfängereinheit mit einem Monitor zu verbinden.
6. Schalten Sie Ihre angeschlossenen Fernseher/Monitore ein. Die
   LOKALE (orange) LED leuchtet auf, um anzuzeigen, dass der lokale Anschluss an einen Bildschirm angeschlossen ist.
7. Schließen Sie das externe Netzteil an die lokale Sendeeinheit an
   und stecken Sie es in eine freie Steckdose oder (optional) in einen Surge Protector, eine Stromverteilungseinheit (PDU) oder eine unterbrechungsfreie Stromversorgung (USV). Die POWER-LED (grün) an der lokalen Sendeeinheit leuchtet auf, um anzuzeigen, dass das Gerät von dem externen Netzteil mit Strom versorgt wird. Die POWER-LED (grün) an der externen Empfängereinheit leuchtet auf, um anzuzeigen, dass das Gerät über die PoC-Technologie Strom von der lokalen Sendeeinheit erhält.

Installation des Standard-Extender-Kits

1. Schalten Sie die Stromzufuhr zur HDMI-Quelle ein. Die TX-LED (orange) auf der lokalen Sendeeinheit leuchtet auf, um anzuzeigen, dass ein Signal von der Quelle empfangen wird. Die RX-LED (orange) auf der Empfängereinheit leuchtet, um anzuzeigen, dass ein Signal von der Quelle auf dem Display empfangen wird.
2. Die Link-LEDs (orange) leuchten sowohl an den lokalen Sende- als auch den externen Empfängereinheiten, um anzuzeigen, dass eine erfolgreiche Verbindung zwischen den beiden Einheiten hergestellt wurde. Der Bildschirm sollte nun auf dem angeschlossenen Monitor angezeigt werden.

USB/IR/RS-232-Steuerungen

Das Extender-Kit bietet die folgenden Funktionssteuerungen:

• USB 1.1 – ein Mikro-USB-Eingang am Sender, zwei USB-A-Ausgänge am Empfänger
• Bidirektionale IR – zwei 3,5-mm-Klinkenbuchsen an Sender und Empfänger
  • RS-232 - ein 3-poliger Phönix-Stecker an Sender und Empfänger

(Optional) Verbinden Sie den DB9-Anschluss des Computers mit der seriellen Schnittstelle RS-232 der Sendeeinheit. Die serielle Schnittstelle ist ein 3-Positionen-Phoenix-Anschluss für RS-232 (DB-Anschluss) -Pin 2, 3 und 7 Anschluss. Schließen Sie Ihr RS-232-Gerät (z.B. einen Barcode-Scanner) an den 3-Positionen-Phoenix-Anschluss der Empfängereinheit an.

(Optional) Schließen Sie das mitgelieferte IR-OUT-Kabel an den IR-OUT-Anschluss der Sendeeinheit an. Platzieren Sie den Sensor am IR-OUT-Kabel in einem ungehinderten Bereich mit freier Sicht auf das zu steuernde Gerät. Schließen Sie dann das beiliegende IR-IN-Kabel an den IR-IN-Anschluss der Empfängereinheit an. Das IR-IN-Kabel wird den gewünschten Befehl über das IR-OUT-Kabel des Senders übermitteln.

Hinweis: Das IR-OUT-Kabel empfängt das Signal von der Fernbedienung und sendet es an das zu steuernde Gerät (z.B. Blu-ray™-Player, etc.).

(Optional) Schließen Sie ein vom Benutzer bereitgestelltes USB-Micro-B-Kabel (z. B. ein USB-Kabel der Serie U050-XXX) an den Micro-B-Anschluss des Senders an. Schließen Sie dann eine Tastatur und Maus an die verfügbaren USB-A-Anschlüsse der Empfängereinheit an.

Garantie

1 Jahr eingeschränkte Garantie

Wir garantieren, dass unsere Produkte für einen Zeitraum von einem (1) Jahr ab dem Datum des Erstkaufs frei von Material- und Verarbeitungsfehlern sind. Unsere Verpflichtung im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenem Ermessen) der fehlerhaften Produkte. Besuchen Sie Tripplite.Eaton.com/support/product-returns, bevor Sie Geräte zur Reparatur zurücksenden. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlässigkeit oder falsche

Garantie

Anwendung beschädigt wurden oder in irgendeiner Weise geändert oder modifiziert wurden. MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN GEBEN WIR KEINE GARANTIEN, WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND, EINSCHLIESSLICH GARANTIEN DER MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Einige Staaten gestatten keine Beschränkung oder keinen Ausschluss stillschweigender Gewährleistungen; daher kann es sein, dass die oben genannten Beschränkungen oder Ausschlüsse auf den Käufer nicht zutreffen. MIT AUSNAHME DER OBIEN BESTIMMUNGEN SIND WIR UNTER KEINEN UMSTÄNDEN HAFTBAR FÜR DIREKTE, INDIREKTE, SPEZIELLE, ZUFÄLLIGE ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTES ERGEBEN, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haften wir nicht für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust, Kosten für Ersatzprodukte, Ansprüche Dritter oder anderes.

Informationen zur Einhaltung der WEEE-Richtlinien für Kunden und Recycler (European Union)

Die WEEE-Richtlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Eaton kaufen, ein Anrecht auf Folgendes haben:

• Einsendung alter Geräte zum Recycling auf einer Eins-zu-Eins-Basis (dies variiert je nach Land)
• Senden Sie die neuen Geräte zum Recycling zurück, wenn diese letztendlich zu Abfall werden.

WARNUNG: Die Verwendung dieses Geräts in lebenserhaltenden Anwendungen, bei denen davon auszugehen ist, dass ein Ausfall dieses Geräts zu einem Ausfall des lebenserhaltenden Geräts führt oder dessen Sicherheit oder Wirksamkeit erheblich beeinträchtigt, wird nicht empfohlen. Eaton verfolgt eine Politik der kontinuierlichen Verbesserung. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten leicht abweichen.

Alle Rechte vorbehalten.

Veröffentlichung Nr.

23.09.191 / 93-3B89_RevB

Februar 2024

933B89

Eaton ist eine eingetragene Marke.

Alle Marken sind Eigentum der jeweiligen Inhaber.
