MANUALE UTENTE B127E1A1HH Tripp Lite

• Unità trasmettitore e ricevitore

• Hardware di montaggio

• Cavi HDMI 2.0 ad alta velocità serie P569-XXX-CERT o P568-XXX-2A38 Caratteristiche del prodotto

• Estende un segnale 4K (3840 x 2160) @ 60 Hz 4:4:4 no a (100 m) (328 piedi) dalla fonte

• La tecnologia Power over Cable (PoC) fornisce l'alimentazione al ricevitore tramite il cavo Cat6

• La porta HDMI aggiuntiva sull'unità trasmittente è dotata di supporto multirisoluzione e consente il collegamento di un monitor locale

• L'unità ricevente remota è dotata di controllo dell'equalizzazione (EQ) incorporato e di regolazione automatica dell'immagine EDID

Include hardware di montaggio che consente di montare sia il trasmettitore locale che il ricevitore remoto su montato a parete, a rack o su palo

• Plug and play- non sono necessari software o driver Esclusione di responsabilità Prima dell'installazione, vericare le seguenti impostazioni della sorgente e del televisore/monitor:

1. Impostare la visualizzazione a 60 Hz. Ricontrollare le impostazioni di

fabbrica, in quanto quelle predenite possono essere impostate su una frequenza (Hz) inferiore a quella pubblicizzata.

2. Assicurarsi che l'impostazione dell'ingresso del monitor sia impostata

su HDMI 2.0. Alcuni display potrebbero avere un'impostazione predenita su HDMI 1.4.

3. Controllare se l'impostazione Ultra HD (UHD) deep color è abilitata sul

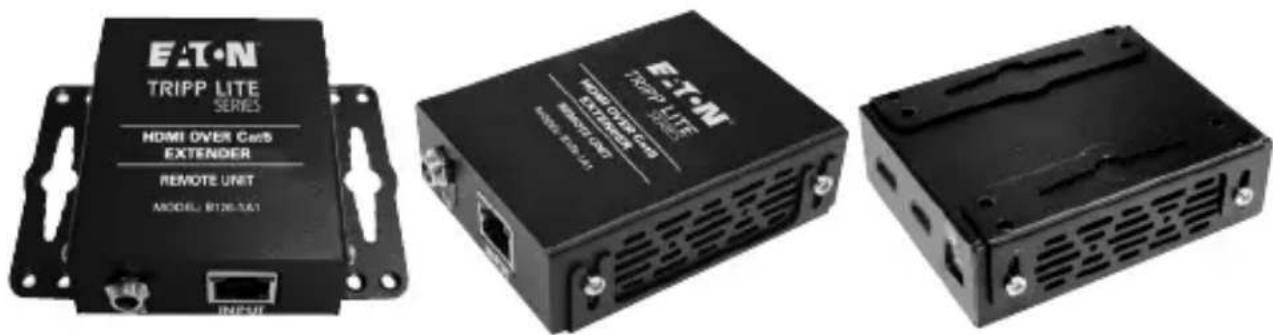

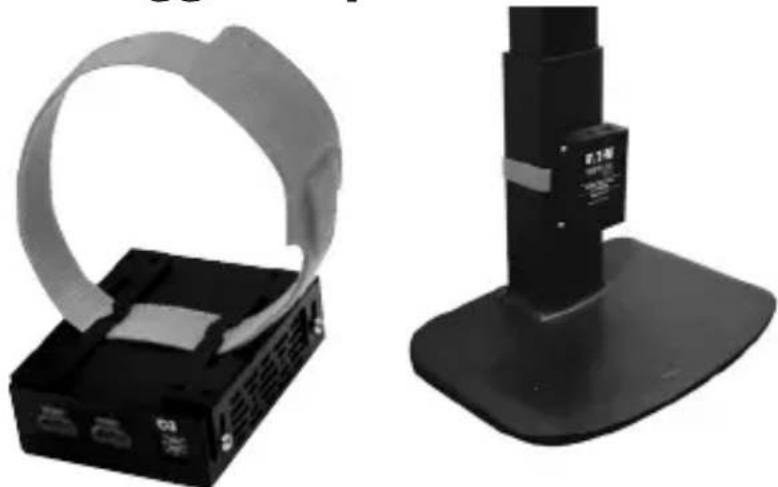

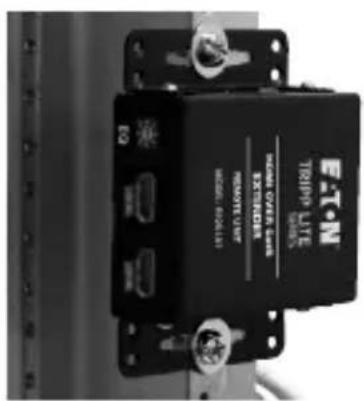

televisore/monitor. Vericare col produttore del televisore/monitor quali porte HDMI supportano UHD Deep Color. Nota: Se si desidera collegare un monitor locale all'installazione, a seconda della marca/ modello del televisore/monitor, potrebbe essere necessario disattivare l'impostazione UHD Deep Color sul televisore/monitor locale per ottenere la risoluzione 4K 60 Hz.39 Montaggio a rack 19” Montaggio su palo Il sito B127E-1A1-HH include hardware di montaggio che consente una varietà di metodi di montaggio. Le immagini seguenti illustrano come possono essere ssate le stae di montaggio incluse per diverse installazioni. Nota: il modello mostrato nelle immagini sottostanti è solo a scopo illustrativo. Il suo prodotto può variare per numero di modello, dimensioni o orientamento delle porte. Le opzioni di montaggio per tutte le unità over IP sono le stesse. Montaggio a parete Istruzioni per il montaggio (selezionare solo i modelli)40 Installazione del kit estender standard Note:

1) Eseguire un test per assicurarsi che l'intera installazione funzioni correttamente

prima di passare i cavi attraverso i sotti/pareti.

2) Per ottenere la massima distanza e le massime prestazioni, utilizzare un cavo Cat6

a conduttore solido 24 AWG. L'utilizzo di un cavo Cat6 a li intrecciati, o di un cavo con un calibro (AWG) superiore a 24 AWG, comporterà una distanza di estensione inferiore. Il cablaggio di calibro superiore, come 26 AWG, ha una capacità di trasmissione più limitata rispetto al cablaggio di calibro inferiore. I cavi della serie N202 di Cat 6 sono realizzati con cablaggio a li solidi da 24 AWG.

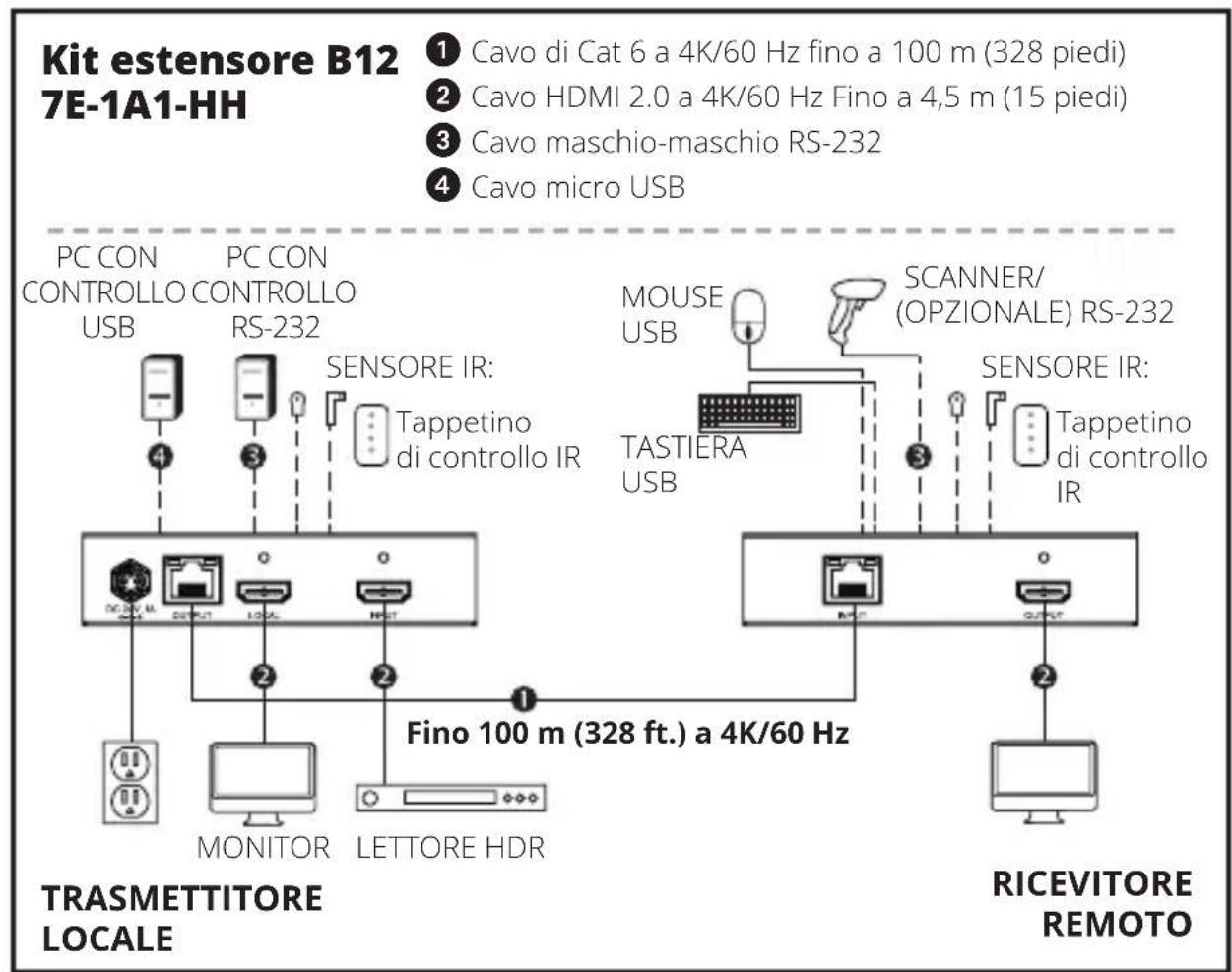

3) Lo schema di installazione mostra un'unità B127E-1A1-HH.

4) L'alimentazione esterna non è necessaria per le unità riceventi remote, grazie alla

tecnologia Power-over-Cable (PoC) incorporata nelle unità trasmittenti. Kit estensore B12 7E-1A1-HH MONITOR PC CON CONTROLLO USB PC CON CONTROLLO RS-232 SENSORE IR: Fino 100 m (328 ft.) a 4K/60 Hz SENSORE IR: Tappetino di controllo IR Tappetino di controllo

Cavo di Cat 6 a 4K/60 Hz no a 100 m (328 piedi)

Cavo maschio-maschio RS-232

Cavo micro USB41 Installazione del kit estender standard

1. Assicurarsi che tutte le apparecchiature dell'installazione, come

televisori, lettori Blu-Ray e il trasmettitore, siano spente.

2. Utilizzando un cavo HDMI 2.0 (come i cavi della serie P569-XXX-CERT

o P568-XXX-2A), collegare la fonte HDMI fonte alla porta INPUT dell'unità trasmittente locale.

3. Facoltativo: utilizzando un cavo HDMI 2.0 (come i cavi delle serie

P569-XXX-CERT o P568-XXX-2A), collegare un monitor locale alla porta LOCAL dell'unità trasmittente locale B127E-1A1-HH. I monitor con risoluzioni diverse, come 4K 30 Hz o 1080p, possono essere collegati senza intaccare la trasmissione del segnale 4K 60 Hz.

Utilizzando un cavo Cat 6 di no a 100 m (328 piedi) collegare la porta RJ45 dell'unità trasmittente locale alla porta RJ45 dell'unità ricevente remota.

5. Utilizzando un cavo HDMI 2.0 (come i cavi della serie P569-XXX-CERT

o P568-XXX-2A), collegare la porta HDMI dell'unità ricevente remota a un monitor.

6. Accendere i televisori/monitor collegati. Il LED LOCALE (arancione)

si accende per indicare che la porta locale è stata collegata a un display.

7. Inserire la spina dell'alimentatore esterno all'unità trasmittente locale

in una presa a muro o (opzionale) a un dispositivo di protezione da sovratensione, a un'unità di distribuzione dell'alimentazione (PDU) o a un gruppo di continuità (UPS). Il LED POWER (verde) sull'unità trasmittente locale si accende per indicare che l'unità sta ricevendo l'alimentazione dall'alimentatore esterno. Il LED POWER (verde) sull'unità ricevente remota si accende per indicare che l'unità sta ricevendo energia dall'unità trasmittente locale attraverso la tecnologia PoC.

8. Accendere l'alimentazione della fonte HDMI. Il LED TX (arancione)

sull'unità trasmittente locale si accende per indicare che si sta ricevendo un segnale dalla fonte. Il LED RX (arancione) sull'unità ricevente si accende per indicare che si sta ricevendo un segnale dalla fonte al display.42 Installazione del kit estender standard

9. I LED di collegamento (arancioni) si accenderanno sia sul

trasmettitore locale che sul ricevitore remoto per indicare che il collegamento tra le due unità è andato a buon ne. Lo schermo dovrebbe ora essere visualizzato sul monitor collegato. Controlli USB/IR/RS-232 Il kit extender fornisce i seguenti controlli funzionali:

• USB 1.1 - Un ingresso Micro-USB sul trasmettitore, due uscite USB-A sul ricevitore

• Jack bi-direzionali IR-Dual 3,5 mm sia sul trasmettitore che sul ricevitore.

• RS-232 - Un connettore phoenix a 3 pin sia sul trasmettitore che sul ricevitore. (Opzionale) Collegare la porta DB9 del computer alla porta seriale RS- 232 dell'unità trasmittente. La porta seriale è un connettore phoenix a 3 posizioni per RS-232 (connettore DB) Pin 2, 3 e 7 connessioni. Collegare il proprio dispositivo RS-232 (ad esempio, lo scanner di codici a barre) al connettore a 3 posizioni phoenix sull'unità ricevente. (Opzionale) Collegare il cavo IR-OUT incluso alla porta IR-OUT dell'unità trasmittente. Collocare il sensore sul cavo IR-OUT in un'area priva di ostacoli e ben visibile del dispositivo da controllare. Quindi, collegare il cavo IR-IN in dotazione alla porta IR-IN dell'unità ricevente. Il cavo IR-IN comunicherà il comando desiderato attraverso il cavo IR-OUT del trasmettitore. Nota: il cavo IR-OUT riceve il segnale dal telecomando e lo invia al dispositivo da controllare (ad esempio, lettore Blu-ray™, ecc.). (Opzionale) Con un cavo USB Micro-B fornito dall'utente (come il cavo USB della serie U050-XXX), collegarsi alla porta Micro-B del trasmettitore. Collegare quindi una tastiera e un mouse alle porte USB-A disponibili sull'unità ricevente.43 Garanzia Garanzia limitata di 1 anno Garantiamo che i nostri prodotti sono privi di difetti nei materiali e nella lavorazione per un periodo di un anno (1) dalla data di acquisto iniziale. I nostri obblighi ai sensi della presente garanzia sono limitati alla riparazione o sostituzione (a nostra esclusiva discrezione) di eventuali prodotti che presentino tali difetti. Visitare Tripplite.Eaton.com/support/product-returns prima di rispedire qualsiasi apparecchiatura per la riparazione. La presente garanzia non si applica alle apparecchiature che sono state danneggiate da incidenti, negligenza o applicazione errata o che sono state alterate o modicate in qualsiasi modo. AD ECCEZIONE DI QUANTO PREVISTO NEL PRESENTE DOCUMENTO, NON FORNIAMO ALCUNA GARANZIA, ESPRESSA O IMPLICITA, INCLUSE LE GARANZIE DI COMMERCIABILITÀ E DI IDONEITÀ PER UNO SCOPO PARTICOLARE. Alcuni stati non consentono la limitazione o l'esclusione delle garanzie implicite; pertanto, le suddette limitazioni o esclusioni potrebbero non essere applicabili all'acquirente. AD ECCEZIONE DI QUANTO PREVISTO SOPRA, IN NESSUN CASO SAREMO RESPONSABILI PER DANNI DIRETTI, INDIRETTI, SPECIALI, INCIDENTALI O CONSEQUENZIALI DERIVANTI DALL'USO DI QUESTO PRODOTTO, ANCHE SE AVVISATI DELLA POSSIBILITÀ DI TALI DANNI. In particolare, non siamo responsabili di eventuali costi, come ad es. il lucro cessante o il mancato guadagno, la perdita di attrezzature, la perdita di utilizzo di attrezzature, la perdita di software, la perdita di dati, i costi relativi alle soluzioni alternative, le pretese di terzi o altro. Informazioni sulla conformità alla Direttiva RAEE per clienti e riciclatori (Unione Europea) Ai sensi della Direttiva europea RAEE sullo smaltimento dei riuti elettrici ed elettronici e in base ai regolamenti sulla relativa attuazione, i clienti che acquistano apparecchiature elettriche ed elettroniche nuove da Eaton hanno il diritto di:

• Restituire i dispositivi usati per consentirne il riciclaggio e la sostituzione con prodotti equivalenti (a seconda delle prassi adottate da ogni singolo Paese)

• Inviare la nuova apparecchiatura per il riciclaggio quando questa diventa un riuto. AVVERTENZA Si sconsiglia l'uso di questa apparecchiatura in applicazioni di supporto vitale in cui si può ragionevolmente prevedere che un guasto di questa apparecchiatura provochi il guasto dell'apparecchiatura di supporto vitale o ne comprometta signicativamente la sicurezza o l'ecacia. Eaton ha una politica di miglioramento continuo. Le speciche sono soggette a modiche senza alcun preavviso. Le foto e le illustrazioni possono dierire leggermente dai prodotti reali.44 Eaton 1000 Eaton Boulevard Cleveland, OH 44122 Stati Uniti Eaton.com © 2024 Eaton Tutti i diritti riservati Pubblicazione n. 23/09/191 / 93-3B89_RevB Febbraio 2024 Eaton è un marchio registrato. Tutti i marchi sono di proprietà dei rispettivi titolari. 933B89
