B203101POC - Ricevitore Tripp Lite - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Ricevitore USB 2.0 (Kit di estensione)
Marca	Tripp Lite
Modello	B203-101-POC
Versione USB supportata	USB 2.0 (480 Mbit/s), retrocompatibile USB 1.1
Distanza massima di estensione	50 m (164 piedi)
Connettori ricevitore	1 x RJ45, 1 x USB-A (dispositivo), 1 x USB Micro-B (alimentazione esterna)
Alimentazione	Power over Cable (PoC) via cavo Cat5; possibilità di alimentazione esterna tramite porta USB Micro-B per dispositivi esigenti
Installazione	Plug-and-Play, nessun driver richiesto
Sistemi operativi compatibili	Windows, macOS, Linux
Temperatura operativa	Da 0 a 50 °C (32 a 122 °F)
Temperatura di conservazione	Da -20 a 70 °C (-4 a 158 °F)
Dimensioni del ricevitore (A x L x P)	15 x 60 x 26 mm (0,59 x 2,36 x 1,02 pollici)
Garanzia	Garanzia limitata di un anno
Contenuto della confezione	Trasmettitore, ricevitore, manuale d'uso
Manutenzione	Nessuna manutenzione particolare richiesta; pulire con un panno asciutto
Sicurezza	Non superare i 50 m di cavo Cat5; evitare l'umidità e le temperature estreme
Riparabilità	Garanzia limitata di un anno; nessun pezzo di ricambio fornito

Domande frequenti - B203101POC Tripp Lite

Cosa significa PoC (Power Over Cable)?

Il PoC consente di alimentare il ricevitore direttamente tramite il cavo Cat5, senza necessità di alimentazione esterna aggiuntiva nella maggior parte dei casi.

Qual è la distanza massima tra trasmettitore e ricevitore?

La distanza massima è di 50 metri (164 piedi) con un cavo Cat5e/6 di qualità.

Posso utilizzare questo ricevitore con dispositivi USB 3.0?

Questo ricevitore è progettato per USB 2.0 (480 Mbit/s). Può funzionare con dispositivi USB 3.0 ma la velocità sarà limitata a quella dell'USB 2.0.

Come installare il ricevitore B203-101-POC?

Collega il trasmettitore a una porta USB del computer, collega il trasmettitore e il ricevitore con un cavo Cat5e/6, quindi collega i tuoi dispositivi USB al ricevitore. Non è necessario alcun driver.

Il ricevitore necessita di alimentazione esterna?

No, grazie al PoC, l'alimentazione passa attraverso il cavo Cat5. Tuttavia, se colleghi dispositivi molto energivori, utilizza la porta USB Micro-B del ricevitore per aggiungere alimentazione esterna.

Quali cavi Cat5 sono consigliati?

Si consiglia di utilizzare un cavo Cat5e o Cat6 a coppie intrecciate non schermate (UTP) o schermate (STP) per prestazioni ottimali.

Questo ricevitore è compatibile con stampanti e scanner?

Sì, è compatibile con tutti i dispositivi USB 2.0 come stampanti, scanner, mouse, tastiere, dischi rigidi esterni e webcam.

Posso usare questo kit con una console di gioco?

Sì, purché la console disponga di una porta USB 2.0 e il dispositivo collegato sia compatibile USB 2.0.

Cosa fare se il dispositivo non viene riconosciuto?

Verifica che tutti i cavi siano collegati correttamente, che la distanza non superi 50 m e che il dispositivo funzioni direttamente sul computer senza estensione. Prova anche a riavviare il computer.

Qual è la garanzia di questo prodotto?

Tripp Lite offre una garanzia limitata di un anno contro difetti di materiali e lavorazione.

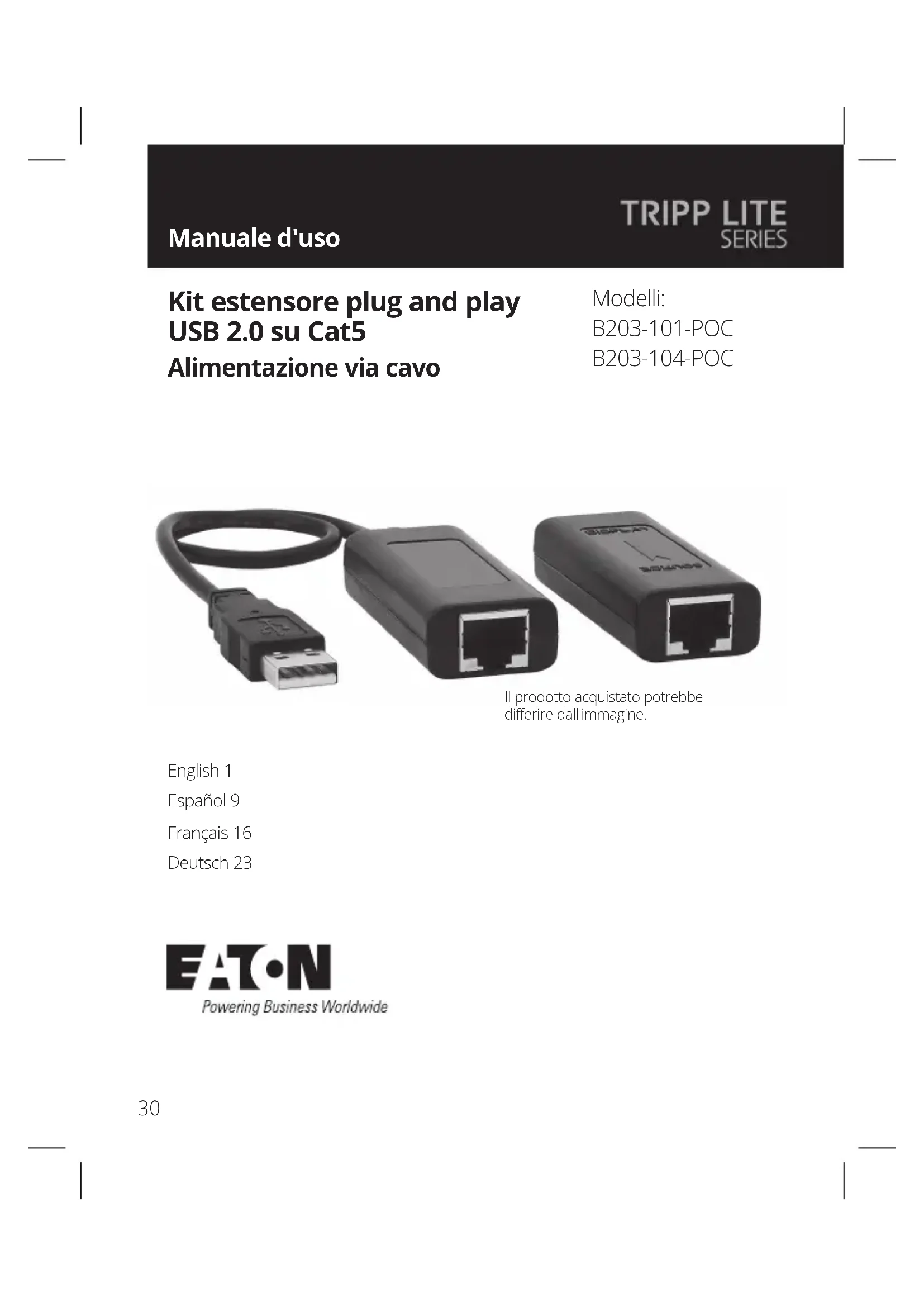

MANUALE UTENTE B203101POC Tripp Lite

Kit estensore plug and play USB 2.0 su Cat5

Alimentazione via cavo

Modelli:

B203-101-POC

B203-104-POC

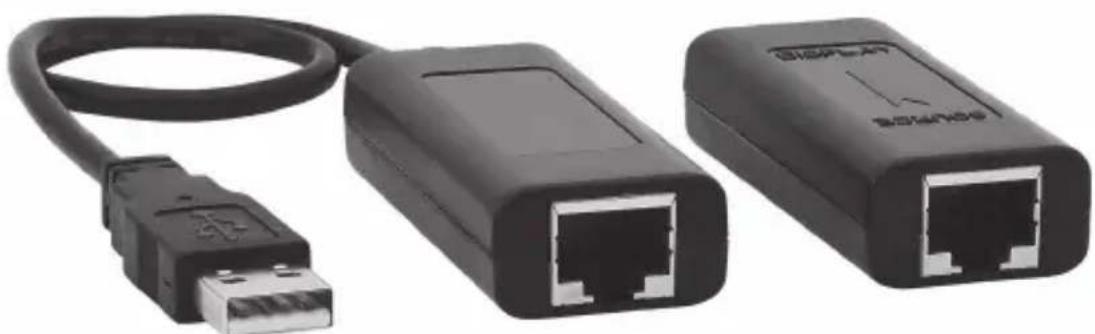

Il prodotto acquistato potrebbe differire dall'immagine.

English 1

Español 9

Français 16

Deutsch 23

EAT•N

Caratteristiche del prodotto

• Il modello B203-101-POC estende un segnale USB 2.0 fino a 164 piedi (50 m) dalla sorgente
• Il modello B203-104-POC consente di collegare quattro dispositivi USB 2.0 fino a 164 piedi (50 m) dalla sorgente
  • Supporta le velocità di trasferimento dati di USB 2.0 fino a 480 Mbps
• La tecnologia Power over Cable (PoC) fornisce l'alimentazione ai ricevitori tramite il cavo Cat5
  • Retrocompatibile con l'USB 1.1
• Plug and play: non sono necessari software o driver
• Compatibile con tutti i principali sistemi operativi

Il pacchetto comprende

• Trasmittente B203-104-POC o B203-101-POC
• Ricevitore B203-101-POC o B203-104-POC
• Manuale utente

Accessori opzionali

• Cavi patch antigroviglio Cat6 serie N202
• Cavi USB 2.0 serie U022
• Cavi USB 2.0 reversibili serie UR022
• Cavi Mini-B a 5 poli USB 2.0 serie U030
• Cavi reversibili a 5 poli Mini-B USB 2.0 serie U030
• Cavi Micro-B serie U050 USB 2.0
• Cavi Micro-B reversibili USB 2.0 serie UR050

Installazione

Nota: eseguire una prova per assicurarsi che l'intera installazione funzioni correttamente prima di far passare i cavi attraverso i soffitti o le pareti.

1. Collegare il cavo USB incorporato sull'unità trasmittente a una porta USB disponibile sul computer.
2. Collegare le porte RJ45 sulle unità trasmittenti e riceventi col cavo Cat5e/6.
   Nota: la distanza tra il trasmittente e il ricevitore non deve essere superiore a 164 ft. (50 m).
3. Collegare un dispositivo USB 2.0 a ciascuna porta disponibile sull'unità ricevente.
4. (Opzionale) Se si collegano dispositivi che usano molta corrente, utilizzare la porta USB Micro-B sul ricevitore per aggiungere un'alimentazione esterna.

Schemi di installazione

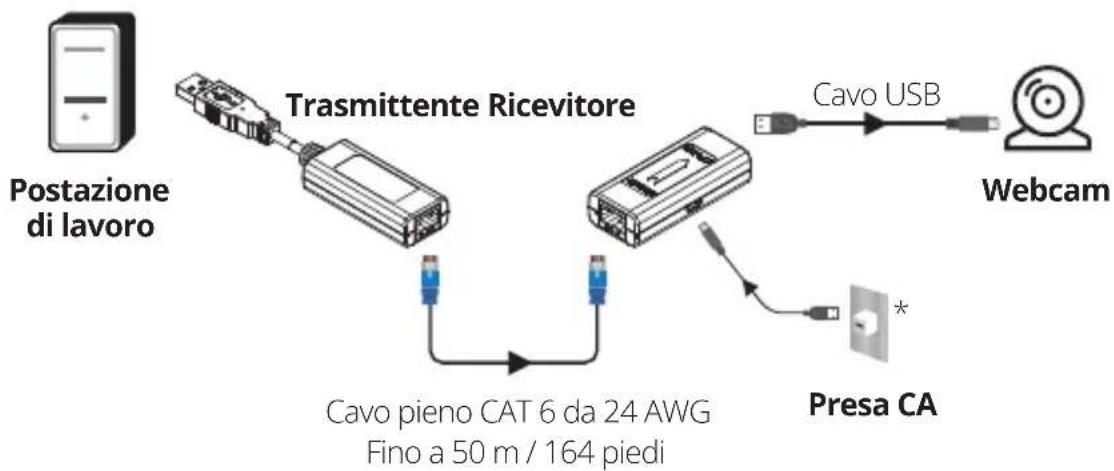

B203-101-POC


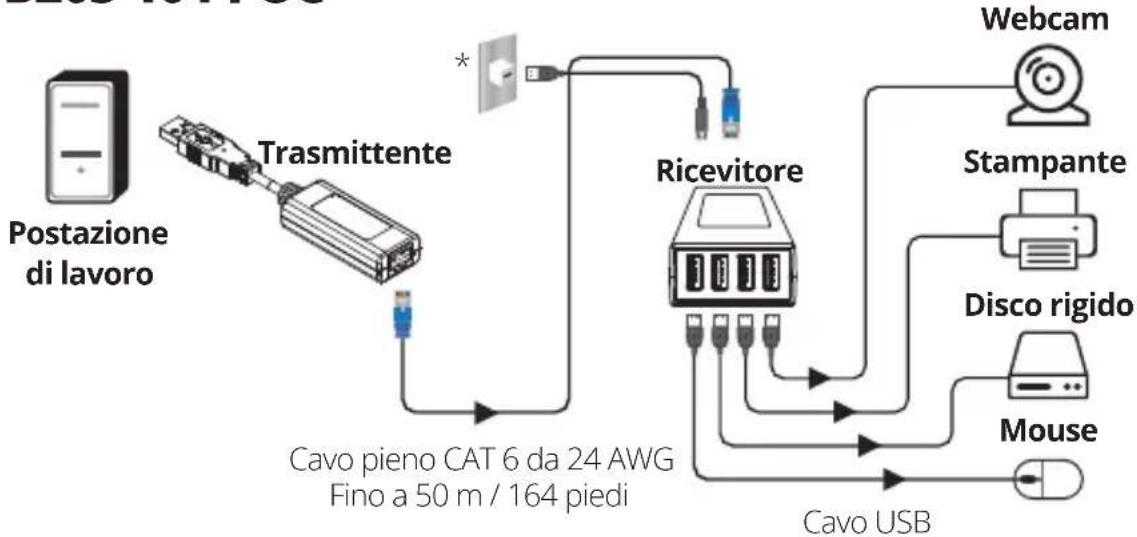

B203-104-POC

* Quando si collega il ricevitore a dispositivi ad alta potenza, aggiungere l'alimentazione esterna tramite la porta USB Micro-B.

Specifiche

Specifica B203-101-POC B203-104-POC
Versioni USB supportate	USB 2.0 (480 Mbps), USB 1.1 (12 Mbps)
Porte della trasmittente	(x1) RJ45
Porte del ricevitore (x1) RJ45; (x1) USB-A; (x1) USB Micro-B		(x1) RJ45; (x4) USB-A; (x1) USB Micro-B
Spina della trasmittente	USB-A
Distanza massima di estensione	164 piedi (50 m)
Temperatura di funzionamento	da 32 °F a 122 °F (da 0° a 50 °C)
Temperatura di conservazione	da -4 °F a 158 °F (da -20° a 70 °C)
Dimensioni della trasmittente [A x L x P]	0,59 x 14,36 x 1,02 in. (15 x 365 x 26 mm)
Dimensioni del ricevitore [A x L x P]	0,59 x 2,36 x 1,02 in. (15 x 60 x 26 mm)	1,95 x 1,00 x 2,42 in. (50 x 26 x 62 mm)

Garanzia

Garanzia limitata di 1 anno

Garantiamo che i nostri prodotti sono privi di difetti dei materiali e di fabbricazione per un periodo di un (1) anno dalla data di acquisto iniziale. I nostri obblighi ai sensi della presente garanzia sono limitati alla riparazione o sostituzione (a nostra esclusiva discrezione) di eventuali prodotti che presentino tali difetti. Prima di inviare un prodotto per la riparazione, visitare Tripplite.Eaton.com/support/product-returns. La presente garanzia non si applica alle unità danneggiate accidentalmente, a causa di negligenza o di un'errata applicazione, o che siano state in qualsiasi modo alterate o modificate.

SALVO QUANTO QUI PREDISPOSTO, NON FORNIAMO ALCUNA GARANZIA, ESPLICITA O IMPLICITÀ, INCLUSE LE GARANZIE DI COMMERCIABILITÀ E IDONEITÀ PER UN PARTICOLARE SCOPO. In alcuni Stati non sono consentite la limitazione o l'esclusione di garanzie implicite; pertanto, in tali casi, le limitazioni o esclusioni di cui sopra potrebbero non applicarsi all'acquirente.

SALVO QUANTO PREVISTO SOPRA, IN NESSUN CASO SAREMO RESPONSABILI DI DANNI DIRETTI, INDIRETTI, SPECIALI, INCIDENTALI O CONSEQUENZIALI DERIVANTI DALL'UTILIZZO DEL PRODOTTO, ANCHE QUALORA FOSSIMO AVVISATI DELLA POSSIBILITÀ DI TALI DANNI. In particolare, non siamo responsabili di alcun costo, come la perdita di profitti o ricavi, la perdita di attrezzature, la perdita di utilizzo di attrezzature, la perdita di software, la perdita di dati, i costi delle sostituzioni, i reclami da parte di terzi o altro.

Garanzia

Informazioni sulla conformità RAEE per clienti e riciclatori (Unione Europea)

Ai sensi della direttiva sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) e dei regolamenti attuativi, quando i clienti acquistano nuove apparecchiature elettriche ed elettroniche da Eaton, hanno diritto a:

• Inviare le vecchie apparecchiature per il riciclo su base uno a uno, a parità di condizioni (questo varia a seconda del Paese);
• Inviare la nuova apparecchiatura per il riciclo quando questa diventa un rifiuto.

Eaton ha una politica di miglioramento continuo. Le specifiche tecniche sono soggette a modifiche senza alcun preawiso. Le foto e le illustrazioni possono differire leggermente dai prodotti reali.

Tutti i diritti riservati

Pubblicazione n.

23-08-356 / 93-3BC4_RevB

Settembre 2023

Eaton è un marchio registrato.

Tutti i marchi sono di proprietà dei rispettivi titolari.
