MANUALE UTENTE B1501A1HDMI Tripp Lite

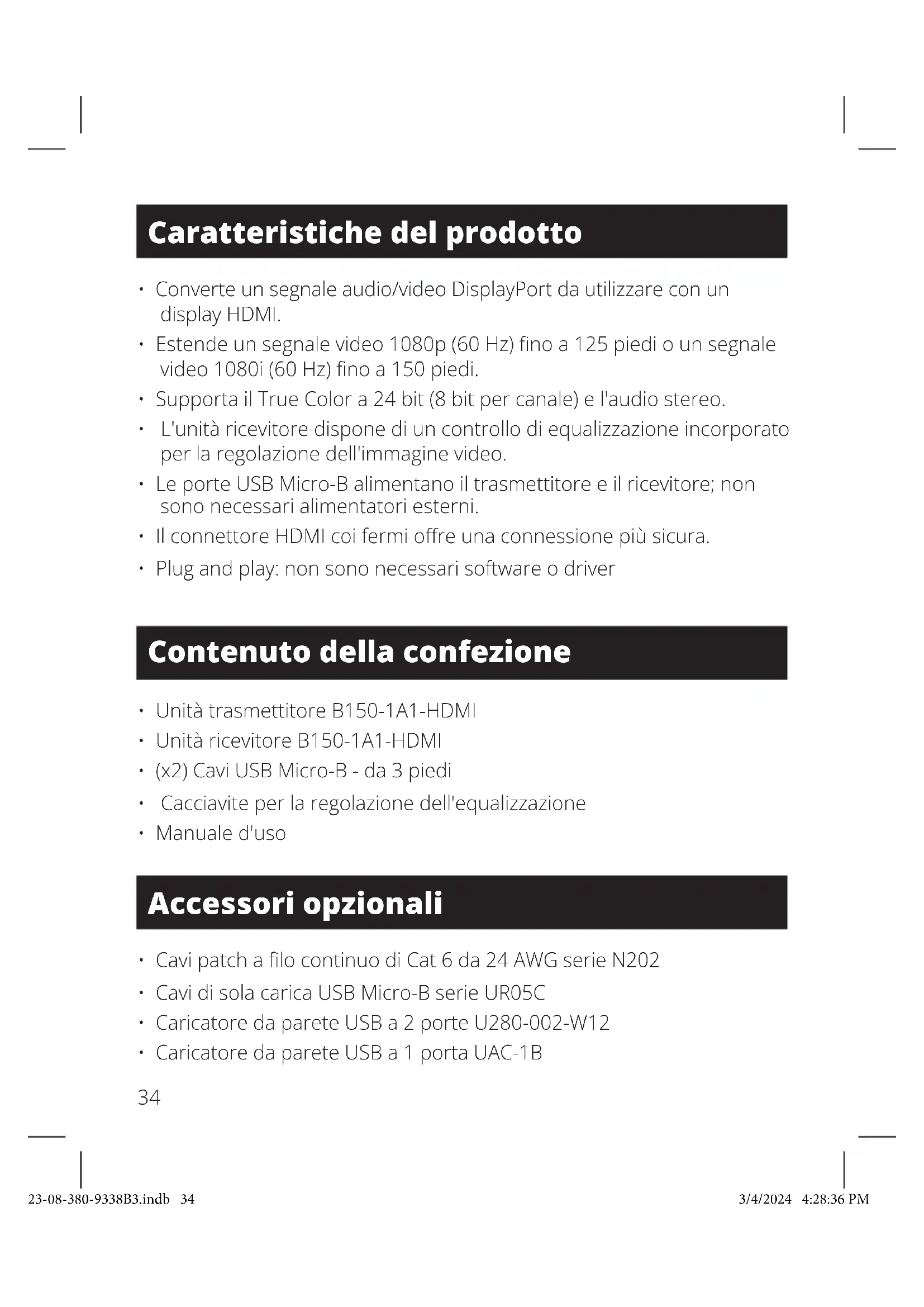

• Converte un segnale audio/video DisplayPort da utilizzare con un display HDMI.

• Estende un segnale video 1080p (60 Hz) no a 125 piedi o un segnale video 1080i (60 Hz) no a 150 piedi.

• Supporta il True Color a 24 bit (8 bit per canale) e l'audio stereo.

• L'unità ricevitore dispone di un controllo di equalizzazione incorporato per la regolazione dell'immagine video.

• Le porte USB Micro-B alimentano il trasmettitore e il ricevitore; non sono necessari alimentatori esterni.

• Il connettore HDMI coi fermi ore una connessione più sicura.

• Plug and play: non sono necessari software o driver

• Unità trasmettitore B150-1A1-HDMI

• Unità ricevitore B150-1A1-HDMI

• (x2) Cavi USB Micro-B - da 3 piedi

• Cacciavite per la regolazione dell'equalizzazione

• Cavi patch a lo continuo di Cat 6 da 24 AWG serie N202

• Cavi di sola carica USB Micro-B serie UR05C

1. Èopportunovericarechel'interainstallazionefunzionicorrettamenteprimadifar

passareicaviattraversosotti/pareti.

2. Per ottenere la massima lunghezza e le migliori prestazioni possibili, si deve

utilizzareuncavosolidoCat5e/6da24AWG.L'utilizzodiuncavoatrefoliCat 5e/6 o di un cavo di calibro superiore a 24 AWG comporta una riduzione della lunghezzadiestensione.IcaviCat6dellaserieN202sonorealizzaticonlisolidida 24 AWG.

3. Assicurarsichel'alimentazionedituttiidispositivicollegatisiaspentaprima

• Computer con porta di uscita DisplayPort*

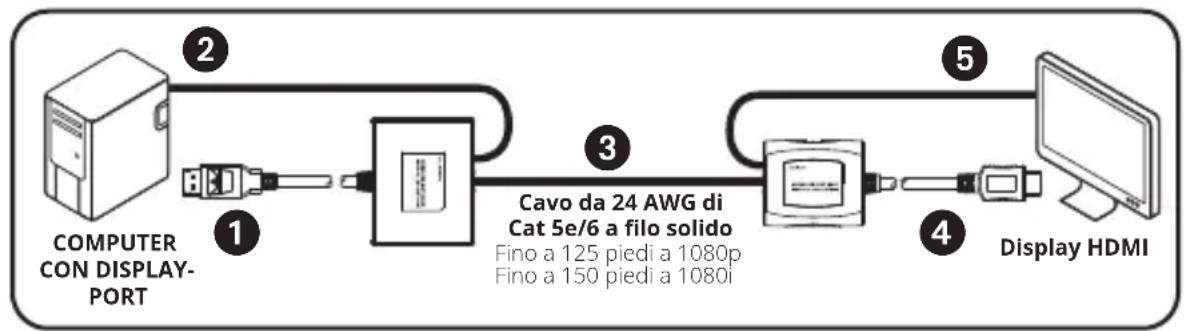

Collegare il cavo DisplayPort incorporato dell'unità trasmittente alla porta di uscita DisplayPort del computer.

Collegare il cavo USB Micro-B in dotazione all'unità trasmittente e a una porta USB del computer o di una presa a muro. I LED verde e arancione sulle porte RJ45 dell'unità trasmittente si accenderanno per indicare che sta ricevendo l'alimentazione dal cavo USB Micro-B.

Collegare la porta RJ45 del trasmettitore alla porta RJ45 del ricevitore utilizzando il cavo Cat5e/6. Nota: vedere i diagrammi di installazione per la distanza massima di estensione alle risoluzioni video 1080p e 1080i.

Collegare il cavo HDMI incorporato dell'unità ricevente a una porta di ingresso del monitor HDMI.

Collegare il cavo USB Micro-B in dotazione all'unità ricevente e a una porta USB del display o a una presa a muro USB. Il LED verde sulla porta RJ45 del ricevitore si accenderà per indicare che sta ricevendo l'alimentazione dal cavo USB Micro-B.

Accendere la fonte DisplayPort e il display HDMI. Il LED arancione sulla porta RJ45 dell'unità ricevente si accende per indicare che sta ricevendo un segnale dalla fonte.

Se necessario, utilizzare il controllo di equalizzazione per regolare l'immagine video. Nota:un'impostazioneerratadell'equalizzazionepuòcausarelamancata visualizzazione delle immagini. In caso di mancata visualizzazione delle immagini sulmonitor,provarearegolarel'equalizzazione. 23-08-380-9338B3.indb 3623-08-380-9338B3.indb 36 3/4/2024 4:28:37 PM3/4/2024 4:28:37 PM37 Risoluzione dei problemi Se non si riesce a ottenere un'immagine accettabile dopo aver seguito le istruzioni di installazione, provare a seguire i suggerimenti per la risoluzione dei problemi:

1. I cavi USB Micro-B forniti col prodotto sono collegati e inseriti

in una fonte di alimentazione funzionante? Anché il prodotto funzioni correttamente, deve essere collegato ai cavi USB Micro-B e ricevere l'alimentazione.

2. L'alimentazione della fonte DisplayPort è stata spenta prima

dell'installazione? In caso contrario, riavviare il computer.

3. Quale risoluzione si sta cercando di raggiungere? Si vedano le

sezioni Caratteristiche del prodotto e Installazione di questo manuale per i dettagli sulla distanza massima e sulla risoluzione. Una distanza di estensione minore permette di raggiungere risoluzioni più alte. Se non si riesce a ricevere un'immagine accettabile, provare a ridurre la risoluzione video del computer o a regolare la velocità di aggiornamento.

4. Che tipo di cavi si stanno utilizzando? Un cablaggio di scarsa

qualità può causare prestazioni scadenti, quindi è importante utilizzare cavi in grado di supportare la risoluzione video che si desidera ottenere. Per ottenere la massima distanza e risoluzione, è necessario utilizzare un cavo UTP a li solidi da 24 AWG (come i cavi serie N202).

5. Si facciano delle prove coi cavi per assicurarsi che funzionino

correttamente. Per esempio, collegare il cavo di Cat 5e/6 tra un computer e una rete per assicurarsi che si stabilisca una connessione di rete. 23-08-380-9338B3.indb 3723-08-380-9338B3.indb 37 3/4/2024 4:28:37 PM3/4/2024 4:28:37 PM38 Risoluzione dei problemi

6. Ci sono pannelli patch o altri dispositivi tra le unità

trasmittente e ricevente? Il kit di estensione da DisplayPort a HDMI di Cat 5 è progettato per collegare direttamente il trasmettitore al ricevitore tramite un cavo UTP. Più sono i punti di connessione tra la fonte e il monitor remoto, più è probabile che si verichi una degradazione del segnale, con conseguenti prestazioni scadenti. Se nel mezzo c'è un pannello patch o un altro dispositivo, questo deve essere rimosso dall'installazione.

7. Ha uno splitter, uno switch o un altro dispositivo tra il

computer e il trasmettitore o tra il ricevitore e il display? Il kit di estensione da DisplayPort a HDMI su Cat5 è progettato in modo che il trasmettitore si colleghi direttamente al computer fonte e che il ricevitore si colleghi direttamente allo schermo. Se ha uno splitter, un interruttore o un altro dispositivo intermedio, deve essere rimosso dall'installazione.

8. Siverichicheilcablaggiononsiastatodanneggiatodurante

l'installazione. Se il connettore di un cavo si allenta a causa della trazione attraverso sotti o muri o se il rivestimento del cavo è danneggiato e il cablaggio è esposto, non sarà possibile ottenere le massime prestazioni.

9. Il trasmettitore e/o il ricevitore si trovano in un'area che li

espone a temperature elevate? Se il prodotto si surriscalda, non funzionerà correttamente. 23-08-380-9338B3.indb 3823-08-380-9338B3.indb 38 3/4/2024 4:28:37 PM3/4/2024 4:28:37 PM39 Garanzia

GARANZIA LIMITATA DI 1 ANNO

Garantiamo che i nostri prodotti sono privi di difetti nei materiali e di fabbricazione per un periodo di un anno (1) dalla data di acquisto iniziale. I nostri obblighi ai sensi della presente garanzia sono limitati alla riparazione o sostituzione (a nostra esclusiva discrezione) di eventuali prodotti che presentino tali difetti. Visiti il sito Tripplite.Eaton.com/support/product-returns prima di inviare qualsiasi apparecchiatura per la riparazione. La presente garanzia non si applica alle apparecchiature che sono state danneggiate da incidenti, negligenza o applicazione errata o che sono state alterate o modicate in qualsiasi modo. AD ECCEZIONE DI QUANTO PREVISTO NEL PRESENTE DOCUMENTO, NON FORNIAMO ALCUNA GARANZIA, ESPRESSA O IMPLICITA, INCLUSE LE GARANZIE DI COMMERCIABILITÀ E DI IDONEITÀ PER UNO SCOPO PARTICOLARE. Alcuni stati non consentono la limitazione o l'esclusione delle garanzie implicite; pertanto, le suddette limitazioni o esclusioni potrebbero non essere applicabili all'acquirente. AD ECCEZIONE DI QUANTO PREVISTO SOPRA, IN NESSUN CASO SAREMO RESPONSABILI PER DANNI DIRETTI, INDIRETTI, SPECIALI, INCIDENTALI O CONSEQUENZIALI DERIVANTI DALL'USO DI QUESTO PRODOTTO, ANCHE SE AVVISATI DELLA POSSIBILITÀ DI TALI DANNI. In particolare, non siamo responsabili di alcun costo, come la perdita di protti o ricavi, la perdita di attrezzature, la perdita di utilizzo di attrezzature, la perdita di software, la perdita di dati, i costi dei sostituti, i reclami di terzi o altro. Informazioni sulla conformità RAEE per i clienti e per gli impianti di riciclaggioetrattamentodeiriuti(Unioneeuropea) Ai sensi della Direttiva sui Riuti di Apparecchiature Elettriche ed Elettroniche (WEEE) e dei regolamenti attuativi, i clienti che acquistano nuove apparecchiature elettriche ed elettroniche da Eaton, hanno diritto a:

• Spedire le vecchie apparecchiature per il riciclo in un rapporto di uno per uno e a parità di condizioni (ove ciò può variare a seconda del Paese).

• Restituire i dispositivi al termine del loro ciclo di vita anché vengano riciclati. Si sconsiglia l'uso di questa apparecchiatura nelle applicazioni di Supportoo vitale, ove si possa ragionevolmente prevedere che un guasto di questa apparecchiatura provochi il guasto di tale applicazione o ne comprometta in modo signicativo la sicurezza o l'ecacia. Eaton ha una politica di miglioramento continuo. Le speciche sono soggette a modiche senza preavviso. 23-08-380-9338B3.indb 3923-08-380-9338B3.indb 39 3/4/2024 4:28:37 PM3/4/2024 4:28:37 PM40 Eaton 1000 Eaton Boulevard Cleveland, OH 44122 United States Eaton.com © 2024 Eaton Tutti i diritti riservati Pubblicazione n. 23-08-380 / 93-38B3_RevB Marzo 2024 Eaton è un marchio registrato. Tutti i marchi sono di proprietà dei rispettivi titolari. 23-08-380-9338B3.indb 4023-08-380-9338B3.indb 40 3/4/2024 4:28:37 PM3/4/2024 4:28:37 PM
