MANUALE UTENTE B1261P0MINI Tripp Lite

Il prodotto acquistato potrebbe

di erire dall'immagine.

English 1

Espanol 29

Français 57

Deutsch 85

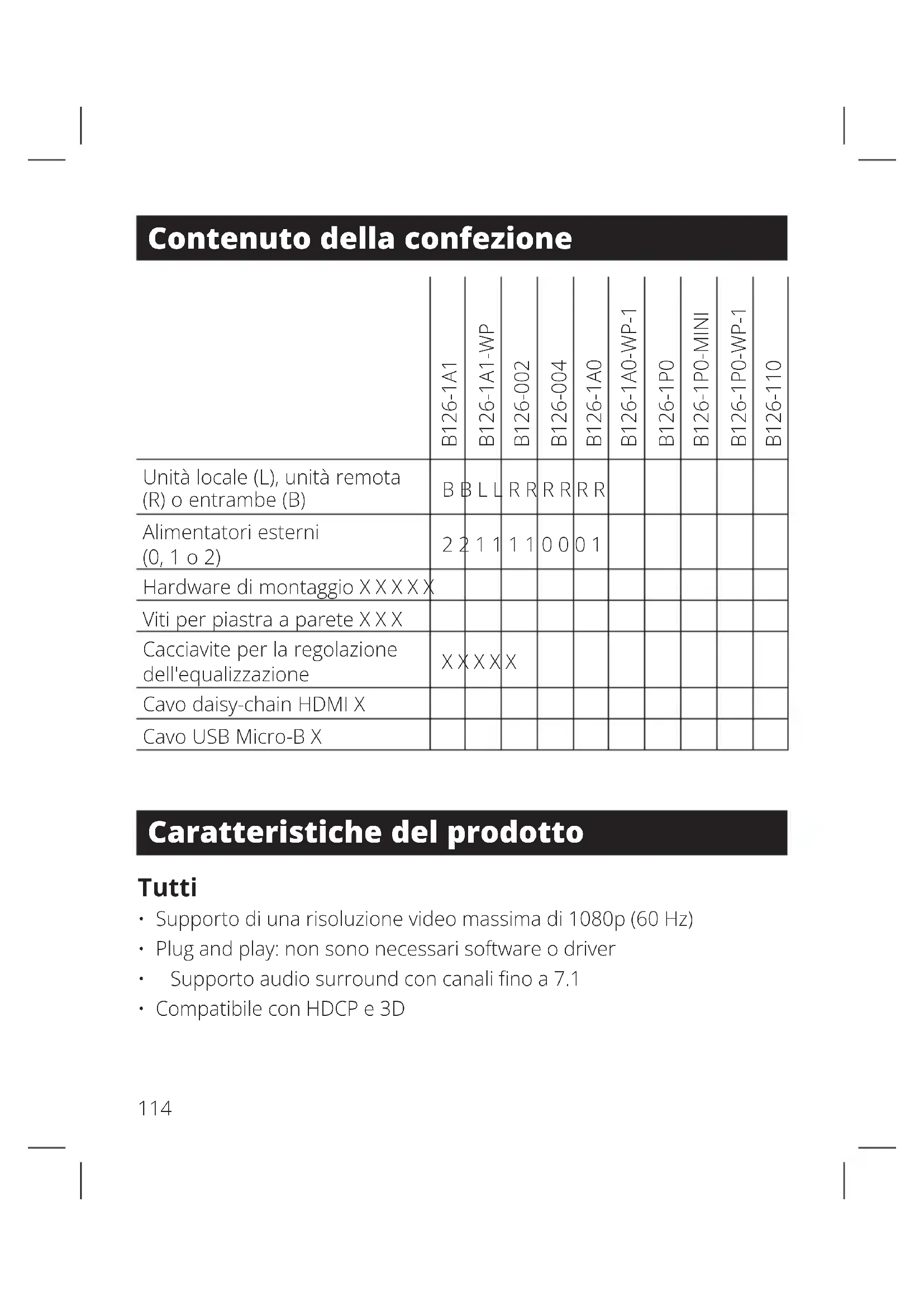

Contenuto della confezione

	B126-1A1	B126-1A1-WP	B126-002	B126-004	B126-1A0	B126-1A0-WP-1	B126-1P0	B126-1P0-MINI	B126-1P0-WP-1	B126-110
Unità locale (L), unità remota (R) o entrambe (B)	B	B L L	R R	R R	R R
Alimentatori esterni (0, 1 o 2)	2	2 1 1	1 1	0 0	0 1
Hardware di montaggio XXXXX
Viti per piastra a parete XXX
Cacciavite per la regolazione dell'equalizzazione	XXXX	X
Cavo daisy-chain HDMI X
Cavo USB Micro-B X

Caratteristiche del prodotto

Tutti

• Supporto di una risoluzione video massima di 1080p (60 Hz)
• Plug and play: non sono necessari software o driver
  Supporto audio surround con canali fino a 7.1
• Compatible con HDCP e 3D

Caratteristiche del prodotto

B126-1A1

Kit estensore attivo HDMI su Cat5
- Estende un segnale 1080i (60 Hz) sino a 61 m (200 piedi) alla fonte, o un segnale 1080p (60 Hz) sino a 45 metri (150 piedi) alla fonte
- La porta HDMI aggiuntiva sull'unità trasmettitore locale consente di collegare un monitor locale
- L'unità ricevitore remoto è dotata di un controllo dell'equalizzazione incorporato per la regolazione dell'imagine video
- Include hardware di montaggio che consente di montare sia il trasmettitore locale che il ricevitore remoto a parete, a rack o su palo

B126-1A1-WP

Kit piastra a parete per estensore attivo HDMI su Cat5
- Estende un segnale 1080i (60 Hz) sino a 61 metri (200 piedi) alla fonte, o un segnale 1080p (60 Hz) sino a 45 metri (150 piedi) alla fonte
- L'unità ricevitore remoto è dotata di un controllo dell'equalizzazione incorporato per la regolazione dell'imagine video
- Le piastre a parete modello RJ45 consentono l'utilizzo di cavi patch standard Cat5e/6; non è necessaria la punzonatura 110

B126-002

• Unità trasmettitore locale per estensore/splitter HDMI su Cat5 a 2 porte
• Divide un segnale HDMI in due
• Funzione con unità remote/ripetitori e ricevitori per estendere un segnale HDMI或者其他 il limite di distance di 5 metri (16 piedi)
• Include hardware di montaggio che consente all'unità di essere montata a parete, su rack o su palo.

Caratteristiche del prodotto

B126-004

• Unità trasmettitore locale per estensore/splitter HDMI su Cat5 4 porte
• Divide un segnale HDMI in quattro
• Include una porta HDMI aggiuntiva, che può essere utilizzata per collegare un monitor locale o per collegare in series autre unità B126-004 (è possibile collegare in series fino a tre unità)
• Include un cavo HDMI con connettori di blocco per una connessione più sicura
• Funzione con unità remote/ripetitori e ricevitori per estendere un segnale HDMI或者其他 il limite di distance di 5 metri (16 piedi)
• Include hardware di montaggio che consente all'unità di essere montata a parete, su rack o su palo
• É possibile montare fino a tre unità B126-004 in una staffa per il montaggio a rack B132-004-RB 1U

B126-1A0

• Unità ricevitore remoto estensore attivo HDMI su Cat5
• Funzione con gli estensori/splitter B126-002 e B126-004 per estendere un segnale 1080i (60 Hz) fino 61 m (200 piedi) alla fonte, o un segnale 1080p (60 Hz) fino a 45 metri (150 piedi) alla fonte
• Controllo dell'equalizzazione incorp.orato per la regolazione dell'immagine video
• Include hardware di montaggio che consente all'unità di essere montata a parete, su rack o su palo.

B126-1A0-WP-1

• Piastra a parete estensore attivo HDMI su Cat5
• Funzione con gli estensori/splitter B126-002 e B126-004 per estendere un segnale 1080i (60 Hz) fino a 61 m (200 piedi) alla fonte, o un segnale 1080p (60 Hz) fino a 45 metri (150 piedi) alla fonte
• Controllo dell'equalizzazione incorp.orato per la regolazione dell'immagine video

Caratteristiche del prodotto

• Le piastre da parete modello RJ45 consentono l'utilizzo di cavi patch standard Cat5e/6; non è necessaria la punzonatura 110

B126-1P0

• Unità trasmettitore locale per estensore passivo HDMI su Cat5
• Funzione con gli estensori/splitter B126-002 e B126-004 per estendere un segnale 1080i (60 Hz) sono a 30 metri (100 piedi) alla fonte, o un segnale 1080p (60 Hz) sono a 15 metri (50 piedi) alla fonte
• Il cavo HDMI incorp.orato ha un connettore di blocco per una connessione più sicura
  Non è necessaria un'alimentazione esterna

B126-1PO-MINI

Unità ricevitore remoto estensore passivo HDMI su Cat5 (compatto)
- Funzione con gli estensori/splitter B126-002 e B126-004 per estendere un segnale 1080i (60 Hz) sono a 30 metri (100 piedi) alla fonte, o un segnale 1080p (60 Hz) sono a 15 metri (50 piedi) alla fonte
Il profilo basso e il design compatto consentono un posizionamento discreto
- Non è necessaria un'alimentazione esterna; la porta USB Micro-B fornisce l'alimentazione, se necessario
- Include un cavo USB Micro-B

B126-1PO-WP-1

• Piastra a parete estensore passivo HDMI su Cat5
• Funzione con gli estensori/splitter B126-002 e B126-004 per estendere un segnale 1080i (60 Hz) sono a 30 metri (100 piedi) alla fonte, o un segnale 1080p (60 Hz) sono a 15 metri (50 piedi) alla fonte
• Le piastre da parete modello RJ45 consentono l'utilizzo di cavi patch standard Cat5e/6; non è necessaria la punzonatura 110
  Non è necessaria un'alimentazione esterna

Caratteristiche del prodotto

B126-110

• Unità remota/ripetitore estensore attivo HDMI su Cat5 (compatto)
• Estende ed espande un'installazione HDMI su Cat5, consenting di collocate più monitor in punti diversi di una catena fino a 213 metri (700 piedi).
• Estende un segnale 1080i (60 Hz) sino a 53 metri (175 piedi), o un segnale 1080p (60 Hz) sino a 38 metri (125 piedi) dall'unità trasmettitore locale alla prima unità remota/ripetitore dell'infallazione.
• Estende un segnale 1080i (60 Hz) fino ad altri 53 metri (175 piedi) o un segnale 1080p (60 Hz) fino ad altri 38 metri (125 piedi) da ciascuna unità remota/ripetitore all'unità successiva nella catena (in un'installazione a catena a quattro livelli, un segnale 1080i (60 Hz) cui essere esteso fino a 213 metri (700 piedi) o un segnale 1080p (60 Hz) fino a 152 metri (500 piedi) alla fonte all'ultima unità remota nella catena)
• Collegare fino a quattro unità remote (tre unità remote/ripetitori e un ricevitore) con un monitor situato in agli punto della catena
• Controllo dell'equalizzazione incorporealato per la regolazione dell'immagine video
• Include hardware di montaggio che consente all'unità di essere montata a parete, su rack o su palo

Accessor opzionali

Staffa per montaggio a rack B132-004-RB 1U
Cavi patch a cavo solido 24 AWG Cat6 serie N202
Cavi HDMI ad alta velocità série P568

Istruzioni per il montaggio (solo modelli selezionati)

I modelli B126-002, B126-004, B126-1A1, B126-1A0 e B126-110 includono hardware di montaggio che consente una varietà di metodi di montaggio. Le immagini seguenti illustrano come è possibile fissare le staffe di montaggio in dotazione per diverse installazioni.

Nota: il B126-004 più essere montatoanche su una staffa di montaggio a rack B132-004-RB 1U. É possibile collegare fino a tre unità locali B126-004 a un B132-004-RB.

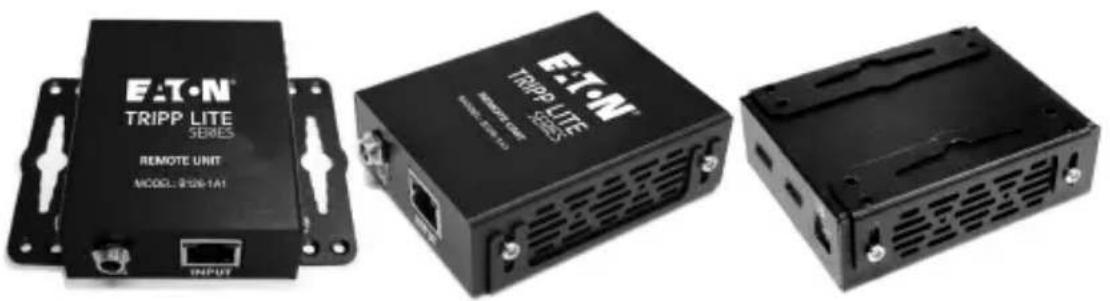

Montaggio a parete

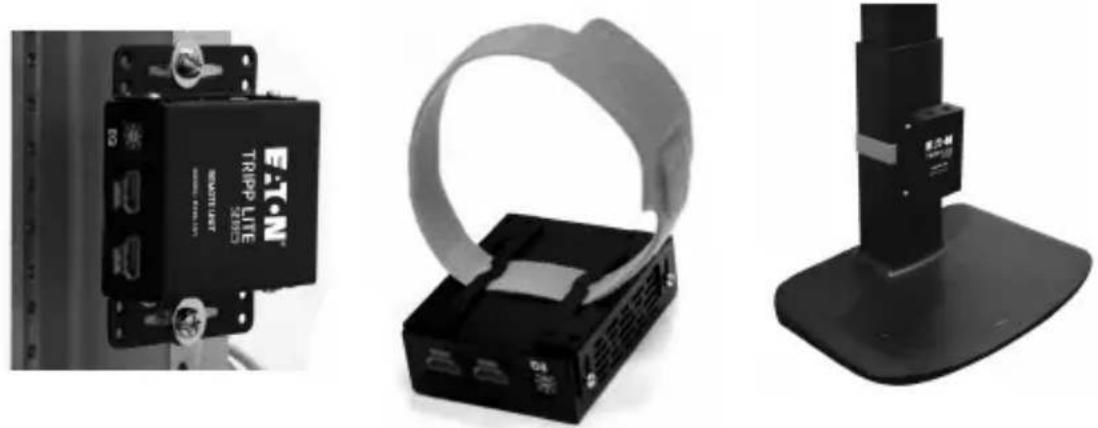

Montaggio a rack 19" Montaggio su palo

Installazione del kit estensore standard

Note:

1) Eseguire un test per verificare che l'intera installatione funzioni correttamente prima di tirare i cavi attraverso soffitti/pareti.
2) Per ottenere la massima distance e le massime prestazioni, utilizzare un cavo solido 24 AWG Cat5e/6. L'utilizzo di un cavo a trefoli Cat5e/6, o di un cavo con un calibro (AWG) superiore a 24 AWG, comporerà una distance di estensione inferiore. Un cablaggio di calibro superiore, come 26 AWG, ha una capacité di trasmissione più limitata rispetto a un cablaggio di calibro inferiore. Tutti i cavi Cat6serie N202 sono realizzati con cablaggio a cavo solido 24 AWG.
3) Il B126-1A1 e il B126-1A1-WP sono impostati per trasmettere un segnale audio stereo per impostazione predefinita. Premere il pulsante Audio sull'unità locale per passare all'audio surround con canali 7.1.
4) Lo schema di installmente在哪 un'unità B126-1A1. L'installazione del B126-1A1-WP è la stessa, tranne per il fatto che non è presente una porta monitor locale.

Installazione del kit estensore standard

Assicurarsi che la fonte HDMI sia spenta.
Collegare il cavo HDMI alla porta INPUT dell'unità locale B126-1A1 o B126-1A1-WPo utilizzato un cavo HDMI seri e P568.
Opzionale per il B126-1A1: Collegare un monitor locale alla porta LOCAL sull'unità locale B126-1A1 utilizzato un cavo HDMI serie P568.
Collegare l'alimentatore esterno all'unità locale e inserirlo in un'unità di protezione da sovratensione, un'unità di distribuzione dell'alimentazione (PDU) o a un gruppo di continuità (UPS). Il LED verde si accende perindicare che l'unità sta ricevendo alimentazione dall'alimentatore esterno.
Utilizzato un cavo Cat5e/6, collegare la porta RJ45 dell'unità locale alla porta RJ45 dell'unità remota.
6 Collegare l'alimentazione esterna all'unità remota e inserirla in un'unità di protezione da sovratensione, un'unità di distribuzione dell'alimentazione (PDU) o a un gruppo di continuità (UPS). Il LED verde si accende perindicare che l'unità sta ricevendo alimentazione dall'alimentatore esterno. Il LED arancione si accende perindicare che l'unità è collegata a un'unità locale accesa.
Collegare la porta HDMI dell'unità remota a un monitor utilizzato un cavo HDMI seriè P568.
Accendere l'alimentazione alla fonte HDMI. Il LED arancione dell'unità locale si accende perindicare che si sta ricevendo un segnale alla fonte.
Se necessario, utilizzato il controllo dell'equalizzazione sull'unità remota per regolare l'imagine video.

Nota: un'impostazione non corretta dell'equalizzazione può far si che il monitor non visuali zzi affatto l'imagine. Provarere agli impostazione dell'equalizzazione sono a visualizzare un'imagine accettabile.

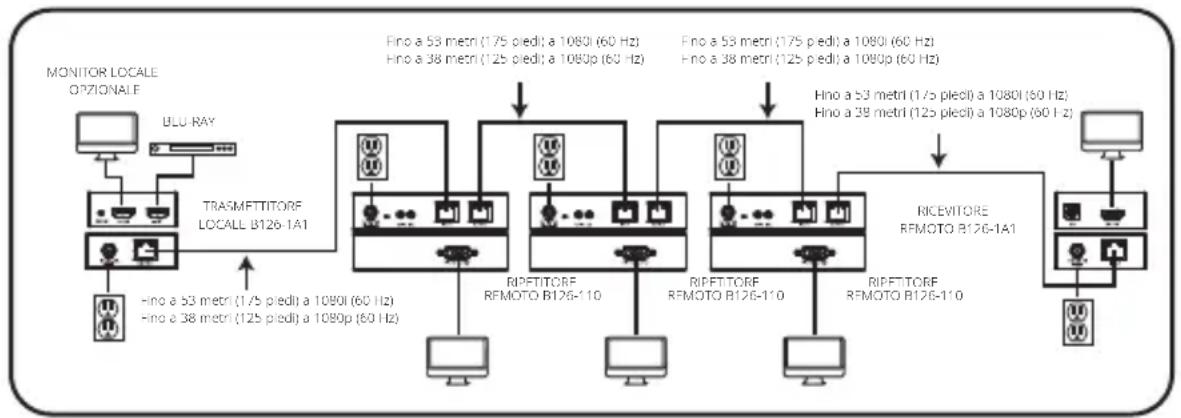

Installazione kit estensore con unità remota/ripetitore

Note:

1) Eseguire un test per verificare che l'intera installatione funzioni correttamente prima di tirare i cavi attraverso soffitti/pareti.
2) Per ottenere la massima distance e le massime prestazioni, utilizzare un cavo solido Cat5e/6 24 AWG. L'utilizzo di un cavo a trefoli Cat5e/6, o di un cavo con un calibro (AWG) superiore a 24 AWG, comporerà una distance di estensione inferiore. Un cablaggio di calibro superiore, come 26 AWG, ha una capacité di trasmissione più limitata rispetto a un cablaggio di calibro inferiore. Tutti i cavi Cat6 seriè N202 sono realizzati con cablaggio solido 24 AWG.
3) Il B126-1A1 e il B126-1A1-WP sono impostati per trasmettere un segnale audio stereo per impostazione predefinita. Premere il pulsante Audio sull'unità locale per passare all'audio surround con canali 7.1.
4) Lo schema di installmente在哪 un'unità B126-1A1. L'installazione del B126-1A1-WP è la stessa, tranne per il fatto che non è presente una porta monitor locale.

Accertarsi che la fonte HDMI sia spenta.
Collegare l'HDMI alla porta INPUT sul B126-1A1 o sul B126-1A1-WP utilizes un cavo HDMI serie P568.
Opzionale per il B126-1A1: Collegare un monitor locale alla porta HDMI LOCAL utilizzato un cavo HDMI seri e P568.

Installazione kit estensore con unità remota/ripetitore

Collegare l'alimentazione esterna all'unità locale e inserirla in un'unità di protezione da sovratensione, un'unità di distribuzione dell'alimentazione (PDU) o a un gruppo di continuità (UPS). Il LED verde si accende perindicare che l'unità sta ricevendo alimentazione dall'alimentatore esterno.
Utilizzato il cavo Cat5e/6, collegare la porta RJ45 dell'unità locale alla porta INPUT RJ45 dell'unità remota/ripetitore del B126-110.
Collegare un monitor alla porta HDMI OUTPUT dell'unità remota/ ripetitore utilizzato un cavo HDMI seri e P568.
Collegare l'alimentazione esterna all'unità remota/ripetitore e inserirla in un'unità di protezione da sovratensione, un'unità di distribuzione dell'alimentazione (PDU) o a un gruppo di continuità (UPS). Il LED verde di alimentazione e i LED verdi RJ45 si illuminano perindicare che l'unità sta ricevendo alimentazione.

É possibile collegare in seriesi fino a quattro unità (tre unità remote/ripetitori e un ricevitore). Per collegare altre unità remote/ripetitori, procedere al punto 8. Per completare l'installazione con l'unità ricevitore remoto B126-1A1 o B126-1A1-WP, procedere al punto 12.

Utilizzato il cavo Cat5e/6, collegare la porta OUTPUT RJ45 della prima unità remota/ripetitore alla porta INPUT RJ45 di una seconda unità remota/ripetitore.
9 Collegare un monitor alla porta OUTPUT HDMI dell'unità remota/ ripetitore appena aggiunta utilizzato un cavo HDMI series P568.
10 Collegare l'alimentazione esterna all'unità remota/ripetitore e inserirla in un'unità di protezione da sovratensione, un'unità di distribuzione dell'alimentazione (PDU) o a un gruppo di continuità (UPS). Il LED verde di alimentazione e i LED verdi RJ45 si illuminano perindicare che l'unità sta ricevendo alimentazione.
Per aggiungere una terza unità remota/ripetitore, ripetere i punti da 8 a 10. Per completare l'installazione con l'unità ricevitore remoto B126-1A1 o B126-1A1-WP, procedere al punto 12.

Installazione kit estensore con unità remota/ripetitore

Utilizzato il cavo Cat5e/6, collegare la porta OUTPUT RJ45 dell'ultima unità remota/ripetitore alla porta INPUT RJ45 dell'unità ricevitore remoto B126-1A1 o B126-1A1-WP.
13 Collegare un monitor alla porta OUTPUT HDMI dell'unità ricevitore remoto utilizzato un cavo HDMI serié P568.
14 Collegare l'alimentazione esterna all'unità ricevitore remoto e inserirla in un'unità di protezione da sovratensione, un'unità di distribuzione dell'alimentazione (PDU) o a un gruppo di continuità (UPS). Il LED verde si accende per indicare che l'unità sta ricevendo alimentazione dall'alimentatore esterno. Il LED arancione si accende perindicare che l'unità è collegata a un'unità remota/ripetitore accesa.
Accendere l'alimentazione alla fonte HDMI. Il LED arancione dell'unità locale si accende perindicare che sistaricevendo un segnale alla fonte.
16 Se necessario, utilizzato il controllo dell'equalizzazione sulle unità remote/ ripetitore e sull'unità ricevitore remoto per regolare l'imagine video.

Nota: un'impostazione non corretta dell'equalizzazione può far si che il monitor non visualizzi affatto l'imagine. Provarere agli impostazione dell'equalizzazione sono a visualizzare un'imagine accettabile.

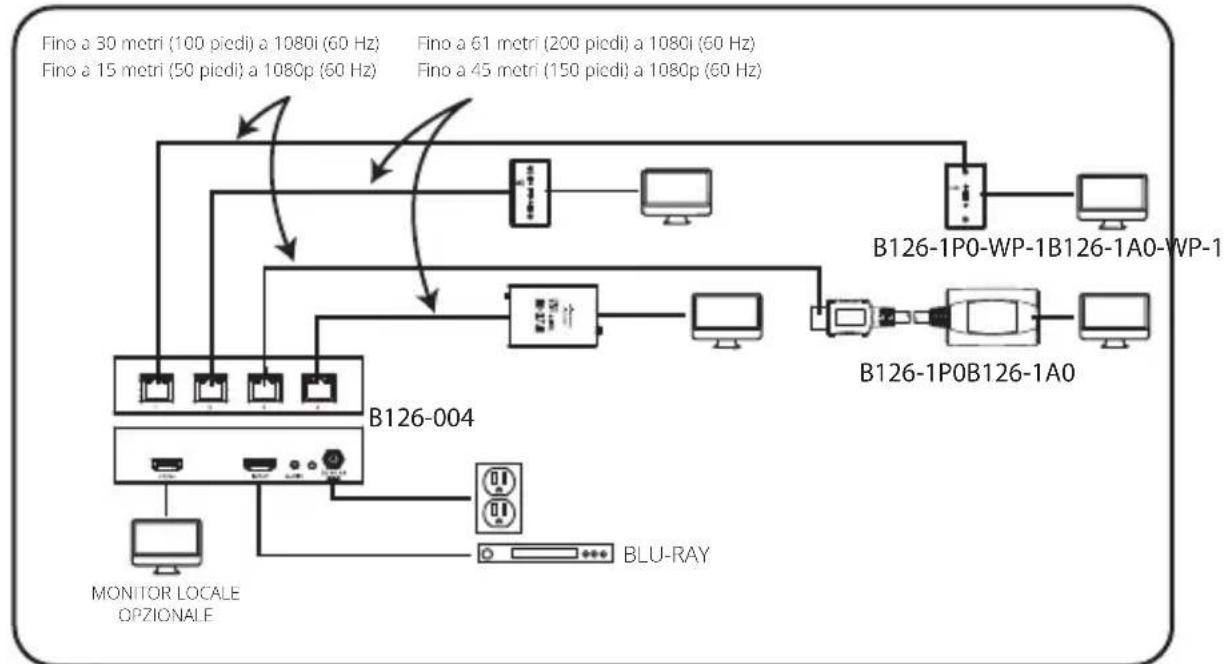

Installazione estensore/splitter standard

Note:

1) Eseguire un test per verificare che l'intera installatione funzioni correttamente prima di tirare i cavi atraverso soffitti/pareti.
2) Per ottenere la massima distanza e le massime prestazioni, utilizzare un cavo solido Cat5e/6 24 AWG. L'utilizzo di un cavo a trefoli Cat5e/6, o di un cavo con un calibro (AWG) superiore a 24 AWG, comprera una distance di estensione inferiore. Un cablaggio di calibro superiore, come 26 AWG, ha una capacité di trasmissione più limitata rispetto a un cablaggio di calibro inferiore. Tutti i cavi seriè N202 sono realizzati con cablaggio a cavo solido 24 AWG.
3) Il B126-002 e il B126-004 sono impostati per trasmettere un segnale audio stereo per impostazione predefinita. Premere il pulsante Audio sul B126-002 o sul B126-004 per passare all'audio surround con canali 7.1.
4) Lo schema di installmente在哪 l'unità trasmettitore locale B126-004. L'installazione del B126-002 è la stessa, tranne per il fatto che presenta solo due porte remote e nessuna porta per il monitor locale.
5) L'alimentazione esterna non è solitamente necessaria per il B126-1P0-MINI, ma include una porta USB Micro-B e un cavo per fornire l'alimentazione esterna, quando necessario. Se non si ottiene un'immagine sul monitor quando si utilizes il B126-1P0-MINI, collegare il cavo USB in dotazione tra la porta USB Micro-B e una fonte di alimentazione (come un caricatore USB).

Installazione estensore/splitter standard

Assicurarsi che la fonte HDMI sia spenta.
Collegare la fonte HDMI alla porta INPUT sul B126-002 o sul B126-004 utilizing un cavo HDMI serie P568.
Opzionale per il B126-004: Collegare un monitor HDMI alla porta LOCAL sul B126-004 utilizzato un cavo HDMI seri ep568.
Collegare l'alimentazione esterna all'unità locale B126-002 o B126-004 e inserirla in un'unità di protezione da sovratensione, un'unità di distribuzione dell'alimentazione (PDU) o a un gruppo di continuità (UPS). I LED verdi RJ45 e il LED rosso Power sul B126-004 e i LED verdi RJ45 sul B126-002 si illumineranno perindicare che si riceve alimentazione dall'alimentatore esterno.
Utilizzato il cavo Cat5e/6, collegare una delle porte di uscita RJ45 dell'unità locale alla porta di ingressso RJ45 di un'unità remota B126-1P0, B126-1P0-MINI, B126-1A0, B126-1P0-WP-1 o B126-1A0-WP-1.
Ripetere il punto 5 per agli unità remota aggiantiva da collegare.
Solo B126-1A0 e B126-1A0-WP-1: Collegare l'alimentazione esterna al B126-1A0 o al B126-1A0-WP-1 e inserirlo in un'unità di protezione da sovratensione, un'unità di distribuzione dell'alimentazione (PDU) o a un gruppo di continuità (UPS). I LED verde e arancione si illuminano: il LED verde indica che l'unità sta ricevendo alimentazione dall'alimentatore esterno e il LED arancione indica che l'unità è collegata a un'unità locale accesatramite un cavo Cat5e/6.
Ripetere il punto 7 per agli altri B126-1A0 o B126-1A0-WP-1 nelle installmente.
9 Collegare il connettore HDMI B126-1P0 o B126-1P0-MINI a un monitor. Oppure, collegare il B126-1P0-WP-1, B126-1A0 o B126-1A0-WP-1 a un monitor utilizzato un cavo HDMI seri e P568. Entrambi i LED RJ45 verte e arancione sul B126-1P0 e sul B126-1P0-MINI, e il LED verte sul B126-1P0-WP-1, si illuminano per indicare che l'unità sta ricevendo alimentazione dal monitor collegato.

Installazione estensore/splitter standard

Ripetere il punto 9 per agli monitor aggiuntivo da collegare.
Accendere l'alimentazione della fonte HDMI. I LED RJ45 arancioni si accendono sul B126-002 e sul B126-004 perindicare che l'unita sta ricevendo un segnale alla fonte. Lo schermo dovrebbe ora essere visualizzato sui monitor collegati.
12 Se necessario, utilizzato il controllo dell'equalizzazione sul B126-1A0 o sul B126-1A0-WP-1 per regolare l'imagine video.

Nota: un'impostazione non corretta dell'equalizzazione può far si che il monitor non visualizzi affatto l'imagine. Provarere agli impostazione dell'equalizzazione sono a visualizzare un'imagine accettabile.

Installazione estensore/splitter con unità remota/ripetitore

Note:

1) Eseguire un test per verificare che l'intera installmentazione funzioni correttamente prima di tirare i cavi atraverso soffitti/pareti.
2) Per ottenere la massima distance e le massime prestazioni, utilizzare un cavo solido Cat5e/6 24 AWG. L'utilizzo di un cavo a trefoli Cat5e/6, o di un cavo con un calibro (AWG) superiore a 24 AWG, comportera una distance di estensione inferiore. Un cablaggio di calibro superiore, come 26 AWG, ha una capacité di trasmissione più limitata rispetto a un cablaggio di calibro inferiore. Tutti i cavi Cat6 series N202 sono realizzati con cablaggio solido 24 AWG.
3) I modelli B126-002 e B126-004 sono impostati per trasmettere un segnale audio stereo per impostazione predefinita. Premere il pulsante Audio dell'unità locale per passare all'audio surround con canali 7.1.
4) Il diagramma di installmentazione在哪 il B126-004. L'installazione del B126-002 sare la stessa, tranne per il fatto che sono presenti solo due porte remote e non è presente una porta monitor locale.

Installazione estensore/splitter con unità remota/ripetitore

Accertarsi che la fonte HDMI sia spenta.
Collegare la fonte HDMI alla porta INPUT del B126-002 o del B126-004 utilizzato un cavo HDMI seri e P568.
Opzionale per il B126-004: Collegare un monitor locale alla porta HDMI LOCAL utilizzato un cavo HDMI dellaserie P568.
Collegare l'alimentazione esterna all'unità locale e inserirla in un'unità di protezione da sovratensione, un'unità di distribuzione dell'alimentazione (PDU) o a un gruppo di continuità (UPS). I LED RJ45 verdi si illuminano per indicate che l'alimentazione viene ricevuta dall'alimentatore esterno. Si accendeanche un altro LED rosso sul B126-004 perindicare che sistaricevendo alimentazione.
Utilizzato il cavo Cat5e/6, collegare una delle porte di uscita RJ45 dell'unità locale alla porta di ingressso RJ45 dell'unità remota/ripetitore B126-110.
Collegare un monitor alla porta OUTPUT HDMI dell'unità remota/ ripetitore utilizzato un cavo HDMI serie P568.
Collegare l'alimentatore esterno all'unità remota/ripetitore e inserirla in un'unità di protezione da sovratensione, un'unità di distribuzione dell'alimentazione (PDU) o a un gruppo di continuità (UPS). Il LED verde di alimentazione e i LED verdi RJ45 si illuminano perindicare che l'unità sta ricevendo alimentazione.

È possibile collegare in seriesi fino a quattro unità (tre unità remote/ripetitori e un ricevitore). Per collegare altre unità remote/ripetitori, procedere al punto 8. Per completare l'installazione con un'unità ricevitore remoto B126-1A0 o B126-1A0-WP-1, procedere al punto 12.

Utilizzato il cavo Cat5e/6, collegare la porta OUTPUT RJ45 della prima unità remota/ripetitore alla porta INPUT RJ45 di una seconda unità remota/ripetitore.

Installazione dell'estensore/splitter con unità remota/ripetitore

9 Collegare un monitor alla porta HDMI OUTPUT dell'unità remota/ ripetitore appena aggiunta utilizzando un cavo HDMI della series P568.
10 Collegare l'alimentatore esterno all'unità remota/ripetitore e inserirla in un'unità di protezione da sovratensione, un'unità di distribuzione dell'alimentazione (PDU) o a un gruppo di continuità (UPS). Il LED verde di alimentazione e i LED verdi RJ45 si illuminano perindicare che l'unità sta ricevendo alimentazione.
Per aggiungere una terza unità remota/ripetitore, ripetere i punti da 8 a 10. Per completare l'installazione con un'unità ricevitore remoto B126-1A0 o B126-1A0-WP-1, procedere al punto 12.
Utilizzato il cavo Cat5e/6, collegare la porta OUTPUT RJ45 dell'ultima unità remota/ripetitore alla porta INPUT RJ45 di un'unità ricevitore remoto B126-1A0 o B126-1A0-WP-1.
13 Collegare un monitor alla porta HDMI OUTPUT dell'unità ricevitore remota utilizzando un cavo HDMI seri ep568.
14 Collegare l'alimentatore esterno all'unità ricevitore remoto e inserirla in un'unità di protezione da sovratensione, un'unità di distribuzione dell'alimentazione (PDU) o a un gruppo di continuità (UPS). Il LED verde si accende per indicare che l'unità sta ricevendo alimentazione dall'alimentatore esterno. Il LED arancione si accende per indicare che l'unità è collegata a un'unità remota/ripetitore accesa.
Ripetere i passaggi da 5 a 14 per anni porta di uscita RJ45 aggiuntiva sull'unità trasmittente locale.
Accendere l'alimentazione della fonte HDMI. I LED RJ45 arancioni sull'unità locale si illuminano perindicare che si sta ricevendo un segnale alla fonte.
17 Se necessario, utilizzato il controllo dell'equalizzazione sulla/e unità remota(e)/ripetitore(i) e sull'unità ricevitore remoto per regolare l'imagine video.

Nota: un'impostazione non corretta dell'equalizzazione può far si che il monitor non visualizzi affatto l'immagine. Provarere agli impostazione dell'equalizzazione finché non si visualizza un'immagine accettabile.

Installazione in series dell'estensore/splitter (solo per B126-004)

Note:

1) Eseguire un test per verificare che l'intera installmentazione funzioni correttamente prima di tirare i cavi attraverso soffitti/pareti.
2) Per raggiungere le massime prestazioni e la massima distance, utilizzato un cavo solido Cat5e/6 24 AWG. L'utilizzo di un cavo a trefoli Cat 5e/6 o di un cavo con calibro (AWG) superiore a 24 AWG, comprera una distance di estensione inferiore. Un cablaggio di calibro superiore, come 26 AWG, ha una capacité di trasmissione più limitata rispetto a un cablaggio di calibro inferiore. Tutti i cavi seri E202 sono realizzati con cablaggio solido 24 AWG.
3) Il B126-004 è impostato per trasmettere un segnale audio stereo per impostazione predefinita. Premere il pulsante audio sul B126-004 per passare all'audio surround con canali 7.1.
4) Utilizzato il B126-1A0 e il B126-1A0-WP-1, è possibile estendere un segnale 1080i (60 Hz) fino a 61 metri (200 piedi) alla fonte, o un segnale 1080p (60 Hz) fino a 45 metri (150 piedi) alla fonte. Utilizzato un B126-1P0, B126-1P0-MINI o B126-1P0-WP-1, è possibile estendere un segnale 1080i (60 Hz) fino a 30 metri (100 piedi) alla fonte, o un segnale 1080p (60 Hz) fino a 15 metri (50 piedi).

Installazione in series di un estensore/splitter (solo B126-004)

Installazione in series di un estensore/splitter (solo B126-004)

Accertarsi che la fonte HDMI sia spenta.
Collegare la fonte HDMI alla porta INPUT del B126-004'utilizzato un cavo HDMI seri ep568.
3 Collegare la porta LOCAL del B126-004 alla porta INPUT di un secondo B126-004 utilizzato il cavo daisy-chain HDMI incluso da 0,3 metri.
Ripetere il punto 3 se si collega un terzo B126-004.
Opzionale: Collegare un monitor locale alla porta HDMI LOCAL dell'ultimo B126-004 utilizzato un cavo HDMI seri e P568.
Collegare l'alimentatore esterno al primo B126-004 della serie e inserirlo in un'unità di protezione da sovratensione, un'unità di distribuzione dell'alimentazione (PDU) o a un gruppo di continuità (UPS). I LED verdi RJ45 e il LED rosso Power sul B126-004 si illumineranno perindicare che si riceve alimentazione dall'alimentatore esterno.
Ripetere il punto 6 per agli B126-004 aggiuntivo nellaserie.
Utilizzato il cavo Cat5e/6, collegare una delle porte di uscita RJ45 dell'unità locale alla porta di ingressso RJ45 di un'unità remota B126-1P0, B126-1P0-MINI, B126-1A0, B126-1P0-WP-1 o B126-1A0-WP-1.
Ripetere il punto 8 per agli unità remota aggiantiva da collegare.
Solo B126-1A0 e B126-1A0-WP-1: Collegare l'alimentazione esterna al B126-1A0 o al B126-1A0-WP-1, e inserirlo in un'unità di protezione da sovratensione, un'unità di distribuzione dell'alimentazione (PDU) o a un gruppo di continuità (UPS). I LED verde e arancione si illuminano: il LED verde indica che l'unità sta ricevendo alimentazione dall'alimentatore esterno e il LED arancione indica che l'unità è collegata a un'unità locale accesatramite il cavo Cat5e/6.
Ripetere il punto 10 per anni B126-1A0 o B126-1A0-WP-1 aggiuntivo dell'installazione.

Installazione in series di un estensore/splitter (solo B126-004)

12 Collegare il connettore HDMI del B126-1P0 o B126-1P0-MINI a un monitor. Oppure, collegare il B126-1P0-WP-1, B126-1A0 o B126-1A0-WP-1 a un monitor utilizzato un cavo HDMI serie P568. I LED RJ45 verde e arancione sul B126-1P0 e sul B126-1P0-MINI, e il LED verde sul B126-1P0-WP-1, si illuminano perindicare che l'unità sta ricevendo alimentazione dal monitor collegato.
Ripetere il punto 12 per agli monitor aggiuntivo che si intende collegare.
Accendere l'alimentazione della fonte HDMI. I LED RJ45 arancioni si illuminano sul B126-004 perindicare che l'unita sta ricevendo un segnale alla fonte. Lo schermo dovrebbe ora essere visualizzato sui monitor collegati.
15 Se necessario, utilizzato il controllo dell'equalizzazione sul B126-1A0 o sul B126-1A0-WP-1 per regolare l'imagine video.

Nota: un'impostazione non corretta dell'equalizzazione può far si che il monitor non visualizzi affatto l'imagine. Provarere agli impostazione dell'equalizzazione sono a visualizzare un'imagine accettabile.

Installazione in series di estensore/splitter con unità remota/ripetitore (solo B126-004)

Note:

1) Eseguire un test per verificare che l'intera installmentazione funzioni correttamente prima di tirare i cavi attraverso soffitti/pareti.
2) Per ottenere la massima distance e le massime prestazioni, utilizzare un cavo solido Cat5e/6 24 AWG. L'utilizzo di un cavo a trefoli Cat5e/6 o di un cavo con un calibro (AWG) superiore a 24 AWG, comporerà una distance di estensione inferiore. Un cablaggio di calibro superiore, come 26 AWG, ha una capacité di trasmissione più limitata rispetto a un cablaggio di calibro inferiore. Tutti i cavi Cat6 seri e N202 sono realizzati con cablaggio solido 24 AWG.
3) Il B126-004 è impostato per trasmettere un segnale audio stereo per impostazione predefinita. Premere il pulsante Audio sull'unità locale per passare all'audio surround con canali 7.1.

Installazione di un estensore/splitter in Serie con unità remota/ripetitore (solo B126-004)

Installazione di un estensore/splitter in serie con unità remota/ripetitore (solo B126-004)

Accertarsi che la fonte HDMI sia spenta.
Collegare la fonte HDMI alla porta INPUT sul B126-004'utilizzato un cavo HDMI seri ep568.
3 Collegare la porta LOCAL del B126-004 alla porta INPUT di un secondo B126-004 utilizzato il cavo HDMI daisy-chain da 0,3 metri (1 piede) incluso.
Ripetere il punto 3 se si collega un terzo B126-004.
Opzionale: Collegare un monitor locale alla porta HDMI LOCAL dell'ultimo B126-004 utilizzato un cavo HDMI seri e P568.
Collegare l'alimentatore esterno al primo B126-004 della serie e inserirlo in un'unità di protezione da sovratensione, un'unità di distribuzione dell'alimentazione (PDU) o a un gruppo di continuità (UPS.). I LED verdi RJ45 e il LED rosso Power sul B126-004 si illumineranno perindicare che si riceve alimentazione dall'alimentatore esterno.
Ripetere il punto 6 per agli B126-004 aggiuntivo nellaserie.
Utilizzato un cavo Cat5e/6, collegare una delle porte di uscita RJ45 sull'unità locale alla porta di ingressso RJ45 sull'unità remota/ripetitore B126-110.
9 Collegare un monitor alla porta HDMI OUTPUT dell'unità remota/ ripetitore utilizzato un cavo HDMI seri e P568.
10 Collegare l'alimentazione esterna all'unità remota/ripetitore e insertirla in un'unità di protezione da sovratensione, un'unità di distribuzione dell'alimentazione (PDU) o a un gruppo di continuità (UPS). Il LED verde di alimentazione e i LED verdi RJ45 si illuminano perindicare che l'unità sta ricevendo alimentazione.

É possibile collegare in série fino a quattro unità (tre unità remote/ripetitore e un ricevitore). Per collegare altre unità remote/ripetitore, procedere al punto 11. Per completare l'installazione con un'unità ricevitore remota B126-1A0 o B126-1A0-WP-1, procedere al punto 15.

Installazione estensore/splitter in series con unità remota/ripetitore (solo B126-004)

Utilizzato il cavo Cat5e/6, collegare la porta OUTPUT RJ45 della prima unità remota/ripetitore alla porta INPUT RJ45 di una seconda unità remota/ripetitore.
12 Collegare un monitor alla porta HDMI OUTPUT dell'unità remota/ ripetitore appena aggiunta, utilizzando un cavo HDMI seri ep 568.
13 Collegare l'alimentazione esterna all'unità remota/ripetitore e inserirla in un'unità di protezione da sovratensione, un'unità di distribuzione dell'alimentazione (PDU) o a un gruppo di continuità (UPS). Il LED verde di alimentazione e i LED verdi RJ45 si illuminano perindicare che l'unità sta ricevendo alimentazione.
14 Per aggiungere una terza unità remota/ripetitore, ripetere i punti da 11 a 13. Per completare l'installazione con un'unità ricevitore remoto B126-1A0 o B126-1A0-WP-1, procedere al punto 15.
Utilizzato il cavo Cat5e/6, collegare la porta OUTPUT RJ45 dell'ultima unità remota/ripetitore alla porta INPUT RJ45 di un'unità ricevitore remoto B126-1A0 o B126-1A0-WP-1.
16 Collegare un monitor alla porta HDMI OUTPUT dell'unità ricevitore remoto utilizzato un cavo HDMI seri ep568.
17 Collegare l'alimentazione esterna all'unità ricevitore remoto e insertirla in un'unità di protezione da sovratensione, un'unità di distribuzione dell'alimentazione (PDU) o a un gruppo di continuità (UPS). Il LED verde si accende per indicare che l'unità sta ricevendo alimentazione dall'alimentatore esterno. Il LED arancione si accende per indicare che l'unità è collegata a un'unità remota/ripetitore accesa.
Ripetere i punti da 8 a 17 per agli porta di uscita RJ45 aggiuntiva sulle unità trasmettitori locali.
19 Accendere l'alimentazione alla fonte HDMI. I LED RJ45 arancioni sulle unità locali si illuminano perindicare che si sta ricevendo un segnale alla fonte.

Installazione estensore/splitter in series con unità remota/ripetitore (solo B126-004)

20 Se necessario, utilizzato il controllo dell'equalizzazione sulle unità remote/ ripetitori e sull'unità ricevitore remoto per regolare l'immagine video.

Nota: un'impostazione non corretta dell'equalizzazione può far si che il monitor non visualizzi affatto l'immagine. Provarere agli impostazione dell'equalizzazione sono a visualizzare un'immagine accettabile.

Garanzia

Garanzia limitata di 1 anno

Garantiamo che i nostri prodotti sono privi di difetti nei materiali e di fabbricazione per un periodo di un anno (1) alla data di acquire iniziale. I nostri obblighi ai sensi della presente garanzia sono limitati alla riparazione o sostituzione (a nostra esclusiva discrezione) di eventuali prodotti che presentino tali difetti. Prima di inviarci un prodotto per la riparazione, visitare Triplite.Eaton.com/support/product-returns. La presente garanzia non si applica alle unità danneggiate accidentamente, a causa di negligenza o di un'errata applicazione, o che siano state in qualsiasi modo alterate o modificate.

SALVO QUANTO QUI PREDIPOSTO, NON FORNIAMO ALCUNA GARANZIA, ESPLICITA O IMPLICITA, INCLUSE LE GARANZIE DI COMMERCIABILITÀ E IDONEITA PER UN PARTICOLARE SCOPO. In alcuni Stati non sono consentite la limitazione o l'esclusione di garanie implicite; pertanto, in tali casi, le limitazioni o esclusioni di cui sopra potrebbero non applicarci all'acquirente.

SALVO QUANTO PREVISTO SOPRA, IN NESSUN CASO SAREMO RESPONSABILI DI DANNI DIRETTI, INDIRETTI, SPECIALI, INCIDENTALI O CONSEQUENZIALI DERIVANTI DALL'UTILIZZO DEL PRODOTTO, ANCHE QUALORA FOSSIMO AWVISATI DELLA POSSIBILITA DI DETTI DANNI. Nello specifico, non siamo responsabili di alcun costo, quali mancati redditi o guidgni, perdita di attrezzature, perdita dell'uso di attrezzature, perdita di software, perdita di dati,osti relativi a soluzioni alternative, reclami da parte di terzi, o di另一a natura.

Informazioni sulla conformità RAEE per i clienti e per gli impianti di riciclaggio e trattamento dei rifiuti (Unione europea)

In base alla Direttiva europea RAEE sullo smaltimento dei rifiuti elettrici ed elettronici e in base ai regolamenti sulla relativa attuazione, i clienti che acquistano apparecchiature elettriche ed elettroniche nuove da Eaton hanno il diritto di:

• Restituire i dispositivi usati per consentirne il riciclaggio e la sostituzione con prodotti equivalenti (a seconda delle prassi adottate da agli singolo Paese)
• Restituire i dispositiivi al termine del loro ciclo di vita affinché vengano riciclati

AVVERTENZA

Si sconsiglia l'uso di questa apparecchiatura nelle applicazioni di supporto vitale, ove si possa ragionevolmente prevedere che un guasto di questa apparecchiatura provochi il guasto di tale applicazione o ne comprometta in modo significativo la sicurezza o l'efficacia.

Eaton adotta una politica di continuo miglioramento. Le specifiche sono soggette a modifiche alla sua preawviso.

Tutti diritti riservati

Pubblicazione n. 23-08-359 /

93-3731_RevB

Settembre 2023

933731

Tutti i marchi sono di proprieta dei rispettivi titolari.
