MANUAL DE USUARIO B1261P0MINI Tripp Lite
Extensores y Extensores / Divisores HDMI sobre Cat5
Modelos:
B126-1A1
B126-1A1-WP
B126-002
B126-004
B126-1PO
B126-1PO-MINI
B126-1PO-WP-1
B126-1A0
B126-1AO-WP-1
B126-110

El producto comprado
puede diferir de laImagen.
English 1
Français 57
Deutsch 85
Italiano 113

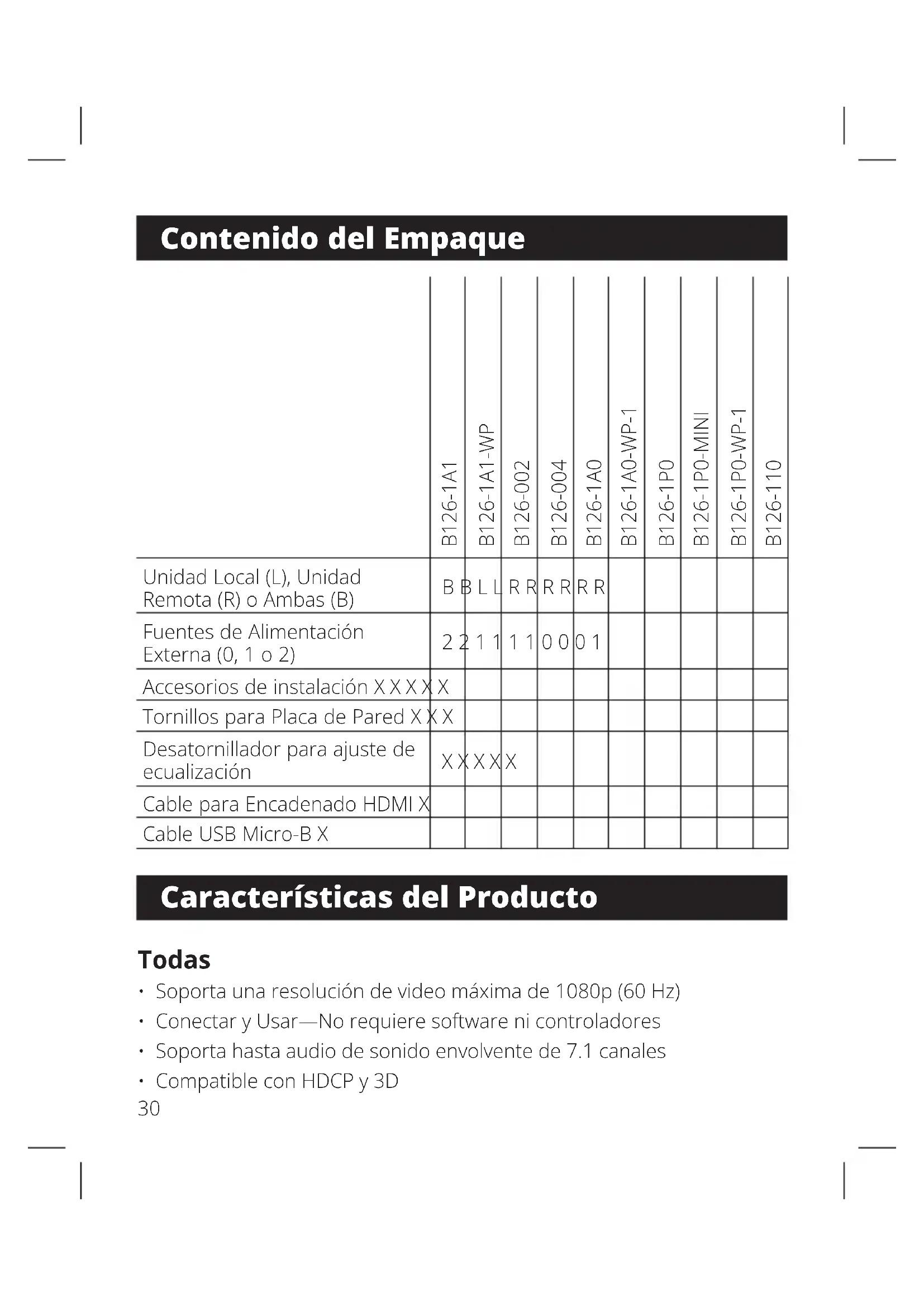

Contenido del Empaque
| B126-1A1 | B126-1A1-WP | B126-002 | B126-004 | B126-1A0 | B126-1A0-WP-1 | B126-1P0 | B126-1P0-MINI | B126-1P0-WP-1 | B126-110 | |
| Unidad Local (L), Unidad Remota (R) o Ambas (B) | B | B L L | R R | R R | R R | |||||
| Fuentes de Alimentación Externa (0, 1 o 2) | 2 | 2 1 1 | 1 1 | 0 0 | 0 1 | |||||
| Accesorios de instalación XXXXX | X | |||||||||
| Tornillos para Placa de Pared X X | X | |||||||||
| Desatornillador para ajuste de ecualización | XXX | X | ||||||||
| Cable para Encadenado HDMI X | ||||||||||
| Cable USB Micro-B X |
Characteristicas del Producto
Todas
- Soporte unaResolution de video maxima de 1080p (60 Hz)
- Conectar y Usar—No require software ni controadores
- Soporta hasta audio de sonido envolvente de 7.1 canales
- Compatible con HDCP y 3D
Characteristicas del Producto
B126-1A1
- Juego de Extensor Activo HDMI sobre Cat5
- Extienda una seals de 1080i (60 Hz) hasta a 61 m de la fuente o una seals de 1080p (60 Hz) hasta a 45.7 m de la fuente
- Un puerto HDMI adicional en launidad transmisora local permitte la connexion de un monitor local
- Launidad receptora remota cuenta con un control de ecualización incorporealdo para ajustar laImagen del video
- Incluye los accesos de instalación que permiten que las unidades transmisora local y receptora remota sean instaladas en rack, en la pared o en poste
B126-1A1-WP
- Juego de Placa de Pared Extensa Activa HDMI sobre Cat5
- Extienda una seals de 1080i (60 Hz) hasta a 61 m de la fuente o una seals de 1080p (60 Hz) hasta a 45.7 m de la fuente
- Launidad receptora remota cuenta con un control de ecualización incorporedo paraaabstarlaImagen del video
- Las instalas de pared estilo RJ45 permiten el uso de cables patch Cat5e / Cat6 estándar; No se requires conexión de comprisión 110
B126-002
- Unidad Transmisora Local Extensor / Divisor HDMI sobre Cat5 de 2 Puerto
- Divide unaolenHDMIendos
- Trabajo con unidades remota / repetidora y receptora para extensions, una seals HDMI más alla de la limitación de 5 metros
- Incluye los accesorios de instalación que permiten que la unidad sea instalada en rack, en la pared o en poste
Characteristicas del Producto
B126-004
- Unidad Transmisora Local Extensor / Divisor HDMI sobre Cat5 de 4 Puerto
- Divide una postal HDMI en cuando
- Incluye un puerto HDMI adicional que pueda utiliser para conectar un monitor local o unidades B126-004 adiconiales en capena (puede encadenarse hasta tres unidades jintas)
- Incluye un cable HDMI con connectores de seguridad para una connexion más segura.
- Trabajo con unidades remota / repetidora y receptora para extendir una seals HDMI más alla de la limitación de 5 metros
- Incluye los accesorios de instalación que permiten que la unidad sea instalada en rack, en la pared o en poste.
- Pueden instalarse hasta tres unidades B126-004 en un soporte B132-004-RB para instalacion en 1U de rack
B126-1A0
- Unidad receptora remota extensa activa HDMI sobre Cat5
- Trabajo con los extensores / divisores B126-002 y B126-004 para延长 una seals de 1080i (60 Hz) hasta a 61 m de la fuente o una seals de 1080p (60 Hz) hasta a 45.7 m de la fuente
- Control de ecualización incorporeal para ajuste deImagen de video
- Incluye los accesorios de instalación que permiten que la unidad sea instalada en rack, pared o poste
B126-1A0-WP-1
- Placa de Pared Extensa Activa HDMI sobre Cat5
- Trabajo con los extensores/ divisores B126-002 y B126-004 para延长 una BCH de 1080i (60 Hz) hasta a 61 m de la fuente o una BCH de 1080p (60 Hz) hasta a 45.7 m de la fuente
- Control de ecualización incorporeal para ajuste deImagen de video
Characteristicas del Producto
- La plac de pared estudio RJ45 permitted el uso de cables patch Cat5e / Cat6 estandar; No se requires conexión de comprisión 110
B126-1P0
- Unidad receptora remota extensa pasiva HDMI sobre Cat5
- Trabajo con los extensiones / divisores B126-002 y B126-004 para延长 una seals de 1080i (60 Hz) hasta a 30.5 m de la fuente o una seals de 1080p (60 Hz) hasta a 15 m de la fuente
- El cable HDMI incorporable con conector de bloqueo para una connexion más segura.
- No se necesita alimentación externa
B126-1PO-MINI
- Unidad receptora remota extensa pasiva HDMI sobre Cat5 (Compacto)
- Trabajo con los extensiones / divisores B126-002 y B126-004 para延长 una seals de 1080i (60 Hz) hasta a 30.5 m de la fuente o una seals de 1080p (60 Hz) hasta a 15 m de la fuente
- El Diseño de bajo perfil y compacto permitte la colocación discreta
- No requires fuente de alimentacion externa; El puerto USB Micro-B proporciona energia si Fuera Neededo
- Incluye cable USB Micro-B
B126-1PO-WP-1
- Placa de Pared Extensa Pasiva HDMI sobre Cat5
- Trabajo con los extensiones / divisores B126-002 y B126-004 para延长 una seals de 1080i (60 Hz) hasta a 30.5 m de la fuente o una seals de 1080p (60 Hz) hasta a 15 m de la fuente
- La placá de pared estilo RJ45 permite el uso de cables patch Cat5e / Cat6 estándar; No se requires conexión de compresión 110
- No se necesita alimentacion externa
Characteristicas del Producto
B126-110
- Unidad Extensa Activa Repetidora Remota HDMI sobre Cat5
- Extienda y amplía una instalación HDMI sobre Cat5, permitiéndole ubicarmultiplesmonitoresendifferentespuntos enunaceda de hasta213metros
- Extienda una seals de 1080i (60 Hz) hasta a 53 m o una seals de 1080p (60 Hz) hasta a 38 m de la unidad transmisora local hasta la primera unidad remota / repetidora en la instalacion
- Extienda una BCH de 1080i (60 Hz) hasta a 53 m adiciones o una BCH de 1080p (60 Hz) hasta a 38 m adiciones desde cada unidad remota / repetidora a la?sigaune unidad en la cadena (en una instalacion completa de quatre niveles de encadenamento, una BCH 1080i (60 Hz) puis de ser extendida hasta a 213 m o una BCH de 1080p (60 Hz) hasta a 152 m de la fuente de la ultima unidad remota en la cadena)
- Conecta hasta 4 unidades remotoas (3 repetidores y 1 receptor remotos), con un monitor localizzato en cada punto en la cadena
- Control de ecualización incorporealdo para ajuste deImagen de video
- Incluye los accesorios de instalación que permiten que la unidad sea instalada en rack, pared o poste
Accesorios Opcionales
B132-004-RB - Soporte para Instalación en 1U de Rack
Cables Patch Cat6 de Alambre Sólido 24 AWG de la Serie N202
Cables HDMI de Alta Velocidad de la Serie P568
Instruciones de Instalación (modelos selectos solamente)

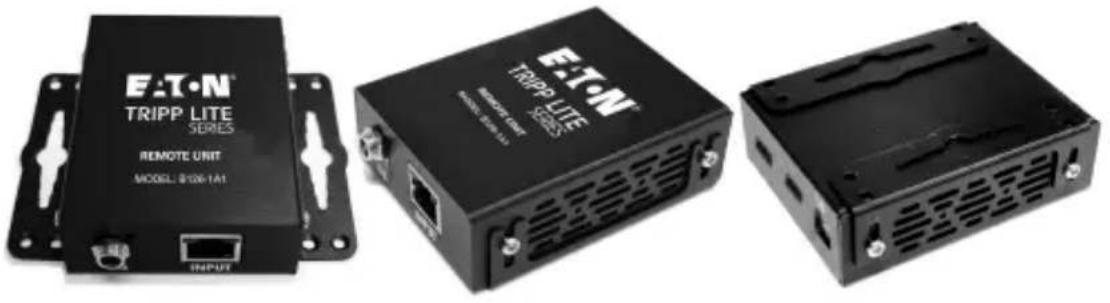

El B126-002, B126-004, B126-1A1, B126-1A0 y B126-110 incluyen accesos de instalación que permiten una variedad de métodos de montaje. Las siguientes imagenes ilustran como你能 fjarse los soportes de instalación incluidos para las differsentes instalaciones.
Note: El B126-004 pueda instalarse ademán en un Soporte para Instalación en 1U de Rack B132-004-RB. Pueden connectarse hasta tres unidades locales B126-004 a un RB-004-B132.

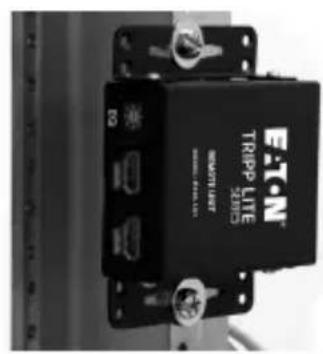

Instalación en Pared

Instalación en Rack de 19"

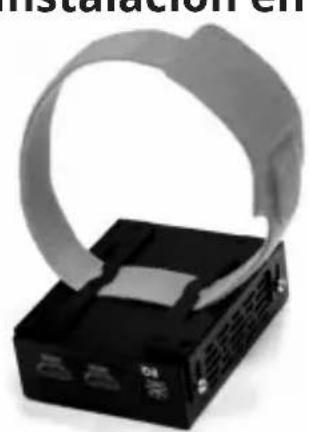

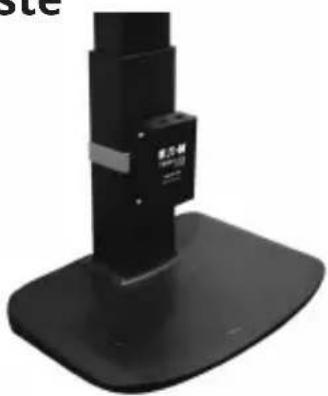

Instalación en Poste

Instalación de Juego Extensor Estándar
Notas:

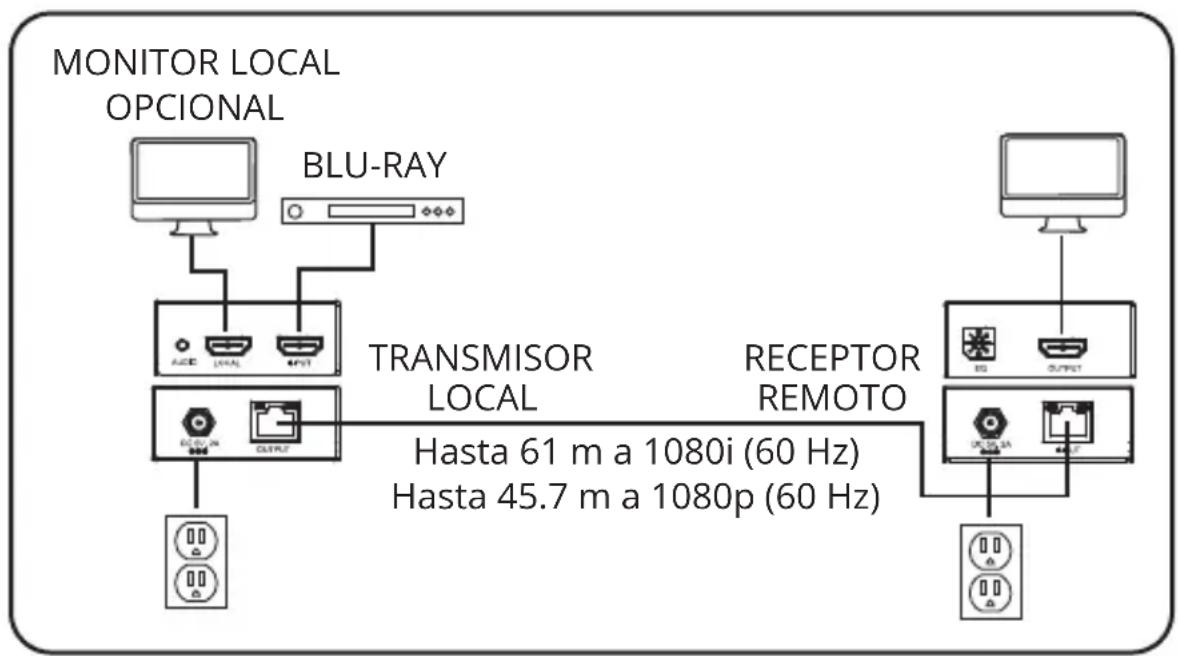

1) Pruebe para asegurar que toda la instalacion trabaje correctamente antes de tener los cables a工程技术 y paredes.
2) Para encontrar la distancia y rendimientoolestimos,use un cable Cat5e /Cat6 de alambre sólido 24 AWG. Usar cable Cat5e /Cat6 de alambre trenzado o un cable con un tamanode calibre superior a 24 AWG daralugar a una distancia de extensionmasorta.Un calibre mayorde cableado,como 26 AWG,tiene capacitiesmashimitada de transmisiónque cables delibre inferiorodos los cables Cat6 de la Serie N202 estan hechos con cableado de alambre sólido 24 AWG.
3) El B126-1A1 y el B126-1A1-WP está configurados para transmitir de forma predeterminada una seals de audio estéreo. Presione el botón Audio en la unidad local para pagar a audio de sonido envolvente de 7.1 canales.
4) El diagrama de instalación muestra unaunidad B126-1A1. La instalación del B126-1A1-WP es igual, excepto que no hay ningún puerto de monitor local.

Instalación de Juego Extensor Estándar
Asegürese de que la fuente HDMI esté apagada.
2 Connecte la fuente HDMI al puerto de entrada en la unidad local B126-1A1 o B126-1A1-WP mediante un Cable HDMI de la Serie P568.
Ooptional para B126-1A1: Conecte un monitor local al puerto LOCAL en launidad local B126-1A1 con un Cable HDMI de la Serie P568.
4 Conecte la fuente de alimentación externa a launidad y enchufela en un Supresor de Sobretensiones, Unidad de Distribución de Energía (PDU) o Sistema de Respaldo Ininterrupible (UPS). El LED verde se ilumina para indicar que launidad está recubiendo energia de la fuente de alimentación externa.
Usando cable Cat5e / Cat6, conecte el puerto RJ45 de launidad local al puerto RJ45 de launidad remota.
6 Conecte la fuente de alimentacion externa a la unidad remota y enchufela en un Supresor de Sobretensiones, PDU o UPS. El LED verde se ilumina para indicar que la unidad está recibiendo energia de la fuente de alimentacion externa. El LED color naranja se ilumina para indicar que la unidad está connectada a una unidad local encendida.
7 Connecte el puerto HDMI de la unidad remota a un monitor mediante un Cable HDMI de la Serie P568.
Encienda la fuente de HDMI. El LED color naranja en la unidad local se ilumina para indicar que está recibiendo una señal desde la fuente.
Si esnecessary,utilice el control deecualizacion en la unidad remota paraajustarlaImagen de video.
Nota: Un ajuste inadequado de la ecualizacion可以使 hacer que el monitor no muestre una imagen en absoluto. Pruebe cada ajuste de ecualizacion hasta que aparezca una imagen acceptable.

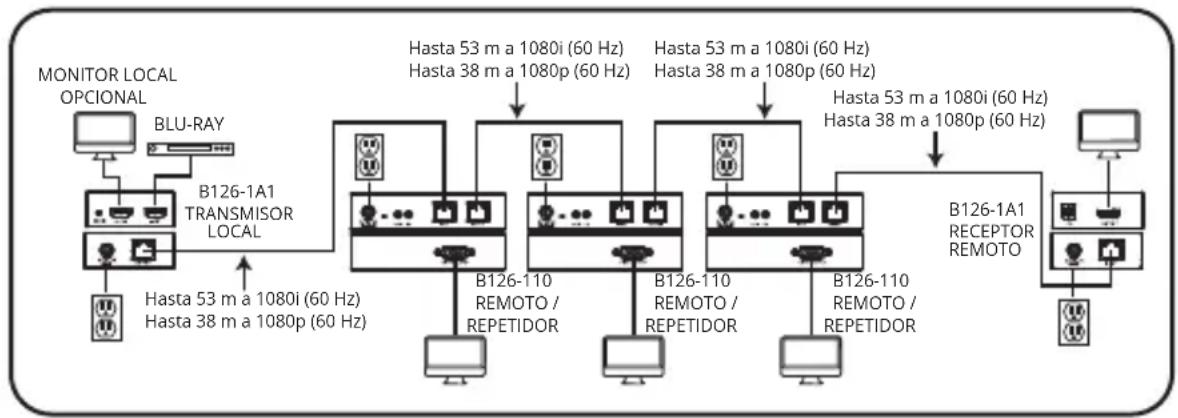

Juego de Extensor con Instalación de Remoto / Repetidor
Notas:
1) Pruebe para asegurar que toda la instalacion trabaje correctamente antes de tener los cables a工程技术 y paredes.
2) Para encontrar la distancia y rendimientoolestimos,use un cable Cat5e / Cat6 de alambre solido 24 AWG. Usar cable Cat5e / Cat6 de alambre trenzado o un cable con un tamanode calibre superior a 24 AWG daralugar a una distancia de extensionmas corta.Un calibre mayorde cableado,como 26 AWG,tiene capacidad mas limitada de transmisión que cables de calibre inferior. Todos los cables Cat6 de la Serie N202 estan hechos con cableado de alambre solido 24 AWG.
3) El B126-1A1 y el B126-1A1-WP está configurados para transmitir de forma predeterminada una seals de audio estereo. Presione el botón Audio en la unidad local para pagar a audio de sonido envolvente de 7.1 canales.
4) El diagrama de instalacion muestra una unidad B126-1A1. La instalacion del B126-1A1-WP es igual, excepto que no hay ningún puerto de monitor local.

Asegürese de que la fuente de HDMI está apagada.
2 Conecte la fuente HDMI al puerto de entrada en el B126-1A1 o el B126-1A1-WP mediante un Cable HDMI de la Serie P568.
Ooptional para B126-1A1: Conecte un monitor local al puerto HDMI con un Cable HDMI de la Serie P568.
Juego de Extensor con Instalación de Remoto / Repetidor
4 Connecte la fuente de alimentacion externa a la unidad local y enchufela en un Supresor de Sobretensiones, PDU o UPS. El LED verde se ilumina para indicar que la unidad está recibiendo energia de la fuente de alimentacion externa.
Usando cable Cat5e / Cat6, conecte el puerto RJ45 de launidad local al puerto RJ45 de entrada de launidad remota / repetidora B126-110.
6 Conecte un monitor al puerto de salute HDMI en launidad remota / repetidora mediante un Cable HDMI de la Serie P568.
7 Connecte la fuente de alimentación externa a launidad remota / repetidora y enchufela en un Supresor de Sobretensiones, PDU o UPS. El LED verde de encendido y los LEDs verbdes del RJ45 se iluminan cuando launidad está recibiendo energia.
Hasta 4 unidades能把 encadenarse (3 remot / repetidores y un receptor). Para conectar unidades remotas / repetidoras adiconiales, vaya al paso 8. Para finalizar la instalacion con launidad de receptor remot B126-1A1-WP o B126-1A1, proceda al paso 12.
Usando cable Cat5e / Cat6, conecte el puerto RJ45 de salute en laittersa unidad remota / repetidora al puerto RJ45 de entrada en una segunda unidad remota / repetidora.
9 Conecte un monitor al puerto de salute HDMI en launidad remota / repetidora que acaba de(agregar mediate un Cable HDMI de la Serie P568.
10 Conecte la fuente de alimentación externa a launidad remota / repetidora y enchufela en un Supresor de Sobretensiones, PDU o UPS. El LED verde de encendido y los LEDs verbdes del RJ45 se iluminan cuando launidad está recibiendo energia.
Juego de Extensor con Instalación de Remoto / Repetidor
Paraañadir una tercera unidad remota / repetidora, repita los pasos 8 a 10. Para finalizar su instalación con la unidad de receptor remot B126-1A1-WP o B126-1A1, proceda al paso 12.
12 Usando cable Cat5e / Cat6, conecte el puerto RJ45 de salute en laULTima unidad remota / repetidora al puerto RJ45 de entrada de la unidad receptora remota B126-1A1 o B126-1A1-WP.
13 Conecte un monitor al puerto de salute HDMI en launidad receptora remota mediante un Cable HDMI de la Serie P568.
14 Conecte la fuente de alimentacion externa a la unidad receptora remota y enchufela en un Supresor de Sobretensiones, PDU o UPS. El LED verde se ilumina para indicar que la unidad está recibiendo energia de la fuente de alimentacion externa. El LED color naranja se ilumina para indicar que la unidad está connectada a una unidad remota / repetidora encendida.
Encienda la fuente de HDMI. El LED color naranja en la unidad local se ilumina para indicar que está recibiendo una sealsal desdela fuente.
Si es Neededo, utilise el control de ecualizacion en la(s) unidad(es) remota / repetidora y receptora remota para和睦ar la imagen de video.
Nota: Un ajuste inadequado de la ecualizacion puede hacer que el monitor no muestrea una imagen en absoluto. Pruebe cada ajuste de ecualizacion hasta que aparezca una imagen acceptable.

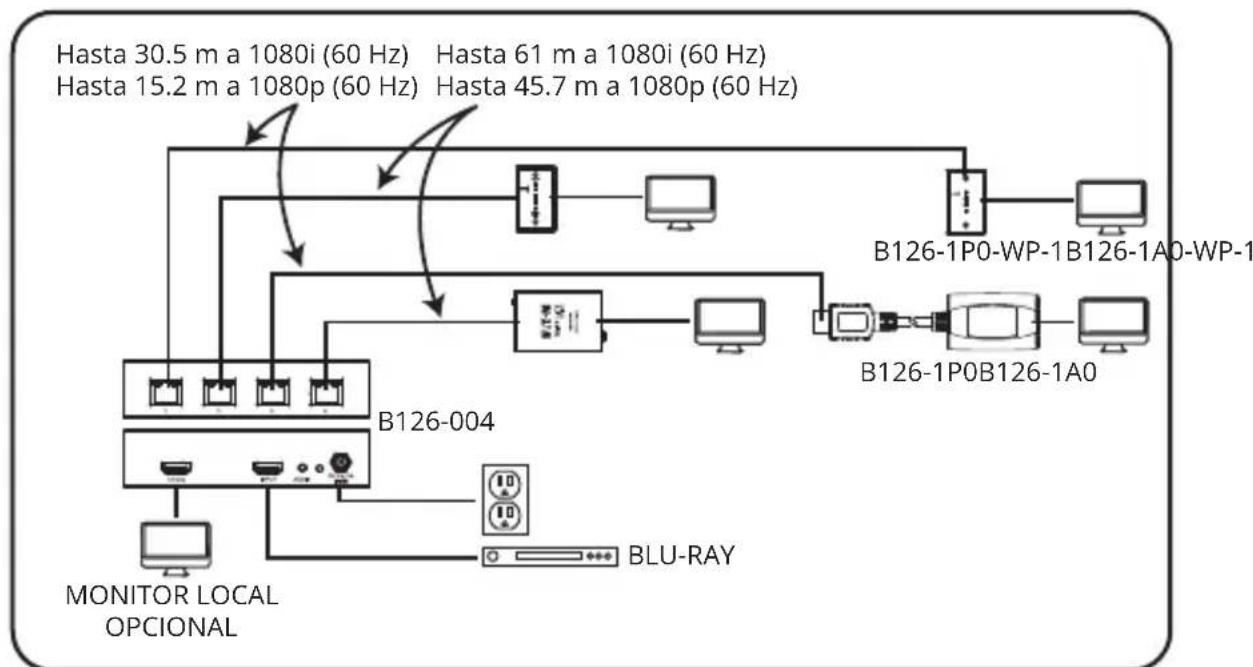

Instalación del Juego Extensor / Divisor Estándar
Notas:
1) Pruebe para asegurar que toda la instalacion trabaje correctamente antes de tener los cables a工程技术 y paredes.
2) Para encontrar la distancia y rendimientoolestimos,use un cable Cat5e / Cat6 de alambre solido 24 AWG. Usar cable Cat5e / Cat6 de alambre trenzado o un cable con un tamanode calibre superior a 24 AWG daralugar a una distancia de extensionmasorta.Un calibre mayorde cableado,como 26 AWG,tiene capacidad mas limitada de transmisión que cables de calibre inferior. Todos los cables Cat6 de la Serie N202 estan hechos con cableado de alambre solido 24 AWG.
3) El B126-002 y el B126-004 está configurados de forma predeterminada para transmitir una seals de audio estereo. Presione el botón Audio en el B126-002 or B126-004 paraonian audio de sonido envolvente de 7.1 canales.
4) El diagrama de instalacion muestra launidad transmisora local B126-004. La instalacion del B126-002 es laquia, excepto solo hay 2 puertos remotos y no hay puerto de monitor local.
5) Generalmente no es necesaria alimentación externa para el B126-1P0-MINI, pero incluye un puerto y cable USB Micro-B para suministrar alimentación externa cuando sea necesaria. Si no obtiene unaImagen en el monitor cuando al usable el B126-1P0-MINI, conecte el cable USB incluido entre el puerto USB Micro-B y una fuente de energia (como un cargador USB).
Instalación del Juego Extensor / Divisor Estándar

Asegürese de que la fuente de HDMI está apagada.
2 Conecte la fuente HDMI al puerto de entrada del B126-002 o el B126-004 mediante un Cable HDMI de la Serie P568.
Ooptional para el B126-004: Conecte un monitor HDMI en el puerto LOCAL en el B126-004 mediante un Cable HDMI de la Serie P568.
4 Connecte la fuente de alimentacion externa a la unidad local B126-002 o B126-004 y enchufela en un Supresor de Sobretensiones, PDU o UPS. los LEDs verdes del RJ45 y el LED rojo de Encendido en el B126-004 y el LED verde en el RJ45 B126-002 se iluminaran para indicar que se está recibiendo energia de la fuente de alimentacion externa.
Instalacion del Juego Extensor / Divisor Estandar
Usando cable Cat5e / Cat6, conecte uno de los puertos de salute RJ45 en la unidad local al puerto de entrada RJ45 en una unidad remota B126-1P0, B126-1P0-MINI, B126-1A0, B126-1P0-WP-1 o B126-1A0-WP-1.
Repita el paso 5 para cada unidad remota adicional que se conecte.
B126-1A0 y B126-1A0-WP-1 solamente: Conecte la fuente de alimentación externa al B126-1A0 o B126-1A0-WP-1 y enchufela en un Supresor de Sobretensiones, PDU o UPS. Se iluminan los LEDs verde y color naranja, con el LED verdeindicando que launidad está recibiendo energia de la fuente de alimentación externa y el LED color naranja que indica launidad está connectada a unaunidad local encendida mediante el cable Cat5e / Cat6.
Repita el paso 7 para cada B126-1A0 o B126-1A0-WP-1 adicional en la instalacion.
9 Conecte el conector B126-1P0 o B126-1P0-MINI HDMI a un monitor. O conecte el B126-1P0-WP-1, B126-1A0 o B126-1A0-WP-1 a un monitor usingo un cable HDMI de la Serie P568.Ambos LEDs RJ45 verde y color naranja en el B126-1P0 y el B126-1P0-MINI,y el LED verde en el B126-1P0-WP-1, se encienden para indicar que la unidad está recibiendo energia del monitor connectado.
10 Repita el paso 9 para cada monitor adicional que se conecte.
Encienda la fuente de HDMI. Los LEDs RJ45 color naranja en el B126-002 y B126-004 se iluminaran para indicar que está recibiendo una sealsde la fuente. La pantalla deberia aparecer ahora en los monitores connectados.
12 Si es Neededo, utilise el control de ecualizacion en B126-1A0 o B126-1A0-WP-1 paraaabstar la imogen de video.
Nota: Un ajuste inadequado de la ecualizacion puede hacer que el monitor no muestra una imagen en absoluto. Pruebe cada ajuste de ecualizacion hasta que aparezca una imagen acceptable.
Juego de Extensor / Divisor con Instalación de Remoto / Repetidor
Notas:
1) Pruebe para asegurar que toda la instalacion trabaje correctamente antes de tender los cables a工程技术 y paredes.
2) Para encontrar la distancia y rendimientoolestimos,use un cable Cat5e / Cat6 de alambre sólico 24 AWG. Usar cable Cat5e / Cat6 de alambre trenzado o un cable con un tamanode calibre superior a 24 AWG daralugar a una distancia de extensionmasorta.Un calibre mayorde cableado,como 26 AWG,tiene capacité mas limitada de transmisión que cables de calibre inferior. Todos los cables Cat6 de la Serie N202 estan hechos con cableado de alambre sólico 24 AWG.
3) El B126-002 y el B126-004 está configurados de forma predeterminada para transmitir una seals de audio estereo. Presione el botón Audio en el B126-002 or B126-004 paraonian audio de sonido envolvente de 7.1 canales.
4) El diagrama de instalación muestra el B126-004. La instalación del B126-002 sera laquia, excepto solo hay 2 puertos remotos y no hay puerto de monitor local.

Juego de Extensor / Divisor con Instalacion de Remoto / Repetidor
Asegürese de que la fuente HDMI esté apagada.
Conecte la fuente HDMI al puerto de entrada del B126-002 o el B126-004 mediante un Cable HDMI de la Serie P568.
Ooptional para el B126-004: Conecte un monitor local al puerto HDMI con un Cable HDMI de la Serie P568.
4 Conecte la fuente de alimentación externa a launidad local y enchufela en un Supresor de Sobretensiones, PDU o UPS. Los LEDs verdes del RJ45 se encenderán para indicar que se recibe energia desde la fuente de alimentacion externa. Un LED rojo adicular en el B126-004 también se ilumina cuando se recibe energia.
Usando cable Cat5e / Cat6, conecte uno de los puertos de salute RJ45 de la unidad local al puerto RJ45 de entrada de la unidad remota / repetidora B126-110.
6 Conecte un monitor al puerto de salute HDMI en launidad remota / repetidora mediante un Cable HDMI de la Serie P568.
7 Conecte la fuente de alimentación externa a launidad remota / repetidora y enchufela en un Supresor de Sobretensiones, PDU o UPS. El LED verde de encendido y los LEDs verdes del RJ45 se iluminan cuando launidad está recibiendo energia.
Hasta 4 unidades能把 encadenarse (3 remot / repetidores y un receptor). Para conectar unidades remotas / repetidoras adiconiales, vaya al paso 8. Para finalizar la instalacion con la unidad receptora remota B126-1A0 o B126-1A0-WP-1, proceda al paso 12.
Usando cable Cat5e / Cat6, conecte el puerto RJ45 de salute en la primeraunidad remota / repetidora al puerto RJ45 de entrada en unasegundaunidadremota /repetidora.
9 Conecte un monitor al puerto de salute HDMI en launidad remota / repetidora que acaba de(agregar mediate un Cable HDMI de la Serie P568.
Juego de Extensor / Divisor con Instalacion de Remoto / Repetidor
10 Conecte la fuente de alimentación externa a launidad remota / repetidora y enchufela en un Supresor de Sobretensiones, PDU o UPS. El LED verde de encendido y los LEDs verdés del RJ45 se iluminan cuando launidad está recubiendo energia.
Paraañadir una tercera unidad remota / repetidora, repita los pasos 8 a 10. Para finalizar su instalación con la unidad receptora remota B126-1A0 o B126-1A0-WP-1, proceda al paso 12.
12 Usando cable Cat5e / Cat6, conecte el puerto RJ45 de salute en laULTima unidad remota / repetidora al puerto RJ45 de entrada de la unidad receptora remota B126-1A0 o B126-1A0-WP-1.
13 Conecte un monitor al puerto de salute HDMI en launidad receptora remota mediante un Cable HDMI de la Serie P568.
14 Conecte la fuente de alimentacion externa a la unidad receptora remota y enchufela en un Supresor de Sobretensiones, PDU o UPS. El LED verde se ilumina para indicar que la unidad está recibiendo energia de la fuente de alimentacion externa. El LED color naranja se ilumina para indicar que la unidad está connectada a una unidad remota / repetidora encendida.
15 Repita los pasos 5 a 14 para cada puerto de salute RJ45 adicional en la unidad transmisora local.
Encienda la fuente de HDMI. Los LEDs color naranja en launidad local se iluminan para indicar que se está recubiendo una señal desde la fuente.
Si es Neededo, utilise el control de ecualizacion en la(s) unidad(es) remota / repetidora y receptora remota para和睦ar laImagen de video.
Nota: Un ajuste inadequado de la ecualizacion possible hacer que el monitor no muestre una imagen en absoluto. Pruebe cada ajuste de ecualizacion hasta que aparezca una imagen acceptable.

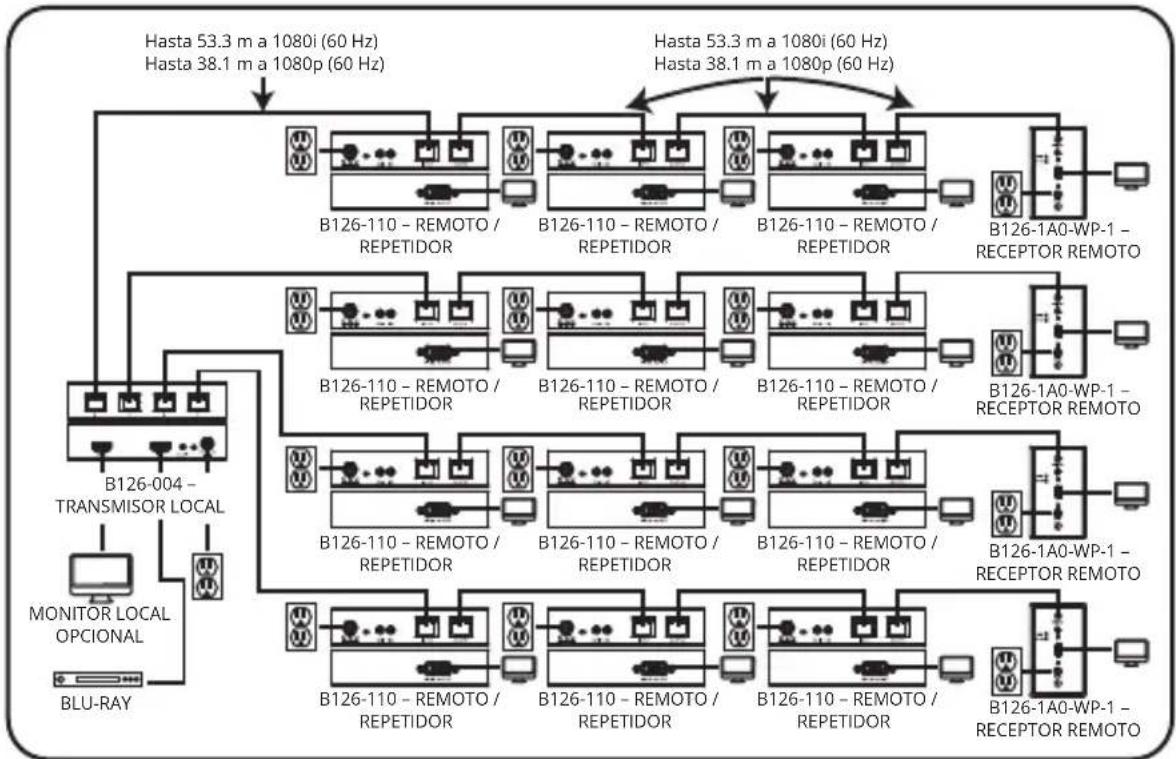

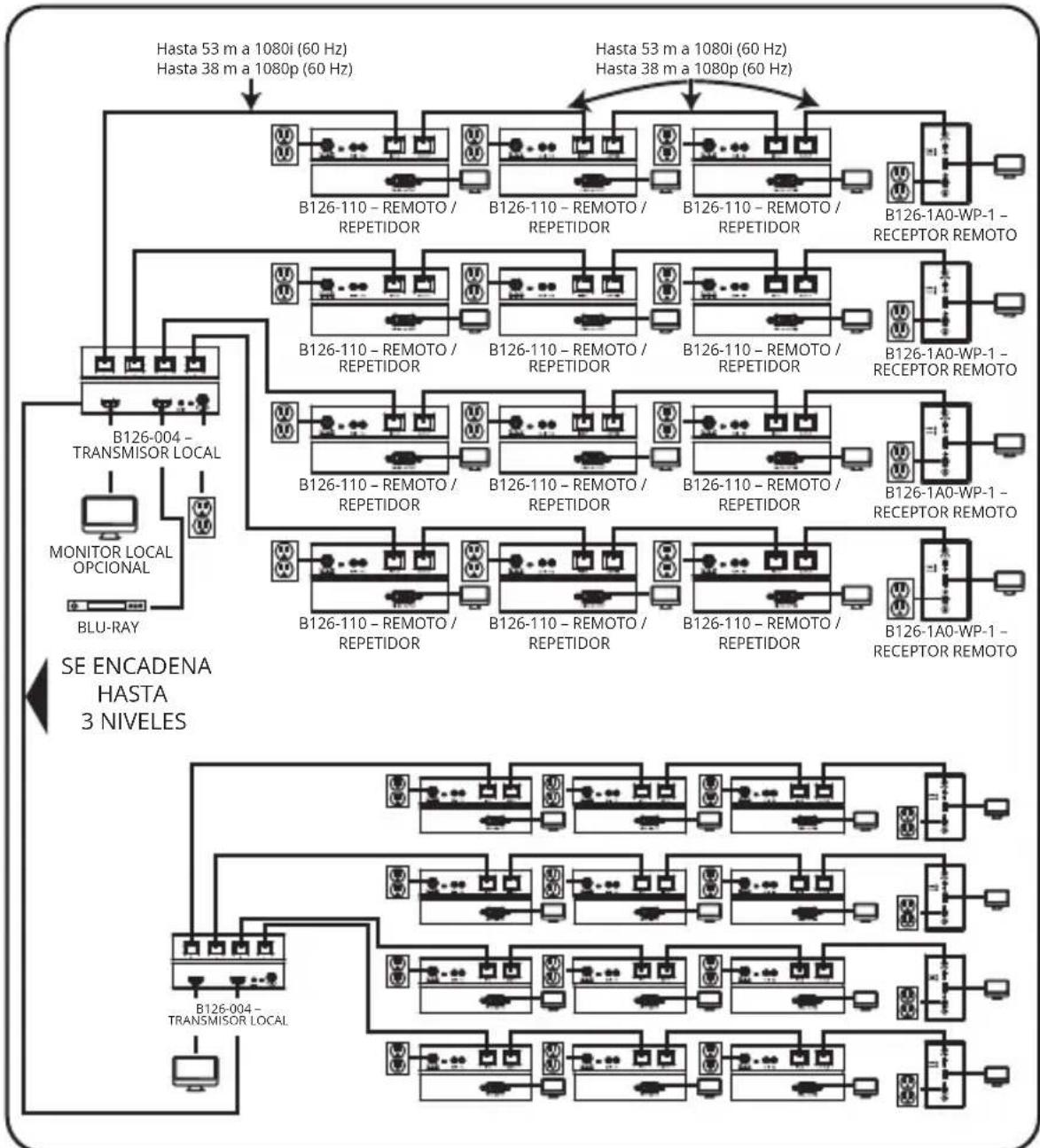

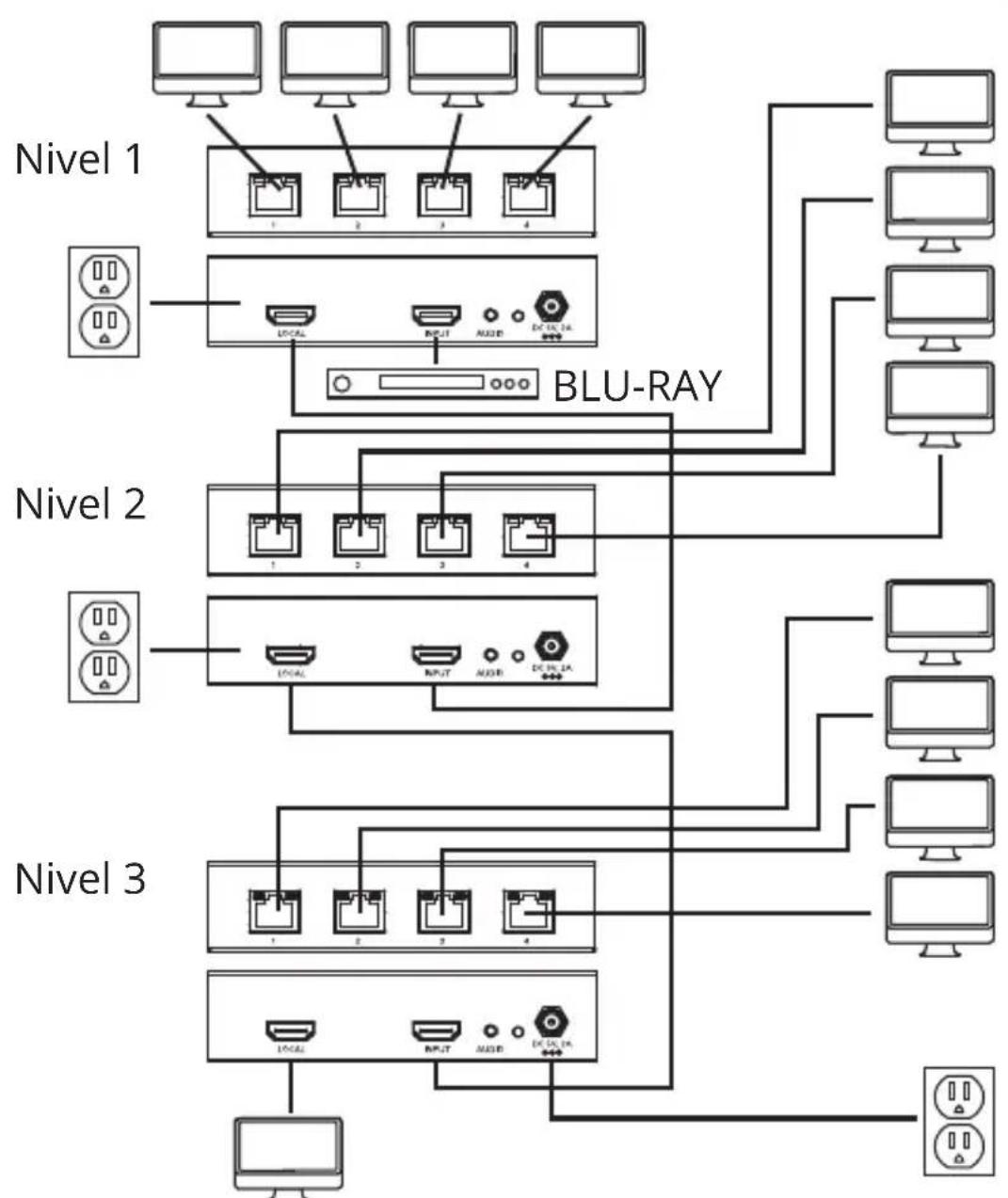

Instalacion En Cadena de Extensor / Divisor (B126-004 unicamente)
Notas:
1) Pruebe para asegurar que toda la instalacion trabaje correctamente antes de tender los cables a工程技术 y paredes.
2) Para encontrar la distancia y rendimientoolestimos,use un cable Cat5e /Cat6 de alambre solido 24 AWG. Usar cable Cat5e /Cat6 de alambre trenzado o un cable con un tamanode calibre superior a 24 AWG daralugara una distancia de extensionmas corta.Un calibre mayorde cableado,como 26 AWG,tiene calidad mas limitada de transmisión que cables de calibre inferior. Todos los cables Cat6 de la Serie N202 estan hechos con cableado de alambre solido 24 AWG.
3) El B126-004 está configurados de forma predeterminada para transmitir una SCN de audio estéreo. Presione el botón Audio en el B126-004 paraonian a audio de sonido envolvente de 7.1 canales.
4) Usando el B126-1A0 y B126-1A0-WP-1, pueda extendarse una seals de 1080i (60 Hz) hasta a 61 m de la fuente o una seals de 1080p (60 Hz) hasta a 45.7 m de la fuente. Usando un B126-1P0, B126-1P0-MINI o B126-1P0-WP-1,能把 extendarse una seals de 1080i (60Hz) hasta a 30.5 m de la fuente o una seals de 1080p (60Hz) hasta a 15 m.
Instalacion En Cadena de Extensor / Divisor (B126-004 unicamente)

MONITOR LOCAL OPTIONAL
Instalacion En Cadena de Extensor / Divisor (B126-004 unicamente)
Asegúrese de que la fuente de HDMI está apagada.
Conecte la fuente HDMI al puerto de entrada en el B126-004 mediante un Cable HDMI de la Serie P568.
3 Conecte el puerto LOCAL del B126-004 al puerto de entrada en un segundo B126-004 con el cable de encadenamiento HDMI de 30.5 cm [1 pie].
Repita el paso 3 si está conectando un tercer B126-004.
5 Ooptional: Conecte un monitor local al puerto HDMI LOCAL delultimate B126-004 mediante un cable HDMI de la Serie P568.
6 Conecte la fuente de alimentación externa al B126-004 en la caden y enchufela en un Supresor de Sobretensiones, PDU o UPS. los LEDs verdes del RJ45 y el LED rojo de Encendido en el B126-004 se iluminaran para indicar que se está recibiendo energia de la fuente de alimentación externa.
Repita el paso 6 para cada adicional B126-004 en la cadena.
Usando cable Cat5e / Cat6, conecte uno de los puertos de salute RJ45 en la unidad local al puerto de entrada RJ45 en una unidad remota B126-1P0, B126-1P0-MINI, B126-1A0, B126-1P0-WP-1 o B126-1A0-WP-1.
Repita el paso 8 para cada unidad remota adicional que se conecte.
10 B126-1A0 y B126-1A0-WP-1 solamente: Conecte la fuente de alimentación externa al B126-1A0 o B126-1A0-WP-1 y enchufela en un Supresor de Sobretensiones, PDU o UPS. Se iluminan los LEDs verde y color naranja, con el LED verdeindicando que la unidad está recibiendo energia de la fuente de alimentación externa y el LED color naranja que indica que la unidad está connectada a una unidad local encendida mediante el cable Cat5e / Cat6.
Repita el paso 10 para cada B126-1A0 o B126-1A0-WP-1 adicional en la instalacion.
Instalacion En Cadena de Extensor / Divisor (B126-004 unicamente)
12 Conecte el conector B126-1P0 o B126-1P0-MINI HDMI a un monitor. O conecte el B126-1P0-WP-1, B126-1A0 o B126-1A0-WP-1 a un monitor usingo un cable HDMI de la Serie P568.Los LEDs RJ45 verde y color naranja en el B126-1P0 y B126-1P0-MINI,y el LED verde en el B126-1P0-WP-1, se encienden para indicar que la unidad está recibiendo energia del monitor connectado.
13 Repita el paso 12 para cada monitor adicional que está conectando.
Encienda la fuente HDMI. Los LEDs RJ45 color naranja en el B126-004 se iluminará para indicar que está recubiendo una sealsde la fuente. La pantalla depería aparecer ahora en los monitores conectados.
15 Si es Neededo,utilice el control de ecualizacion en el B126-1A0 o B126-1A0-WP-1 para ajustar laImagen del video.
Nota: Un ajuste inadequado de la ecualizacion puede hacer que el monitor no muestre unaImagen en absoluto. Pruebe cada ajuste de ecualizacion hasta que aparezca unaImagen acceptable.
Encadenamiento de Extensor / Divisor con Instalacion de Remoto / Repetidor (B126-004 solamente)
Notas:
1) Pruebe para asegurar que toda la instalacion trabaje correctamente antes de tener los cables a工程技术 y paredes.
2) Para encontrar la distancia y rendimientoolestimos,use un cable Cat5e / Cat6 de alambre sólico 24 AWG. Usar cable Cat5e / Cat6 de alambre trenzado o un cable con un tamanode calibre superior a 24 AWG daralugar a una distancia de extensionmasorta.Un calibre mayorde cableado,como 26 AWG,tiene capacitiesmáslimitada de transmisiónque cables delibre inferior.Todos los cables Cat6 de la Serie N202 estan hechos con cableado de alambre sólico 24 AWG.
3) El B126-004 está configurados de forma predeterminada para transmitir una sealsal de audio estereo. Presione el botón Audio en el B126-004 paraonian a audio de sonido envolvente de 7.1 canales.
Encadenamiento de Extensor / Divisor con Instalacion de Remoto / Repetidor (B126-004 solamente)

Encadenamiento de Extensor / Divisor con Instalacion de Remoto / Repetidor (B126-004 solamente)
Asegürese de que la fuente de HDMI está apagada.
Conecte la fuente HDMI al puerto de entrada en el B126-004 mediante un Cable HDMI de la Serie P568.
3 Conecte el puerto LOCAL de B126-004 al puerto de entrada en un segundo B126-004 con el cable de encadenamiento HDMI de 30.5 cm [1 pie] incluido.
Repita el paso 3 si está conectando un tercer B126-004.
5 Ooptional: Conecte un monitor local al puerto HDMI LOCAL delultimate B126-004 mediante un cable HDMI de la Serie P568.
6 Conecte la fuente de alimentación externa al primer B126-004 en lacedena y enchufela en un Supresor de Sobretensiones, PDU o UPS.los LEDs verdes del RJ45 y el LED rojo de Encendido en elB126-004 se iluminaran para indicar que se está recibiendo energiade la fuente de alimentacion externa.
Repita el paso 6 para cada adicional B126-004 en la cadena.
Usando cable Cat5e / Cat6, conecte uno de los puertos de salute RJ45 de la unidad local al puerto RJ45 de entrada de la unidad remota / repetidora B126-110.
9 Conecte un monitor al puerto de salute HDMI en launidad remota / repetidora mediante un Cable HDMI de la Serie P568.
10 Conecte la fuente de alimentación externa a launidad remota / repetidora y enchufela en un Supresor de Sobretensiones, PDU o UPS. El LED verde de encendido y los LEDs verdés del RJ45 se iluminan cuando launidad está recibiendo energia.
Hasta 4 unidades能把 encadenarse (3 remot / repetidores y un receptor). Para conectar unidades remotas / repetidoras adiconales, vaya al paso 11. Para finalizar su instalacion con la unidad de receptor remoto B126-1A0 o B126-1A0-WP-1, proceda al paso 15.
Encadenamiento de Extensor / Divisor con Instalacion de Remoto / Repetidor (B126-004 solamente)
11 Usando cable Cat5e / Cat6, conecte el puerto RJ45 de salute en la primera unidad remota / repetidora al puerto RJ45 de entrada en una segunda unidad remota / repetidora.
12 Conecte un monitor al puerto de salute HDMI en launidad remota / repetidora que acaba deregarar mediante un Cable HDMI de la Serie P568.
13 Conecte la fuente de alimentación externa a launidad remota / repetidora y enchufela en un Supresor de Sobretensiones, PDU o UPS. El LED verde de encendido y los LEDs verdés del RJ45 se iluminan cuando launidad está recubiendo energia.
14 Paraañadir una tercera unidad remota / repetidora, repita los pasos 11 a 13. Para finalizar su instalación con la unidad de receptor remoto B126-1A0 o B126-1A0-WP-1, proceda al paso 15.
15 Usando cable Cat5e / Cat6, conecte el puerto RJ45 de salute en laULTima unidad remota / repetidora al puerto RJ45 de entrada de la unidad receptora remota B126-1A0 o B126-1A0-WP-1.
16 Conecte un monitor al puerto de salute HDMI en launidad receptora remota mediante un Cable HDMI de la Serie P568.
17 Conecte la fuente de alimentación externa a launidad receptora remota y enchufela en un Supresor de Sobretensiones, PDU o UPS. El LED verde se ilumina para indicar que launidad está recibiendo energia de la fuente de alimentación externa. El LED color naranja se ilumina para indicar que launidad está connectada a unaunidad remota / repetidora encendida.
18 Repita los pasos 8 a 17 para cada puerto de salute RJ45 adicional en las unidades transmisoras locales.
Encienda la fuente HDMI. Los LEDs color naranja en lasunas locales se iluminan para indicar que se está recubiendo una sealsde la fuente.
Encadenamiento de Extensor / Divisor con Instalacion de Remoto / Repetidor (B126-004 solamente)
20 Si es Neededo, utilise el control de ecualizacion en la(s) unidad(es) remota / repetidora y receptora remota para ajustar laImagen de video.
Nota: Un ajuste inadequado de la ecualizacion puede hacer que el monitor no muestre una imagen en absoluto. Pruebe cada ajuste de ecualizacion hasta que aparezca una imagen acceptable.
Garantía
Garantía limitada por 1 año
Garantizamos por un (1) año a partir de la Fecha de compra inicial que nuestros produits no presentan defectos de materiales ni de mano de obra. Nuestra obligation bajo esta garantía está limitada a la reparación o reemplazo (a su entera discrección) de cualquier producto defectuoso. Antes de devolver cualquier equipo para reparación, visite Triplite.Eaton.com/support/product-returns.Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de unaresha.
SALVO POR LO QUE SE INDICÓ AQUI, NO OTORGAMOS GARANTías EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTías DE COMERCIABILITY Y ADECUación PARA UN PROPÓSITOPARTICULAR. Algunos Estados no permiten la limitación o exclusión de garantías implicáticas; por lo tanto, las limitaciones o exclusiones antes MentionadasSEO no aplicarse al comprador.
SALVO POR LO QUE SE INDICÓ ANTERIORMENTE, EN NINGún CASE SOREMOS RESPONSABLES POR DANOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DANO. Especificamente, no somos responsables por ningún costo, como perdida de ganancias o ingresos, perdida de equipos, perdida del uso de equipos, perdida de software, perdida de datos, costos de sustituciones, reclamos de terceros o de在哪quer othera forma.
Garantía
Información de Cumplimiento de WEEE para CLIENTES y Recicladores (Unión Europea)

Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos (WEEE) y regulaciones aplicables, al adquirir un equipo eléctrico y electrónico nuevo de Eaton, los clients están obligados a:
- Enviar para reciclaje equipos viejos del mesmo tipo y en el mesmo número (esto varia de un País a除外)
- Devolver el equipo nuevo para fines de reciclaje una vez que finalmente se convierta en residuo
ADVERTENCIA
El uso de este equipo en aplicaciones de soporte de vida en donde la falla de este equipo puedarzazonablemente hacer suponer que causará fallas en el equipo de soporte de vida o afecte significativamente su seguridad o efectividad, no está recomendado.
Eaton tiene una的政治a de mayor continua. Las specifications estan susetas a cambio sin previo aviso.
EAT-N
Todo los derechos reservados
Todas las marcas registradas son propidad de sus respectivos propietarios.
ManualFacil
