MANUAL DE USUARIO B160201HSI Tripp Lite

Modelos de Transmisor:

Contenido del Empaque

Transmisor (T), Receptor (R), Juego (K) T T T T R R R R R K K K K K K K Fuente de Alimentación Externa

Accesorios de instalación S S S S S S S S S S S S S S S S Manual del Propietario S S S S S S S S S S S S S S S S27 Accesorios Opcionales

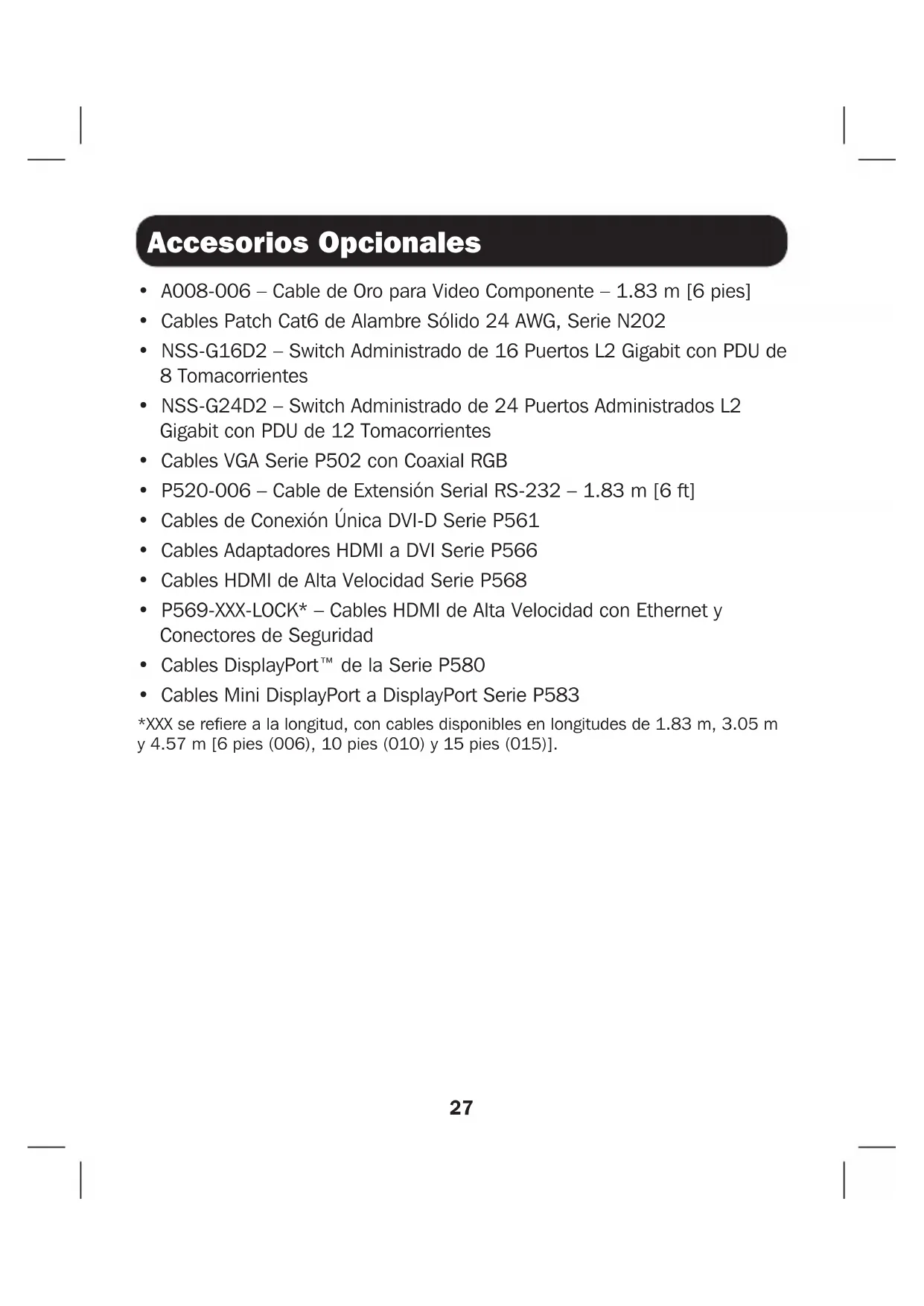

• Cables de Conexión Única DVI-D Serie P561

• Cables Adaptadores HDMI a DVI Serie P566

• Cables HDMI de Alta Velocidad Serie P568

• P569-XXX-LOCK* – Cables HDMI de Alta Velocidad con Ethernet y Conectores de Seguridad

• Cables DisplayPort™ de la Serie P580

• Cables Mini DisplayPort a DisplayPort Serie P583 *XXX se refiere a la longitud, con cables disponibles en longitudes de 1.83 m, 3.05 m y 4.57 m [6 pies (006), 10 pies (010) y 15 pies (015)].28 Características del Producto

• Extienda y distribuya señales de audio y video, seriales y de control IR sobre cableado Cat5 / Cat6.

• Modelos disponibles con Video Componente + Audio Estéreo, DisplayPort, HDMI** y VGA + Audio Estéreo.

• Convierte el video fuente a una señal basada en IP que pueda ser transmitida y distribuida mediante un switch de red.

• Los transmisores puede ubicarse hasta a 100 m [328 pies] del switch, con 100 m [328 pies] adicionales entre el switch y el receptor, para una distancia total de 200 m [656 pies].

• Pueden usarse también en una instalación de punto a punto en donde el transmisor se conecta directamente a un receptor alejado hasta a 100 m [328 pies].

• Diseñado para switches de red administrados con IGMP, que permiten ingreso y administración remotos mediante la interfaz del switch.

• La fuente de video puede enviarse a cualquier pantalla analógica o digital (p.e. Video Componente a HDMI, VGA a HDMI, HDMI a DisplayPort, HDMI a HDMI).

• Muestre una sola fuente en un solo monitor o distribuya una sola señal a múltiples monitores.

• Las unidades receptoras B160-200-HSI y B160-201-HSI incluyen dos puertos de salida HDMI para la conexión de dos monitores.

• Conecte hasta 64 transmisores y 255 receptores en una instalación con solo un switch administrado.

• Utiliza estándar de compresión de video H.264.

• Extiende señales de control IR que controlan una fuente (como un reproductor Blu-Ray™) desde una pantalla remota.

• Usa una frecuencia de IR de 20 kHz a 60 kHz.

• Soporta altas tasas de velocidad de RS-232 de hasta 57600 bps.

• Los modelos de video VGA soportan resoluciones de video hasta 1920 x 1440, incluyendo 1080p29 Características del Producto

• Los modelos DisplayPort y HDMI soportan resoluciones de video de hasta 1920 x 1080 (1080p).

• Los modelos de video componente soportan resoluciones de video de hasta 1080i.

• Cada transmisor cuenta con un puerto de salida HDMI para conectar un monitor local.

• Compatible con HDCP y 3D.

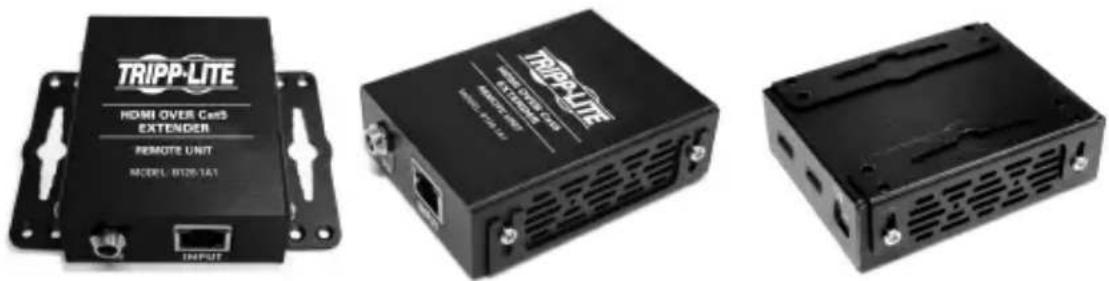

• Incluye accesorios de instalación para pared, rack o poste.

• Conectar y Usar—No requiere software ni controladores. **Conecte una fuente DVI y/o monitor usando un adaptador de HDMI a DVI (Modelos selectos incluyen un adaptador de HDMI a DVI). Cables adaptadores de HDMI a DVI (Tripp Lite Serie P566) están disponibles, se venden por separado.30 Instrucciones de Instalación Los extensores de Audio y Video sobre IP incluyen los accesorios de instalación que permiten una variedad de opciones de instalación. Las siguientes imágenes demuestran estos métodos de instalación. Nota: Para fines ilustrativos se muestra el modelo B126-1A1; la instalación para unidades extensoras de Audio y Video sobre IP es la misma. Instalación en la Pared Instalación en Rack de 19 Pulg. Instalación en Poste31 Instalación Punto a Punto Notas:

• Pruebe para asegurarse de que toda la instalación trabaje correctamente antes de jalar los cables a través de techos y paredes.

• Para conseguir la distancia y rendimiento máximos, use un cable Cat5e / Cat6 de Alambre Sólido 0.2 mm

(24 AWG). Usar cable de conductores trenzados o cable con un calibre (mm

o AWG) mayor que el recomendado resultará en una menor distancia de extensión. Mayor calibre de cableado (por ejemplo, 0.13

[26 AWG]) tiene una capacidad de transmisión limitada en comparación con cableado de calibre inferior. Todos los cables Cat6 de la Serie N202 de Tripp Lite usan cableado de alambre sólido 0.2 mm

(23 AWG) están disponibles en Tripp Lite como pedido personalizado.

• Juegos de transmisor y receptor están disponibles en DisplayPort, HDMI y VGA, pero transmisores y receptores separados pueden adquirirse en cualquier combinación (por ejemplo Video Componente a HDMI, VGA a HDMI, HDMI a VGA, HDMI a DisplayPort).

1. Asegúrese de que todos los equipos a conectar estén apagados.

2. Conecte la fuente de audio y video al puerto de entrada de la unidad

transmisora (Ver Accesorios Opcionales para consultar los cables disponibles de audio y video de Tripp Lite).

3. (Opcional) Conecte el puerto DB9 de la computadora al puerto serial

de la unidad transmisora. Dependiendo del modelo, el puerto serial será DB9 o 3.5 mm. Modelos con conectores de 3.5 mm incluyen un adaptador de 3.5 mm a DB9. Los modelos con puertos DB9 requieren cable DB9 RS-232 estándar (vendido por separado) para conectarse a una computadora.

4. (Opcional) Conecte el cable IR-OUT incluido al puerto IR-OUT en la

unidad transmisora. Coloque el sensor en el cable IR-OUT en una zona sin obstrucciones dentro de la línea de visión del dispositivo controlado. Nota: El cable IR-OUT recibe la señal desde el control remoto y la envía al dispositivo que se controla (p.e. reproductor de Blu-ray, etc.).32 Instalación Punto a Punto

5. (Opcional) Mediante un cable HDMI, conecte un monitor local al puerto

de salida de la unidad transmisora HDMI (para consultar los cables HDMI disponibles de Tripp Lite, vea Accesorios Opcionales).

6. Conecte la fuente de alimentación externa a la unidad transmisora local

y enchúfela en un Supresor de Sobretensiones, Sistema de Respaldo Ininterrumpible (UPS) o Unidad de Distribución de Energía (PDU) de Tripp Lite.

7. Presione los botones arriba / abajo para ajustar el número de canal

(0 ~ 63) en el frente de la unidad transmisora a un número que se utilizará también en la unidad receptora. Nota: Un mecanismo de bloqueo impide que el número de canal se cambie involuntariamente. Cuando el número de canal esté bloqueado, mantenga presionados los botones Arriba y Abajo hasta que el número de canal empiece a parpadear. Desplácese hasta el canal deseado utilizando los botones Arriba / Abajo. Una vez seleccionado el número de canal deseado, bloquee el número del canal manteniendo presionados los botones Arriba y Abajo hasta que el número de canal deje de parpadear.

8. Usando cable Cat5e / Cat6, conecte el puerto de salida RJ45 de la

unidad transmisora al puerto de entrada RJ45 de la unidad receptora. Nota: La máxima longitud de cable permitida del transmisor al receptor es de 100 m [328 pies].

9. Conecte un monitor al puerto de salida audio / video de la unidad

receptora (Ver Accesorios Opcionales para consultar los cables disponibles de audio y video de Tripp Lite).

10. (Opcional) Conecte el puerto DB9 del dispositivo serial al puerto serial

de la unidad receptora. Dependiendo del modelo, el puerto serial será DB9 o 3.5 mm. Modelos con conectores de 3.5 mm incluyen un adaptador de 3.5 mm a DB9. Los modelos con puertos DB9 requieren cable DB9 RS-232 estándar (vendido por separado) para conectar un dispositivo.33 Instalación Punto a Punto

11. (Opcional) Conecte el cable IR-IN incluido al puerto IR-IN en la

unidad receptora. Coloque el sensor en el cable IR-IN en una zona sin obstrucciones dentro de la línea de visión del dispositivo controlado. Note: El cable IR-IN acepta una señal de un control remoto y la envía a un dispositivo que sea controlado en el otro extremo de la instalación.

12. Conecte la fuente de alimentación externa a la unidad receptora y

enchúfela en un Supresor de Sobretensiones de Tripp Lite, Sistema de Respaldo Ininterrumpible (UPS) o Unidad de Distribución de Energía (PDU).

13. Presione los botones arriba / abajo para ajustar el número de canal

(0 ~ 63) en el frente de la unidad receptora a un número también usado en la unidad transmisora. Nota: Un mecanismo de bloqueo impide que el número de canal se cambie involuntariamente. Cuando el número de canal esté bloqueado, mantenga presionados los botones Arriba y Abajo hasta que el número de canal empiece a parpadear. Desplácese hasta el canal deseado utilizando los botones Arriba / Abajo. Una vez seleccionado el número de canal deseado, bloquee el número del canal manteniendo presionados los botones Arriba y Abajo hasta que el número de canal deje de parpadear.

14. Encienda todos los dispositivos conectados.34

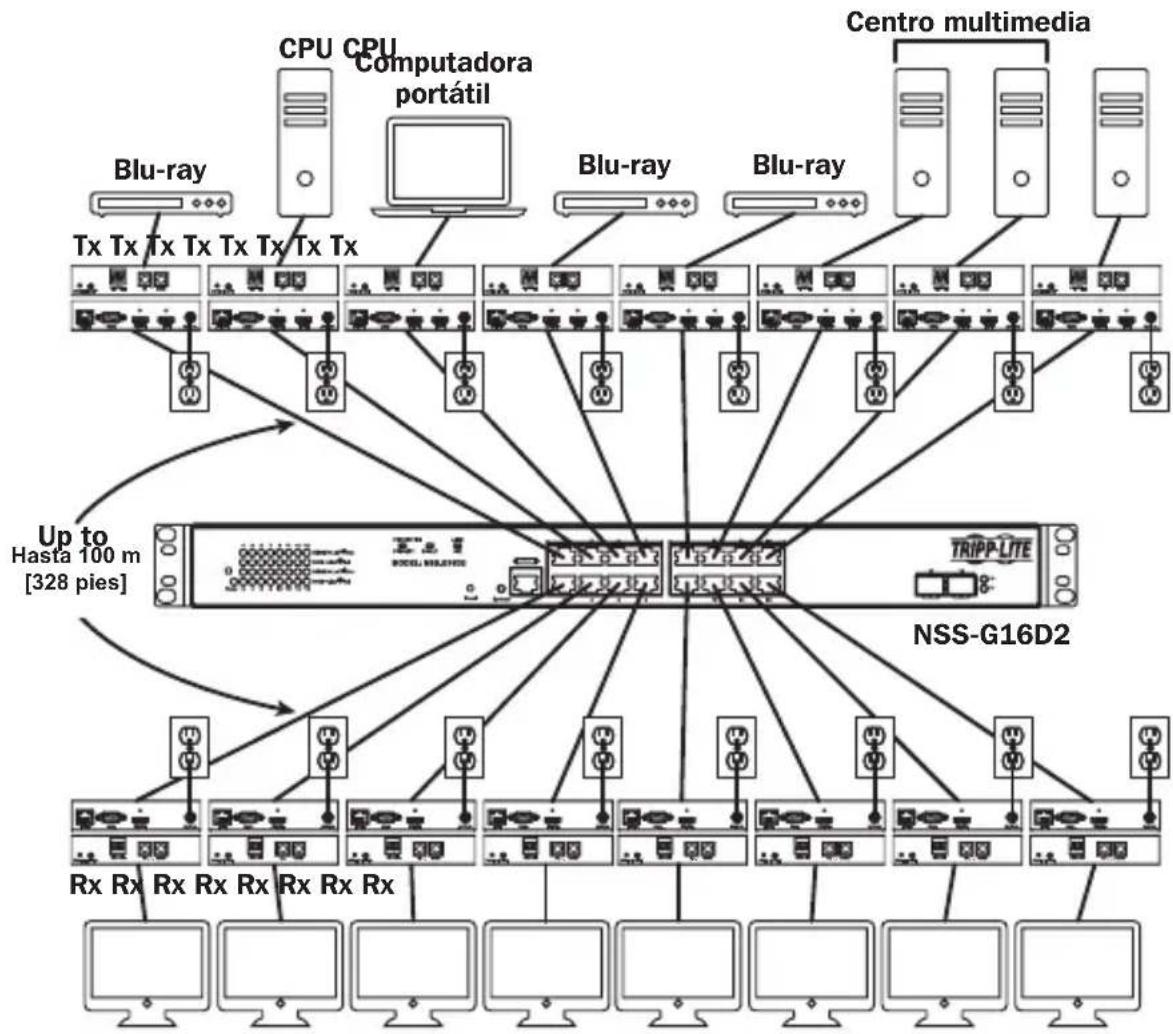

Instalación Punto a Multipunto – Switch Administrado con IGMP Notas:

• Pruebe para asegurarse de que toda la instalación trabaje correctamente antes de jalar los cables a través de techos y paredes.

• Para conseguir la distancia y rendimiento máximos, use un cable Cat5e / Cat6 de Alambre Sólido 0.2 mm

(24 AWG). Usar cable de conductores trenzados o cable con un calibre (mm

o AWG) mayor que el recomendado resultará en una menor distancia de extensión. Mayor calibre de cableado (por ejemplo, 0.13

[26 AWG]) tiene una capacidad de transmisión limitada en comparación con cableado de calibre inferior. Todos los cables Cat6 de la Serie N202 de Tripp Lite usan cableado de alambre sólido 0.2 mm

(23 AWG) están disponibles en Tripp Lite como pedido personalizado.

• Los Extensores de Audio y Video sobre IP de la Serie B160 están diseñados para uso con un switch de red dedicado. Conectar Extensores IP a un switch usado con otro equipo de red resultará en un rendimiento del producto degradado o no funcional.

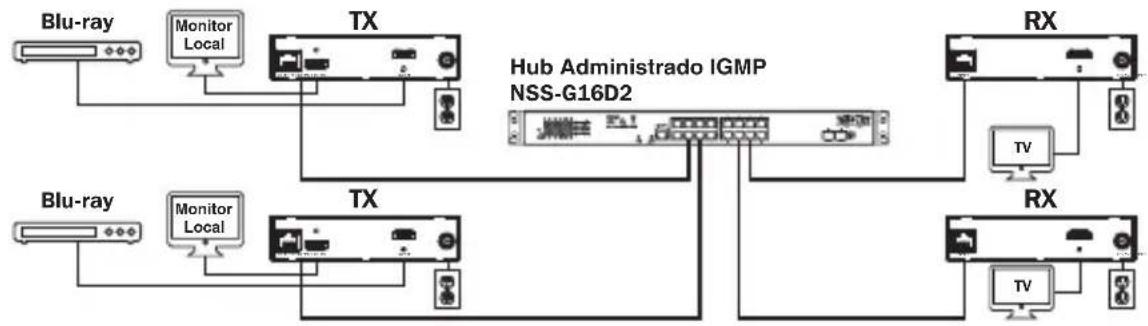

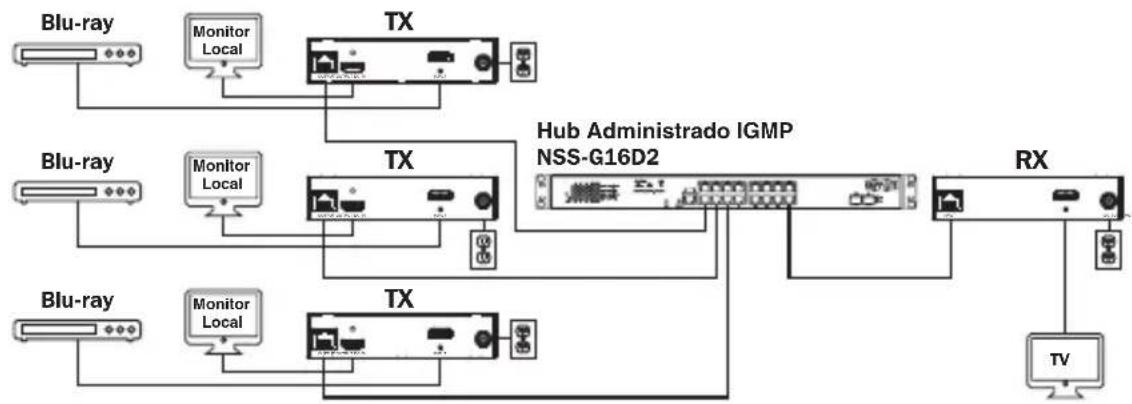

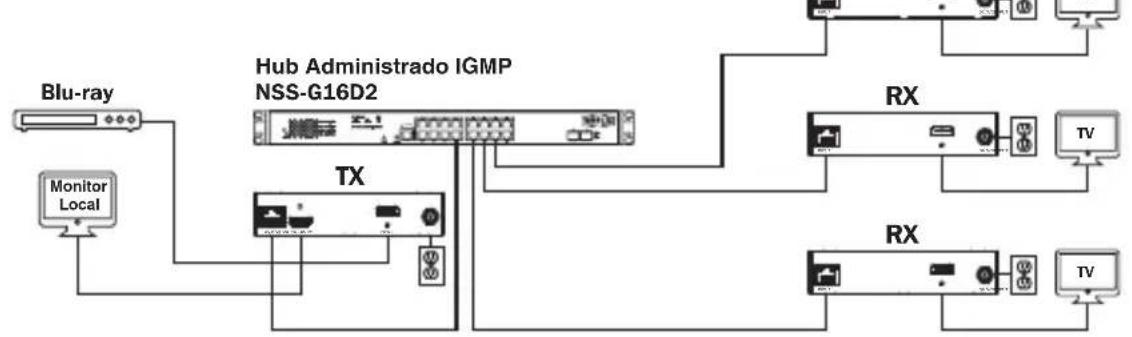

• El diagrama de instalación en la página siguiente muestra transmisores y receptores HDMI, aunque cualquier combinación de transmisores y receptores (por ejemplo, video componente, DisplayPort, HDMI, VGA) pueden ser utilizados. Pueden conectarse hasta 64 transmisores y 255 receptores en una instalación de switch administrado sencillo (el diagrama mostrado se corta en un solo switch de red de 16 puertos).

• El diagrama de instalaciónen en la siguiente página muestra solo los conectores requeridos. No se muestran conexiones opcionales (como los cables IR-IN e IR- OUT).35 Instalación Punto a Multipunto – Switch Administrado con IGMP

INPUTDC 5VOUTPUT INPUTDC 5VOUTPUT INPUTDC 5VOUTPUT Juego B160-301-HDSI Juego B160-202-HDSI Instalación Punto a Multipunto – Switch Administrado con IGMP37

1. Asegúrese de que todos los equipos a conectar estén apagados.

2. Conecte la fuente de audio y video al puerto de entrada de la unidad

transmisora (Ver Accesorios Opcionales para consultar los cables disponibles de audio y video de Tripp Lite).

3. (Opcional) Conecte el puerto DB9 de la computadora al puerto serial

de la unidad transmisora. Dependiendo del modelo, el puerto serial será DB9 o 3.5 mm. Modelos con conectores de 3.5 mm incluyen un adaptador de 3.5 mm a DB9. Los modelos con puertos DB9 requieren cable DB9 RS-232 estándar (vendido por separado) para conectarse a una computadora.

4. (Opcional) Conecte el cable IR-OUT incluido al puerto IR-OUT en la

unidad transmisora. Coloque el sensor y el cable en una zona sin obstrucciones dentro de la línea de visión del dispositivo controlado. Nota: El cable IR-OUT recibe la señal desde el control remoto y la envía al dispositivo que se controla (p.e. reproductor de Blu-ray, etc.).

5. (Opcional) Mediante un cable HDMI, conecte un monitor local al puerto

de salida de la unidad transmisora HDMI (para consultar los cables HDMI disponibles de Tripp Lite, vea Accesorios Opcionales).

6. Establezca el número de canal (0 a 63 están disponibles) en la parte

frontal del transmisor a un número deseado presionando los botones arriba / abajo. Este número debe ser el mismo en todas las unidades transmisoras y receptoras en la instalación. Si está utilizando unidades transmisoras y receptoras que todas sean nuevas, irán de forma predeterminada al número de canal 0 y puede dejar el canal sin cambios después de la instalación. Nota: Un mecanismo de bloqueo impide que el número de canal se cambie involuntariamente. Cuando el número de canal esté bloqueado, mantenga presionados los botones Arriba y Abajo hasta que el número de canal empiece a parpadear. Desplácese hasta el canal deseado utilizando los botones Arriba / Abajo. Una vez seleccionado el número de canal deseado, bloquee el número del canal manteniendo presionados los botones Arriba y Abajo hasta que el número de canal deje de parpadear. Instalación Punto a Multipunto – Switch Administrado con IGMP38

7. Conecte el puerto de Salida RJ45 en la unidad transmisora a un puerto

RJ45 en el switch de red usando cable Cat5e / Cat6. Nota: La máxima longitud de cable permitida del transmisor al switch es de 100 m [328 pies]. En este momento, no conecte la fuente de alimentación externa al transmisor. El transmisor no debe ser encendido hasta que todos los equipos de audio y video estén conectados y encendidos.

8. Para conectar transmisor(es) adicional(es), repita los pasos del 2 al 7.

9. Conecte un monitor al puerto de salida de audio y video de la unidad

receptora (Ver Accesorios Opcionales para consultar los cables disponibles de audio y video de Tripp Lite).

10. (Opcional) Conecte el puerto DB9 del dispositivo serial al puerto serial

de la unidad receptora. Dependiendo del modelo, el puerto serial será DB9 o 3.5 mm. Modelos con conectores de 3.5 mm incluyen un adaptador de 3.5 mm a DB9. Los modelos con puertos DB9 requieren cable DB9 RS-232 estándar (vendido por separado) para conectar un dispositivo.

11. (Opcional) Conecte el cable IR-IN incluido al puerto IR-IN en la unidad

receptora. Coloque el sensor en el cable de IR-IN en una zona sin obstrucciones dentro de la línea de visión del control remoto. Note: El cable de IR-IN acepta una señal de un control remoto y la envía a un dispositivo que sea controlado en el otro extremo de la instalación. Instalación Punto a Multipunto – Switch Administrado con IGMP39

12. Establezca el número de canal (0 a 63 están disponibles) en la parte

frontal del receptor a un número deseado presionando los botones arriba / abajo. Este número debe ser el mismo en todas las unidades transmisoras y receptoras en la instalación. Si está utilizando unidades transmisoras y receptoras que todas sean nuevas, irán de forma predeterminada al número de canal 0 y puede dejar el canal sin cambios después de la instalación. Nota: Un mecanismo de bloqueo impide que el número de canal se cambie involuntariamente. Cuando el número de canal esté bloqueado, mantenga presionados los botones Arriba y Abajo hasta que el número de canal empiece a parpadear. Desplácese hasta el canal deseado utilizando los botones Arriba / Abajo. Una vez seleccionado el número de canal deseado, bloquee el número del canal manteniendo presionados los botones Arriba y Abajo hasta que el número de canal deje de parpadear.

13. Conecte el puerto de entrada RJ45 en la unidad receptora a un puerto

RJ45 en el switch de red usando cable Cat5e / Cat6. Nota: La máxima longitud de cable permitida del receptor al switch es de 100 m [328 pies]. En este momento, no conecte la fuente de alimentación externa al receptor. El receptor no debe ser encendido hasta que todos los equipos de audio y video estén conectados y encendidos.

14. Para conectar receptores adicionales, repita los pasos del 9 al 13.

15. Encienda todos los dispositivos conectados.

16. Conecte las fuentes de alimentación externas a todas las unidades

transmisoras y receptoras en la instalación, entonces conecte las fuentes de alimentación externas en los Supresores de Sobretensiones, Sistemas de Respaldo Ininterrumpible (UPS) o Unidades de Distribución de Energía (PDU) de Tripp Lite. Instalación Punto a Multipunto – Switch Administrado con IGMP40 Instalación para Operación de Punto a Multipunto – Switch Administrado con IGMP Notas:

• Los Extensores de audio y video sobre IP de la Serie B160 están diseñados para uso con un switch de red dedicado. Conectar Extensores IP a un switch usado con otro equipo de red resultará en un rendimiento del producto degradado o no funcional.

• Las imágenes del modelo que se muestran en los pasos siguientes son de un switch de red NSS-G16D2 de Tripp Lite. La operación de diferentes switches variará según el modelo.

1. Inicie sesión en la interfaz de usuario del switch de red.

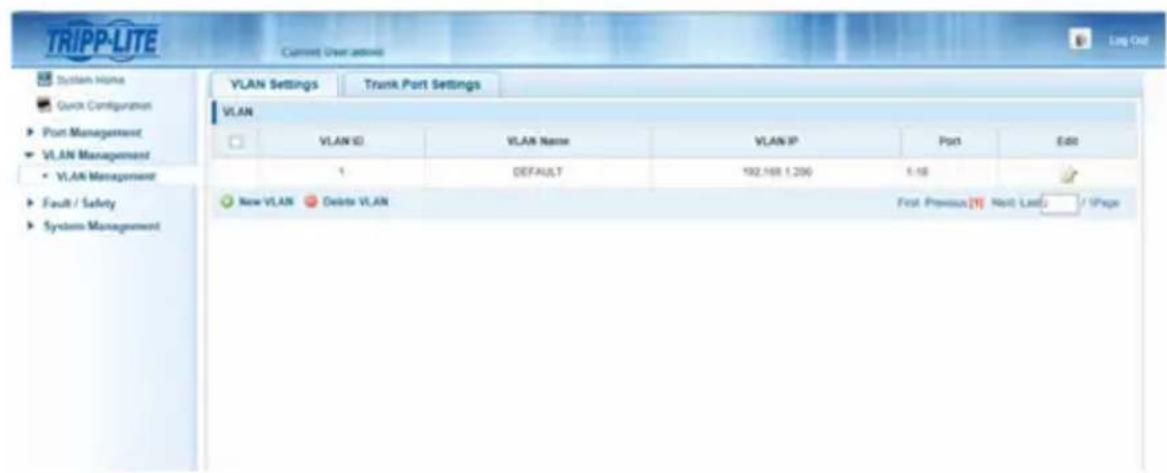

2. Navegue a la sección Administración de VLAN.41

3. En la sección de Administración de VLAN, cree una nueva VLAN para

cada transmisor en la instalación. El número de puerto del transmisor debe ser siempre el primer número de la VLAN, seguido por el número de puerto (separado por comas) de todas las unidades receptoras que estarán transmitiendo audio y video hacia y desde el transmisor seleccionado. La captura de pantalla siguiente muestra VLAN's para cuatro transmisores (VLAN0002 a VLAN0005). VLAN0002 representa el transmisor conectado al puerto 1, el audio y video que se transmite a los receptores conectados a los puertos 7 y 8. Asimismo, VLAN0003 representa el transmisor conectado al puerto 2, cuyo audio y video se transmite a los receptores conectados a los puertos 9 y 10.

4. Para cambiar la fuente de video y audio en un receptor, vaya a y edite

la VLAN de los transmisores asociados para añadir o quitar los puertos deseados.

5. Mientras más transmisores y receptores sean agregados a la

instalación, simplemente añada VLANs adicionales para los nuevos transmisores y añada los nuevos receptores a las VLANs de los transmisores deseados. Instalación para Operación de Punto a Multipunto – Switch Administrado con IGMP42 Notas:

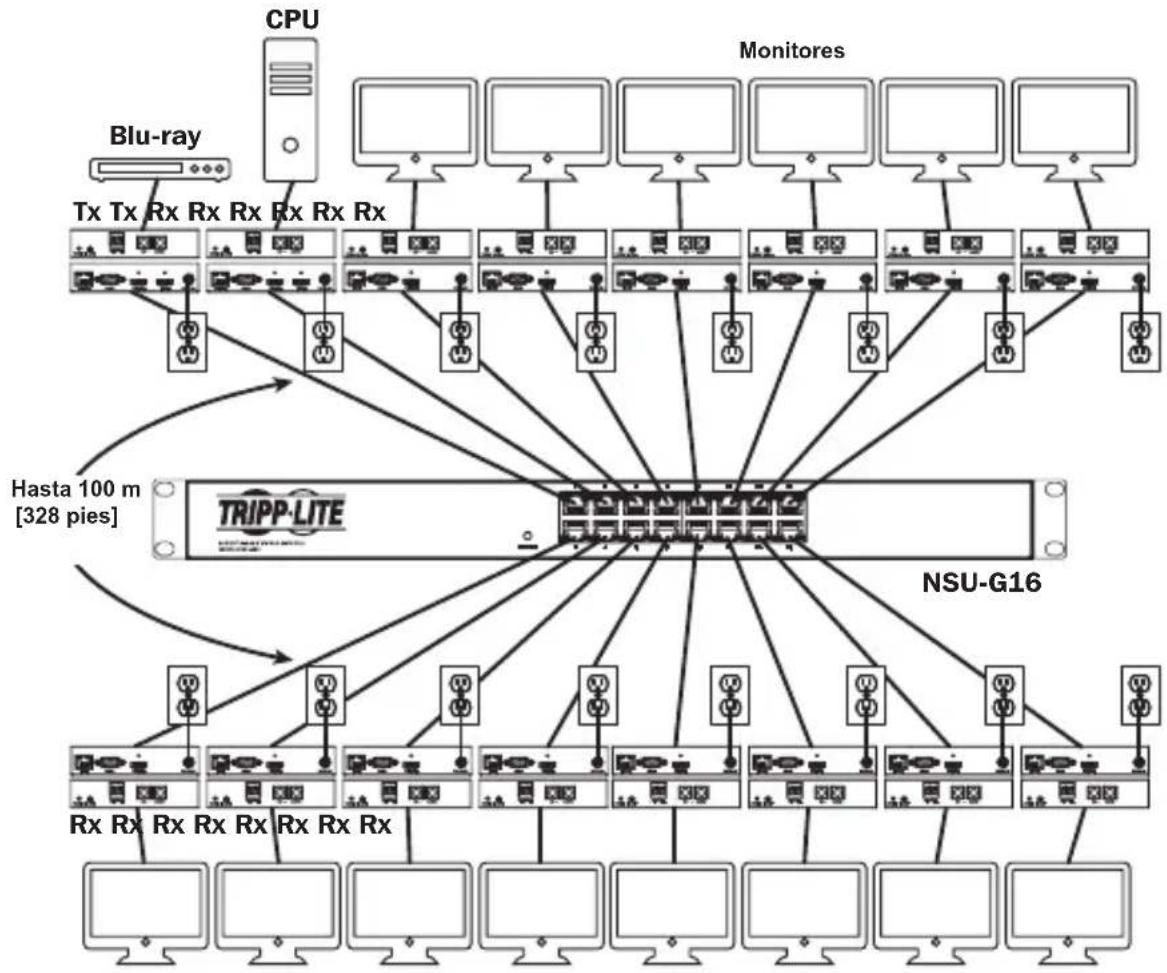

• Las instalaciones con switch no administrado están limitadas a dos unidades. El número de unidades receptoras está limitado al número de puertos restantes en el Switch no Administrado.

• Pruebe para asegurarse de que toda la instalación trabaje correctamente antes de jalar los cables a través de techos y paredes.

• Para conseguir la distancia y rendimiento máximos, use un cable Cat5e / Cat6 de Alambre Sólido 0.2 mm

(24 AWG). Usar cable de conductores trenzados o cable con un calibre (mm

o AWG) mayor que el recomendado resultará en una menor distancia de extensión. Mayor calibre de cableado (por ejemplo, 0.13

[26 AWG]) tiene una capacidad de transmisión limitada en comparación con cableado de calibre inferior. Todos los cables Cat6 de la Serie N202 de Tripp Lite usan cableado de alambre sólido 0.2 mm

(23 AWG) están disponibles en Tripp Lite como pedido personalizado.

• Los Extensores de Audio y Video sobre IP de la Serie B160 están diseñados para uso con un switch de red dedicado. Conectar Extensores IP a un switch usado con otro equipo de red resultará en un rendimiento del producto degradado o no funcional.

• El diagrama de instalación en la página siguiente muestra transmisores y receptores HDMI, aunque cualquier combinación de transmisores y receptores (por ejemplo, video componente, DisplayPort, HDMI, VGA) pueden ser utilizados.

• El diagrama de instalaciónen en la siguiente página muestra solo los conectores requeridos. No se muestran conexiones opcionales (como los cables IR-IN e IR- OUT). Instalación Punto a Multipunto – Switch no Administrado43

1. Asegúrese de que todos los equipos a conectar estén apagados.

2. Conecte la fuente de audio y video al puerto de entrada de la unidad

transmisora (Ver Accesorios Opcionales para consultar los cables disponibles de audio y video de Tripp Lite). Instalación Punto a Multipunto – Switch no Administrado Hasta 100 m [328 pies] Monitores Resumen de Instalación (Todos los Modelos)44

3. (Opcional) Conecte el puerto DB9 de la computadora al puerto serial

de la unidad transmisora. Dependiendo del modelo, el puerto serial será DB9 o 3.5 mm. Modelos con conectores de 3.5 mm incluyen un adaptador de 3.5 mm a DB9. Los modelos con puertos DB9 requieren cable DB9 RS-232 estándar (vendido por separado) para conectarse a una computadora.

4. (Opcional) Conecte el cable IR-OUT incluido al puerto IR-OUT en la

unidad transmisora. Coloque el sensor en el cable IR-OUT en una zona sin obstrucciones dentro de la línea de visión del dispositivo controlado. Nota: El cable IR-OUT recibe la señal desde el control remoto y la envía al dispositivo que se controla (p.e. reproductor de Blu-ray, etc.).

5. (Opcional) Mediante un cable HDMI, conecte un monitor local al puerto

de salida de la unidad transmisora HDMI (para consultar los cables HDMI disponibles de Tripp Lite, vea Accesorios Opcionales).

6. Establezca el número de canal (0 a 63 están disponibles) en la parte

frontal del transmisor a un número deseado presionando los botones arriba / abajo. El número del canal de todos los transmisores en la instalación DEBE ser diferente. Nota: Un mecanismo de bloqueo impide que el número de canal se cambie involuntariamente. Cuando el número de canal esté bloqueado, mantenga presionados los botones Arriba y Abajo hasta que el número de canal empiece a parpadear. Desplácese hasta el canal deseado utilizando los botones Arriba / Abajo. Una vez seleccionado el número de canal deseado, bloquee el número del canal manteniendo presionados los botones Arriba y Abajo hasta que el número de canal deje de parpadear. Instalación Punto a Multipunto – Switch no Administrado45

7. Conecte el puerto de salida RJ45 en la unidad transmisora a un puerto

RJ45 en el switch de red usando cable Cat5e / Cat6. Nota: La máxima longitud de cable permitida del receptor al switch es de 100 m [328 pies]. En este momento, no conecte la fuente de alimentación externa al transmisor. El transmisor no debe ser encendido hasta que todos los equipos de audio y video estén conectados y encendidos.

8. Para conectar transmisor(es) adicional(es), repita los pasos del 2 al 7.

9. Conecte un monitor al puerto de Salida de audio y video de la unidad

receptora (Vea Accesorios Opcionales para consultar los cables disponibles de audio y video de Tripp Lite).

10. (Opcional) Conecte el puerto DB9 del dispositivo serial al puerto serial

de la unidad receptora. Dependiendo del modelo, el puerto serial será DB9 o 3.5 mm. Modelos con conectores de 3.5 mm incluyen un adaptador de 3.5 mm a DB9. Los modelos con puertos DB9 requieren cable DB9 RS-232 estándar (vendido por separado) para conectar un dispositivo.

11. (Opcional) Conecte el cable IR-IN incluido al puerto IR-IN en la unidad

receptora. Coloque el sensor en el cable de IR-IN en una zona sin obstrucciones dentro de la línea de visión del control remoto. Note: El cable IR-IN acepta una señal de un control remoto y la envía a un dispositivo que sea controlado en el otro extremo de la instalación. Instalación Punto a Multipunto – Switch no Administrado46 Instalación Punto a Multipunto – Switch no Administrado

12. Establezca el número de canal (0 a 63 están disponibles) en la parte

frontal del receptor para que coincida con el número de canal del transmisor cuyo audio o video desea recibir presionando los botones arriba / abajo. Nota: Un mecanismo de bloqueo impide que el número de canal se cambie involuntariamente. Cuando el número de canal esté bloqueado, mantenga presionados los botones Arriba y Abajo hasta que el número de canal parpadee. Desplácese hasta el canal deseado utilizando los botones Arriba / Abajo. Una vez seleccionado el número de canal deseado, bloquee el número del canal manteniendo presionados los botones Arriba y Abajo hasta que el número de canal deje de parpadear.

13. Conecte el puerto de entrada RJ45 en la unidad receptora a un puerto

RJ45 en el switch de red usando cable Cat5e / Cat6. Nota: La máxima longitud de cable permitida del receptor al switch es de 100 m [328 pies]. En este momento, no conecte la fuente de alimentación externa al receptor. El receptor no debe ser encendido hasta que todos los equipos de audio y video estén conectados y encendidos.

14. Para conectar receptores adicionales, repita los pasos del 9 al 13.

15. Encienda todos los dispositivos conectados.

16. Conecte las fuentes de alimentación externas a todas las unidades

transmisoras y receptoras en la instalación, entonces conecte las fuentes de alimentación externas en los Supresores de Sobretensiones, Sistemas de Respaldo Ininterrumpible (UPS) o Unidades de Distribución de Energía (PDU) de Tripp Lite.

17. Una vez en funcionamiento, cambie la señal de la fuente del monitor

simplemente cambiando el canal del receptor correspondiente para el transmisor con la señal de la fuente deseada.47 Solución de Problemas Si no puede recibir una imagen aceptable después de seguir las instrucciones de instalación, pruebe los siguientes consejos:

1. ¿Están conectadas las fuentes de alimentación externa

y enchufadas a una fuente de alimentación que trabaje adecuadamente? Para que el producto funcione correctamente, debe estar conectado y recibiendo energía de la fuente de alimentación externa.

2. ¿Fue apagada la alimentación a los dispositivos conectados antes

de la instalación? Si no es así, reinicie los dispositivos conectados.

3. ¿Estaban encendidos los dispositivos de audio y video conectados

antes que las unidades transmisora y receptora? Si no es así, desconecte la alimentación de todas las unidades transmisoras y receptoras, entonces enciéndalas nuevamente.

4. ¿Qué resolución estás tratando de obtener? Asegúrese de que la

instalación esté dentro de las especificaciones de distancia y resolución máximas soportadas por el modelo como se indica en la sección de Características del Producto de este manual. Si no puede obtener una imagen aceptable, intente bajar la resolución del equipo de video o ajustar la frecuencia de actualización.

5. ¿Qué tipo de cableado se usa en la instalación? Cableado inferior

puede resultar en un rendimiento deficiente. Es importante utilizar los cables que soporten la resolución de video deseada. Para lograr la resolución y distancia máximas, debe utilizarse cable Cat5e / Cat6 de alambre sólido 0.2 mm

(24 AWG), como lo hacen los cables a granel N022-01K-GY (Cat5) y N222-01K-GY. Los cables de audio y video utilizados también deben soportar la resolución de video deseada. Cables baratos de baja calidad no pueden soportar la resolución máxima. Se recomienda que utilice los cables Tripp Lite enumerados en la sección de Accesorios Opcionales de este manual.48 Solución de Problemas

6. Pruebe los cables para asegurarse de que funcionen

correctamente. Por ejemplo, conecte el cable de audio y video entre una fuente y un monitor que funcione para asegurar que el cable no esté defectuoso. Para cable de Cat5e / Cat6, conéctelo entre una computadora y una red para verificar que establece una conexión de red.

7. Verifique cualquier daño que pudiera haber ocurrido durante la

instalación del cableado. Si un conector de cable se afloja por jalarlo a través de techos y paredes o el forro del cable está dañado con el (los) hilo(s) expuesto(s), no se conseguirá el máximo rendimiento.

8. ¿Están los transmisores y/o receptores situados en un área

con exposición a temperaturas más altas? Si el producto se sobrecalienta, no funcionará correctamente.

9. No ponga números de canales idénticos para transmisores en una

instalación de Switch no Administrado. Ello dará lugar a que no se muestre ninguna señal en los monitores conectados a los receptores asignados al mismo número de canal. Si esto ocurre, cambie los números de canal de los transmisores a números únicos y asigne el número de canal deseado a los receptores afectados. Si no reaparece el audio y video después de hacer esto, desconecte la alimentación de las unidades transmisora y receptora afectadas, espere 10 segundos y vuelva a conectar la alimentación.

10. No conecte más de dos transmisores en una instalación de Switch

no Administrado. Las instalaciones de Switch no Administrado están limitadas a dos transmisores, con el número de receptores limitado a la cantidad de puertos sobrantes en el Switch no Administrado.

11. No conecte otros equipos de red al switch de red. Los Extensores

de Audio y Video sobre IP de la Serie B160 están diseñados para uso con un switch de red dedicado. Conectarlos a un switch usado con otro equipo de red resultará en un rendimiento del producto degradado o no funcional.49 Garantía 1111 W. 35th Street, Chicago, IL 60609 EE. UU. • www.tripplite.com/support Garantía de 1 Año Tripp Lite garantiza por un (1) año desde la fecha de compra inicial que este producto no tiene defectos de materiales ni de mano de obra. La obligación de Tripp Lite bajo esta garantía está limitada a la reparación o reemplazo (A su entera discreción) de cualquier producto defectuoso. Para obtener servicio bajo esta garantía, debe obtener un número de Autorización de Devolución de Mercancía (RMA) de Tripp Lite o de un centro de servicio autorizado de Tripp Lite. Los productos deben ser regresados a Tripp Lite o a un centro de servicio autorizado de Tripp Lite con los cargos de transporte prepagados y deben acompañarse con una breve descripción del problema y un comprobante de la fecha y el lugar de compra. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de alguna manera. EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO HACE GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN PROPÓSITO PARTICULAR. Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador. EXCEPTO COMO SE INDICA ANTERIORMENTE, EN NINGÚN CASO TRIPP LITE SERÁ RESPONSABLE POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Específicamente, Tripp Lite no es responsable por ningún costo, como pérdida de ganancia o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamaciones de terceros o de cualquier otra forma. Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales. 19-05-366 93-36B2_RevB50 Manuel de l'utilisateur 1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/supportDroits d'auteur © 2019 Tripp Lite. Toutes les marques de commerce sont la propriété exclusive de leurs propriétaires respectifs. English 1 • Español 25 • Русский 75 Audio/vidéo avec RS-232 et prolongateurs de contrôle IR sur IP Modèles de trousse de prolongateurs :
