B160201HSI - Recepteur Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur audio/vidéo sur IP (HDMI)
Marque	Tripp Lite
Modèle	B160201HSI
Connectiques d'entrée	1 x RJ45 (Cat5e/6)
Connectiques de sortie	2 x HDMI (pour deux moniteurs)
Ports supplémentaires	RS-232 (DB9 ou 3,5 mm avec adaptateur), IR-IN (3,5 mm)
Résolution vidéo maximale	1920 x 1080 (1080p)
Distance maximale (point à point)	100 m (328 pi) entre transmetteur et récepteur
Distance maximale (via commutateur)	Jusqu'à 200 m (656 pi) au total (100 m + 100 m)
Compression vidéo	H.264
Fréquence IR supportée	20 à 60 kHz
Débit série RS-232	Jusqu'à 57 600 bauds
HDCP	Compatible
3D	Compatible
Alimentation	Adaptateur secteur externe (inclus)
Montage	Mural, en bâti 19 po, sur poteau (quincaillerie incluse)
Température de fonctionnement	Non spécifiée dans la notice, estimation : 0 à 40 °C
Dimensions (approx.)	10 x 8 x 2,5 cm
Poids (approx.)	200 g
Garantie	1 an

FOIRE AUX QUESTIONS - B160201HSI Tripp Lite

Comment installer le récepteur B160201HSI en configuration point à point ?

Branchez le transmetteur à la source audio/vidéo et configurez le même numéro de canal (0-63) sur les deux appareils à l'aide des boutons Up/Down. Reliez le transmetteur au récepteur par un câble Cat5e/6 (max 100 m). Raccordez le récepteur à votre moniteur via HDMI. Branchez les alimentations externes après avoir mis sous tension tous les appareils connectés.

Comment configurer le numéro de canal ?

Maintenez enfoncés les boutons Up et Down jusqu'à ce que l'affichage clignote, puis utilisez les boutons pour sélectionner le canal (0-63). Pour verrouiller, maintenez à nouveau les deux boutons jusqu'à ce que le clignotement cesse.

Puis-je connecter plusieurs récepteurs à un seul transmetteur ?

Oui, via un commutateur réseau géré avec IGMP. Jusqu'à 64 transmetteurs et 255 récepteurs peuvent être utilisés. Chaque récepteur doit être sur le même canal que le transmetteur souhaité. Configurez les VLAN dans le commutateur pour assigner les sources aux moniteurs.

Quelle est la résolution maximale prise en charge ?

Le récepteur B160201HSI supporte une résolution maximale de 1920 x 1080 (1080p) pour les signaux HDMI. Pour DVI, utilisez un adaptateur HDMI-DVI.

Comment utiliser la fonction IR (infrarouge) ?

Branchez le câble IR-IN inclus sur le récepteur et placez le capteur dans un endroit dégagé. Le signal IR est transmis via le réseau au transmetteur, où le câble IR-OUT commande l'appareil source (ex. lecteur Blu-ray). La fréquence IR supportée est de 20 à 60 kHz.

Comment raccorder un appareil série RS-232 ?

Utilisez le port série (DB9 ou prise 3,5 mm) sur le récepteur. Si le port est une prise 3,5 mm, utilisez l'adaptateur 3,5 mm vers DB9 inclus. Branchez un câble DB9 standard entre le récepteur et l'appareil contrôlé. Le débit peut atteindre 57 600 bauds.

Que faire si l'image ne s'affiche pas ?

Vérifiez que tous les appareils sont sous tension et que les câbles sont correctement branchés. Assurez-vous que le transmetteur et le récepteur sont sur le même canal. Vérifiez la résolution : réduisez-la si nécessaire. Testez les câbles avec un autre équipement. Si vous utilisez un commutateur non géré, limitez-vous à 2 transmetteurs maximum.

Quel type de câble réseau utiliser pour une distance maximale ?

Utilisez un câble Cat5e ou Cat6 à fils rigides 24 AWG (0,2 mm²) pour atteindre 100 m. Les câbles à fils toronnés ou de calibre supérieur (26 AWG) réduisent la portée. Tripp Lite recommande sa série N202 (Cat6). Pour 100 m, privilégiez du câble de qualité.

Puis-je utiliser un commutateur réseau non géré ?

Oui, mais avec des limitations : maximum 2 transmetteurs et un nombre de récepteurs égal aux ports restants sur le commutateur. Assurez-vous que chaque transmetteur a un canal différent. Pour des installations plus grandes, un commutateur géré avec IGMP est nécessaire.

Comment entretenir et nettoyer le récepteur ?

Débranchez l'alimentation avant le nettoyage. Utilisez un chiffon doux et sec pour dépoussiérer le boîtier. Ne pas utiliser de liquides ou de produits abrasifs. Assurez une ventilation suffisante pour éviter la surchauffe. Consultez la notice pour le montage et les précautions.

MODE D'EMPLOI B160201HSI Tripp Lite

Manuel de l'utilisateur

Audio/video avec RS-232 et prolongateurs de contrôle IR sur IP

Modèles de trousse

de prolongateurs :

B160-101-DPSI

B160-101-DPHDSI

B160-101-HDSI

B160-103-HDSI

B160-201-HSI

B160-202-HDSI

B160-301-HDSI

Modèles de

transmetteur :

B160-001-CSI

B160-001-DPSI

B160-001-HDSI

B160-001-VSI

Modèles de

récepteur :

B160-100-CSI

B160-100-DPSI

B160-100-HDSI

B160-100-VSI

B160-200-HSI

English 1 • Espanol 25 • Pyszczny 75

D'excellence Industrielle.

Droits d'auteur © 2019 Tripp Lite.

Toutes les marques de commerce sont la propriété exclusive de leurs propriétaires respectifs.

Contenu de l'emballage

Transmeteur (T), récepteur (R), trousse (K)

Alimentation exter

Cable IR-In

Cable IR-In

Cable IR-Out

Cable IR-OUT

Cable adaptateur M/F de 3,5 mm a DB9

Cable adaptateur M/F de 3,5 mm a DB9

Cable adaptateur M/F de 3,5 mm a DB9

Cable adaptateur de HDMI à DVI

Quincaillerie de montage

Manuel de l'utilisationur

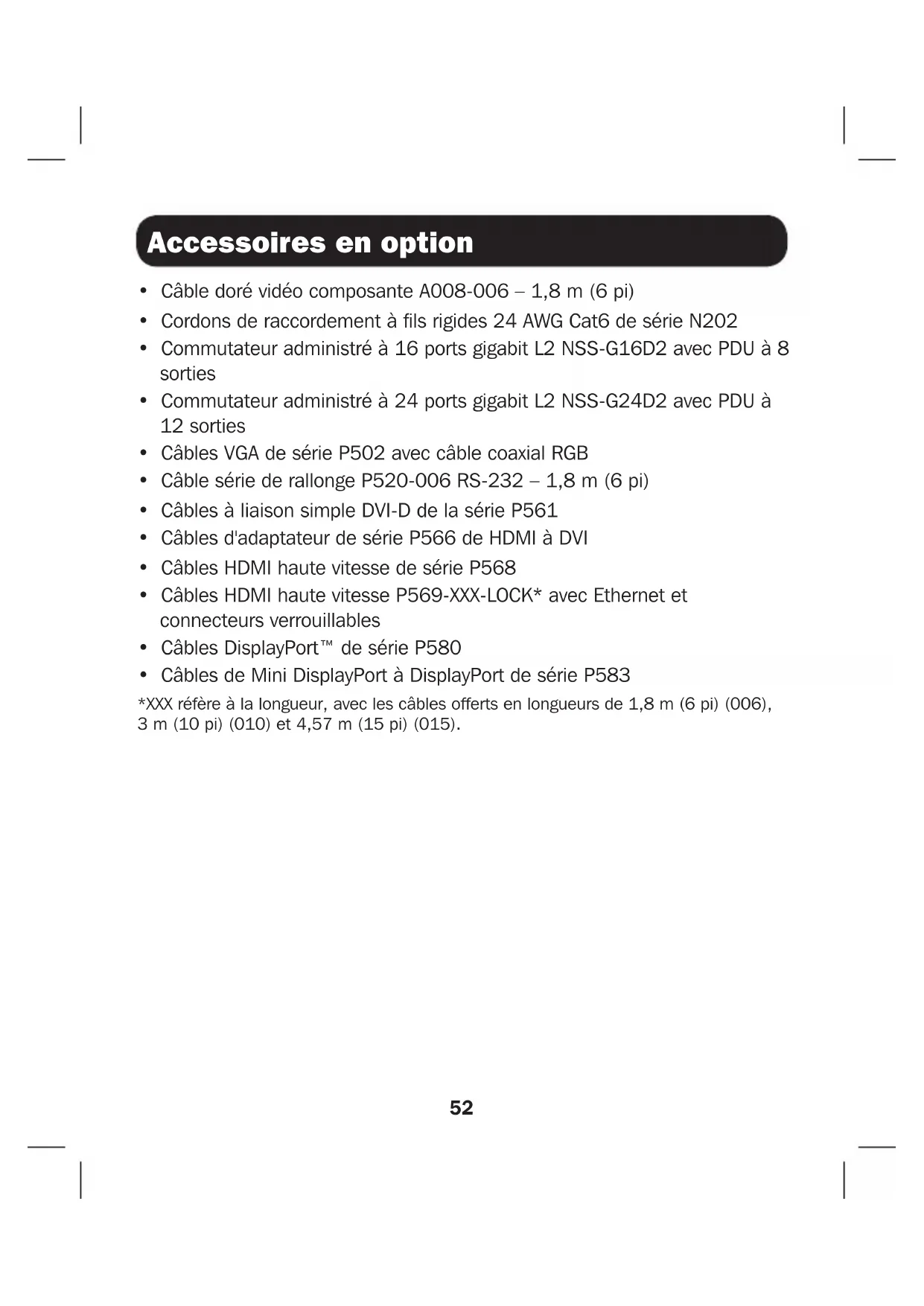

Accessoires en option

Cable doré video composante A008-006 - 1,8 m (6 pi)
Cordons de raccordement à fils rigides 24 AWG Cat6 de série N202
- Commutateur administré à 16 ports gigabit L2 NSS-G16D2 avec PDU à 8 sorties
- Commutateur administré à 24 ports gigabit L2 NSS-G24D2 avec PDU à 12 sorties
- Câbles VGA de série P502 avec cable coaxial RGB
Cable série de rallonge P520-006 RS-232 - 1,8 m (6 pi)
- Câbles à liaison simple DVI-D de la série P561
Cables d'adaptateur de série P566 de HDMI à DVI
- Câbles HDMI haute vitesse de série P568
- Cables HDMI haute vitesse P569-XXX-LOCK* avec Ethernet et connecteurs verrouillables
- Câbles DisplayPort™ de série P580
- Câbles de Mini DisplayPort à DisplayPort de série P583

*XXX refère à la longueur, avec les câbles offerts en longueurs de 1,8 m (6 pi) (006), 3 m (10 pi) (010) et 4,57 m (15 pi) (015).

Caracteristiques du produit

• Prolongent et distribuents des signaux audio/vidéo de série et des signaux de contrôle IR sur du câblage Cat5/Cat6.
• Modèles offerts avec video composante + audio-stéréo, DisplayPort, HDMI** et VGA + audio-stéréo.
• Convertit la source video en un signal IP qui peut être transmis à et distribué par le biais d'un commutateur de réseau.
• Les transmetteurs peuvent se couver jusqu'à 100 m (328 pi) du commutateur, avec 100 m (328 pi) supplémentaires entre le commutateur et le récepteur, pour une distance totale de 200 m (656 pi).
• Peuvent également être utilisés dans une installation point à point où le transmetteur se raccorde directement à un récepteur jusqu'à 100 m (328 pi) de distance.
• Conçus pour des commutateurs de réseau gérés avec IGMP qui permettent la connexion et la gestion à distance via l'interface du commutateur.
• La source video peut être envoyée à un écran analogue ou numérique (p. ex. video composante à HDMI, VGA à HDMI, HDMI à DisplayPort, HDMI à HDMI).
• Affichent une seule source sur un seul moniteur ou distribuents un seul signal vers plusieurs moniteurs.
• Les récepteurs B160-200-HSI et B160-201-HSI incluent deux ports de sortie HDMI pour raccorder deux moniteurs.
• Raccorder jusqu'à 64 transmetteurs et 255 récepteurs en une seule installation avec commutateur géné.
  Utilise une compression video standard H.264.
• Prolonge des signaux de contrôle IR qui contrent une source ( comme un lecteur Blu-ray™) depuis un écran à distance.
  Utilise un fréquence IR de 20 à 60 kHz.
• Prend en charge des débits pouvant atteindre jusqu'à 57 600 bauds de série RS-232.

Caracteristiques du produit

• Les modèles video VGA prènnant en charge des résolutions video jusqu'à 1920 x 1440, y compris 1080 p.
• Les modèles DisplayPort et HDMI prenant en charge des résolutions video jusqu'à 1920 x 1080 (1080 p).
• Les modèles avec video composante prènnant en charge des résolutions video jusqu'à 1080 i.
• Chaque transmetteur inclut un port de sortie HDMI pour raccorder un moniteur local.
• Compatible HDCP et 3D.
• Inclut la quincaillerie de montage pour les installations de montage mural, de montage en bâti ou de montage sur poteau.
• Pré à l'emploi; aucun logiciel ou lecteur requis

**Raccorder une source DVI ou un moniteur au moyen d'un adaptateur de HDMI à DVI (certains modèles incluent un adaptateur de HDMI à DVI). Des cables d'adaptateur de HDMI à DVI (Tripp Lite de série P566) sont offerts, vendus séparément.

Instructions de montage

Les prolongateurs audio/video sur IP incluent la quincaillerie de montage qui permet une variété d'options de montage. Les images suivantes illustrent ces méthodes de montage.

Remarque: Le modele B126-1A1 est montré pour des fins d'illustration uniquement; l'installation de prolongateurs audio/vidéo sur IP est la même.

Montage mural

Montage en bâti de 48,3 cm (19 po)

Montage sur poteau

Installation point à point

Remarques :

• Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne correctement avant de tirer les cables à travers les plafonds/murs.
• Pour obtenir la distance et la performance maximales, utiliser un cable Cat5e/6 à fils rigides 0,2 mm² (24 AWG). L'utilisation d'un cable à fils à toron ou d'un cable dont le calibre est supérieur (mm² ou AWG) donnera lieu à une distance d'extension plus courte. Un cable dont le calibre est supérieur ( comme 0,13 mm² [26 AWG]) a une capacité de transmission plus limite qu'un cable dont le calibre est inférieur. Tous les cables Cat6 de la série N202 de Tripp Lite sont faits de câblage à fils rigides de 0,2 mm² (24 AWG). Des longueurs prolongées de cable Cat6a à fils rigides de 0,26 mm² (23 AWG) sont disponibles auprès de Tripp Lite sur commande spéciale.

• Les trousse de transmetteur et de récepteur sont disponibles dans DisplayPort, HDMI et VGA, mais des transmetteurs et des émetteurs indépendants sont vendus dans n'importe qu'elle combinaison (p. ex. video composante à HDMI, VGA à HDMI, HDMI à VGA, HDMI à DisplayPort).

• S'assurer que tout l'équipement à connecter est hors tension.

• Raccorder la source audio/vidéo au port d'entrée du transmetteur (consulter Accessoires en option pour les cables audio/vidéo Tripp Lite disponibles).
• (Facultatif) Raccorder le port DB9 de l'ordinateur au port série du transmetteur. Selon le modele, le port série sera DB9 ou 3,5 mm. Les modèles avec des prises de 3,5 mm incluent un adaptateur de 3,5 mm à DB9. Les modèles avec des ports DB9 exigent un cable DB9 RS-232 standard (vendu séparation) pour une connexion à un ordinateur.
• (Facultatif) Raccorder le cable IR-OUT inclus au port IR-OUT sur le transmetteur. Placer le capteur sur le cable IR-OUT dans un espace dégagé à la vue de l'appareil étant contrôle.

Remarque: La cable IR-OUT reçoit le signal de la télécommande et l'envoie à l'appareil étant contrôle (p. ex. lecteur Blu-ray)

1. (Facultatif) En utilisant un cable HDMI, raccorder un monitreur local au port de sortie HDMI du transmetteur (consulter Accessoires en option pour les cables HDMI Tripp Lite disponibles.

Installation point à point

1. Brancher le bloc d'alimentation externe au transmetteur et le brancher à un parasurtenseur, à l'onduleur ou à l'unité de distribution de puissance (PDU) Tripp Lite.
2. Appuyer sur les boutons Up/Down (haut/bas) pour configurer le numero du canal (0-63) sur l'avant du transmetteur à un chiffre qui sera également utilisé sur le récepteur.

Remarque: Un mecanisme de verrouillage empêche le changement accidentel du numero du canal. Une fois le numero du canal verrouillé, maintainir les boutons Up (haut) et Down (bas) jusqu'à ce que le numero du canal commence à clignoter. Naviguer ensuite jusqu'au canal voulu en utilisant les boutons Up/Down (haut/bas). Une fois le numero du canal voulu selectionné, verrouiller le numero de canal en retenant les boutons Up (haut) et Down (bas) jusqu'à ce que le numero du canal cessée de clignoter.

1. En utilisant le cable Cat5e/6, raccorder le port de sortie RJ45 sur le transmetteur au port d'entrée RJ45 du récepteur.

Remarque: La longueur maximale permise du cable du transmetteur au récepteur est de 100 m (328 pi).

1. Raccorder un moniteur au port de sortie audio/vidéo du récepteur (Consulter Accessoires en option pour les cables audio/vidéo Tripp Lite disponibles).
2. (Facultatif) Raccorder le port de série DB9 de l'appareil au port de série du récepteur. Selon le modèle, le port sériel sera DB9 ou 3,5 mm. Les modèles avec des prises de 3,5 mm incluent un adaptateur de 3,5 mm à DB9. Les modèles avec des ports DB9 exigent un cable DB9 RS-232 standard (vendu séparation) pour connecter un apparéil.
3. (Facultatif) Raccorder le cable IR-IN inclus au port IR-IN du récepteur. Placer le capteur sur le cable IR-IN dans un espace dégagé à la vue de l'appareil étant contrôle.

Remarque: Le cable IR-OUT accepts a signal of the telecommande et l'envoie à un apparéil étant contrôle à l'autre extrémité de l'installation.

Installation point à point

1. Brancher le bloc d'alimentation externe au récepteur et le brancher à un parasurtenseur, à l'onduleur ou à l'unité de distribution de puissance (PDU) Tripp Lite.
2. Appuyer sur les boutons Up/Down (haut/bas) pour configurer le numero du canal (0-63) sur l'avant du recepteur à un chiffre également utilisé sur le transmetteur.

Remarque: Un mecanisme de verrouillage empêche le changement accidentel du numero du canal. Une fois le numero du canal verrouillé, maintainir les boutons Up (haut) et Down (bas) jusqu'à ce que le numero du canal commence à clignoter. Naviguer ensuite jusqu'au canal voulu en utilisant les boutons Up/Down (haut/bas). Une fois le numero du canal voulu selectionné, verrouiller le numero de canal en retenant les boutons Up (haut) et Down (bas) jusqu'à ce que le numero du canal cesse de clignoter.

1. Mettre sous tension tous les apparèils connectés.

Installation point à multipoint - Commutateur géné avec IGMP

Remarques :

• Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne correctement avant de tirer les cables à travers les plafonds/murs.
• Pour obtenir la distance et la performance maximales, utiliser un cable Cat5e/6 à fils rigides 0,2mm² (24 AWG). L'utilisation d'un cable à fils à toron ou d'un cable dont le calibre est supérieur (mm² ou AWG) donna sera lieu à une distance d'extension plus courte. Un cable dont le calibre est supérieur ( comme 0,13 mm² [26 AWG]) a une capacité de transmission plus limite qu'un cable dont le calibre est inférieur. Tous les cables Cat6 de la série N202 de Tripp Lite sont faits de câblage à fils rigides de 0,2 mm² (24 AWG). Des longueurs prolongées de cable Cat6a à fils rigides de 0,26 mm² (23 AWG) sont disponibles auprès de Tripp Lite sur commande spéciale.
• Les prolongateurs audio/vidéo de série B160 sur IP sont conçus pour être utilisés avec un commutateur de réseau dédié. Le raccordement de prolongateurs IP à un commutateur utilisé avec d'autres équipements de reseautage entraînera une dégradation de la performance du produit ou le rendra non fonctionnel.
• Le diagramme d'installation à la page suivante illustré uniquement des transmetteurs et des récepteurs HDMI, mais n'importe qu'elle combinaison de transmetteurs et récepteurs (p. ex. video composante, DisplayPort, HDMI, VGA) peut être utilisée. jusqu'à 64 transmetteurs et 255 récepteurs peuvent être raccordés en une seule installation avec commutateur géré (le schéma illustré s'arrête à un commutateur de réseau unique à 16 ports).
• Le schéma d'installation à la page suivante illustré uniquement les connexions requises. Les connexions facultatives ( comme les cables IR-IN et IR-OUT) ne sont pas illustrées.

Installation point à multipoint - Commutateur géné avec IGMP

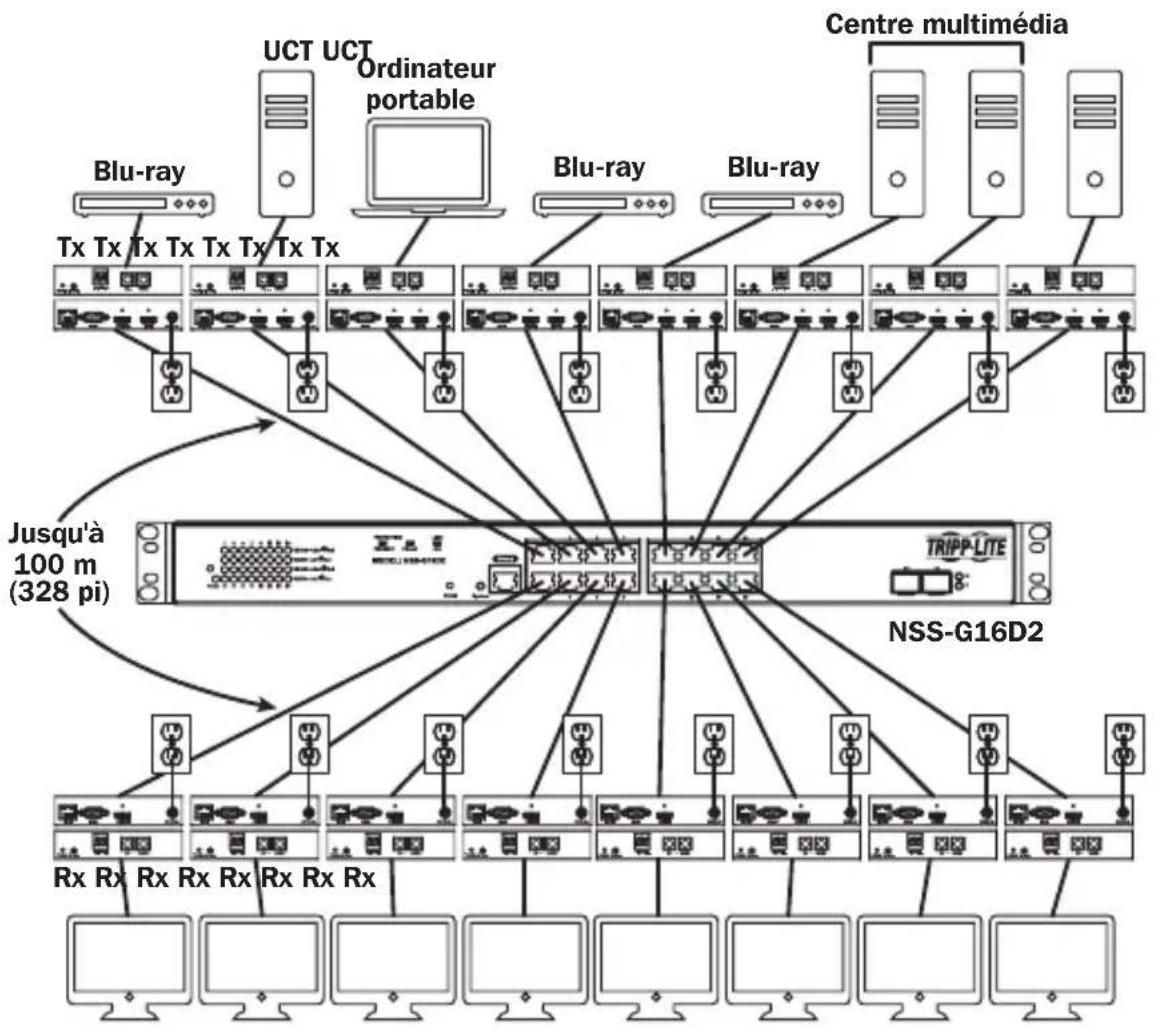

Aperçu de l'installation (tous les modèles)

Installation point à multipoint - Commutateur géné avec IGMP

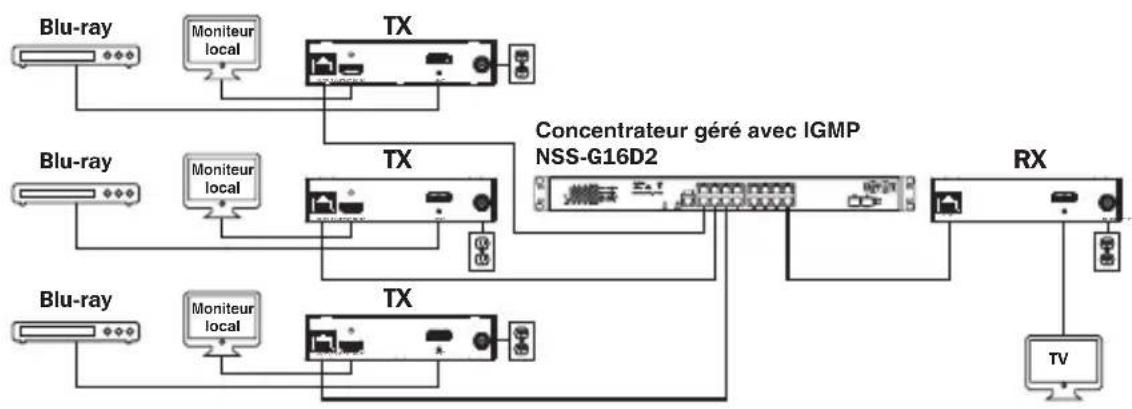

Trousse B160-103-HDSI

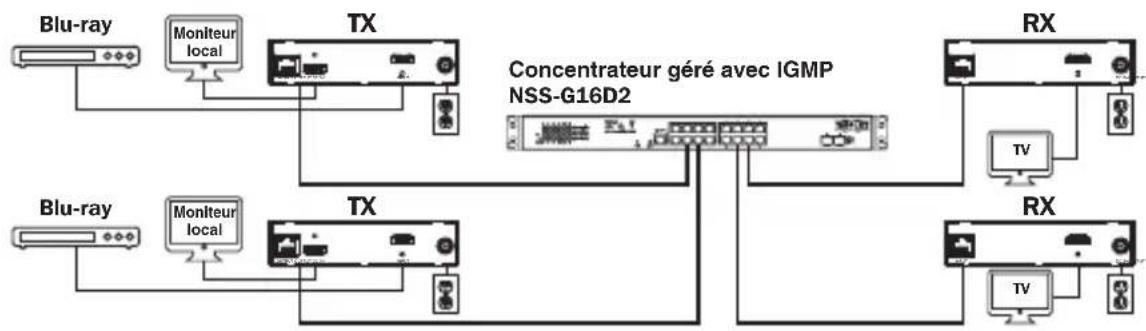

Trousse B160-301-HDSI

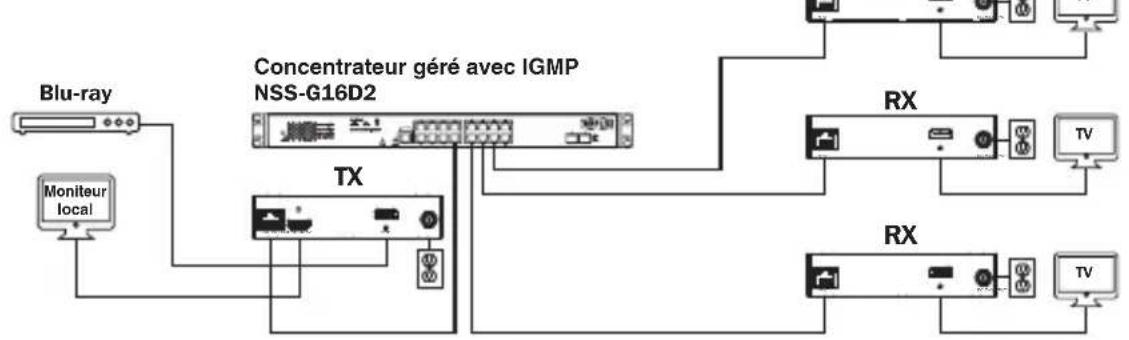

Trousse B160-202-HDSI

Installation point à multipoint - Commutateur géné avec IGMP

1. S'assurer que tout l'équipement à connecter est hors tension.
2. Raccorder la source audio/vidéo au port d'entrée du transmetteur (consulter Accessoires en option pour les cables audio/vidéo Tripp Lite disponibles).
3. (Facultatif) Raccorder le port DB9 de l'ordinateur au port série du transmetteur. Selon le modele, le port série sera DB9 ou 3,5 mm. Les modèles avec des prises de 3,5 mm incluent un adaptateur de 3,5 mm à DB9. Les modèles avec des ports DB9 exigent un cable DB9 RS-232 standard (vendu séparation) pour une connexion à un ordinateur.
4. (Facultatif) Raccarder le cable IR-OUT inclus au port IR-OUT sur le transmetteur. Placer le capteur et le cable dans un espace dégagé à la vue de l'appareil étant contrôle.

Remarque: Le cable IR-OUT recoit le signal de la télécommande et l'envoie à l'appareil étant contrôle (p. ex. lecteur Blu-ray).

1. (Facultatif) En utilisant un cable HDMI, raccorder un monitreur local au port de sortie HDMI du transmetteur (consulter Accessoires en option pour les cables HDMI Tripp Lite disponibles.
2. Configurer le numéro du canal (0 à 63 sont disponibles) sur l'avant du transmetteur au chiffre voulu en appuyant sur les boutons Up/Down (haut/bas). Ce numéro DOIT est le même sur tous les transmetteurs et tous les récepteurs faisant partie de l'installation. Si les transmetteurs et les récepteurs sont tous neufs, ils passeront par défaut au numéro de canal 0 et le canal peut demeurerinchangé jusqu'à l'installation.

Remarque: Un mecanisme de verrouillage empêche le changement accidentel du numero du canal. Une fois le numero du canal verrouillé, maintainir les boutons Up (haut) et Down (bas) jusqu'à ce que le numero du canal commence à clignoter. Naviguer ensuite jusqu'au canal voulu en utilisant les boutons Up/Down (haut/bas). Une fois le numero du canal voulu selectionné, verrouiller le numero de canal en retenant les boutons Up (haut) et Down (bas) jusqu'à ce que le numero du canal cesse de clignoter.

Installation point à multipoint - Commutateur géné avec IGMP

1. Raccorder le port de sortie RJ45 sur le transmetteur à un port RJ45 sur le commutateur de réseau en utilisant le cable Cat5e/6.

Remarque: La longueur maximale permise du cable du transmetteur au récepteur est de 100 m (328 pi).

Ne pas brancher le bloc d'alimentation externe au transmetteur pour l'instant. Le transmetteur ne doit pas etre mis sous tension avant que tout I'équipment audio/vidéo soit connecté et mis sous tension.
8. Pour raccorder un ou plusieurs transmetteurs supplémentaires, repeter les étapes 2 à 7.
9. Raccorder un moniteur au port de sortie audio/vidéo du récepteur (Consulter Accessoires en option pour les cables audio/vidéo Tripp Lite disponibles).
10. (Facultatif) Raccorder le port de série DB9 de l'appareil au port de série du récepteur. Selon le modèle, le port sériel sera DB9 ou 3,5 mm. Les modèles avec des prises de 3,5 mm incluent un adaptateur de 3,5 mm à DB9. Les modèles avec des ports DB9 exigent un cable DB9 RS-232 standard (vendu séparation) pour connecteur un apparéil.
11. (Facultatif) Raccorder le cable IR-IN inclus au port IR-IN du récepteur. Placer le capteur sur le cable IR-IN dans un espace dégagé à la vue de la télécommande.

Remarque: La cable IR-OUT accepts a signal of the telecommande and envoie à un apparéil étant contrôle à l'autre extrémité de l'installation.

Installation point à multipoint - Commutateur géné avec IGMP

1. Configurer le numéro du canal (0 à 63 sont disponibles) sur l'avant du récepteur au chiffre youlu en appuyant sur les boutons Up/Down (haut/bas). Ce numéro DOIT est le même sur tous les transmetteurs et tous les récepteurs faisant partie de l'installation. Si les transmetteurs et les récepteurs sont tous neufs, ils passeront par défaut au numéro de canal 0 et le canal peut demeurer inchangé jusqu'à l'installation.

Remarque: Un mécanisme de verrouillage empêche le changement accidentel du numéro du canal. Une fois le numéro du canal verrouillé, maintainir les boutons Up (haut) et Down (bas) jusqu'à ce que le numéro du canal commence à clignoter. Naviguer ensuite jusqu'au canal voulu en utilisant les boutons Up/Down (haut/bas). Une fois le numéro du canal voulu selectionné, verrouiller le numéro de canal en retenant les boutons Up (haut) et Down (bas) jusqu'à ce que le numéro du canal cesse de clignoter.

1. Raccorder le port d'entrée RJ45 sur le récepteur à un port RJ45 sur le commutateur de réseau en utilisant le cable Cat5e/6.

Remarque: La longueur maximale permise du cable du récepteur au commutateur est de 100 m (328 pi).

Ne pas connecter le bloc d'alimentation externe au récepteur pour l'instant. Le récepteur ne doit pas être mis sous tension avant que tout l'équipment audio/vidéo soit connecté et mis sous tension.

1. Pour raccorder des récepteurs supplémentaires, repeter les étapes 9 à 13.
2. Mettre sous tension tous les apparéils connectés.
3. Raccorder le bloc d'alimentation externe à tous les transmetteurs et tous les récepteurs faisant partie de l'installation, puis brancher les blocs d'alimentation externes dans des parasurtenseurs, des onduleurs ou des unités de distribution de puissance (PDU) Tripp Lite.

Utilisation de l'Installation point à multipoint - Commutateur géné avec IGMP

Remarques :

• Les prolongateurs audio/vidéo de série B160 sur IP sont conçus pour être utilisés avec un commutateur de réseau dédié. Le raccordement de prolongateurs IP à un commutateur utilisé avec d'autres équipements de reseauutage entraînera une dégradation de la performance du produit ou le rendra non fonctionnel.

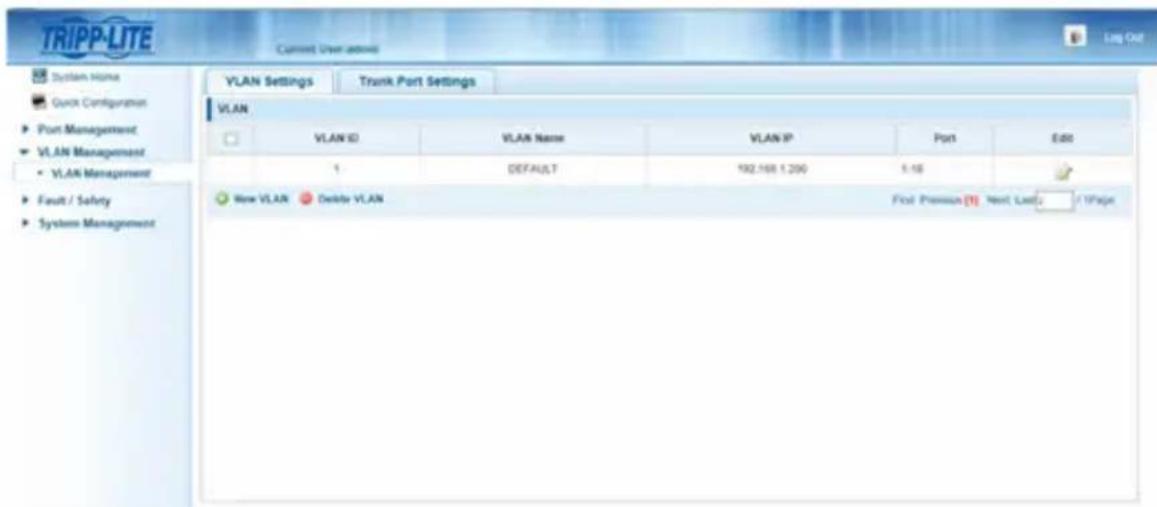

• Le commutateur illustré sur les captures d'écran des modèles figurant dans les étapes ci-dessous est un commutateur de réseau Tripp Lite NSS-G16D2. Le fonctionnement des différents commutateurs variera selon les modèles.

• Se connecter à l'interface de l'utilisateur du commutateur de réseau.

• Naviguer jusqu'à la section Gestion du réseau local virtuel.

Utilisation de l'Installation point à multipoint - Commutateur géné avec IGMP

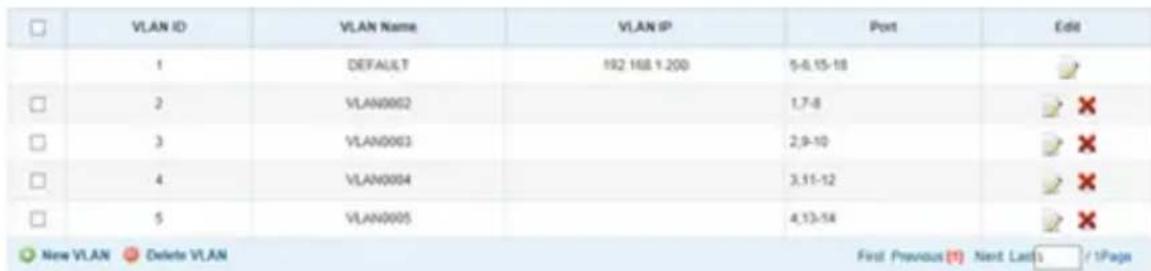

1. Dans la section Gestion du réseau local virtuel, créé un nouveau réseau local virtuel pour chaque transmetteur faisant partie de l'installation. Le numéro du port du transmetteur devrait toujours être le premier chiffre du réseau local virtuel, suivi des nombres des ports (separés par des virgules) de tous les récepteurs qui transmettront de l'audio/video vers et à partir du transmetteur sélectionné. La capture d'écran ci-dessous illustré le réseau local virtuel pour quatre transmetteurs (VLAN0002 à VLAN0005). VLAN0002 représentée le transmetteur raccordé au port 1, dont l'audio/video est transmis aux récepteurs raccordés aux ports 7 et 8. De la même façon, VLAN0003 représentée le transmetteur raccordé au port 2, dont l'audio/video est transmis aux récepteurs raccordés aux ports 9 et 10.

1. Pour modifier la source de l'audio/video sur un récepteur, se rendre au réseau local virtuel des transmetteurs liés et le modifier pour ajouter/ supprimer les ports souhaités.

2. Au fur et à mesure que de nouveaux transmetteurs et de nouveaux récepteurs sont ajoutés à l'installation, ajouter simplement des reseaux locaux virtuels supplémentaires pour les nouveaux transmetteurs et ajouter les nouveaux récepteurs aux reseaux locaux virtuels des transmetteurs concernés.

Installation point à multipoint - Commutateur non géré

Remarques :

• Les installations avec commutateur non gere sont limitées à deux transmetteurs. Le nombre de récepteurs est limite au nombre de ports restants sur le commutateur non gere.
• Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne correctement avant de tirer les cables à travers les plafonds/murs.
• Pour obtenir la distance et la performance maximales, utiliser un cable Cat5e/6 à fils rigides 0,2 mm² (24 AWG). L'utilisation d'un cable à fils à toron ou d'un cable dont le calibre est supérieur (mm² ou AWG) donna sera lieu à une distance d'extension plus courte. Un cable dont le calibre est supérieur ( comme 0,13 mm² [26 AWG]) a une capacité de transmission plus limite qu'un cable dont le calibre est inférieur. Tous les cables Cat6 de la série N202 de Tripp Lite sont faits de câblage à fils rigides de 0,2 mm² (24 AWG). Des longueurs prolongées de cable Cat6a à fils rigides de 0,26 mm² (23 AWG) sont disponibles auprès de Tripp Lite sur commande spéciale.
• Les prolongateurs audio/video de série B160 sur IP sont conçus pour être utilisés avec un commutateur de réseau dédié. Le raccordement de prolongateurs IP à un commutateur utilisé avec d'autres équipements de reseauage entraînera une dégradation de la performance du produit ou le rendra non fonctionnel.
• Le diagramme d'installation à la page suivante illustré uniquement des transmetteurs et des récepteurs HDMI, mais n'importe qu'elle combinaison de transmetteurs et récepteurs (p. ex. video composante, DisplayPort, HDMI, VGA) peut être utilisé.
• Le schéma d'installation à la page suivante illustré uniquement les connexions requises. Les connexions facultatives ( comme les cables IR-IN et IR-OUT) ne sont pas illustrées.

Installation point à multipoint - Commutateur non géré

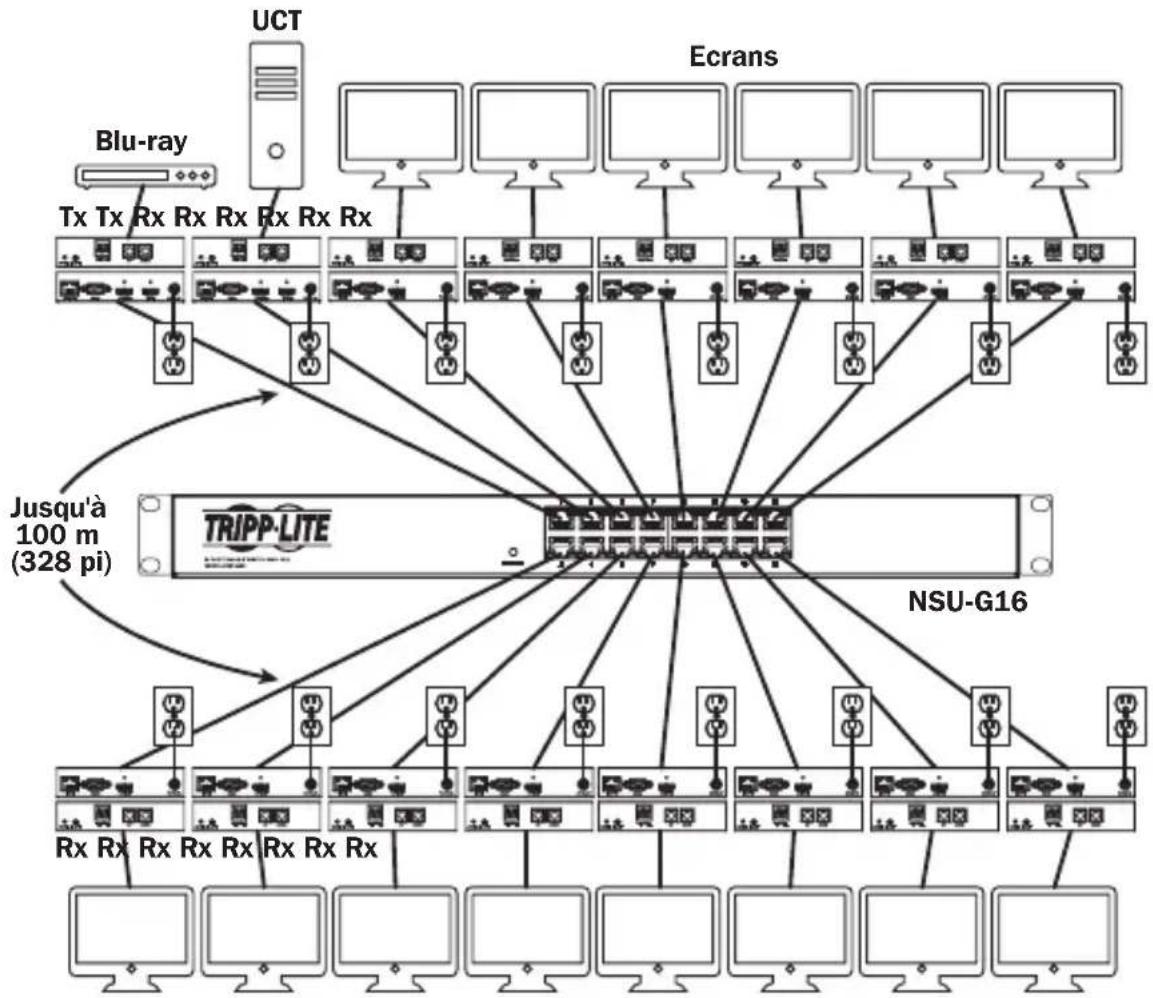

Aperçu de l'installation (tous les modèles)

1. S'assurer que tout l'équipement à connecter est hors tension.

2. Raccorder la source audio/video au port d'entrée du transmetteur (consulter Accessoires en option pour les cables audio/video Tripp Lite disponibles).

Installation point à multipoint - Commutateur non géré

1. (Facultatif) Raccorder le port DB9 de l'ordinateur au port série du transmetteur. Selon le modele, le port série sera DB9 ou 3,5mm . Les modèles avec des prises de 3,5mm incluent un adaptateur de 3,5mm à DB9. Les modèles avec des ports DB9 exigent un cable DB9 RS-232 standard (vendu séparation) pour une connexion à un ordinateur.
2. (Facultatif) Raccorder le cable IR-OUT inclus au port IR-OUT sur le transmetteur. Placer le capteur sur le cable IR-OUT dans un espace dégagé à la vue de l'appareil étant contrôle.

Remarque: Le cable IR-OUT recoit le signal de la télécommande et l'envoie à l'appareil étant contrôle (p. ex. lecteur Blu-ray).

1. (Facultatif) En utilisant un cable HDMI, raccorder un monitreur local au port de sortie HDMI du transmetteur (consulter Accessoires en option pour les cables HDMI Tripp Lite disponibles.
2. Configurer le numéro du canal (0 à 63 sont disponibles) sur l'avant du transmetteur au chiffre youlu en appuyant sur les boutons Up/Down (haut/bas). Les numéro des canaux de tous les transmetteurs faisant partie de l'installation DOIVENT être différents.

Remarque: Un mecanisme de verrouillage empêche le changement accidentel du numero du canal. Une fois le numero du canal verrouillé, maintainir les boutons Up (haut) et Down (bas) jusqu'à ce que le numero du canal commence à clignoter. Naviguer ensuite jusqu'au canal youlu en utilisant les boutons Up/Down (haut/bas). Une fois le numero du canal youlu selectionné, verrouiller le numero de canal en retenant les boutons Up (haut) et Down (bas) jusqu'à ce que le numero du canal)cesse de clignoter.
7. Raccorder le port de sortie RJ45 sur le transmetteur à un port RJ45 sur le commutateur de réseau en utilisant le cable Cat5e/6.

Remarque: La longueur maximale permise du cable du recepteur au commutateur est de 100 m (328 pi).

Ne pas brancher le bloc d'alimentation externe au transmetteur pour l'instant. Le transmetteur ne doit pas etre mis sous tension avant que tout I'équipment audio/vidéo soit connecté et mis sous tension.

Installation point à multipoint - Commutateur non géré

1. Pour raccorder un transmetteur supplémentaire, repeter les étapes 2 à 7.
2. Raccorder un moniteur au port de sortie audio/video du récepteur (Consulter Accessoires en option pour les cables audio/video Tripp Lite disponibles).
3. (Facultatif) Raccorder le port de série DB9 de l'appareil au port de série du récepteur. Selon le modele, le port sériel sera DB9 ou 3,5 mm. Les modèles avec des prises de 3,5 mm incluent un adaptateur de 3,5 mm à DB9. Les modèles avec des ports DB9 exigent un cable DB9 RS-232 standard (vendu séparation) pour connecteur un appareil.
4. (Facultatif) Raccorder le cable IR-IN inclus au port IR-IN du récepteur. Placer le capteur sur le cable IR-IN dans un espace dégagé à la vue de la télécommande.

Remarque: La cable IR-OUT accepts a signal of the telecommande and l'envoie à un apparéil étant contrôle à l'autre extrémité de l'installation.

1. Configurer le numéro du canal (0 à 63 sont disponibles) sur l'avant du récepteur afin qu'il corresponde au numéro du canal du transmetteur dont l'audio/video recherche en appuyant sur les boutons Up/Down (haut/bas).

Remarque: Un mecanisme de verrouillage empêche le changement accidentel du numero du canal. Une fois le numero du canal verrouillé, maintainir les boutons Up (haut) et Down (bas) jusqu'à ce que le numero du canal commence à clignoter. Naviguer ensuite jusqu'au canal voulu en utilisant les boutons Up/Down (haut/bas). Une fois le numero du canal voulu selectionné, verrouiller le numero de canal en retenant les boutons Up (haut) et Down (bas) jusqu'à ce que le numero du canal cesse de clignoter.

Installation point à multipoint - Commutateur non géré

1. Raccorder le port d'entrée RJ45 sur le récepteur à un port RJ45 sur le commutateur de réseau en utilisant le cable Cat5e/6.

Remarque: La longueur maximale permise du cable du récepteur au commutateur est de 100 m (328 pi).

Ne pas connecter le bloc d'alimentation externe au récepteur pour l'instant. Le récepteur ne doit pas être mis sous tension avant que tout l'équipment audio/vidéo soit connecté et mis sous tension.

1. Pour raccorder des récepteurs supplémentaires, repeter les étapes 9 à 13.
2. Mettre sous tension tous les apparèils connectés.
3. Raccorder le bloc d'alimentation externe à tous les transmetteurs et tous les récepteurs faisant partie de l'installation, puis brancher les blocs d'alimentation externes dans des parasurtenseurs, des onduleurs ou des unités de distribution de puissance (PDU) Tripp Lite.
4. Une fois l'appareil en marche, modifier le signal de la source du moniteur en changeant simplement le canal du récepteur correspondant afin qu'il corresponde à celui du transmetteur avec le signal de la source recherche.

Dépannage

S'il n'est pas possible d'obtenir une image acceptable après avoir suivi les instructions d'installation, suivre les conseils de dépannage ci-dessous :

1. Les blocs d'alimentation externes inclus sont-ils connectés et branchés à une source en bon état de fonctionnement? Pour que le produit fonctionne correctement, il doit être connecté à une source d'alimentation externe et alimenté par cette-ci.
2. L'alimentation des apparèils connectés a-t-elle été mise hors tension avant l'installation? Sinon, redémarrer tous les apparèils connectés.
3. Les apparèils audio/vidéo connectés ont-ils été mis sous tension avant les transmetteurs et les récepteurs? Sinon, débrancher l'alimentation de tous les transmetteurs et de tous les récepteurs, puis les remettre sous tension.
4. Quelle résolution cherchez-vous à obtenir? S'assurer que l'installation se situe à l'intérieur de la distance maximale et que les caractéristiques techniques de la résolution sont prises en charge par le modèle comme mentionné dans la section Caracteristiques du produit de ce manuel. S'il n'est pas possible d'obtenir une image acceptable, essayer de réduire la résolution video de l'ordinateur ou d'ajuster le taux de rafraîchissement.
5. Quel type de câblage est utilisé durant l'installation? Le câblage de qualité inférieure peut entraîner une mauvaise performance. Il est important d'utiliser des cables qui prennt en charge la résolution video recherche. Pour obtenir la distance et une résolution maximales, utiliser un cable Cat5e/6 à fils rigides de 0,2 mm² (24 AWG) ou un cable Cat6a à fils rigides de 0,26 mm² (23 AWG). Les cables Cat6 de la série N202 de Tripp Lite utilisent des fils rigides de 0,2 mm² (24 AWG); il en est de même pour les cables au mètre N022-01K-GY (Cat5) et N222-01K-GY. Les cables audio/video utilisés doivent également prendre en charge la résolution video recherche. Les cables bon marché et de mauvaise qualité peuvent ne pas prendre en charge la résolution maximale. Il est recommendé d'utiliser les cables Tripp Lite mentionnés dans la section Accessoires en option de ce manuel.

Dépannage

1. Tester les cables pour s'assurer qu'il fonctionnent correctement. Par exemple, brancher le cable audio-video entre une source et un moniteur en bon état de fonctionnement pour s'assurer qu'il n'est pas défectueux. Pour le cable Cat5e/6, le raccarder entre un ordinateur et un réseau pour vérifier qu'il s'établit une connexion réseau.
2. Vérifier le cable pour s'assurer de l'absence de tout dommage qui aurait pu survenir durant l'installation. Si un connecteur de cable est desserré après avoir été tiré à travers les plafonds/murs, ou si la gaine du cable est endommagée, exposant ainsi le cable, il ne sera pas possible d'atteindre la performance maximale.
3. Le transmetteur/les transmetteurs ou le récepteur/les récepteurs se trouve-t-il/se trouvent-ils dans un endroit où ils sont exposés à des températures élevées? Si le produit surchauffe, il ne fonctionnera pas correctement.
4. Ne pas configurer des nombres de canaux identiques pour les transmetteurs dans une installation avec commutateur non gere. Une telle praticque ferait en sorte qu'aucun signal ne serait affiché sur les moniteurs raccordés aux récepteurs affectés au même numéro de canal. Si cela se produit, changer les nombres des canaux des transmetteurs pour des nombres uniques et attribuer le numéro de canal souhaité aux récepteurs concernés. Si audio-video ne se réaffiche pas après avoir effectué cette opération, débrancher l'alimentation du transmetteur et des récepteurs concernés, attendre 10 secondes, puis rebrancher l'alimentation.
5. Ne pas raccorder plus de deux transmetteurs dans une installation avec commutateur non géré. Les installations avec commutateur non géré sont limitées à deux transmetteurs, et le nombre de récepteurs étant limite au nombre de ports restants sur le commutateur non géré.

Dépannage

1. Ne pas raccarder d'autre équipement de reseauutage au commutateur de reseau. Les prolongateurs audio/vidéo de série B160 sur IP sont conçus pour être utilisés avec un commutateur de reseau dédié. Leur raccordement à un commutateur utilisé avec d'autres équipements de reseauutage entraînera une dégradation de la performance du produit ou le rendra non fonctionnel.

Garantie

Garantie d'un an

Tripp Lite garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période d'un (1) an à partir de la date d'achat initiale. La responsabilité de Tripp Lite, en vertu de la presente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir réparation sous cette garantie, vous doivent obtaining un nombre d'autorisation de retard de matériel (« RMA ») auprès de Tripp Lite ou d'un centre de réparation autorisé par Tripp Lite. Les produits doivent être returnés à Tripp Lite ou à un centre de réparation autorisé par Tripp Lite en port prépayé et être accompanies d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une néligence ou à une application abusive, ou ayant été alteré ou modifié d'une façon quelconque.

SAUF INDICATION CONTRAIRE DANS LES PRESENTES, Tripp Lite N'EMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITE COMMERCIALE ET D'ADEQUATION À UN USAGEPARTICULIER. Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, Tripp Lite NE POURRA EN AUCUN CAS ÉTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPEÇAUX, FORTUIITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÉME SI AYANT ÉTÉ AVISEE DE L'EVENTUALITE DE TELS DOMMAGES. Plus précisé, Tripp Lite ne pourra être tenu responsable de coûts, telis que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

La politique de Tripp Lite en est une d'amélioration continue. Les specifications sont sujettes à changement sans préavis. Les produits réels peuvent différer légarement des photos et des illustrations.
