Tipo de producto	Receptor USB 2.0 (Kit de extensión)
Marca	Tripp Lite
Modelo	B203-101-POC
Versión USB compatible	USB 2.0 (480 Mbit/s), retrocompatible USB 1.1
Distancia máxima de extensión	50 m (164 pies)
Conectores del receptor	1 x RJ45, 1 x USB-A (periférico), 1 x USB Micro-B (alimentación externa)
Alimentación	Power over Cable (PoC) vía cable Cat5; posibilidad de alimentación externa mediante puerto USB Micro-B para periféricos exigentes
Instalación	Plug-and-Play, no requiere controladores
Sistemas operativos compatibles	Windows, macOS, Linux
Temperatura de funcionamiento	0 a 50 °C (32 a 122 °F)
Temperatura de almacenamiento	-20 a 70 °C (-4 a 158 °F)
Dimensiones del receptor (Alto x Ancho x Profundidad)	15 x 60 x 26 mm (0,59 x 2,36 x 1,02 pulg)
Garantía	Garantía limitada de un año
Contenido del paquete	Emisor, receptor, manual de usuario
Mantenimiento	No requiere mantenimiento especial; limpiar con un paño seco
Seguridad	No superar los 50 m de cable Cat5; evitar la humedad y las temperaturas extremas
Reparabilidad	Garantía limitada de un año; no se proporcionan piezas de repuesto

Preguntas frecuentes - B203101POC Tripp Lite

¿Qué significa PoC (Power Over Cable)?

El PoC permite alimentar el receptor directamente a través del cable Cat5, sin necesidad de alimentación externa adicional en la mayoría de los casos.

¿Cuál es la distancia máxima entre el emisor y el receptor?

La distancia máxima es de 50 metros (164 pies) con un cable Cat5e/6 de calidad.

¿Puedo usar este receptor con periféricos USB 3.0?

Este receptor está diseñado para USB 2.0 (480 Mbit/s). Puede funcionar con periféricos USB 3.0, pero la velocidad se limitará a la de USB 2.0.

¿Cómo instalar el receptor B203-101-POC?

Conecte el emisor a un puerto USB de la computadora, conecte el emisor y el receptor con un cable Cat5e/6, luego conecte sus periféricos USB al receptor. No se necesitan controladores.

¿El receptor necesita alimentación externa?

No, gracias al PoC, la alimentación pasa por el cable Cat5. Sin embargo, si conecta periféricos que consuman mucha energía, use el puerto USB Micro-B del receptor para agregar alimentación externa.

¿Qué cables Cat5 se recomiendan?

Se recomienda usar un cable Cat5e o Cat6 de pares trenzados no blindados (UTP) o blindados (STP) para un rendimiento óptimo.

¿Este receptor es compatible con impresoras y escáneres?

Sí, es compatible con todos los periféricos USB 2.0, como impresoras, escáneres, ratones, teclados, discos duros externos y cámaras web.

¿Puedo usar este kit con una consola de juegos?

Sí, siempre que la consola tenga un puerto USB 2.0 y el periférico conectado sea compatible con USB 2.0.

¿Qué hacer si el periférico no se reconoce?

Verifique que todos los cables estén correctamente conectados, que la distancia no exceda los 50 m, y que el periférico funcione directamente en la computadora sin extensión. También intente reiniciar la computadora.

¿Cuál es la garantía de este producto?

Tripp Lite ofrece una garantía limitada de un año contra defectos de materiales y mano de obra.

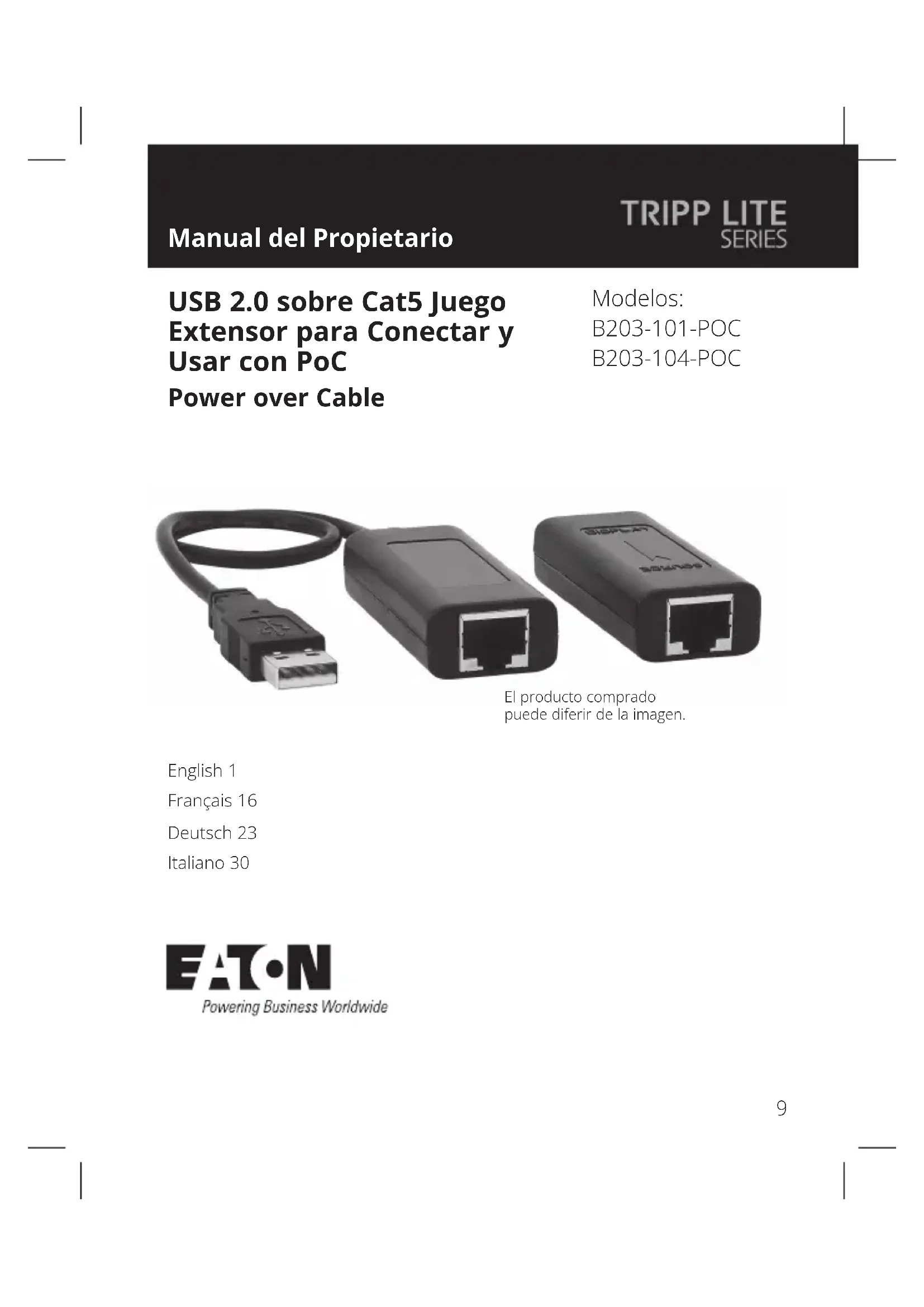

MANUAL DE USUARIO B203101POC Tripp Lite

USB 2.0 sobre Cat5 Juego

Extensor para Conectar y

Usar con PoC

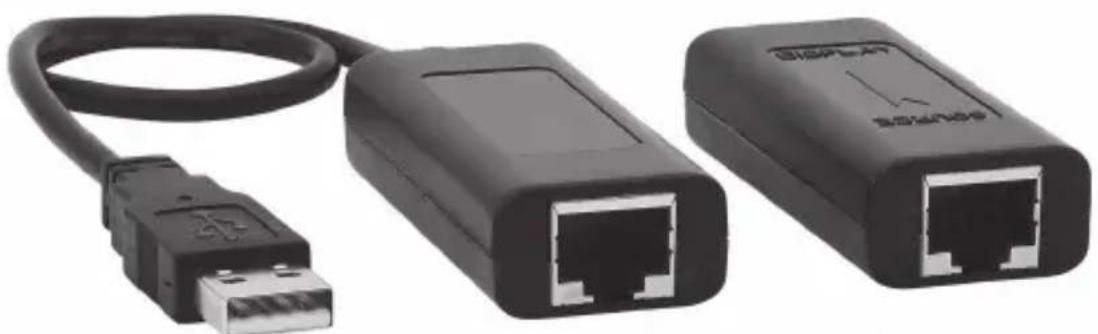

Power over Cable

Modelos:

B203-101-POC

B203-104-POC

El producto comprado puede diferir de la imagen.

English 1

Français 16

Deutsch 23

Italiano 30

EAT•N

Características del Producto

• El B203-101-POC extiende una señal USB 2.0 hasta a 50 m [164 pies] de la fuente
• El B203-104-POC le permite conectar cuatro dispositivos USB 2.0 hasta a 50 m [164 pies] de la fuente
• Soporta velocidades de transferencia de datos USB 2.0 de hasta 480 Mbps
• La tecnología PoC proporciona energía a los receptores mediante cable Cat6
• Es compatible con el USB 1.1
• Conectar y usar; no requiere software ni controladores
• Compatible con todos los principales sistemas operativos

El Paquete Incluye

• Transmisor B203-101-POC o B203-104-POC
• Receptor B203-101-POC o B203-104-POC
- Manual del Propietario

Accesorios Opcionales

• Cable Patch Snagless Cat6 de la Serie N202
• Cables USB 2.0 de la Serie U022
• Cables Reversibles USB2.0 de la Serie UR022
• Cables USB 2.0 Mini-B de 5 Pines de la Serie U030
• Cables USB 2.0 Mini-B Reversible de 5 Pines de la Serie UR030
• Cables USB 2.0 Micro-B de la Serie U050
• Cables USB 2.0 Micro-B Reversible de la Serie UR050

Instalación

Nota: Haga pruebas para asegurarse de que toda la instalación funcione correctamente antes de jalar los cables a través de techos o paredes.

1. Conecte el cable USB incorporado en la unidad transmisora a un puerto USB disponible en su computadora.
2. Conecte los puertos RJ45 de las unidades transmisora y receptora usando cable Cat5e / Cat6.

Nota: La distancia entre las unidades transmisora y receptora no debe ser mayor a 50 m [164 pies].

1. Conecte un dispositivo USB 2.0 a cada puerto disponible en la unidad receptora.

2. (Opcional) Si conecta dispositivos que consumen mucha energía, use el puerto USB Micro-B en el receptor para agregar alimentación externa.

Diagramas de Instalación

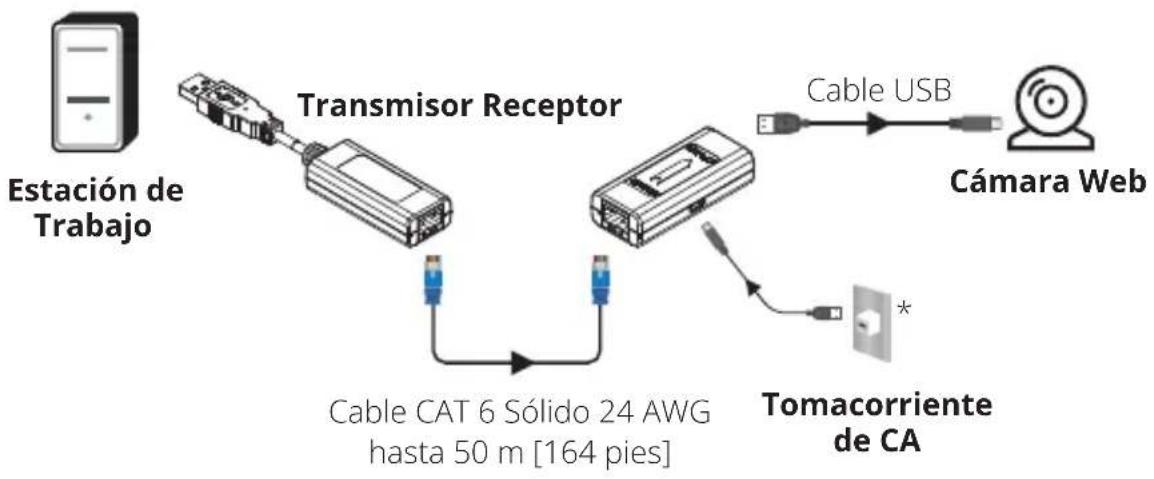

B203-101-POC


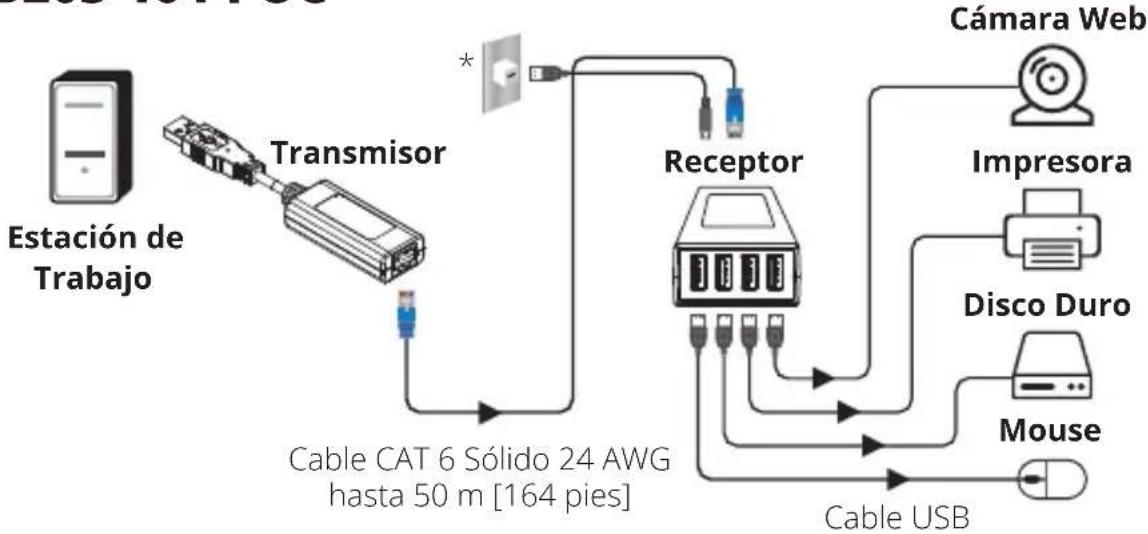

B203-104-POC

* Al conectar el receptor a dispositivos de alta potencia, agregue alimentación externa mediante su puerto USB Micro-B.

Especificaciones

Especificación	B203-101-POC B203-1	04-POC
Versiones de USB Soportadas	USB 2.0 (480 Mbps), USB 1.1 (12 Mbps)
Puertos del Transmisor	(x1) RJ45
Puertos del Receptor	(x1) RJ45 ; (x1) USB-A ; (x1) USB Micro-B	(x1) RJ45 ; (x4) USB-A ; (x1) USB Micro-B
Clavija del Transmisor	USB-A
Distancia Máxima de Extensión	50 m [164 pies]
Temperatura de Operación	0 °C a 50 °C [32 °F a 122 °F]
Temperatura de Almacenamiento	-20 °C a 70 °C [-4 °F a 158 °F]
Dimensiones del Transmisor (Al x An x Pr)	15 x 365 x 26 mm [0.59"x 14.36" x 1.02"]
Dimensiones del Receptor (Al x An x Pr)	15 x 60 x 26 mm [0.59" x 2.36" x 1.02"]	50 x 26 x 62 mm [1.95" x 1.00" x 2.42"]

Garantía

Garantía Limitada por 1 Año

Garantizamos por un (1) año a partir de la fecha de compra inicial que nuestros productos no presentan defectos de materiales ni de mano de obra. Nuestra obligación bajo esta garantía está limitada a la reparación o reemplazo (a su entera discreción) de cualquier producto defectuoso. Antes de devolver cualquier equipo para reparación, visite Tripplite.Eaton.com/support/product-returns. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de alguna manera.

SALVO POR LO QUE SE INDICÓ AQUÍ, NO OTORGAMOS GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN PROPÓSITO PARTICULAR. Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador.

SALVO POR LO QUE SE INDICÓ ANTERIORMENTE, EN NINGÚN CASO SEREMOS RESPONSABLES POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Específicamente, no somos responsables por ningún costo, como pérdida de ganancias o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamos de terceros o de cualquier otra forma.

Garantía

Información de Cumplimiento de WEEE para Clientes y Recicladores (Unión Europea)

Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos (WEEE) y regulaciones aplicables, al adquirir un equipo eléctrico y electrónico nuevo de Eaton, los clientes están obligados a:

• Enviar para reciclaje equipos viejos del mismo tipo y en el mismo número (esto varía de un país a otro)
• Devolver el equipo nuevo para fines de reciclaje una vez que finalmente se convierta en residuo

Eaton tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales.

Todos los derechos reservados

Publicación No. 23-08-356 /

93-3BC4_RevB

Septiembre de 2023

933BC4

Eaton es una marca registrada.

Todas las marcas registradas son propiedad de sus respectivos propietarios.
