B203101POC - Recepteur Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur USB 2.0 (Kit d'extension)
Marque	Tripp Lite
Modèle	B203-101-POC
Version USB prise en charge	USB 2.0 (480 Mbit/s), rétrocompatible USB 1.1
Distance maximale d'extension	50 m (164 pi)
Connecteurs récepteur	1 x RJ45, 1 x USB-A (périphérique), 1 x USB Micro-B (alimentation externe)
Alimentation	Power over Cable (PoC) via câble Cat5 ; possibilité d'alimentation externe via port USB Micro-B pour périphériques gourmands
Installation	Plug-and-Play, aucun pilote requis
Systèmes d'exploitation compatibles	Windows, macOS, Linux
Température de fonctionnement	0 à 50 °C (32 à 122 °F)
Température de stockage	-20 à 70 °C (-4 à 158 °F)
Dimensions du récepteur (H x L x P)	15 x 60 x 26 mm (0,59 x 2,36 x 1,02 po)
Garantie	Garantie limitée d'un an
Contenu de l'emballage	Émetteur, récepteur, manuel d'utilisation
Entretien	Aucun entretien particulier requis ; nettoyer avec un chiffon sec
Sécurité	Ne pas dépasser 50 m de câble Cat5 ; éviter l'humidité et les températures extrêmes
Réparabilité	Garantie limitée d'un an ; pas de pièces détachées fournies

FOIRE AUX QUESTIONS - B203101POC Tripp Lite

Que signifie PoC (Power Over Cable) ?

Le PoC permet d'alimenter le récepteur directement via le câble Cat5, sans besoin d'alimentation externe supplémentaire dans la plupart des cas.

Quelle est la distance maximale entre l'émetteur et le récepteur ?

La distance maximale est de 50 mètres (164 pieds) avec un câble Cat5e/6 de qualité.

Puis-je utiliser ce récepteur avec des périphériques USB 3.0 ?

Ce récepteur est conçu pour USB 2.0 (480 Mbit/s). Il peut fonctionner avec des périphériques USB 3.0 mais la vitesse sera limitée à celle de l'USB 2.0.

Comment installer le récepteur B203-101-POC ?

Branchez l'émetteur sur un port USB de l'ordinateur, reliez l'émetteur et le récepteur avec un câble Cat5e/6, puis connectez vos périphériques USB au récepteur. Aucun pilote n'est nécessaire.

Le récepteur nécessite-t-il une alimentation externe ?

Non, grâce au PoC, l'alimentation passe par le câble Cat5. Toutefois, si vous connectez des périphériques très gourmands en énergie, utilisez le port USB Micro-B du récepteur pour ajouter une alimentation externe.

Quels câbles Cat5 sont recommandés ?

Il est recommandé d'utiliser un câble Cat5e ou Cat6 à paires torsadées non blindées (UTP) ou blindées (STP) pour une performance optimale.

Ce récepteur est-il compatible avec les imprimantes et scanners ?

Oui, il est compatible avec tous les périphériques USB 2.0 tels que les imprimantes, scanners, souris, claviers, disques durs externes et webcams.

Puis-je utiliser ce kit avec une console de jeux ?

Oui, tant que la console dispose d'un port USB 2.0 et que le périphérique connecté est compatible USB 2.0.

Que faire si le périphérique n'est pas reconnu ?

Vérifiez que tous les câbles sont correctement branchés, que la distance ne dépasse pas 50 m, et que le périphérique fonctionne directement sur l'ordinateur sans extension. Essayez également de redémarrer l'ordinateur.

Quelle est la garantie de ce produit ?

Tripp Lite offre une garantie limitée d'un an contre les défauts de matériaux et de fabrication.

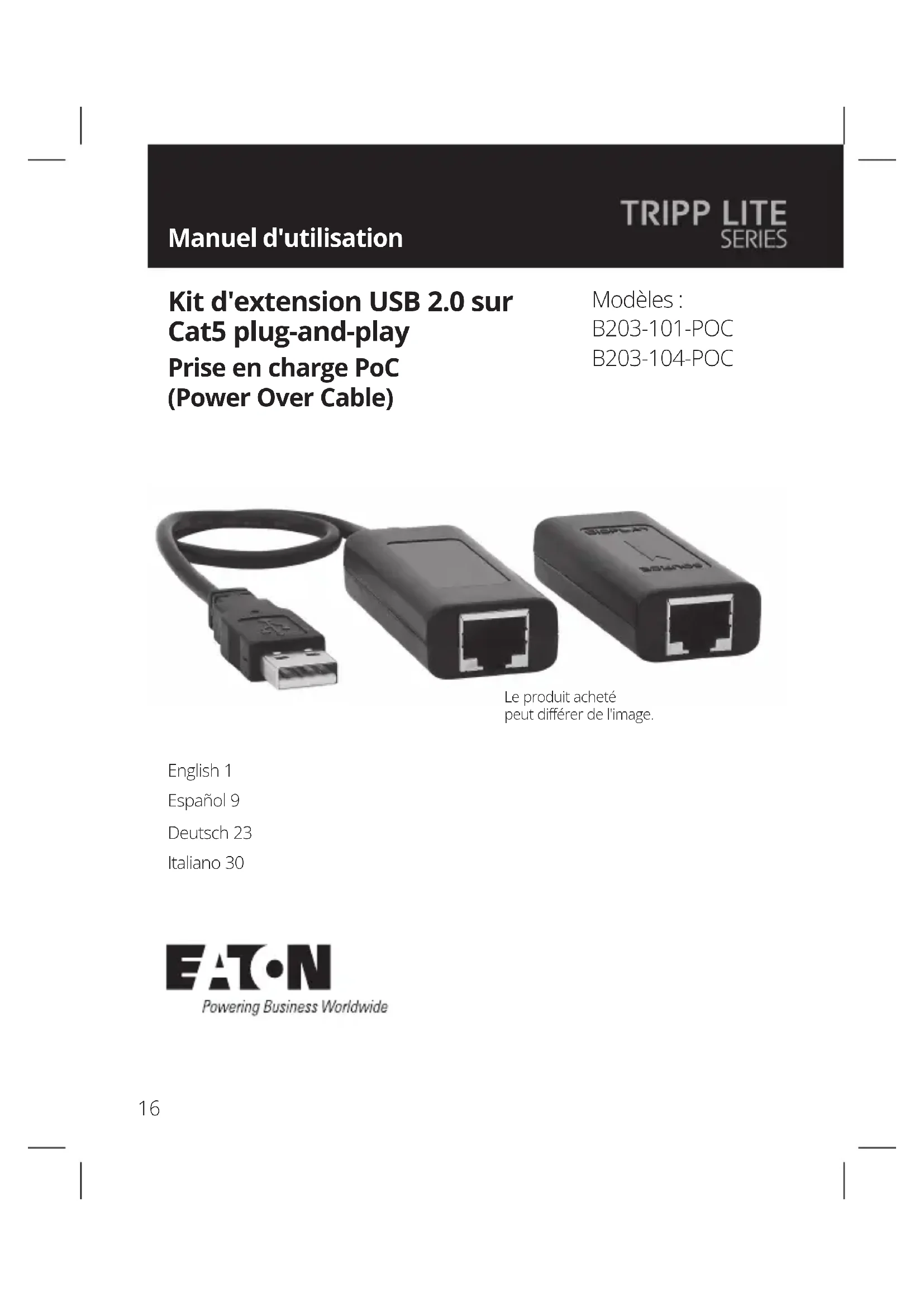

MODE D'EMPLOI B203101POC Tripp Lite

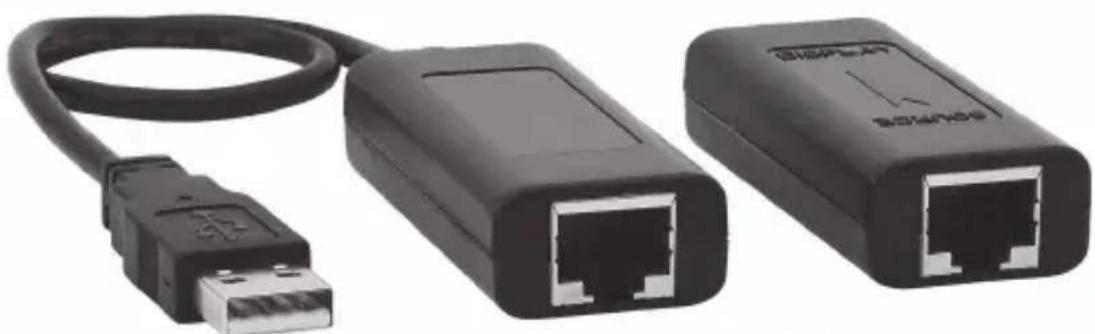

Kit d'extension USB 2.0 sur Cat5 plug-and-play

Prise en charge PoC (Power Over Cable)

Modèles :

B203-101-POC

B203-104-POC

Le produit acheté peut différer de l'image.

English 1

Español 9

Deutsch 23

Italiano 30

EATON

Caractéristiques du produit

• B203-101-POC prolonge un signal USB 2.0 jusqu'à 50 m (164 pi) à de la source
  • Le B203-104-POC vous permet de connecter quatre périphériques USB 2.0 jusqu'à 50 m (164 pi) de la source
• Prend en charge les taux de transfert de données de l'USB 2.0 jusqu'à 480 Mbit/s
• La technologie Power over Cable (PoC) permet d'alimenter les récepteurs via un câble Cat5.
  • Rétrocompatible avec USB 1.1
• Plug-and-Play; pas de logiciels ni de pilotes requis
• Compatible avec tous les principaux systèmes d'exploitation

Contenu de l'emballage

• Émetteur B203-101-POC ou B203-104-POC
• Récepteur B203-101-POC ou B203-104-POC
• Manuel d'utilisation

Accessoires disponibles en option

• Câbles de brassage anti-coupure Cat6 série N202
  • Câbles USB 2.0 série N202
  • Câbles USB 2.0 réversibles série UR022
• Câbles mini-B USB 2.0 à 5 broches série U030
• Câbles mini-B USB 2.0 réversibles à 5 broches série U030
  • Câbles micro-B USB 2.0 série U050
• Câbles micro-B USB 2.0 réversibles série U050

Installation

Remarque : testez l'installation pour vous assurer qu'elle fonctionne correctement avant de tirer les câbles à travers des plafonds ou des murs.

1. Connectez le câble USB intégré à l'unité émettrice à un port USB disponible sur votre ordinateur.
2. Connectez les ports RJ45 de l'émetteur et du récepteur à l'aide d'un câble Cat5e/6.

Remarque : la distance entre l'émetteur et le récepteur ne doit pas dépasser 50 m (164 pi).

1. Connectez un périphérique USB 2.0 à chaque port disponible sur l'unité réceptrice.

2. (En option) Si vous connectez un ou plusieurs appareils gourmands en énergie, utilisez le port USB Micro-B du récepteur pour ajouter une alimentation externe.

Diagrammes d'installation

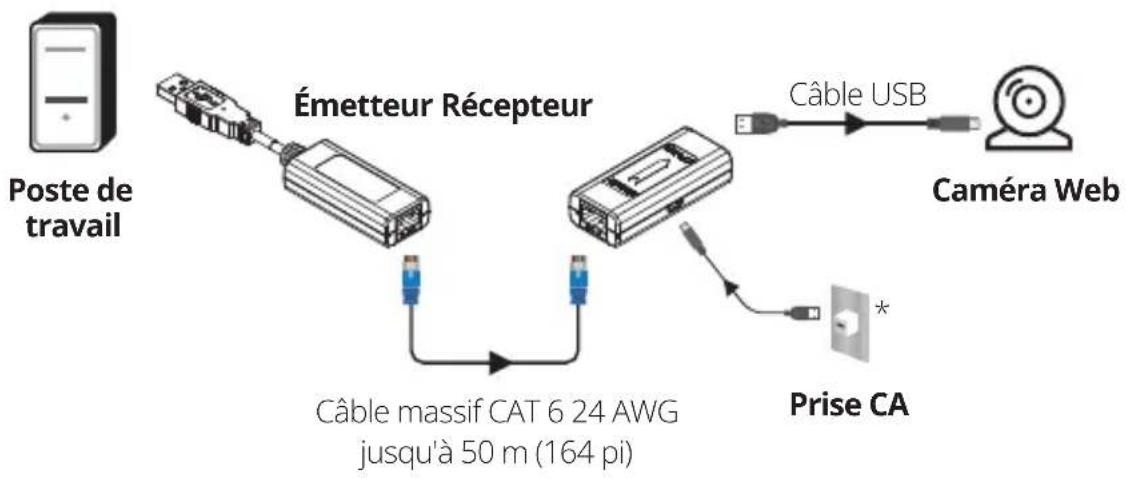

B203-101-POC


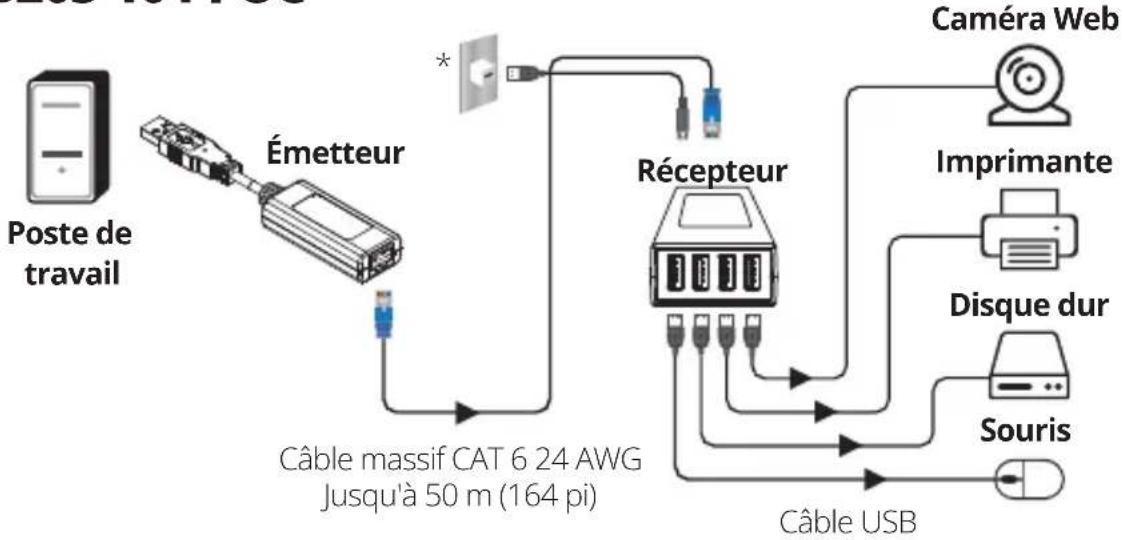

B203-104-POC

* Lorsque vous connectez le récepteur à un (des) appareil(s) de grande puissance, ajoutez une alimentation externe via son port USB Micro-B.

Caractéristiques

Caractéristiques techniques	B203-101-POC B203-104-POC
Versions USB prises en charge	USB 2.0 (480 Mbit/s),USB 1.1 (12 Mbit/s)
Ports de l'émetteur (x1) RJ45
Ports récepteurs (x1) RJ45 ;(x1) USB-A ;(x1) USB Micro-B		(x1) RJ45 ;(x4) USB-A ;(x1) USB Micro-B
Fiche de l'émetteur USB-A
Distance maximale d'extension	50 m (164 pi)
Température de fonctionnement	0 à 50 °C (32 à 122°F)
Température de stockage	-20 à 70 °C (-4 à 158°F)
Dimensions de l'émetteur [H x L x P]	15 x 365 x 26 mm(0,59 x 14,36 x 1,02 po.)
Dimensions du récepteur [H x L x P]	15 x 60 x 26 mm (0,59 x 2,36 x 1,02 po.)	(50 x 26 x 62 mm)(1,95 x 1,00 x 2,42 po.)

Garantie

Garantie limitée d'un an

Nous garantissons que nos produits sont exempts de défauts de matériaux et de fabrication pendant une période d'un (1) an à compter de la date d'achat initial. Notre obligation au titre de cette garantie est limitée à la réparation ou au remplacement (à notre seule discrétion) de tout produit défectueux. Veuillez consulter le site Tripplite.Eaton.com/support/product-returns avant d'envoyer un produit pour le faire réparer. Cette garantie ne s'applique pas aux équipements qui ont été endommagés par accident, négligence ou par une mauvaise utilisation, ni à ceux qui ont été altérés ou modifiés d'une façon quelconque.

SAUF MENTION CONTRAIRE DANS LE PRÉSENT DOCUMENT, NOUS NE FOURNISSONS AUCUNE GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS LES GARANTIES DE QUALITÉ MARCHANDE ET DE VOCATION À UN BUT PARTICULIER. Certains États ne permettent ni la limitation ni l'exclusion de garanties implicites ; ainsi, la/les limitation(s) ou exclusion(s) mentionnée(s) ci-dessus peut/peuvent ne pas s'appliquer à l'acquéreur.

SAUF DANS LES CAS PRÉVUS CI-DESSUS, NOUS NE SERONS EN AUCUN CAS RESPONSABLES DES DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, ACCESSOIRES OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI NOUS AVONS ÉTÉ INFORMÉS DE LA POSSIBILITÉ DE TELS DOMMAGES. En particulier, nous ne sommes pas responsables des coûts tels que les pertes de profits ou de revenus, les pertes d'équipement, les pertes d'utilisation de l'équipement, les pertes de logiciels, les pertes de données, les coûts des produits de remplacement, les réclamations de tiers ou autres.

Garantie

Informations de conformité DEEE pour les clients et les recycleurs (Union européenne)

Dans le cadre de la directive sur les Déchets d'équipements électriques et électroniques (DEEE) et des réglementations d'application, lorsqu'un consommateur achète un équipement électrique ou électronique neuf auprès d'Eaton, il est habilité à :

• Envoyer l'équipement usagé pour recyclage sur la base d'un équipement équivalent en nombre et en type (cela varie d'un pays à l'autre)
• Renvoyer le nouvel équipement pour recyclage lorsqu'il devient un déchet en fin de vie

Eaton mène une politique d'amélioration continue. Les caractéristiques peuvent être modifiées sans préavis. Les photos et illustrations peuvent légèrement différer des produits réels.

Tous droits réservés.

Publication n° 23-08-356 /

93-3BC4_RevB

Septembre 2023

933BC4

Eaton est une marque déposée.

Toutes les marques commerciales appartiennent à leurs propriétaires respectifs.
