Produkttyp	USB 2.0-Empfänger (Erweiterungskit)
Marke	Tripp Lite
Modell	B203-101-POC
Unterstützte USB-Version	USB 2.0 (480 Mbit/s), abwärtskompatibel mit USB 1.1
Maximale Verlängerungsdistanz	50 m (164 Fuß)
Empfängeranschlüsse	1 x RJ45, 1 x USB-A (Gerät), 1 x USB Micro-B (externe Stromversorgung)
Stromversorgung	Power over Cable (PoC) über Cat5-Kabel; Möglichkeit der externen Stromversorgung über USB Micro-B-Anschluss für stromhungrige Geräte
Installation	Plug-and-Play, kein Treiber erforderlich
Kompatible Betriebssysteme	Windows, macOS, Linux
Betriebstemperatur	0 bis 50 °C (32 bis 122 °F)
Lagertemperatur	-20 bis 70 °C (-4 bis 158 °F)
Abmessungen des Empfängers (H x B x T)	15 x 60 x 26 mm (0,59 x 2,36 x 1,02 Zoll)
Garantie	Eingeschränkte Garantie von einem Jahr
Packungsinhalt	Sender, Empfänger, Bedienungsanleitung
Wartung	Keine besondere Wartung erforderlich; mit einem trockenen Tuch reinigen
Sicherheit	Cat5-Kabellänge von 50 m nicht überschreiten; Feuchtigkeit und extreme Temperaturen vermeiden
Reparierbarkeit	Eingeschränkte Garantie von einem Jahr; keine Ersatzteile enthalten

Häufig gestellte Fragen - B203101POC Tripp Lite

Was bedeutet PoC (Power Over Cable)?

Das PoC ermöglicht die Stromversorgung des Empfängers direkt über das Cat5-Kabel, ohne dass in den meisten Fällen eine zusätzliche externe Stromversorgung erforderlich ist.

Wie groß ist die maximale Entfernung zwischen Sender und Empfänger?

Die maximale Entfernung beträgt 50 Meter (164 Fuß) mit einem hochwertigen Cat5e/6-Kabel.

Kann ich diesen Empfänger mit USB 3.0-Geräten verwenden?

Dieser Empfänger ist für USB 2.0 (480 Mbit/s) ausgelegt. Er kann mit USB 3.0-Geräten betrieben werden, die Geschwindigkeit ist jedoch auf USB 2.0 beschränkt.

Wie installiere ich den Empfänger B203-101-POC?

Schließen Sie den Sender an einen USB-Anschluss des Computers an, verbinden Sie Sender und Empfänger mit einem Cat5e/6-Kabel und schließen Sie dann Ihre USB-Geräte an den Empfänger an. Es ist kein Treiber erforderlich.

Benötigt der Empfänger eine externe Stromversorgung?

Nein, dank PoC erfolgt die Stromversorgung über das Cat5-Kabel. Falls Sie jedoch sehr stromhungrige Geräte anschließen, verwenden Sie den USB Micro-B-Anschluss des Empfängers, um eine externe Stromversorgung hinzuzufügen.

Welche Cat5-Kabel werden empfohlen?

Es wird empfohlen, ein Cat5e- oder Cat6-Kabel mit ungeschirmten (UTP) oder geschirmten (STP) Twisted-Pair-Adern zu verwenden, um eine optimale Leistung zu erzielen.

Ist dieser Empfänger mit Druckern und Scannern kompatibel?

Ja, er ist mit allen USB 2.0-Geräten wie Druckern, Scannern, Mäusen, Tastaturen, externen Festplatten und Webcams kompatibel.

Kann ich dieses Kit mit einer Spielkonsole verwenden?

Ja, solange die Konsole über einen USB 2.0-Anschluss verfügt und das angeschlossene Gerät USB 2.0-kompatibel ist.

Was tun, wenn das Gerät nicht erkannt wird?

Überprüfen Sie, ob alle Kabel richtig angeschlossen sind, die Entfernung 50 m nicht überschreitet und das Gerät direkt am Computer ohne Verlängerung funktioniert. Versuchen Sie auch, den Computer neu zu starten.

Welche Garantie hat dieses Produkt?

Tripp Lite bietet eine eingeschränkte Garantie von einem Jahr auf Material- und Verarbeitungsfehler.

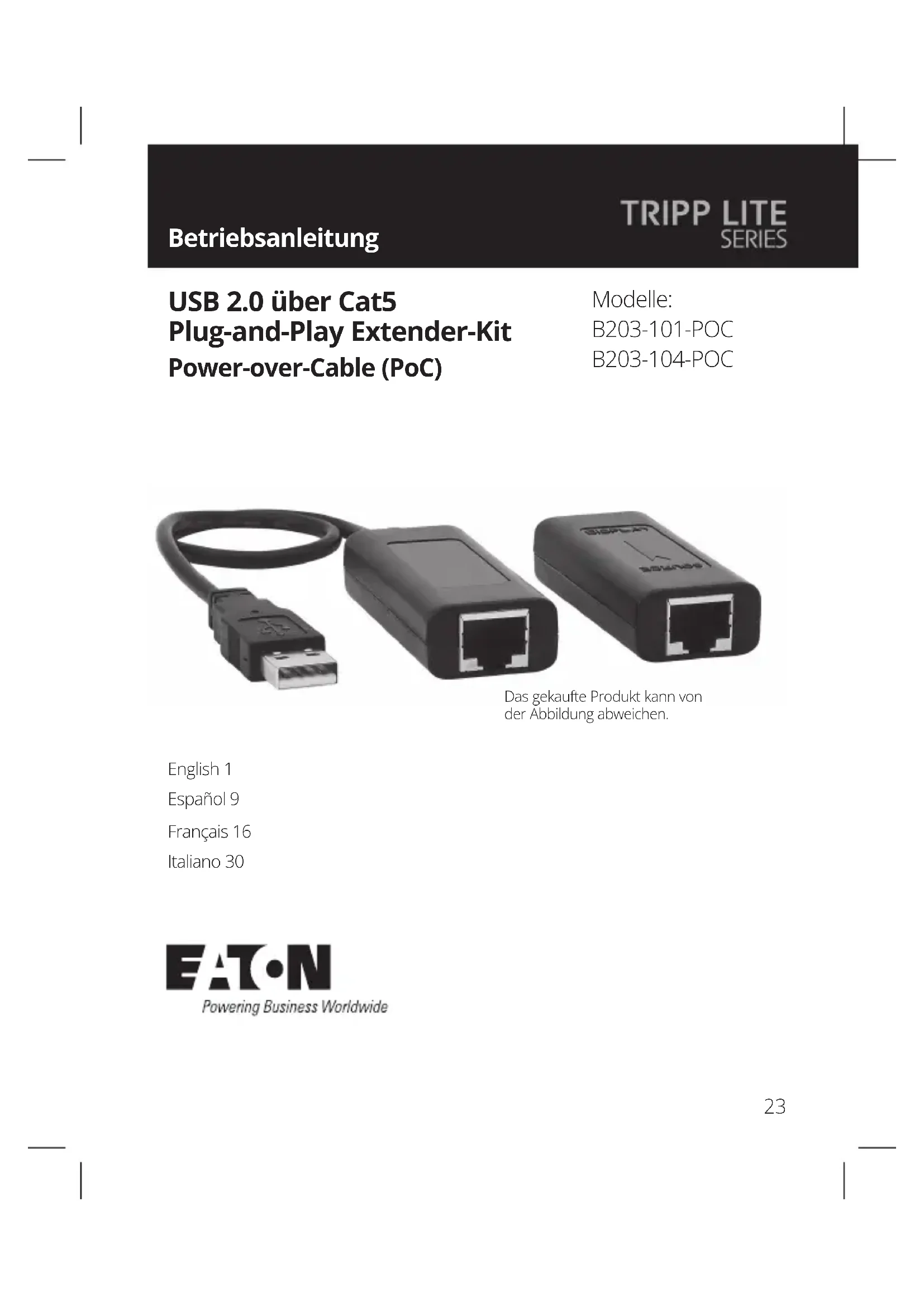

BEDIENUNGSANLEITUNG B203101POC Tripp Lite

Das gekaufte Produkt kann von der Abbildung abweichen.

English 1

Español 9

Français 16

Italiano 30

EAT•N

• B203-101-POC verlängert ein USB 2.0 Signal um bis zu 50 m von der Quelle
- Mit B203-104-POC können Sie vier USB 2.0 Geräte bis zu 50 m von der Quelle entfernt anschließen
- Unterstützt USB 2.0 Datenübertragungsrate bis zu 480 Mbps
• Die PoC-Technologie (Power over Cable) versorgt die Empfänger über ein Cat5-Kabel mit Strom
• Abwärtskompatibel mit USB 1.1
- Plug-and-Play – keine Software oder Treiber erforderlich
- Kompatibel mit allen gängigen Betriebssystemen.

Im Paket enthalten

• B203-101-POC oder B203-104-POC Sender
• B203-101-POC oder B203-104-POC Empfänger
- Betriebsanleitung

Optionales Zubehör

• N202-Baureihe Cat6 Snagless Patchkabel
• U022-Baureihe USB 2.0 Kabel
• UR022-Baureihe umkehrbares USB 2.0 Kabel
• U030-Baureihe USB 2.0 5-Pin Mini-B Kabel
• UR030-Baureihe umkehrbares USB 2.0 5-Pin Mini-B Kabel
• U050-Baureihe USB 2.0 Micro-B Kabel
• UR050-Baureihe umkehrbares USB 2.0 Micro-B Kabel

Installation

Hinweis: Prüfen Sie, ob die gesamte Installation ordnungsgemäß funktioniert, bevor Sie die Kabel durch Decken oder Wände ziehen.

1. Verbinden Sie das eingebaute USB-Kabel der Sendeeinheit mit einem freien USB-Anschluss an Ihrem Computer.
2. Verbinden Sie die RJ45-Anschlüsse an den Sender- und Empfängereinheiten mit einem Cat5e/6-Kabel.

Hinweis: Der Abstand zwischen Sender und Empfänger darf nicht größer sein als 50 m.

1. Schließen Sie ein USB-2.0-Gerät an jeden verfügbaren Anschluss der Empfängereinheit an.

2. (Optional) Wenn Sie stromhungrige Geräte anschließen, verwenden Sie den USB-Micro-B-Anschluss des Empfängers, um eine externe Stromversorgung herzustellen.

Installationsdiagramme

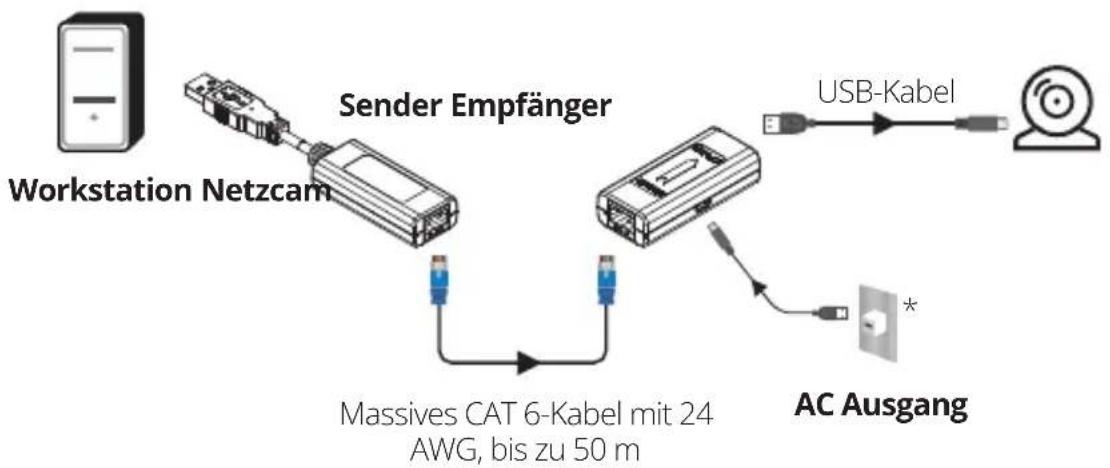

B203-101-POC


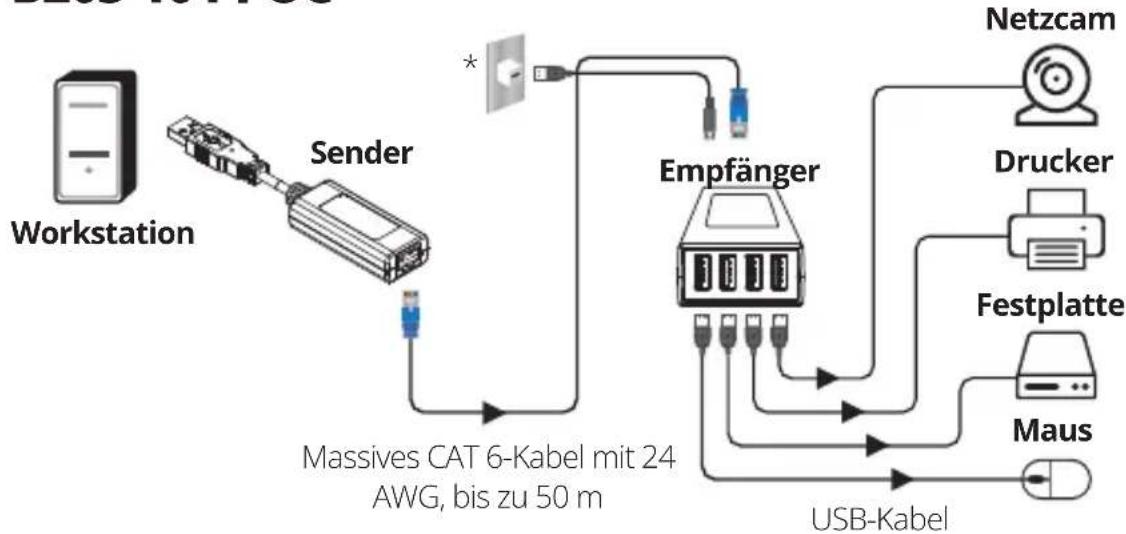

B203-104-POC

* Wenn Sie den Empfänger an Hochleistungsgeräte anschließen, fügen Sie eine externe Stromversorgung über den USB-Micro-B-Anschluss hinzu.

Technische Daten

Technische Daten B203-101-POC B203-104-POC
Unterstützte USB-Versionen	USB 2.0 (480 Mbps),USB 1.1 (12 Mbps)
Sender-Ports (x1) RJ45
Empfänger-Ports (x1) RJ45;	(x1) USB-A;	(x1) RJ45;
	(x1) USB Micro-B	(x4) USB-A;
		(x1) USB Micro-B
Transmitter Stecker USB-A
Maximale Verlängerung	164 Fuß (50 m)
Betriebstemperatur 32 °F bis 122 °F (0° bis 50 °C)
Lagertemperatur -4 °F bis 158 °F (-20° bis 70 °C)
Abmessungen des Senders [H x B x T.]	0,59 x 14,36 x 1,02 Zoll(15 x 365 x 26 mm)
Abmessungen des Empfängers [H x B x T.]	0,59 x 2,36 x 1,02 Zoll(15 x 60 x 26 mm)	1,95 x 1,00 x 2,42 Zoll(50 x 26 x 62 mm)

Garantie

1 Jahr eingeschränkte Garantie

Wir garantieren, dass unsere Produkte für einen Zeitraum von einem (1) Jahr ab dem Datum des Erstkaufs frei von Material- und Verarbeitungsfehlern sind. Unsere Verpflichtung im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenem Ermessen) der fehlerhaften Produkte. Besuchen Sie Tripplite.Eaton.com/support/product-returns, bevor Sie Geräte zur Reparatur zurücksenden. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlässigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner Weise geändert oder modifiziert wurden.

MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN GEBEN WIR KEINE GARANTIEN, WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND, EINSCHLIESSLICH GARANTIEN DER MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Einige Staaten gestatten keine Beschränkung oder keinen Ausschluss stillschweigender Gewährleistungen; daher kann es sein, dass die oben genannten Beschränkungen oder Ausschlüsse auf den Käufer nicht zutreffen.

MIT AUSNAHME DER OBIGEN BESTIMMUNGEN SIND WIR UNTER KEINEN UMSTÄNDEN HAFTBAR FÜR DIREKTE, INDIREKTE, SPEZIELLE, ZUFÄLLIGE ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTES ERGEBEN, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haften wir nicht für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust, Kosten für Ersatzprodukte, Ansprüche Dritter oder anderes.

Garantie

WEEE-Compliance-Informationen für Kunden und Recycler (Europäische Union)

Die WEEE-Richtlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Eaton kaufen, ein Anrecht auf Folgendes haben:

• Einsendung alter Geräte zum Recycling auf einer Eins-zu-Eins-Basis (dies variiert je nach Land)
• Einsendung neuer Geräte zum Recycling, wenn diese letztendlich zu Abfall werden.

Eaton verfolgt eine Politik der kontinuierlichen Verbesserung. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten leicht abweichen.

Alle Rechte vorbehalten.

Veröffentlichung Nr.

23-08-356 / 93-3BC4_RevB

September 2023

933BC4

Eaton ist eine eingetragene Marke.

Alle Marken sind Eigentum der jeweiligen Inhaber.
