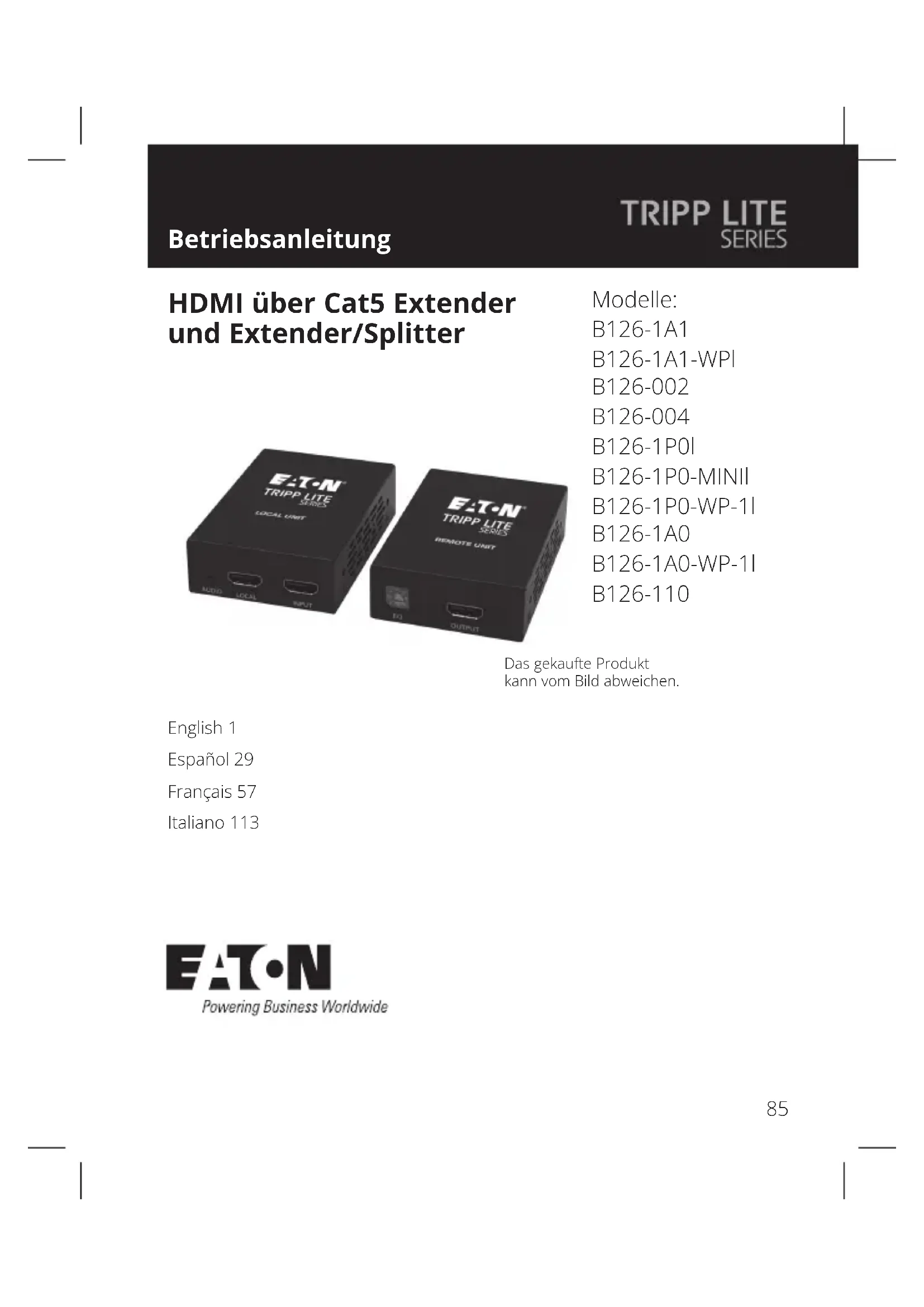

BEDIENUNGSANLEITUNG B1261P0MINI Tripp Lite

HDMI über Cat5 Extender und Extender/Splitter

Modelle:

B126-1A1

B126-1A1-WPI

B126-002

B126-004

B126-1POI

B126-1PO-MINII

B126-1PO-WP-1I

B126-1A0

B126-1AO-WP-1I

B126-110

Das gekaufte Produkt kann vom Bild abweichen.

English 1

Espanol 29

Français 57

Italiano 113

Lieferumfang

	B126-1A1	B126-1A1-WPI	B126-002	B126-004	B126-1A0	B126-1A0-WP-11	B126-1P0I	B126-1P0-MINII	B126-1P0-WP-11	B126-110
Lokales Gerät (L), ExternesGerät (R) oder beides (B)	B	B L L	R R	R R	R R
Externe Netzteile(0, 1 oder 2)	2	2 1 1	1 1	0 0	0 1
Montageteile X X X X X
Schrauben für Wandplatten X X X
Schraubenzieher fürEntzerrungseinstellung	X X X X
HDMI-Daisy-Chain-Kabel X
USB-Micro-B-Kabel X

Produktmerkmale

Alle

• Untersutzt eine maximale Videoauflösung von 1080p (60 Hz)
• Plug-and-Play - keine Software oder Treiber erforderlich
• Unterstützung bis zu 7.1-Kanal-Surround-Sound-Audio
  HDCP- und 3D-kompatibel

Produktmerkmale

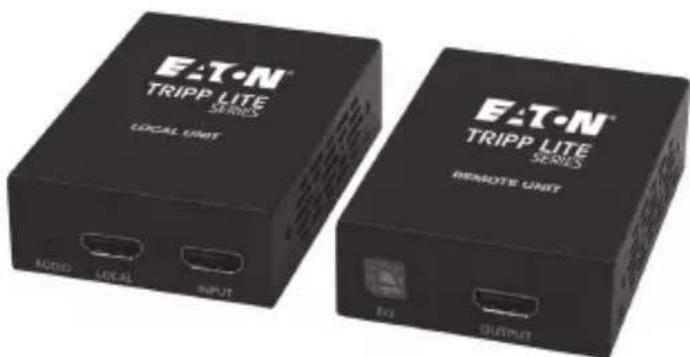

B126-1A1

• HDMI über Cat5 Active Extender Kit
• Verlangert ein 1080i-Signal (60 Hz) bis zu 61 m von der Quelle oder ein 1080p-Signal (60 Hz) bis zu 46 m von der Quelle
• Ein zusätzlicher HDMI-Anschluss an der lokalen Sendeeinheit ermöglich den Anschluss eines lokalen Monitors
• Externe Empfängereinheit verfügbar über eine eingebaute Entzerrungssteuerung zur Anpassung des Videobildes
• Beinhaltet Montageteile, mit denen sowohl die lokale Sendeeinheit als auch die externen Empfängereinheiten an der Wand, im Rack oder an einem Mast befestigt werden konnen.

B126-1A1-WPI

• HDMI über Cat5 Aktives Extender-Wandplatten-Kit
• Verlangert ein 1080i-Signal (60 Hz) bis zu 61 m von der Quelle oder ein 1080p-Signal (60 Hz) bis zu 46 m von der Quelle
• Externe Empfängereinheit verfügt über eine eingebaute Entzerrungssteuerung zur Anpassung des Videobildes
• RJ45-style-Wandplatten erfolgslich die Verwendung von Standard Cat5e/6 Patchkabel; 110 Punchdown-Anschluss nicht erforderlich

B126-002

• 2-Port HDMI über Cat5 Extender/Splitter Lokale Sendeeinheit
• Teilt ein HDMI-Signal in zwei
• Funktioniert mit externen/Repeater- und Empfängereinheiten, um ein HDMI-Signal über die Entfernungsbegrenzung von 5 m hinaus zu verlangern.
• Beinhaltet Montageteile, mit denen das Gerät an der Wand, im Rack oder an einem Mast befestigt werden kann

Produktmerkmale

B126-004

• 4-Port HDMI über Cat5 Extender/Splitter Lokale Sendeeinheit
• Teilt ein HDMI-Signal in vier
• Enthält einen zusätzlichen HDMI-Anschluss, mit dem ein lokaler Monitor angeschlossen werden kann oder weitere B126-004 Geräte verkettet werden können (bis zu drei Geräte können verkettet werden)
• Beinhaltet HDMI-Kabel mit Verriegelungsanschlussen für eine sichere Verbindung
• Funktioniert mit externen/Repeater- und Empfängereinheiten, um ein HDMI-Signal über die Entfernungsbegrenzung von 5 m hinaus zu verlangern
• Beinhaltet Montageteile, mit dem das Gerät an der Wand, in einem Rack oder an einem Mast befestigt werden kann
• Bis zu drei B126-004 Einheiten können in einer B132-004-RB 1U-Rack-Halterung montiert werden.

B126-1A0

• HDMI über Cat5 Active Extender Externe Empfängereinheit
• Funktioniert mit B126-002 und B126-004 Extender/Splitter, um ein 1080i-Signal (60 Hz) bis zu 61 m von der Quelle oder ein 1080p-Signal (60 Hz) bis zu 46 m von der Quelle zu verlangern
• Eingebaute Entzerrungssteuerung für die Anpassung des Videobildes
• Beinhaltet Montageteile, mit dem das Gerät an der Wand, in einem Rack oder an einen Mast befestigt werden kann

B126-1A0-WP-1I

• HDMI über Cat5 Active Extender Wandplatte
• Funktioniert mit B126-002 und B126-004 Extender/Splitter, um ein 1080i-Signal (60 Hz) bis zu 61 m von der Quelle oder ein 1080p-Signal (60 Hz) bis zu 46 m von der Quelle zu verlangern
• Eingebaute Entzerrungssteuerung für die Anpassung des Videobildes

Produktmerkmale

• RJ45-style-Wandplatte erhöglich die Verwendung von Standard Cat5e/6 Patchkabel; 110 Punchdown-Anschluss nicht erforderlich

B126-1POI

• HDMI über Cat5 Passive Extender Externe Empfängereinheit
• Funktioniert mit B126-002 und B126-004 Extender/Splitter, um ein 1080i-Signal (60 Hz) bis zu 30 m von der Quelle oder ein 1080p-Signal (60 Hz) bis zu 15 m von der Quelle zu verlangern
• Eingebautes HDMI-Kabel mit Verriegelungsanschluss für eine)sicherere Verbindung
• Keine externe Stromversorgung erforderlich

B126-1P0-MINII

• HDMI über Cat5 Passive Extender Externe Empfängereinheit (Kompakt)
• Funktioniert mit B126-002 und B126-004 Extender/Splitter, um ein 1080i-Signal (60 Hz) bis zu 30 m von der Quelle oder ein 1080p-Signal (60 Hz) Signal bis zu 15 m von der Quelle zu verlangern
• Low Profile und kompaktes Design erfolglichen eine diskrete Platzierung
• Keine externe Stromversorgung erforderlich; USB Micro-B-Anschluss liefert bei Bedarf Strom
• Inclusive USB-Micro-B-Kabel

B126-1P0-WP-1I

• HDMI über Cat5 Passive Extender Wandplatte
• Funktioniert mit B126-002 und B126-004 Extender/Splitter, um ein 1080i-Signal (60 Hz) bis zu 30 m von der Quelle oder ein 1080p-Signal (60 Hz) Signal bis zu 15 m von der Quelle zu verlangern
• RJ45-style-Wandplatte ermöglich die Verwendung von Standard Cat5e/6 Patchkabel; 110 Punchdown-Anschluss nicht erforderlich
• Keine externe Stromversorgung erforderlich

Produktmerkmale

B126-110

• HDMI über Cat5 Active Extender Externe/Repeater-Einheit
• Verlangert und erweitert eine HDMI-über-Cat5-Installation, sodass mehrere Monitore an verschiedene Punkten in einer Kette von bis zu 213 m aufgestellt werden konnen.
• Verlangert ein 1080i-Signal (60 Hz) bis zu 53 m oder ein 1080p-Signal (60 Hz) bis zu 38 m von der lokalen Sendeeinheit zur ersten externen/Repeater-Einheit in der Installation
• Verlangert ein 1080i-Signal (60 Hz) bis zu einer zusätzlichen Länge von 53 m oder ein 1080p-Signal (60 Hz) Signal bis zu einer zusätzlichen Länge von 38 m von jeder externen/Repeater-Einheit zur nachsten Einheit in der Kette (in einer vollständigen vierstufigen Daisy-Chain-Installation kann ein 1080i-Signal (60 Hz) bis zu 213 m oder ein 1080p-Signal (60 Hz) bis zu 152 m von der Quelle zur letzten externen Einheit in der Kette verlangert werden)
• Schließen Sie bis zu vier externe Einheiten an (drei externe/Repeater-und eine Empfängereinheit), wobei sich an jedem Punkt der Kette ein Monitor befindet
  Eingebaute Entzerrungssteuerung fur die Anpassung des Videobildes
• Beinhaltet Montageteile, mit denen das Gerät an der Wand, in einem Rack oder an einem Mast befestigt werden kann

Optionales Zubehör:

B132-004-RB 1U-Rackmontage-Halterung
- Cat6 24 AWG Volldraht-Patchkabel der N202-Serie
- Hochgeschwindigkeits-HDMI-Kabel der P568-Serie

Montageanleitung (nur ausgewählte Modelle)

Die Modelle B126-002, B126-004, B126-1A1, B126-1A0 und B126-110 sind mit Montageteilen ausgestattet, die eine Vielzahl von Montagemethoden erhögbaren. Die folgenden Abbildungen zeigen, wie die mitgelieferten Montagehalterungen für unterscheidliche Installationen angebracht werden können.

Hinweis: Das B126-004 kann auch an einer B132-004-RB 1U-Rackmontage-Halterung montiert werden. An ein B132-004-RB können bis zu drei lokale B126-004-Einheiten angeschlossen werden.

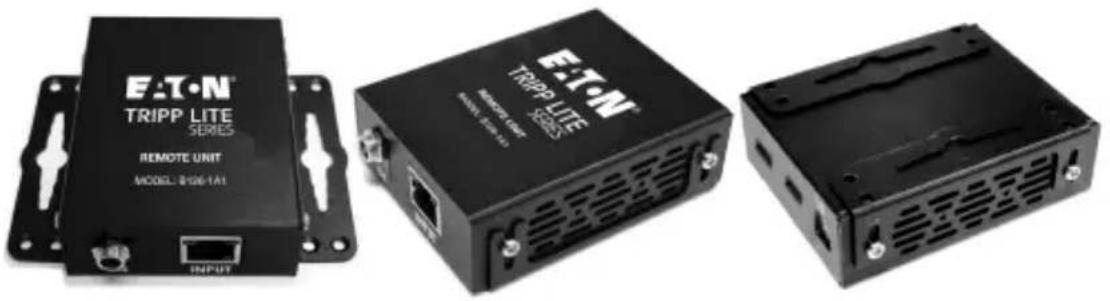

Wandmontage

Installation des Standard-Extender-Kits

Anmerkungen:

1) Prufen Sie, ob die gesamte Installation ordnungsgemäß Funktioniert, bevor Sie die Kabel durch Decken/Wändeziehen.
2) Um eine maximale Entfernung und Leistung zu erreichen, verwenden Sie 24 AWG-Volldraht-Cat5e/6-Kabel. Die Verwendung von Cat5e/6-Litzenkabeln oder Kabeln mit einem größeren Querschnitt (AWG) als 24 AWG führt zu einer kürzeren Verlängerungsstrecke. Kabel mit higherem Querschnitt, z. B. 26 AWG, haben eine geringere Übertragungsfähigkeit als Kabel mit geringerem Querschnitt. Alle Cat6-Kabel der N202-Serie werden mit 24 AWG-Volldrahtkabeln hergestellt.
3) B126-1A1 und B126-1A1-WP sind standardmäßig auf die Übertragung eines Stereo-Audiosignals eingestellt. Drücken Sie die Taste Audio am lokalen Gerät, um auf 7.1-Kanal-Surround-Sound-Audio umzuschalten.
4) Das Installationsdiagramm zeigt eine B126-1A1-Einheit. Die Installation von B126-1A1-WP erfolgt auf die gleiche Weise, mit dem Unterschied, dass es keinen lokalen Monitoranschluss gibt.

Installation des Standard-Extender-Kits

1 Stellen Sie sicher, dass die HDMI-Quelle ausgeschaltet ist.
Schlieben Sie die HDMI-Quelle mit einem HDMI-Kabel der P568-Serie an den INPUT-Anschluss des lokalen Geräts B126-1A1 oder B126-1A1-WP an.
Optional für B126-1A1: Schließen Sie einen lokalen Monitor mit einem HDMI-Kabel der P568-Serie an den LOCAL-Anschluss des lokalen Geräts B126-1A1 an.
Schlieben Sie das externe Netzteil an das lokale Gerät an und verbinden Sie es mit einem Überspannungsschutz, einer Stromverteilungseinheit (PDU) oder einer unterbrechungsfreien Stromversorgung (USV). Die grüne LED leuchtet, um anzugeigen, dass das Gerät Strom von dem externen Netzteil erhält.
5 Verbinden Sie mit einem Cat5e/6-Kabel den RJ45-Anschluss des lokalen Geräts mit dem RJ45-Anschluss des externen Geräts.
Schließen Sie das externe Netzteil an das externe Gerät an und verbinden Sie es mit einem Überspannungsschutz, einer PDU oder einer USV. Die grüne LED leuchtet, um anzuzeigen, dass das Gerät Strom von dem externen Netzteil erhält. Die orangefarbene LED leuchtet, um anzuzeigen, dass das Gerät mit einem eingeschalteten lokalen Gerät verbunden ist.
Schlieben Sie den HDMI-Anschluss des externen Geräts mit einem HDMI-Kabel der P568-Serie an einen Monitor an.
Schalten Sie die Stromzufahr zur HDMI-Quelle ein. Die orangefarbene LED an dem lokalen Gerät leuchtet, um anzuzeigen, dass ein Signal von der Quelle empfangen wird.
9 Verwenden Sie bei Bedarf die Entzerrungssteuerung an dem externen Gerät, um das Videobild anzupassen.

Hinweis: Eine ungeeignete Entzerrungseinstellung kann dazu führen, dass der Monitor überhaupt kein Bild anzeigt. Probieren Sie jeder Entzerrungseinstellung aus, bis ein akzeptables Bild angezeigt wird.

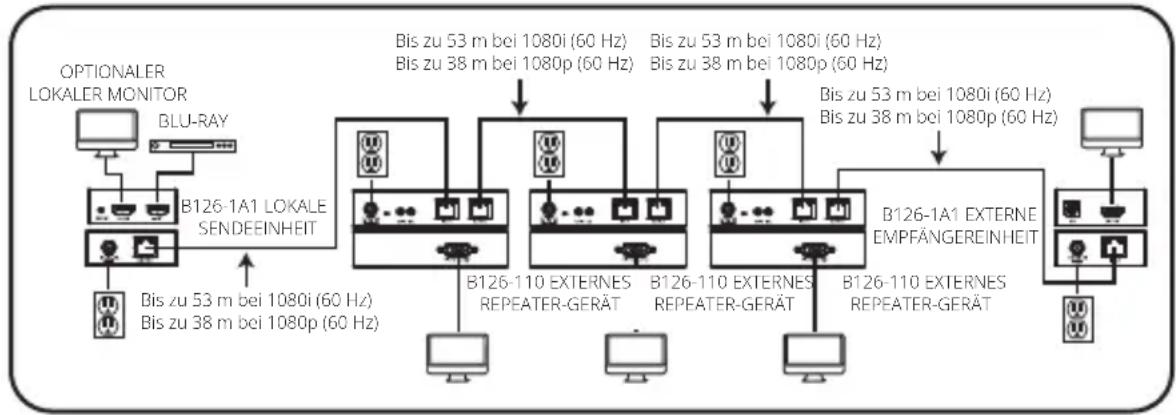

Installation Extender-Kit mit externem/ Repeater-Gerät

Anmerkungen:

1) Prufen Sie, ob die gesamte Installation ordnungsgemäß Funktioniert, bevor Sie Kabel durch Decken/Wändeziehen.
2) Um eine maximale Entfernung und Leistung zu erreichen, verwenden Sie 24 AWG-Volldraht-Cat5e/6-Kabel. Die Verwendung von Cat5e/6-Litzenkabeln oder Kabeln mit einem größeren Querschnitt (AWG) als 24 AWG führt zu einer kürzeren Verlängerungsstrecke. Kabel mit größem Querschnitt, z. B. 26 AWG, haben eine geringere Übertragungsfähigkeit als Kabel mit niedrigerem Querschnitt. Alle Cat6-Kabel der N202-Reihe werden aus 24 AWG-Volldrahtkabeln hergestellt.
3) B126-1A1 und B126-1A1-WP sind standardmäßig auf die Übertragung eines Stereo-Audiosignals eingestellt. Drücken Sie die Taste Audio an dem lokalen Gerät, um auf 7.1-Kanal-Surround-Sound-Audio umzuschalten.
4) Das Installationsdiagramm zeigt ein B126-1A1-Gerät. Die Installation von B126-1A1-WP erfolgt auf die gleiche Weise, mit dem Unterschied, dass es keinen lokalen Monitoranschluss gibt.

1 Stellen Sie sicher, dass die HDMI-Quelle ausgeschaltet ist.
Schließen Sie die HDMI-Quelle mit einem HDMI-Kabel der P568-Reihe an den INPUT-Anschluss des B126-1A1 oder B126-1A1-WP an.
Optional für B126-1A1: Schließen Sie einen lokalen Monitor mit einem HDMI-Kabel der P568-Reihe an den lokalen HDMI-Anschluss an.

Installation Extender-Kit mit externem/ Repeater-Gerät

Schließen Sie das externe Netzteil an das lokale Gerät an und stecken es in einen Überspannungsschutz, eine PDU oder eine USV. Die grüne LED leuchtet, um anzugeigen, dass das Gerät Strom von dem externen Netzteil erhält.
5 Verwenden Sie ein Cat5e/6-Kabel, um den RJ45-Anschluss des lokalen Geräts mit dem RJ45-Eingangsanschluss des externen/Repeater-Geräts B126-110 zu verbinden.
Schlieben Sie einen Monitor über ein HDMI-Kabel der P568-Reihe an den HDMI-OUTPUT-Anschluss des externen/Repeater-Geräts an.
Schließen Sie das externe Netzteil an das externe-/Repeater-Gerät an und steken es in einen Überspannungsschutz, eine PDU oder eine USV. Die grüne Netz-LED und die grünen RJ45-LEDs leuchten, um anzugeigen, dass das Gerät mit Strom versorgt wird.

Bis zu vier Geräte konnen verkettet werden (drei externe/Repeater-Geräte und eine Empfängereinheit). Um weitere externe/Repeater-Geräte anzuschreiben, fahren Sie mit Schritt 8 fort. Um ihre Installation mit der externen B126-1A1- oder B126-1A1-WP-Empfängereinheit abzuschreiben, fahren Sie mit Schritt 12 fort.

Verwenden Sie ein Cat5e/6-Kabel, um den RJ45 OUTPUT-Anschluss der ersten externen/Repeater-Geräts mit dem RJ45 INPUT-Anschluss eines zweiten externen/Repeater-Geräts zu verbinden.
9 Schließen Sie einen Monitor mit einem HDMI-Kabel der P568-Reihe an den HDMI-OUTPUT-Anschluss des soeben hinzugeführten externen/ Repeater-Geräts an.
Schließen Sie das externe Netzteil an das externe/Repeater-Gerät an und strecken es in einen Überspannungsschutz, eine PDU oder eine USV. Die grüne Netz-LED und die grünen RJ45-LEDs leuchten, um anzugeigen, dass das Gerät mit Strom versorgt wird.
Um ein drittes externes/Repeater-Gerät hinzuzufügen, wiederholen Sie die Schritte 8 bis 10. Um ihre Installation mit der externen B126-1A1-oder B126-1A1-WP-Empfängereinheit abzuschreiben, fahren Sie mit Schritt 12 fort.

Installation Extender-Kit mit externem/ Repeater-Gerät

12 Verwenden Sie ein Cat5e/6-Kabel, um den RJ45-OUTPUT-Anschluss des letzten externen/Repeater-Geräts mit dem RJ45-INPUT-Anschluss der externen B126-1A1- oder B126-1A1-WP-Empfängereinheit zu verbinden.
13 Schlieben Sie einen Monitor über ein HDMI-Kabel der P568-Reihe an den HDMI-OUTPUT-Anschluss der externen Empfängereinheit an.
14 Schließen Sie das externe Netzteil an die externe Empfängereinheit an und steken Sie es in einen Überspannungsschutz, eine PDU oder eine USV. Die grüne LED leuchtet, um anzuzeigen, dass das Gerät Strom von dem externen Netzteil erhält. Die orangefarbene LED leuchtet, um anzuzeigen, dass das Gerät mit einem eingeschalteten externen/ Repeater-Gerät verbunden ist.
15 Schalten Sie die Stromzufuhr zur HDMI-Quelle ein. Die orangefarbene LED an dem lokalen Gerät leuchtet, um anzuzeigen, dass ein Signal von der Quelle empfangen wird.
16 Verwenden Sie bei Bedarf die Entzerrungssteuerung an dem/eden externen/Repeater-Gerät(en) und der externen Empfängereinheit, um das Videobild anzupassen.

Hinweis: Eine ungeeignete Entzerrungseinstellung kann dazu führen, dass der Monitor überhaupt kein Bild anziegt. Probieren Sie jeder Entzerrungseinstellung aus, bis ein akzeptables Bild angezeigt wird.

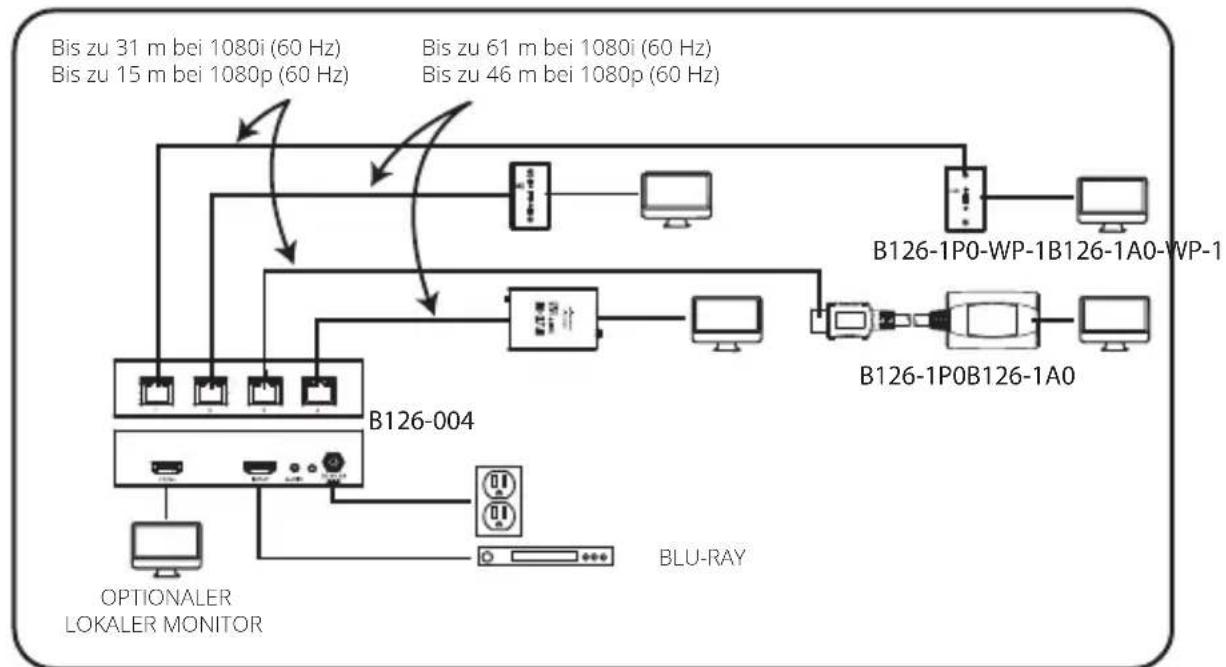

Installation Standard-Extender/Splitter

Anmerkungen:

1) Prufen Sie, ob die gesamte Installation ordnungsgemäß Funktioniert, bevor Sie Kabel durch Decken/Wändeziehen.
2) Um eine maximale Entfernung und Leistung zu erreichen, verwenden Sie 24 AWG-Volldraht-Cat5e/6-Kabel. Die Verwendung von Cat5e/6-Litzenkabeln oder Kabeln mit einem größeren Querschnitt (AWG) als 24 AWG führt zu einer kürzeren Verlängerungsstrecke. Kabel mit größem Querschnitt, z. B. 26 AWG, haben eine geringere Übertragungsfähigkeit als Kabel mit niedrigerem Querschnitt. Alle Kabel der N202-Reihe werden aus 24 AWG-Volldrahtkabeln hergestellt.
3) B126-002 und B126-004 sind standardmäßig für die Übertragung eines Stereo-Audiosignals eingestellt. Drücken Sie die Taste Audio an B126-002 oder B126-004, um auf 7.1-Kanal-Surround-Sound-Audio umzuschalten.
4) Das Installationsdiagramm zeigt die lokale Sendeeinheit B126-004. Die Installation von B126-002 erfolgt auf die gleiche Weise, außer dass es nur zwei externe Anschlüsse und keinen lokalen Monitor-Anschluss gibt.
5) Eine externe Stromversorgung ist für das B126-1P0-MINI normalerweise nicht erforderlich, aber es verfügt über einen USB-Micro-B-Anschluss und ein entsprechendes Kabel, um bei Bedarf eine externe Stromversorgung zu erhögbaren. Wenn Sie bei der Verwendung von B126-1P0-MINI kein Bild auf dem Monitor erhalten, schreiben Sie das mitgelieferte USB-Kabel an den USB-Micro-B-Anschluss und an eine Stromquelle (z. B. ein USB-Ladegerät) an.

Installation Standard-Extender/Splitter

1 Stellen Sie sicher, dass die HDMI-Quelle ausgeschaltet ist.
Schließen Sie die HDMI-Quelle mit einem HDMI-Kabel der P568-reihe an den INPUT-Anschluss von B126-002 oder B126-004 an.
Optional für B126-004: Schreiben Sie einen HDMI-Monitor mit einem HDMI-Kabel der P568-Reihe an den LOCAL-Anschluss von B126-004 an.
Schließen Sie das externe Netzteil an das lokale B126-002- oder B126-004-Gerät an und stecken Sie es in einen Überspannungsschutz, einer PDU oder einer USV ein. Die grünen RJ45-LEDs und die rote Netz-LED an B126-004 sowie die grünen RJ45-LEDs an B126-002 leuchten auf, um anzuzeigen, dass Strom von dem externen Netzteil empfangen wird.
5 Verwenden Sie ein Cat5e/6-Kabel, um einen der RJ45-Ausgangsanschluss des lokalen Geräts mit dem RJ45-Einganganschluss eines externen B126-1P0-, B126-1P0-MINI-, B126-1A0-, B126-1P0-WP-1-oder B126-1A0-WP-1-Geräts zu verbinden.
Wiederholen Sie Schritt 5 für jeder weitere externe Gerät, das anschlossen wird.
Nur B126-1A0 und B126-1A0-WP-1: Schlieben Sie das externe Netzteil an B126-1A0 oder B126-1A0-WP-1 an und stecken Sie es in einen Überspannungsschutz, eine PDU oder eine USV ein. Die grüne und die orangefarbene LED leuchten. Die grüne LED zeigt an, dass das Gerät von dem externen Netzteil mit Strom versorgt wird, und die orangefarbene LED zeigt an, dass das Gerät über das Cat5e/6-Kabel mit einem eingeschalteten lokalen Gerät verbunden ist.
Wiederholen Sie Schritt 7 für jeder weitere B126-1A0 oder B126-1A0-WP-1 in der Installation.
9 Schließen Sie den HDMI-Anschluss des B126-1P0 oder B126-1P0-MINI an einen Monitor an. Oder Sie schreiben das B126-1P0-WP-1, B126-1A0 oder B126-1A0-WP-1 mit einem HDMI-Kabel der P568-Reihe an einen Monitor an. Sowohl die grüne und die orangefarbene RJ45-LED an B126-1P0 und B126-1P0-MINI als auch die grüne LED an B126-1P0-WP-1 leuchten, um anzuzeigen, dass das Gerät vom angeschlossenen Monitor mit Strom versorgt wird.

Installation Standard-Extender/Splitter

Wiederholen Sie Schritt 9 für jeder weiteren angeschlossenen Monitor.
Schalten Sie die Stromzufuhr zur HDMI-Quelle ein. Die orangefarbenen RJ45-LEDs an B126-002 und B126-004 leuchten, um anzuzeigen, dass das Gerät ein Signal von der Quelle empfängt. Der Bildschirm sollte nun auf den angeschlossenen Monitoren angezeigt werden.

Verwenden Sie bei Bedarf die Entzerrungssteuerung an B126-1A0 oder B126-1A0-WP-1, um das Videobild anzupassen.

Hinweis: Eine ungeeignete Entzerrungseinstellung kann dazu führen, dass der Monitor überhaupt kein Bild anziegt. Probieren Sie jeder Entzerrungseinstellung aus, bis ein akzeptables Bild angezeigt wird.

Installation Extender/Splitter mit externem/Repeater-Gerät

Anmerkungen:

1) Prufen Sie, ob die gesamte Installation ordnungsgemäß Funktioniert, bevor Sie Kabel durch Decken/Wändeziehen.
2) Um eine maximale Entfernung und Leistung zu erreichen, verwenden Sie 24 AWG-Volldraht-Cat5e/6-Kabel. Die Verwendung von Cat5e/6-Litzenkabeln oder Kabeln mit einem größeren Querschnitt (AWG) als 24 AWG führt zu einer kürzeren Verlängerungsstrecke. Kabel mit größem Querschnitt, z. B. 26 AWG, haben eine geringere Übertragungsfähigkeit als Kabel mit niedrigerem Querschnitt. Alle Cat6-Kabel der N202-Reihe werden aus 24 AWG-Volldrahtkabeln gefertigt.
3) B126-002 und B126-004 sind standardmäßig auf die Übertragung eines Stereo-Audiosignals eingestellt. Drücken Sie die Taste Audio an dem lokalen Gerät, um auf 7.1-Kanal-Surround-Sound-Audio umzuschalten.
4) Das Installationsdiagramm zeigt das B126-004. Die Installation von B126-002 erfolgt auf die gleiche Weise, außer dass es nur zwei externe Anschlüsse gibt und kein lokaler Monitoranschluss vorhanden ist.

Installation Extender/Splitter mit externem/Repeater-Gerät

1 Stellen Sie sicher, dass die HDMI-Quelle ausgeschaltet ist.
Schlieben Sie die HDMI-Quelle mit einem HDMI-Kabel der P568-Reihe an den INPUT-Anschluss von B126-002 oder B126-004 an.
Optional für B126-004: Schließen Sie einen lokalen Monitor mit einem HDMI-Kabel der P568-Reihe an den LOKALEN HDMI-Anschluss an.
Schließen Sie das externe Netzteil an das lokale Gerät an und stecken Sie es in einen Überspannungsschutz, eine PDU oder eine USV. Die grünen RJ45-LEDs leuchten auf, um anzugeigen, dass Strom von dem externen Netzteil empfangen wird. Eine zusätzliche rote LED an B126-004 leuchteten ebenfls auf, um anzugeigen, dass Strom empfangen wird.
5 Verwenden Sie ein Cat5e/6-Kabel, um einen der RJ45-Ausgangsanschluss des lokalen Geräts mit dem RJ45-Eingangssanschluss des externen/Repeater-Geräts B126-110 zu verbinden.
Schließen Sie einen Monitor mit einem HDMI-Kabel der P568-Reihe an den HDMI-Ausgangsanschluss des externen/Repeater-Geräts an.
Schließen Sie das externe Netzteil an das externe/Repeater-Gerät an und steken Sie es in einen Überspannungsschutz, eine PDU oder eine USV. Die grüne Netz-LED und die grünen RJ45-LEDs leuchten auf, um anzuzeigen, dass das Gerät mit Strom versorgt wird.

Bis zu vier Geräte konnen verkettet werden (drei externe/Repeater-Geräte und eine Empfängereinheit). Um weitere externe/Repeater-Geräte anzuschreiben, fahren Sie mit Schritt 8 fort. Um die Installation mit einer externen B126-1A0- oder B126-1A0-WP-1-Empfängereinheit abzuschreiben, fahren Sie mit Schritt 12 fort.

Verwenden Sie ein Cat5e/6-Kabel, um den RJ45-Ausgangsanschluss des ersten externen/Repeater-Geräts mit dem RJ45-Eingangssanschluss eines zweiten externen/Repeater-Geräts zu verbinden.

Installation Extender/Splitter mit externem/Repeater-Gerät

Schließen Sie einen Monitor mit einem HDMI-Kabel der P568-Reihe an den HDMI-Ausgangsanschluss des externen/Repeater-Geräts an, das Sie gerade hinzugeführten haben.
10 Schließen Sie das externe Netzteil an das externe/Repeater-Gerät an und stecken Sie es in einen Überspannungsschutz, eine PDU oder eine USV ein. Die grüne Netz-LED und die grünen RJ45-LEDs leuchten, um anzuzeigen, dass das Gerät mit Strom versorgt wird.
Wenn Sie ein drittes externes/Repeater-Gerät hinzufugen möchten, wiederholen Sie die Schritte 8 bis 10. Um ihre Installation mit einer externen B126-1A0- oder B126-1A0-WP-1-Empfängereinheit abzuschreiben, fahren Sie mit Schritt 12 fort.
12 Verwenden Sie ein Cat5e/6-Kabel, um den RJ45-Ausgangsanschluss des letzten externen/Repeater-Geräts mit dem RJ45-Eingangsanschluss einer externen B126-1A0- oder B126-1A0-WP-1 Empfängereinheit zu verbinden.
13 Schlieben Sie einen Monitor mit einem HDMI-Kabel der P568-Reihe an den HDMI OUTPUT-Anschluss der externen Empfängereinheit an.
14 Schlieben Sie das externe Netzteil an die externe Empfängereinheit an und stecken Sie in einen Überspannungsschutz, eine PDU oder USV ein. Die grüne LED leuchtet, um anzuzeigen, dass das Gerät Strom von dem externen Netzteil erhält. Die orangefarbene LED leuchtet, um anzuzeigen, dass das Gerät mit einem eingeschalteten externen/Repeater-Gerät verbunden ist.
Wiederholen Sie die Schritte 5 bis 14 für jeder weiteren RJ45-Ausgangsanschluss an der lokalen Sendeeinheit.
16 Schalten Sie die Stromzufuhr zur HDMI-Quelle ein. Die orangefarbenen RJ45-LEDs an dem lokalen Gerät leuchten auf, um anzuzeigen, dass ein Signal von der Quelle empfangen wird.
17 Verwenden Sie bei Bedarf die Entzerrungssteuerung an dem/den externen/Repeater-Gerät(en) und der externen Empfängereinheit, um das Videobild anzupassen.

Hinweis: Eine ungeeignete Entzerrungseinstellung kann dazu führen, dass der Monitor überhaupt kein Bild anziegt. Probieren Sie jeder Entzerrungseinstellung aus, bis ein akzeptables Bild angezeigt wird.

Extender/Splitter Daisy-ChainInstallation (nur B126-004)

Anmerkungen:

1) Prufen Sie, ob die gesamte Installation ordnungsgemäß Funktioniert, bevor Sie Kabel durch Decken/Wändeziehen.
2) Um eine maximale Entfernung und Leistung zu erreichen, verwenden Sie 24 AWG-Volldraht-Cat5e/6-Kabel. Die Verwendung von Cat5e/6-Litzenkabeln oder Kabeln mit einem größeren Querschnitt (AWG) als 24 AWG führt zu einer kürzeren Verlängerungsstrecke. Kabel mit größem Querschnitt, z. B. 26 AWG, haben eine geringere Übertragungsfähigkeit als Kabel mit niedrigerem Querschnitt. Alle Kabel der N202-Reihe werden aus 24 AWG-Volldrahtkabeln hergestellt.
3) B126-004 ist standardmäßig auf die Übertragung eines Stereo-Audiosignals eingestellt. Drücken Sie die Taste Audio an B126-004, um auf 7.1-Kanal-Surround-Sound-Audio umzuschalten.
4) Mit dem B126-1A0 und dem B126-1A0-WP-1 kann ein 1080i-Signal (60 Hz) bis zu 61 m von der Quelle oder ein 1080p-Signal (60 Hz) bis zu 46 m von der Quelle entfernt übertragen werden. Mit einem B126-1P0, B126-1P0-MINI oder B126-1P0-WP-1 kann ein 1080i-Signal (60Hz) bis zu 31 m von der Quelle oder ein 1080p-Signal (60Hz) bis zu 15 m von der Quelle entfernt übertragen werden.

Extender/Splitter Daisy-ChainInstallation (nur B126-004)

Extender/Splitter Daisy-ChainInstallation (nur B126-004)

1 Stellen Sie sicher, dass die HDMI-Quelle ausgeschaltet ist.
Schließen Sie die HDMI-Quelle mit einem HDMI-Kabel der P568-Reihe an den Eingangsanschluss des B126-004 an.
3 Verbinden Sie den LOKALEN Anschluss des B126-004 mit dem Eingangsanschluss eines zweiten B126-004 unter Verwendung des mitgelieferten 31 cm langen HDMI-Daisy-Chain-Kabels.
4 Wiederholen Sie Schritt 3, wenn Sie ein drittes B126-004 anschließen.
Optional: Schließen Sie einen lokalen Monitor mit einem HDMI-Kabel der P568-Reihe an den LOKALEN HDMI-Anschluss des letzten B126-004 an.
Schließen Sie das externe Netzteil an den ersten B126-004 in der Verkettung an und steken Sie es in einen Überspannungsschutz, eine PDU oder eine USV ein. Die grünen RJ45-LEDs und die rote Netz-LED an dem B126-004 leuchten auf, um anzugeigen, dass Strom von dem externen Netzteil empfangen wird.
Wiederholen Sie Schritt 6 fur jedem weiteren B126-004 in der Daisy Chain.
8 Verwenden Sie ein Cat5e/6-Kabel, um einen der RJ45-Ausgangsanschluss am lokalen Gerät mit dem RJ45-Eingangssanschluss an einem externen B126-1P0-, B126-1P0-MINI-, B126-1A0-, B126-1P0-WP-1- oder B126-1A0-WP-1-Gerät zu verbinden.
Wiederholen Sie Schritt 8 für jedem weitere externe Gerät, das angeschlossen wird.
10 Nur B126-1A0 und B126-1A0-WP-1: Schließen Sie das externe Netzteil an den B126-1A0- oder B126-1A0-WP-1 an, und stecken Sie es in einen Überspannungsschutz, eine PDU oder eine USV ein. Die grüne und die orangefarbene LED leuchten, wobei die grüne LED anzeigt, dass das Gerät von dem externen Netzteil mit Strom versorgt wird, und die orangefarbene LED anzeigt, dass das Gerät über ein Cat5e/6-Kabel mit einem eingeschalteten lokalen Gerät verbunden ist.
Wiederholen Sie Schritt 10 für jeder weitere B126-1A0- oder B126-1A0-WP-1 in der Installation.

Extender/Splitter Daisy-ChainInstallation (nur B126-004)

12 Schlieben Sie den HDMI-Anschluss des B126-1P0 oder B126-1P0-MINI an einen Monitor an. Oder schreiben Sie den B126-1P0-WP-1, B126-1A0 oder B126-1A0-WP-1 über ein HDMI-Kabel der P568-Reihe an einen Monitor an. Sowohl die grüne als auch die orangefarbene RJ45-LED an der B126-1P0 und B126-1P0-MINI sowie die grüne LED an der B126-1P0-WP-1 leuchten auf, um anzuzeigen, dass das Gerät Strom vom angeschlossenen Monitor erhält.
Wiederholen Sie Schritt 12 für jeder weiteren Monitor, den Sie anschließen.
14 Schalten Sie die Stromzufuhr zur HDMI-Quelle ein. Die orangefarbenen RJ45-LEDs an dem B126-004 leuchten auf, um anzuzeigen, dass das Gerät ein Signal von der Quelle empfängt. Der Bildschirm sollte nun auf den angeschlossenen Monitoren angezeigt werden.
15 Falls erforderlich, verwenden Sie die Entzerrungssteuerung an dem B126-1A0 oder B126-1A0-WP-1, um das Videobild anzupassen.

Hinweis: Eine ungeeignete Entzerrungseinstellung kann dazu führen, dass der Monitor überhaupt kein Bild anziegt. Probieren Sie jeder Entzerrungseinstellung aus, bis ein akzeptables Bild angezeigt wird.

Daisy-Chain-Installation Extender/Splitter mit externem/Repeater-Gerät (nur B126-004)

Anmerkungen:

1) Testen Sie, ob die gesamte Installation ordnungsgemäß Funktioniert, bevor Sie die Kabel durch Decken/Wändeziehen.
2) Um eine maximale Entfernung und Leistung zu erreichen, verwenden Sie 24 AWG-Volldraht-Cat5e/6-Kabel. Die Verwendung von Cat5e/6-Litzenkabeln oder Kabeln mit einem größeren Querschnitt (AWG) als 24 AWG führt zu einer kürzeren Verlängerungsstrecke. Kabel mit higherem Querschnitt, z. B. 26 AWG, haben eine geringere Übertragungsfähigkeit als Kabel mit geringerem Querschnitt. Alle Cat6 Kabel der N202-Reihe werden aus 24 AWG-Volldrahtkabeln hergestellt.
3) B126-004 ist standardmäßig auf die Übertragung eines Stereo-Audiosignals eingestellt. Drücken Sie die Taste Audio am lokalen Gerät, um auf 7.1-Kanal-Surround-Sound-Audio umzuschalten.

Daisy-Chain-Installation Extender/Splitter mit externem/Repeater-Gerät (nur B126-004)

Daisy-Chain-Installation Extender/Splitter mit externem/Repeater-Gerät (nur B126-004)

1 Stellen Sie sicher, dass die HDMI-Quelle ausgeschaltet ist.
Schließen Sie die HDMI-Quelle mit einem HDMI-Kabel der P568-Reihe an den Eingangsanschluss des B126-004 an.
3 Verbinden Sie den LOKALEN Anschluss des B126-004 mit dem Eingangsanschluss eines zweiten B126-004 unter Verwendung des mitgelieferten 30 cm langen HDMI-Daisy-Chain-Kabels.
Wiederholen Sie Schritt 3, wenn Sie einen dritten B126-004 anschließen.
Optional: Schließen Sie einen lokalen Monitor mit einem HDMI-Kabel der P568-Reihe an den LOKALEN HDMI-Anschluss des letzten B126-004 an.
Schließen Sie das externe Netzteil an den ersten B126-004 in der DaisyChain an und stecken Sie es in einen Überspannungsschutz, eine PDU oder eine USV ein. Die grünen RJ45-LEDs und die rote Netz-LED an dem B126-004 leuchten auf, um anzuzeigen, dass Strom von dem externen Netzteil empfangen wird.
Wiederholen Sie Schritt 6 für jeder weiteren B126-004 in der Daisy Chain.
Verwenden Sie ein Cat5e/6-Kabel, um einen der RJ45-Ausgangsanschluss des lokalen Geräts mit dem RJ45-Eingangssanschluss des externen/Repeater-Geräts B126-110 zu verstinden.
9 Schließen Sie einen Monitor mit einem HDMI-Kabel der P568-Reihe an den HDMI-Ausgangsanschluss des externen/Repeater-Geräts an.
10 Schließen Sie das externe Netzteil an das externe/Repeater-Gerät an und stecken Sie es in einen Überspannungsschutz, eine PDU oder eine USV ein. Die grüne Netz-LED und die grünen RJ45-LEDs leuchten auf, um anzuzeigen, dass das Gerät mit Strom versorgt wird.

Es können bis zu vier Geräte verkettet werden (drei externe/Repeater-Geräte und eine Empfängereinheit). Um weitere externe/Repeater-Geräte anzuschreiben, fahren Sie mit Schritt 11 fort. Um die Installation mit einer externen B126-1A0- oder B126-1A0-WP-1-Empfängereinheit abzuschreiben, fahren Sie mit Schritt 15 fort.

Daisy-Chain-Installation Extender/Splitter mit externem/Repeater-Gerät (nur B126-004)

11 Verwenden Sie ein Cat5e/6-Kabel, um den RJ45-Ausgangsanschluss des ersten externen/Repeater-Geräts mit dem RJ45-Eingangssanschluss eines zweiten externen/Repeater-Geräts zu verbinden.
12 Schließen Sie einen Monitor mit einem HDMI-Kabel der P568- Reihe an den HDMI-Ausgangsanschluss des externen/Repeater-Geräts an, das Sie gerade hinzugeführten haben.
13 Schlieben Sie das externe Netzteil an das externen/Repeater-Gerät an und stecken Sie es in einen Überspannungsschutz, eine PDU oder eine USV ein. Die grüne Netz-LED und die grünen RJ45-LEDs leuchten auf, um anzuzeigen, dass das Gerät mit Strom versorgt wird.
Um ein drittes externen/Repeater-Gerät hinzuzufugen, wiederholen Sie die Schritte 11 bis 13. Um ihre Installation mit einer externen B126-1A0-oder B126-1A0-WP-1-Empfängereinheit abzuschreiben, fahren Sie mit Schritt 15 fort.
15 Verwenden Sie ein Cat5e/6-Kabel, um den RJ45-Ausgangsanschluss des letzten externen-/Repeater-Geräts mit dem RJ45-Eingangsanschluss einer externen B126-1A0- oder B126-1A0-WP-1- Empfängereinheit zu verbinden.
16 Schließen Sie einen Monitor mit einem HDMI-Kabel der P568-Reihe an den HDMI-Ausgangsanschluss deran.
17 Schließen Sie das externe Netzteil an die externe Empfängereinheit an und stecken Sie es in einen Überspannungsschutz, eine PDU oder eine USV ein. Die grüne LED leuchtet, um anzuzeigen, dass das Gerät Strom von dem externen Netzteil erhält. Die orangefarbene LED leuchtet, um anzuzeigen, dass das Gerät mit einem eingeschalteten externen/ Repeater-Gerät verbunden ist.
Wiederholen Sie die Schritte 8 bis 17 für jeder weiteren RJ45-Ausgangsanschluss an den lokalen Sendeeinheiten.
19 Schalten Sie die Stromzufuhr zur HDMI-Quelle ein. Die orangefarbenen RJ45-LEDs an den lokalen Einheiten leuchten auf, um anzuzeigen, dass ein Signal von der Quelle empfangen wird.

Daisy-Chain-Installation Extender/Splitter mit externem/Repeater-Gerät (nur B126-004)

20 Verwenden Sie bei Bedarf die Entzerrungssteuerung an dem/den externen/Repeater-Gerät(en) und der externen Empfängereinheit, um das Videobild anzupassen.

Hinweis: Eine ungeeignete Entzerrungseinstellung kann dazu führen, dass der Monitor überhaupt kein Bild anzeigt. Probieren Sie jeder Entzerrungseinstellung aus, bis ein akzeptables Bild angezeigt wird.

Garantie

1 Jahr eingeschränkte Garantie

Wir garantieren, dass unsere Produkte für einen Zeitraum von einem (1) Jahr ab dem Datum des Erstkaufs frei von Material- und Verarbeitungsfehlern sind. Unsere Verpflichtung im Rahmen dieser Garantie beschrankt sich auf die Reparatur oder den Ersatz (nach eigenen Ermessen) der fehlerhaften Produkte. Besuchen Sie Triplite.Eaton.com/support/product-returns, bevor Sie Geräte zur Reparatur zurücksenden. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlösigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner Weise geändert oder modifiziert wurden.

MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN GEBEN WIR KEINE GARANTIEN, WEDER AUSDRUCKLICH NOCH STILLSCHWEIGEND, EINSCHLIESLLICH GARANTIEN DER MARKTGANGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Einige Staaten gestatten keine Beschränkung oder keinen Ausschluss stillschweigender Gewährleistungen; daß kann es sein, dass die oben genannten Beschränkungen oder Ausschlüsse auf den Käufer nicht zutreffen. MIT AUSNAHME DER OBIGEN BESTIMMUNGEN SIND WIR UNDER KEINEN UMSTÄNDEN HAFTBAR FÜR DIREKTE, INDIREKTE, SPEZIELLE, ZUFällIGE ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTES ERGEBEN, SELBST WENN Auf DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haften wir nicht für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust, Kosten für Entsatzprodukte, Ansprüche Dritter oder anderes.

WEEE-Compliance-Informationen für Kunden und Recycler (Europäische Union)

Die WEEE-Richtlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Eaton kaufen, ein Anrecht auf Folgendes haben:
- Einsendung alter Geräte zum Recycling auf einer Eins-zu-Eins-Basis (dies variiert je nach Land)
- Senden Sie die neuen Geräte zum Recycling zurück, wenn diese letztendlich zu Abfall werden.

WARNING

Die Verwendung these Gerats fur lebenserhaltende Systeme, bei denen der Ausfall des Gerats den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen.

Eaton verfolgt eine Politik der kontinuierlichen Verbesserung. Spezifikationen können ohne Ankündigung geändert werden.

Alle Rechte vorbehalten.

Veröffentlichung Nr.

23.08.359/93-3731_RevB

September 2023

Eaton ist eine eingetragene Handelsmarke.

Alle Marken sind Eigentum der jeweiligen Inhaber.

Estensori HDMI su Cat5 ed Estensori/Splitter

Modelli:

B126-1A1

B126-1A1-WP

B126-002

B126-004

B126-1PO

B126-1PO-MINI

B126-1PO-WP-1

B126-1A0

B126-1A0-WP-1

B126-110
