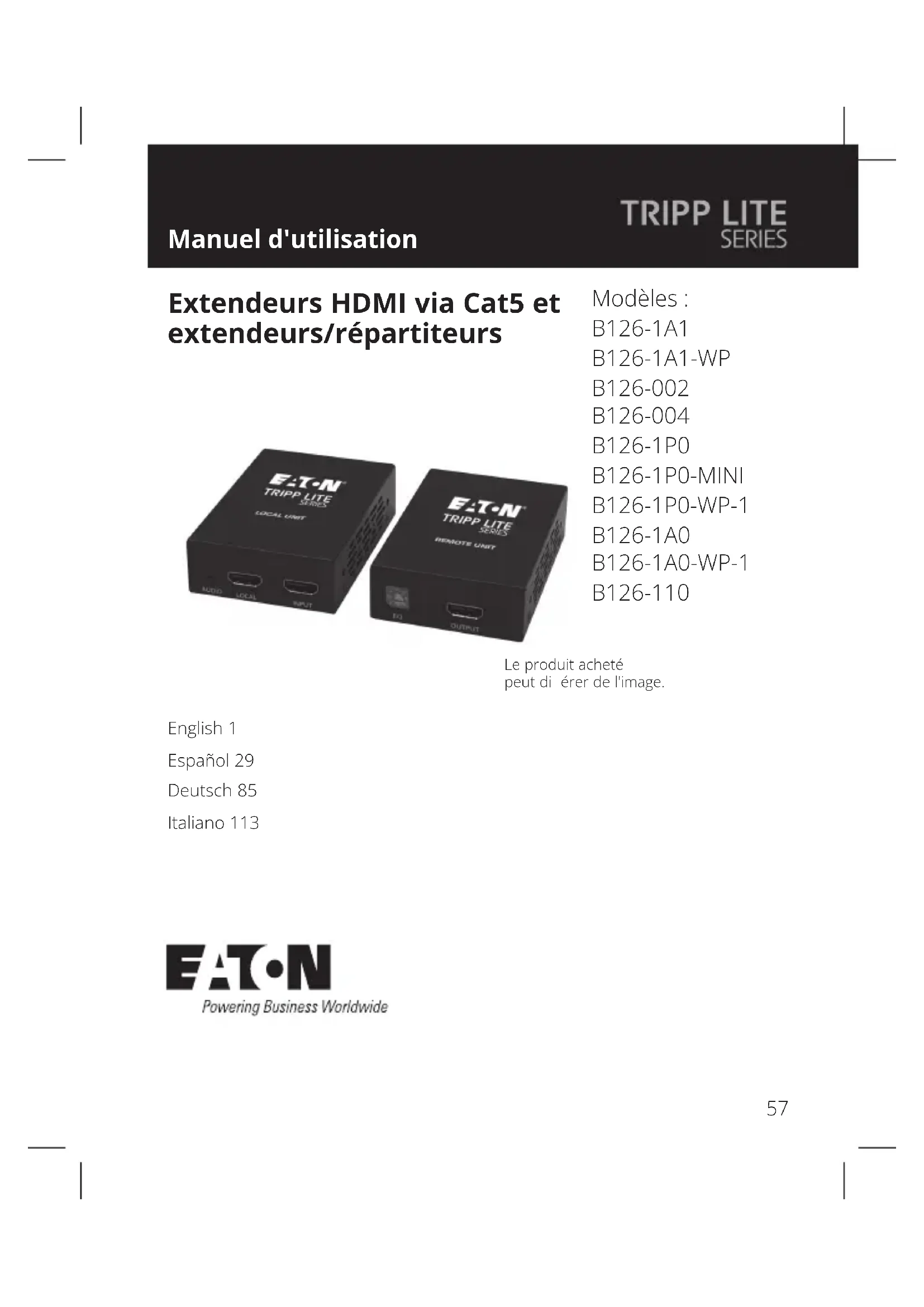

MODE D'EMPLOI B1261P0MINI Tripp Lite

Extendeurs HDMI via CAT5 et extendeurs/répartiteurs

Modèles :

B126-1A1

B126-1A1-WP

B126-002

B126-004

B126-1PO

B126-1PO-MINI

B126-1PO-WP-1

B126-1A0

B126-1AO-WP-1

B126-110

Le produit acheté

peut différer de l'image.

Contenu du carton d'emballage

	B126-1A1	B126-1A1-WP	B126-002	B126-004	B126-1A0	B126-1A0-WP-1	B126-1P0	B126-1P0-MINI	B126-1P0-WP-1	B126-110
Unité locale (L), unité distance (R) ou les deux (B)	B	B L L	R R	R R	R R
Alimentations électriques externes (0, 1 ou 2)	2	2 1 1	1 1	0 0	0 1
Matériel de montage XXXXX
Vis pour plaque murale XXX
Tournevis pour le réglage de l'égalisation	XXXXX	X
Câble HDMI en guirlande X
Câble USB Micro-B X

Caractéristiques du produit

• Prise en charge d'une résolution vidéo maximale de 1080p (60 Hz)
• Plug and Play — pas besoin de logiciels ou de pilotes
• Prise en charge du son surround jusqu'à 7.1 canaux
• Compatible HDCP et 3D

B126-1A1

Kit extendeur actif HDMI via Cat5 - Prolonge un signal 1080i (60 Hz) jusqu'à 61 m (200 pieds) de la source ou un signal 1080p (60 Hz) jusqu'à 45,7 m (150 pieds) de la source - Un port HDMI supplémentaire sur l'unité émettrice locale permet de connecter un moniteur local - L'unité réceptrice distante est dotée d'un contrôle d'égalisation intégré pour le réglage de l'image vidéo - Le matériel de montage inclus permet à l'unité émettrice locale et à l'unité réceptrice distante d'être montées sur un mur, un rack ou un poteau

B126-1A1-WP

• Kit de plaque murale extendeur actif HDMI via Cat5 Prolonge un signal 1080i (60 Hz) jusqu'à 61 m (200 pieds) de la source ou un signal 1080p (60 Hz) jusqu'à 45,7 m (150 pieds) de la source
• L'unité réceptrice distante est dotée d'un contrôle d'égalisation intégré pour le réglage de l'image vidéo
• Les plaques murales de type RJ45 permettent l'utilisation de câbles de brassage Cat5e/6 standard ; une connexion à un bloc de raccordement de type 110 n'est pas nécessaire.

B126-002

• Unité émettrice locale extendeur/répartiteur HDMI via Cat5 avec 2 ports
• Divise un signal HDMI en deux
• Fonctionne avec des unités distances/répéteurs et des unités réceptrices pour prolonger un signal HDMI au-delà de la limite de distance de 5 m (16 pieds)
• Le matériel de montage inclus permet à l'unité d'être montée sur un mur, un rack ou un poteau

B126-004

• Unité émettrice locale extendeur/répartiteur HDMI via Cat5 avec 4 ports
• Divise un signal HDMI en quatre
• Compend un port HDMI supplémentaire, qui peut être utilisé pour connecter un moniteur local ou pour connecter en guirlande des unités B126-004 supplémentaires (jusqu'à trois unités peuvent être connectées en guirlande)
• Comprend un câble HDMI avec des connecteurs verrouillables pour une connexion plus sûre
• Fonctionne avec des unités distances/répéteurs et des unités réceptrices pour prolonger un signal HDMI au-delà de la limite de distance de 5 m (16 pieds)
• Le matériel de montage inclus permet à l'unité d'être montée sur un mur, un rack ou un poteau
• jusqu'à trois unités B126-004 peuvent être montées dans un support de montage en rack 1U B132-004-RB

B126-1A0

• Unité réceptrice distante extendeur actif HDMI via Cat5
• Fonctionne avec les extendeurs/répartiteurs B126-002 et B126-004 pour prolonger un signal 1080i (60 Hz) jusqu'à 61 m (200 pieds) de la source ou un signal 1080p (60 Hz) jusqu'à 45,7 m (150 pieds) de la source
• Contrôle d'égalisation intégré pour le réglage de l'image vidéo
• Le matériel de montage inclus permet à l'unité d'être montée sur un mur, un rack ou un poteau

B126-1A0-WP-1

• Plaque murale extendeur actif HDMI via Cat5
• Fonctionne avec les extendeurs/répartiteurs B126-002 et B126-004 pour prolonger un signal 1080i (60 Hz) jusqu'à 61 m (200 pieds) de la source ou un signal 1080p (60 Hz) jusqu'à 45,7 m (150 pieds) de la source
• Contrôle d'égalisation intégré pour le réglage de l'image vidéo

Caractéristiques du produit

• La plaque murale de type RJ45 permet l'utilisation de câbles de brassage Cat5e/6 standard ; une connexion à un bloc de raccordement de type 110 n'est pas nécessaire.

B126-1P0

• Unité réceptrice distante extendeur passif HDMI via Cat5
• Fonctionne avec les extendeurs/répartiteurs B126-002 et B126-004 pour prolonger un signal 1080i (60 Hz) jusqu'à 30 m (100 pieds) de la source ou un signal 1080p (60 Hz) jusqu'à 15 m (50 pieds) de la source
• Le câble HDMI intégré est doté d'un connecteur verrouillable pour une connexion plus sûre
• Aucune source d'alimentation externe nécessaire

B126-1PO-MINI

• Unité réceptrice distante extendeur passif HDMI via Cat5 (compacte)
• Fonctionne avec les extendeurs/répartiteurs B126-002 et B126-004 pour prolonger un signal 1080i (60 Hz) jusqu'à 30,5 m (100 pieds) de la source ou un signal 1080p (60 Hz) jusqu'à 15 m (50 pieds) de la source
• Le profil bas et la conception compacte permettent un placement discret
• Aucune alimentation externe n'est nécessaire ; le port USB Micro-B fournit l'alimentation si nécessaire.
• Cable USB Micro-B inclus

B126-1PO-WP-1

• Plaque murale extendeur passif HDMI via Cat5
• Fonctionne avec les extendeurs/répartiteurs B126-002 et B126-004 pour prolonger un signal 1080i (60 Hz) jusqu'à 30,5 m (100 pieds) de la source ou un signal 1080p (60 Hz) jusqu'à 15 m (50 pieds) de la source
• La plaque murale de type RJ45 permet l'utilisation de câbles de brassage Cat5e/6 standard ; une connexion à un bloc de raccordement de type 110 n'est pas nécessaire.
• Aucune source d'alimentation externe nécessaire

B126-110

• Unité distante/répéteur extendeur actif HDMI via Cat5
• Prolonge et étend une installation HDMI via Cat5, permettant à de multiples moniteurs d’être placés à différents points d’une chaîne allant jusqu’à 213 m (700 pieds)
• Prolonge un signal 1080i (60 Hz) jusqu'à 53 m (175 pieds) ou un signal 1080p (60 Hz) jusqu'à 38 m (125 pieds) de l'unité émettrice locale à la première unité distante/répéteur de l'installation
• Prolonge un signal 1080i (60 Hz) jusqu'à 53 m (175 pieds) supplémentaires ou un signal 1080p (60 Hz) jusqu'à 38 m (125 pieds) supplémentaires de chaque unité distante/répéteur à l'unité suivante de la chaîne (dans une installation en guirlande à quatre niveaux, un signal 1080i (60 Hz) peut être prolongé jusqu'à 213 m (700 pieds) ou un signal 1080p (60 Hz) jusqu'à 244 m (500 pieds) de la source à la unité distante de la chaîne)
• Connectez jusqu'à quatre unités distantes (trois unités distantes/répéteurs et un récepteur) avec un moniteur situé à chaque point de la chaîne
• Contrôle d'égalisation intégré pour le réglage de l'image vidéo
• Le matériel de montage inclus permet à l'unité d'être montée sur un mur, un rack ou un poteau.

Accessoires disponibles en option :

• Support de montage en rack 1U B132-004-RB Câbles de brassage Cat6 à fil massif de 0,51 mm de diamètre série N202 Câbles HDMI haute vitesse série P568

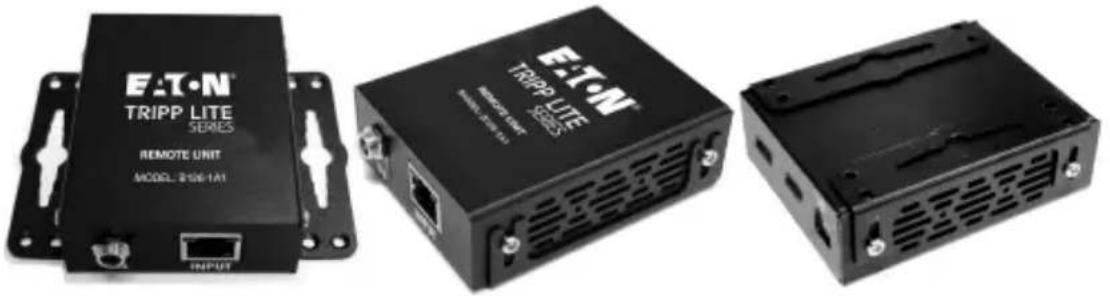

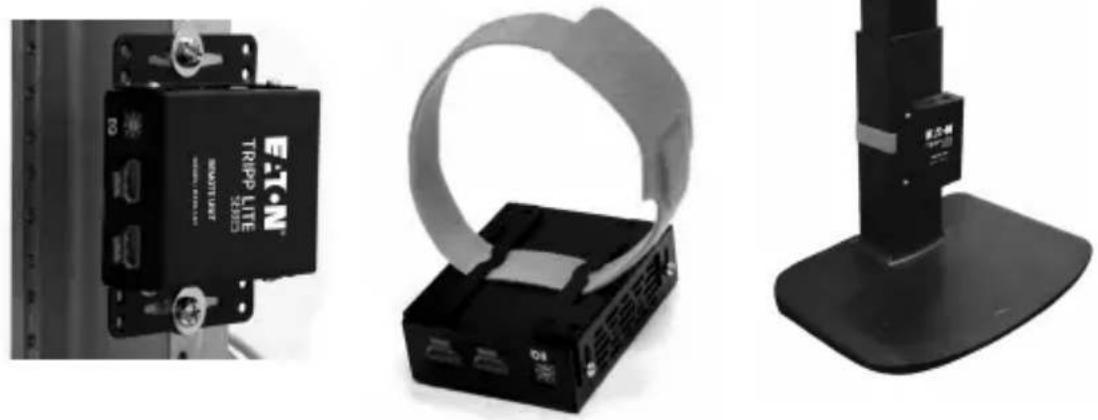

Instructions de montage (certains modèles uniquement)

Les B126-002, B126-004, B126-1A1, B126-1A0 et B126-110 incluent du matériel de montage qui permet une variété de méthodes de montage. Les images suivantes illustrent la manière dont les supports de montage inclus peuvent être fixés pour différentes installations.

Remarque: le B126-004 peut également être monté sur un support de montage en rack 1U (B132-004-RB). Jusqu'à trois unités locales B126-004 peuvent être connectées à un B132-004-RB.

Remarques:

1) Vérifiez que l'ensemble de l'installation fonctionne correctement avant de tirer les câbles dans les plafonds/murs. 2) Pour obtenir une distance et des performances maximales, utilisez un câble Cat5e/6 à fil massif de 0,511 mm de diamètre. L'utilisation d'un câble torsadé Cat5e/6 ou d'un câble d'un diamètre inférieur à 0,511 mm réduira la distance d'extension. Les câbles d'un diamètre inférieur, tels que 0,405 mm, ont une capacité de transmission plus limitée que les câbles de plus gros diamètre. Tous les câbles Cat6 série N202 sont fabriqués avec des fils massifs de 0,511 mm de diamètre. 3) Les B126-1A1 et B126-1A1-WP sont réglés par défaut pour transmettre un signal audio stéréo. Appuyez sur la touche Audio de l'unité locale pour passer au son surround 7.1 canaux. 4) Le schéma d'installation montre une unité B126-1A1. L'installation du B126-1A1-WP est identique, sauf qu'il n'y a pas de port pour le moniteur local.

Installation du kit extendeur standard

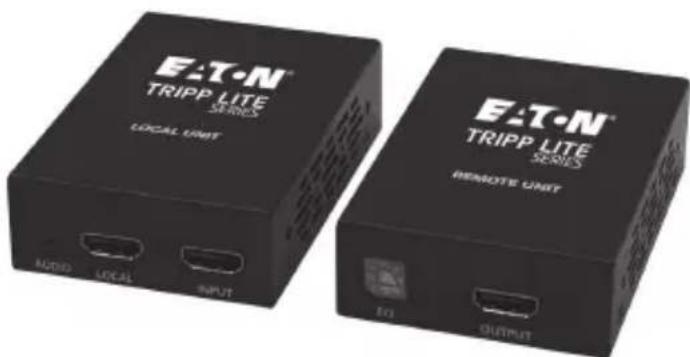

Assurez-vous que la source HDMI est hors tension. Connectez la source HDMI au port INPUT de l'unité locale B126-1A1 ou B126-1A1-WP à l'aide d'un cable HDMI série P568. 3 Facultatif pour le B126-1A1: connectez un moniteur local au port LOCAL de l'unité locale B126-1A1 à l'aide d'un cable HDMI série P568. Connectez l'alimentation électrique externe à l'unité locale et branchez-la à un parasurtenseur, à une unité de distribution d'énergie (PDU) ou à une alimentation sans interruption (onduleur). Le voyant vert s'allume pour indiquer que l'unité est alimentée par l'alimentation électrique externe. À l'aide d'un cable Cat5e/6, connectez le port RJ45 de l'unité locale au port RJ45 de l'unité distante. 6 Connectez l'alimentation électrique externe à l'unité distante et branchez-la à un parasurtenseur, à une unité de distribution d'énergie (PDU) ou à un onduleur. Le voyant vert s'allume pour indiquer que l'unité est alimentée par l'alimentation électrique externe. Le voyant orange s'allume pour indiquer que l'unité est connectée à une unité locale sous tension. Connectez le port HDMI de l'unité distante à un moniteur à l'aide d'un cable HDMI série P568. 8 Mettez la source HDMI sous tension. Le voyant orange de l'unité locale s'allume pour indiquer qu'un signal est reçu de la source. Si nécessaire, utilisez le contrôle d'égalisation sur l'unité distante pour régler l'image vidéo.

Remarque: un mauvais réglage de l'égalisation peut empêcher le moniteur d'afficher une image. Essayez chaque réglage d'égalisation jusqu'à ce qu'une image acceptable s'affiche.

Remarques:

1) Vérifiez que l'ensemble de l'installation fonctionne correctement avant de tirer les câbles dans les plafonds/murs. 2) Pour obtenir une distance et des performances maximales, utilisez un câble Cat5e/6 à fil massif de 0,511 mm de diamètre. L'utilisation d'un câble torsadé Cat5e/6 ou d'un câble d'un diamètre inférieur à 0,511 mm réduira la distance d'extension. Les câbles d'un diamètre inférieur, tels que 0,405 mm, ont une capacité de transmission plus limitée que les câbles de plus gros diamètre. Tous les câbles Cat6 série N202 sont fabriqués avec des fils massifs de 0,511 mm de diamètre. 3) Les B126-1A1 et B126-1A1-WP sont réglés par défaut pour transmettre un signal audio stéréo. Appuyez sur la touche Audio de l'unité locale pour passer au son surround 7.1 canaux. 4) Le schéma d'installation montre une unité B126-1A1. L'installation du B126-1A1-WP est identique, sauf qu'il n'y a pas de port pour le moniteur local.

Assurez-vous que la source HDMI est hors tension. • Connectez la source HDMI au port INPUT du B126-1A1 ou du B126-1A1-WP à l'aide d'un cable HDMI série P568. 3 Facultatif pour le B126-1A1: connectez un moniteur local au port HDMI LOCAL à l'aide d'un cable HDMI série P568.

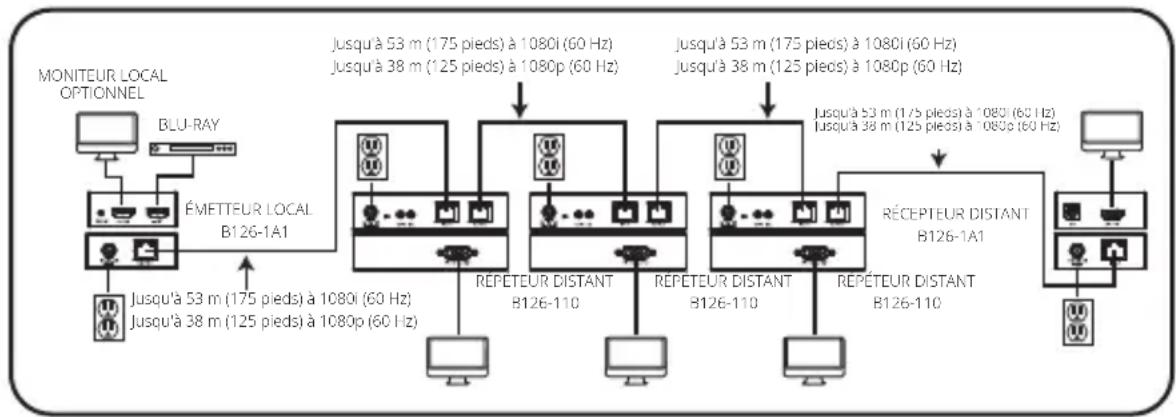

Installation d'un kit extendeur avec unité distante/répéteur

4 Connectez l'alimentation électrique externe à l'unité locale et branchez-la à un parasurtenseur, à une unité de distribution d'énergie (PDU) ou à un onduleur. Le voyant vert s'allume pour indiquer que l'unité est alimentée par l'alimentation électrique externe. À l'aide d'un câble Cat5e/6, connectez le port RJ45 de l'unité locale au port RJ45 INPUT de l'unité distante/répéteur B126-110. • Connectez un moniteur au port HDMI OUTPUT de l'unité distante/répéteur à l'aide d'un câble HDMI série P568. Connectez l'alimentation électrique externe à l'unité distante/répéteur et branchez-la à un parasurtenseur, à une unité de distribution d'énergie (PDU) ou à un onduleur. Le voyant vert d'alimentation et les voyants verts RJ45 s'allument pour indiquer que l'unité est alimentée.

Il est possible de relier jusqu'à quatre unités en guirlande (trois unités distances/repéuteurs et un récepteur). Pour connecter des unités distances/repéuteurs supplémentaires, passez à l'objet 8. Pour terminer l'installation avec l'unité réceptrice distante B126-1A1 ou B126-1A1-WP, passez à l'objet 12.

8 À l'aide d'un cable Cat5e/6, connectez le port RJ45 OUTPUT de la première unité distante/répéteur au port RJ45 INPUT d'une deuxieme unité distante/répéteur. 9 Connectez un moniteur au port HDMI OUTPUT de l'unité distante/ repêuteur que vous venez d'ajouter à l'aide d'un cable HDMI série P568. 10 Connectez l'alimentation électrique externe à l'unité distante/ repéteur et branchez-la à un parasurtenseur, à une unité de distribution d'énergie (PDU) ou à un onduleur. Le voyant vert d'alimentation et les voyants verts RJ45 s'allument pour indiquer que l'unité est alimentée. Pour ajouter une troisième unité distante/repéteur, repêtez les étapes 8 à 10. Pour terminer l'installation avec l'unité réceptrice distante B126-1A1 ou B126-1A1-WP, passez à l'étape 12.

Installation d'un kit extendeur avec unité distante/répéteur

12 À l'aide d'un câble Cat5e/6, connectez le port RJ45 OUTPUT de la dernière unité distante/répéteur au port RJ45 INPUT de l'unité réceptrice distante B126-1A1 ou B126-1A1-WP. 13 Connectez un moniteur au port HDMI OUTPUT de l'unité réceptrice distante à l'aide d'un câble HDMI série P568. 14 Connectez l'alimentation électrique externe à l'unité réceptrice distante et branchez-la à un parasurtenseur, à une unité de distribution d'énergie (PDU) ou à un onduleur. Le voyant vert s'allume pour indiquer que l'unité est alimentée par l'alimentation électrique externe. Le voyant orange s'allume pour indiquer que l'unité est connectée à une unité distante/répéteur sous tension. 15 Mettez la source HDMI sous tension. Le voyant orange de l'unité locale s'allume pour indiquer qu'un signal est reçu de la source. Si nécessaire, utilisez le contrôle d'égalisation sur le(s) unité(s) distante(s)/répéteur(s) et l'unité réceptrice distante pour régler l'image vidéo.

Remarque: un mauvais réglage de l'égalisation peut empêcher le moniteur d'afficher une image. Essayez chaque réglage d'égalisation jusqu'à ce qu'une image acceptable s'affiche.

Remarques :

1) Vérifiez que l'ensemble de l'installation fonctionne correctement avant de tirer les câbles dans les plafonds/murs. 2) Pour obtenir une distance et des performances maximales, utilisez un câble Cat5e/6 à fil massif de 0,511 mm de diamètre. L'utilisation d'un câble torsadé Cat5e/6 ou d'un câble d'un diamètre inférieur à 0,511 mm réduira la distance d'extension. Les câbles d'un diamètre inférieur, tels que 0,405 mm, ont une capacité de transmission plus limitée que les câbles de plus gros diamètre. Tous les câbles série N202 sont fabriqués avec des fils massifs de 0,511 mm de diamètre. 3) Les B126-002 et B126-004 sont réglés par défaut pour transmettre un signal audio stéréo. Appuyez sur la touche Audio du B126-002 ou du B126-004 pour passer au son surround 7.1 canaux. 4) Le schéma d'installation montre l'unité émettrice locale B126-004. L'installation du B126-002 est identique, sauf qu'il n'y a que deux ports distants et pas de port pour le moniteur local. 5) L'alimentation externe n'est généralement pas nécessaire pour le B126-1P0-MINI, mais il comprend un port USB Micro-B et un câble pour fournir une alimentation externe en cas de besoin. Si vous n'obtenez pas d'image sur le moniteur lorsque vous utilisez le B126-1P0-MINI, connectez le câble USB fourni entre le port USB Micro-B et une source d'alimentation (telle qu'un chargeur USB).

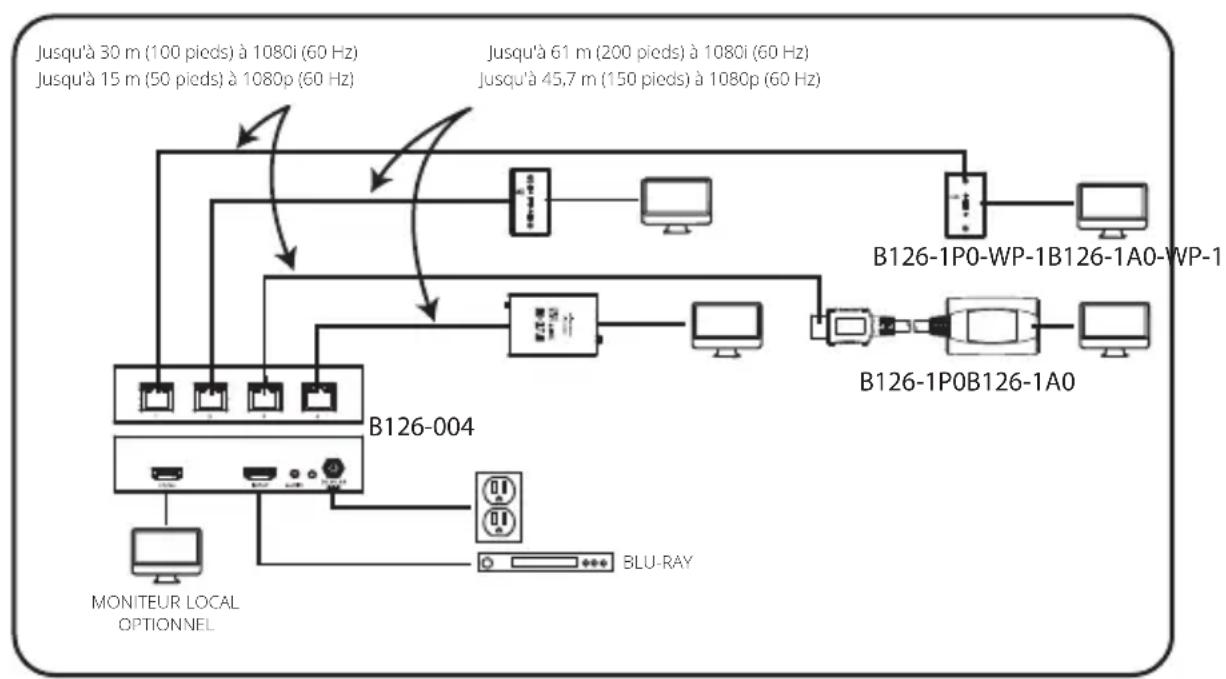

Installation d'un extendeur/répartiteur standard

Assurez-vous que la source HDMI est hors tension. • Connectez la source HDMI au port INPUT du B126-002 ou du B126-004 à l'aide d'un cable HDMI série P568. • Facultatif pour le B126-004: connectez un moniteur HDMI au port LOCAL du B126-004 à l'aide d'un cable HDMI série P568. Connectez l'alimentation électrique externe à l'unité locale B126-002 ou B126-004 et branchez-la à un parasurtenseur, à une unité de distribution d'énergie (PDU) ou à un onduleur. Les voyants verts RJ45 et le voyant rouge d'alimentation du B126-004, ainsi que les voyants verts RJ45 du B126-002, s'allument pour indiquer que l'alimentation est reçue de l'alimentation électrique externe. 5 À l'aide d'un cable Cat5e/6, connectez l'un des ports de sortie RJ45 de l'unité locale au port d'entrée RJ45 d'une unité distante B126-1P0, B126-1P0-MINI, B126-1A0, B126-1P0-WP-1 ou B126-1A0-WP-1. • Répétez l'étape 5 pour chaque unité distante supplémentaire connectée. B126-1A0 et B126-1A0-WP-1 uniquement: connectez l'alimentation électrique externe au B126-1A0 ou au B126-1A0-WP-1 et branchez-la à un parasurtenseur, à une unité de distribution d'énergie (PDU) ou à un onduleur. Les voyants verts et orange s'allument, le voyant vert indiquant que l'unité est alimentée par l'alimentation électrique externe et le voyant orange indiquant que l'unité est connectée à une unité locale sous tension via un cable Cat5e/6. 8 Répétez l'étape 7 pour chaque B126-1A0 ou B126-1A0-WP-1 supplémentaire dans l'installation. 9 Branchez le connecteur HDMI du B126-1P0 ou du B126-1P0-MINI à un moniteur. Vous pouvez également connecter le B126-1P0-WP-1, le B126-1A0 ou le B126-1A0-WP-1 à un moniteur à l'aide d'un cable HDMI série P568. Les voyants verts et orange RJ45 des B126-1P0 et B126-1P0-MINI, ainsi que le voyant vert du B126-1P0-WP-1, s'allument pour indiquer que l'unité est alimentée par le moniteur connecté.

Installation d'un extendeur/répartiteur standard

10 Répétez l'étape 9 pour chaque moniteur supplémentaire connecté. 11 Mettez la source HDMI sous tension. Les voyants orange RJ45 s'allument sur le B126-002 et le B126-004 pour indiquer que l'unité reçoit un signal de la source. L'écran doit maintenant s'afficher sur les moniteurs connectés. 12 Si nécessaire, utilisez le contrôle d'égalisation sur le B126-1A0 ou le B126-1A0-WP-1 pour régler l'image vidéo.

Remarque: un mauvais réglage de l'égalisation peut empêcher le moniteur d'afficher une image. Essayez chaque réglage d'égalisation jusqu'à ce qu'une image acceptable s'affiche.

Remarques:

1) Vérifiez que l'ensemble de l'installation fonctionne correctement avant de tirer les câbles dans les plafonds/murs. 2) Pour obtenir une distance et des performances maximales, utilisez un cable Cat5e/6 à fil massif de 0,511 mm de diamètre. L'utilisation d'un cable toronné Cat5e/6 ou d'un cable d'un diamètre inférieur à 0,511 mm réduira la distance d'extension. Les cables d'un diamètre inférieur, tels que 0,405 mm, ont une capacité de transmission plus limitée que les cables de plus gros diamètre. Tous les cables Cat6 série N202 sont fabriqués avec des fils massifs de 0,511 mm de diamètre. 3) Les B126-002 et B126-004 sont réglés par défaut pour transmettre un signal audio stéréo. Appuyez sur la touche Audio de l'unité locale pour passer au son surround 7.1 canaux 4) Le schéma d'installation montre le B126-004. L'installation du B126-002 sera identique, sauf qu'il n'y a que deux ports distants et qu'il n'y a pas de port pour le moniteur local.

Installation d'un extendeur/répartiteur avec unité distante/répéteur

Assurez-vous que la source HDMI est hors tension. • Connectez la source HDMI au port INPUT du B126-002 ou du B126-004 à l'aide d'un cable HDMI série P568. 3 Facultatif pour le B126-004 : connectez un moniteur local au port HDMI LOCAL à l'aide d'un cable HDMI série P568. Connectez l'alimentation électrique externe à l'unité locale et branchez-la à un parasurtenseur, à une unité de distribution d'énergie (PDU) ou à un onduleur. Les voyants verts RJ45 s'allument pour indiquer que l'alimentation est reçue de l'alimentation électrique externe. Un voyant rouge supplémentaire sur le B126-004 s'allume également pour indiquer que l'alimentation est reçue. 5 À l'aide d'un cable Cat5e/6, connectez l'un des ports de sortie RJ45 de l'unité locale au port d'entrée RJ45 de l'unité distante/répéteur B112-110. • Connectez un moniteur au port HDMI OUTPUT de l'unité distante/répéteur à l'aide d'un cable HDMI série P568. Connectez l'alimentation électrique externe à l'unité distante/répéteur et branchez-la à un parasurtenseur, à une unité de distribution d'énergie (PDU) ou à un onduleur. Le voyant vert d'alimentation et les voyants verts RJ45 s'allument pour indiquer que l'unité est alimentée.

Il est possible de relier jusqu'à quatre unités en guirlande (trois unités distances/répéteurs et un récepteur). Pour connecter des unités distances/répéteurs supplémentaires, passez à l'objet 8. Pour terminer votre installation avec une unité réceptrice distante B126-1A0 ou B126-1A0-WP-1, passez à l'objet 12.

8 À l'aide d'un câble Cat5e/6, connectez le port RJ45 OUTPUT de la première unité distante/répéteur au port RJ45 INPUT d'une seconde unité distante/répéteur.

Installation d'un extendeur/répartiteur avec unité distante/répéteur

9 Connectez un moniteur au port HDMI OUTPUT de l'unité distante/répéteur que vous venez d'ajouter à l'aide d'un cable HDMI série P568. 10 Connectez l'alimentation électrique externe à l'unité distante/répéteur et branchez-la à un parasurtenseur, à une unité de distribution d'énergie (PDU) ou à un onduleur. Le voyant vert d'alimentation et les voyants verts RJ45 s'allument pour indiquer que l'unité est alimentée. Pour ajouter une troisième unité distante/répéteur, répétez les étapes 8 à 10. Pour terminer votre installation avec une unité réceptrice distante B126-1A0 ou B126-1A0-WP-1, passez à l'étape 12. 12 À l'aide d'un cable Cat5e/6, connectez le port RJ45 OUTPUT de la cinquième unité distante/répéteur au port RJ45 INPUT d'une unité réceptrice distante B126-1A0 ou B126-1A0-WP-1. 13 Connectez un moniteur au port HDMI OUTPUT de l'unité réceptrice distante à l'aide d'un cable HDMI série P568. 14 Connectez l'alimentation électrique externe à l'unité réceptrice distante et branchez-la à un parasurtenseur, à une unité de distribution d'énergie (PDU) ou à un onduleur. Le voyant vert s'allume pour indiquer que l'unité est alimentée par l'alimentation électrique externe. Le voyant orange s'allume pour indiquer que l'unité est connectée à une unité distante/répéteur sous tension. 15 Répétez les étapes 5 à 14 pour chaque port de sortie RJ45 supplémentaire sur l'unité émettrice locale. 16 Mettez la source HDMI sous tension. Les voyants orange RJ45 de l'unité locale s'allument pour indiquer qu'un signal est reçu de la source. 17 Si nécessaire, utilisez le contrôle d'égalisation sur le(s) unité(s) distante(s)/répéteur(s) et l'unité réceptrice distante pour régler l'image vidéo.

Remarque: un mauvais réglage de l'égalisation peut empêcher le moniteur d'afficher une image. Essayez chaque réglage d'égalisation jusqu'à ce qu'une image acceptable s'affiche.

Remarques:

1) Vérifiez que l'ensemble de l'installation fonctionne correctement avant de tirer les câbles dans les plafonds/murs. 2) Pour obtenir une distance et des performances maximales, utilisez un câble Cat5e/6 à fil massif de 0,511 mm de diamètre. L'utilisation d'un câble torsadé Cat5e/6 ou d'un câble d'un diamètre inférieur à 0,511 mm réduira la distance d'extension. Les câbles d'un diamètre inférieur, tels que 0,405 mm, ont une capacité de transmission plus limitée que les câbles de plus gros diamètre. Tous les câbles série N202 sont fabriqués avec des fils massifs de 0,511 mm de diamètre. 3) Le B126-004 est réglé par défaut pour transmettre un signal audio stéréo. Appuyez sur le bouton Audio du B126-004 pour passer au son surround 7.1 canaux. 4) En utilisant le B126-1A0 et le B126-1A0-WP-1, un signal 1080i (60 Hz) peut être prolongé jusqu'à 61 m (200 pieds) de la source ou un signal 1080p (60 Hz) jusqu'à 45,7 m (150 pieds) de la source. En utilisant un B126-1P0, B126-1P0-MINI ou B126-1P0-WP-1, un signal 1080i (60 Hz) peut être prolongé jusqu'à 30 m (100 pieds) de la source ou un signal 1080p (60 Hz) jusqu'à 15 m (50 pieds).

Installation en guirlande d'un extendeur/répartiteur (B126-004 uniquement)

Assurez-vous que la source HDMI est hors tension. • Connectez la source HDMI au port INPUT du B126-004 à l'aide d'un cable HDMI série P568. 3 Connectez le port LOCAL du B126-004 au port INPUT d'un second B126-004 à l'aide du cable HDMI en guirlande de 30,5 cm (1 pied) fourni. • Répétez l'étape 3 si vous connectez un troisième B126-004. • Facultatif: connectez un moniteur local au port HDMI LOCAL du dernier B126-004 à l'aide d'un cable HDMI série P568. • Connectez l'alimentation électrique externe au premier B126-004 de la connexion en guirlande et branchez-la à un parasurtenseur, à une unité de distribution d'énergie (PDU) ou à un onduleur. Les voyants verts RJ45 et le voyant rouge d'alimentation du B126-004 s'allument pour indiquer que l'alimentation est reçue de l'alimentation électrique externe. • Répétez l'étape 6 pour chaque B126-004 supplémentaire dans la connexion en guirlande. A l'aide d'un cable Cat5e/6, connectez l'un des ports de sortie RJ45 de l'unité locale au port d'entrée RJ45 d'une unité distante B126-1P0, B126-1P0-MINI, B126-1A0, B126-1P0-WP-1 ou B126-1A0-WP-1. • Répétez l'étape 8 pour chaque unité distante supplémentaire connectée. 10 B126-1A0 et B126-1A0-WP-1 uniquement : connectez l'alimentation électrique externe au B126-1A0 ou au B126-1A0-WP-1 et branchez-la à un parasurtenseur, à une unité de distribution d'énergie (PDU) ou à un onduleur. Les voyants verts et orange s'allument, le voyant vert indiquant que l'unité est alimentée par l'alimentation électrique externe et le voyant orange indiquant que l'unité est connectée à une unité locale sous tension via un cable Cat5e/6. Répétez l'étape 10 pour chaque B126-1A0 ou B126-1A0-WP-1 supplémentaire dans l'installation.

Installation en guirlande d'un extendeur/répartiteur (B126-004 uniquement)

12 Branchez le connecteur HDMI du B126-1P0 ou du B126-1P0-MINI à un moniteur. Vous pouvez également connecter le B126-1P0-WP-1, le B126-1A0 ou le B126-1A0-WP-1 à un moniteur à l'aide d'un câble HDMI série P568. Les voyants verts et orange RJ45 des B126-1P0 et B126-1P0-MINI, ainsi que le voyant vert du B126-1P0-WP-1, s'allument pour indiquer que l'unité est alimentée par le moniteur connecté. 13 Répétez l'étape 12 pour chaque moniteur supplémentaire que vous connectez. 14 Mettez la source HDMI sous tension. Les voyants orange RJ45 s'allument sur le B126-004 pour indiquer que l'unité reçoit un signal de la source. L'écran doit maintenant s'afficher sur les moniteurs connectés. 15 Si nécessaire, utilisez le contrôle d'égalisation sur le B126-1A0 ou le B126-1A0-WP-1 pour régler l'image vidéo.

Remarque: un mauvais réglage de l'égalisation peut empêcher le moniteur d'afficher une image. Essayez chaque réglage d'égalisation jusqu'à ce qu'une image acceptable s'affiche.

Remarques:

1) Vérifiez que l'ensemble de l'installation fonctionne correctement avant de tirer les câbles dans les plafonds/murs. 2) Pour obtenir une distance et des performances maximales, utilisez un cable Cat5e/6 à fil massif de 0,511 mm de diamètre. L'utilisation d'un cable toronné Cat5e/6 ou d'un cable d'un diamètre inférieur à 0,511 mm réduira la distance d'extension. Les cables d'un diamètre inférieur, tels que 0,405 mm, ont une capacité de transmission plus limitée que les cables de plus gros diamètre. Tous les cables Cat6 série N202 sont fabriqués avec des fils massifs de 0,511 mm de diamètre. 3) Le B126-004 est réglé par défaut pour transmettre un signal audio stéréo. Appuyez sur la touche Audio de l'unité locale pour passer au son surround 7.1 canaux.

Installation en guirlande d'un extendeur/ répartiteur avec unité distante/répéteur

(B126-004 unique)

Assurez-vous que la source HDMI est hors tension. Connectez la source HDMI au port INPUT du B126-004 à l'aide d'un cable HDMI série P568. 3 Connectez le port LOCAL du B126-004 au port INPUT d'un second B126-004 à l'aide du cable HDMI en guirlande de 30,5 cm (1 pied) fourni. 4 Repetez l'etape 3 si vous connectez un troisième B126-004. Facultatif: connectez un moniteur local au port HDMI LOCAL du dernier B126-004 à l'aide d'un cable HDMI série P568. Connectez l'alimentation électrique externe au premier B126-004 de la connexion en guirlande et branchez-la à un parasurtenseur, à une unité de distribution d'énergie (PDU) ou à un onduleur. Les voyants verts RJ45 et levoyant rouge d'alimentation du B126-004 s'allument pour indiquer que l'alimentation est reçue de l'alimentation électrique externe. Répétez l' étape 6 pour chaque B126-004 supplémentaire dans la connexion en guirlande. 8 À l'aide d'un cable Cat5e/6, connectez l'un des ports de sortie RJ45 de l'unité locale au port d'entrée RI45 de l'unité distante/répéteur B126-110. 9 Connectez un moniteur au port HDMI OUTPUT de l'unité distante/ repêuteur à l'aide d'un cable HDMI série P568. 10 Connectez l'alimentation électrique externe à l'unité distante/ repêuteur et branchez-la à un parasurtenseur, à une unité de distribution d'énergie (PDU) ou à un onduleur. Le voyant vert d'alimentation et les voyants vents RJ45 s'allument pour indiquer que l'unité est alimentée.

Il est possible de relier jusqu'à quatre unités en guirlande (trois unités distantes/répéteurs et un récepteur). Pour connecter des unités distantes/répéteurs supplémentaires, passez à l'étape 11. Pour terminer votre installation avec une unité réceptrice distante B126-1A0 ou B126-1A0-WP-1, passez à l'étape 15.

Installation en guirlande d'un extendeur/ répartiteur avec unité distante/répéteur

(B126-004 unique)

À l'aide d'un câble Cat5e/6, connectez le port RJ45 OUTPUT de la première unité distante/répéteur au port RJ45 INPUT d'une deuxième unité distante/répéteur. 12 Connectez un moniteur au port HDMI OUTPUT de l'unité distante/répéteur que vous venez d'ajouter à l'aide d'un câble HDMI série P568. 13 Connectez l'alimentation électrique externe à l'unité distante/répéteur et branchez-la à un parasurtenseur, à une unité de distribution d'énergie (PDU) ou à un onduleur. Le voyant vert d'alimentation et les voyants verts RJ45 s'allument pour indiquer que l'unité est alimentée. Pour ajouter une troisième unité distante/répéteur, répétez les étapes 11 à 13. Pour terminer votre installation avec une unité réceptrice distante B126-1A0 ou B126-1A0-WP-1, passez à l'étape 15. 15 À l'aide d'un câble Cat5e/6, connectez le port RJ45 OUTPUT de la quatrième unité distante/répéteur au port RJ45 INPUT d'une unité réceptrice distante B126-1A0 ou B126-1A0-WP-1. 16 Connectez un moniteur au port HDMI OUTPUT de l'unité réceptrice distante à l'aide d'un câble HDMI série P568. Connectez l'alimentation électrique externe à l'unité réceptrice distante et branchez-la à un parasurtenseur, à une unité de distribution d'énergie (PDU) ou à un onduleur. Le voyant vert s'allume pour indiquer que l'unité est alimentée par l'alimentation électrique externe. Le voyant orange s'allume pour indiquer que l'unité est connectée à une unité distante/répéteur sous tension. Répétez les étapes 8 à 17 pour chaque port de sortie RJ45 supplémentaire sur les unités émettrices locales. 19 Mettez la source HDMI sous tension. Les voyants orange RJ45 des unités locales s'allument pour indiquer qu'un signal est reçu de la source.

Installation en guirlande d'un extende/ répartiteur avec unité distante/répéteur (B126-004 uniquement)

Si nécessaire, utilisez le contrôle d'égalisation sur le(s) unité(s) distante(s)/répéteur(s) et l'unité réceptrice distante pour régler l'image vidéo.

Remarque : un mauvais réglage de l’égalisation peut empêcher le moniteur d’afficher une image. Essayez chaque réglage d’égalisation jusqu’à ce qu’une image acceptable s’affiche.
