Type de produit	Kit d'extension DisplayPort vers HDMI sur Cat5
Marque	Tripp Lite
Modèle	B150-1A1-HDMI
Fonctions principales	Convertit un signal DisplayPort en HDMI, étend la portée jusqu'à 38,1 m (1080p) ou 45,7 m (1080i), support du True Color 24 bits et du son stéréo, égalisation intégrée
Résolution maximale	1080p (1920×1080) à 60 Hz
Distance d'extension maximale	38,1 m (125 pi) pour 1080p, 45,7 m (150 pi) pour 1080i
Connectique émetteur	1 câble DisplayPort intégré, 1 port RJ45, 1 port USB Micro-B
Connectique récepteur	1 câble HDMI intégré avec loquet, 1 port RJ45, 1 port USB Micro-B
Alimentation	Via ports USB Micro-B (5 V, alimentation par l'ordinateur ou chargeur USB)
Câble recommandé	Cat5e/6 à fils pleins 24 AWG (série N202)
Contenu de l'emballage	Émetteur, récepteur, 2 câbles USB Micro-B de 0,91 m, tournevis pour réglage égalisation, manuel d'utilisation
Configuration requise	Ordinateur avec port DisplayPort, écran avec entrée HDMI
Plug-and-Play	Oui, aucun logiciel ni pilote nécessaire
Garantie	1 an limitée
Compatibilité son	Oui, nécessite une source DisplayPort compatible audio

FOIRE AUX QUESTIONS - B1501A1HDMI Tripp Lite

Comment installer le kit B150-1A1-HDMI ?

Assurez-vous que tous les appareils sont hors tension. Branchez le câble DisplayPort de l'émetteur sur l'ordinateur, puis alimentez l'émetteur via le câble USB Micro-B. Reliez l'émetteur et le récepteur avec un câble Cat5e/6. Branchez le câble HDMI du récepteur sur l'écran, puis alimentez le récepteur via l'autre câble USB Micro-B. Mettez sous tension la source et l'écran. Ajustez l'égalisation si nécessaire.

Quelle est la distance maximale de transmission ?

Jusqu'à 38,1 m (125 pi) pour une résolution 1080p à 60 Hz, et jusqu'à 45,7 m (150 pi) pour 1080i à 60 Hz.

Quel type de câble Cat5e/6 dois-je utiliser ?

Utilisez un câble à fils pleins 24 AWG de catégorie Cat5e ou Cat6, comme les câbles de la série N202 de Tripp Lite. Les câbles à fils torsadés ou de calibre supérieur réduisent la portée.

Puis-je utiliser une alimentation externe ?

Oui, vous pouvez alimenter l'émetteur et le récepteur via un chargeur USB mural (par exemple, les modèles U280-002-W12 ou UAC-1B). Les câbles USB Micro-B fournis doivent être branchés.

Que faire si aucune image ne s'affiche ?

Vérifiez que les câbles USB Micro-B sont correctement branchés et que l'alimentation est active. Assurez-vous que l'ordinateur et l'écran sont allumés. Réduisez la résolution ou le taux de rafraîchissement. Ajustez la molette d'égalisation sur le récepteur.

Puis-je utiliser des panneaux de brassage entre l'émetteur et le récepteur ?

Il est déconseillé d'insérer des panneaux de brassage ou d'autres dispositifs entre l'émetteur et le récepteur, car cela dégrade le signal. Le kit est conçu pour une connexion directe.

Le kit prend-il en charge le son ?

Oui, il prend en charge le son stéréo. La source DisplayPort doit toutefois être capable de transmettre l'audio. Aucun câble audio supplémentaire n'est nécessaire.

Y a-t-il une garantie ?

Oui, une garantie limitée d'un an à compter de la date d'achat, couvrant les défauts de matériaux et de fabrication. Consultez le site Tripplite.Eaton.com pour les retours.

Puis-je utiliser un câble HDMI standard avec le récepteur ?

Le récepteur est équipé d'un câble HDMI intégré avec loquet. Vous ne pouvez pas le remplacer. Pour des extensions supplémentaires, utilisez un câble HDMI standard à partir du récepteur, mais cela n'augmente pas la portée du système.

Comment régler l'égalisation ?

Utilisez le tournevis fourni pour tourner la molette d'égalisation sur le récepteur. Tournez doucement jusqu'à obtenir une image claire. Un mauvais réglage peut entraîner une absence d'affichage.

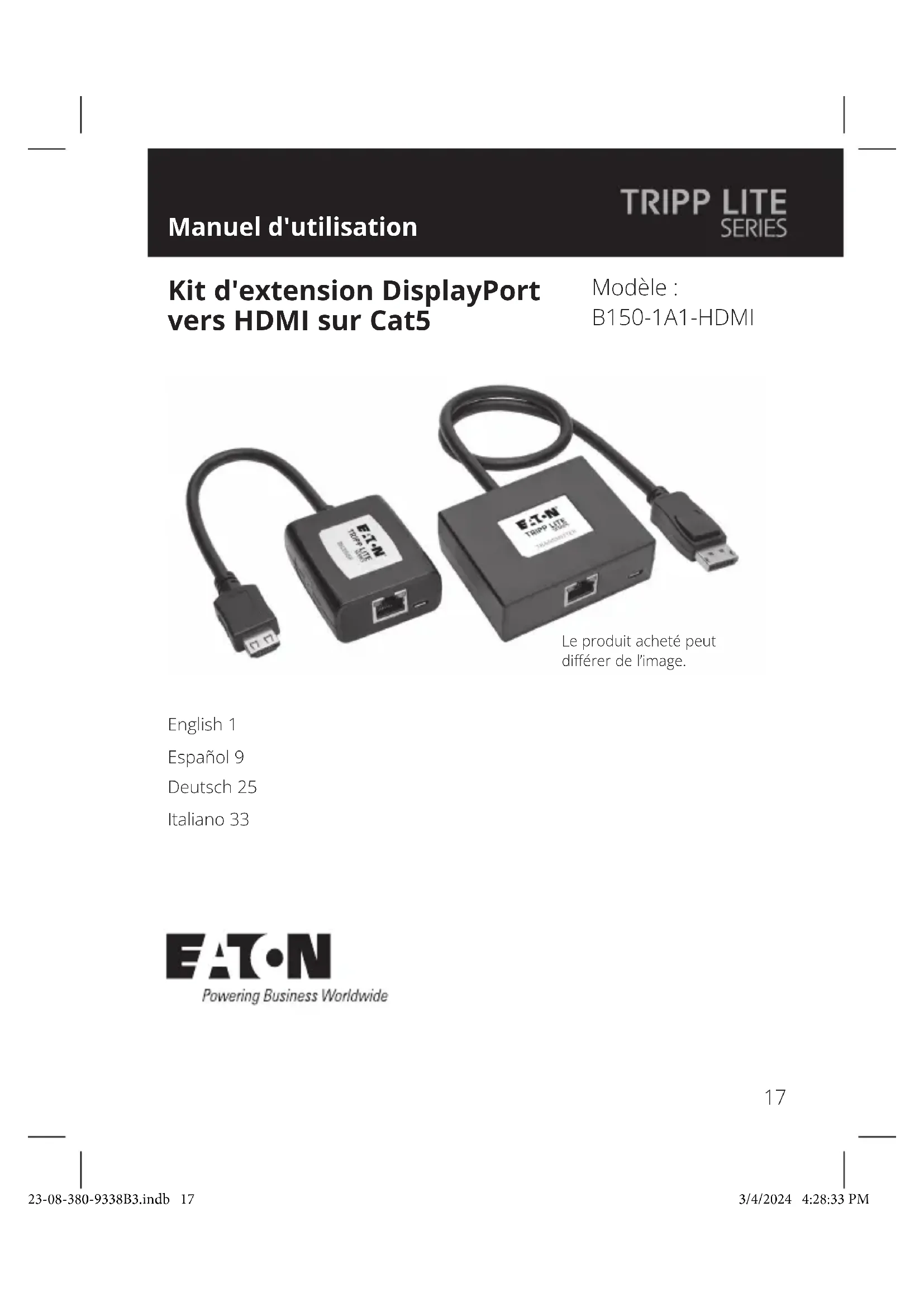

MODE D'EMPLOI B1501A1HDMI Tripp Lite

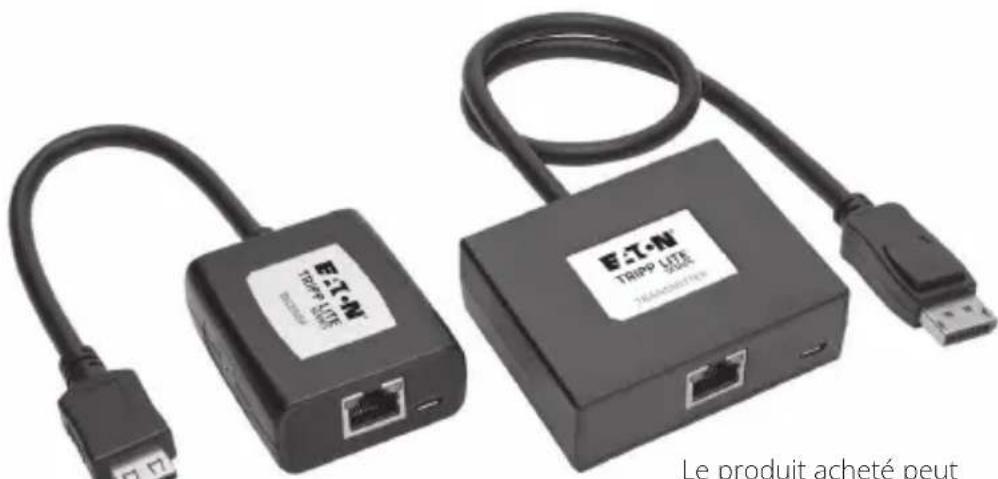

Kit d'extension DisplayPort vers HDMI sur Cat5

Modèle :

B150-1A1-HDMI

Le produit achete peut différer de l'image.

English 1

Espanol 9

Deutsch 25

Italiano 33

Caracteristiques du produit

• Convertit un signal audio/video DisplayPort pour l'utiliser avec un écran HDMI
• Étend la portée d'un signal video 1080p (60 Hz) jusqu'à 38,1 m (125 pi) ou un signal video 1080i (60 Hz) jusqu'à 45,7 m (150 pi).
• Prise en charge du True Color (couleurs vraies) 24 bits (8 bits par canal) et du son sté reproduction
• Le récepteur est doté d'une commande d'égalisation intégrée pour le réglage de l'image video.
• Les ports USB Micro-B alimentent l'émetteur et le récepteur; aucune alimentation électrique externe n'est nécessaire.
• Le connecteur HDMI avec loquets assure un raccordement sécurisé
• Plug-and-Play; pas de logiciel ou de pilote nécessaire

Contenu de l'emballage

Émetteur B150-1A1-HDMI
- Récepteur B150-1A1-HDMI
- 2 cables USB Micro-B - 0,91 m (3 pi)
- Tournevis pour le réglage de l'égalisation
- Manuel d'utilisation

Accessoires disponibles en option

• Câbles de brassage à fils pleins Cat6 24 AWG de la série N202
• Câbles de recharge USB Micro-B de la série UR05C
• Chargeur USB mural à deux ports U280-002-W12
• Chargeur USB mural à simple port UAC-1B

18

Configuration système requise

• Ordinateur équipé d'un port de sortie DisplayPort*
• Écran avec un port d'entrée HDMI

*La prise en charge du son nécessite une source DisplayPort prénant elle-même en charge le son.

Installation

Remarques :

1. Vérifiez que l'ensemble de l'installation fonctionne correctement avant de tirer les cables dans les plafonds/murs.
2. Pour obtenir une distance et des performances maximales, il convient d'utiliser un cable Cat5e/6 à fils pleins 24 AWG. L'utilisation d'un cable à fils torsadés Cat5e/6 ou d'un cable dont le calibre est supérieur à 24 AWG (de diamètre plus faible) donna sera lieu à une distance d'extension plus courte. Les cables Cat6 de la série N202 sont fabriques à partir de câblage à fil plein 24 AWG
3. Assurez-vous que tous les appareils raccordés sont hors tension avant de procéder à l'installation.

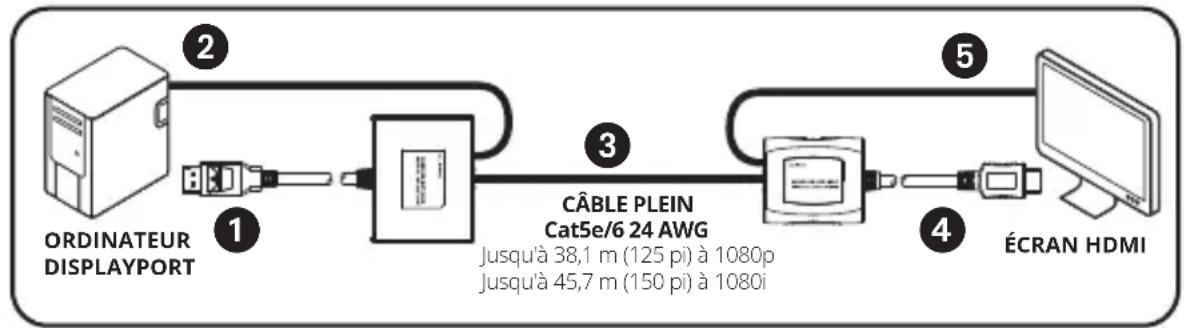

1 Raccordez le cable DisplayPort intégré à l'émetteur au port de sortie DisplayPort de l'ordinateur.
Raccordez le cable USB Micro-B fourni à l'émetteur et à un port USB de l'ordinateur ou à une prise murale USB. Les LED vertes et orange des ports RJ45 de l'émetteur s'allument pour indiquer qu'il est alimenté via le cable USB Micro-B.

Installation

Raccordez le port RJ45 de l'émetteur au port RJ45 du récepteur à l'aide du cable Cat5e/6.
Remarque: reportez-vous aux schémas d'installation pour connaître la distance d'extension maximale aux résolutions video 1080p et 1080i.
Raccordez le cable HDMI intégré au récepteur au port d'entrée d'un moniteur HDMI.
Raccordez le cable USB Micro-B fourni au récepteur et à un port USB de l'écran ou à une prise murale USB. Le voyant vert du port RJ45 du récepteur s'allume pour indiquer qu'il est alimenté via le cable USB Micro-B.
6 Mettez sous tension la source DisplayPort et l'écran HDMI. Levoyant orange du port RJ45 du récepteur s'allume pour indiquer qu'il reçoit un signal de la source.
Si nécessaire, utilisez la molette d'égalisation pour ajuster l'image video.

Remarque: un mauvais réglage de l'égalisation peut entraîner une absence totale d'affichage de l'image. Si aucune image ne s'affiche sur votre écran, tentez d'ajuster l'égalisation.

Dépannage

Si vous ne parvenez pas à obtenir une image satisfaisante après avoir suivi les instructions d'installation, veuillez consulter les conseils de dépannage ci-dessous.

1. Les cables USB Micro-B fournis avec le produit sont-ils raccordés et branchés sur une source d'alimentation en état de marche? Pour que le produit fonctionne correctement, il doit être raccordé aux cables USB Micro-B et être alimenté par ceux-ci.
2. La source DisplayPort a-t-elle eté mise hors tension avant de réaliser l'installation? Si ce n'est pas le cas, redémarrez votre ordinateur.
3. Quelle résolution cherchez-vous à atteindre? Reportez-vous aux sections Caracteristiques du produit et Installation duprésent manuel pour plus de détails sur les distances et les résolutions maximales. Plus la distance d'extension est courte, plus la résolution que vous pourrez obtenir sera élevé. Si vous ne parvenez pas à Brokerir une image satisfaisante, essayez de réduire la résolution video de votre ordinateur ou d'ajuster le taux d'actualisation.
4. Quel type de câblage utiliser ? Un câblage de qualité inférieure peut dégrader les performances. Il est donc important d'utiliser des cables prnant en charge la résolution video que vous cherchez à obtenir. Pour atteoir une distance et une résolution maximales, vous doivent utiliser un cable UTP à fils pleins 24 AWG ( comme les cables de la série N202).
5. Testez vos câbles pour vous assurer qu'ils fonctionnent correctement.

Par exemple, raccordez votre cable Cat5e/6 entre un ordinateur et un réseau pour vérifier qu'il permet bien d'étabrir une connexion réseau.

Dépannage

1. Des panneaux de brassage ou d'autres dispositifs se trouventils entre l'émetteur et le récepteur dans votre installation? Le kit d'extension DisplayPort vers HDMI sur Cat5 est conçu pour être raccordé directement de l'émetteur au récepteur via un cable UTP. Plus il y a de points de raccordement entre la source et le moniteur distant, plus la probabilité que le signal se dégrade est grande, avec pour conséquence des performances réduites. Si un panneau de brassage ou un autre dispositif se trouve entre les deux unités, il doit être retire de l'installation.
2. Un commutateur ou un autre dispositif se trouve-t-il entre l'ordinateur et l'émetteur ou entre le récepteur et l'écran? Le kit d'extension DisplayPort vers HDMI sur Cat5 est créé pour que l'émetteur soit raccordé directement à l'ordinateur source et que le récepteur soit raccordé directement à l'écran. Si un répartiteur, un commutateur ou un autre dispositif se trouve entre les éléments, il doit être retire de l'installation.
3. Vérifiez que votre cablage n'a pas eté endommagé lors de l'installation. Si un connecteur de cable se détache lors du passage dans les plafonds/murs ou si la gaine de cable est endommagée, exposant ainsi les fils, vous ne pourrez pas obtenir des performances maximales.
4. L'émetteur et le récepteur sont-ils situés dans une zone où ils sont exposés à des températures élevées? Si le produit surchauffe, il ne fonctionnera pas correctement.

Garantie

GARANTIE LIMITEE D'UN AN

Nous garantissons que nos produits sont exempts de defaults de matériaux et de fabrication pendant une période d'un (1) an à compter de la date d'achat initial. Notre obligation au titre de cette garantie est limitée à la réparation ou au remplacement (à notre seule discrétion) de tout produit défectueux. Veuillez consulter le site Tripplite.Eaton.com/support/productreturns avant d'envoyer un produit pour le faire réparer. Cette garantie ne s'applique pas aux équipements qui ont été endommages par accident, néligence ou par une mauvaise utilisation, ni à ceux qui ont été alterés ou modifiés d'une façon quelconque.

SAUF MENTION CONTRAIRE DANS LE PRESENT DOCUMENT, NOUS NE FOURNISSONS AUCUNE GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS LES GARANTIES DE QUALITE MARCHANDE ET DE VOCATION À UN BUT PARTICULIER. Certains États ne permettent ni la limitation ni l'exclusion de garanties implicites; ainsi, la/les limitation(s) ou exclusion(s) mentionnée(s) ci-dessus peut/ peuvent ne pas s'appliquer à l'acquéréur.

SAUF DANS LES CAS PREVUS CI-DESSUS, NOUS NE SERONS EN AUCUN CAS RESPONSABLES DES DOMMAGES DIRECTS, INDIRECTS, SPECIAUX, ACCESSOIRES OU CONSECUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÉME SI NOUS AVONS ETÉ INFORMÉS DE LA POSSIBILITE DE TELS DOMMAGES. En particulier, nous ne sommes pas responsables des coûts associés à des pertes de profits ou de revenus, à des pertes d'équipements, à des pertes de l'usage d'équipements, à des pertes de logiciels, à des pertes de données, au remplacement de produits, aux réclamations de tiers ou autres.

Informations de conformité DEEE pour les clients et les recycleurs (Union europeenne)

En vertu de la directive sur les déchets d'équipements électriques etlectroniques (DEEE) et des reglementations d'application, lorsqu'un consommateur achete un équipement électrique ou electronique neuf auprès d'Eaton, il est habilité à:

• Envoyer l'équipement usage pour recyclage sur la base d'un équipement équivalent en nombre et en type (cela varie en fonction du pays)
• Renvoyer le nouvel équipement pour recyclage lorsqu'il est en fin de vie et devient un déchet

L'utilisation de ce produit avec des dispositifs de maintien en vie n'est pas recommandée dans les cas ou une panne de ce produit serait susceptible d'entrainer une panne du dispositif de maintien en vie ou de nuire considérablement à sa sécurité ou à son efficacité.

Eaton mène une politique d'amélioration constante. Les caractéristiques peuvent être modifiées sans préavis.

Tous droits réservés.

Publication n° 23-08-380 /

93-38B3_RevB

Mars 2024

9338B3
