B1501A1HDMI - Recepteur Tripp Lite - Manual de uso y guía de instrucciones gratis

Tipo de producto	Kit de extensión DisplayPort a HDMI sobre Cat5
Marca	Tripp Lite
Modelo	B150-1A1-HDMI
Funciones principales	Convierte una señal DisplayPort a HDMI, extiende el alcance hasta 38,1 m (1080p) o 45,7 m (1080i), soporta True Color de 24 bits y sonido estéreo, ecualización integrada
Resolución máxima	1080p (1920×1080) a 60 Hz
Distancia máxima de extensión	38,1 m (125 pies) para 1080p, 45,7 m (150 pies) para 1080i
Conectividad del transmisor	1 cable DisplayPort integrado, 1 puerto RJ45, 1 puerto USB Micro-B
Conectividad del receptor	1 cable HDMI integrado con pestillo, 1 puerto RJ45, 1 puerto USB Micro-B
Alimentación	A través de puertos USB Micro-B (5 V, alimentación por ordenador o cargador USB)
Cable recomendado	Cat5e/6 de hilos sólidos 24 AWG (serie N202)
Contenido del paquete	Transmisor, receptor, 2 cables USB Micro-B de 0,91 m, destornillador para ajuste de ecualización, manual de usuario
Requisitos del sistema	Computadora con puerto DisplayPort, pantalla con entrada HDMI
Plug-and-Play	Sí, no requiere software ni controladores
Garantía	1 año limitada
Compatibilidad de sonido	Sí, requiere una fuente DisplayPort compatible con audio

Preguntas frecuentes - B1501A1HDMI Tripp Lite

¿Cómo instalar el kit B150-1A1-HDMI?

Asegúrese de que todos los dispositivos estén apagados. Conecte el cable DisplayPort del transmisor a la computadora, luego alimente el transmisor a través del cable USB Micro-B. Enlace el transmisor y el receptor con un cable Cat5e/6. Conecte el cable HDMI del receptor a la pantalla, luego alimente el receptor a través del otro cable USB Micro-B. Encienda la fuente y la pantalla. Ajuste la ecualización si es necesario.

¿Cuál es la distancia máxima de transmisión?

Hasta 38,1 m (125 pies) para una resolución 1080p a 60 Hz, y hasta 45,7 m (150 pies) para 1080i a 60 Hz.

¿Qué tipo de cable Cat5e/6 debo usar?

Use un cable de hilos sólidos 24 AWG de categoría Cat5e o Cat6, como los cables de la serie N202 de Tripp Lite. Los cables de hilos trenzados o de calibre superior reducen el alcance.

¿Puedo usar una fuente de alimentación externa?

Sí, puede alimentar el transmisor y el receptor a través de un cargador USB de pared (por ejemplo, los modelos U280-002-W12 o UAC-1B). Los cables USB Micro-B proporcionados deben estar conectados.

¿Qué hacer si no se muestra imagen?

Verifique que los cables USB Micro-B estén correctamente conectados y que la alimentación esté activa. Asegúrese de que la computadora y la pantalla estén encendidas. Reduzca la resolución o la frecuencia de actualización. Ajuste la rueda de ecualización en el receptor.

¿Puedo usar paneles de conexión entre el transmisor y el receptor?

No se recomienda insertar paneles de conexión u otros dispositivos entre el transmisor y el receptor, ya que degradan la señal. El kit está diseñado para una conexión directa.

¿El kit admite sonido?

Sí, admite sonido estéreo. La fuente DisplayPort debe ser capaz de transmitir audio. No se necesita ningún cable de audio adicional.

¿Hay garantía?

Sí, una garantía limitada de un año a partir de la fecha de compra, que cubre defectos de materiales y fabricación. Consulte el sitio Tripplite.Eaton.com para devoluciones.

¿Puedo usar un cable HDMI estándar con el receptor?

El receptor viene con un cable HDMI integrado con pestillo. No se puede reemplazar. Para extensiones adicionales, use un cable HDMI estándar desde el receptor, pero esto no aumenta el alcance del sistema.

¿Cómo ajustar la ecualización?

Use el destornillador provisto para girar la rueda de ecualización en el receptor. Gire suavemente hasta obtener una imagen clara. Un ajuste incorrecto puede provocar falta de imagen.

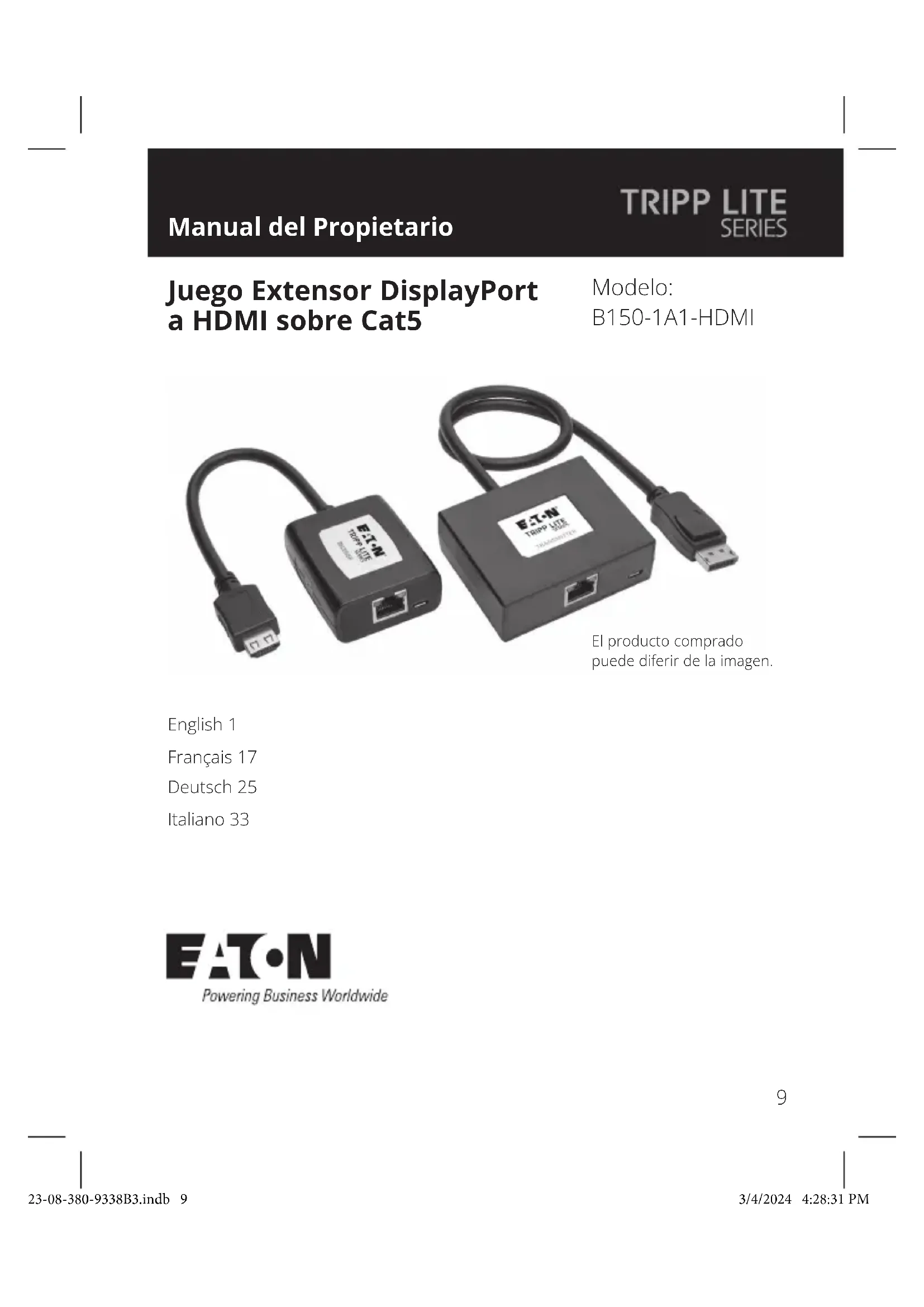

MANUAL DE USUARIO B1501A1HDMI Tripp Lite

Juego Extensor DisplayPort a HDMI sobre Cat5

Modelo:

B150-1A1-HDMI

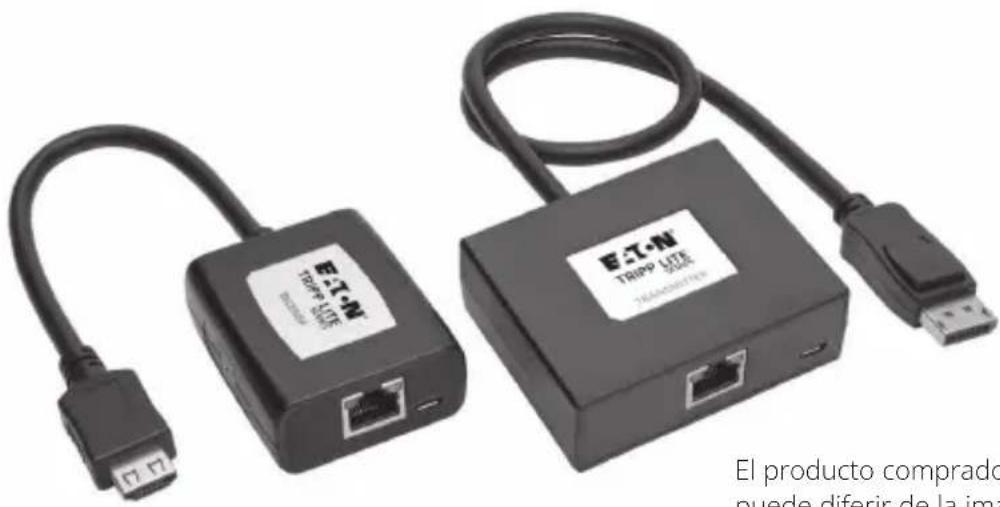

El producto comprado peut de diferir de laImagen.

English 1

Français 17

Deutsch 25

Italiano 33

Characteristicas del Producto

• Converte una seals de audio y video DisplayPort para uso con una pantalla HDMI
• Extienda una BCH de video 1080p (60 Hz) hasta a 38.1 m [125 pies] o una BCH de video 1080i (60 Hz) hasta a 45.7 m [150 pies].
• Admite color verdadero de 24 bits (8 bits por canal) y audio estéreo
• Launidad receptora cuenta con un control de ecualización incorporealdo paraaabstar laImagen del video
• Los puertos USB Micro-B suministran energia a las unidades transmisora y receptora; no requires alimentaciones externas de energia
• El conector HDMI con seguro porporciona una connexion más segura
• Conectar y使用者; no require software ni controladores

Contenido del Empaque

• Unidad Transmisora B150-1A1-HDMI
• Unidad Receptora B150-1A1-HDMI
• (x2) Cables USB Micro-B - 91 cm [3 pies]
• Desatornillador para ajuste de ecualización
• Manual del Propietario

Accesorios Opcionales

• Cables Patch de Alambre Sólico 24 AWG Cat6 de la Serie N202
• Cables Solo para Carga USB Micro-B de la Serie UR05C
  U280-002-W12-Cargador USB para Pared, de 2 Puerto
• UAC-1B - Cargador USB para Pared, de 1 Puerto

10

Requisitos del Sistema

• Computadora con un puerto de salute DisplayPort*
• Pantalla con un puerto de entrada HDMI
• El soporte de audio requires una fuente DisplayPort que está fácilada para soporte audio.

Instalación

Notas:

1. Pruebe para asegurar de que toda la instalacion trabaje correctamente antes de jalar los cables a工程技术 y paredes.
2. Para encontrar la distancia y rendimientoolestimos,debe usarcable Cat5e/6 de alambre solido 24 AWG.El uso de cable Cat5e/6 trenzado o cable con un calibre superior a 24 AWG causará una distancia de extension mas corta. Todos los cables Cat6 de la Serie N202 se fabrican con cableado de alambre solido 24 AWG.
3. Asegürese de que estén apagados todos los dispositivos conectados antes de la instalación.

• Connecte el cable DisplayPort incorporable en launidad Transmitora al puerto de salute DisplayPort de la computadora.
  Conecte el cable USB Micro-B incluido a launidad transmisora y a un puerto USB en la computadora o en una toma de pared USB. Los LEDs verde y naranja en los puertos RJ45 de launidad transmisora se iluminaran para indicar que está recubiendo energia del cable USB Micro-B.

Instalación

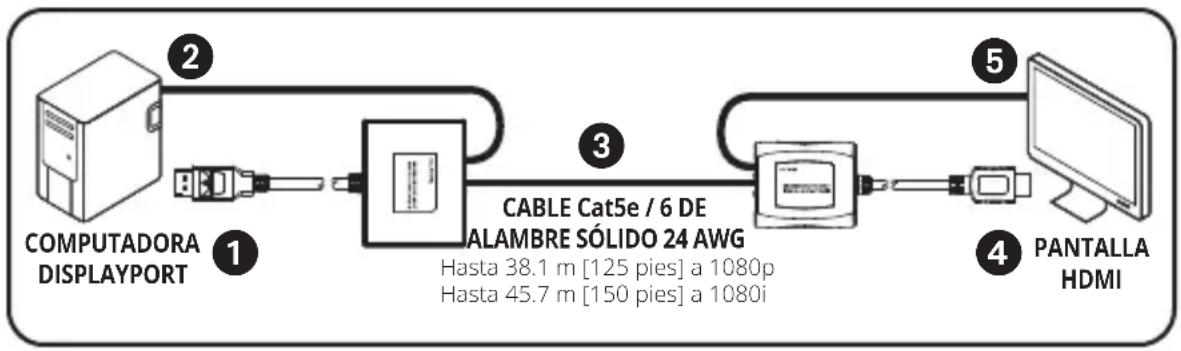

3 Conecte el puerto RJ45 en el transmisor al puerto RJ45 en el receptor usingo un cable Cat5e / 6.
Note: Observe los diagramas de instalación para consulting la distancia de extension maxima de resolutions de video 1080p y 1080i.
4 Connecte el cable HDMI incorporable en la unidad receptora a un puerto de entrada HDMI del monitor.
5 Connecte el cable USB Micro-B incluido a launidad receptora y a un puerto USB en la pantalla o en una toma de pared USB. El LED verde en el puerto RJ45 del receptor se iluminará para indicar que está recibiendo energia del cable USB Micro-B.
6 Encienda la fuente DisplayPort y la pantalla HDMI. El LED naranja en el puerto RJ45 de launidad remota se iluminará paraindicar que está recibiendo una senal desdela fuente.
Si fuera Neededo, use el control de Ecualizacion para ajustar laImagen de video.

Nota: Un ajuste de ecualizacion inadequado pueda resultar en que no se muestre imagen en absoluto. Si no se muestra imagen en su monitor, intente ajustando la ecualizacion.

Solución de Problemas

Si es incapaz de encontrar unaImagen acceptable antes de seguir las instrucciones de instalacion, intente los siguientes consejos para SOLUTION de problemas:

1. ¿Están los cables de USB Micro-B que seentaçan con el producto connectados y enchufados a una fuente de alimentación funcional? Para que el producto funcione correctamente, deben estar connectado y recibiendo energia de los cables USB Micro-B.
2. Se apagó la alimentación a la fuente DisplayPort antes de la instalación? Si no fue asi, reinicia la computadora.
3. ¿Qué resolution está intentandoocular? Vea las secciones de Caracteristicas del Producto e Instalación en este manual para consultar detalles sobre la distancia yResolutionmaximums. A menor distancia de extension, mayor resolution sera capaz deocular. Si no es capaz de recibir unaImagen acceptable, intente reduciendo la resolution o ajustando la tasa de refresco de video de su computadora.
4. ¿Qué tipo de cableado está usingo? Un cableado inferior puede resultar en bajo rendimiento, por lo que es importante que utilize cables que soporten la resolvedación de video que está intentando Obtener. Paraunarconguirla distancia y resolvedónmayas,debe usarse cable UTP de alambre solido 24 AWG (como los cables de la Serie N202).
5. Pruebe sus cables para garantizar que está trabajo correctamente.

Por exemple, conecte su cable Cat5e / 6 entre una computadora y una red para verificar que se establiece una connexion de red.

Solución de Problemas

1. ¿Tiene algunos panel de conexiones u otro dispositivo entre las unidades transmisora y receptora? El Juego de Extensor DisplayPort a HDMI sobre Cat5 está Diseñado para conectar directamente del(transmisor al receptor mediante un cable UTP. Mientras más+puntos de conexiónentre la fuente y el monitor remoto,ocurrirá mayor probabilitadde degradation de senal, causando un rendimiento deficiente. Si tiene un panel de conexión u other dispositivo en medio,debese ser eliminado de la instalación.
2. Tiene un divisor, switch u除外 dispositivo entre la computadora y el transmisor o entre el receptor y la pantalla?

El Juego de Extensor DisplayPort a HDMI sobre Cat5 de Tripp Lite está Diseñado para conectar directamente del transmisor con la computadora fuente y para conectar directamente el receptor a la pantalla. Si tiene un divisor, switch u除外 dispositivo en medio, deben ser eliminado de la instalación.

1. Compruebe su cableado para detectarrialquier daño que pueda haber occurrido durante la instalacion. Si un conector de cable está flojo por haberlo jalado a技术水平 de techos y paredes o el forro del cable está dañado, causando la exposión del cableado, no sera capaz de conseigir el rendimiento máximo.
2. ¿Está ubicadas las unidades transmisora y/o receptora en un area que las exponga a temperatas elevadas? Si el producto se sobrecaliente, no funciona corRECTamente.

Garantía

GARANTÍA LIMITADA DE 1 ANO

Garantizamos por un (1) año a partir de la Fecha de compra inicial que nuestros produits no presentan defectos de materiales ni de mano deabra. Nuestra obligacion bajo esta garantia está limitada a la reparacion o reemplazo (a su entera disreciencia) de cadaquier producto defectuoso. Antes de devolverrialquier equipo para reparacion, visite Tripplite.Eaton.com/support/product-returns.Esta garantia no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de una眼看.

SALVO POR LO QUE SE INDICÓ AQUI, NO OTORGAMOS GARANTías EXPRESAS O IMPLICITAS, INCLUIDAS GARANTías DE COMERCIABILIDAD Y ADECUación PARA UN PROPÓSITO PARTICULAR. Algunos Estados no permiten la limitación o exclusión de garantías implicadas; por lo tanto, las limitaciones o exclusiones antes MentionadasSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEO SEOEO SEOEO SEOEO SEOEO SEOEO SEOEO SEOEO SEOEO SEOEO SEOEO SEOEO SEOEO SEOEO SEOEO SEOEO SEOEO SEOEO SEOEO SEOEO SEOEO SEOEO SEOEO SEOEO SEOEO SEOEO SEOEO SEOEO SEOEO SEOEO SEOEO SEOEO SEOEO SEOEO SEOEO SEOEO SEOEO SEOEO SEOEO SEOEO SEOEO SEOEO SEOEO SEOEO SEOEO SEOEO SEOEO SEOEO SEOEO SEOEO SEOEO SEOEQ

SALVO POR LO QUE SE INDICÓ ANTERIORMENTE, EN NINGún CASO SEREMOS RESPONSABLES POR DANOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DANO. Especialmente, no somos responsables por ningún costo, como perdida de ganancies o ingresos, perdida de equipos, perdida del uso de equipos, perdida de software, perdida de datos, costos de sustituciones, reclamos de terceros o de在哪quer other forma.

Información de Cumplimiento de WEEE para Clientes y Recicladores (Unión Europea)

Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos (WEEE) y regulaciones aplicables, al adquirir un equipo eléctrico y electrónico nuevo de Eaton, los clients están obligados a:

• Enviar para reciclaje equipos viejos del mesmo tipo y en el mesmo número (esto varía de un País a除外)
• Devolver el equipo nuevo para fines de reciclaje una vez que finalmente se convierta en residuo

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonamente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.

Eaton tiene una的政治a de mejora continua. Las specifications estan susetas a cambio sin previo aviso.

Todas las marcas registradas

son propiedad de sus

respectivos propietarios.
