MANUAL DE USUARIO B127E1A1HH Tripp Lite

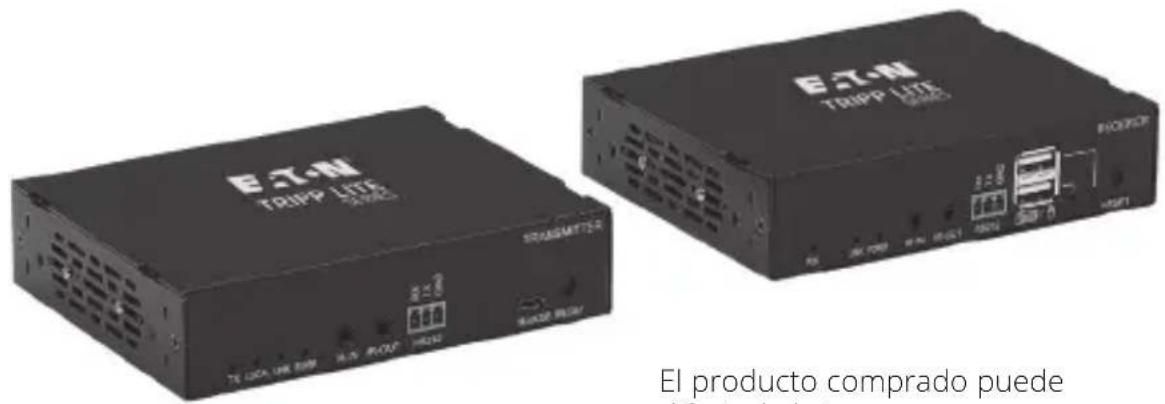

• Extienda una señal 4K (3840 x 2160) a 60 Hz 4:4:4 hasta a 100 m [328 pies] de la fuente

• La tecnología PoC proporciona energía al receptor mediante cable Cat6

• El puerto HDMI adicional en la unidad transmisora cuenta con soporte para múltiples resoluciones y permite la conexión de un monitor local

• La unidad receptora remota cuenta con un control de ecualización (EQ) incorporado y ajuste de imagen EDID automático

• Incluye los accesorios de instalación que permiten instalar las unidades transmisora local y receptora remota en rack, en la pared o en poste

• Unidades Transmisoras y Receptoras

• Accesorios de Instalación

• Manual del Propietario Accesorios Opcionales:

• Cables Patch Cat6 de Alambre Sólido 24 AWG de la Serie N202

• Cables HDMI 2.0 de Alta Velocidad Serie P569-XXX-CERT o P568-XXX-2A Contenido del Empaque Características del Producto11 Antes de la instalación, compruebe los siguientes ajustes de su(s) fuente(s) y TV o Monitor(es):

1. Congure para visualizar 60 Hz. Cerciorese de la conguración de

fábrica, ya que el valor predeterminado puede estar congurado a una frecuencia (Hz) menor que la anunciada.

2. Asegurarse de que el valor de entrada de su monitor esté congurado

a HDMI 2.0. Algunas pantallas pueden tener una conguración predeterminada a HDMI 1.4.

3. Verique que la Conguración de Color Verdadero Ultra HD [UHD]

está habilitada en su TV o Monitor. Conrme con el fabricante de su TV o Monitor qué puertos HDMI soportan Color Verdadero UHD. Nota: Si desea conectar un monitor local a su instalación, dependiendo del fabricante o modelo de su TV o monitor, puede ser necesario deshabilitar el ajuste de color verdadero UHD en su TV o monitor local para lograr la resolución 4K a 60Hz.

• Soporta audio de sonido envolvente de hasta 7.1 canales

• Compatible con HDMI 2.0 y HDCP 2.2

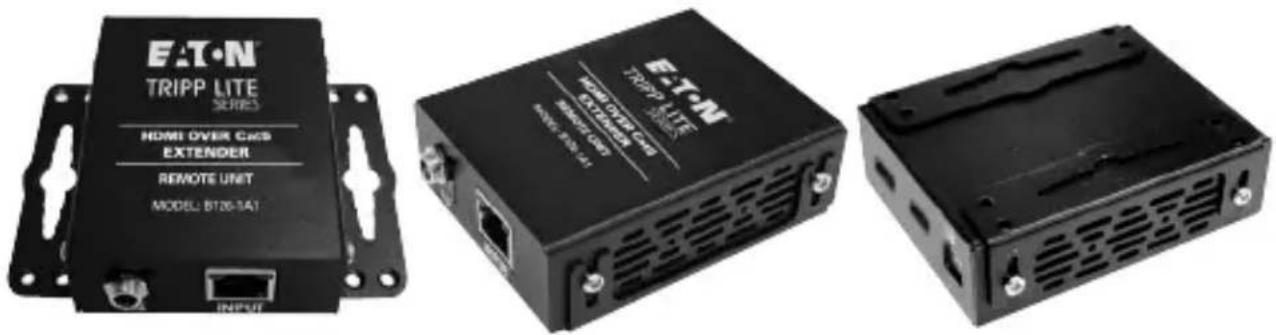

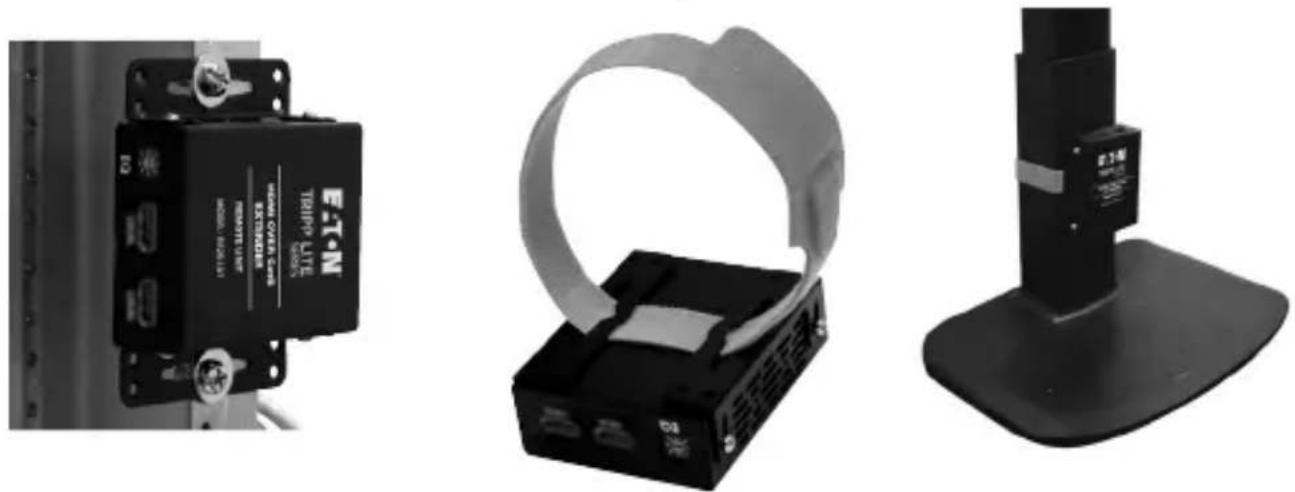

• Conectar y Usar—No requiere software ni controladores Características del Producto Limitación de Responsabilidad12 El B127E-1A1-HH incluye accesorios de instalación que permiten una gran variedad de métodos de instalación. Las siguientes imágenes ilustran cómo pueden jarse los soportes de instalación incluidos para las diferentes instalaciones. Nota: El modelo mostrado en las imágenes de abajo es solo para nes ilustrativos. El producto puede variar según el número de modelo, tamaño u orientación del puerto. Las opciones de instalación para todas las unidades sobre IP son las mismas. Instalación en la Pared Instalación en rack de 19" Instalación en poste Instrucciones de Instalación (únicamente modelos seleccionados)13 Notas:

1) Pruebe para asegurarse de que toda la instalación trabaje correctamente antes de

jalar los cables a través de techos y paredes.

2) Para conseguir la distancia y rendimiento máximos, use un cable Cat6 con

conductores de alambre sólido 24 AWG. El uso de cable Cat6 de alambre trenzado o cable con un calibre (AWG) mayor a 24 AWG, resultará en una distancia de extensión más corta. Un cableado de número mayor de calibre, como 26 AWG, tiene capacidad de transmisión más limitada que el cableado de menor calibre. Todos los cables Cat6 de la Serie N202 están hechos con cableado de alambre sólido 24 AWG.

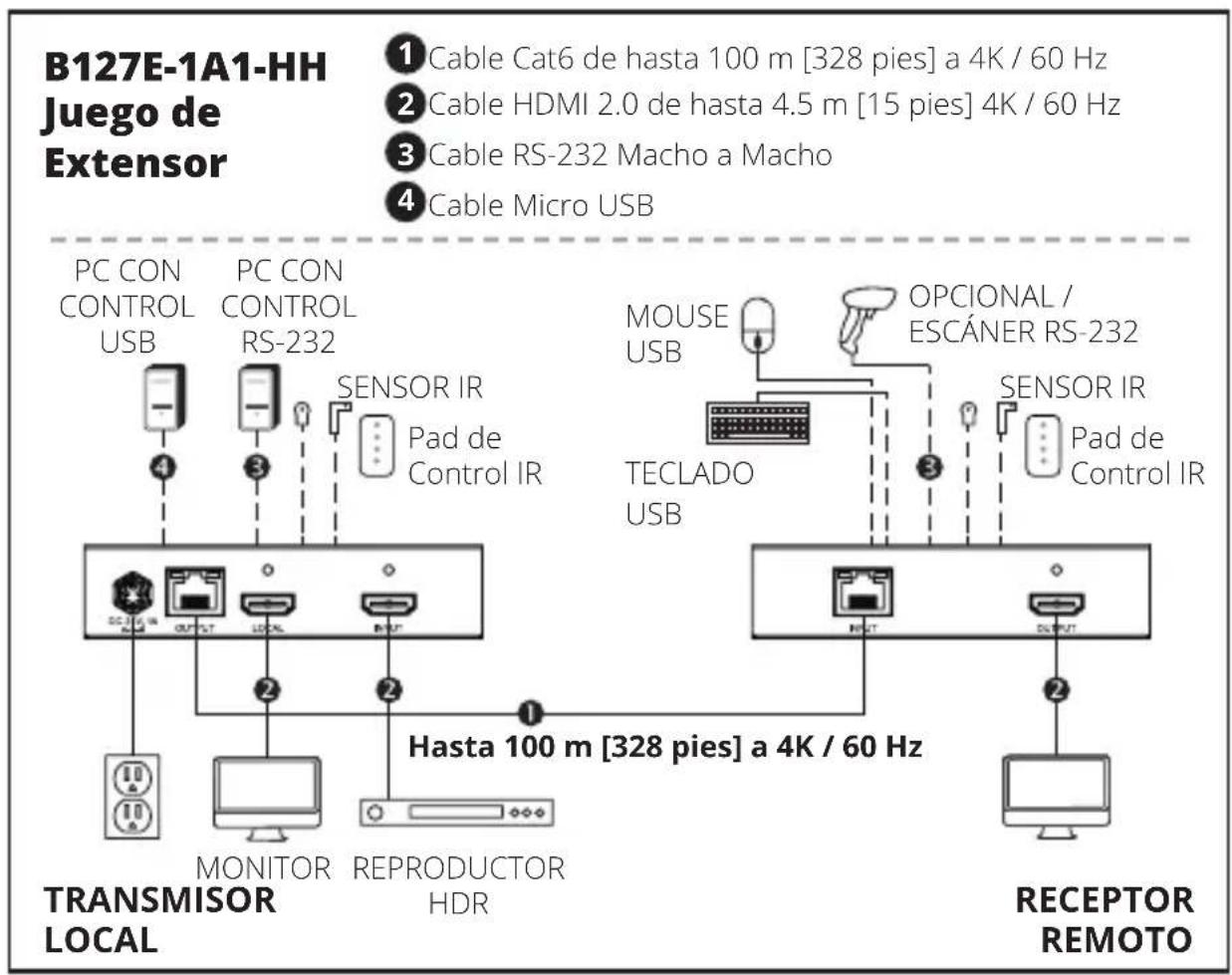

3) El diagrama de instalación muestra una unidad B127E-1A1-HH.

4) No se requiere energía externa en las unidades receptoras remotas debido a la

Instalación Estándar del Juego Extensor14

1. Asegúrese de que todos los equipos en la instalación—como TVs,

reproductores Blu-ray y el transmisor—estén apagado.

2. Utilizando un cable HDMI 2.0 (como los cables serie P569-XXX-CERT

o P568-XXX-2A), conecte la fuente de HDMI al puerto de ENTRADA en la unidad transmisora local.

3. Opcional: Utilizando un cable HDMI 2.0 (como los cables Serie

P569-XXX-CERT o P568-XXX-2A), conecte un monitor local al puerto LOCAL en la unidad transmisora local B127E-1A1-HH. Pueden conectarse monitores con resoluciones variables como 4K 30 Hz o 1080p sin afectar la transmisión de señal 4K 60 Hz.

4. Con un cable Cat6 hasta para 100 m [328 pies], conecte el puerto

RJ45 en la unidad transmisora local al puerto RJ45 en la unidad receptora remota.

5. Utilizando un cable HDMI 2.0 (como los cables Serie P569-XXX-CERT

o P568-XXX-2A), conecte la unidad receptora remota del puerto HDMI a un monitor.

6. Encienda sus televisores y monitores conectados. El LED LOCAL

(naranja) se iluminará para indicar que puerto local ha sido conectado a la pantalla.

Conecte la fuente de alimentación externa a la unidad transmisora local y enchúfela en un tomacorrientes de pared (opcional), un Supresor de Sobretensiones, una Unidad de Distribución de Energía [PDU] o un Sistema de Respaldo Ininterrumpible [UPS]. El LED POWER (verde) en la unidad transmisora local se iluminará para indicar que la unidad está recibiendo energía de la fuente de alimentación externa. El LED POWER (verde) en la unidad receptora remota se iluminará para indicar que la unidad está recibiendo energía de la unidad transmisora local a través de una tecnología PoC. Instalación Estándar del Juego Extensor15

8. Encienda la fuente de HDMI. El LED TX (anaranjado) en la unidad

transmisora local se ilumina para indicar que está recibiendo una señal de la fuente. El LED RX (anaranjado) en la unidad receptora se ilumina para indicar que se está recibiendo una señal desde la fuente a la pantalla.

9. Los LEDs de enlace (anaranjados) se encenderán en ambas

unidades transmisora local y receptora remota para indicar que se ha realizado una conexión exitosa entre las dos unidades. Ahora se debe mostrar la pantalla en el monitor conectado. El juego extensor proporciona los siguientes controles funcionales:

• USB 1.1 – Una entrada Micro-USB en el transmisor, salidas USB-A dobles en el receptor

• IR Bidireccional – Dos enchufes IR de 3.5 mm en el transmisor y receptor

• RS-232 – Un conector Phoenix de 3 pines en el transmisor y receptor (Opcional) Conecte el puerto DB9 de la computadora al puerto serial RS-232 de la unidad transmisora. El puerto serial es un conector Phoenix de 3 posiciones para RS-232 (conector DB) conexión de Pines 2, 3 y 7. Conecte el dispositivo RS-232 (p. ej., escáner de código de barras) al conector Phoenix de 3 posiciones en la unidad receptora. (Opcional) Conecte el cable IR-OUT incluido al puerto IR-OUT en la unidad transmisora. Coloque el sensor en el cable de IR-OUT en una zona sin obstrucciones dentro de la línea de visión del dispositivo controlado. Luego conecte el cable IR-IN incluido al puerto IR-IN en la unidad receptora. El cable IR-IN comunicará el comando deseado mediante el cable IR-OUT del transmisor. Instalación Estándar del Juego Extensor Controles USB / IR / RS-23216 Garantía Limitada por 1 Año Garantizamos por un (1) año a partir de la fecha de compra inicial que nuestros productos no presentan defectos de materiales ni de mano de obra. Nuestra obligación bajo esta garantía está limitada a la reparación o reemplazo (a su entera discreción) de cualquier producto defectuoso. Antes de devolver cualquier equipo para reparación, visite Tripplite.Eaton.com/support/product-returns. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modicados de alguna manera. SALVO POR LO QUE SE INDICÓ AQUÍ, NO OTORGAMOS GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN PROPÓSITO PARTICULAR. Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador. SALVO POR LO QUE SE INDICÓ ANTERIORMENTE, EN NINGÚN CASO SEREMOS RESPONSABLES POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Especícamente, no somos responsables por ningún costo, como pérdida de ganancias o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamos de terceros o de cualquier otra forma. Nota: El cable IR-OUT recibe la señal desde el control remoto y la envía al dispositivo que se controla (p.e. reproductor de Blu-ray™, etc.). (Opcional) Con un cable USB Micro B suministrado por el usuario (como El cable USB Serie U050-XXX), conecte el puerto Micro B del transmisor. Entonces conecte un teclado y mouse en los puertos USB-A disponibles en la unidad receptora. Controles USB / IR / RS-232 Garantía17 Información de Cumplimiento de WEEE para Clientes y Recicladores (Unión Europea) Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos (WEEE) y regulaciones aplicables, al adquirir un equipo eléctrico y electrónico nuevo de Eaton, los clientes están obligados a:

• Enviar para reciclaje equipos viejos del mismo tipo y en el mismo número (esto varía de un país a otro)

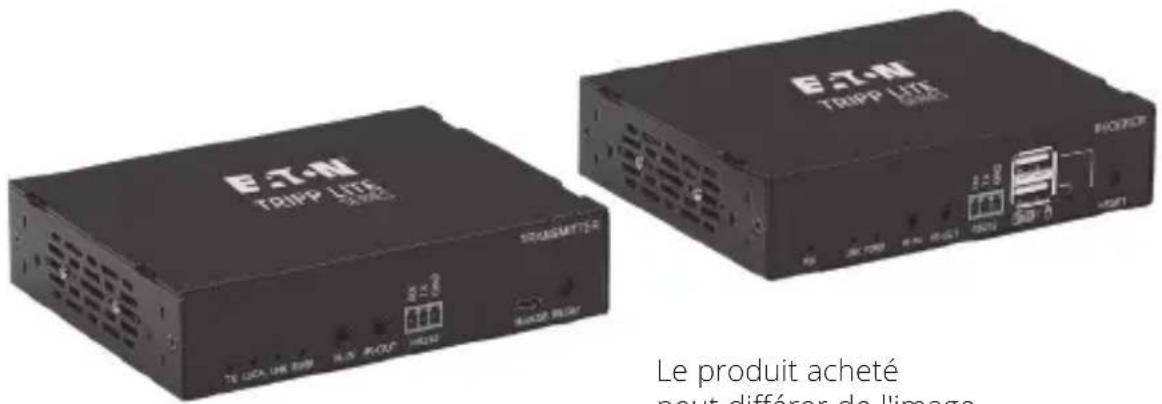

• Devolver el equipo nuevo para nes de reciclaje una vez que nalmente se convierta en residuo ADVERTENCIA No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar signicativamente su seguridad o efectividad. Eaton tiene una política de mejora continua. Las especicaciones están sujetas a cambio sin previo aviso. Garantía Eaton 1000 Eaton Boulevard Cleveland, OH 44122 Estados Unidos Eaton.com © 2024 Eaton Todos los derechos reservados Publicación No. 23-09-191 / 93-3B89_RevB Febrero 2024 Eaton es una marca registrada. Todas las marcas registradas son propiedad de sus respectivos propietarios. 933B8918 Manuel d'utilisation Le produit acheté peut différer de l'image. Modèle: B127E-1A1-HH Kit de rallonge HDMI 4K sur Cat6 English 1 Español 9 Deutsch 27 Italiano 3619 Contenu du carton d'emballage
