Tipo de producto	Receptor HDMI sobre Cat6 con cable HDMI macho integrado (cola de cerdo)
Resolución de video máxima	4K x 2K (3840 x 2160) a 60 Hz con submuestreo 4:4:4
Distancia máxima de transmisión	70 m (230 pies) con cable Cat6 de hilos rígidos 24 AWG
Compatibilidad HDCP	HDCP 2.2
Soporte HDR	Sí
Canales de audio compatibles	Hasta 7.1 canales
Conector de entrada (desde el transmisor)	RJ45 (Cat6)
Conector de salida (hacia la pantalla)	Cable HDMI macho integrado de 0,3 m (1 pie)
Alimentación	Alimentación por cable (PoC) desde el transmisor; no requiere alimentación externa
Ecualizador integrado	Sí, ajustable para compensación de distancia
Ajuste EDID automático	Sí
Funciones USB/IR	No integradas en este modelo de receptor (disponibles a través del transmisor y el receptor de otros modelos de la serie)
Montaje incluido	Herraje para montaje en pared, en bastidor de 19" o en poste
Dimensiones (aprox.)	8 x 5 x 2 cm
Peso (aprox.)	100 g
Garantía	1 año (garantía limitada de Tripp Lite)

Preguntas frecuentes - B127A1A1BHPH Tripp Lite

¿Cuál es la resolución máxima admitida por el receptor B127A-1A1-BHPH?

El receptor admite una resolución de hasta 4K x 2K (3840 x 2160) a 60 Hz con submuestreo 4:4:4, de acuerdo con la especificación HDMI 2.0.

¿Qué distancia máxima de transmisión puedo alcanzar con este receptor?

La distancia máxima es de 70 metros (230 pies) cuando se utiliza con un cable Cat6 de hilos rígidos 24 AWG de buena calidad.

¿El receptor es compatible con HDCP 2.2?

Sí, el receptor es compatible con HDCP 2.2, por lo que puede transmitir contenido protegido como Blu-ray 4K.

¿El receptor admite HDR?

Sí, admite HDR (High Dynamic Range) para imágenes más brillantes y con más contraste.

¿Cómo alimentar el receptor B127A-1A1-BHPH?

El receptor se alimenta mediante PoC (Power over Cable) a través del cable Cat6 desde el transmisor. No se necesita alimentación externa en el propio receptor.

¿Puedo usar un cable HDMI estándar para conectar el receptor a mi pantalla?

El receptor viene con un cable HDMI macho integrado de 0,3 m (cola de cerdo). Puede conectar un cable HDMI estándar (se recomienda la serie Tripp Lite P569 o P568) para llegar a su pantalla.

¿El receptor tiene una salida de audio Toslink?

No, este modelo de receptor (B127A-1A1-BHPH) no tiene puerto Toslink. La salida Toslink solo está presente en los modelos B127A-1A1-BHBH y B127A-111-BHTH.

¿Cómo instalar el receptor en la pared?

El receptor viene con un kit de montaje que permite la instalación en pared, en un bastidor de 19 pulgadas o en un poste. Siga las instrucciones de montaje en el manual para fijar los soportes.

¿El receptor admite USB e IR?

Este receptor no tiene puertos USB o IR integrados. Estas funciones están disponibles en el transmisor y el receptor de otros modelos (B127A-1A1-BHBH). Este modelo es un receptor simplificado con solo un enlace HDMI y RJ45.

¿Cuál es la garantía del producto?

El receptor tiene una garantía limitada de un año de Tripp Lite, que cubre defectos de materiales y mano de obra.

MANUAL DE USUARIO B127A1A1BHPH Tripp Lite

Manual del Propietario

Juegos de Extensor y Repetidor HDMI Sobre Cat6, 4K @ 60 Hz

Modelos de Juego Extensor: B127A-1A1-BHBH, B127A-1A1-BHPH, B127A-111-BHTH, B127A-110-BH Modelo de Repetidor: B127A-010-H

English 1 • Français 53 • Русский 79 • Deutsch 105

Excelencia en Manufactura

HDMI

Copyright © 2021 Tripp Lite. Todos los derechos reservados.

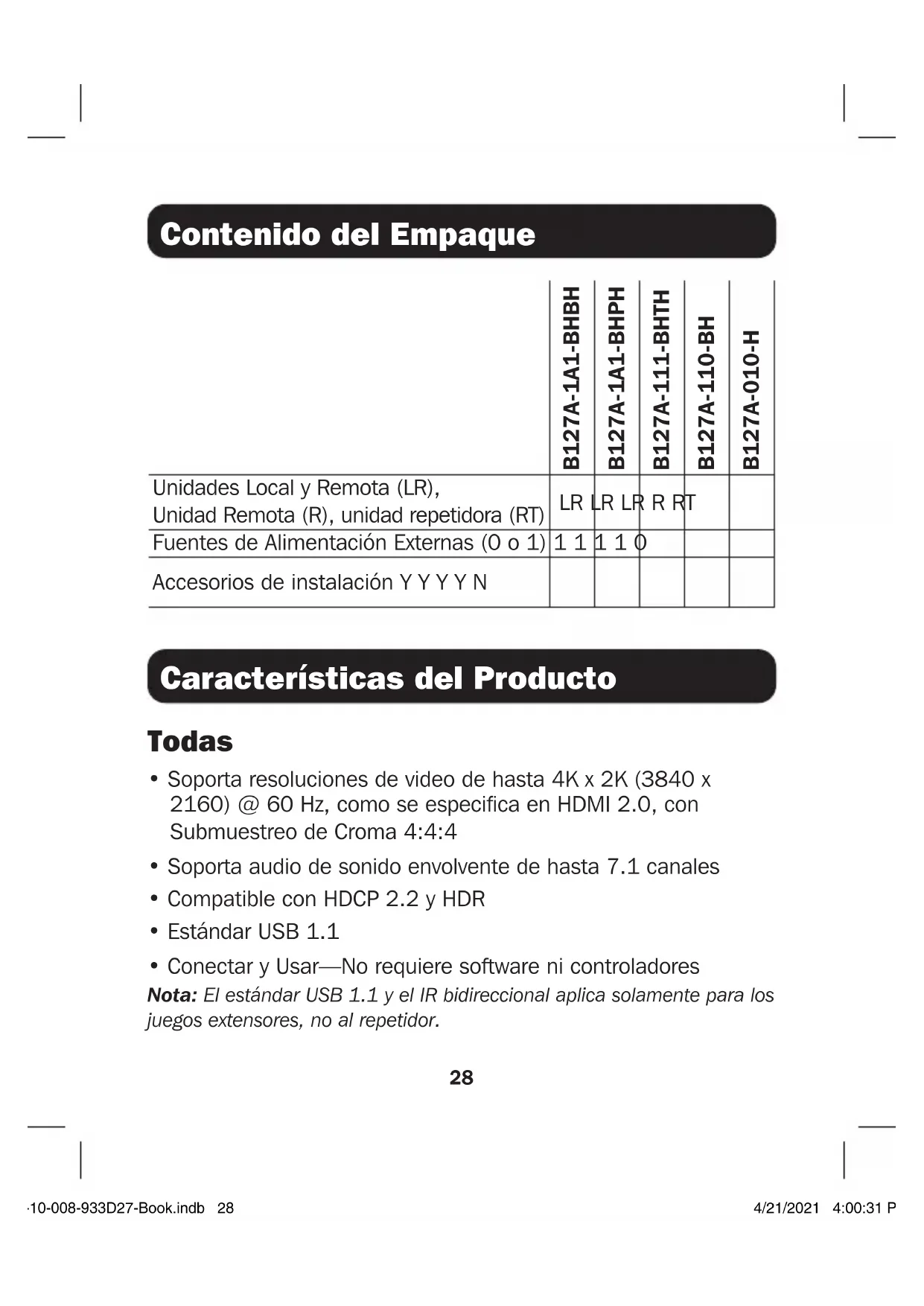

Contenido del Empaque

	B127A-1A1-BHBH	B127A-1A1-BHPH	B127A-111-BHTH	B127A-110-BH	B127A-010-H
Unidades Local y Remota (LR), Unidad Remota (R), unidad repetidora (RT)	LR	LR LR	R RT
Fuentes de Alimentación Externas (0 o 1)	1 1	1 1 0
Accesorios de instalación Y Y Y Y N

Características del Producto

Todas

• Soporta resoluciones de video de hasta 4K x 2K (3840 x 2160) @ 60 Hz, como se especifica en HDMI 2.0, con Submuestreo de Croma 4:4:4
• Soporta audio de sonido envolvente de hasta 7.1 canales
• Compatible con HDCP 2.2 y HDR
• Estándar USB 1.1
• Conectar y usar: no requiere software ni controladores.

Nota: El estándar USB 1.1 y el IR bidireccional se aplican solamente para los juegos extensores, no al repetidor.

Características del producto

B127A-1A1-BHBH

• Juego extensor HDMI sobre Cat6 con PoC
• Extienda una señal de 4K x 2K (3840 x 2160) @ 60 Hz (como se especifica en HDMI 2.0) hasta a 70 m [230 pies] de la fuente.
• El puerto HDMI local incorpora también una señal 4K @ 60 Hz.
• La unidad receptora remota cuenta con un control de ecualización (EQ) incorporado y ajuste de imagen EDID automático.
• Soporta audio de sonido envolvente de hasta 7.1 canales.
• El receptor cuenta con un puerto Toslink incorporado para la función de extracción de audio.
• Compatible con HDCP 2.2.
• Conectar y usar: no requiere software ni controladores.
• Soporta la función IR bidireccional y USB 1.1 mediante selección de switch para configuración (DIP).
• Incluye los accesorios de instalación que permiten instalar las unidades transmisora local y receptora remota en rack, en la pared o en poste.
• La función PoC permite conectar la fuente de alimentación externa a cualquier transmisor o receptor y proporciona energía a ambas unidades.

Características del Producto

B127A-1A1-BHPH

• Juego Extensor HDMI sobre Cat6 con PoC con Receptor tipo Pigtail
• Extienda una señal HDMI de 4K x 2K (3840 x 2160) @ 60 Hz (como se especifica en HDMI 2.0) hasta 70 m [230 pies] de la fuente
• El puerto HDMI local incorporado soporta una señal 4K @ 60 Hz
• La unidad receptora remota cuenta con un control de ecualización [EQ] incorporado y ajuste de imagen EDID automático con cable HDMI macho de 30.5 cm [1 pie]
• Soporte de audio de sonido envolvente de hasta 7.1 canales
• Compatible con HDCP 2.2
• Conectar y Usar—No requiere software ni controladores
• Incluye los accesorios de instalación que permiten instalar las unidades transmisora local y receptora remota en rack, en la pared o en poste.
• La función PoC permite conectar la fuente de alimentación externa al transmisor y proporcionar energía a ambas unidades

Características del Producto

B127A-111-BHTH

• Juego Extensor encadenable HDMI sobre Cat6 con PoC
• La unidad transceptora remota cuenta con control de ecualización [EQ] incorporado, ajuste automático de imagen EDID y puerto de expansión RJ45 para poder conectarse al ARRY B127A-110-BH
• El transceptor cuenta con un puerto Toslink incorporado para la función de extracción de audio.
• Extienda y expanda una señal 4K x 2K (3840 x 2160) @ 60 Hz, como se especifica en HDMI 2.0, en una instalación sobre Cat6, permitiendo ubicar múltiples monitores en diferentes puntos en una cadena, agregando hasta cuatro unidades B127A-110-BH.
• Extienda una señal (3840 x 2160) @ 60 Hz hasta 70 m [230 pies] adicionales o una señal de 1080p @ 60 Hz hasta 70 m [230 pies] adicionales desde cada unidad remota / repetidora a la siguiente unidad en la cadena (en una instalación completa de cuatro niveles de encadenamiento), una señal (3840 x 2160) @ 60 Hz hasta 280 m [920 pies] o una señal de 1080p @ 60 Hz hasta 152 m [500 pies] de la fuente a la última unidad remota en la cadena.
• Soporta audio de sonido envolvente de hasta 7.1 canales.
• El transceptor cuenta con un puerto Toslink incorporado para la función de extracción de audio.

Características del Producto

• Compatible con HDCP 2.2.
• Conectar y Usar—No requiere software ni controladores.
• Incluye los accesorios de instalación que permiten que la unidad sea instalada en rack, en la pared o en poste.
• La función PoC permite conectar la fuente de alimentación externa al lado del transmisor o receptor y proporciona energía a las unidades conectadas.

B127A-110-BH

• Unidad transceptora HDMI sobre Cat6 con PoC
• Trabaja con el B127A-111-BHTH para extender una señal 4K x 2K (3840 x 2160) @ 60 Hz, como se especifica en HDMI 2.0, hasta 70 m [230 pies]. Esta unidad transceptora cuenta con control de ecualización (EQ) incorporado y ajuste automático de imagen EDID y un puerto de expansión RJ-45 para poder conectarse al B127A-110-BH.
• El transceptor cuenta con un puerto Toslink incorporado para la función de extracción de audio.

Características del Producto

• La unidad repetidora extiende la transmisión de una señal 4K x 2K (3840 x 2160) @ 60 Hz, como se especifica en HDMI 2.0, hasta un total de 122 m [400 pies].
• La tecnología PoC significa que no se requiere energía externa para alimentar la unidad.
• Compatible con HDCP 2.2 y HDR.
• Soporta audio de sonido envolvente de hasta 7.1 canales.

Accesorios opcionales:

• Cables de conexión de alambre sólido 24 AWG Cat6 Serie N202.
• Cables HDMI 2.0 de alta velocidad Serie P569-XXX-CERT o P568-XXX-2A.

Limitación de responsabilidad.

Antes de la instalación, compruebe los siguientes ajustes de su(s) fuente(s) y televisor(es) o monitor(es):

1. Configure la pantalla a 60 Hz. Cerciórese de la configuración de fábrica, ya que el valor predeterminado puede estar configurado a una frecuencia (Hz) menor que la anunciada.
2. Asegúrese de que el valor de entrada de su monitor esté configurado a HDMI 2.0. Algunas pantallas pueden tener una configuración predeterminada a HDMI 1.4.
3. Verifique que su monitor tenga habilitada la función HDR. Algunas pantallas pueden tener esta función deshabilitada como configuración de fábrica.
4. Verifique que la Configuración de Color Verdadero Ultra HD [UHD] esté habilitada en su televisor o monitor. Confirme con el fabricante de su televisor o monitor qué puertos HDMI soportan Color Verdadero UHD.
5. Compruebe el interruptor para configuración [DIP] USB / IR, ya que la configuración predeterminada está configurada en IR.

Nota: Para conectar un monitor local a su instalación, puede ser necesario deshabilitar el ajuste de color verdadero UHD en su TV o monitor local (dependiendo de la marca y el modelo) para lograr la resolución 4K @ 60Hz.

Instrucciones de Instalación (solo modelos seleccionados)

El B127A-1A1-BHBH, B127A-1A1-BHPH, B127A-111-BHTH y B127A-110-BH incluyen accesorios de instalación que permiten una variedad de métodos de instalación.

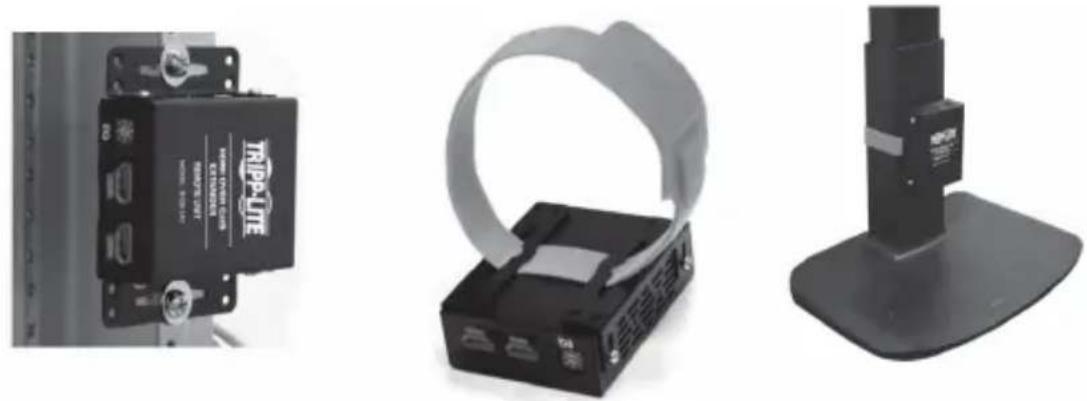

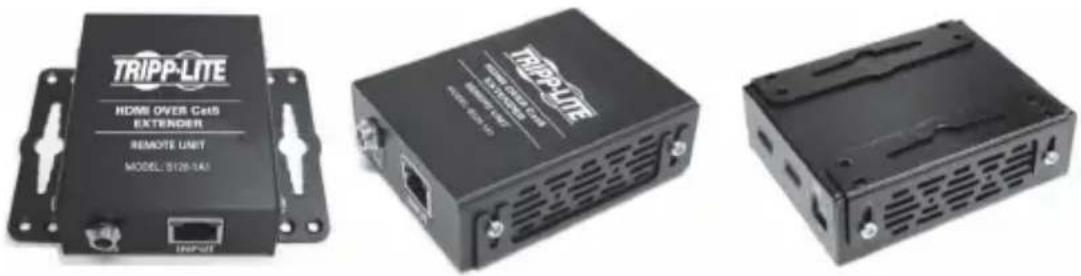

Las siguientes imágenes ilustran cómo pueden fijarse los soportes de instalación incluidos para las diferentes instalaciones.

Nota: El modelo que se muestra en las imágenes de abajo es solo para fines ilustrativos. El producto puede variar según el número de modelos, la orientación del puerto. Las opciones de instalación para todas las unidades sobre IP son las mismas.

Instalación en la Pared

Instalación en Rack de 19" Instalación en Poste

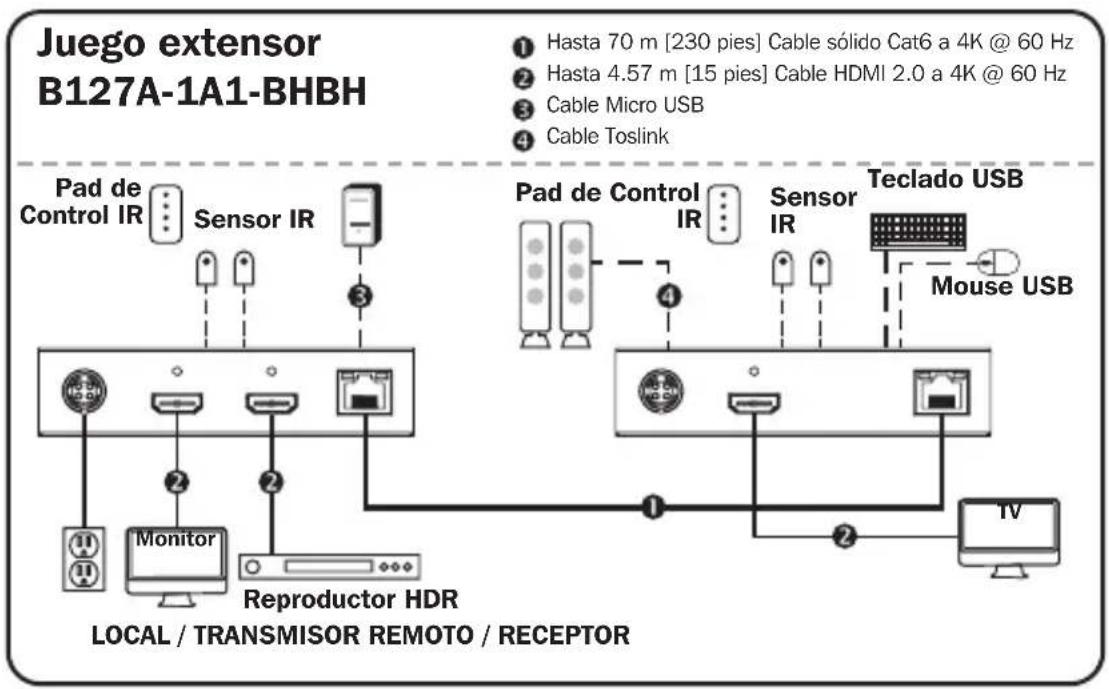

Instalación Estándar del Juego Extensor

Notas:

1) Pruebe para asegurar que toda la instalación funcione correctamente antes de pasar los cables a través de paredes y techos. 2) Para obtener la distancia y el rendimiento óptimos, use un cable Cat6 con conductores de alambre sólido 24 AWG. El uso de cable Cat6 de alambre trenzado o cable con un número de calibre (AWG) mayor a 24 AWG resultará en una distancia de extensión más corta. Un cableado de número mayor de calibre, como 26 AWG, tiene capacidad de transmisión más limitada que el cableado de menor calibre. Todos los cables Cat6 Serie N202 de Tripp Lite están hechos con cableado de alambre sólido 24 AWG. 3) El diagrama de instalación muestra una unidad B127A-1A1-BHBH. 4) No se requiere alimentación externa en las unidades receptoras remotas debido a la Tecnología PoC incorporada en las unidades transmisoras.

Instalación Estándar del Juego Extensor

1. Asegúrese de que todos los equipos en la instalación—como televisores, reproductores Blu-ray™ y el transmisor—estén apagados.
2. Utilizando un cable HDMI 2.0 (como los cables serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte la fuente de HDMI al puerto de ENTRADA en la unidad transmisora local.
3. Opcional para B127A-1A1-BHBH: Usando un cable HDMI 2.0 (como los cables Serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte un monitor local al puerto LOCALOUT en la unidad transmisora local B127A-1A1-BHBH.
4. Opcional: Para un rango ampliado, conecte una unidad repetidora de señal B127A-010-H al transmisor y receptor mediante cableado Cat6. Para más información, consulte las características del producto B127A-010-H.
5. Usando cable Cat6, conecte el puerto RJ45 en la unidad transmisora local al puerto RJ45 en la unidad receptora remota.
6. Utilizando un cable HDMI 2.0 (como los cables Serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte la unidad receptora remota del puerto HDMI a un monitor.
7. Encienda sus televisores y monitores conectados. El LED LOCAL (naranja) se iluminará para indicar que el puerto local ha sido conectado a una pantalla.

Instalación Estándar del Juego Extensor

1. Conecte la fuente de alimentación externa a la unidad transmisora o receptora. Enchúfela en un tomacorriente de pared disponible o en un supresor de sobretensiones, unidad de distribución de energía (PDU) o sistemas de respaldo ininterrumpible (UPS) de Tripp Lite. El LED POWER (verde) en la unidad transmisora local se iluminará para indicar que la unidad está recibiendo energía de la fuente de alimentación externa. El LED POWER (verde) en la unidad receptora remota se iluminará para indicar que la unidad está recibiendo energía de la unidad transmisora local a través de una Tecnología PoC.
2. Encienda la fuente de HDMI. El LED OUTPUT (naranja) en la unidad transmisora local se iluminará para indicar que se está recibiendo una señal de la fuente.
3. El LED RJ45 (naranja) se iluminará en las unidades transmisora local y receptora remota para indicar que se está recibiendo una señal de la fuente a la pantalla. Ahora se debe mostrar la imagen en el(los) monitor(es) conectado(s).

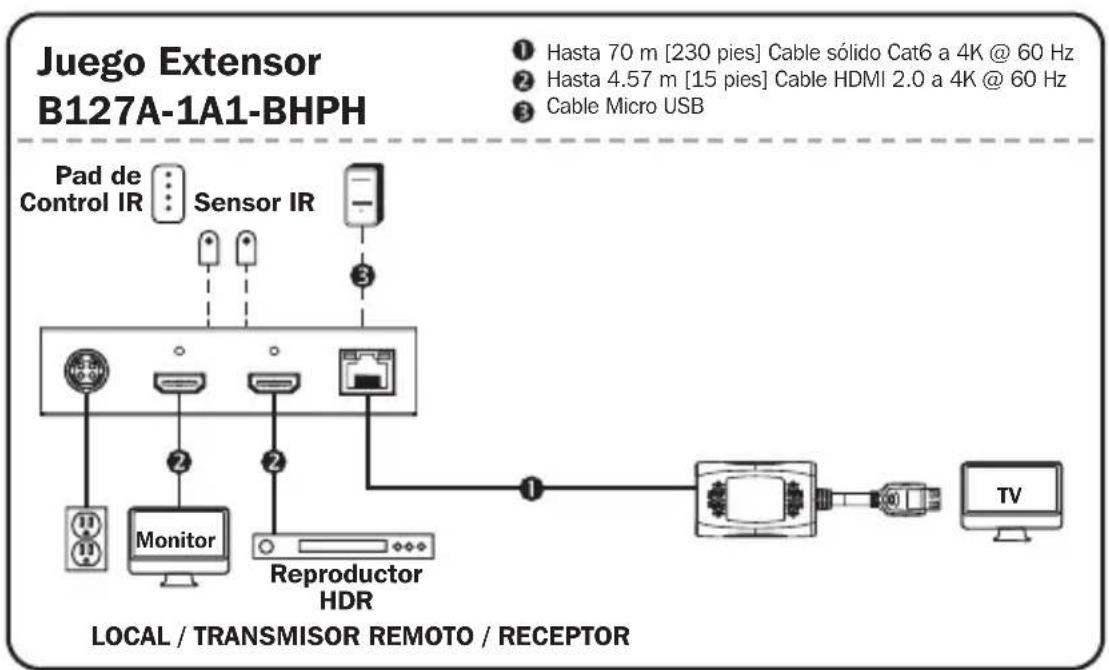

Instalación Estándar del Juego Extensor

Notas:

1) Pruebe para asegurar que toda la instalación trabaje correctamente antes de jalar los cables a techos y paredes. 2) Para encontrar la distancia y rendimiento óptimos, use un cable Cat6 con conductores de alambre sólido 24 AWG. El uso de cable Cat6 de alambre trenzado o cable con un número de calibre (AWG) mayor a 24 AWG, resultará en una distancia de extensión más corta. Un cableado de número mayor de calibre, como 26 AWG, tiene capacidad de transmisión más limitada que el cableado de menor calibre. Todos los cables Cat6 Serie N202 de Tripp Lite están hechos con cableado de alambre sólido 24 AWG. 3) El diagrama de instalación muestra una unidad B127A-1A1-BHPH. 4) No se requiere alimentación externa en las unidades receptoras remotas debido a la Tecnología PoC incorporada en las unidades transmisoras.

Instalación Estándar del Juego Extensor

1. Asegúrese de que todos los equipos en la instalación—como televisores, reproductores Blu-ray y el transmisor—estén apagados.
2. Utilizando un cable HDMI 2.0 (como los cables serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte la fuente de HDMI al puerto de ENTRADA en la unidad transmisora local.
3. Opcional para B127A-1A1-BHPH: Usando un cable HDMI 2.0 (como los cables Serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte un monitor local al puerto LOCALOUT en la unidad transmisora local B127A-1A1-BHPH.
4. Opcional: Para un rango ampliado, conecte una unidad repetidora de señal B127A-010-H al transmisor y receptor mediante cableado Cat6. Para más información, consulte las características del producto B127A-010-H.
5. Usando cable Cat6, conecte el puerto RJ45 en la unidad transmisora local al puerto RJ45 en la unidad receptora remota.
6. Conecte el cable HDMI de la unidad receptora remota a un monitor o televisor.
7. Encienda sus televisores y monitores conectados. El LED LOCAL (naranja) se iluminará para indicar que el puerto local ha sido conectado a una pantalla.

Instalación Estándar del Juego Extensor

1. Conecte la fuente de alimentación externa a la unidad transmisora. Enchúfela en un tomacorriente de pared disponible o a un supresor de sobretensiones, unidad de distribución de energía (PDU) o sistemas de respaldo ininterrumpible (UPS) de Tripp Lite. El LED POWER (verde) en la unidad transmisora local se iluminará para indicar que la unidad está recibiendo energía de la fuente de alimentación externa. El LED POWER (verde) en la unidad receptora remota se iluminará para indicar que la unidad está recibiendo energía de la unidad transmisora local a través de la tecnología PoC.
2. Encienda la fuente de HDMI. El LED OUTPUT (naranja) en la unidad transmisora local se iluminará para indicar que se está recibiendo una señal de la fuente.
3. El LED RJ45 (naranja) encenderá en las unidades transmisora local y receptora remota para indicar que se está recibiendo una señal de la fuente a la pantalla. Ahora se debe mostrar la pantalla en el(los) monitor(es) conectado(s).

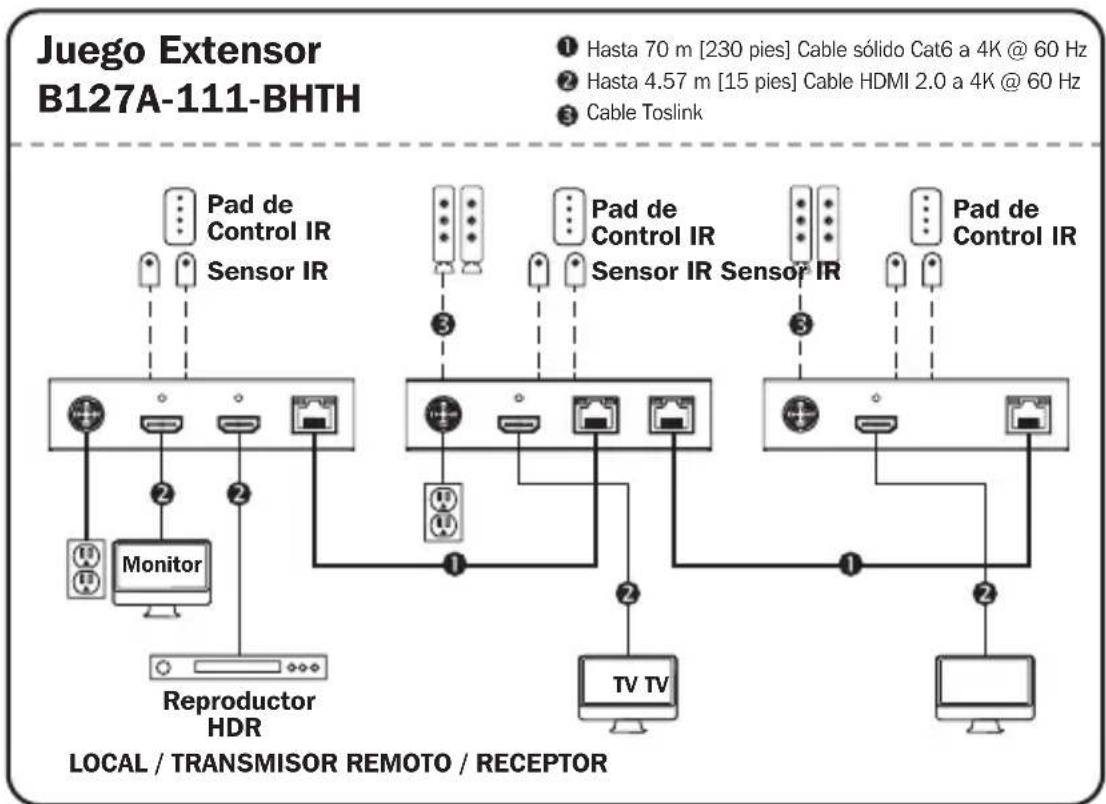

Instalación Estándar del Juego Extensor

Notas:

1) Pruebe para asegurar que toda la instalación trabaje correctamente antes de jalar los cables a través de paredes. 2) Para encontrar la distancia y rendimiento óptimos, use un cable Cat6 con conductores de alambre sólido 24 AWG. El uso de cable Cat6 de alambre trenzado o cable con un calibre (AWG) de número mayor a 24 AWG, resultará en una distancia de extensión más corta. Un cableado de número mayor de calibre, como 26 AWG, tiene capacidad de transmisión más limitada que el cableado de menor calibre. Todos los cables Cat6 Serie N202 de Tripp Lite están hechos con cableado de alambre sólido 24 AWG. 3) El diagrama de instalación muestra una unidad B127A-111-BHTH. 4) No se requiere alimentación externa en las unidades receptoras remotas debido a la tecnología PoC incorporada en las unidades transmisoras.

Instalación Estándar del Juego Extensor

1. Asegúrese de que todos los equipos en la instalación—como televisores, reproductores Blu-ray y el transmisor—estén apagados.
2. Utilizando un cable HDMI 2.0 (como los cables serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte la fuente de HDMI al puerto de ENTRADA en la unidad transmisora local.
3. Opcional para B127A-111-BHTH: Usando un cable HDMI 2.0 (como los cables Serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte un monitor local al puerto LOCAL OUT en la unidad transmisora local B127A-111-BHTH.
4. Usando cable Cat6, conecte el puerto RJ45 en la unidad transmisora local al puerto RJ45 en la unidad receptora remota.
5. Usando un cable HDMI 2.0 (como los cables Serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte el puerto HDMI del receptor remoto o unidad transceptora a un monitor.
6. Encienda sus televisores y monitores conectados. El LED LOCAL (naranja) se iluminará para indicar que el puerto local ha sido conectado a una pantalla.

Instalación Estándar del Juego Extensor

1. Conecte la fuente de alimentación externa al transmisor. Enchúfela en un tomacorriente de pared disponible o a un supresor de sobretensiones, unidad de distribución de energía (PDU) o sistemas de respaldo ininterruptible (UPS) de Tripp Lite. El LED POWER (verde) en la unidad transmisora local se iluminará para indicar que la unidad está recibiendo energía de la fuente de alimentación externa. El LED POWER (verde) en la unidad receptora remota se iluminará para indicar que la unidad está recibiendo energía de la unidad transmisora local a través de la Tecnología PoC.
2. Encienda la fuente de HDMI. El LED OUTPUT (naranja) en la unidad transmisora local se iluminará para indicar que se está recibiendo una señal de la fuente.
3. El LED RJ45 (naranja) se iluminará en las unidades transmisora local y receptora remota para indicar que se está recibiendo una señal de la fuente a la pantalla. Ahora se debe mostrar la pantalla en el monitor conectado.

Instalación en Cadena del Transceptor (B127A-110-BH solamente)

Notas:

1) Pruebe para asegurar que toda la instalación trabaje correctamente antes de jalar los cables a través de techos y paredes. 2) Para encontrar la distancia y rendimiento óptimos, use un cable Cat5e / Cat6 con conductores de alambre sólido 24 AWG. Usando cable Cat5e y Cat6 de alambre trenzado o cable con un calibre (AWG) con número mayor de 24 AWG resultará en una distancia de extensión más corta. Un cableado de número mayor de calibre, como 26 AWG, tiene calidad de transmisión más limitada que el cableado de menor calibre. Todos los cables Cat6 Serie N202 de Tripp Lite están hechos con cableado de alambre sólido 24 AWG. 3) El diagrama de instalación muestra la instalación del B127A-111-BHTH y B127A-110-BH.

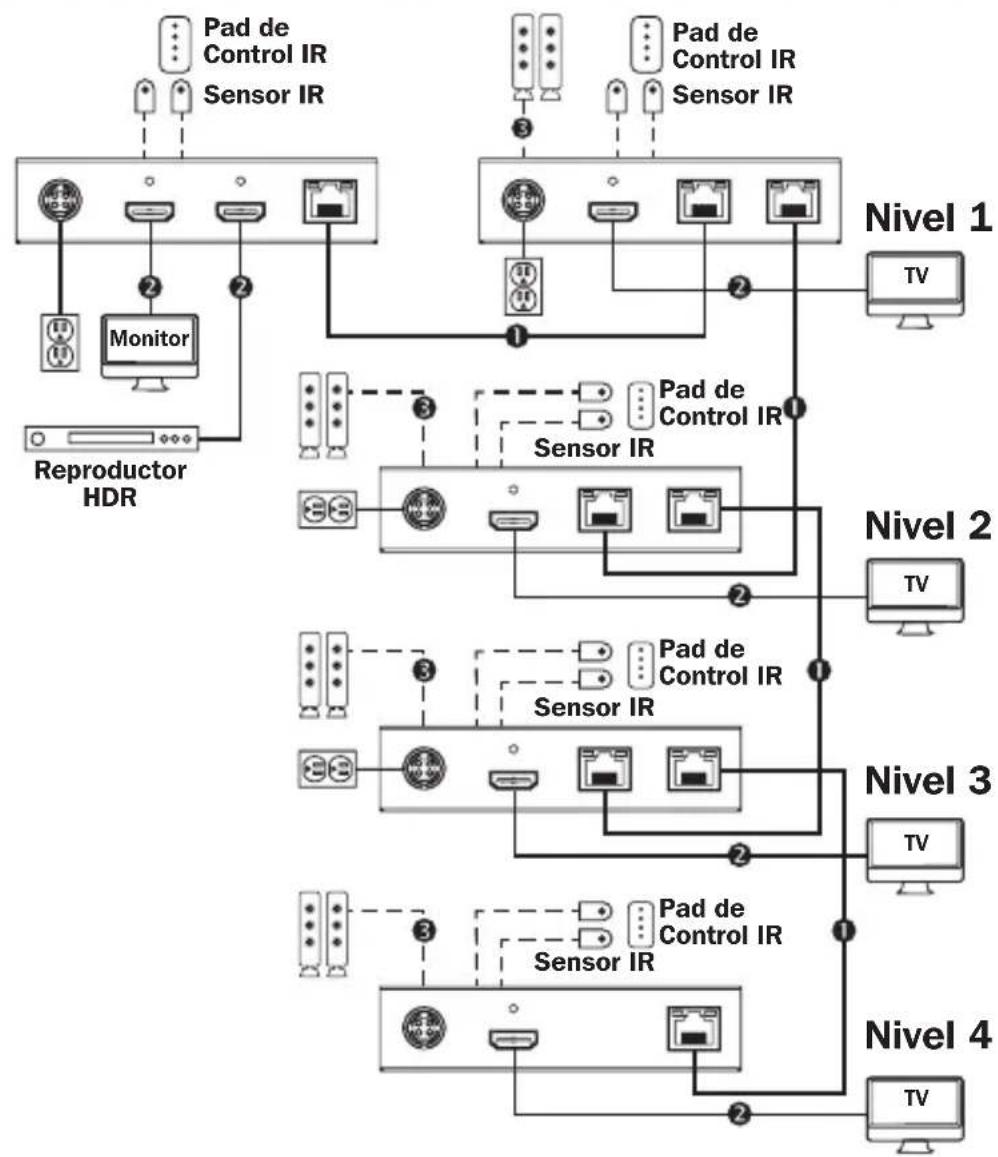

Instalación en Cadena del Transceptor (B127A-110-BH solamente)

Hasta 70 m [230 pies] Cable sólido Cat6 a 4K @ 60 Hz Hasta 4.57 m [15 pies] Cable HDMI 2.0 a 4K @ 60 Hz Cable Toslink

Transceptor B127A-110-BH

Instalación en Cadena del Transceptor (B127A-110-BH solamente)

1. Asegúrese de que todos los equipos en la instalación—como televisores, reproductores Blu-ray y el transmisor—estén apagados.
2. Conecte la fuente HDMI al puerto de entrada en el B127A-111-BHTH usando un cable HDMI de la Serie P568 de Tripp Lite.
3. Conecte un monitor local al puerto HDMI LOCAL usando un cable HDMI de la Serie P568 de Tripp Lite.
4. Conecte la fuente de alimentación externa a la unidad local y enchúfela en un supresor de sobretensiones, unidad de distribución de energía (PDU) o sistema de respaldo ininterrumpible (UPS) de Tripp Lite. Los LEDs verdes del RJ45 se iluminarán para indicar que se está recibiendo energía de la fuente de alimentación externa.
5. Usando cable Cat5e y Cat6, conecte uno de los puertos de salida RJ45 en la unidad local al puerto de entrada RJ45 en la unidad transceptora B127A-110-BH.
6. Conecte un monitor al puerto de SALIDA HDMI en la unidad transceptora usando un cable HDMI de la Serie P568 de Tripp Lite.
7. El LED verde de encendido y los LEDs verdes RJ45 en el transceptor se iluminarán para indicar que la unidad está recibiendo energía. Puede encadenarse hasta tres unidades (tres transceptores y un receptor). Para conectar unidades transceptoras adicionales, proceda al paso 8. Para finalizar su instalación con una unidad B127A-110-BH, proceda al paso 12.

Instalación en Cadena del Transceptor (B127A-110-BH solamente)

1. Usando cable Cat5e y Cat6, conecte el puerto de SALIDA RJ45 en la unidad receptora B127A-111-BHTH al puerto de ENTRADA RJ45 en B127A-110-BH.
2. Conecte un monitor al puerto de SALIDA HDMI en el B127A-110-BH que acaba de agregar usando un cable HDMI de la Serie P568 de Tripp Lite.
3. Conecte la fuente de alimentación externa al B127A-110-BH y enchúfela en un supresor de sobretensiones, unidad de distribución de energía (PDU) o sistema de respaldo ininterrumpible (UPS) de Tripp Lite. El LED verde de encendido y los LEDs verdes RJ45 se iluminarán para indicar que la unidad está recibiendo energía.
4. Para agregar un segundo B127A-110-BH, repita los pasos 8 al 10. Para finalizar su instalación con un B127A-110-BH, proceda al paso 12.
5. Usando cable Cat5e y Cat6, conecte el puerto de SALIDA RJ45 en el último B127A-110-BH al puerto de ENTRADA RJ45.
6. Conecte un monitor al puerto de SALIDA HDMI en el B127A-110-BH usando un cable HDMI de la Serie P568 de Tripp Lite.
7. El LED verde en el B127A-110-BH se iluminará para indicar que la unidad está recibiendo energía del transceptor anterior. El LED color naranja se iluminará para indicar que la unidad está conectada a una unidad remota/repetidora encendida.
8. Encienda la fuente de HDMI. Los LEDs RJ45 color naranja en la unidad local se iluminarán para indicar que se está recibiendo una señal de la fuente.

Instalación en Cadena del Transceptor (solamente B127A-110-BH)

1. Si es necesario, use el control de ecualización en la(s) unidad(es) remota(s) / repetidora(s) y la unidad receptora para ajustar la imagen de video.
2. La cantidad máxima de capas de conexión en cadena en cada es 4 para una distancia total de 280m [920 pies].

Nota: Un ajuste inadecuado de la ecualización suele causar que el monitor no muestre una imagen en absoluto. Pruebe cada ajuste de ecualización hasta que aparezca una imagen aceptable.

Controles USB / IR / Toslink

El juego extensor proporciona los siguientes controles funcionales:

• USB 1.1 - Una entrada Micro-USB en el transmisor, con puertos USB-A dobles en el receptor
• IR Bidireccional - Conectores dobles de 3.5 mm en el transmisor y receptor
• Salida Toslink en el receptor y transceptor

(Opcional) Conecte el cable IR-OUT incluido al puerto IR-OUT en la unidad transmisora. Coloque el sensor en el cable de IR-OUT en una zona sin obstrucciones dentro de la línea de visión del dispositivo controlado. Luego conecte el cable IR-IN incluido al puerto IR-IN de la unidad receptora. El cable IR-IN comunicará el comando deseado mediante el cable IR-OUT del transmisor.

Nota: El cable IR-OUT recibe la señal desde el control remoto y la envía al dispositivo que se controla (p.ej. reproductor de Blu-ray, etc.).

(Opcional) Con un cable USB Micro B suministrado por el usuario (como el cable USB

Serie U050-XXX de Tripp Lite), conecte el puerto Micro B del transmisor. Entonces conecte un teclado y mouse en los puertos USB-A disponibles en la unidad receptora.

(Opcional) Usando un cable Toslink (como los cables de la Serie A102-XXM de Tripp Lite), conecte el cable Toslink a un juego de bocinas, un receptor de audio u otro sistema de audio equipado con entradas digitales Toslink.

Garantía

Garantía limitada por 1 año

TRIPP LITE garantiza por un (1) año a partir de la fecha de compra inicial que este producto no tiene defectos de materiales ni de mano de obra.

La obligación de TRIPP LITE bajo esta garantía está limitada a la reparación o reemplazo (a su entera discreción) de cualquier producto defectuoso. Para obtener servicios bajo esta garantía, debe obtener un número de Autorización de Devolución de Mercancía (RMA) de TRIPP LITE o de un centro de servicios autorizado de TRIPP LITE. Los productos deben ser devueltos a TRIPP LITE o a un centro de servicios autorizado de TRIPP LITE con los cargos de transporte prepagados y deben acompañarse con una breve descripción del problema y un comprobante de la fecha y el lugar de compra. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de alguna forma.

EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO OFRECE GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN DETERMINADO PROPÓSITO. Algunos Estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador.

SALVO POR LO INDICADO ANTERIORMENTE, EN NINGÚN CASO TRIPP LITE ASUMIRÁ RESPONSABILIDAD POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O EMERGENTES QUE SURJAN COMO RESULTADO DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Específicamente, TRIPP LITE no es responsable por ningún costo, como pérdida de ganancias o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamaciones de terceros o de cualquier otra forma.

Garantía

Información de Cumplimiento con WEEE para Clientes y Recicladores de Tripp Lite (Unión Europea)

Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos (WEEE) y regulaciones aplicables, cuando los clientes adquieren un equipo eléctrico y electrónico nuevo de Tripp Lite están obligados a:

• Enviar el equipo viejo a reciclaje en una base de uno por uno, semejante por semejante (esto varía de un país a otro)
• Devolver el equipo nuevo para fines de reciclaje una vez que finalmente se convierta en desecho

ADVERTENCIA

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afecte significativamente su seguridad o efectividad.

Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambios sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales.
