BEDIENUNGSANLEITUNG Control 54 Cameo

DMX TECHNIK 17 TECHNISCHE DATEN 18 HERSTELLERERKLÄRUNGEN 18 FRANÇAIS

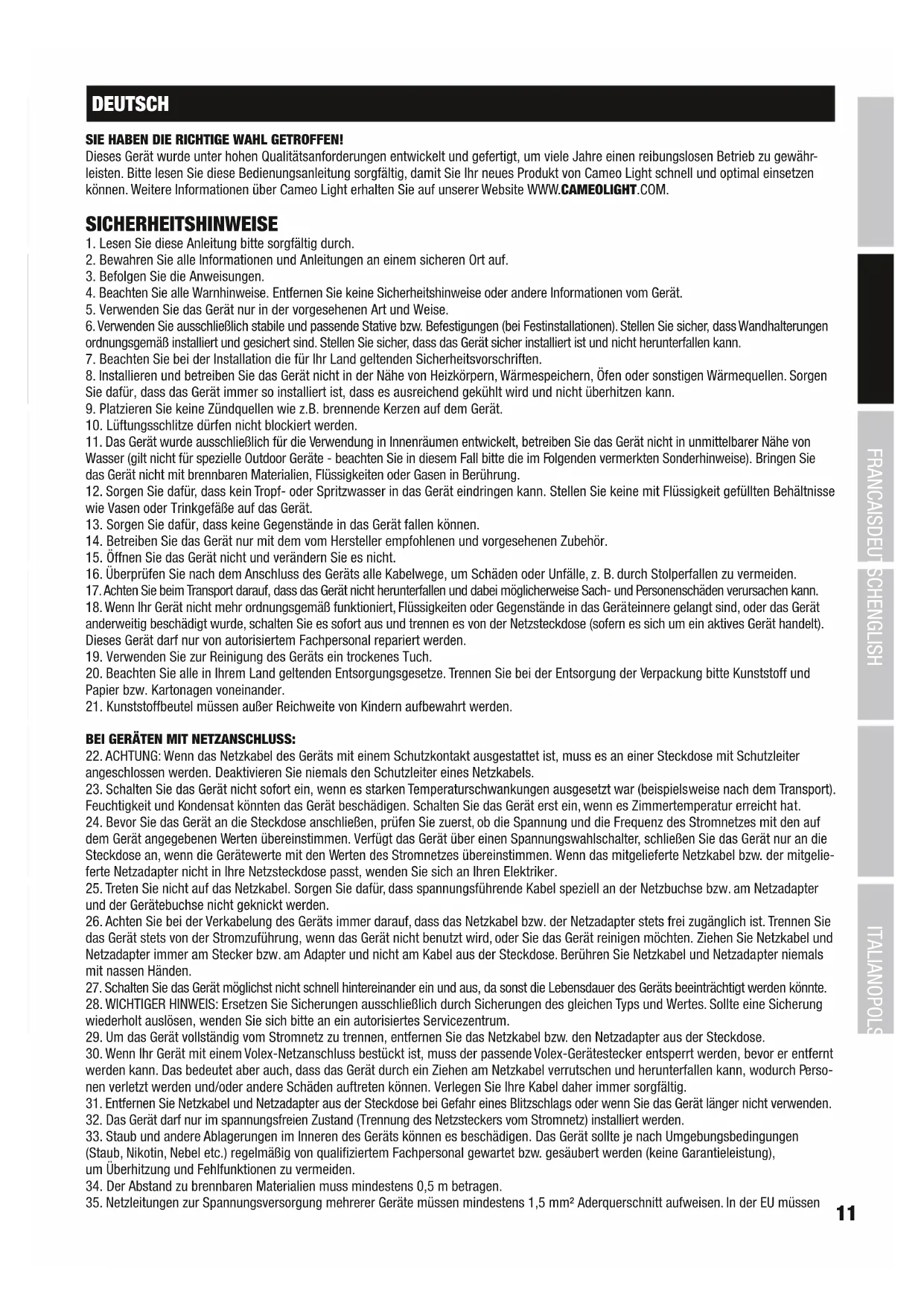

DEUTSCH SIE HABEN DIE RICHTIGE WAHL GETROFFEN! Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewähr- leisten. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von Cameo Light schnell und optimal einsetzen können. Weitere Informationen über Cameo Light erhalten Sie auf unserer Website WWW.CAMEOLIGHT.COM. SICHERHEITSHINWEISE

1. Lesen Sie diese Anleitung bitte sorgfältig durch.

2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.

3. Befolgen Sie die Anweisungen.

4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.

5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.

6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.

7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.

8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.

9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.

10. Lüftungsschlitze dürfen nicht blockiert werden.

11. Das Gerät wurde ausschließlich für die Verwendung in Innenräumen entwickelt, betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser (gilt nicht für spezielle Outdoor Geräte - beachten Sie in diesem Fall bitte die im Folgenden vermerkten Sonderhinweise). Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung. 12. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.

13. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.

14. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.

15. Öffnen Sie das Gerät nicht und verändern Sie es nicht.

16. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden. 17. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden verursachen kann. 18. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.

19. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.

20. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackung bitte Kunststoff und Papier bzw. Kartonagen voneinander.

21. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.

BEI GERÄTEN MIT NETZANSCHLUSS: 22. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels. 23. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. 24. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelie- ferte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker. 25. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden. 26. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen. 27. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden könnte. 28. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum. 29. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose. 30. Wenn Ihr Gerät mit einem Volex-Netzanschluss bestückt ist, muss der passende Volex-Gerätestecker entsperrt werden, bevor er entfernt werden kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Perso- nen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig. 31. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.

32. Das Gerät darf nur im spannungsfreien Zustand (Trennung des Netzsteckers vom Stromnetz) installiert werden.

33. Staub und andere Ablagerungen im Inneren des Geräts können es beschädigen. Das Gerät sollte je nach Umgebungsbedingungen (Staub, Nikotin, Nebel etc.) regelmäßig von qualifiziertem Fachpersonal gewartet bzw. gesäubert werden (keine Garantieleistung), um Überhitzung und Fehlfunktionen zu vermeiden.

34. Der Abstand zu brennbaren Materialien muss mindestens 0,5 m betragen.

35. Netzleitungen zur Spannungsversorgung mehrerer Geräte müssen mindestens 1,5 mm² Aderquerschnitt aufweisen. In der EU müssen12 DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI die Leitungen H05VV-F, oder gleichartig, entsprechen. Geeignete Leitungen werden von Adam Hall angeboten. Mit diesen Leitungen können Sie mehrere Geräte über den Power out Anschluss mit dem Power IN Anschluss eines weiteren Gerätes verbinden. Beachten Sie, dass die gesamte Stromaufnahme aller angeschlossenen Geräte den vorgegebenen Wert nicht überschreitet (Aufdruck auf dem Gerät). Achten Sie darauf, Netzleitungen so kurz wie möglich zu halten. ACHTUNG Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Wartung und Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführen. Das gleichseitige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen können. Das gleichseitige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise. Warnung! Dieses Symbol kennzeichnet heiße Oberflächen. Während des Betriebs können bestimmte Teile des Gehäuses heiß werden. Berühren oder transportieren Sie das Gerät nach einem Einsatz erst nach einer Abkühlzeit von mindestens 10 Minuten. VORSICHT! WICHTIGE HINWEISE IN BEZUG AUF LICHT-PRODUKTE! 1. Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik entwickelt worden und ist nicht für die Raumbe- leuchtung in Haushalten geeignet.

2. Blicken Sie niemals, auch nicht kurzzeitig, direkt in den Lichtstrahl.

3. Blicken Sie niemals mit optischen Geräten wie Vergrößerungsgläsern in den Lichtstrahl.

4. Stoboskopeffekte können unter Umständen bei empfindlichen Menschen epileptische Anfälle auslösen! Epilepsiekranke Menschen sollten daher unbedingt Orte meiden, an denen Stroboskope eingesetzt werden. EINFÜHRUNG Der CLCONTROL54 ist ein 54-Kanal DMX-Controller, mit dem bis zu 9 DMX-Geräte, bzw. in Gruppen mit der gleichen DMX-Startadresse zusammengefasste DMX-Scheinwerfer gesteuert werden können. DMX-Scheinwerfer können als RGB, RGBW, und RGBWA Geräte angelegt werden, um verschiedene Farb-Presets mit Hilfe der 9 Direktwahltasten einfach und schnell zu aktivieren. Farbwechselprogramme (COLOUR FADE, COLOUR JUMP, AUTO) erweitern die Funktionen des DMX-Controllers ebenso wie Musiksteuerung (SOUND) und der Stroboskop-Effekt (STROBE). Die manuelle Steuerung von DMX-Geräten erfolgt mit Hilfe der 6 leichtgängigen Fader. EIGENSCHAFTEN 54 DMX-Kanäle, 9 DMX-Geräte/Gruppen separat steuerbar, 6 leichtgängige Kanal Fader, 2-zeiliges LC-Display mit Beleuchtung, leicht und kompakt, Betrieb als Tischpult, einbaufähig, Vorbereitung für Wandmontage, Stromversorgung über mitgeliefertes Netzteil oder 9V Block-Batterie.ITALIANOPOLSKIESPAÑOL FRANCAISDEUTSCHENGLISH

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE

KLEINSPANNUNGSBUCHSE Anschlussbuchse für die Spannungsversorgung des Geräts. Bitte verwenden Sie ausschließlich das mit dem Gerät ausgelieferte Original-Netzteil. Hinweis: Bei Betrieb mit Netzteil wird die Spannungsversorgung durch Batterie automatisch unterbrochen.

POWER Ein- bzw. Ausschalter.

DMX OUT DMX-Ausgang mit weiblicher 3-Pol XLR-Buchse und Standardbelegung. Verbinden Sie den DMX-Ausgang des DMX-Controllers mit dem DMX-Eingang Ihres DMX-Geräts mit Hilfe eines DMX-Kabels.

LC-DISPLAY Das beleuchtete 2-Zeilen LC-Display zeigt die Nummer des aktuell angewählten Geräts an (FIX 1 - 9), dessen Startadresse und die Kanalnummer mit dem jeweils eingestellten Wert. Darüber hinaus wird angezeigt, ob das entsprechende DMX-Gerät als RGB, RGBW, oder RGBWA-Gerät angelegt ist (MODE drücken).

MODE Taste zum Anlegen der DMX-Scheinwerfer, bzw. Scheinwerfer-Gruppen (bis zu 9) als RGB, RGBW, oder RGBWA Geräte (Voraussetzung für die Auswahl der Farbmakros COLOURS).

ADDRESS Drücken Sie die ADDRESS-Taste, um die DMX-Startadresse des DMX-Controllers für Gerät 1 (Fixture 1) festlegen zu können (Adressenänderung mit UP und DOWN). Nach der Adressenänderung wiederum mit ADDRESS bestätigen. Die DMX-Startadressen des DMX-Controllers für die Geräte 2 bis 9 verschieben sich dabei automatisch um jeweils 6 Zähler (Beispiel 1: Startadresse Gerät 1 = 001 / Startadresse Gerät 2 = 007 usw., Beispiel 2: Startadresse Gerät 1 = 080 / Startadresse Gerät 2 = 086 usw.)

UP & DOWN Tasten zum Ändern der DMX-Startadresse des DMX-Controllers für Gerät 1 (Fixture 1).14 DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI

COLOUR FADE Farbüberblenden-Effekt mit einstellbarer Geschwindigkeit. Wählen Sie einen DMX-Scheinwerfer aus, indem Sie auf die Taste FIXTURE drücken und dann auf die Direktwahltaste (1 bis 9), die dem gewünschten Gerät zugeordnet ist. Drücken Sie auf COLOUR FADE (Anzeige-LED über der Taste beginnt zu leuchten), wählen die Scheinwerfer-Helligkeit mit Hilfe des Faders 3 MASTER und die Geschwindigkeit des Farbüberblenden-Effekts mit Fader 2 FADE aus.

COLOUR JUMP Farbwechsel-Effekt mit einstellbarer Geschwindigkeit. Wählen Sie einen DMX-Scheinwerfer aus, indem Sie auf die Taste FIXTURE drücken und dann auf die Direktwahltaste (1 bis 9), die dem gewünschten Gerät zugeordnet ist. Drücken Sie auf COLOUR JUMP (Anzeige-LED über der Taste beginnt zu leuchten), wählen die Scheinwerfer-Helligkeit mit Hilfe des Faders 3 MASTER und die Geschwindigkeit des Farbwechsel-Effekts mit Fader 1 SPEED aus.

AUTO Kombination aus Farbüberblenden- und Farbwechsel-Effekt mit einstellbarer Geschwindigkeit. Wählen Sie einen DMX-Scheinwerfer aus, indem Sie auf die Taste FIXTURE drücken und dann auf die Direktwahltaste (1 bis 9), die dem gewünschten Gerät zugeordnet ist. Drücken Sie auf AUTO (Anzeige-LED über der Taste beginnt zu leuchten), wählen die Scheinwerfer-Helligkeit mit Hilfe des Faders 3 MASTER, die Geschwindigkeit des Farbüberblenden-Effekts mit Hilfe des Faders 2 FADE und die Geschwindigkeit des Farbwechsel-Effekts mit Fader 1 SPEED aus.

MANUAL Manuelle Einstellung von DMX-Geräten mit Hilfe der Kanal-Fader (z.B. Farbmischung). Wählen Sie ein DMX-Gerät aus, indem Sie auf die Taste FIX- TURE drücken und dann auf die Direktwahltaste (1 bis 9), die dem gewünschten Gerät zugeordnet ist. Drücken Sie nun auf MANUAL (Anzeige-LED über der Taste beginnt zu leuchten) und nehmen die gewünschten Einstellungen mit Hilfe der Kanal-Fader 1 bis 6 vor.ITALIANOPOLSKIESPAÑOL FRANCAISDEUTSCHENGLISH

FIXTURE Um eines der bis zu 9 mit dem DMX-Controller verbundenen DMX-Geräte (oder Grup- pen) wunschgemäß steuern zu können, drücken Sie auf die Taste FIXTURE (Anzeige-LED über der Taste beginnt zu leuchten) und dann auf die Direktwahltaste (1 - 9), die dem entsprechenden Gerät (oder Gruppe) zugeordnet ist.

COLOUR 9 verschiedene Farbmakros können als Preset mit Hilfe der Direktwahltasten einfach und schnell aktiviert werden. Wählen Sie, wie unter Punkt 12 beschrieben, einen DMX-Scheinwerfer aus, drücken auf die Taste COLOUR und wählen das gewünschte Farb-Preset mit Hilfe der Direktwahltasten (Nr. 14) aus. Die Helligkeit stellen Sie am Kanal-Fader 3 MASTER ein.

DIREKTWAHLTASTEN Direktwahltasten für die Auswahl der am DMX-Controller angeschlossenen DMX-Geräte, bzw. der Farb-Presets (siehe Punkt 12 und 13).

KANAL-FADER Kanal-Fader 1 bis 6 für die Steuerung am DMX-Controller angeschlossener DMX-Geräte in den Betriebsarten COLOUR FADE, COLOUR JUMP, AUTO, MANUAL und der Farb-Pre- sets COLOUR, sowie des Stroboskop-Effekts STROBE.

SOUND SENSITIVITY Drehregler für die Einstellung der Empfindlichkeit des integrierten Mikrofons in der Betriebsart Musiksteuerung (SOUND). Nach links gedreht wird die Empfindlichkeit verringert, nach rechts gedreht angehoben.

SOUND Drücken Sie auf die Taste SOUND (Anzeige-LED über der Taste beginnt zu leuchten), um den Wechsel der Farben in den Betriebsarten COLOUR FADE, COLOUR JUMP und AUTO über das integrierte Mikrofon steuern zu lassen (Bassimpulse). Zum Deaktivieren erneut auf SOUND drücken (Anzeige-LED erlischt).

STROBE Aktivieren Sie den Stroboskop-Effekt indem Sie auf STROBE drücken (Anzeige-LED über der Taste beginnt zu leuchten) und die Stroboskopgeschwindigkeit mit Hilfe des Kanal-Faders 1 SPEED einstellen (Fader auf 0 = Stroboskop-Effekt deaktiviert, Fader auf 10 = schnellste Blitzgeschwindigkeit). Zum Deaktivieren erneut auf STROBE drücken (Anzeige-LED erlischt).

BLACKOUT Beim Drücken der Taste BLACKOUT werden die DMX-Werte aller angeschlossenen DMX-Geräte auf 0 gesetzt, d.h. das Licht von DMX-Scheinwerfern erlischt. Beim nochmaligen Drücken auf BLACKOUT wird der vorherige Betriebszustand der Geräte wieder aktiviert.

Um den DMX-Controller mit einer Batterie zu betreiben, öffnen Sie das Batteriefach auf der Unterseite des Geräts, indem Sie auf den Verschlusshebel OPEN in Pfeilrichtung drücken und den Batteriefachdeckel nach oben aufklappen. Befestigen Sie den innen liegenden Batterieclip an den Plus- und Minuspolen einer frischen 9V Blockbatterie, legen die Batterie in das Batteriefach und schließen den Batte- riefachdeckel mit leichtem Druck, bis der Verschlusshebel hörbar einrastet. Bei Betrieb mit Netzteil wird die Spannungsversorgung durch Batterie automatisch unterbrochen. Entnehmen Sie die Batterie bei längerer Nichtbenutzung und bei Betrieb ausschließlich mit Netzteil.

EINBAU UND WANDMONTAGE

Für den Einbau befinden sich jeweils 2 Befestigungslöcher links und rechts an den Rändern der Frontplatte. Die Befestigungslöcher für die Wandmontage befinden sich auf der Rückseite des Gehäuses.ITALIANOPOLSKIESPAÑOL FRANCAISDEUTSCHENGLISH

DMX TECHNIK DMX-512 DMX (Digital Multiplex) ist die Bezeichnung für ein universelles Übertragungsprotokoll für die Kommunikation zwischen entsprechenden Geräten und Controllern. Ein DMX-Controller sendet DMX-Daten an das/die angeschlossene(n) DMX-Gerät(e). Die DMX-Datenübertragung erfolgt stets als serieller Datenstrom, der über die an jedem DMX-fähigen Gerät vorhandenen DMX IN- und DMX OUT-Anschlüsse (XLR-Steckverbinder) von einem angeschlossenen Gerät an das nächste weitergeleitet wird, wobei die maximale Anzahl der Geräte 32 nicht überschreiten darf. Das letzte Gerät der Kette ist mit einem Abschlussstecker (Terminator) zu bestücken. DMX-VERBINDUNG: DMX ist die gemeinsame "Sprache", über die sich die unterschiedlichsten Gerätetypen und Modelle verschiedener Hersteller miteinander verkoppeln und über einen zentralen Controller steuern lassen, sofern sämtliche Geräte und der Controller DMX- kompatibel sind. Für eine optimale Datenübertragung ist es erforderlich, die Verbindungskabel zwischen den einzelnen Geräten so kurz wie möglich zu halten. Die Reihenfolge, in der die Geräte in das DMX-Netzwerk eingebunden sind, hat keinen Einfluss auf die Adressierung. So kann sich das Gerät mit der DMX-Adresse 1 an einer beliebigen Position in der (seriellen) DMX-Kette befinden, am Anfang, am Ende oder irgendwo in der Mitte. Wird einem Gerät die DMX-Adresse 1 zugewiesen, "weiß" der Controller, dass er alle der Adresse 1 zugeordneten Daten an dieses Gerät senden soll, ungeachtet seiner Position im DMX-Verbund.

SERIELLE VERKOPPLUNG MEHRERER SCHEINWERFER

1. Verbinden Sie den männlichen XLR-Stecker (3-Pol oder 5-Pol) des DMX-Kabels mit dem DMX-Ausgang (weibliche XLR-Buchse)

des ersten DMX-Geräts (z.B. DMX-Controller).

2. Verbinden Sie den weibliche XLR-Stecker des an den ersten Scheinwerfer angeschlossenen DMX-Kabels mit dem DMX-Eingang

(männliche XLR-Buchse) des nächsten DMX-Geräts. Verbinden Sie den DMX-Ausgang dieses Geräts in der gleichen Weise mit dem DMX-Eingang des nächsten Geräts und so weiter. Bitte beachten Sie, dass DMX-Geräte grundsätzlich seriell verschaltet werden und die Verbindungen nicht ohne aktiven Splitter geteilt werden können. Die maximale Anzahl der DMX-Geräte einer DMX-Kette darf 32 nicht überschreiten. Eine umfangreiche Auswahl geeigneter DMX-Kabel finden Sie in den Adam Hall Produktlinien 3 STAR, 4 STAR und 5 STAR. DMX-KABEL: Beachten Sie bei der Anfertigung eigener Kabel unbedingt die Abbildungen auf dieser Seite. Verbinden Sie auf keinen Fall die Abschirmung des Kabels mit dem Massekontakt des Steckers, und achten Sie darauf, dass die Abschirmung nicht mit dem XLR-Steckergehäuse in Kontakt kommt. Hat die Abschirmung Massekontakt, kann dies zu Systemfehlern führen. Steckerbelegung: DMX-Kabel mit 3-Pol XLR-Steckern: DMX-Kabel mit 5-Pol XLR-Steckern (Pin 4 und 5 sind nicht belegt.): Shield

Shield DMX-ABSCHLUSSSTECKER (TERMINATOR): Um Systemfehler zu vermeiden, ist das letzte Gerät einer DMX-Kette mit einem Abschlusswiderstand zu bestücken (120 Ohm, 1/4 Watt). 3-Pol XLR-Stecker mit Abschlusswiderstand: K3DMXT3 5-Pol XLR-Stecker mit Abschlusswiderstand: K3DMXT5 Steckerbelegung: 3-Pol XLR-Stecker: 5-Pol XLR-Stecker:

DMX-ADAPTER: Die Kombination von DMX-Geräten mit 3-Pol Anschlüssen und DMX-Geräten mit 5-Pol Anschlüssen in einer DMX-Kette ist mit Hilfe von Adaptern ebenso möglich. Steckerbelegung DMX-Adapter 5-Pol XLR male auf 3-Pol XLR female: K3DGF0020 Pin 4 und 5 sind nicht belegt. Steckerbelegung DMX-Adapter 3-Pol XLR male auf 5-Pol XLR female: K3DHM0020 Pin 4 und 5 sind nicht belegt.18 DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI Modellbezeichnung: CLCONTROL54 Produktart: DMX Mischpult Typ: Tisch-, Einbau-, Wandmontagegerät Anzahl DMX-Kanäle: 54 (9 x 6 Kanäle) Steuerung: USITT DMX 512 Protokoll Funktionen: manuelle Kontrolle, Auto Modus, Musiksteuerung, Farbmakros, Colour Fade, Colour Jump, Stroboskop, Blackout DMX Ausgang: 3-Pol XLR female Bedienelemente: 6x Kanalfader, 22 Kontrolltasten, Regler für Mikrofonempfindlichkeit, Ein-/Aus-Schalter Anzeigeelemente: beleuchtetes 2-Zeilen LC-Display, 9 Anzeige-LEDs Stromversorgung: Externes Weitbereichs-Netzteil, 9V Block-Batterie Betriebsspannung: 9 - 12 V DC Leistungsaufnahme: 650 mW Gehäusematerial: Metall Gehäusefarbe: Grau Abmessungen (B x H x T): 316 x 63 x 140 mm Gewicht: 1,54 kg Weitere Eigenschaften: Netzteil inklusive, Gummifüße, Vorbereitung für Einbau, Vorbereitung für Wandmontage TECHNISCHE DATEN HERSTELLERERKLÄRUNGEN

HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: http://www.adamhall.com/media/shop/downloads/ documents/manufacturersdeclarations.pdf. Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Daimlerstraße 9, 61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

KORREKTE ENTSORGUNG DIESES PRODUKTS

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu. Als Pri- vatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erwor¬ben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden.ITALIANOPOLSKIESPAÑOL FRANCAISDEUTSCHENGLISH
