| Produkttyp | Professioneller Fleischwolf |
| Modell | RCFW 540PRO |
| Spannungsversorgung | 230 V ~ / 50 Hz |
| Nennleistung | 1100 W |
| Durchsatzleistung | 480–540 kg/h |
| Lochscheibendurchmesser | 4,5 mm und 8 mm |
| Schalldruckpegel LpA | <70 dB(A) |
| Schallleistungspegel LwA | <80 dB(A) |
| Schutzart IP | IPX5 |
| Abmessungen (L × T × H) | 600 × 265 × 410 mm |
| Gewicht | 30 kg |
| Verwendung | Gewerblich (Restaurants, Hotels, Kantinen) |
| Gehäusematerial | Edelstahl |
| Funktionen | Vorwärts (Fwd), Rückwärts (Rev), Stopp (Off) |
| Überlastschutz | Ja, mit Reset-Taste (RESET) |
| Enthaltene Teile | Fleischwolfgehäuse, Förderschnecke, Messer, 2 Lochscheiben, Einfüllschale, Stopfer, Gehäusemutter, Befestigungsschraube |
| Reinigung | Komplette Demontage möglich; Teile mit Seifenwasser reinigen (außer Gehäuse) |
| Sicherheit | Not-Aus über Schalter, Überlastschutz, thermische Absicherung |
| Garantie | Konform mit CE-Normen (siehe vollständige Anleitung) |
| Nicht empfohlene Lebensmittel | Getreide, Nüsse, Knochen, Ingwer, gefrorene Lebensmittel |
Häufig gestellte Fragen - RCFW 540PRO Royal Catering
Benutzerfragen zu RCFW 540PRO Royal Catering
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Fleischwolf kostenlos im PDF-Format! Finden Sie Ihr Handbuch RCFW 540PRO - Royal Catering und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. RCFW 540PRO von der Marke Royal Catering.

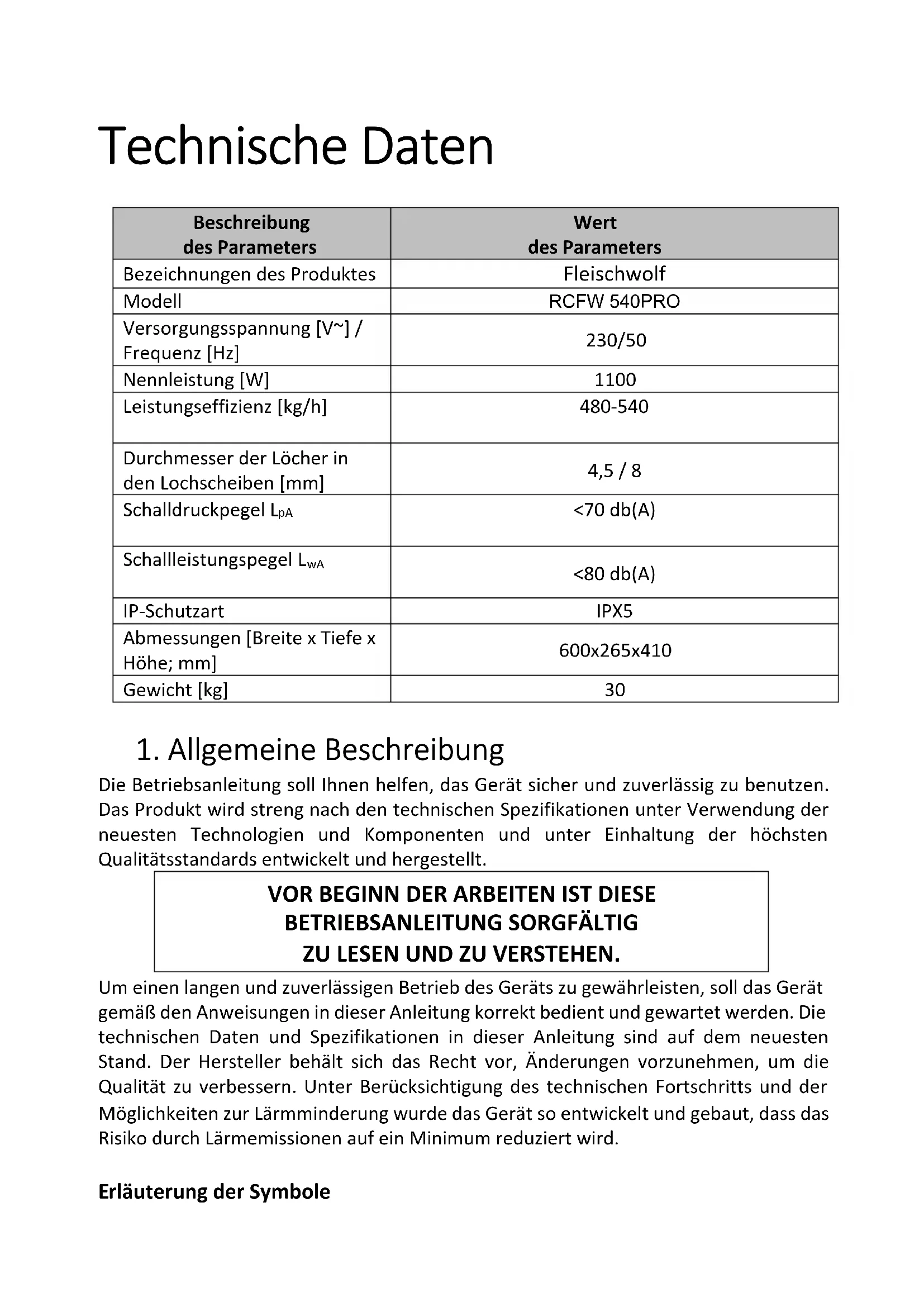

BEDIENUNGSANLEITUNG RCFW 540PRO Royal Catering
| Beschreibung des Parameters | Wert des Parameters |
| Bezeichnungen des Produktes | Fleischwolf |
| Modell | RCFW 540PRO |
| Versorgungsspannung [V~] / Frenz [Hz] | 230/50 |
| Nennleistung [W] | 1100 |
| Leistungseffizienz [kg/h] | 480-540 |
| Durchmesser der Löcher in den Lochscheiben [mm] | 4,5 / 8 |
| Schalldruckpegel LpA | <70 db(A) |
| Schallleistungspegel LwA | <80 db(A) |
| IP-Schutzart | IPX5 |
| Abmessungen [Breite x Tiefe x Höhe; mm] | 600x265x410 |
| Gewicht [kg] | 30 |
1. Allgemeine Beschreibung
Die Betriebsanleitung soll Ohnen halten, das Gerät sicher und zuverlässig zu benutzen. Das Produkt wird streng nach den technischen Spezifikationen unter Verwendung der neuesten Technologien und Komponenten und unter Einhaltung der hochsten Qualitätsstandards entwickelt und hergestellt.
VOR BEGINN DER ARBEITEN IST THESE BETRIEBSANLEITUNG SORGFÄLTIG ZU LESEN UND ZU VERSTEHEN.
Um einen langen und zuverlässigen Betrieb des Geräts zu gewährleisten, soll das Gerät gemäß den Anweisungen in dieser Anleitung korrekt bedient und gewartet werden. Die technischen Daten und Spezifikationen in dieser Anleitung sind auf dem neuesten Stand. Der Hersteller behält sich das Recht vor, Änderungen vorzunehmen, um die Qualität zu verbessern. Unter Berücksichtigung des technischen Fortschritts und der Möglichkeit zur Lärmminderung wurde das Gerät so entwickelt und gebaut, dass das Risiko durch Lärmemissionen auf ein Minimum reduziert wird.
Erläuterung der Symbole
| CE | Das Produkt entspricht den Anforderungen der einschlädigen Sicherheitsnormen. |
| Vor dem Gebrauch die Gebrauchsanweisung sorgfältiglesen. | |
| Recyclebares Produkt. | |
| ACHTUNG! oder WARNING! oder HINWEIS! zur Beschreibung einer jeweiligen Situation(allgemeines Warnzeichen). | |
| ACHTUNG! Warning vor elektrischer Spannung! | |
| ACHTUNG! Gefahr von Quetschungsverletzungen der Hand! | |
| Nur zur Verwendung in geschlossenen Räumen. | |
| Achtung vor rotierenden Schneidelementen! Verletzungsgefahr! | |
| Die Höhe dürfen nicht in das Innere des Geräts gesteckt werden! |
ACHTUNG! Die Abbildungen in dieser Bedienungsanleitung dienen nur der Veranschaulichung und konnen in einigen Details vom tatsächlichen Aussehen des Produkts abweichen.
Die Bedienungsanleitung wurde in der deutschen Sprache verfasst. Die den anderen Sprachfassungen handelt es sich Übersetzungen aus dem Deutschen.
2. Anwendungssicherheit
ACKTUNG! Lesen Sie alle Sicherheitshinweise und alle Anweisungen. Die Nichtbeachtung der Warnhinweise und Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen oder zum Tod führen.
Der Begriff „Gerät“ oder „Produkt“ in den Sicherheitshinweisen und in der Gebrauchsanweisung bezieht sich auf den
2.1. Elektrische Sicherheit
a) Der Netzstecker des Geräts muss für die benutzte Netzsteckdose ausgelegt sein. Nehmen Sie am Stecker keinerlei Modifikationen vor. Originalstecker und passende Steckdosen vermindern das Risiko eines Stromschlags.
b) Vermeiden Sie Körperkontakt mit geerdeten oder massefuhrenden Oberflächen, wie Rohren, Heizkörpern, Herden und Kühlschränken. Es besteht ein erhöhtes Stromschlagrisiko, wenn der Körper geerdet ist und dem Gerät in Kontakt kommt, das Regen, nassen Oberflächen und Arbeiten in einer feuchten Umgebung direkt ausgesetzt ist. Das Eindringen von Wasser in das Gerät erhöht das Risiko einer Beschädigung des Geräts und eines Stromschlags.
c) Berühren Sie das Gerät niemals mit nassen oder feuchten Händen.
d) Benutzen Sie das Netzkabel nicht zweckent fremdet. Benutzen Sie das Kabel nicht, um das Gerät zu transportieren oder den Stecker hersauszuziehen. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten und beweglichen Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines Stromschlags.
e) Falls die Nutzung des Geräts in einer feuchten Umgebung nicht verhindert werden kann, muss ein Fehlerstrom-Schutzschalter (RCD) verwendet werden. Die Verwendung eines RCDs verringgert das Risiko eines Stromschlags.
f) Es ist verboten, das Gerät zu verwenden, wenn das Netzkabel beschädigt ist oder offensichtliche Gebrauchsspuren aufweist. Ein beschädigtes Netzkabel sollte von einem qualifizierten Elektriker oder vom Kundendienst des Herstellers ersetzt werden.
g) Tauchen Sie Kabel, Stecker bzw. das Gerät nicht in Wasser oder andere Flüssigkeiten, um einen Stromschlag zu vermeiden. Verwenden Sie das Gerät nicht auf nassen Oberflächen.
h) ACHTUNG - LEBENSGEFAHR! Tauchen und Halten Sie das Gerät während des Reinigens oder des Betriebes nie in Wasser oder andere Flüssigkeiten.
i) Benutzen Sie das Gerät nicht in Räumen mit sehr hoher Luftfeuchtigkeit / in unmittelbarer Höhe von Wasserbehältern!
j) Lassen Sie das Gerät nicht Nass werden. Gefahr eines elektrischen Schlages!
2.2. Sicherheit am Arbeitsplatz
a) Halten Sie den Arbeitsbereich aufgeräumt und gut beleucht. Unordnung oder schlechte Beleuchtung kann zu Unfällen führen. Beim Gebrauch des Gerätes seien Sie vorausschauend, passen Sie daraufuf, was Sie tun, und nutzen Sie ihren gesunden Menschenverstand.
b) Verwenden Sie das Gerät nicht in explosionsgeführdeten Bereichen, z. B. bei Vorhandensein von brennbaren Flüssigkeiten, Gasen oder Staub.
c) Falls Beschädigungen an dem Gerät festgestellt werden oder Unregelmäßigkeiten bei dem Betrieb, muss das Gerät umgehend ausgeschelt werden und dieser Umstand muss einer autorisierten Person mitgeteilt werden.
d) Wenn Sie nicht sicheren sind, ob das Gerät ordnungsgemäß Funktioniert, wende Sie sich an den Kundendienst des Herstellers.
e) Reparaturen am Gerät dürfen nur vom Kundendienst des Herstellers durchgeführt werden. Führren Sie Reparaturen nicht selbst durch!
f) Im Falle eines Brandes oder einer Brandentzündung dürfen nur Pulver- oder Schaumlöscher (CO2) verwendet werden, um die unter Spannung stehenden Geräte zu Löschen.
g) Kindern oder unbefugten Personen ist der Aufenthalt im Arbeitsbereich untersagt. (Unaufmerksamkeit kann zum Verlust der Kontrolle über das Gerät führen.)
h) Bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Soll das Gerät an Dritte weitergegeben werden, muss auch die Gebrauchsanweisung mit übergeben werden.
i) Bewahren Sie Verpackungsteile und keine Montageteile außerhalb der Reichweite von Kindern auf.
i) Halten Sie das Gerät von Kindern und Tieren fern.
k) Bei der Verwendung dieser Geräts mit anderen Geräten beachten Sie auch an andere Gebrauchsanweisungen.
Hinweis! Es muss darauf geachtet werden, dass Kinder und andere Unbeteiligte bei der Arbeit mit dem Gerät geschützt werden * müssen .
2.3. Persönliche Sicherheit
a) Die Bedienung des Geräts bei Müdigkeit oder Krankheit sowie unter dem Einfluss von Alkohol, Drogen oder Medikamenten, die zu einer erheblichen Einschränkung der Fähigkeit der Bedienung des Geräts führen, ist untersagt.
b) Das Gerät ist nicht dazu bestimmt, von Personen (einschließlich Kindern) mit eingeschrankten psychischen, sensorischen und geistigen Funktionen oder ohne ausreichende Erfahrung und/oder Kenntnisse verwendet zu werden, es sei dess, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder wurden von dieser eingewiesen, wie these Gerät zu bedieren ist.
c) Das Gerät darf nur von körperlich geeigneten Personen bedient werden, die zu ihrem Benutzen fähig und entsprechend geschult sind und die diese Bedienungsanleitung gelesen und verstanden haben und im Rahmen der Sicherheit und des Gesundheitsschutzes am Arbeitsplatz geschult wurden.
d) Seien Sie vorsichtig und benutzen Sie ihren gesunden Menschenverstand, wenn Sie mit dem Gerät arbeiten. Eine kurze Unachtsamkeit bei der Arbeit kann zu schweren Verletzungen führen.
e) Um ein versehentliches Einsatzen des Gerätes zu vermeiden, achten Sie daraufuf, dass sich der Betriebsschalter in der Position „Aus" befindet, bevor Sie den Netzstecker an die Stromquelle anschalten
f) Überschätzen Sie ihre Fähigkeiten nicht. Achten Sie darauf, bei der Arbeit stets das Gleichgewicht und die Stabilität zu halten. Dies ermöglich eine bessere Kontrolle des Geräts in unerwarteten Situationen.
g) Tragen Sie keine weite Kleidung und keinen Schmuck. Halten Sie Haare, Kleidung und Handschuhe von den beweglichen Teilen fern. Lose Kleidung, Schmuck oder lange Haare können von beweglichen Teilen erfasst werden.
h) Bei dem Gerät handelt es sich nicht um ein Spielzeug. Kinder mussen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speiten.
i) Wahlrend des Betriebs des Geräts dürfen weder Höhe noch andere Gegenstände in das Innere des Geräts gesteckt werden!
2.4. Sichere Verwendung des Geräts
a) Überlasten Sie das Gerät nicht. Verwenden Sie Werkzeuge, die für die Anwendung geeignet sind. Ein richtig gewährtes Gerät erfüllt die Aufgabe, für die es entwickelt wurde, better und saferer.
b) Benutzen Sie das Gerät nicht, wenn der EIN/AUS-Schalter nicht korrekt Funktioniert (sich nicht ein- und ausschalten lasst). Geräte, die nicht über einen Schalter gesteuert werden konnen, sind unsicher,)dürfen nicht betriebenen werden und,müssen repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose, bevor Sie Einstellungen, Reinigungsum und Wartungsarbeiten vornehmen. Eine solche Vorbeugungsmaßnahmeverringert das Risiko eines versehentlichen Einschaltens.
d) Bewahren Sie unbenutzte Geräte außerhalb der Reichweite von Kindern und Personen auf, die nicht mit dem Gerät oder dieser Anleitung vertraut sind. Dieses Gerät stellt in den Händen von unerfahrenen Benutzern eine Gefahr dar.
e) Halten Sie das Gerät in gutem Betriebszustand. Prüfen Sie vor jedem Einsatz, ob allgemeine Schäden oder Schäden an beweglichen Teilen vorliegen (Risse in Bauteilen und Komponenten oder andere Zustände, die den sicheren Betrieb des Geräts beeinträchtigen können). Im Falle einer Beschädigung setzen Sie das Gerät vor der Benutzung reparieren.
f) H alten Sie das Gerät von Kindern fern.
g) Die Reparatur und Wartung der Geräte ist von qualifiziertem Personal unter ausschließlich Verwendung von Originalersatzteilen durchzuführn. Dies gewährleistet eine sichere Verwendung.
h) Um die Funktionstüchtigkeit des Geräts zu gewährleisten, darüber die worksbeitig installierten Abdeckungen nicht entfernt und die Schrauben nicht gelöst werden.
i) Beim Transport und dem Tragen des Geräts vom Lagerort zum Einsatzort sind die Gesundheits- und Sicherheitsvorschriften für die manuelle Handhabung zu berücksichtigigen, die in dem Land gelten, in dem das Gerät eingesetzt wird.
j) Vermeiden Sie Situationen, in denen das Gerät unter starker Belastung während des Betriebs stehen bleibt. Dies kann zu einer Überhitzung der Antriebskomponenten und damit zur Beschädigung des Geräts führen.
k) Bewegliche Teile oder Zubehör dürfen nicht berührt werden, sofern das Gerät nicht ausgeschaltet ist.
I) Das Verschieben, Verstellen und Drehen des Geräts bei laufendem Betrieb ist untersagt.
m) Es ist untersagt, das Gerät unbeaufsichtigt laufen zu halten.
n) Das Gerät sollte regelmäßig gereinigt werden, um die dauerhafte Ablagerung von Schmutz zu verhindern.
o) Bei dem Gerät handelt es sich nicht um ein Spielzeug. Die Reinigung und Wartungarf ohne Aufsicht von Erwachsenen nicht von Kindern durchgeführt werden.
p) Es ist untersagt die Konstruktion des Geräts zu verändern, um die Parameter oder Bauweise des Geräts zu modifizieren.
q) Das Gerät muss von Feuer- und Wärmequellen ferngehalten werden.
r) Die Luftungsöffnungen des Geräts)dürfen nicht blockiert werden!
s) Folgende Produkte dürfen niemals mit dem Gerät zerkleinert werden:
harte Lebensmittel, wie Korner, Nisse oder Knochen;
- Lebensmittel mit harten Fasern, wie Ingwer;
- gefrore Nebensmittel;
- Produkte, die nicht zum Verzehr bestimmt sind.
t) Lebensmittel niemals mit der Hand oder den Findern in die Einfüllöffnung stopfen. Immer den Stopfer verwenden.
u) Um gefährliche Situationen zu vermeiden darf das Netzkabel nicht über die Kante eines Tisches oder einer Theke hangen.
v) Das Gerät ist ausschließlich für die Verarbeitung von Lebensmitteln vorgesehen.
w) Beim Reinigen der scharfen Teile des Geräts muss mit besonderer Vorsicht vorgegangen werden, da eine Verletzungsgefahr besteht.
ACHTUNG! Obwohl das Gerät so entwickelt wurde, dass es Sicher ist, besteht für den Benutzer beim Umgang mit dem Gerätriotz angemessener Sicherheitsvorkehrungen undriotz der Verwendung zusätzlicher Sicherheitsvorrichtungen davon ein geringes Unfall- oder Verletzungsrisiko. Es wird empfohlen, bei der Verwendung Vorsicht und gesunden Menschenverstand walten zu halten.
3. Nutzungshinweise
Das Gerät ist für das Zerkleinern von Fleisch und ähnlichen Lebensmitteln vorgesehen.
Das Gerät ist für den kommerziellen Gebrauch vorgesehen. Es kann in Restaurants, Hotels, Kantinen usw. verwendet werden. Die Verwendung des Geräts im Dauerbetrieb bei der Massenproduktion von Lebensmitteln ist untersagt.
Für Schäden, die durch unsachgemäßigen Gebrauch entstehen, haftet der Benutzer.

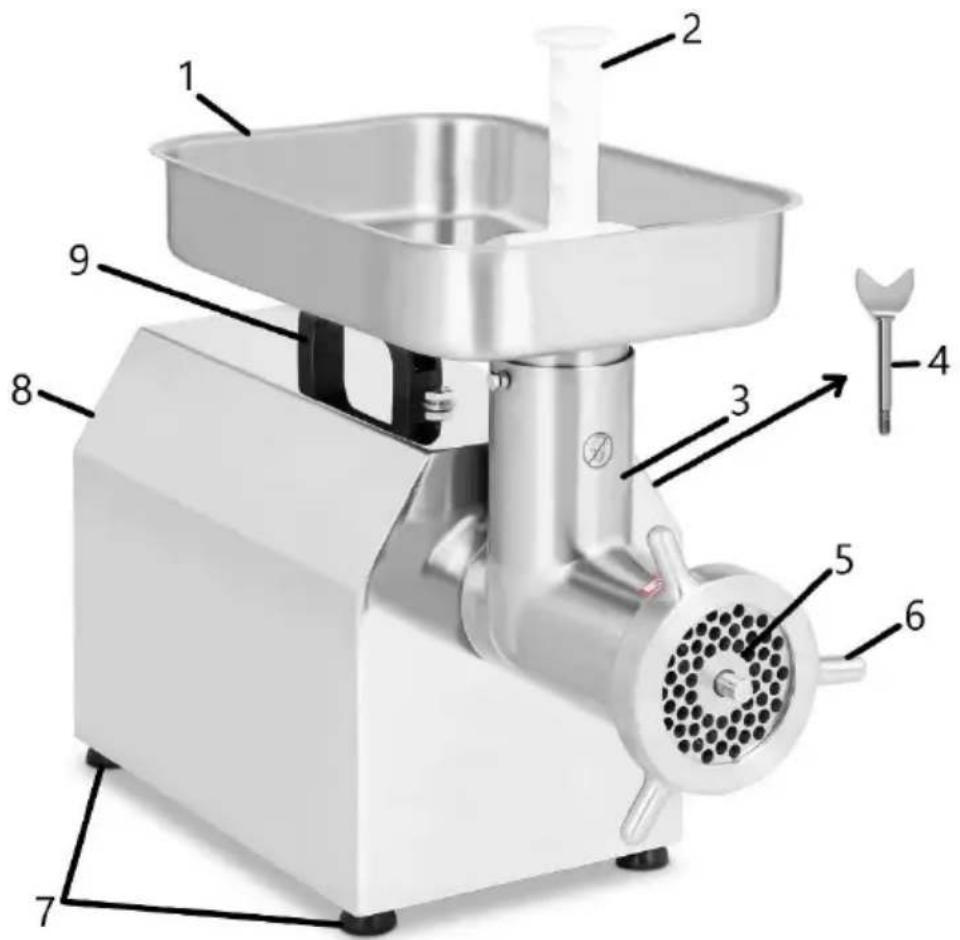

3.1. Beschreibung des Geräts
- Ladeschale
- Stopfer
- Gehäuse
- Befestigungsschraube
- Lochscheibe
- Schraubverschluss auf dem Korpus
- Standbeine
- Gehäuse
- Griff

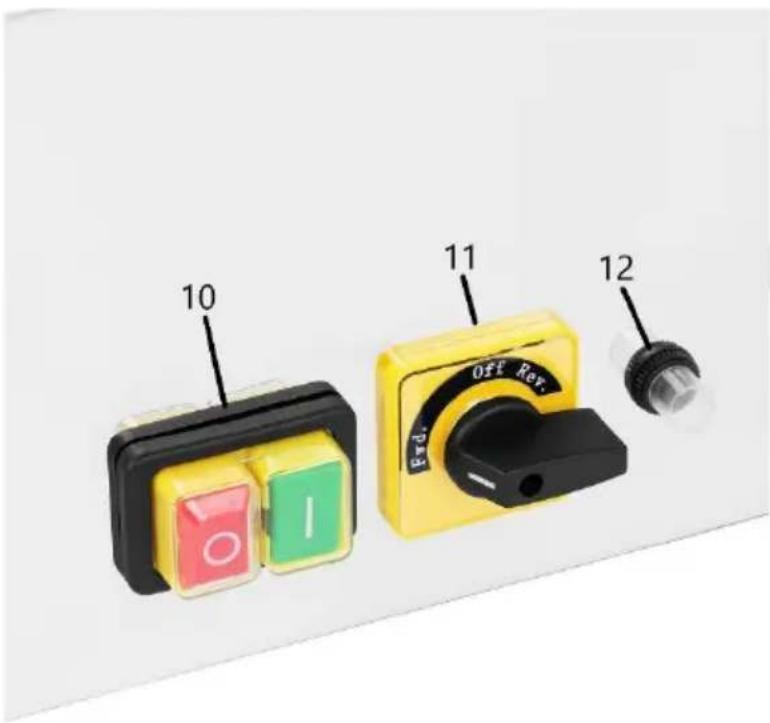

- Tasten zum Einsatz „I" / Ausschalten „O" der Stromversorgung
- Richtungsschalter
- Reset-Taste für die Sicherung
3.2. Vorbereitung für den Betrieb
POSITIONIERUNG DES GERÄTS
Die Umgebungstemperatur darf 35^ und die relative Luftfeuchtigkeit darf 85% nicht übersteigen. Das Gerät sollte so aufgestellt werden, dass eine gute Luftzirkulation gewährleistet ist. Ein Mindestabstand von 10 cm muss von allen Seiten des Geräts eingehalten werden. Das Gerät muss von bereits Oberflächen ferngehalten werden. Das Gerät immer auf einer ebenen, stabilen, sauberen, feuerbeständigen und trockenen Oberfläche sowie außerhalb der Reichweite von Kindern und Personen mit eingeschränkten geistigen, sensorischen oder intellektuellen Fähigkeiten verwendet werden. Das Gerät sollte so aufgestellt werden, dass der Netzstecker jederzeit erreicht werden kann. Vergewissern Sie sich, dass die Stromversorgung des Geräts mit den Angaben auf dem Typenschild übereinstimmt!
Vor der ersten Nutzung mösen alle Teile abgenommen und gewaschen werden. Das ganze Gerät muss ebenfalls gereinigt werden.
ACHTUNG: Das Einsetzen und der Austausch von Klingen / Lochscheiben müssen durchgeführt werden, während das Gerät ausgescheltet und von der Stromquelle abgetrennt ist.
ZUSAMMENBAU DES GERÄTS

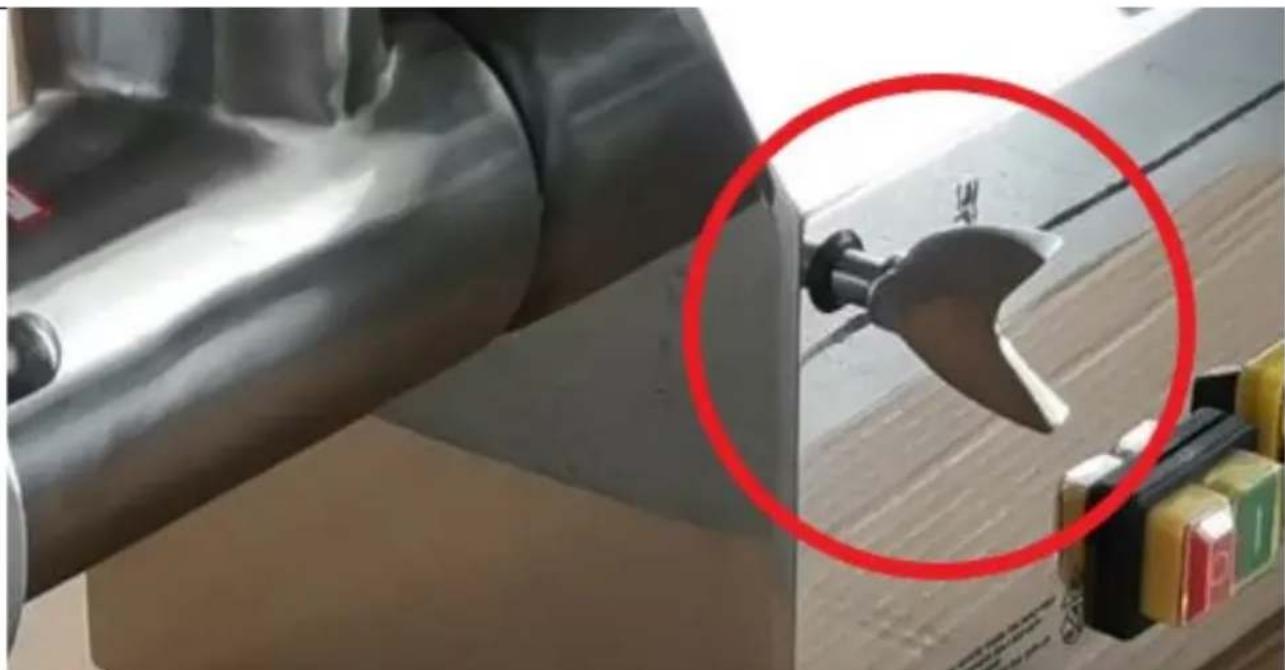

- Den Korpus (3) in der Ausgabeöffnung des Fleischwolfs einsetzen und mit den Schrauben (4) am Gerät befestigen.
-
Die Schnecke in den unteren Teils des Korpus einsetzen und den korrekten Sitz überprüfen.
-
Auf die Schnecke die Klinge aufsetzen. Die ausgewählte Lochscheibe (5) einsetzen, indem der Noppen auf der Innenseite des Korpus an die Aussparung in der Lochscheibe ausgerichtet wird. Den Schraubverschluss auf dem Korpus (6) festschrauben.
-

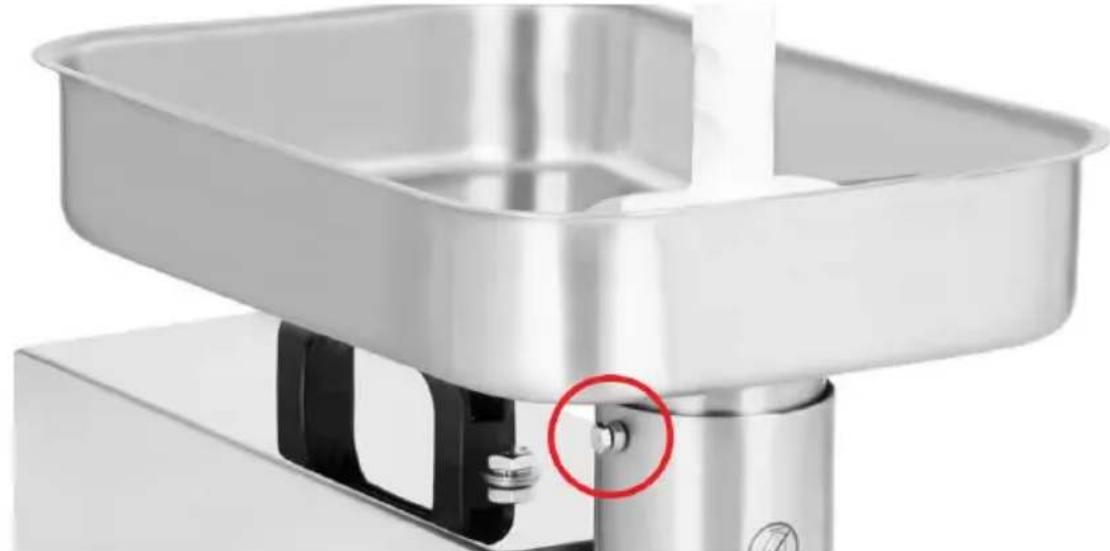

Die Ladeschale auf den oberen Teils des Korpus (3) aufsetzen und so austrichten, dass die Öffnungen in der Ladeschale und im Korpus übereinander liegen. Die Verbindung durch das Festziehen der Schraube sichern.
3.3. Arbeit mit dem Gerät
-
Den Gerätestecker an eine geerdete Steckdose anschließen
-
Die Fleischstücke so zerkleinern, dass sie an die große der Eingabeöffnung angepasst sind. Mit dem Gerät können leicht gefrorele Lebensmittel gehackt
werden, aber in thisem Fall wird empfohlen, das Fleisch zuvor in Kleinere Stücke zu schneiden, so dass sie eine große von nicht mehr als 4cm^3 haben.
3. Die Taste „I" (10) drücken, um das Gerät einzuschalten. Um die Schnecke in Bewegung zu setzen, muss der Gangwahlschalter auf „Fwd." (eng. Forward -vorwärts) gestellt werden.
Achtung: Das Gerätarf niemals ohne aufgesetzte Ladeschale gestartet werden.
4. Unter der Ausgabeöffnung einen Behälter für das gehackte Fleisch stellen.
5. Das Fleisch auf die Ladeschale legen. Das Einstopfen des Fleisches mit der Hand ist verboten. Zu diesen Zweck darauf nur der Stopfer verwendet werden.
6. Falls es zu einem Verkeilen der Fleischstücke im Inneren des Geräts kommt, muss mit dem Gangwahlschalter (11) der Rückwärtsgang für 1-2 s eingeschaltet werden, hierzu den Schalter auf die Position „Rev.” (eng. Reverse - Rückwärts) stellen – danach kann der Schalter erneut auf die Position „Fwd.” gestellt werden. Es muss daran gedacht werden, dass der Gangwahlschalter (11) zwischen dem Umschalten der Gänge immer kurz in die Position „Off" gestellt werden muss, bis die Schnecke zum Stillstand kommt.
7. Nachdem die Nutzung des Geräts beendet wird, muss der Gangwahlschalter (11) auf die Position „Off" gestellt werden, der 0-Schalter (10) muss gedrückt werden und das Gerät muss von der Stromversorgung getrennt werden.
Auswechseln der Lochscheibe
Vor dem Auswechseln der Lochscheibe muss der Gangwahlschalter (11) auf die Position „Off" gestellt werden, der 0-Schalter (10) muss gedrückt werden und das Gerät muss von der Stromversorgung getrennt werden.
Den Schraubverschluss auf dem Korpus (6) aufschrauben und danach die Lochscheibe (5) Herausnahmen.
Die neue Lochscheibe einsetzen und die Aussparung in der Lochscheibe auf den Noppen im Korpus austrichten. Den Schraubverschluss (6) festschrauben.
Das Gerät ist mit einer Überlastsicherung ausgestattet. m Falle des Auslösens der Sicherung muss die Ursache überprüft und beseitigt werden, danach kann die „RESET“-Taste gedrückt werden.
3.4. Reinigung und Wartung
a) Der Netzstecker muss gezogen werden, bevor Reinigungs-, Einstellungen- oder Auswechselarbeiten des Zubehörs ausgeführrt werden oder falls das Gerät nicht benutzt wird.
Warten Sie ab, bevor die rotierenden Bauteile zum Stillstand kommt.
b) Verwenden Sie zur Reinigung der Oberfläche nur nicht-korrosive Mittel.
c) Für die Reinigung des Geräts dürfen nur milde Reinigungsmittel verwendet werden, die für die Reinigung von Oberflächen bestimmt sind, die mit Lebensmitteln in Berührung kommt.
d) Nach jeder Reinigung sind alle Komponenten gut zu trocknen, bevor das Gerät wieder verwendet wird.
e) Lagern Sie das Gerät an einem trockenen und kühlen Ort, geschützt vor Feuchtigkeit und direkter Sonneneinstrahlung.
f) Es ist verboten, das Gehäuse des Geräts mit einem Wasserstrahl abzuspritzen oder es in Wasser zu tauchen.
g) Achten Sie darauf, dass kein Wasser durch die Luftungsöffnungen des Gehäuses eindringt.
h) Reinigen Sie die Luftungsöffnungen mit einer Bürste und Druckluft.
i) Das Gerät muss regelmäßig hinsichtlich seiner technischen Leistungsfähigkeit und auf eventuelle Schäden hin überprüft werden.
j) Verwenden Sie zur Reinigung ein weiches, feuchtes Tuch.
k) Verwenden Sie zur Reinigung keine scharfen und/oder metallischen Gegenstände (z. B. eine Drahtbürste oder einen Metallspatel), da diese die Oberfläche des Gerätematerials beschädigen können.
I) Das Gerätarf nicht mit säurehaltigen Substanzen, medizinischen Reinigungsmitteln, Verdünnern, Benzin, Olen oder anderen chemischen Substanzen gereinigt werden, da dies zu einer Beschädigung des Geräts führen kann.
m) Das Gerät sollte nach jedem Gebrauch oder bei Bedarf öfter gereinigt werden. Vor der Reinigung muss die Einzelteile des Geräts, die in Wasser eingetaucht werden können, gemäß der Anweisungen unter demontiert werden:
- Stopfer herausnehmen,
- Befestigungsschraube der Ladeschale losen und Ladeschale demontieren,
- Schraubverschluss auf dem Korpus,
- die Korpusbefestigungsschraube losen und danach den Korpus und die Schnecke demontieren.
ACHTUNG: Während der Reinigung der Klinge muss mit äußerster Vorsicht vorgegangen werden, um Schnittverletzungen an der Haut zu vermeiden.
ENTSORGUNG VON ALTGERÄTEN.
Altgeräte)dürfen nicht im Hausabfall entsorgt werden, sondern muss an einer Recycling-Sammelstelle für Elektro- und Elektronikgeräte abgegeben werden. Dies wird durch das Symbol, das auf dem Produkt, der Anleitung oder der Verpackung angezeigt ist, kenntlich gemacht. Die im Gerät verwendeten Materialien konnen entsprechend ihrer Kennzeichnung wiederverwendet werden. Durch die Wiederverwendung, die Verwendung von Materialien oder andere Formen der Nutzung gebrauchter Geräte leisten Sie einen wesentlichen Beitrag zum Schutz unserer Umwelt.
Bei ihrer örtlichen Verwaltung erhalten Sie entsprechende Informationen über geeignete Stelle für die Entsorgung von Altgeräten.

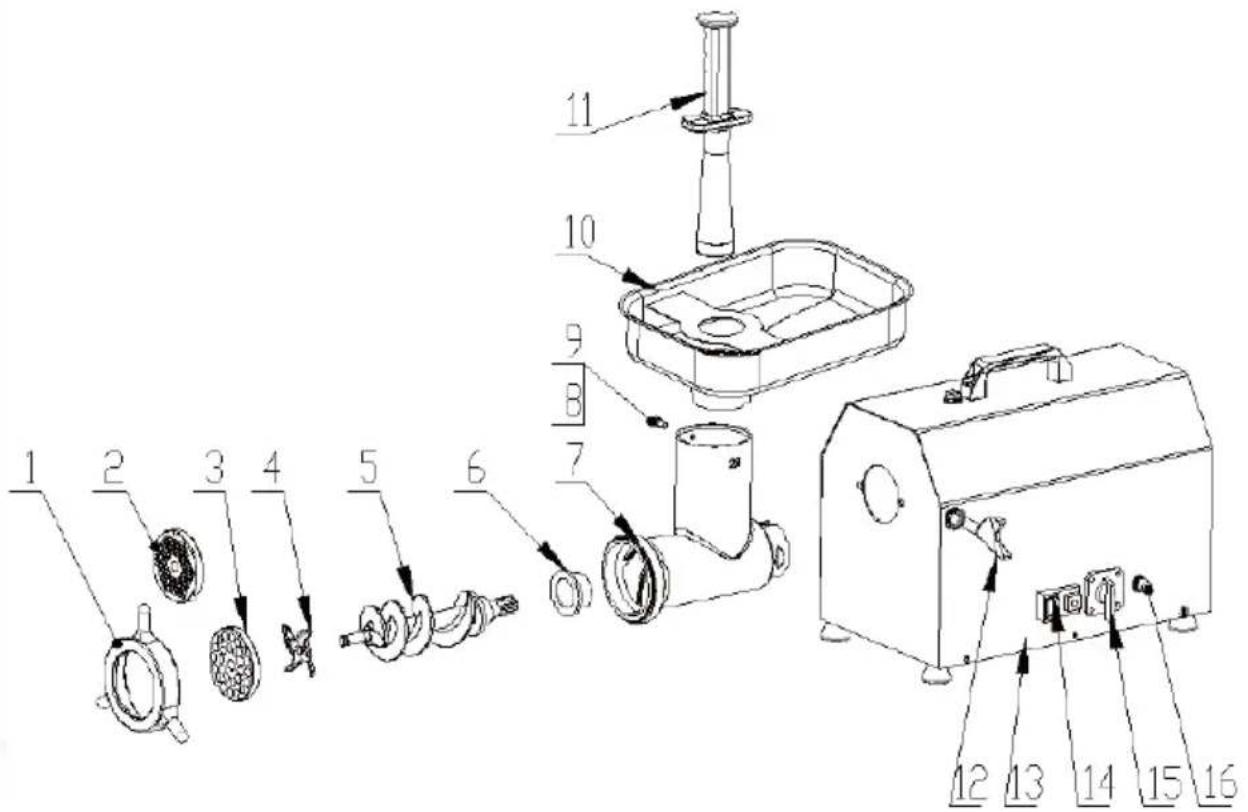

Explosionszeichnung:
| Nr. | Beschreibung |
| 1 | Schraubverschluss auf dem Korpus |
| 2 | Reibe |
| 3 | Reibe |
| 4 | Messer |
| 5 | Schnecke |
| 6 | Eingebaute Dichtung |
| 7 | Gehäuse |
| 8 | Schraube M6x16 |
| 9 | Mutter M6 |
| 10 | Ladeschale |
| 11 | Stopfer |
| 12 | Befestigungsschraube |
| 13 | Gehäuse |
| 14 | Ein-/Ausschalter |
| 15 | Richtungsschalter |
| 16 | Überlastschutz |
WARNING!
- NEVER OPERATE THE MACHINE BEFORE FIXING THE MEAT TRAY AND GRINDER HEAD TIGHTLY BY PROVIDED BOLT AND NUT!
NEVER PLACE HANDS INTO GRINDER ENDING! - ALWAYS TURN POWER SWITCH TO OFF POSITION AND UNPLUG GRINDER FROM POWER SOURCE BEFORE CLEANING.
Das Gerätarf niemals verwendet werden, ohne dass die Ladeschale und der Wolfkorpus mit den mitgelieferten Schrauben und Mattern befestigt sind!
- Es dürfen niemals Höhe in die Öffnungen zur Eingabe und Ausgabe des Fleischwolves gehalten werden!
- Vor Beginn der Reinigung muss der Netzschalter immer ausgeschelt werden und das Gerät muss von der Stromquelle getrennt werden.
Technical Data
| Description of the parameter | Value of the parameter |
| Product name | Meat grinder |
| Model | RCFW 540PRO |
| Supply voltage [V~] / Frequency [Hz] | 230/50 |
| Rated power [W]. | 1100 |
| Capacity [kg/h] | 480-540 |
| Mesh diameter in the sieve [mm] | 4,5 / 8 |
| Sound pressure level LpA | <70 db(A) |
| Sound Power Level LwA | <80 db(A) |
| IP code | IPX5 |
| Dimensions [Width x Depth x Height; mm] | 600x265x410 |
| Weight [kg] | 30 |
Umwelt - und Entsorgungshinweise
Hersteller an Verbraucher
Sehr geehrte Damen und Herren,
gebrauchte Elektro - und Elektronikgeräte)dürfen gemäß europäischer Vorgaben [1] nicht zum unsortingen Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dazu, diesen Gerät, wenn Sie nicht mehr weiter nutzen wollen, in die hierfür vorgehenen Systeme der Getrenntsammlung zu geben.
In Deutschland sind Sie gesetzlich [2] verpflichtet, ein Altgerät einer vom unsortingen Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich - rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.
Bitte informieren Sie sich über ihren lokalen Abfallkalender oder bei ihrer Stadt - oder Gemeindeverwaltung uber die in Ihr Gebiet zur Verfugung stehenden Mochlichkeiten der Rückgabe oder Sammlung von Altgeraten.
[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES
ÜBER ELEKTRO - UND ELEKTRONIK - ALTGERÄTE
[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgeliche Entsorgung von Elektro - und Elektronikgeräten (Elektro - und Elektronikergegesetz - ElektroG).
