BEDIENUNGSANLEITUNG ARNU18GV1A4 LG

Bittelesen Sie diese Bedienungsanleitung vor dem Betrieb des Gerätes aufmerksam durch und bewahren Sie sie zum späteren Nachschlagen auf.

Die Montagearf nur durch qualifiziertes Personal und muss gemäß den nationalen Bestimmungen fur elektrische Anschlisse erfolgen.

Dieses Gerät muss mit einem Versorgungsleiter versehen sein, der den nationalen Vorschriften entspricht.

Übersetzung der ursprünglichen Instruktion (R410A/R32)

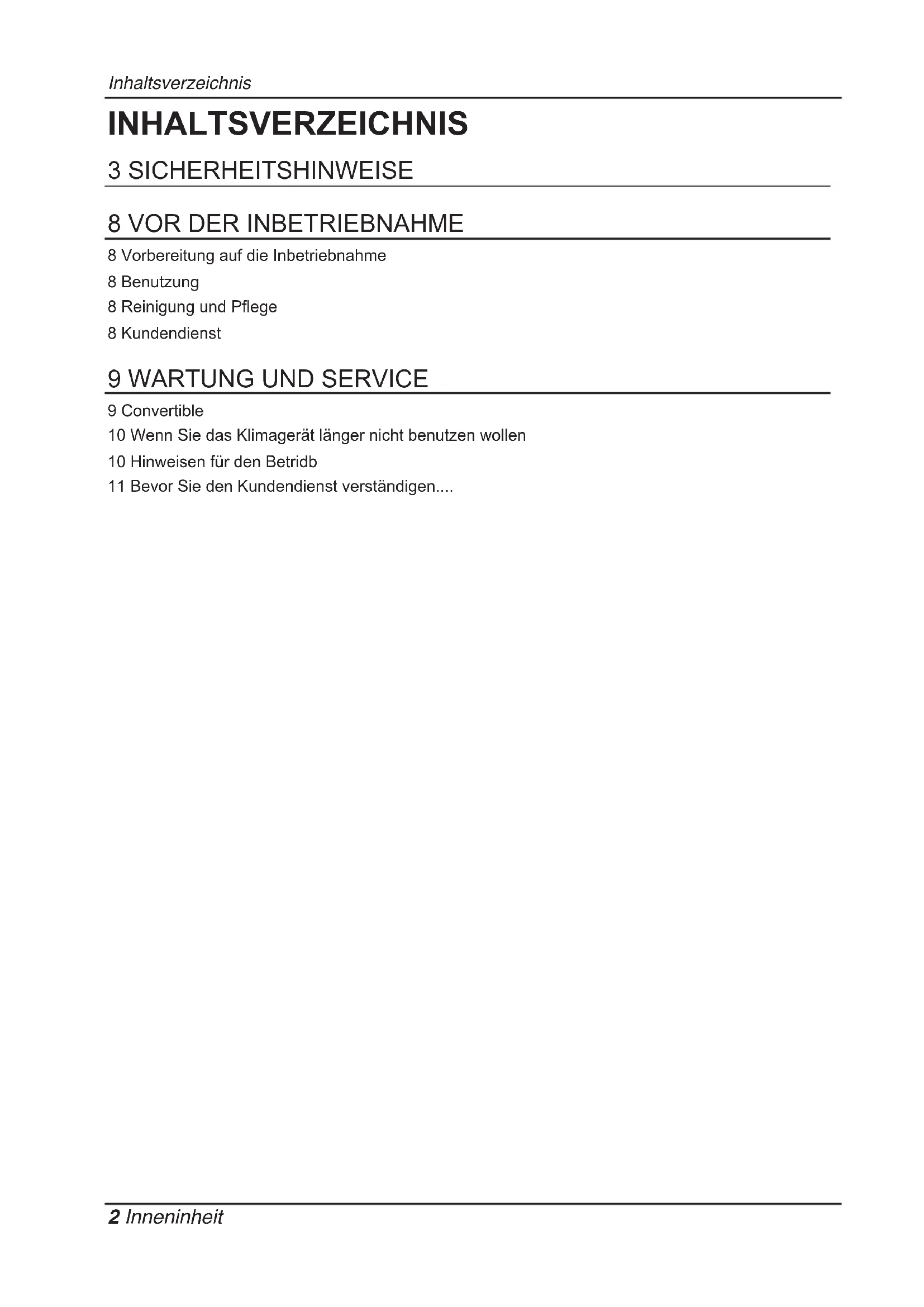

INHALTSVERZEICHNIS

3 SICHERHEITSHINWEISE

8 VOR DER INBETRIEBNAHME

8 Vorbereitung auf die Inbetriebnahme
8 Benutzung
8 Reinigung und Pflege
8 Kundendienst

9 WARTUNG UND SERVICE

9 Convertible
10 Wenn Sie das Klimagerät länger nicht benutzen wollen
10 Hinweisen fur den Betridb
11 Bevor Sie den Kundendienst verständigen....

Sicherheitshinweise

Auf Innen- und AuBeneinheiten werden die folgenden Symbole angezeigt.

i	Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät bedieren.		These Vorrichtung ist mit einem flammbaren Kühlmittel gefüllt (R32).
	Dieses Symbol weist daraufhin, dass die Betriebsanleitung sorgfältig gelesen werden sollente.		These Symbol weist daraufhin, dass die Service-Fachkraft beim Umgang mit diesen Gerät die Anleitung im Installationshandbuch befolgen sollente.

Die folgenden Sicherheitsrichtlinien dienen zuvorhergesehene Risiken oder Beschädigungen durch unsicheren oder nicht ordnungsgemäß Betrieb des Gerats zu vermeiden.

Die Richtlinien sind unterteilt in die Hinweise 'WARNUNG' und 'ACHTUNG', wie nachfolgend beschrieben.

Dieses Symbol wird angezeigt, um auf Punkte und Bedienvorgänge hinzuweisen, die ein Risiko bergen konnen. Lesen Sie den mit thisem Symbol gekennzeichneten Teil sorgfältig und befolgen Sie die Anweisungen, um Risiken zu vermeiden.

WARNING

Damit wird angezeigt, dass die Nichtbeachtung der Anweisung zu ernsthaften Verletzungen oder zum Tod führen kann.

VORSICHT

Damit wird angezeigt, dass die Nichtbeachtung der Anweisungen zu leichten Verletzungen oder einer Beschädigung des Gerats führen kann.

WARNING

Montage

• Keinen defekten Überlastungsschalter oder Überlastungsschalter mit zu geringer Leistung verwenden. Gerät nur in einem dedizierten Schaltkreis betreiben.
• Es besteht Feuer- oder Stromschlaggefahr.
• Elektrischen Anschlüsse nur vom Handler, Verkauf, einem qualifizierten Elektriker oder Service-Center durchführten halten.
• Gerät nicht auseinander bauen oder reparieren. Es besteht Feuer- oder Stromschlaggefahr.
• Das Gerät muss immer geerdet werden.
• Es besteht Feuer- oder Stromschlaggefahr.
• Blende und Abdeckung des Reglerkastens gut befestigen.
• Es besteht Feuer- oder Stromschlaggefahr.
• Immer einen dedizierten Schaltkreis und Überlastungsschalter verwenden.

• Unsachgemäß Anschlüsse oder Montage bergen Feuer- oder Stromschlaggefahr.

• Eine Sicherung mit ordnungsgemäßer Nennleistung verwenden.

• Es besteht Feuer- oder Stromschlaggefahr.
• Netzkabel nicht verändern oder verlangern.
• Es besteht Feuer- oder Stromschlaggefahr.
• Das Gerät niemals selbst (vom Kunden) montieren, entfernen oder neu installieren.
• Es besteht Feuer-, Stromschlag-, Explosions- oder Verletzungsgefahr.
• Das Gerät vorsichtig auspacken und montieren.
• Scharfe Kanten bergen Verletzungsgefahr. Besonderss auf Gehäusekanten und Lamellen des Kondensators und Verdampfers achten.
• Zur Montage immer den Handler oder ein qualifiziertes Service-Center verständigen.
• Es besteht Feuer-, Stromschlag-, Explosions- oder Verletzungsgefahr.
• Gerät nicht auf einem defekten Standfuß montieren.
• Es besteht die Gefahr von Verletzungen, Unfällen und Beschädigungen des Gerätes.
• Den Überlastungsschalter oder Netzschalter nicht einschalten, wenn die Frontblende, das Gehäuse, die obere Geräteabdeckung oder der Schaltkasten abgenommen oder geöffnet wurde.
• Ansonsten besteht Brand-, Stromschlag-, Explosions- und Lebensgefahr.
• Der Montageort sollte im Laufe der Zeit nicht instabil werden.
• Bei einem instabilen Montageort konnte das Klimagerät herunterfallen und Sachbeschädigungen, Geräteausfälle und Verletzungen verursachen.
• Verwenden Sie für die Leckprüfung oder zur Entlüftung eine Vakuumpumpe oder Schutzgas (Stickstoff). Luft oder Sauerstoff nicht komprimieren und keine brennbaren Gase verwenden. Es besteht und Brand- und Explosionsgefahr.
• Ansonsten besteht Lebens-, Verletzungs-, Brand- oder Explosionsgefahr.
• Das Gerät muss in einem gut belufteten Bereich aufbewahrt werden, in dem die Raumgroße dem für den Betrieb angegebenen Raum entspricht. (für R32)
• Leitungen, die an ein Gerät angeschlossen sind,)dürfen keine Zündquelle enthalten. (für R32)
• Das Gerät muss in einem Raum aufbewahrt werden, ohne die Zündquellen kontinuierlich zu betreiben (z. B. offene Flammen, ein Betriebsgaserät oder eine Elektrohezung.)
• Halten Sie alle erforderlichen Lüftungsöffnungen frei von Hindernissen.

Betrieb

• Das Netzkabelarfwährenddes Betriebsnicht herausgezogenoder beschädigt werden.
• Es besteht Feuer- oder Stromschlaggefahr.
• Keine Gegenstände auf das Netzkabel stellen.

• Es besteht Feuer- oder Stromschlaggefahr.

• Gerät niemals mit feuchten Händen berühren (betreiben).

• Es besteht Feuer- oder Stromschlaggefahr.

• Keine Heizkörper oder andere Geräte in der Nähe des Netzkabels aufstellen.

• Es besteht Feuer- und Stromschlaggefahr.

• Esarfkein Wasser in elektrische Bauteile eindringen.

• Dadurch kann das Gerät beschädigt oder ein Feuer/ Stromschlag verursacht werden.

• Keine brennbaren Gase oder Flüssigkeiten in der Höhe des Gerätes lagern.

• Es besteht die Gefahr von Feuer und des Ausfalls des Gerätes.

• Gerät nicht für eine langere Zeit in geschlossenen Räumen betreiben.

• Es konnte ein Sauerstoffmangel eintreten.

• Bei austretendem brennbaren Gasen vor dem Betrieb des Gerätes das Gas abdrehen und Fenster zur Belüftung öffnen.

• Das Telefon nicht verwenden und keine Schalter betätigten. Es besteht Explosions- oder Feuergefahr.

• Falls durch das Gerät ungewöhnliche Gerausche oder Rauch verursacht werden, die Sicherung ausschalten oder das Netzteilkabel abziehen.

• Es besteht Stromschlag- oder Feuergefahr.

• Bei Gewitter oder Sturm das Gerät abstellen und Fenster schlieben. Gerät nach Möglichkeit vor dem Gewitter vom Fenster entfernen.

• Dadurch konnen Sachbeschädigungen, Geräteausfälle oder Stromschläge verursacht werden.

• Einlassgitter des Gerätes während des Betriebs nicht öffnen. (Den elektrostatischen Filter, falls vorhanden, nicht berühren.)

• Es besteht die Gefahr von Sachbeschädigungen, Stromschlagen oder Geräteausfälle.

• Falls das Gerät nass wird (überflutet oder in Flüssigkeit getaucht), verständigen Sie ein qualifiziertes Service-Center.

• Es besteht Feuer- oder Stromschlaggefahr.

• Esarfkein WasserindasGeratgelangen.

• Es besteht die Gefahr von Feuer, Stromschlagen oder Sachbeschädigungen.

• Gerät beim Betrieb zusammen mit einem Ofen, usw. von Zeit zu Zeit belüften.

• Es besteht Feuer- oder Stromschlaggefahr.

• Bei Reinigung oder Wartung des Gerätes die Hauptstromversorgung abschalten.

• Es besteht die Gefahr von Stromschlagen.

• Es muss gewährleistet werden, dass niemand auf das Außererat tritt oder fällt.

• Es besteht die Gefahr von Verletzungen sowie von Beschädigungen des Gerätes.

• Das Klimagerät sollte bei extrem hoher Luftfeuchtigkeit oder bei geöffneten Türen/Fenstern nicht lange betrieben werden.

• Feuchtigkeit könnte kondensieren und Möbel befeuchten oder beschädigen.
• Den Überlastungsschalter oder Netzschalter nicht einschalten, wenn die Frontblende, das Gehäuse, die obere Geräteabdeckung oder der Schaltkasten abgenommen oder geöffnet wurde.
• Anonsosten besteht Brand-, Stromschlag-, Explosions- und Lebensgefahr.

VORSICHT

Montage

• Nach der Montage oder Reparatur des Gerätes immer auf Gaslecks (Kältemittel) überprüfen.
• Ein niedriger Kältemittelstand kann zum Ausfall des Gerätes führen.
• Ablassschlauch zum ordnungsgemäßen Wasserabfluss montieren.
• Mangelhafte Verbindungen können Wasserlecks verursachen.
• Das Gerät immer waagerecht montieren.
• So werden Vibrationen oder Wasserlecks vermieden.
• Das Gerät muss von mind. zwei Personen angehoben oder transportiert werden.
• Achten Sie auf mögliche Verletzungsgefahren.
• Die Wartungarf nur gemäß Empfehlung von Gerätehersteller erfolgen. Wartung und Instandhaltung, die die Unterstützung von anderen Fachkräften erfordern, sind unter der Aufsicht der bei der Verwendung von brennbaren Kältemitteln zuständigen Person durchzuführen. (für R32)
• Das Gerät muss so aufbewahrt werden, dass keine mechanischen Beschädigungen auftreten.
• Das Gerät so montieren, dass umliegende Nachbarn nicht durch warme Abluft oder Lärm des Außengerätes belastigt werden.
• So vermeiden Sie Streitfälle mit den Nachbarn.

Betrieb

• Setzen Sie sich nicht für eine langere Zeit direkt der Kaltluft aus. (Nicht im Luftzug sitzen.) - Dies konnte zu Gesundheitsschäden führen.

• Gerät nicht für besondere Zwecke, wie z. B. für Lebensmittel oder Kunstgegenstände usw., verwenden. Es handelt sich um ein Klimagerät und nicht um ein Prazisions-Kühlsystem.

• Dadurch können Sachbeschädigungen verursacht werden.

• Lufteinlass und -auslass nicht verdecken.

• Ansonsten konnte das Gerät ausfallen.

• Zur Reinigung ein weiches Tuch verwenden. Keine scharfen Reiniger, Lösungen usw. verwenden.

• Es besteht die Gefahr von Feuer, Stromschlagen oder Beschädigungen der Kunststoffeile des Gerätes.

• Metalteile des Gerätes beim Entfernen des Luftfilters nicht berühren. Sie sind sehr scharfkantig!
• Es besteht Verletzungsgefahr.
• Nicht auf das Gerättreten und nichts ablegen.(Außengeräte)
• Es besteht die Gefahr von Verletzungen und Geräteausfälle.
• Filter immer sorgfältig einsetzen. Filter alle zwei Wochen oder bei Bedarf offen reinigen.
• Verschmutzte Filter verringn die Leistung des Klimagerätes und konnten zu Fehlfunktionen oder Beschädigungen des Gerätes führen.
• Wahrend des Betriebs niemals die Höhe oder Gegenstände durch Luftteinlass oder auslass in das Gerät führen.
• Scharfe Kanten und sich bewegende Teile bergen Verletzungsgefahren.
  Vom Gerät abgeschiedenes Wasser niemals trinken.
• Es ist unhygienisch und kann zu erheblichen Gesundheitsschäden führen.
• Bei der Reinigung des Gerätes einen festen Untergrund oder eine stabile Leiter verwenden.
• Achten Sie auf mögliche Verletzungsgefahren.
• Jede Person, die an der Arbeit an einem Kältemittelkreislauf beteiligt ist oder sich in einen Kältemittelkreislauf einbringt, sollte ein gültiges Zertifikat von einer von der Industrie akkreditierten Beurteilungsbehörde abgeben, die ihre Kompetenz zur Kälteerzeugung in Übereinstimmung mit einer von der Industrie anerkannten Beurteilungsspezifikation genehmigt. (für R32)
• Dieses Gerät sollt nicht durch Personen (einschließlich Kindern) mit verminderten physikalischen, sensorischen oder mentalen Fähigkeiten oder mit mangelnder Erfahrung und Sachkenntnis bedient werden, es sei unter Aufsicht oder Anleitung zur sachgerechten Bedienung durch eine für die Sicherheit verantwortliche Person.
• Kinder sollen beaufsichtigt werden, um zu gewährleisten, dass das Gerät nicht zum Spielen verwendet wird.
• Dieses Gerät sollte nicht durch Kinder im Alter von unter 8 Jahren sowie Personen mit verminderten physikalischen, sensorischen oder mentalen Fähigkeiten oder mit mangelnder Erfahrung und Sachkenntnis bedient werden, es sei unter Aufsicht oder vorheriger Anleitung zur sicheren und sachgerechten Bedienung einschließlich der Unterweisung über mögliche Gefahren. Kinder dürfen nicht mit dem Gerät speilen. Die Reinigung und Wartung sollte nicht von Kindern ohne Aufsicht vorgenommen werden.
• Sollte das Netzkabel beschädigt sein, muss es vom Hersteller, vom Servicebetrieb oder von ausgebilddetem Fachpersonal durch ein spezielles Kabel ausgetauscht werden.
• Berühren Sie die Kältemittel- und Wasserleitung sowie interne Teile nicht während des Betriebs oder unmittelbar nach dem Betrieb.
• Es besteht die Gefahr von Verbrennungen bzw. Erfrierungen.

Vor der Inbetriebnahme

Vorbereitung auf die Inbetriebnahme

1. Wenden Sie sich für die Installation an einen Fachinstallatuer.
2. Gerät einem dedizierten schaltkreis.

Benutzung

1. Dem direkten Luftstrom über länger Zeit ausgesetzt zu sein, kann der Gesundheit schaden. Setzen Sie Personen, Tiere oder Pflanzen nicht über länger Zeit dem direkten Luftstrom aus.
2. Bei gleichzeitigem Betrieb einer Heizung sorgen Sie für gute Belüftung des Raums, da es andernfalls zu Sauerstoffmangel kommt kann.
3. Benutzen Sie diese Klimagerät nicht für unsachgemäße Zwecke (z. B. Aufbewährung von Prázisionsmaschinen, Lebensmitteln, Tieren oder Pflanzen). Eine solche Benutzung des Geräts kann schädigend sein.

Reinigung und Pflege

1. Berühren Sie bei der Entfernung des Filters nicht die Metallteile des Geräts. Bei der Handhabung von Gegenständen mit scharfen Metallrändern können Verletzungen auftreten.
2. Benutzen Sie zur Reinigung des Geräteinnern kein Wasser. Wird das Gerät Wasser ausgesetzt, kann die Isolierung beschädigt werden, was Stromschläge verursachen kann.
3. Vor der Reinigung des Geräts stellen Sie safer, dass der Netzschalter und der Trennschalter ausgeschaltet sind. Während des Betriebs dreht sich der Ventilator bei hoher Geschwindigkeit. Bei versehentlichem Einsatzalten des Netzschalters während der Reinigung der inneren Teile des Geräts besteht Verletzungsgefahr.

Kundendienst

Wenden Sie sich für Reparaturen und Wartung an einen autorisierten Servicepartner.

Wartung und Service

Convertible

VORSICHT

Bevor Sie irgendwelche Wartung usw. ausführren, das Gerät immer zuerst vom Stromnetz trennen.

Luftansauggitter, Gehäuse und Fernbedienung

Schalten Sie das Gerät aus bevor Reinigung. Reinigen Si me imem weichen und trocknen Tuch. Benutzen sie Nie Bleichmittel oder Scheuermittel.

HINWEIS Das Gerät muß vor der Reinigung vom Stromnetz getrennt werden.

Benutzen Sie zur Reinigung nie eines der folgenden Mittel:

• Wasser warmer als 40^ .

Dies kann zu Veränderungen der Form und der Farbe des Gerätes führen.

Flüchtige Stoffe.

These Stoffe konnen die Oberfläche des Klimagerates zerstoren.

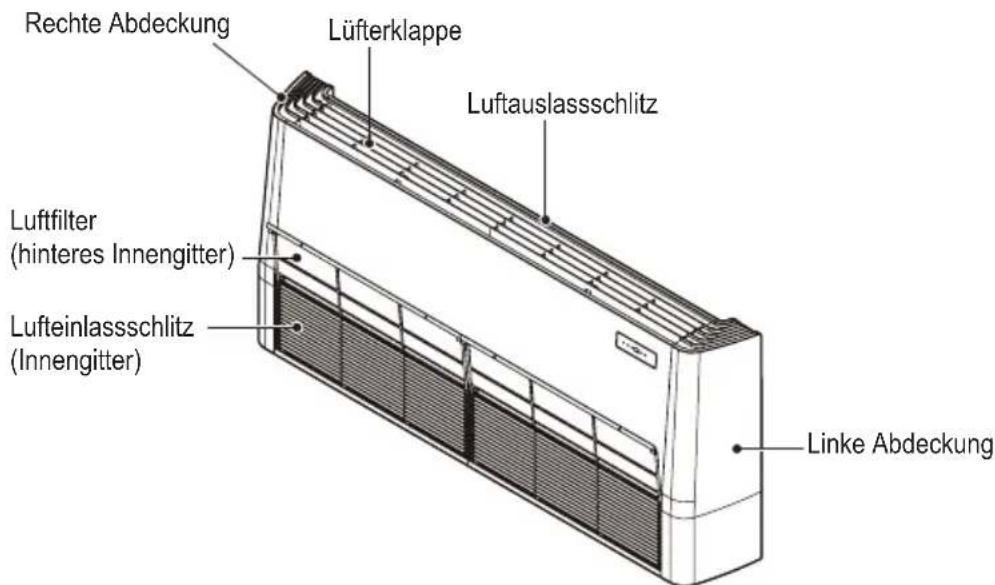

Luftfilter

Der Luftfilter sollte alle 14 Tage oder wenn notig after gereinigt werden.

1. Offnen Sie das Frontgitter undziehen Sie den Luftfilter vorsichtig nach unter hersa.

2. Reinigen Sie den Filter mit einem Staubsauger oder mit warmem Wasser.

3. Falls sich der Schmutz nicht leicht entfernen laßt, waschen Sie den Filter in einer Lösung aus Waschmittel und lauwarmem Wasser.

4. Verwenden Sie niemals heißen Wasser (40 oder higher), da der Filter sonst verfortt werden kann.

5. Nach dem Waschen mit Staubsauger oder mit Wasser, halten Sie den Filter im Schatten richtig trocknen.

6. Bauen Sieihn wieder ein.

Wenn Sie das Klimagerät länger nicht benutzen wollen

Wenn Sie das Gerät länger außer Betrieb besteht.

Lassen Sie das Klimagerät für ca. 2 - 3 Stunden mit folgenden Einstellungen laufen.

• Betriebsart: Lüfterbetrieb.
• Dadurch trocknen die internen Bauteile.

Den Netzsteckerziehen.

VORSICHT

Wenn Sie das Klimagerät länger nicht benutzen wollen, sollen den Netzsteckerziehen.

Ansonsten konnte sich angesaugter Schmutzammeln und einen Brand verursachen.

Wichtige Information

Der Zusammenhang zwischen Luftfilter und ihrer Stromrechnung.

Verstopfte Luftfilter mindern die Kuhlleistung des Gerätes, und 6% der elektrischen Leistung für den Betrieb des Klimagerats gehen verloren.

Wenn Sie das Klimagerät wieder einschalten möchten.

Reinigen Sie den Luftfilter und setzen Sieihn in die Inneneinheit ein.

Achten Sie darauf, dass die Luftteinläse und -auslöse der Innen-/AuBeneinheit nicht verstopft sind.

Achten Sie darauf, dass das Massekabel ordnungsgemäß angeschlossen ist.

Es kann an der Inneneinheit angeschlossen werden.

Hinweisen fur den Betridb

Kühlen Sie das Zimmer nicht übermöig.

Dies schadet Ihrer

Gesundheit und verschwendet Energie.

Lassen Sie Rolläden und Gardinen geschlossen.

Lassen Sie keinen direkten Sonnenschein ins Zimmer, wenn das Klimagerät lauft.

Sorgen Sie für eine gleichmäßige Raumtemperatur.

Stellen Sie die vertikale und horizontale Luftströmungen so ein, dass eine gemeinsame Raumtemperatur gewährleistet wird.

Achten Sie daraufuf, dass Turen und Fenster gut geschlossen sind.

Öffnen Sie Türen und Fenster so weniger wie möglich, um die kühle Luft im Zimmer zu halten.

Reinigen Sie den Luftfilter regelmäßig.

Falls der Luftfilter verstopf ist, wird hierdurch der Luftstrom reduziert und die Kühlleistung und Luftentfeuchtung behmen ab. Reinigen Sie diese mindestensomal alle zwei Wochen.

Lüften Sie das Zimmer regelmäßig.

Da die Fenster immer geschlossen bleiben, ist es zu empfehlen, diese ab und zu zu öffnen und das Zimmer zu luften.

Bevor Sie den Kundendienst verständigen....

Tips bei eventuellen Problemen! Sparen sie zelt und Geld!

Wenden Sie sichitte an ihren Handler.

Das Klimagerät Funktioniert nicht.

• Haben Sie den Timer falsch programmiert?
• Ist eine Sicherung durchgebrannt, oder hat der Schutzschalter angesprochen?

Der Raum riecht merkwürdig.

• Konnae der Geruch auch aus dem Raum selbst stammen (feuchte Wände, Teppiche, Möbel, Kleidung)?

Es scheint, dass Kondenswasser aus dem Klimagerat tropf

Kondenswasser bildet sich immer beim Kühlen eines warmen Raumes.

Vor dem Neustart setzt das Klimagerät für drei Minuten aus.

Der Schutzmechanismus sieht dies so vor.
Warten Sieitte, das Gerat arbeitet nach drei Minuten wieder von allein.

Heizt oder kuhl nicht wie erwartet.

• Luftfilter verschmutzt?
  Siehe Reinigungsanweisung en der Luftfilter.
• Der Raum war möglicherweise vor dem Einsatz des Klimagerats sehr warm. Geben Sie dem Gerä noch etwas Zeit zu abkühlen.
• Wurde die Temperatur falsch eingestellt?
• Ist der Luftinlass oder -auslass der Inneneinheit blockiert?

Klimagerät macht Gerausche.

• Falls das Gerausch wie flieBendes Wasser klingt:
• Dies ist das Gerausch des Freons, das als Kuhlmittel durch das Gerät fließt.
• Bei einem Gerausch, dass wie in die Atmosphäre entweichende Druckluft klingt.
• Das Wasser, welches der Luft entzogen wurde, wird auf diese Weise vom System verarbeitet.

Knackende Geräusche hörbar.

• Dieses Gerausch entsteh beim Ausdehnenu/Zusammenziehe n der Frontverkleidungsteile im Zuge der auftretenden Temperaturunterschiede.

Fernbedienungsanzeige blass oder gar keine Anzeige.

• Sind die Batterien leer?
• Sind die Batterien verkehrt eingelegt (Polung)?

HINWEIS

• Wasserdichtigkeit: Die AuBeneinheit deses Geräts ist WASSERDICH.
  Die Inneneinheit ist nicht wasserdicht und sollte nicht unnötg Wasser ausgesetzt werden.
• Einige Funktionen werden je nach Modell möglicherweise nicht Unterstützung.

EΓXEPIΔIO XPHΘTH

KAIMATIETIKO

Aiaaote To npov yxepio TPOOeTKa Tpv va aeitoupyoTe Tnv oukeun oac Kai diatnpnoTe to yia eavovtik avapopa.

Oεpyaieε εykaataoanc πeTTI va TpayatotiouVTa σμφwva με ta εθviKa πpóTuTt Kaawdiωεwv kai mvo aTó εykepiévo TPOOSNIKO.

O autoc πpπεi va εivai εροδiaσμévoς με aywyó tropoδoiaac σuφwva με tov Εθviκό κavovio.
