Tipo di prodotto	Pompa per acqua
Marca	LG
Modello	ARNU18GV1A4
Alimentazione elettrica	230 V / 50 Hz
Potenza assorbita	1800 W
Portata max	120 L/min
Pressione max	8 bar
Dimensioni (L x P x H)	350 x 250 x 400 mm
Peso netto	12 kg
Materiale del corpo	Ghisa / Acciaio inox
Tipo di motore	A induzione, raffreddato ad aria
Protezione termica	Inclusa (arresto automatico in caso di surriscaldamento)
Classe di isolamento	Classe F
Grado di protezione	IP44
Utilizzo	Acqua pulita, fino a 35 °C
Attacco	1 pollice (filettatura maschio/femmina)
Livello sonoro	< 70 dB(A)
Manutenzione	Pulizia regolare del filtro di ingresso
Sicurezza	Interruttore differenziale consigliato
Riparabilità	Ricambi disponibili (guarnizioni, condensatore, girante)

Domande frequenti - ARNU18GV1A4 LG

Qual è la tensione di alimentazione richiesta per la pompa per acqua LG ARNU18GV1A4?

La pompa funziona con una tensione di 230 V / 50 Hz. È indispensabile utilizzarla su un circuito dedicato con presa di terra.

Qual è la portata massima di questa pompa?

La portata massima è di circa 120 L/min (a pressione nulla). Per un uso continuo, prevedere una portata inferiore per evitare il surriscaldamento.

Posso utilizzare la pompa con acqua calda?

Sì, fino a una temperatura di 35 °C. Oltre, possono verificarsi danni. Per acqua molto calda, scegliere un modello specifico.

Come si effettua la manutenzione della pompa?

È necessario pulire regolarmente il filtro di ingresso (ogni 2 settimane in caso di uso intensivo). Controllare anche l'assenza di perdite e lubrificare i cuscinetti se necessario.

Cosa fare se la pompa non si avvia?

Verificare prima l'alimentazione elettrica (interruttore, presa). Se la spia è accesa ma non si sente rumore, il condensatore o il motore potrebbe essere difettoso. Contattare un professionista.

La pompa emette un rumore anomalo, cosa fare?

Un rumore di crepitio può indicare la presenza di cavitazione (aria nel circuito). Sfiatare l'aria aprendo le valvole. Un rumore sordo può provenire da un cuscinetto usurato.

Qual è la pressione massima supportata?

La pressione massima è di 8 bar. Oltre, la guarnizione del carter potrebbe cedere. Installare un pressostato se la rete supera questo valore.

La pompa si surriscalda troppo, è normale?

Un leggero calore è normale. Se diventa bollente (>90°C), il motore è in sovraccarico. Spegnere immediatamente e verificare l'assenza di blocco nella girante.

Posso installare la pompa all'esterno?

Sì, poiché ha un grado di protezione IP44 (protetta contro gli schizzi). Tuttavia, evitare l'esposizione diretta alla pioggia e a temperature inferiori a 0°C.

Dove posso trovare i ricambi?

I pezzi come guarnizioni, condensatore, girante, pressacavo sono disponibili presso i rivenditori autorizzati LG o su siti di ricambi online.

MANUALE UTENTE ARNU18GV1A4 LG

CONDIZIONATORE D'ARIA

Leggere attentamente il presente manuale e conservarlo per riferimento futuro. L'installazione deve essere eseguita in conformità con le norme nazionali per connessioni solo da parte di personale autorizzato.

Questa apparecchiatura deve essere dotata di un conduttore di alimentazione conforme alla normativa nazionale.

Traduzione delle istruzioni originali (R410A/R32)

SOMMARIO

3 PRECAUZIONI DI SICUREZZA

8 PRIMA DI INIZIARE

8 Preparazione all'uso 8 USO 8 Pulizia e Manutenzione 8 Assistenza

9 MANUTENZIONE E ASSISTENZA

9 Convertibile 10 Disattivazione del condizionatore per un lungo periodo di inattività 10 Punti di funzioni 11 Prima di chiamare l'assistenza...

Precauzioni di sicurezza

I seguenti simboli possono essere visualizzati sulle unità interna ed esterna.

i	Leggere attendamente le precauzionicontainne nel presente manuale prima diavviare il funzionamento dell'apparecchio		Questo elettrodomestico è piano difrigorigeno infiammabile (R32).
	Questo significolo indica che il Manuale diistruzioni dovrebbe essere letto conattenzione		Questo significolo indica che un technicianspecializzato dovrebbe gestirequest'attrezzatura facendo riferimento alManuale di installment.

Le istruzioni seguenti sono fornite allo scopo di evitare rischi o danni imprevisti dovuti all'uso errato e non sicuro dell'elettrodomestico.

Le istruzioni sono riportate con le diciture "AVVERTENZA" e "ATTENZIONE", come descritto di seguito.

Questo simbolo indica operazioni o condizioni pericolose. Consultare con la massima attenzione il testo riportato assieme a questo simbolo e attenersi alle istruzioni per evitare rischi.

AVVERTENZA

Indica che il mancato rispetto delle istruzioni può provocare lesioni personali gravi o mortali.

ATTENZIONE

Indica che il mancato rispetto delle istruzioni può provocare lievi lesioni personali o danni all'elettrodomestico.

AVVERTENZA

Installazione

• Non utilizzare interruttori automatici difettosi o di potenza inferiore. Utilizzare questa apparecchiatura su un circuito dedicato.
• Vi è il rischio di scosse elettriche o incendio.
• Per i collegamenti elettrici, rivolgersi al rivenditore, a un elettricista qualificato o a un centro di assistenza autorizzato.
• Non smontare o tentare di riparare il prodotto. Vi è il rischio di scosse elettriche o incendio. Il prodotto deve essere sempre provvisto di messa a terra.
• Vi è il rischio di scosse elettriche o incendio.
• Installare il pannello e il coperchio della scatola di controllo in modo sicuro.
• Vi è il rischio di scosse elettriche o incendio.
• Installare sempre un interruttore automatico e un circuito dedicato.
• L'errato cablaggio o installazione può causare incendi o scosse elettriche.
• Utilizzare fusibili o interruttori automatici della giusta tensione.
• Vi è il rischio di scosse elettriche o incendio.
• Non modificare o prolungare il cavo di alimentazione.
• Vi è il rischio di scosse elettriche o incendio.
• L'unità non deve essere installata né rimossa dall'utente (cliente).
• Vi è il rischio di scosse elettriche, incendio, esplosioni o lesioni.
• Disimballare e installare il prodotto con attenzione.
• I bordi taglienti possono causare infortuni. Fare particolare attenzione ai bordi del contenitore e alle alette del condensatore e dell'evaporatore.
• Per l'installazione, rivolgersi sempre al rivenditore o a un centro di assistenza autorizzato.
• Vi è il rischio di scosse elettriche, incendio, esplosioni o lesioni.
• Non installare il prodotto su supporti di installazione difettosi.
• Ciò potrebbe causare infortuni, incidenti o danni al prodotto.
• Non attivare il sezionatore o l'alimentazione elettrica nei casi in cui il pannello anteriore, l'armadio, il coperchio superiore, il coperchio della scatola dei comandi siano rimossi o aperti.
• In caso contrario esiste il rischio di incendio, shock elettrico, esplosione o morte.
• Accertarsi che l'area di installazione non sia soggetta a deterioramento nel tempo.
• Se la base si rompe, l'unità può cadere con essa, causando infortuni a persone, guasti al prodotto o danni alle cose.
• Usare una pompa a vuoto o gas inerte (azoto) quando si esegue il test di perdita o lo spurgo di aria. Non comprimere l'aria o l'ossigeno e non usare gas infiammabili. Altrimenti questa azione può provocare incendio o esplosione.
• Esiste il rischio di morte, ferimento, incendio o esplosione.
• I condotti collegati a un elettrodomestico non conterranno una fonte di innesco. (per R32)
• L'apparecchio deve essere custodito in una stanza in cui non siano presenti fonti di calore in continuo funzionamento (fonti di calore quali ad esempio: fiamme libere, un apparecchio a gas o un riscaldatore elettrico in funzionamento)
• Mantenere libere le aperture di ventilazione
• I collegamenti meccanici saranno accessibili per motivi di manutenzione.

Funzionamento

• Avere cura di non tirare o danneggiare il cavo di alimentazione durante il funzionamento.
• Vi è il rischio di scosse elettriche o incendio.
• Non mettere nulla sul cavo di alimentazione.
• Vi è il rischio di scosse elettriche o incendio.
• Non toccare il prodotto con le mani bagnate.
• Vi è il rischio di scosse elettriche o incendio.
• Non posizionare riscaldatori o altre apparecchiature vicino al cavo di alimentazione.
• Vi è il rischio di scosse elettriche e incendio.
• Non far cadere acqua sui componenti elettrici.
• Vi è il rischio di scosse elettriche, incendio o guasti al prodotto.
• Non conservare o utilizzare gas infiammabili o combustibili in prossimità del prodotto.
• Vi è il rischio di incendio o guasti al prodotto.
• Non utilizzare il prodotto in luoghi chiusi per periodi prolungati.
• Potrebbe esserci una scarsità di ossigeno.
• In caso di perdite di gas infiammabile, aprire la finestra per ventilare il locale prima di azionare l'unità.
• Non utilizzare il telefono o accendere o spegnere interruttori. Vi è il rischio di esplosioni o incendi.
• In caso di rumori, odori o fumo anomali provenienti dal prodotto.

Spegnere l'interruttore automatico e scollegare il cavo di alimentazione.

• Vi è il rischio di scosse elettriche o incendio.
• Arrestare il funzionamento e chiudere la finestra in caso di tempeste o uragani.

Se possibile, rimuovere il prodotto dalla finestra prima che arrivi un uragano.

• Vi è il rischio di danni alle cose, guasti al prodotto o scosse elettriche.
• Non aprire la griglia di aspirazione del prodotto durante il funzionamento (non toccare il filtro elettrostatico, se presente).
• Vi è il rischio di lesioni fisiche, scosse elettriche o guasti al prodotto.
• In caso di allagamento del prodotto, rivolgersi a un centro di assistenza autorizzato.
• Vi è il rischio di scosse elettriche o incendio.
• Evitare che nel prodotto entri acqua.
• Vi è il rischio di scosse elettriche, incendio o danni al prodotto.
• Di tanto in tanto, ventilare il prodotto quando utilizzato insieme a fornelli ecc.
• Vi è il rischio di scosse elettriche o incendio.
• Spegnere l'alimentazione prima di pulire o riparare il prodotto.
• Vi è il rischio di scosse elettriche.
• Evitare che l'unità esterna sia calpestata da qualcuno.
• Ciò potrebbe causare lesioni personali e danni al prodotto.
• Non utilizzare il prodotto troppo a lungo in ambienti molto umidi e con una finestra o una porta aperta.
• L'umidità potrebbe condensarsi e bagnare o danneggiare i mobili.
• Non attivare il sezionatore o l'alimentazione elettrica nei casi in cui il pannello anteriore, l'armadio, il coperchio superiore, il coperchio della scatola dei comandi siano rimossi o aperti.
• In caso contrario esiste il rischio di incendio, shock elettrico, esplosione o morte.

ATTENZIONE

Installazione

• Dopo l'installazione o la riparazione del prodotto, verificare sempre che non vi siano perdite di gas (refrigerante).
• Livelli bassi di refrigerante potrebbero causare guasti al prodotto.
• Installare il tubo flessibile di scarico in modo da garantire uno scarico corretto e sicuro.
• Un errato collegamento può causare perdite d'acqua.

Installare il prodotto allineandolo in modo uniforme.

• Per evitare perdite d'acqua.
• Per sollevare e trasportare il prodotto sono consigliabili due persone.
• Evitare lesioni personali.
• Chiunque si trovi a lavorare o a intervenire su un circuito refrigerante deve necessariamente essere in possesso di una certificazione in corso di validità emessa dall'autorità competente del settore, con la quale viene autorizzato a maneggiare i refrigeranti in condizioni di sicurezza, in conformità alle norme specifiche del settore. (per R32)
• L'apparecchio deve essere custodito in un luogo in cui sia possibile impedire il verificarsi di danni meccanici.
• Non installare il prodotto quando il rumore o l'aria calda che sono prodotti dall'unità esterna potrebbero danneggiare i vicini di casa.
• Questo può provocare un problema con i vicini.

Funzionamento

• Non esporre la pelle direttamente all'aria fresca per periodi prolungati (non sedersi nel raggio d'azione dell'aspirazione).
• Ciò potrebbe causare danni alla salute.
• Non utilizzare il prodotto per scopi specifici, ad esempio per conservare alimenti, animali, opere d'arte ecc. Questo prodotto è un condizionatore d'aria, non un sistema di refrigerazione.
• Vi è il rischio di danni o perdita di cose.

Non bloccare l'ingresso o l'uscita del flusso d'aria.

• In caso contrario, si potrebbero verificare guasti al prodotto.
• Utilizzare un panno soffice per la pulizia. Non utilizzare detergenti aggressivi, solventi ecc.
• Vi è il rischio di scosse elettriche, incendio o danno alle parti in plastica del prodotto.
• Non toccare le parti metalliche del prodotto durante la rimozione del filtro dell'aria. Sono molto appuntite!
• Vi è il rischio di lesioni personali.
• Non calpestare o mettere oggetti sul prodotto (unità esterne).
• Vi è il rischio di lesioni personali o guasti al prodotto.
• Inserire sempre il filtro in modo stabile. Pulire il filtro ogni 2 settimane o più spesso, se necessario.
• Un filtro sporco riduce l'efficienza del condizionatore e potrebbe causare danni o malfunzionamenti del prodotto.
• Non introdurre le mani o altri oggetti nella bocca di ingresso o uscita dell'aria durante il funzionamento.
• Le parti mobili metalliche sono affilate e potrebbero causare infortuni.
• Non bere acqua fuoriuscita dal prodotto.
• Ciò può causare gravi danni alla salute.
• Utilizzare una scala salda per pulire o riparare il prodotto.
• Fare attenzione ed evitare lesioni personali.
• Le operazioni di manutenzione devono essere fatte esclusivamente seguendo le indicazioni del produttore delle attrezzature. La manutenzione e la riparazione che richiedono l'assistenza di personale tecnico abilitato devono avvenire sotto la supervisione di personale competente nell'uso di refrigeranti infiammabili. (per R32)
• Questo elettrodomestico non è previsto per l'uso da parte di persone (inclusi i bambini) con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza, salvo che esse siano controllate con supervisione e istruzione riguardo l'uso dell'elettrodomestico da parte di persona responsabile della loro sicurezza.
• È consigliabile vigilare sui bambini affinché non giochino con l'elettrodomestico.
• Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza, se supervisionati o istruiti sull'uso dell'apparecchio in modo sicuro e se comprendono i rischi coinvolti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione da parte dell'utente non devono essere eseguite dai bambini senza supervisione.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal fabbricante, dal suo agente di servizio o da persona qualificata per evitare qualsiasi pericolo.
• Non toccare il tubo del refrigerante, la tubatura dell'acqua o altre parti interne mentre l'unità è in funzione o immediatamente dopo l'operazione.
• Rischio di ustioni o congelamento.

Prima di iniziare

Preparazione all'uso

1. Per l'installazione rivolgersi a un tecnico specializzato.
2. Utilizzare un circuito dedicato.

USO

1. L'esposizione al flusso diretto dell'aria per un periodo prolungato di tempo può essere pericoloso per la salute. Non esporre persone, animali o piante al flusso d'aria per periodi di tempo prolungati.
2. A causa di una possibile carenza di ossigeno, ventilare la stanza quando viene usato insieme a stufe o altri dispositivi di riscaldamento.
3. Non usare questo condizionatore d'aria per scopi speciali non specificati (es. per conservare strumenti di precisione, cibo, animali, piante o oggetti d'arte). Questo tipo di uso può danneggiare gli oggetti.

Pulizia e Manutenzione

1. Quando si rimuove il filtro, non toccare mai gli elementi metallici dell'unità. Si possono procurare lesioni quando si maneggiano i bordi affilati di metallo.
2. Non pulire l'interno del condizionatore d'aria con acqua. L'esposizione all'acqua può rovinare l'isolamento e provocare di conseguenza scosse elettriche.
3. Durante la pulizia del prodotto assicurarsi che l'interruttore automatico e l'alimentazione siano disattivati. Durante il funzionamento la ventola gira a velocità elevata. Esiste la possibilità di provocare lesioni se l'unità viene accidentalmente accesa quando si puliscono i componenti interni dell'apparecchio.

Assistenza

Per le riparazioni e la manutenzione rivolgersi al proprio rivenditore autorizzato.

Manutenzione e assistenza

Convertible

ATTENZIONE

Spegnere l'unità prima di manovrare l'apparecchio.

Griglia, mobile e telecomando

Spegnere il condizionatore e pulire con un panno morbido leggermente inumidito. Evitare di utilizzare alcool, benzina, solventi oppure sostanze o spugnette abrasive.

NOTA

Prima di pulire l'unità interna la si deve scollegare alla presa di corrente.

Evitare di utilizzare:

• Acqua più calda di 40°C, che potrebbe deformare o scolorire alcune parti in plastica.
• Benzina, trielina o altri solventi oppure detersivi abrasivi, che potrebbero rovinare la finitura superficiale del mobile.

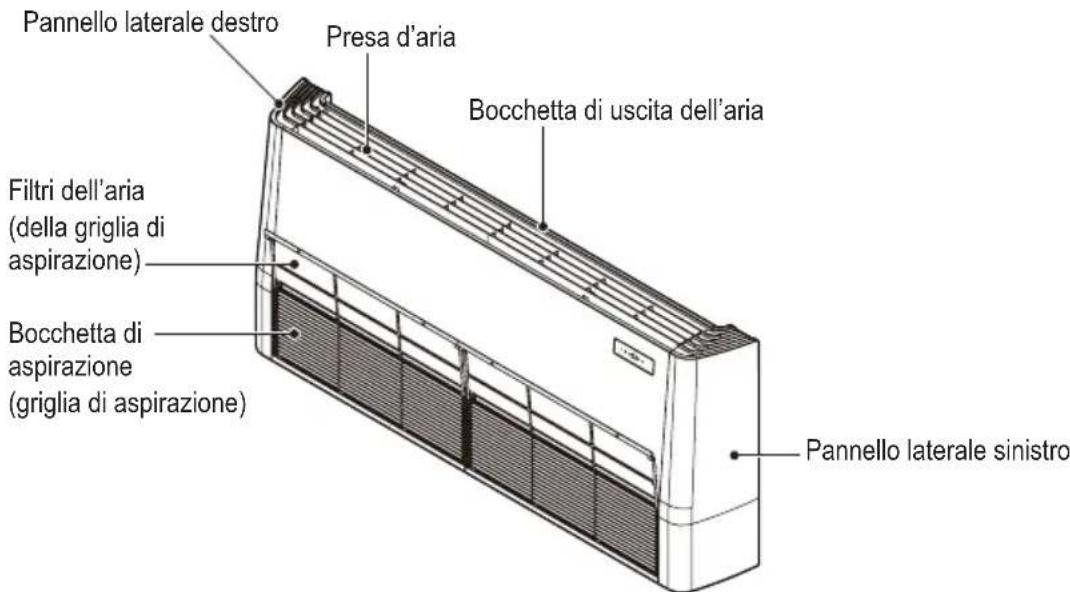

Filtri

I filtri, che si trovano dietro la griglia frontale, devono essere puliti almeno ogni due settimane. Se l'ambiente è particolarmente polveroso, la pulizia deve essere più frequente.

1. Abbassare la griglia frontale ed estrarre i filtri, sfilandoli verso il basso.
2. Pulire i filtri con un aspirapolvere, oppure lavarli con acqua tiepida ed un detergente neutro. Se i filtri sono molto sporchi, è meglio lasciarli a bagno per qualche minuto nell'acqua tiepida. Se si usa acqua calda (40 °C o più), i filtri si possono deformare.
3. Lasciare asciugare i filtri in un luogo fresco ed ombreggiato.
4. Rimontarli nell'unità interna.

Disattivazione del condizionatore per un lungo periodo di inattività

Disattivazione del condizionatore per un lungo periodo di inattività.

Far funzionare il condizionatore nelle seguenti modalità per 2-3 ore.

• Tipo di funzionamento: Funzionamento ventola.
• Questo permette di asciugare i meccanismi interni.

Girare l'interruttore in posizione OFF.

ATTENZIONE

Quando il condizionatore viene disattivato per un lungo periodo, girare l'interruttore in posizione OFF.

Potrebbe accumularsi dello sporco con seguente rischio di incendi.

Informazioni utili

Filtri aria e risparmio energetico. Se i filtri aria si intasano, la capacità di raffreddamento diminuisce, e il 6% dell'energia usata per far funzionare il condizionatore verrà sprecata.

Attivazione del condizionatore dopo un lungo periodo di inattività.

Pulire il filtro aria e montarlo sull'unità interna.

Verificare che la bocchetta di aspirazione e di uscita aria dell'unità interna/esterna non siano ostruite.

Verificare che il filo di massa sia collegato correttamente. Potrebbe essere collegato al lato unità interna.

Punti di funzioni

Non raffreddare eccessivamente il locale

Può nuocere alla salute e provoca sprechi di elettricità.

Assicurarsi che le porte e le finestre siano ben chiuse.

Evitare di aprire porte e finestre per mantenere l'aria fresca all'interno del locale.

Tenere chiuse tapparelle e tende

Non lasciare che la luce diretta del sole entri nel locale quando è in funzione il condizionatore.

Pulire il filtro aria regolarmente

L'eventuale ostruzione del filtro aria riduce il flusso d'aria e diminuisce la capacità di raffreddamento e deumidificazione. Pulire il filtro almeno ogni tre settimane.

Mantenere una temperatura ambiente uniforme.

Regolare la direzione orizzontale e verticale del flusso d'aria per ottenere una temperatura uniforme in tutto il locale.

Aerare il locale di tanto in tanto.

Dato che le finestre sono chiuse quando è in funzione il condizionatore, è buona norma aerare il locale aprendo le finestre di tanto in tanto.

Prima di chiamare l'assistenza...

Suggerimenti per la soluzione dei problemi ed evitare inutili richieste di intervento.

Prima di richiedere l'intervento di riparatori o manutentori, verificare le seguenti condizioni. Se il problema persiste, contattare il rivenditore.

Il condizionatore non funziona.

• È stato commesso un errore nella gestione del timer?
• Ci sono fusibili bruciati, oppure l'interruttore si è bloccato?

Nel locale c'è un odore strano.

• Controllare che non si tratti di odore di muffa proveniente dalle pareti, da tappeti, mobili od oggetti di stoffa presenti nel locale.

Sembra che ci siano perdite di condensa dal condizionatore.

• La condensa si forma quando il flusso d'aria del condizionatore raffredda l'aria calda dell'ambiente.

Il condizionatore non funziona per circa 3 minuti dopo averlo acceso.

• Si tratta di una protezione speciale del meccanismo.
• Attendere circa tre minuti, dopodiché l'unità dovrebbe riprendere a funzionare.

L'unità non raffredda o non riscalda efficacemente.

• Il filtro aria è sporco? Consultare il paragrafo sulla pulizia del filtro.
• La temperatura ambiente è probabilmente molto più alta del normale.
• La temperatura è probabilmente molto più alta della media.
• La temperatura è probabilmente molto più alta della media.
• La temperatura è probabilmente molto più alta della media.
• La temperatura è probabilmente molto più alta della media.
• La temperatura è stata impostata in maniera sbagliata? Le bocchette di aspirazione o erogazione dell'aria dell'unità interna sono ostruite?

Il condizionatore è rumoroso.

Se si avverte un rumore come dell'acqua che scorre: - è il rumore del freon che scorre all'interno dell'unità condizionatore. - Se si avverte un rumore di aria compressa liberata nell'atmosfera: - è il rumore dell'acqua di deumidificazione trattata all'interno dell'unità condizionatore.

Si avvertono scricchiolii.

Gli scricchiolii sono causati dall'espansione/restrizione del pannello anteriore, ecc. dovuta agli sbalzi di temperatura.

Il display del dispositivo di regolazione è poco visibile o non funziona affatto.

Le batterie sono esaurite? Le batterie sono inserite con posizione (+) e (-) invertita?

NOTA

• Impermeabilità: Il lato esterno del condizionatore è IMPERMEABILE. Il lato interno non è impermeabile e quindi non deve essere esposto a eccessiva infiltrazione d'acqua.
• A seconda del modello, alcune funzioni potrebbero non essere disponibili.

MANUALE DEL PROPRIETARIO

CONDIZIONATORE D'ARIA
