ARNU18GV1A4 - Bomba de agua LG - Manual de uso y guía de instrucciones gratis

Tipo de producto	Bomba de agua
Marca	LG
Modelo	ARNU18GV1A4
Alimentación eléctrica	230 V / 50 Hz
Potencia absorbida	1800 W
Caudal máx.	120 L/min
Presión máx.	8 bar
Dimensiones (L x An x Al)	350 x 250 x 400 mm
Peso neto	12 kg
Material del cuerpo	Fundición / Acero inoxidable
Tipo de motor	De inducción, refrigerado por aire
Protección térmica	Incluida (parada automática por sobrecalentamiento)
Clase de aislamiento	Clase F
Índice de protección	IP44
Uso	Agua limpia, hasta 35 °C
Conexión	1 pulgada (rosca macho/hembra)
Nivel sonoro	< 70 dB(A)
Mantenimiento	Limpieza regular del filtro de entrada
Seguridad	Interruptor diferencial recomendado
Reparabilidad	Piezas de repuesto disponibles (juntas, condensador, turbina)

Preguntas frecuentes - ARNU18GV1A4 LG

¿Cuál es la tensión de alimentación requerida para la bomba de agua LG ARNU18GV1A4?

La bomba funciona con una tensión de 230 V / 50 Hz. Es imprescindible utilizarla en un circuito dedicado con toma de tierra.

¿Cuál es el caudal máximo de esta bomba?

El caudal máximo es de aproximadamente 120 L/min (bajo presión nula). Para un uso continuo, prevea un caudal inferior para evitar el sobrecalentamiento.

¿Puedo usar la bomba con agua caliente?

Sí, hasta una temperatura de 35 °C. Por encima, pueden ocurrir daños. Para agua muy caliente, elija un modelo específico.

¿Cómo mantener la bomba?

Es necesario limpiar regularmente el filtro de entrada (cada 2 semanas en uso intensivo). También verifique la ausencia de fugas y engrase los cojinetes si es necesario.

¿Qué hacer si la bomba no arranca?

Verifique primero la alimentación eléctrica (interruptor, toma). Si el indicador está encendido pero no hay ruido, el condensador o el motor pueden estar defectuosos. Contacte a un profesional.

La bomba hace un ruido anormal, ¿qué hacer?

Un ruido de chasquido puede indicar la presencia de cavitación (aire en el circuito). Purgue el aire abriendo las válvulas. Un ruido sordo puede provenir de un cojinete desgastado.

¿Cuál es la presión máxima soportada?

La presión máxima es de 8 bar. Por encima, la junta de la carcasa puede ceder. Instale un presostato si su red supera este valor.

La bomba se calienta demasiado, ¿es normal?

Un ligero calor es normal. Si se vuelve ardiente (>90°C), el motor está sobrecargado. Deténgala inmediatamente y verifique que no haya obstrucción en la rueda.

¿Puedo instalar la bomba en exteriores?

Sí, porque tiene un índice IP44 (protegida contra proyecciones). Sin embargo, evite la exposición directa a la lluvia y a temperaturas inferiores a 0°C.

¿Dónde puedo encontrar piezas de repuesto?

Las piezas como juntas, condensador, turbina, prensaestopas están disponibles en los distribuidores autorizados de LG o en sitios web de piezas de repuesto.

MANUAL DE USUARIO ARNU18GV1A4 LG

Lea este manual detenidamente antes de utilizar el aparato y guárdelo como referencia para el futuro. El trabajo de instalación debe realizarse conforme a los estándares de cableado nacionales por el personal autorizado.

Este equipo debe estar provisto de un conductor de suministro que cumpla con la regulación nacional.

Traducción de las instrucciones originales (R410A/R32)

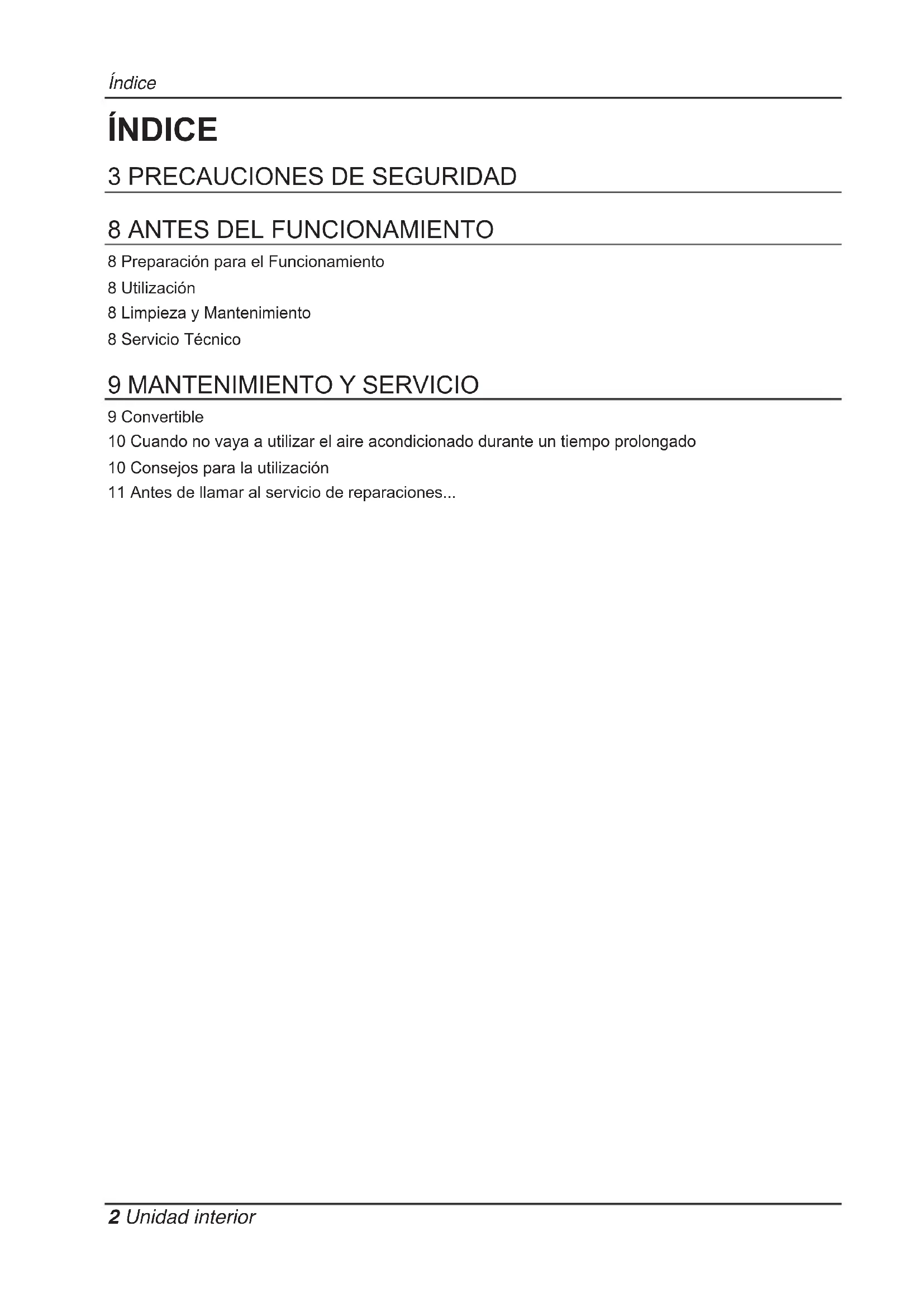

ÍNDICE

3 PRECAUCIONES DE SEGURIDAD

8 Preparación para el Funcionamiento 8 Utilización 8 Limpieza y Mantenimiento 8 Servicio Técnico

9 Convertible 10 Cuando no vaya a utilizar el aire acondicionado durante un tiempo prolongado 10 Consejos para la utilización 11 Antes de llamar al servicio de reparaciones...

Precauciones de seguridad

Los siguientes símbolos se muestran en las unidades interiores y exteriores.

i	Lea las precauiones en este manual cuidadosamente antes de operar la unidad.		Este aparato está lleno de refrigerante inflamable (R32).
	Este=simbolo indica que el Manual de uso debe leerse atentamente.		Este=simbolo indica que el personal de service debe Manipular este equipo según lo indicado en el Manual de instalación.

Las siguientes instrucciones de seguridad tienen por objetivo evitar riesgos imprevistos o daños derivados de un funcionamiento bajo el control del operativo.

Las instrucciones se dividen en "ADVERTENCIAS" y "PRECAUCIONES", como se describe a continuación.

Este símbolo se muestra para indicar cuestiones y acciones que puedan suponer un riesgo. Lea con atención la parte señalada con este símbolo y siga las instrucciones a fin de evitar riesgos. ADVERTENCIA

Indica que, de no seguirse las instrucciones, puede producirse lesiones graves o la muerte.

PRECAUCIÓN

Indica que, de no seguirse las instrucciones, puede producirse lesiones menos graves o daños en el aparato.

ADVERTENCIA

Instalación

• No utilice un interruptor automático defectuoso o de valor nominal inferior al correspondiente. Utilice un circuito específico para este aparato.
• Existe riesgo de incendio o descarga eléctrica.
• Para trabajos eléctricos, póngase en contacto con el distribuidor, vendedor, personal técnico cualificado o centro de asistencia técnica autorizada.
• No desmonte ni repare el aparato. Existe riesgo de incendio o descarga eléctrica. Realice siempre la conexión del aparato a tierra.
• Existe riesgo de incendio o descarga eléctrica.
• Instale correctamente el panel y la cubierta de la caja de control.
• Existe riesgo de incendio o descarga eléctrica.
• Instale siempre un circuito y un interruptor específico.
• Un cableado o instalación inadecuados pueden provocar un incendio o una descarga eléctrica.
• Utilice el interruptor o fusible de valor nominal adecuado.
• Existe riesgo de incendio o descarga eléctrica.
• No modifique ni extienda el cable de alimentación.
• Existe riesgo de incendio o descarga eléctrica.
• No instale, retire ni vuelva a instalar la unidad por sí mismo (cliente).
• Existe riesgo de incendio, descarga eléctrica, explosión o lesiones.
• Tenga cuidado al desembalar e instalar el aparato.
• Los bordes afilados podrían provocar lesiones. Tenga especial cuidado con los bordes de la caja y las aletas del condensador y evaporador.
• Para la instalación, póngase siempre en contacto con su vendedor o centro de asistencia técnica autorizado.
• Existe riesgo de incendio, descarga eléctrica, explosión o lesiones.
• No instale el aparato en una superficie de instalación insegura.
• Podría causar lesiones, accidentes o daños en el aparato.
• No encienda el disyuntor ni la alimentación en caso de que el panel frontal, el gabinete, la cubierta superior o la cubierta de la caja de control se hayan extraído o abierto.
• De lo contrario, podría producirse un incendio, una descarga eléctrica, una explosión o incluso la muerte.
• Asegúrese de que el soporte de instalación no se deteriore con el tiempo.
• Si el soporte cae, el aire acondicionado también puede caer, causando daños materiales, avería del aparato y lesiones personales.
• Utilice una bomba de vacío o gas inerte (nitrógeno) cuando proceda a pruebas de escape o purga de aire. No comprima ni el aire ni el oxígeno, ni utilice gases inflamables. En caso contrario, podría causar un incendio o una explosión.
• Existe riesgo de muerte, lesión, incendio o explosión.
• El equipo debe almacenarse en un área bien ventilada donde el tamaño del espacio corresponda al área especificada para la operación. (para R32)
• Los conductos conectados al aparato no deben contener ninguna fuente de ignición. (para R32)
• El equipo debe almacenarse en un espacio sin fuentes de encendido que operen continuamente (por ejemplo: llamas abiertas, un equipo que opere a gas o un calentador eléctrico operativo).
• Mantenga las aberturas de ventilación necesarias libres de obstáculos.

Operación

• Asegúrese de que el cable de alimentación no pueda estirarse o dañarse durante el funcionamiento.
• Existe riesgo de incendio o descarga eléctrica.
• No coloque nada sobre el cable de alimentación.
• Existe riesgo de incendio o descarga eléctrica.
• No toque (ni maneje) el aparato con las manos mojadas.
• Existe riesgo de incendio o descarga eléctrica.
• No coloque una estufa ni otros aparatos cerca del cable de alimentación.
• Existe riesgo de incendio y descarga eléctrica.
• No permita que entre agua en las piezas eléctricas.
• Existe riesgo de incendio, avería del aparato o descarga eléctrica.
• No almacene ni utilice gas inflamable o combustibles cerca del aparato.
• Existe riesgo de incendio o avería del aparato.
• No utilice el aparato en un espacio cerrado durante un período prolongado de tiempo.
• Podría producirse una falta de oxígeno.
• Si hay fugas de gas, apague el gas y abra una ventana para ventilar antes de encender el aparato.
• No utilice el teléfono ni encienda o apague los interruptores. Existe riesgo de explosión o incendio.
• Si oye algún ruido extraño, huele o ve salir humo del aparato, desconecte el interruptor automático o desconecte el cable de alimentación.
• Existe riesgo de incendio o descarga eléctrica.
• Detenga el funcionamiento y cierre la ventana en caso de tormenta o huracán. Si es posible, retire el aparato de la ventana antes de que llegue el huracán.
• Existe riesgo de daños materiales, avería del aparato o descarga eléctrica.
• No abra la parrilla de entrada del aparato mientras esté en funcionamiento. (No toque el electrostático, si la unidad dispone del mismo).
• Existe riesgo de lesiones personales, descarga eléctrica o avería del aparato.
• Si el aparato se moja (inundado o sumergido), póngase en contacto con un centro de asistencia técnica autorizado.
• Existe riesgo de incendio o descarga eléctrica.
• Tenga cuidado de que no entre agua en el aparato.
• Existe riesgo de incendio, descarga eléctrica o daños en el aparato.
• Ventile el aparato de vez en cuando si lo utiliza con una estufa, etc.
• Existe riesgo de incendio o descarga eléctrica.
• Desconecte la alimentación principal al limpiar o realizar el mantenimiento del aparato.
• Existe riesgo de descarga eléctrica.
• Asegúrese de que nadie se siente o apoye sobre la unidad exterior.
• Podrían producirse lesiones.
• No deje funcionar el aire acondicionado durante mucho tiempo cuando la humedad sea muy alta y haya una puerta o ventana abierta.
• Podría condensarse la humedad y mojar o dañar el mobiliario.
• No encienda el disyuntor ni la alimentación en caso de que el panel frontal, el gabinete, la cubierta superior o la cubierta de la caja de control se hayan extraído o abierto.
• De lo contrario, podrá producirse un incendio, una descarga eléctrica, una explosión o incluso la muerte.

PRECAUCIÓN

Instalación

• Compruebe siempre las fugas de gas (refrigerante) después de la instalación o reparación del aparato.
• Niveles bajos de refrigerante pueden producir una avería del aparato.
• Instale la manguera de drenaje para asegurarse de que el agua se drena correctamente.
• Una mala conexión puede causar fugas de agua.
• Instale el aparato bien nivelado.
• Para evitar vibraciones o fugas de agua.
• Levante y transporte el aparato entre dos o más personas.
• Evite lesiones personales.
• En caso de fugas de gas inflamable, cierre la válvula del gas y abra las ventanas para ventilar la habitación antes de encender el producto. No utilice el teléfono ni encienda o apague interruptores. Existe riesgo de explosión o incendio. (para R32)
• El equipo debe almacenarse en una forma que prevenga que ocurra un daño mecánico.
• No instale el aparato en lugares donde el ruido y el aire caliente procedentes de la unidad exterior puedan molestar a los vecinos.
• Podría causar un problema a sus vecinos.

Operación

• No se exponga directamente al aire frío durante largos periodos de tiempo. (No se siente en la corriente de aire).
• Podría ser perjudicial para su salud.
• No utilice este aparato para fines específicos, como la conservación de alimentos, obras de arte, etc. Se trata de un aire acondicionado de consumo, no de un sistema de refrigeración de precisión.
• Existe riesgo de daños o pérdidas materiales.
• No bloquee la entrada ni la salida del flujo de aire.
• Podría causar una avería en el aparato.
• Utilice un paño suave para limpiar. No utilice detergentes abrasivos, disolventes, etc.
• Existe riesgo de incendio, descarga eléctrica o daños en las partes de plástico del aparato.
• No toque las partes de metal del aparato al sacar el filtro del aire. ¡Son muy afiladas!
• Existe riesgo de lesiones personales.
• No se suba ni coloque nada sobre el aparato. (unidades exteriores)
• Existe riesgo de lesiones personales y avería del aparato.
• Inserte siempre el filtro correctamente. Limpie el filtro cada dos semanas o más a menudo, si fuera necesario.
• Un filtro sucio reduce la eficacia del aire acondicionado y puede producir un funcionamiento defectuoso o daños.
• No introduzca las manos u otros objetos en la entrada o salida del aire acondicionado cuando el aparato esté en funcionamiento.
• Hay partes afiladas y móviles que podrían producir lesiones personales.
• No beba el agua que drena el aparato.
• No es potable y puede causar graves problemas en la salud.
• Utilice un taburete o escalera firme cuando limpie o realice el mantenimiento del aparato.
• Tenga cuidado y evite lesiones personales.
• El servicio debe realizarse solo como recomienda el fabricante del equipo. El mantenimiento y la reparación que requieran la asistencia de otro personal adiestrado debe llevarse a cabo bajo la supervisión de la persona competente en el uso de refrigerantes inflamables. (para R32)
• Este aparato no debe ser utilizado por personas (incluidos niños) cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, a menos que cuenten con las instrucciones o la supervisión de la persona responsable de su seguridad. No deje desatendidos a los niños cuando estén jugando con el aparato.
• Este aparato puede ser utilizado por niños a partir de 8 años y personas con disminución de sus capacidades físicas, sensoriales o mentales si lo hacen bajo supervisión o tras haber recibido instrucciones para un uso seguro y habiendo comprendido los posibles peligros. No permita a los niños jugar con este aparato. No permita a los niños realizar la limpieza o mantenimiento de usuario sin vigilancia.
• Si el cable de alimentación está dañado, deberá ser sustituido por el fabricante, su agente de servicios o personal con la cualificación necesaria para evitar peligros.
• No toque la tubería de refrigerante ni la tubería de agua ni ninguna pieza interna, mientras la unidad esté funcionando o inmediatamente después de la operación.
• Puede causar quemaduras o congelaciones.

Preparación para el funcionamiento

1. Para la instalación del aparato, póngase en contacto con un especialista.
2. Utilice un circuito específico.

Utilización

1. Quedar expuesto al flujo directo del aire durante un prolongado espacio de tiempo puede resultar perjudicial para su salud. Las personas (así como animales o plantas) no deben quedar expuestos a este flujo directo durante mucho tiempo.
2. Debido a la posibilidad de que se produzca una escasez de oxígeno, ventile la habitación cuando se utilice el aparato al mismo tiempo que estufas u otros aparatos de calefacción.
3. No utilice este acondicionador de aire para otros fines distintos a los especificados (por ejemplo, para el mantenimiento de dispositivos de precisión, para conservar alimentos, para animales o plantas y objetos de arte). Tales usos podrían ser perjudiciales para todos ellos.

Limpieza y Mantenimiento

1. Cuando desmonte el filtro, no toque las partes metálicas de la unidad. Cuando se manipulan cantos metálicos afilados se pueden provocar heridas.
2. No utilice agua para limpiar el interior del acondicionador de aire. La exposición al agua puede destruir el aislamiento, lo que podrá provocar descargas eléctricas.
3. Cuando limpie la unidad, asegúrese primero de que el aparato y el interruptor automático están desconectados. El ventilador gira a velocidades muy altas durante el funcionamiento. Existe la posibilidad de provocar lesiones si se pone en marcha la unidad accidentalmente cuando se están limpiando las partes internas de la unidad.

Servicio Técnico

Para trabajo de reparación y mantenimiento, póngase en contacto con su concesionario del servicio técnico autorizado.

Mantenimiento y servicios

Convertible

PRECAUCIÓN

Antes de efectuar cualquier operación de mantenimiento, apague el interruptor principal del sistema.

Rejilla, alojamiento y control remoto

Apague el sistema antes de limpiar. Para la limpieza, use un paño suave y seco. No utilice blanqueador ni abrasivos.

NOTA: El cable de energía debe ser desconectado antes de limpiar la unidad interna.

• Nunca utilice ninguno de los siguientes:
• Agua caliente de más de 40°C: puede causar deformación y/o decoloración.
• Sustancias volátiles: pueden dañar la superficie del aire acondicionado.

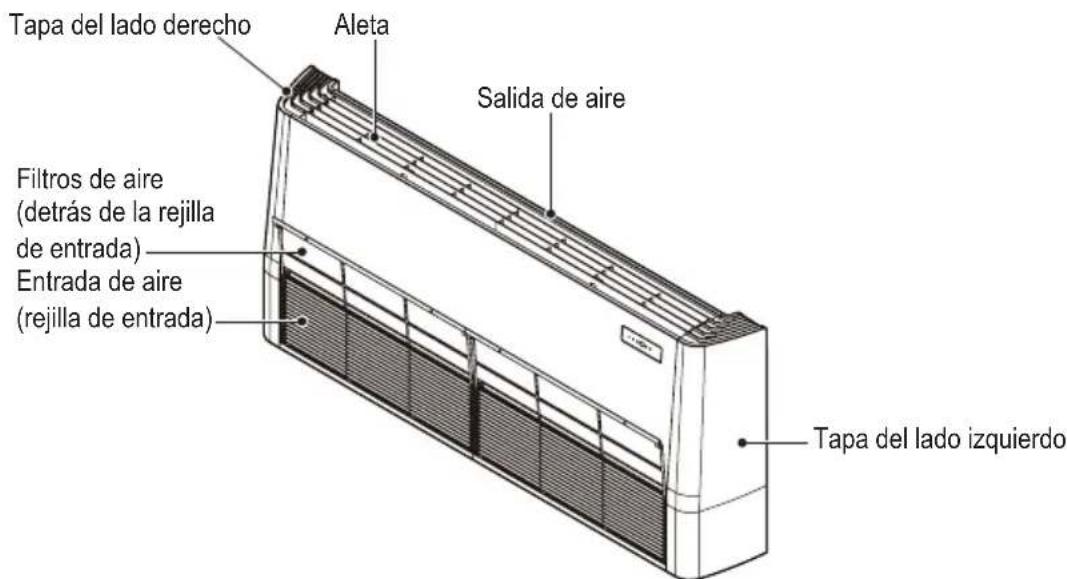

Filtros de aire

Los filtros de aire detrás de la rejilla delantera deben ser comprobados y limpiados cada 2 semanas o más frecuentemente si es necesario.

1. Levante el panel de acceso frontal y tire ligeramente de la lengüeta del bajo hacia adelante para extraer el bajo.
2. Limpie el filtro con una aspiradora o agua tibia con un poco de jabón.
3. Si la suciedad es conspicua, lavar con una solución de detergente en agua tibia.
4. Si se utiliza agua caliente (50 °C o más), se puede deformar.
5. Después de lavar con agua, secar bien en la sombra.
6. Reinstalar el filtro de aire.

Cuando no vaya a utilizar el aire acondicionado durante un tiempo prolongado

Cuando no vaya a ser utilizado durante un tiempo prolongado.

Ponga en marcha el aire acondicionado con la siguiente configuración durante 2 o 3 horas.

• Tipo de funcionamiento: Modo de funcionamiento del ventilador.
• Esto ayudará a secar los mecanismos internos.

Desactive el disyuntor cuando no vaya a utilizar el aire acondicionado durante un tiempo prolongado.

Podría ensuciarse y provocar un incendio.

Información de uso

Los filtros de aire y su factura de electricidad. Si los filtros de aire se atascan con el polvo, la capacidad de refrigeración disminuirá y el 6% de la electricidad consumida por el aire acondicionado se desperdiciará.

Cuando vaya a utilizar de nuevo el aire acondicionado.

Limpie el filtro de aire y colóquelo en la unidad interior.

Compruebe que la entrada y la salida de aire de la unidad interior/exterior no estén obstruidas.

Compruebe que el cable de tierra esté conectado correctamente. Puede que esté conectado al lado de la unidad interior.

Consejos para la utilización

No sobreenfríe la habitación.

Esto no es bueno para la salud y desperdicia electricidad.

Asegúrese de cerrar bien las puertas y ventanas.

Evite, en la medida de lo posible, que haya puertas y ventanas abiertas para mantener el aire frío en la habitación.

Mantenga cerradas las persianas y cortinas.

No deje que entre luz solar directamente en la habitación cuando el aire acondicionado esté funcionando.

Limpie regularmente el filtro de aire.

La obstrucción del filtro de aire disminuye la corriente de aire y los efectos de la refrigeración y deshumidificación. Límpielos al menos una vez cada dos semanas.

Mantenga uniforme la temperatura ambiente.

Ajuste la dirección de la corriente de aire vertical y horizontal para garantizar una temperatura uniforme en la habitación.

Ventile la habitación de vez en cuando.

Dado que las ventanas están cerradas, es conveniente abrirlas y ventilar la habitación de vez en cuando.

Antes de llamar al servicio de reparaciones...

Consejos para la localización de fallos: ¡ahorre tiempo y dinero!

Compruebe lo siguiente antes de llamar al servicio de reparaciones... Si el fallo persiste, póngase en contacto con su distribuidor.

El aire acondicionado no funciona	La habitación tiene un olor peculiar.	Parece que hay una fuga de condensation del aire acondicionado.	El aire acondicionado no funciona durante los 3关键时刻 sugintas a su puesta en marcha.
·¿Ha cometidoalgún error en el uso del temporizador? ·Se ha fundido el fusible o ha alterado el disyuntor del circuito?	·Compruebe que las paredes, alfombras, muebles o ropa de la habitación no huelen a humedad.	·La condensation se produce cuando la corriente de aire del aire acondicionado enfría el aire caliente de la habitación.	·Se tratadel protector del mecanismo. ·Espereunos tres horas y se pondrá en marcha.
No enfiña o calenta correctamente.	El aire acondicionado funciona con mucho ruido.	Se oye un chasquido.	El visualizador del mando a distancia no se ve apenas o en absoluto.
·¿Está el filtrosucio? Lea las instrucciones para la limpieza del filtró. ·Puede que la habitación estuviera muy caliente cuando encendió la primera vez el aire acondicionado. Deje-algún tiempo para que se enfié. ·¿Ha establecidocorrectamente la temperatura? ·¿Están obstruidos los respiradores de entrada y calidad de aire de la unidad interior?	·Un ruido semejante al agua corriendo. - Este es el sentido del freón que fluye bajo de la unidad de aire acondicionado. ·Un ruido semejante al del aire comprimido expulsado a la atmósfera. - Este es el sentido del agua durante la deshumidificación que se efectúa bajo de la unidad de aire acondicionado.	·Este sonido se produce por la expansión / restricción del panel delantero, etc., motivada por los Cambios de temperatura.	·¿Tiene pocas pilas? ·¿Están las pilas colocadas con los polos (+) y (-) en la dirección opuesta?

NOTA

• Resistente al agua: El lado exterior de este aparato es RESISTENTE AL AGUA. El lado interior no es resistente al agua y no deberá ser expuesto a un exceso de agua.

MANUAL DE USO

ACONDICIONADOR DE AIRE
