BEDIENUNGSANLEITUNG HIF1993BT ROADSTAR

- Ihr neues Gerät wurde unter Beachtung der strengen ROADSTAR Qualitätsvorschriften gefertigt. Wir danken Ihnen für den Kauf unseres Produktes und wünschen Ihnen optimalen Hörgenuss. Bitte lesen Sie diese Bedienungsanleitung durch, und heben Sie sie auf, um jederzeit darin nachschlagen zu können.

DE - Schrauben Sie die TRANSIT-SCHRAUBEN im gegen den Uhrzeigersinn, bevor Sie den Plattenspieler benutzen.

GERMAN (Anpassung Plattenspieler)

Um sicherzustellen, dass der Plattenteller Schallplatten mit unterschiedlichen Eigenschaften abspielt, muss das mit SERVICE (27) gekennzeichnete Loch (neben der Schraube) an der inneren Schraube des Plattentellers eingestellt werden.

Wenn der Plattenspieler vor dem Plattenende stoppt, muß man einen Schraubenzieher benutzen, um die Schrauben im Loch im Uhrzeigerzinn einzudrehen. Wenn die Platte noch nicht völlig wiedergegeben wird, muß man die Wiedergabe stoppen und noch in 45° im aufschrauben Uhrzeigersinn drehen. Wiederholen bis der Plattenspiel- er die komplette Platte wiedergibt. Danach kehrt sich der Arm in Ausgangsstelle.

Wenn der Plattenspieler nicht stoppt und auch nach voller Plattenwiedergabe weiter läuft, muß man einen Schraubenzieher benutzen, um die Schraube um 45° gegen den Uhrzeigersinn einzudrehen. Wenn die Platte noch nicht völlig wiedergegeben wird, muß man erneut in 45° gegen Uhrzeigersinn drehen. Wiederholen bis der Plattenspieler die komplette Platte wiedergibt. Danach kehrt sich der Arm in Ausgangsstelle.

1. USB-BUCHSE
2. POWER (EIN/AUS SCHALTEN)
3. LAUTSTÄRKE REGLER
4. FUNCTION TASTE
5. RECORD (AUFNAHME TASTE)
6. LCD DISPLAY
7. BLUETOOTH
8. FM RADIO
9. CD / USB
10. TAPE (KASSETTE)
11. PHONO/AUX IN
12. CD LAUFWERK
13. PLAY / PAUSE: Drücken Sie die Taste um die Wiedergabe zu starten. Drücken Sie die Taste wiederholt um die Wiedergabe zu pausieren und erneut um die Wiedergabe vortzusetzen.
14. STOP: Drücken Sie die Taste, um die Wiedergabe zu stoppen.
15. SKIP - / REWIND: Drücken Sie Taste um zur vorheringen Wiedergabe zu gelangen. Halten Sie die Taste gedrückt um die Wiedergabe zurück zu spulen.
16. SKIP + / FAST FORWARD: Drücken Sie Taste um zur nächsten Wiedergabe zu gelangen. Halten Sie die Taste gedrückt um die Wiedergabe vor zu spulen.
17. PLAY-MODE: Drücken Sie die Taste wiederholt um den Wiedergabe Modus zu ändern (Repeat, Random).
18. OPEN / CLOSE CD DOOR (CD FACH ÖFFNEN / SCHLIESSEN)
19. TUNING REGLER
20. LAUTSPRECHER
21. TAPE FORWARD / EJECT (KASSETTE SCHNELLER VORWÄRTS- / AUSWURF-KNOPF): Betätigen Sie die Taste halb um vor zu spulen. Drücken Sie die Taste komplett um die Kassete auszugeben.
22. KASSETTEN LAUWERK
23. ANTENNEN EINGANG
24. NETZKABEL
25. RCA LINE IN KOPFHÖRERAUSGANG
26. PLATTENTELLER
27. SERVICE-ÖFFNUNG
28. TON ARM
29. TON ARM KLEMME
30. LIFTHEBEL
31. GESCHWINDIGKEITSWAHLSCHALTER (33/45/78rpm)

FERNBEDIENUNG

- / + 10 TRACK

PROGRAM TASTE

DELETE (LÖSCHEN-TASTE)

RANDOM (ZUFALLS-TASTE)

ANWEISUNGEN - Alle Sicherheits- und Betriebshinweise sollten sorgfältig durchgelesen werden, bevor Sie das Radio in Betrieb nehmen.

WARNHINWEISE BEACHTEN - Alle Warnhinweise am Gerät und in den Betriebs-hinweisen sollten befolgt werden.

WASSER UND FEUCHTIGKEIT - Das Gerät sollte nicht in der Nähe von Flüssigkeiten oder in Räumen mit hoher Luftfeuchtigkeit benutzt werden.

BELÜFTUNG - Das Gerät sollte so aufgestellt werden, dass die Luftzirkulation nicht beeinträchtigt wird.

WÄRME - Das Gerät darf nicht in der Nähe von Wärmequellen, wie Heizkörpern, Öfen oder anderen Geräten platziert werden, die Wärme erzeugen.

STROMQUELLE - Das Gerät sollte nur an die Stromversorgung angeschlossen werden, die in der Bedienungsanleitung oder auf dem Gerät angegeben ist.

NETZKABELSCHUTZ - Netzkabel sollten so verlegt werden, dass man nicht auf sie tritt und so, dass sie nicht durch Gegenstände eingeklemmt werden.

EINTRITT VON FREMDKÖRPERN UND FLÜSSIGKEIT - Es ist darauf zu achten, dass keine Objekte auf das Gerät fallen und dass keine Flüssigkeiten durch Öffnungen in das Gehäuse dringen.

BESCHÄDIGUNGEN, BEI DENEN WARTUNG ERFORDERLICH IST

Das Gerät sollte von qualifiziertem Wartungspersonal gewartet werden, wenn:

Das Netzkabel oder der Netzstecker beschädigt wurde;

Gegenstände auf das Radio gefallen oder Flüssigkeiten eingedrungen sind;- Das Gerät Regen ausgesetzt worden ist;

Das Gerät heruntergefallen oder das Gehäuse beschädigt ist;

Das Gerät scheinbar nicht normal funktioniert.

WARTUNG - Der Benutzer sollte nicht versuchen, das Gerät anders, als in der Bedienungsanleitung beschrieben, zu benutzen. Alle Wartungsarbeiten müssen von qualifizierten Servicemitarbeitern durchgeführt werden

Hinweis: Wenn das Display funktioniert nicht ordnungsgemäß oder reagiert nicht auf die Betätigung der Kontrolle, aufgrund einer elektrostatischen Entladung. Ziehen Sie das Netzkabel dann schließen Sie die Stromversorgung einige Sekunden später wieder an.

STROMQUELLEN

WECHSELSTROM: Sie können Ihr tragbares Stereosystem mit Strom versorgen, in die Steckdose an der Wand stecken. Prüfen Sie, dass die Nennspannung des Geräts mit Ihrer lokalen Spannung übereinstimmt.

RADIO BENUTZEN

Drücken Sie die Taste [POWER] (2) um das Gerät Ein zu schalten;

Wählen Sie die gewünschte Audioquelle durch Drücken der [QUELLENTASTE] (7 bis 11) aus; (Detailierte Anweisungen für die verschiedenen Quellen finden Sie in den folgenden Kapiteln);

Verändern Sie die Lautstärke mit dem [LAUTSTÄRKE REGLER] (3) um die Lautstärke an Ihr hörempfinden an zu passen;

Halten Sie die [POWER] Taste (2) gedrückt, um das Gerät aus zu schalten.

Hinweise: Wenn kein Ton ausgegeben wird, schaltet sich das Gerät nach 10 Minuten automatisch aus

RADIO MODUS

Drücken Sie die [FM] Taste (8);

Um den gewünschten Radiosender auszuwählen, Drehen Sie den [TUNING RE-GLER] (19).

Hinweis: Richten Sie die Antenne (23) für einen besseren FM Empfang aus.

SCHALLPLATTEN MODUS

Hinweis: Wenn Sie den Schallplatten Betrieb zum ersten Mal verwenden, schrauben Sie die [TRANSPORTSCHRAUBE] (27) an der oberen rechten Seite des Drehtellers im Uhrzeigersinn rein.

Drücken Sie die [PHONO] Taste (11);

Legen Sie eine Schallplatte auf den Plattenteller auf. Platzieren Sie den Adapter, wenn eine 45er Aufzeichnungen mit 45 U / Min wiedergegen werden soll;

Stellen Sie den [GESCHWINDIGKEITSWAHLSCHALTER] (31) entsprechend der Aufzeichnung auf 33, 45 oder 78 U / min;

Lösen Sie die [TONARMKLEMME] (29) und entfernen Sie den Schutzkappe vom Tonnadelkopf;

Heben Sie den [TONARM] (28) mit dem [LIFTHEBEL] (30) an;

Bewege den [TONARM] (28) an den Anfang der Aufnahme;

Setzen Sie den [TONARM] (28) mit dem [LIFTHEBEL] (30) ab;

Wenn die Wiedergabe beendet ist, kehrt der [TONARM] (28) automatisch zur Tonarmablage zurück und die [PLATTENTELLER] (26) hört auf, sich zu drehen. Um die Wiedergabe manuell anzuhalten, heben Sie den [TONARM] (33) von der Schallplatte und legen ihn auf der Tonarmablage ab.

Hinweis: Stoppen oder drehen Sie den [PLATTENTELLER] (26) nicht manuell.

Wenn das Gerät bewegt bzw. Transportiert wird :

Sichern Sie den [TONARM] (28) mit der [TONARMKLEMME] (29).

Setzen Sie die Schutzkappe auf den Tonnadelkopf (auch bei nichtbenuzung).

Schrauben Sie die [TRANSPORTSCHRAUBE] (27) gegen den Uhrzeigersinn heraus bis ein Wiederstand zu spüren ist (nicht komplett heraus schrauben).

WIEDERGABE EINER CD

Drücken Sie die [CD] Taste (9);

Drücken Sie die Taste [OPEN/CLOSE] (18), um das [CD LAUFWERK] (12) zu öffnen. Legen Sie eine CD mit dem Etikett nach oben zeigend ein;

Schließen Sie das [CD LAUFWERK] (12). Die CD Wiedergabe startet automatisch mit dem ersten Titel.

PROGRAMMIERUNG

Bis zu 99 Titel bei MP3 Wiedergabe und 20 Titel bei herkömmlichen Audio-CDs können programmiert und in beliebiger Reihenfolge abgespielt werden :

Drücken Sie die Taste [STOP] (14) um die Wiedergabe zu stoppen ;

Drücken Sie die Taste [PLAY MODE] (17). Das Display (6) zeigt „P01“ und blinkt;

Drücken Sie die Taste [SKIP -/ +] (15/16) um den gewünschten Titel zu wählen;

Drücken Sie erneut die Taste [PLAY MODE] (17), um den gewünschten Titel im Programmspeicher zu speichern;

Wiederholen Sie Schritte 3 und 4, um weitere Titel in den Programmspeicher einzugeben;

10

Deutsch

Wenn alle gewünschten Titel programmiert wurden, drücken Sie die Taste [PLAY] (13), um CD in der von Ihnen programmierten Reihenfolge abzuspielen.

Hinweis: Drücken Sie zweimal die Taste [STOP] (14), um die programmierte Wiedergabe zu beenden.

Drücken Sie auf der Fernbedienung die Taste [PROG] (33).

WIEDERGABE VON USB

Drücken Sie die [CD/USB] Taste (9);

Stecken Sie eine USB-Stick (max. 32GB) in die [USB BUCHSE] (1);

Drücken und Halten Sie die Taste [FUNCTION] (4) gedrückt, um den USB-Modus auszuwählen; Die Wiedergabe beginnt automatisch mit dem ersten Titel.

PROGRAMMIERUNG

Der PROGRAMMIER-Vorgang ist der gleiche wie der von CD-MP3.

Hinweis: Einige MP3-Player können möglicherweise nicht über den USB-Anschluss wiedergegeben werden.

Um Schäden am USB-stick zu vermeiden, entfernen Sie ihn nur, wenn das Radio ausgeschaltet ist. Die USB Buchse ist nicht zum laden von Smartphones oder Geräten gedacht.

KASSETTEN BETRIEB

Drücken Sie den [TAPE] Taste (10);

Stecken Sie eine Kassette in das [KASSETTEN LAUFWERK] (22);

Hinweis: Die Kassette muss leicht nach oben angeschrägt in das Laufwerk gesteckt werden;

Die Wiedergabe startet automatisch. Drücken Sie während der Wiedergabe die Taste [TAPE FORWARD / EJECT] (21) halb, um das vorspulen zu starten.

Drücken Sie die Taste [TAPE FORWARD / EJECT] (21) erneut kurz, um die Wiedergabe fortzusetzen.

Drücken Sie die Taste [TAPE FORWARD / EJECT] (21) ganz und die Kassette wird ausgeworfen.

BLUETOOTH BETRIEB

Drücken Sie die [BT] -Taste (7), die BT-Anzeige leuchtet auf;

Verbinden Sie Ihr tragbares Bluetooth-Gerät mit der ID Bluetooth, die als "HIF-1993BT"; Sie können jetzt die Musik auf den HIF-1993BT übertragen.

Hinweis: Die Musiksteuerung (Wiedergabe, Pause usw.) muss von Ihrem ext Gerät.

AUX-IN BETRIEB

Drücken Sie die [PHONO/AUX] Taste (11);

Verwenden Sie ein männliches 3,5-mm-Klinkenkabel (nicht im Lieferumfang enthalten), um ein externes Audiogerät an die AUX-IN-Buchse (25) anzuschließen;

Die Musikbedienung (Wiedergabe, Pause usw.) muss von Ihrem externen Gerät aus durchgeführt werden.

USB AUFNAHME

Anmerkung:

Während des Kodierungsmodus wird kein Songtitel aufgenommen.

Um Schäden am USB-Stick zu vermeiden, entfernen Sie ihn nur, wenn das Radio

ausgeschaltet ist.

VON BLUETOOTH, PHONO, KASSETTE UND AUX:

Stecken Sie den USB-Stick in die [USB BUCHSE] (1);

Führen Sie die normale Wiedergabe des Titels durch, den Sie kodieren und aufnehmen möchten;

Drücken und halten Sie zweimal die Taste [RECORD] (5), um mit der Codierung zu beginnen. Das Display zeigt "REC" und blinkt;

Um die Aufnahme zu beenden drücken Sie die Taste [STOP] (14).

VON CD

Schließen Sie den USB-Stick an den [USB PORT] (1) an;

Führen Sie die normale Wiedergabe des Tracks durch, den Sie kodieren und aufnehmen möchten;

Halten Sie die [RECORD]-Taste (5) während der Wiedergabe des gewünschten Tracks gedrückt.

Drücken Sie die Taste I<< oder >>I, um ONE/DLR(FOLDER)/ALL zu wählen.

Drücken Sie die [RECORD]-Taste erneut. Die Wiedergabe wird automatisch gestoppt und neu gestartet und im oberen Teil des Displays (6) blinkt "USB". Die Kodierung wird jetzt durchgeführt.

Drücken Sie die Taste [STOP] (14), um die Aufnahme des Tracks zu beenden.

LÖSCHEN SIE LIEDER VOM USB-GERÄT

Führen Sie die normale Wiedergabe des Tracks durch, den Sie löschen möchten.

Drücken Sie während der Wiedergabe des Tracks, den Sie löschen möchten, die Taste [DELETE] (34) auf der Fernbedienung.

Drücken Sie die Taste I<< oder >>I, um ONE/FOLDE/ALL zu wählen.

Drücken Sie erneut die Taste [RECORD]. Die Spur(en) werden gelöscht.

SPLIT TRACK FUNKTION FÜR USB AUFNAHME VON SOURCE

Manuelle Aufteilung: Während der USB-Codierung blinkt das USB-Symbol im Display. Wenn eine neue Spur benötigt wird, halten Sie die [PLAY.MODE]-Taste am Gerät oder die [PROG]-Taste auf der Fernbedienung gedrückt, auf dem Display wird "TS" angezeigt. Dann stoppt das Gerät die Aufnahme kurz und setzt sie wieder fort. Es wurde eine neue Datei erstellt.

Auto-Split: Wählen Sie vor der Codierung die Audioquelle und halten Sie dann die Taste [PLAY.MODE] am Gerät oder die Taste [PROG] auf der Fernbedienung gedrückt, um T-N(ON)/F(OFF) einzustellen. Wenn TS auf ON eingestellt ist und die USB-Codierung gestartet wird, erkennt das Gerät automatisch die stille Stelle zwischen den einzelnen Tracks und erstellt eine neue Datei, um mit der Codierung des nächsten Tracks zu beginnen. Während der Codierung werden REC und T-N abwechselnd angezeigt.

HINWEIS Auto-Split: Einige Sekunden des Beginns des nächsten Tracks werden möglicherweise nicht aufgezeichnet, da das Gerät einige Sekunden benötigt, um eine neue Datei auf dem USB/SD zu erstellen: Außerdem kann es vorkommen, dass einige Musikproduzenten absichtlich stille Abschnitte innerhalb eines Tracks hinzufügen. Dies kann dazu führen, dass das Gerät diesen stillen Teil als Pause zwischen den Tracks betrachtet und einen neuen Track auf der Aufnahme erstellt.

HINWEIS für Auto-Split: Während der USB/SD-Aufnahme von einem Plattenspieler/einer Kassette stoppt der Plattenspieler/Kassettenspieler kurzzeitig, wenn das Gerät

12

Deutsch

eine bestimmte stille Stelle erkannt hat. Der Plattenspieler/Kassettenspieler nimmt den Betrieb wieder auf, sobald das USB/SD-Gerät mit der Erstellung einer neuen Aufnahmedatei begonnen hat.

TECHNISCHE DATEN

Stromversorgung: AC 230V \~ 50Hz.

Stromverbrauch im Standby-Modus: 0,7W

Standby-Zeit 15 min

Radiofrequenzbereich

FM: 87.5 - 108 MHz.

Lautsprecher

ausgangsleistung: 2 x 2.5 Wrms

Allgemeine

Aux-In: RCA

Maximale abgestrahlte Leistung: 2.5 mW (4dBm) (Bluetooth).

USB: USB 2.0 / 64Gb max

Ausführung und Spezifikationen unterliegen unangekündigten Änderungen.

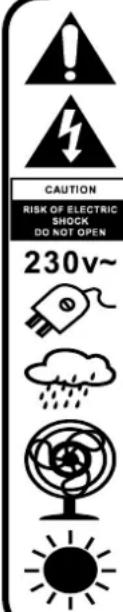

SICHERHEITSHINWEISE

Das Ausrufszeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen (Service) in diesem Handbuch hin, die unbedingt zu befolgen sind.

Um die Gefahr elektrischer Schläge auszuschliessen, Gehäuse auf keinen Fall abnehmen.

Im Innem befinden sich keine vom Benutzer selbst instandsetz-baren Teile. Reparaturen dürfen nur von einer autorisierten Fachwerkstatt durchgeführt werden.

Dieses Gerät ist für 230V \~ 50Hz Netzspannung ausgelegt. Bei längerer Nichtbenutzung des Geräts ziehen Sie den Stecker aus der Steckdose.

Setzen Sie das Gerät weder Feuchtigkeit noch Regen aus.

Schalten Sie das System erst dann ein, wenn Sie alle Verbindungen genau geprüft haben.

Stellen Sie das Gerät so auf, dass immer eine ungestörte Frischluftzufuhr sichergestellt ist. Es ist zum beispiel keinesfalls auf Teppiche und in der Nähe von Gardinen zu stellen oder in Bücherregale einzubauen.

Setzen Sie das Gerät weder direkter Sonneneinstrahlung noch Wärmequellen aus.

Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Entsorgen Sie dieses Gerät bitte getrennt von anderen Abfallen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Mül besei gung zu schaden. Recyceln Sie das Gerät, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Private Nutzer sollten den Händler, bei dem das Produkt gekauft wurde, oder die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerät auf umweltfreundliche Weise recylen können. Gewerbliche Nutzer sollten sich an Ihren Lieferanten wenden und die Bedingungen des Verkaufsvertrags konsultieren. Dieses Produkt darf nicht zusammen mit anderem Gewerbemüll entsorgt werden.

CONTRÔLE DE POSITION

Roadstar Management SA erklärt hiermit, dass das Funkgerät vom Typ HIF-1993BT der Richtlinie 2014/53 / EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://roadstar.com/images/ce/HIF-1993BT.pdf oder durch Scannen des folgenden QR-Codes.

Die Firma "Roadstar" garantiert - durch die eigene Organisation und mit den hier nachstehend im Detail aufgeführten Modalitäten - die korrekte Funktionsweise und die Einwandfreiheitder Produkte mitder Markenbezeichnung "Roadstar". Sollte ein Produkt nicht korrekt funktionieren oder Herstellungsfehleraufweisen, wird "Roadstar" mit dem eigenen Vertriebsnetz oder durch den eigenen Vertrieb für die Reparatursorgenoder wenn nicht möglich, für- den Ersatz des Produktes. Die Garantiezeit ist in Übereinstimmung mit der Direktive 99/44/CEder Europäischen Union. Für alle nicht Mitgliedsstaaten der EU, gilt die jeweils lokale gesetzlich vorgeschriebene Garantiezeit. Ausgeschlossen von der Garantie sind Verschleißteile, ästhetische Teile, Produkte mitbeschädigtem Garantiesiegel oder nicht lesbarerSeriennummer, sowie die Schäden, die zufällig durch Fahrlässigkeit, unzulässigen Gebrauch, durch den Gebrauch von nicht originalenErsatzteilen, ungeeigneter Verpackung oder ausirgen deinem Grundverursacht werden, der den "Roadstar" Produkten nicht zu zuschreiben sind. Diese "Garantie" beeinträchtigt nicht die Rechte des Verbrauchers gemässderDirektive 99/44/CE. Weitere Informationen finden Sie im Internet unterderAdresse www.roadstar.com oder richten Sie Ihre Anfragen bitte an die E-Mail Adresse [e-mail].
