TTR635WD - Plattenspieler ROADSTAR - Kostenlose Bedienungsanleitung

Marke	Roadstar
Modell	TTR635WD
Produkttyp	Plattenspieler mit UKW-Radio und AUX-Eingang
Stromversorgung	AC 230V ~ 50Hz
Radiofrequenzen	UKW 87,5 – 108 MHz
Abspielgeschwindigkeiten	33, 45, 78 U/min
Funktionswahlschalter	UKW, PHONO, AUX
Lautstärkeregelung	Drehknopf
Automatische Abschaltung	Nach 10 Minuten ohne Ton
Tonarm	Mit Hebel und automatischer Rückführung am Plattenende
EP-Adapter	Für 17-cm-Schallplatten
AUX-Eingang	3,5-mm-Klinkenbuchse
UKW-Antenne	Ausziehbare Teleskopantenne
Lautsprecher	Integriert
Transportsicherungsschraube	Vorhanden, vor dem ersten Gebrauch herausschrauben
Schutz für die Abtastnadel	Abnehmbare Schutzkappe
Sicherheitshinweise	Gehäuse nicht öffnen, Feuchtigkeit vermeiden, von Wärmequellen fernhalten
Pflege	Mit einem trockenen Tuch reinigen, keine flüssigen Reinigungsmittel verwenden
Reparierbarkeit	Reparaturen nur von qualifiziertem Fachpersonal durchführen lassen
Entsorgung	Nicht mit dem Hausmüll entsorgen, gemäß den örtlichen Vorschriften recyceln

Häufig gestellte Fragen - TTR635WD ROADSTAR

Wie schließe ich das Gerät an das Stromnetz an?

Schließen Sie das Netzkabel (1) an eine Steckdose 230V~50Hz an. Überprüfen Sie, ob die Nennspannung der örtlichen Netzspannung entspricht.

Wie schalte ich das UKW-Radio ein?

Drücken Sie [POWER] (2), stellen Sie den Funktionswahlschalter (5) auf UKW, und stimmen Sie den gewünschten Sender mit den Tasten [SYNTONISATION +/-] (9) ab. Für besseren Empfang richten Sie die Antenne (3) aus.

Wie benutze ich den Plattenspieler zum ersten Mal?

Drehen Sie die Transportsicherungsschraube (6) auf der Oberseite des Plattenspielers heraus. Stellen Sie den Wahlschalter (5) auf 'PHONO'. Legen Sie eine Schallplatte auf den Teller. Wählen Sie die Geschwindigkeit (33, 45 oder 78 U/min) mit dem Wahlschalter (8). Lösen Sie den Tonarm, entfernen Sie die Schutzkappe der Nadel, heben Sie den Arm mit dem Hebel (7) an und setzen Sie ihn am Anfang der Platte auf. Senken Sie den Arm vorsichtig ab, um die Wiedergabe zu starten.

Wie stoppe ich die Wiedergabe einer Schallplatte?

Heben Sie den Tonarm mit dem Hebel (7) an und setzen Sie ihn auf seine Ablage zurück. Drehen Sie die Platte nicht von Hand.

Kann ich einen MP3-Player an das Gerät anschließen?

Ja, stellen Sie den Funktionswahlschalter (5) auf 'AUX'. Verwenden Sie ein 3,5-mm-Klinkenkabel (nicht im Lieferumfang), um Ihr Gerät an den AUX-IN-Eingang (4) anzuschließen. Die Wiedergabe wird über das externe Gerät gesteuert.

Was tun, wenn das Gerät keinen Ton abgibt?

Das Gerät schaltet sich nach 10 Minuten ohne Tonsignal automatisch aus. Überprüfen Sie die ausgewählte Quelle und die Lautstärke. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Techniker.

Wie pflege ich die Abtastnadel?

Setzen Sie die Schutzkappe immer wieder auf, wenn das Gerät nicht benutzt wird. Reinigen Sie die Nadel bei Bedarf vorsichtig. Vermeiden Sie, die Nadel mit den Fingern zu berühren.

Kann ich das Gerät selbst reparieren?

Nein, das Gerät enthält keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen einem qualifizierten Techniker. Öffnen Sie nicht das Gehäuse.

Wo sollte das Gerät für eine sichere Nutzung aufgestellt werden?

Stellen Sie das Gerät auf eine stabile Oberfläche, fern von Wärmequellen, Feuchtigkeit und direkter Sonneneinstrahlung. Sorgen Sie für ausreichende Belüftung; stellen Sie es nicht auf Vorhänge, Teppiche oder in einen geschlossenen Bücherschrank.

Wie entsorge ich das Gerät am Ende seiner Lebensdauer?

Entsorgen Sie es nicht mit dem Hausmüll. Bringen Sie es zu einer Sammelstelle für Elektro- und Elektronik-Altgeräte oder wenden Sie sich an Ihre Gemeindeverwaltung für die Recycling-Richtlinien.

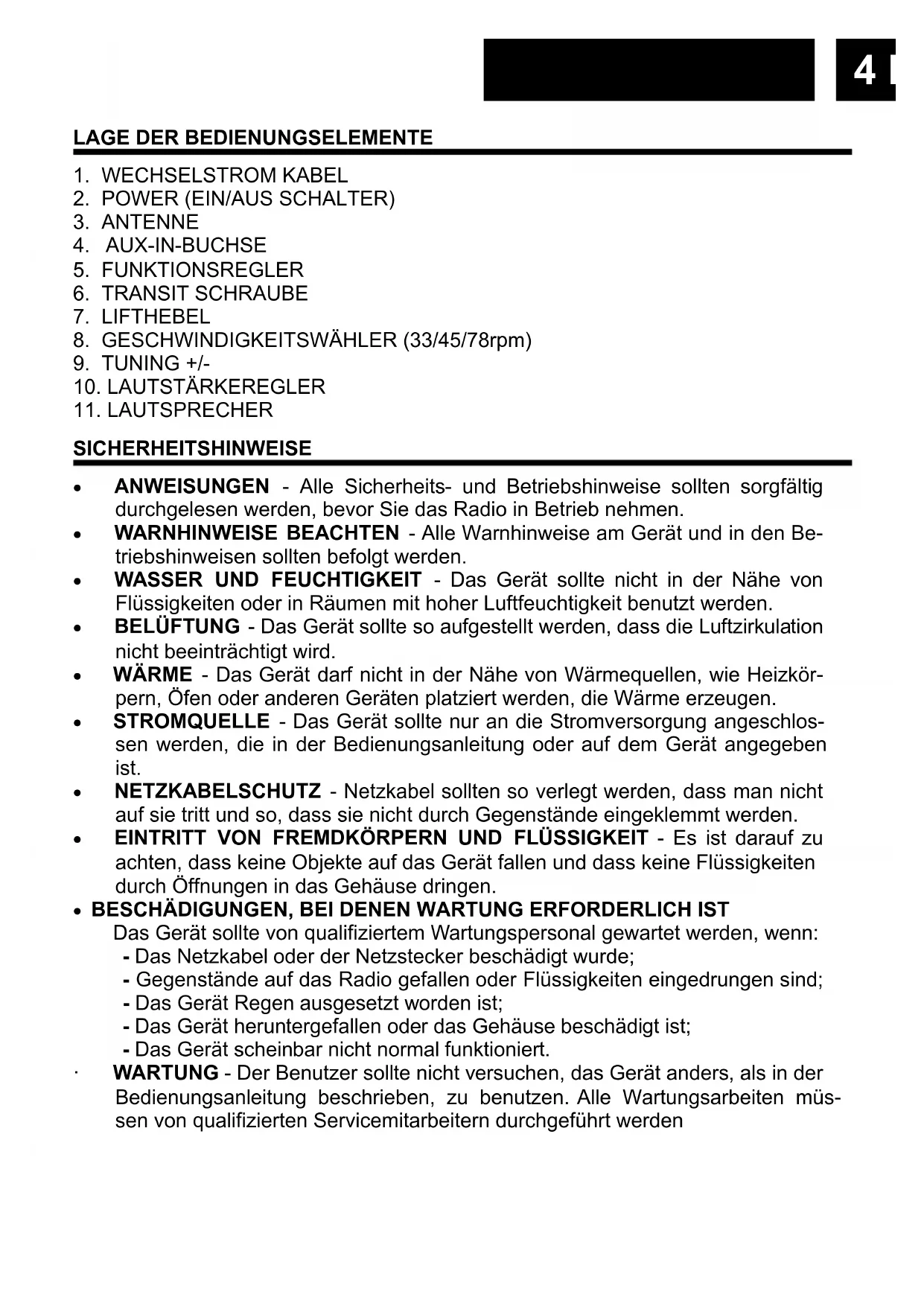

BEDIENUNGSANLEITUNG TTR635WD ROADSTAR

1. WECHSELSTROM KABEL
2. POWER (EIN/AUS SCHALTER)
3. ANTENNE
4. AUX-IN-BUCHSE
5. FUNKTIONSREGLER
6. TRANSIT SCHRAUBE
7. LIFTHEBEL
8. GESCHWINDIGKEITSWÄHLER (33/45/78rpm)
9. TUNING +/-
10. LAUTSTÄRKEREGLER
11. LAUTSPRECHER

SICHERHEITSHINWEISE

ANWEISUNGEN - Alle Sicherheits- und Betriebshinweise sollenn sorgfältig durchgeleen werden, bevor Sie das Radio in Betriebnehmen.
- WARNHINWEISE BEACHTEN - Alle Warnhinweise am Gerät und in den Betriebshinweisen sollen befolgt werden.
WASSER UND FEUCHTIGKEIT - Das Gerät sollte nicht in der Höhe von Flüssigkeiten oder in Räumen mit hoher Luftfeuchtigkeit benutzt werden.
BELUFTUNG - Das Gerät sollte so aufgestellt werden, dass die Luftzirkulation nicht beeinträchtigt wird.
Wärme - Das Gerätarf nicht in der Nähe von Wärmequellen, wie Heizkörpern, Öfen oder anderen Geräten platziert werden, die Wärme erzeugen.
- STROMQUELLE - Das Gerät sollte nur an die Stromversorgung angeschlossen werden, die in der Bedienungsanleitung oder auf dem Gerät angegeben ist.
- NETZKABELSCHUTZ - Netzkabel sollenn so verlegt werden, dass man nicht auf sie tritt und so, dass sie nicht durch Gegenstände eingeklemmt werden.
- EINTRITT VON FREMDKÖRPERN UND FLUSSIGKEIT - Es ist darauf zu achten, dass keine Objekte auf das Gerät fallen und dass keine Flüssigkeiten durch Öffnungen in das Gehäuse dringen.

BESCHÄDIGUNGEN, BEI DENEN WARTUNG ERFORDERLICH IST

Das Gerät sollte von qualifiziertem Wartungspersonal gewartet werden, wenn:

• Das Netzkabel oder der Netzstecker beschädigt wurde;
• Gegenstände auf das Radio gefallen oder Flüssigkeiten eingedrungen sind;
• Das Gerät Regen ausgesetzt worden ist;
• Das Gerät heruntergebnen oder das Gehäuse beschädigt ist;
• Das Gerät scheinbar nicht normal Funktioniert.

WARTUNG - Der Benutzer sollt nicht versuchen, das Gerät anders, als in der Bedienungsanleitung beschrieben, zu benutzen. Alle Wartungsarbeiten müssen von qualifizierten Servicemitarbeitern durchgeführt werden

STROMQUELLEN

WECHSELSTROM: Sie können Ihr tragbares Stereosystem mit Strom versorgen (1), in die Steckdose an der Wand stecken. Prufen Sie, dass die Nennspannung des Geräts mit ihrer lokalen Spannung übereinstimmt.

RADIO BENUTZEN

1. Drücken Sie zum Einsatz die Taste [POWER] (2);
2. Wahlen Sie die gewünschte Audioquelle mit den [FUNKTIONSREGLER] (5);
3. (Bitte beachten Sie detailierte Anweisungen für jeder Quelle in den folgenden Kapiteln);
4. Andern Sie die Lautst. mit den [LAUTSTÄRKEREGLER] (10) auf die gewünschte Pegel;
5. Drücken und halten Sie die Taste POWER zum Ausschalten des Radios gedruckt.

Hinweise: Wenn kein Ton ausgegeben wird, schaltet sich das Gerät nach 10 Minuten automatisch aus

FM RADIOBETRIEB

1. Stellen Sie den [FUNKTIONSREGLER] (5) auf den Modus „FM“;
2. Andern die Funkfrequenz bis zur gewünschte Funktion mit dem [TUNE +/-] (9) ab.

Hinweis: Richten Sie die Antenne (3) für einen besseren Empfang aus.

PLATTENSPIELERBETRIEB

Wenn Sie den Plattenspieler zum ersten Mal benutzen, schrauben Sie die Transportschraube (6) an der oberen rechten Seite des Drehtellers ab

1. Stellen Sie den [FUNKTIONSREGLER] (5) auf den Modus „PHONO“;
2. Legen Sie eine Schallplatte auf die mittlere Spindel des Plattentellers. Legen Sie den Single-Adapter auf die mittlere Spindel, wenn Sie 45rpm Platten abspielen;
3. Stellen Sie den Drehzahl-Wahlschalter (8) auf 33/75 oder 45 U./Min., entsprechend der Schallplatte;
4. Entriegeln Sie die Tonarm-Klemme und entfernen Sie die Schutzklappe von der Wiedergabenadel;
5. Heben Sie den Tonarm mit dem Tonarm-Hebel an (7);
6. Bewegen Sie den Tonam an den Anfang der Platte oder eines bestimmten Titels;
7. Senken Sie den Tonarm vorsichtig mit dem Tonarm-Hebel (7) auf die Platte, um die Wiedergabe zu starten;
8. Am Ende der Platte, haben Sie den Tonarm und legen Sie diesen zurück auf die Tonarmhalterung. Wenn Sie die Platte während der Wiedergabe stoppen wollen, den Tonarm von der Platte haben und legen Sie diesen zurück auf die Tonarmhalterung.

Hinweise: Drehen oder stoppen Sie den Plattenteller nicht manuell. Wenn Sie den Plattenteller bewegen oder anstossen, ohne den Tonarm mit der Klemme gesichert zu haben, konnte der Tonarm beschädigt werden. Stecken Sie die Schutzkappe auf die Wiedergabenadel, wenn das Gerät nicht benutzt wird.

AUX-IN BETRIEB

1. Stellen Sie den [FUNKTIONSREGLER] (5) auf den Modus „AUX“;
2. Verwenden Sie ein mannliches 3,5-mm-Klinkenkabel (nicht im Lieferumfang enthalten), um ein externes Audiogerät an die AUX-IN-Buchse (4) anzuschreiben;

Hinweis: Die Musikbedienung (Wiedergabe, Pause usw.) muss von ihrem externen Gerät aus durchgeführt werden.

TECHNISCHE DATEN

Stromversorgung: AC 230V ~ 50Hz. Radiofrequenzbereich

FM: 87.5 - 108 MHz.

Laufsprecher

ausgangsleistung: 2 × 2 Wrms

Allgemeine

Aux-In: 3.5mm jack buchse.

Ausführung und Spezifikationen unterliegen unangekündigten Änderungen.

SICHERHEITSHINWEISE

Das Ausrufszeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungs-anweisungen (Service) in thisen Handbuch hin, die unbedingt zu befolgen sind.

Um die Gefahr elektrischer Schläge auszuschliessen, Gehäuse auf keinen Fall abnehmer.

Im Innem befinden sich keine vom Benutzer selbst instandsetz-baren Teile. Reparaturen dürfen nur von einer autorisierten Fachwerkstatt durchgeführt werden.

Dieses Gerät ist für 230V 50Hz Netzspannung ausgelegt. Bei längerer Nichtbenutzung des Geratsziehen Sie den Stecker aus der Steckdose.

Setzen Sie das Gerät weder Feuchtigkeit noch Regen aus.

Schalten Sie das System erst dann ein, wenn Sie alle Verbindungen genau geprüft haben.

Stellen Sie das Gerät so auf, dass immer eine ungestörte Frischluftzufuhr sichergestellt ist. Es ist zum beispiel keinesfalls auf Teppiche und in der Höhe von Gardinen zu stellen oder in Bücherregale einzubauen.

Setzen Sie das Gerät weder direkter Sonneneinstrahlung noch Wärmequellen aus.

KORREKTE ENTSORGUNG DIESES PRODUKTS (Elektromull)

Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmull entsorgt werden darf. Entsorgen Sie ceses Geratitte getrennt von anderen Abfallen, um der Umwelt bzw. der menschl i chen Gesundheit ni cht durch unkontrol I i erte Muli besei ti gung zu schaden. Recyclen Si e das Gerat, um di e nachhaltige Wiederverwertung von stofflichen Ressourcen zu fordern. Private Nutzer sollen den Handler, bei dem das Produkt gkauft wurde, oder die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerat auf umweltfreundliche Weise recyeln konnen. Gewerbliche Nutzer sollenn sich an ihren Lieferanten wenden und die Bedingungen des Verkaufsvertrags konsultieren. Dieses Produkt darf nicht zusammen mit anderen Gewerbemull entsorgt werden.

POSITIONNEMENT DES COMMANDES

1. CABLE AC
2. POWER (BOUTON D'ALIMENTATION)
3. ANTENNE FILAIRE
4. ENTREE AUX
5. SELECTION DE FONCTION
6. VIS SURETE-TRANSPORT
7. LEVIER DE LEVAGE
8. SÉLECTEUR DE VITESSE (33/45 / 78rpm)
9. COMMANDES DE SYNTONISATION +/-
10. CONTROL DE VOLUME
11. HAUT-PARLEURS

INSTRUCTIONS DE SECURITÉ

TECHNISCHE SPECIFICATIONS

Roadstar Management SA erklärt hiermit, dass das Funkgerät vom Typ TTR-635WD der Richtlinie 2014/53 / EU entspricht.

Der vollständige Text der EU-Konformitätserklung ist unter der folgenden Internetadresse verfügbar:

oder durch Scannen des folgenden QR-Codes.
