Merk	Roadstar
Model	TTR635WD
Producttype	Platenspeler met FM-radio en AUX-ingang
Voeding	AC 230V ~ 50Hz
Radiofrequenties	FM 87.5 - 108 MHz
Afspeelsnelheden	33, 45, 78 toeren per minuut
Functieschakelaar	FM, PHONO, AUX
Volumeregeling	Draaiknop
Automatische uitschakeling	Na 10 minuten zonder geluid
Toonarm	Met hefboom en automatische terugkeer aan het einde van de plaat
EP-adapter	Voor platen van 17 cm
AUX-ingang	3,5 mm jackaansluiting
FM-antenne	Uitschuifbare, richtbare antenne
Luidsprekers	Ingebouwd
Transportbeveiligingsschroef	Aanwezig, voor eerste gebruik losschroeven
Bescherming van de naaldpunt	Afneembare beschermkap
Veiligheidsinstructies	Niet openen, vocht vermijden, uit de buurt van warmtebronnen houden
Onderhoud	Reinigen met een droge doek, geen vloeibare producten gebruiken
Repareerbaarheid	Laat reparaties over aan een gekwalificeerde technicus
Verwijdering	Niet bij het huishoudelijk afval, recyclen volgens lokale voorschriften

Veelgestelde vragen - TTR635WD ROADSTAR

Hoe sluit ik het apparaat op het stroomnet aan?

Sluit het netsnoer (1) aan op een stopcontact van 230V~50Hz. Controleer of de nominale spanning overeenkomt met de lokale netspanning.

Hoe zet ik de FM-radio aan?

Druk op [POWER] (2), zet de functieschakelaar (5) op FM en stem de gewenste zender af met de toetsen [AFSTEMMING +/-] (9). Richt de antenne (3) voor een betere ontvangst.

Hoe gebruik ik de platenspeler voor de eerste keer?

Draai de transportbeveiligingsschroef (6) aan de bovenkant van de platenspeler los. Zet de schakelaar (5) op 'PHONO'. Plaats een plaat op de draaitafel. Kies de snelheid (33, 45 of 78 toeren) met de schakelaar (8). Maak de toonarm los, verwijder de beschermkap van de naald, til de arm op met de hefboom (7) en plaats deze aan het begin van de plaat. Laat de arm voorzichtig zakken om het afspelen te starten.

Hoe stop ik het afspelen van een plaat?

Til de toonarm op met de hefboom (7) en plaats deze terug op de steun. Draai de plaat niet handmatig.

Kan ik een MP3-speler op het apparaat aansluiten?

Ja, zet de functieschakelaar (5) op 'AUX'. Gebruik een 3,5 mm jackkabel (niet meegeleverd) om uw apparaat aan te sluiten op de AUX-IN-ingang (4). Het afspelen wordt vanaf het externe apparaat bediend.

Wat moet ik doen als het apparaat geen geluid produceert?

Het apparaat schakelt automatisch uit na 10 minuten zonder audiosignaal. Controleer de geselecteerde bron en het volume. Als het probleem aanhoudt, neem contact op met een technicus.

Hoe onderhoud ik de naaldpunt?

Plaats altijd de beschermkap terug wanneer het apparaat niet wordt gebruikt. Reinig de naald voorzichtig indien nodig. Vermijd aanraking van de naald met de vingers.

Kan ik het apparaat zelf repareren?

Nee, het apparaat bevat geen door de gebruiker te repareren onderdelen. Laat reparaties over aan een gekwalificeerde technicus. Open de behuizing niet.

Waar plaats ik het apparaat voor veilig gebruik?

Plaats het apparaat op een stabiele ondergrond, uit de buurt van warmtebronnen, vocht en direct zonlicht. Zorg voor voldoende ventilatie; plaats het niet op gordijnen, tapijten of in een gesloten boekenkast.

Hoe verwijder ik het apparaat aan het einde van zijn levensduur?

Gooi het niet bij het huishoudelijk afval. Breng het naar een inzamelpunt voor afgedankte elektronische apparatuur of neem contact op met de gemeente voor recycle-instructies.

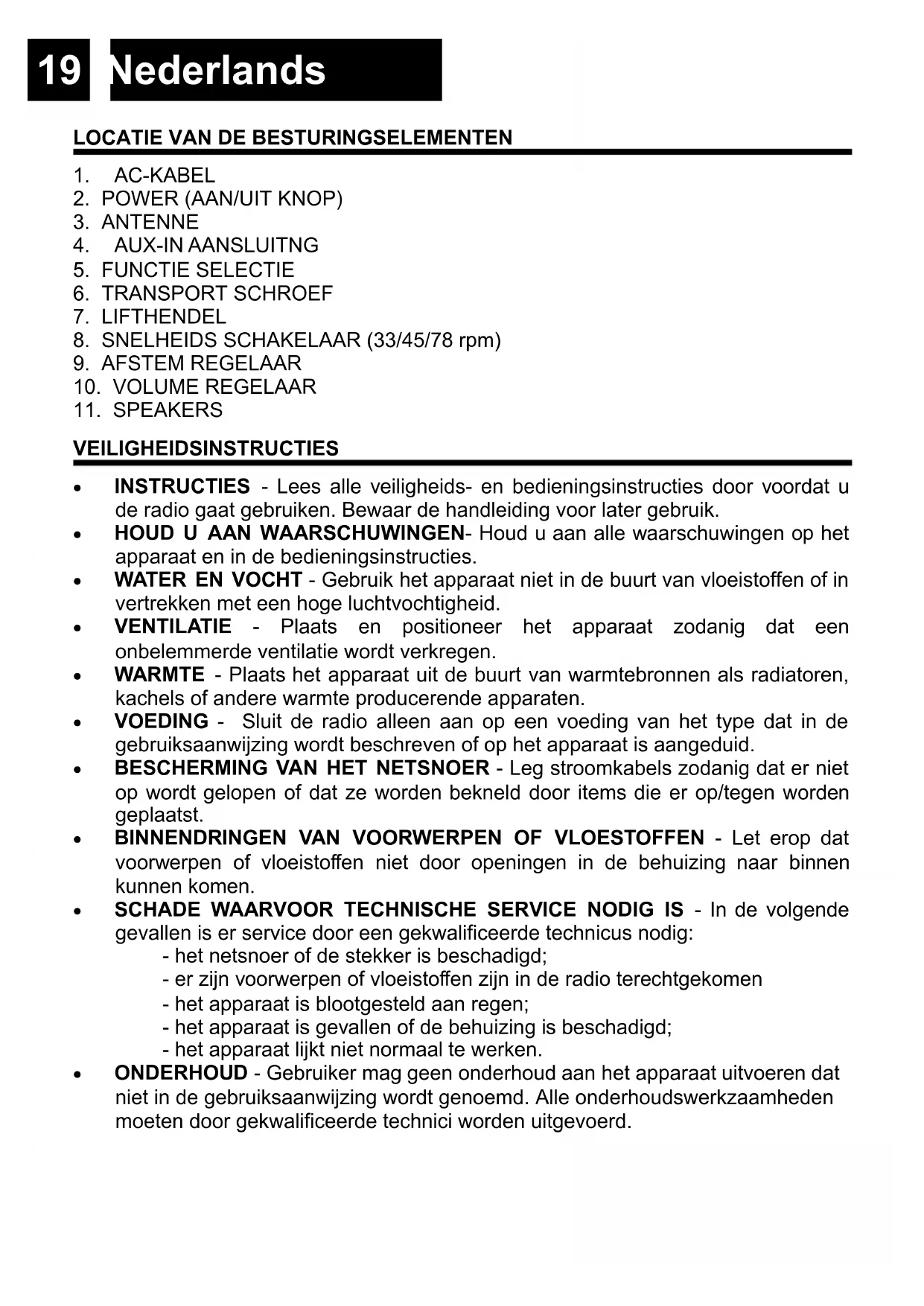

GEBRUIKSAANWIJZING TTR635WD ROADSTAR

Nederlands Pagina 19

• Your new unit was manufactured and assembled under strict ROADSTAR quality control. Thank-you for purchasing our product for your music enjoyment. Before operating the unit, please read this instruction manual carefully. Keep it also handy for further future references.

• Voitre nouvel apparéil a été fabriqué et monté en étant soumis aux nombreaux tests ROADSTAR. Nous espérons que cet apparéil vous donna rème satisfaction. Avant de vous adonnner à ces activités, veuillez lire attentivement ce manuel d'instructions. Conservez-le à portée de main à fin de referencia ultérieure.

• Vuestro nuevo sistemas ha sido construido según las normas strictas de control de calidad ROADSTAR. Le felicitamos y le damos las gratías por su elección de este aparado. Por favor leer el manual antes deponer en funciona el equipo y guardar esta documento en case de que se necesite nuevomente.

• Ihr neues Gerät wurde unter Beachtung der strengen ROADSTAR Qualitätsvorschriften gefertigt. Wir danken Ihnen für den Kauf unseres Produkttes und wünschen Ihnen optimalen Hörgenuss.itte lessen Sie diese Bedienungsanleitung durch,und haben Sie sie auf,um jederzeit darin nachschlagen zu konnen.

• Il vostro nuovo apparecchio è stato prodotto ed assemblato sotto lo stretto controllo di qualità ROADSTAR. Vi ringraziamo di aver acquistato un nostro prodotto per il vostro piacere d'ascollo. Prima di procedere all'utilizzo dell'apparecchio, leggete attendamente il manuale di struzioni e tenetelo sempre a portata di mano per futuri riferimenti.
• Seu novo aparecido foi construío e montado sob o estrito controle de qualidade da ROADSTAR. Agradecemos por ter comprado/DD como algo para a sua diversão. Antes de usar esta unida é necessário ler com atençao this manual de instruções pare que possa ser usada apropriadamente; mantenha omanual ao seu alcance para outras informações.

TTR-635WD

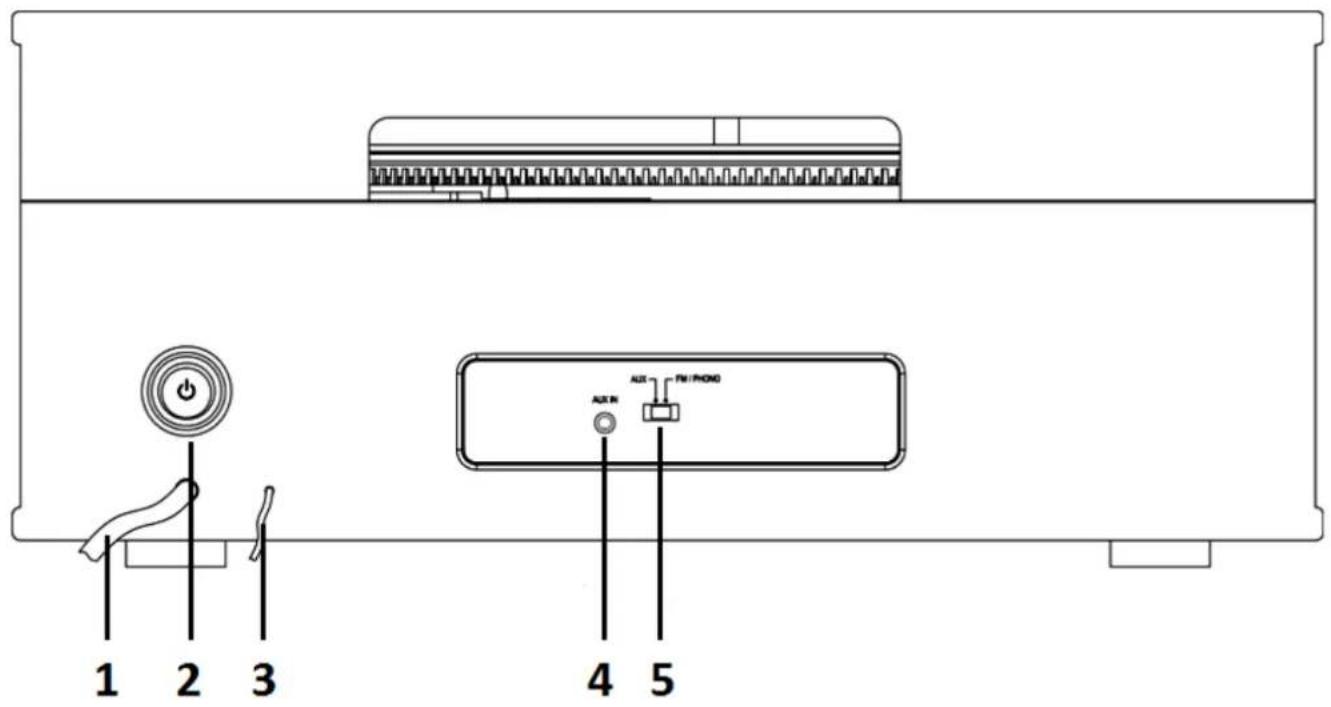

REAR

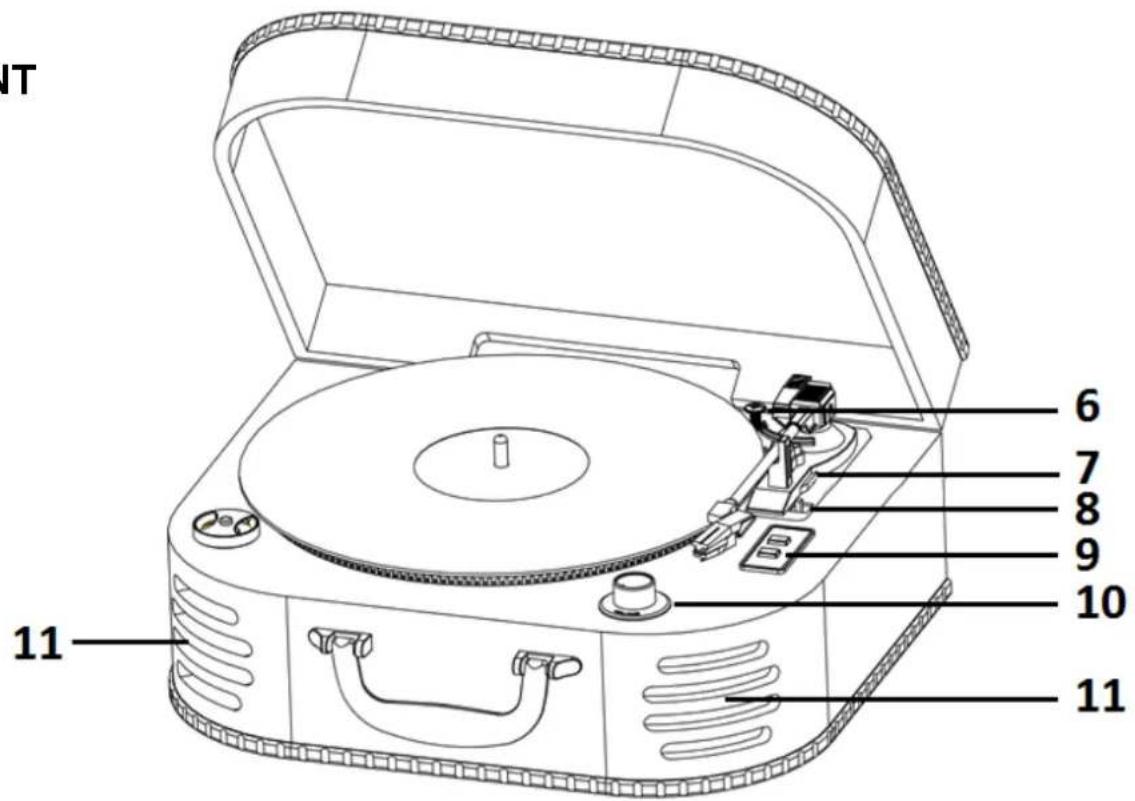

FRONT

LOCATION OF CONTROLS

1. POWER CORD
2. POWER BUTTON
3. WIRED ANTENNA
4. AUX-IN PLUG
5. FUNCTION SELECTOR
6. TRANSIT SCREW
7. LIFT LEVER
8. SPEED SELECTOR (33/45/78rpm)
9. TUNING BUTTONS
10. VOLUME KNOB
11. SPEAKERS

PRECAUTION

• INSTRUCTIES - Lees alle veiligheids- en bedieningsinstrumenties door voordat u de radio gaat gebruiken. Bewaar de handleiding voor later gebruik.
  HOUD U AAN WAARSCHUWINGEN- Houd u aan alle waarschuwingen op het apparaat en in de bedieningsinstructies.
  WATER EN VOCHT - Gebruik het apparaat Niet in de buurt van vloeistoffen of in vertrekken met een hoge luchtvochtigheid.
• VENTILATIE - Plaats en positioneer het apparaat zodanig dat een onbelemmerde ventilatie worden verkreten.
• WARMTE - Plaats het apparaat uit de buurt van warmtebronnen als radiatoren, kachels of andere warmte producerende apparaten.
• VOEDING - Sluit de radio alleen aan op een voeding van het type dat in de gebruiksaanwijzing worden beschreiben of op het apparaat is aangeduid.
  BESCHERMING VAN HET NETSNOER - Leg stroomkabels zodanig dat er nicht op worden gelopen of dat ze worden bekneld door items die er op/tegen worden geplaatst.

• BINNENDRINGEN VAN VOORWERPEN OF VLOESTOFFEN - Let erop dat voorwerpen of vloeistoffen Niet door openings in de behuizing maar binnen konnen=komen.
  SCHADE WAARVOOR TECHNISCHE SERVICE NODIG IS - In de volgende geallen is er service door een gekwalificeerde technicus nodig:

• het netsnoer of de stekker is beschadigd;

• er zijn voorwerpen of vloeistoffenংn in de radio terechtgekomen
• het apparaat is blootgesteld aan regen;
• het apparaat is geallen of de behuizing is beschadigd;

• het apparaat lijkt nicht normal te werken.

• ONDERHOUD - Gebruiker mag geen onderhoud aan het apparaat uitvoeren dat Niet in de gebruiksaanwijzing worden genoemd. Alle onderhoudswerkzaamheden要去en door gekwalificeerde technici worden uitgevoerd.

STROOMBRONNEN

WISSELSTROOM: U kurz uw draagbare stereosysteme van stroom voorzien door het netsnoer op een stopcontact aan te sluiten. Controller of de nominale spanning van uw apparaat overeenkomt met uw lokale voltage.

OM DE RADIO TE GEBRUIKEN

1. Druk op de [POWER] knop (2) om het apparaat in te schakelen;
2. Selecteer de gewenste audiobron met de [FUNCTIEKEUZEKNOP] (5);
3. (Zie gedetailleerde instructies voor elke bron in de volgende hoofdstukken);
4. Stel de [VOLUME KNOP] (10) in op het gewenste niveau;
5. Om de radio uit te schakelen, drukt u op [POWER] knop (2) en houdt u deze ingedrukt.

Let op: Als er geen geluid worden geprodueerd, schakelt het apparaat de UIT-automaat uit. Na 10 minutes.

BEDIENING FM-RADIO

1. Zet de [FUNCTIEKEUZEKNOP] (5) in de "FM"-modus;
2. Met de [TUNING +/-] (9) stelt u de radiofrequentie in op de gewenste zender.

Let op: Voor een betere ontvangst, verandert u de richting waarnaar de antennne (29) wijst.

PLATENSPELER

Wonneer u de draaitafel voor de eerste keer gebruikt, draait u de transportschroef (6) die zich rechtsboven aan de draaitafel bevindt los.

1. Zet de [FUNCTIEKEUZEKNOP] (5) in de "PHONO"-modus;
2. Plaats eenplaat op de centrale as van de platenspeler. Plaats de EP-adapter op de centrale as bij het beluisteren van EP's van 17 cm (45 toeren);
3. Stel de snelheidsschakelaar (8) af op 33/45 of op 78 toeren, in overeenkomst met deplaat die worden afgespeeld;
4. Geef de sluiting van de arm van de leeskop vrij en verwijder de beschemkap van de naald;
5. Hef de afspeelarm op met de hendel van de arm (7);
6. Plaats de aftspeelarm aan het begin van deplaat of aan het begin van een bepaalde track;
7. Laat de arm uiterst voorzichtig op deplaat zakken met de hendel van de arm (7) om te beginnen met het afspelen;
8. Wanner het record is afgelopen, keert de toonarm automatisch terug maar de rustondersteuning en stopt deplaat met draaien. Om deplaat te stoppenijdens het afspelen, dient de afspeelarm te worden opgeheven en op de steun te worden geplaatst.

Opmerking: Deplaat Niet handmatig draaien. Het verplaatsen of schudden van de platenspeler zonder de beschemkap van de punt en de sluiting van de afspeelarm, kan leiden tot schade aan het apparaat. Plaats de beschemkap op de punt, wanner deze Niet in gebruik is.

AUX-IN

1. Zet de [FUNCTIEKEUZEKNOP] (5) in de "AUX"-modus;
2. Gebruik een mannelijke waar mannelijke 3,5 mm-jackkabel (niet meegeverd) om een extern audioapparaat op de AUX-IN-aansluiting aan te sluiten (4);

Let op: Regeling van de muziek (afspelen, pauzeren, enz.) voert uuit op het ext.

apparaat.

Stroomvoorziening: AC 230V ~ 50Hz. Dekking van radiofrequentie

FM: 87.5 - 108 MHz.

Luidspreker

Uitgangsvermogen: 2 × 2 Wrms.

Algemeen

Aux-In. 3.5mm jack plug.

Kenmerken zijn zonder voorafgaande kennisgeving onderhevig aan veranderingen.

WAARSCHUWING

Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker erop attent te makeen dat de gebruikershandleiding belangrijke instructies bevat voor het gebruik en het onderhoud.

De bliksemschicht in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor aanwezigheid van gevaarlijke spanning binnen in het apparaat.

Om het risico op elektrische schokken te reduceren, dient het apparaat Niet te worden geopend. Het apparaat bevat geen onderdelen die gerepareerd+kennen worden door de gebruiker. In het geval van een defect dient contact opgenomen te worden met een gekwalificeerde technicus voor de reparatie.

Dit apparatus is ontworpen om te werken op 230v 50Hz . Als het apparatus voor een langereijd nicht gebruiktGaat worden, dient de stekker uit het stopcontact te worden gehaald.

Stel het apparaat Niet bloot aan regen of vocht.

Gebruik het apparaat uitsluitend nadat is gecontroleerd dat alle aansluitingen correct+zijn uitgevoerd.

Plaats het apparaat op een voldoende geventileerde plek. Plaats het apparaat Niet in de buurt van gordijnen, op het tapijt of in een stuk meubilair, zoals bijvoorbeeld een boekenkast.

Stel het apparaat Niet bloot aan direct zonlicht of aan warmtebronnen.

CORRECTE AFVALVERWERKING VAN HET PRODUCT (elektrisch en elektronisch afval)

Dit symbool dat staat weergegeven op het product en in de documentatie ervan, duidt erop dat het product nien kan worden weggegoood met het gewone huisvuil aan het einde van de levensduur. Om schade aan het milieu of aan de gezondheid door ongepaste afvalverwijdering te voorkomen, dient de gebruiker dit product te scheiden van andere soorten afval op verantwoorde wijze ter bevordering van duurzaam hergebruik van de materiele hulpbronnen. De thuisgebruiker dient contact op te nemen met de verkoper van het apparaat of met de lokale gemeente voor informatie met betrekking tot het scheiden en recyclen van dit type product. Zakelijkke gebruikers dienen contact op te nemen met hun leverancier en de algemene voorwaarden van de verkoopovereenkomst te raadplegen. Dit product dient Niet te worden gemengd met ander bedrijfsafval voor de verwijdering.

Wij, ondergetekende Roadstar Management SA, verklaren dat radioapparatuur van het type TTR-635WD voldoet aan de vereisten van Richtlijn 2014/53 / EU. De volledige tekst van deze EU-conformiteitsverklaring is beschikbaar op het volgende internetadres:

of door de volgende QR-code te scannen.

MANUAL VER.: 3.2
13.07.2018
