TT260SPK - Plattenspieler ROADSTAR - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG TT260SPK ROADSTAR

Aux-In: 3.5mm jack plug.

Line-Out: RCA plugs (L+R)

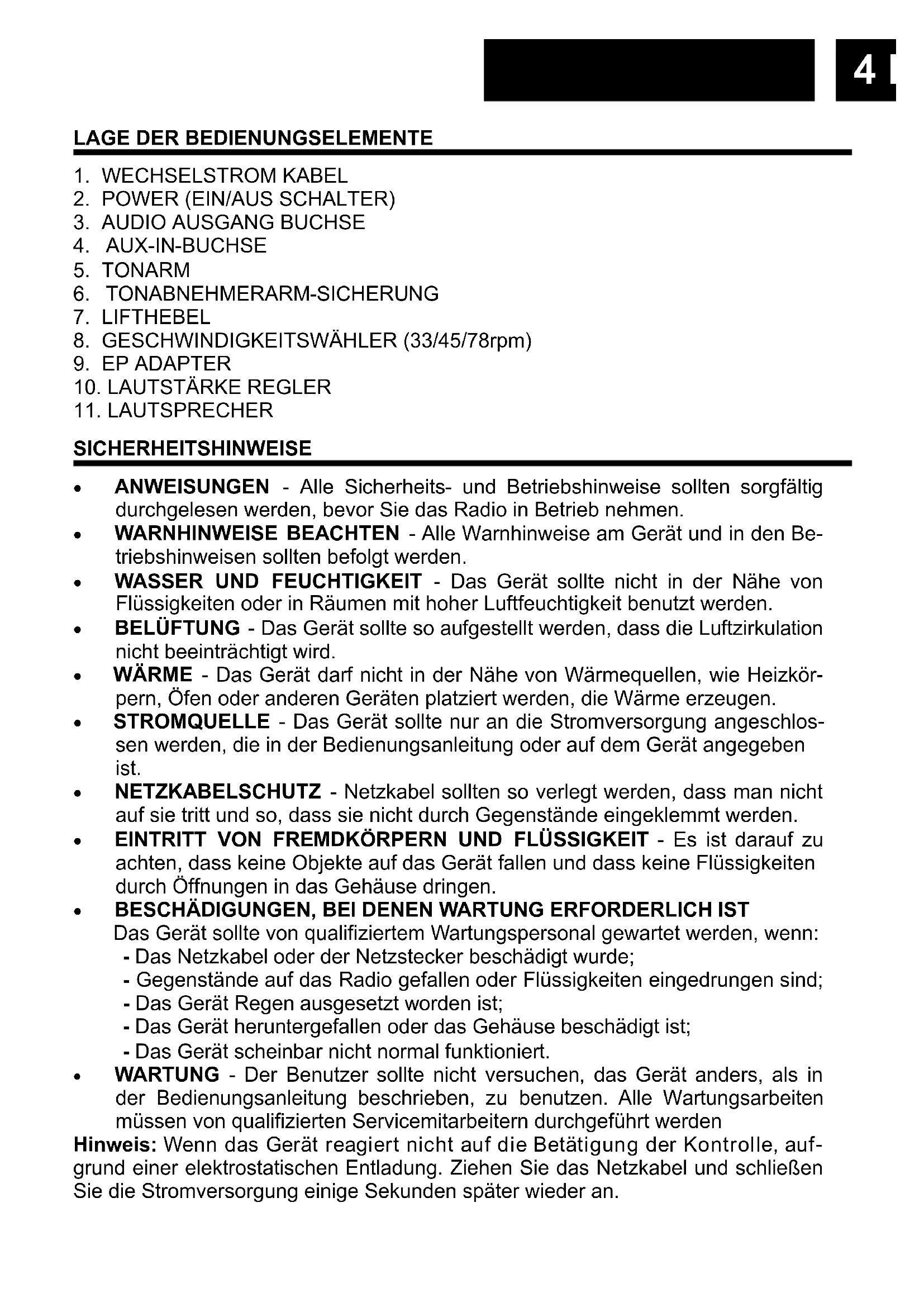

1. WECHSELSTROM KABEL
2. POWER (EIN/AUS SCHALTER)
3. AUDIO AUSGANG BUCHSE
4. AUX-IN-BUCHSE
5. TONARM
6. TONABNEHMERARM-SICHERUNG
7. LIFTHEBEL
8. GESCHWINDIGKEITSWÄHLER (33/45/78rpm)
9. EP ADAPTER
10. LAUTSTÄRKE REGLER
11. LAUTSPRECHER

SICHERHEITSHINWEISE

ANWEISUNGEN - Alle Sicherheits- und Betriebshinweise sollenn sorgfältig durchgeleen werden, bevor Sie das Radio in Betriebnehmen.
- WARNHINWEISE BEACHTEN - Alle Warnhinweise am Gerät und in den Betriebshinweisen sollen befolgt werden.
WASSER UND FEUCHTIGKEIT - Das Gerät sollte nicht in der Höhe von Flüssigkeiten oder in Räumen mit hoher Luftfeuchtigkeit benutzt werden.
BELUFTUNG - Das Gerät sollte so aufgestellt werden, dass die Luftzirkulation nicht beeinträchtigt wird.
Wärme - Das Gerätarf nicht in der Nähe von Wärmequellen, wie Heizkörpern, Öfen oder anderen Geräten platziert werden, die Wärme erzeugen.
- STROMQUELLE - Das Gerät sollte nur an die Stromversorgung angeschlossen werden, die in der Bedienungsanleitung oder auf dem Gerät angegeben ist.
- NETZKABELSCHUTZ - Netzkabel sollenn so verlegt werden, dass man nicht auf sie tritt und so, dass sie nicht durch Gegenstände eingeklemmt werden.
- EINTRITT VON FREMDKÖRPERN UND FLUSSIGKEIT - Es ist darauf zu achten, dass keine Objekte auf das Gerät fallen und dass keine Flüssigkeiten durch Öffnungen in das Gehäuse dringen.
BESCHÄDIGUNGEN, BEI DENEN WARTUNG ERFORDERLICH IST

Das Gerät sollte von qualifiziertem Wartungspersonal gewartet werden, wenn:

• Das Netzkabel oder der Netzstecker beschädigt wurde;
• Gegenstände auf das Radio gefallen oder Flüssigkeiten eingedrungen sind;
• Das Gerät Regen ausgesetzt worden ist;
• Das Gerät heruntergefallen oder das Gehäuse beschädigt ist;
• Das Gerät scheinbar nicht normal Funktioniert.

WARTUNG - Der Benutzer sollte nicht versuchen, das Gerät anders, als in der Bedienungsanleitung beschreiben, zu benutzen. Alle Wartungsarbeiten müssen von qualifizierten Servicemitarbeitern durchgeführt werden

Hinweis: Wenn das Gerät reagiert nicht auf die Betätigung der Kontrolle, aufgrund einer elektrostatischen Entladung. Ziehen Sie das Netzkabel und schreiben Sie die Stromversorgung eine Sekunden später wieder an.

STROMQUELLEN

WECHSELSTROM: Sie können Ihr tragbares Stereosystem mit Strom versorgen, indem Sie das Netzkabel in den Netzstecker (1) an der Rückseite des Gerätes und dann in eine Steckdose anschliessen.

Uberprüfen Sie, ob die Nennspannung Ihres Geräts mit ihrer örtlichen Spannung übereinstimmt. Stellen Sie sicher, dass das Netzkabel vollständig in das Gerät eingesetzt ist.

SCHALLPLATTEN MODUS

1. Drücken Sie zum Einsatzen die Taste [POWER] (2);

2. Legen Sie eine Schallplatte auf den Plattenteller auf. Platzieren Sie den Adapter, wenn eine 45er Aufzeichnungen mit 45U / Min wiedergegen werden soll;

3. Stellen Sie den [GESCHWINDIGKEITSWAHLSCHALTER] (8) entsprechend der Aufzeichnung auf 33, 45 oder 78U / min ;

4. Losen Sie die [TONARMKLEMME] (6) und entfernen Sie den Schutzkappe vom Tonnadelkopf;

5. Heben Sie den [TONARM] (5) mit dem [LIFTHEBEL] (7) an;

6. Bewege den [TONARM] (5) an den Anfang der Aufnahme;

7. Setzen Sie den [TONARM] (5) mit dem [LIFTHEBEL] (7) ab;

8. Verändern Sie die Lautstärke mit dem [LAUTSTARKE REGLER] (10) um die Lautstärke an Ihr horempfinden an zu passen

9. Wenn die Wiedergabe beendet ist, kehrt der [TONARM] (5) automatisch zur Tonarmablage zurück und die plattenteller hört auf, sich zu drehen. Um die Wiedergabe manuell anzuhalten, haben Sie den [TONARM] (5) von der Schallplatte und legen ihn auf der Tonarmablage ab;

10. Drücken Sie die Taste POWER zum Ausschalten.

Hinweis: Stopen oder drehen Sie den plattenteller nicht manuell.

Wenn das Gerät bewegt bzw. Transportiert wird :

Sichern Sie den [TONARM] (5) mit der [TONARMKLEMME] (6).
- Setzen Sie die Schutzkappe auf den Tonnadelkopf (auch bei nichtbenuzung).

AUX-IN BETRIEB

1. Drücken Sie zum Einsatzen die Taste [POWER] (2);
2. Verwenden Sie ein mannliches 3,5-mm-Klinkenkabel (nicht im Lieferumfang enthalten), um ein externes Audiogerät an die [AUX-IN-BUCHSE] (4) anzuschreiben;
3. Die Musikbedienung (Wiedergabe, Pause usw.) muss von Ihrem externen Gerät aus durchgeführt werden;
4. Andern Sie die Lautst. mit den [LAUTSTÄRKEREGLER] (10) auf die gewünschte Pegel;
5. Drücken Sie die Taste POWER zum Ausschalten.

Hinweis: Trennen Sie den Stecker vom Radio wenn Sie diese Quelle nicht mehr benutzen möchten, da sie Priorität über andere Funktionen hat.

AUDIO AUSGANG (RCA LINE-OUT)

Sie können das Gerät an ein externes Audiogerät (Lautsprecher oder Veränderter) durch [AUDIO AUSGANGSBUCHSE] (3) mit einem Cinch-Audiokabel (nicht im Lieferung enthalten) anschließen.

TECHNISCHE DATEN

Power

Stromversorgung: AC 230V ~ 50Hz.

Lautsprecher

Musikleistung: 2 × 1.5 Watt rms.

Max. Musikleistung: 2 × 12 Watt

Sonstiges

Aux-In: 3.5mm Buchse.

Audio ausgang: RCA Buchse (L + R)

Spezifikationen und Design unterliegen möglichen Änderungen ohne vorherige Anwendung aufgrund von Verbesserungen.

SICHERHEITSHINWEISE

Das Ausrufszeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungs-anweisungen (Service) in thisen Handbuch hin, die unbedingt zu befolgen sind.

Um die Gefahr elektrischer Schläge auszuschliessen, Gehäuse auf keinen Fall abnehmer.

Im Innem befinden sich keine vom Benutzer selbst instandsetz-baren Teile. Reparaturen dürfen nur von einer autorisierten Fachwerkstatt durchgeführt werden.

Dieses Gerät ist für 230V 50Hz Netzspannung ausgelegt. Bei längerer Nichtbenutzung des Geratsziehen Sie den Stecker aus der Steckdose.

Setzen Sie das Gerät weder Feuchtigkeit noch Regen aus.

Schalten Sie das System erst dann ein, wenn Sie alle Verbindungen genau geprüft haben.

Stellen Sie das Gerät so auf, dass immer eine ungestörte Frischluftzufuhr sichergestellt ist. Es ist zum beispiel keinesfalls auf Teppiche und in der Höhe von Gardinen zu stellen oder in Bücherregale einzubauen.

Setzen Sie das Gerät weder direkter Sonneneinstrahlung noch Wärmequellen aus.

KORREKTE ENTSORGUNG DIESES PRODUKTS (Elektromull)

Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmull entsorgt werden darf. Entsorgen Sie these Geratitte getrennt von anderen Abfallen, um der Umwelt bzw. der menschl i chen Gesundheit ni cht durch unkontrol I ierte Muli besei ti gung zu schaden. Recyclen Si e das Gerat, um di e nachhaltige Wiederverwertung von stofflichen Ressourcen zu fordern. Private Nutzer sollen den Handler, bei dem das Produkt gkauft wurde, oder die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerat auf umweltfreundliche Weise recyeln konnen. Gewerbliche Nutzer sollen den an ihren Lieferanten wenden und die Bedingungen des Verkaufsvertrags konsultieren. Dieses Produkt darf nicht zusammen mit anderen Gewerbemull entsorgt werden.

POSITIONNEMENT DES COMMANDES

1. CABLE AC
2. POWER (BOUTON D'ALIMENTATION)
3. SORTIE AUDIO RCA
4. PRISE AUX
5. BRAS DE LECTURE
6. AGRAFE DU BRAS
7. LEVIER DE LEVAGE
8. SELECTION DE VITESSE (33/45 / 78rpm)
9. ADAPTATEUR EP
10. CONTROL DE VOLUME
11. HAUT-PARLEURS

INSTRUCTIONS DE SECURITÉ

TECHNISCHE SPECIFICATIONS

Maximale Uitgangsvermögen: 2 × 12 Watt.

Algemeen

Aux-In.

Line-Out

3.5mm jack plug.

Roadstar Management SA erklart hiermit, dass das Funkgerät vom Typ TT-260SPK der Richtlinie 2014/53 / EU entspricht.
Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:
http://roadstar.com/images/ce/TT-260SPK.pdf
oder durch Scannen des folgenden QR-Codes.
