TT260SPK - Gramofon ROADSTAR - Bezplatný návod k obsluze

Značka	Roadstar
Model	TT260SPK
Typ produktu	Gramofon s integrovanými reproduktory
Napájení	AC 230V ~ 50Hz
Rychlosti přehrávání	33, 45, 78 ot./min
Výstupní výkon	2 x 1,5 W RMS (2 x 12 W max)
Pomocný vstup	3,5 mm jack konektor (AUX IN)
Audio výstup	RCA konektor (L+R) pro externí reproduktory nebo zesilovač
Reproduktory	2 integrované reproduktory
Hlavní funkce	Přehrávání vinylových desek, pomocný vstup pro externí zařízení, RCA výstup
Hmotnost	Přibližně 3,0 kg
Rozměry (přibl.)	420 x 350 x 120 mm
Materiál skříně	Dřevo a plast
Bezpečnost	Nevystavujte vlhkosti nebo dešti; při delším nepoužívání odpojte; neotevírejte skříň.
Údržba a čištění	Čistěte měkkým suchým hadříkem; nepoužívejte chemické prostředky.
Součástí balení	Napájecí kabel, adaptér pro EP desky 17 cm
Informace o návodu	Návod ke stažení ve formátu PDF na webu výrobce
Záruka	Standardní záruka výrobce

Často kladené otázky - TT260SPK ROADSTAR

Jak zapojit gramofon TT260SPK ?

Zapojte napájecí kabel do síťové zásuvky (230V) a do konektoru na zadní straně přístroje. Poté stiskněte tlačítko POWER pro zapnutí.

Jak nastavit rychlost přehrávání ?

Použijte přepínač rychlosti (33/45/78 ot./min) umístěný na přístroji k výběru rychlosti odpovídající vaší desce.

Co dělat, když je zvuk příliš slabý nebo zkreslený ?

Zkontrolujte nastavení hlasitosti pomocí ovladače VOLUME. Ujistěte se, že je přehrávací hrot čistý a deska není poškrábaná.

Mohu připojit externí reproduktory ?

Ano, přes audio výstup RCA (L+R) na zadní straně přístroje. Použijte RCA kabel k propojení gramofonu s aktivními reproduktory nebo zesilovačem.

Jak použít pomocný vstup ?

Zapojte 3,5 mm jack kabel (samec-samec) z externího zařízení (smartphone, MP3 přehrávač) do konektoru AUX IN na gramofonu. Hudba je pak přehrávána přes reproduktory gramofonu.

Gramofon se nezapíná, co mám dělat ?

Zkontrolujte, zda je napájecí kabel správně zapojen a síťová zásuvka funguje. Zkuste odpojit a po několika sekundách znovu zapojit.

Jak zastavit aktuální přehrávání ?

Jemně zvedněte přehrávací rameno pomocí zvedací páky a vraťte ho na podstavec. Otáčivá deska se automaticky zastaví.

Jak bezpečně přepravovat gramofon ?

Zajistěte přehrávací rameno jeho sponou, nasaďte ochranný kryt na přehrávací hrot a uložte gramofon na suché a stabilní místo.

Mohu používat gramofon s jiným napájením ?

Ne, gramofon je určen pro napětí 230V ~ 50Hz. Použití s jiným napětím může poškodit přístroj.

Kde najdu úplný návod ?

Návod ve formátu PDF je zdarma k dispozici na webu notice-facile.com nebo na webu výrobce Roadstar.

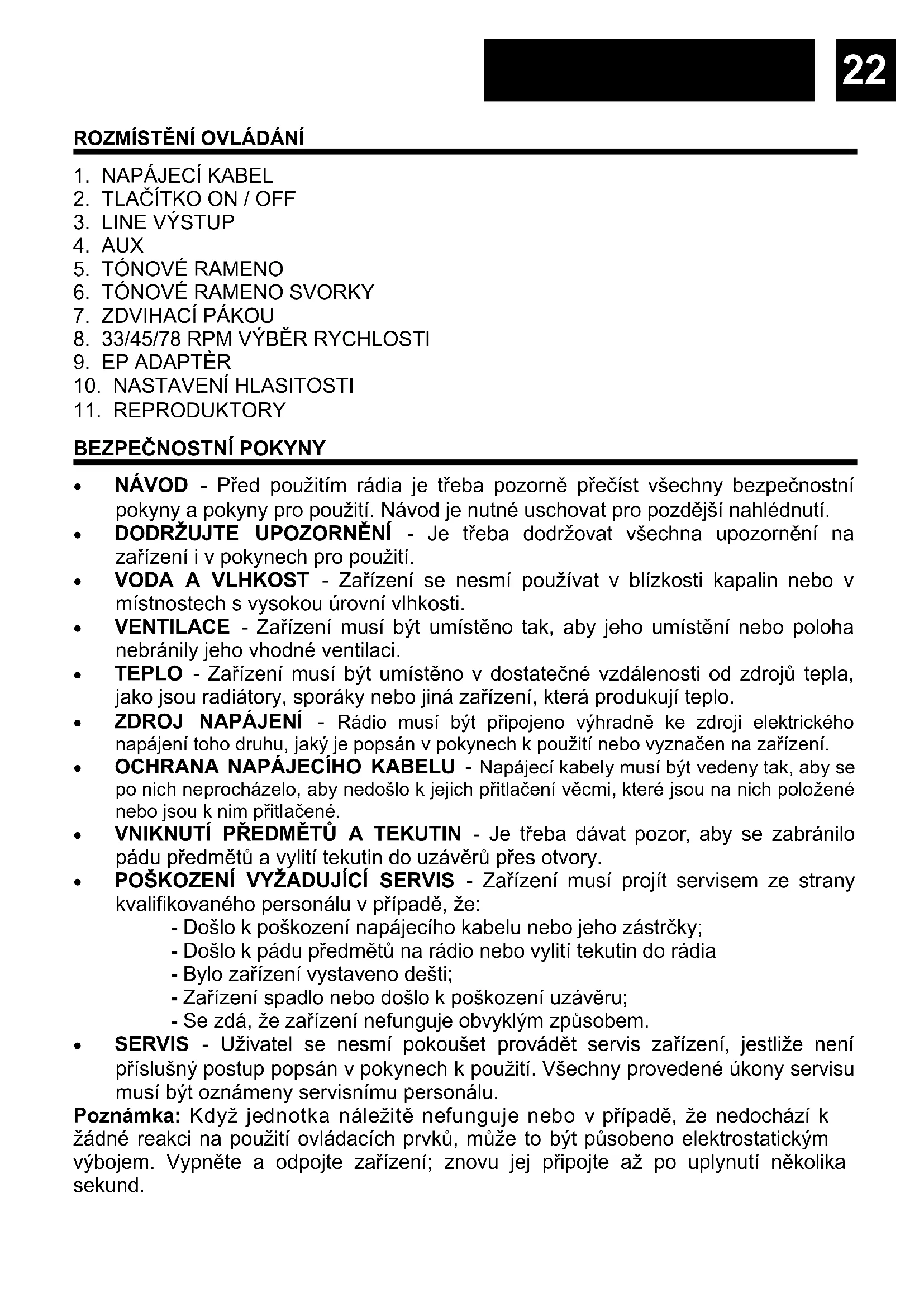

NÁVOD K OBSLUZE TT260SPK ROADSTAR

• NÁVOD - Před použitím rádia je třeba pozorně prečíst všechny bezpečnostnéPokyny a pokyny pro použiti. Námod je nutné uschovat pro pozdějsí nahlédnutí.
  DODRžUJTE UPOZORNENI - Je třeba doržovat všechna upozorneni na zařizení vPokynech pro použití.
  VODA A VLHKOST - Zařizení se nesmí používat v blízkosti kapalin nebo v mistnostech s vysokou urovní vlhkosti.
• VENTILACE - Zařizení musí byt umistěno tak, aby jeho umistěné nebo poloha nebránily jeho vchodné ventilaci.
• TEPLO - Zařizení musí byt umistěno v dostatečné vzdálenosti od zdrojure tepla, jako jsou radiátory, sporáky nebo jiná zařizení, kteráprodukují teplo.
  ZDROJ NAPAJENI - Radio musi byt pripojeno vyhradne ke zdroji elektrického napajeni toho druhu, jaky je popsán v pokynech k použiti nebo vyznačen na zařizení.
  OCHRANA NAPAJECIHO KABELU - Napajeci kably musi byt vedeny tak, aby se po nich neprochazelo, aby nedoslo k jejich pritlačeni vecmi, které jsou na nich položené nebo jsou k nim pritlačeni.
• VNIKNUTI PREDMÉTU A TEKUTIN - Je t'reba d'avat pozor, aby se zabránilo pádu prédmětu a vylítí tekutin do uzáverů prěs otvory.

• POSKOZENI VYZADUJICI SERVIS - Zařizení musi projít servisem ze strany kvalifikovaného personálu v prípadě, ze:

• Došlo k poškození napájeciho kabelu nebo jeho zástrčky;

• Doslo k pádu predmětú na rádio nebo vylití tekutin do rádia
• Bylo zařizení vystaveno dešti;
• Zařizení spadlo nebo došlo k poškození uzáveru;
• Se zdá, ze zařizení nefunguje obvkylým zpùsobem.

SERVIS - Uživotel se nesmíPokoušet provadět servis zařizení, jestlíze není príslušné postup popsán vPokynech k použití. Vsechny provedené úkony servis musí byt oznámeny servisímumu personálu.

Poznamka: Když Jednotka náležitě nefunguje nebo v pripadě, ze nedochází k Žádné reakci na použiti ovladacích prvků, muže to byt púsobeno elektrostatickým vybojem. Vypněte a odpoje zařizení; znovu jej pripoje až po uplynuti několika sekund.

NAPAJENI

Do Vaseho stereofonniho systému pripojte napajeci kabel do zasuvky (1) a druhy konec do sitové zasuvky. Pred pripojenim pristroje k elektrické siti prekontrolujte (napr. na stitku elektroméru), zda napeti elektrické site v miste použivani pristroje odpoveda napeti specifikovanému vyrobcem pristroje pro jeho napajeni.

POUŽITÍ GRAMOFONU

1. Stiskněte tlacitko [POWER] (2) pro zapnutí prístroje;
2. Umistete desku na otočné talíř. Pokud budete prehrávat desku EP pri 45 otáček za minutu, nasadte na hřidel otočného talíře adapters;
3. Nastavte volic otacek (8) na 33, 45 nebo 78 ot / min podle toho, co chcete prehrat;
4. Uvolněte svorku a vyjměte ochranný kryt;
5. Páčkou po uvolnéni zvedněte raménko;
6. Přemistěte je na okraj gramofonové desky nebo do mezery v záznamu na besch před skladbou, kterou chcete prehrát - během přemistování raménka se otočné talíř s deskou začne otáčet.
7. Opatrnym pohyben pačky pro uvolnéni raménka nasadte hrot prenosky na desku;
8. Nastavte hlasitost pomoci tlacitka [VOLUME] (10) na požadovanou uroven;
9. Po dokončeni záznamu se deska automaticicky zastaví. Chcete-li zastavit ručné, zdvihnéte raměnkó z nahrávyký a vratte ji zpět;
10. Stisknéte tlacítko [POWER] (2) pro vypnutí pristroje.

Poznámka: Nestříkejte ani neotáčejte ručné.

Když je Jednotka premistěna nebo prepravována:

Uzamknete [TONOV RAMENO] (5) pomoci [TONOV RAMENO SVORKY] (6).

• Umistěte ochranný kryt na stylus (i když se nepoužíva).

AUX-IN

1. Stiskněte tlačitko [POWER] (2) pro zapnutí prístroje;
2. Pro pripojení externího zvukového zařizení do [ZÁSUVKY AUX-IN] (4) použijte kabel 3,5 mm jack (není současti dodávky).
3. Ovladani hudby (prehravani, pauza atd.) je provedeno z vašeho externího zařizení;
4. Nastavte hlasitost pomoci tlacitka [VOLUME] (10) na požadovanou uroven;
5. Stiskněte tlacítko [POWER] (2) pro vypnutí prístroje.

Poznámka: Pokud již tento zdroj nepoužíváte, odpoje jack od rádia, protoze má prědnost prěd ostatními funkcem.

LINE-OUT

Přístroj můžete prípojit k externímu audiosystemu (k reproduktorum nebo k zesilovaci) prěs [LINE OUT] (3) pomoci audiokabelu RCA (není součástí dodávky).

TECHNICKE UDAJE

Zdroj napajeni: AC 230V ~ 50Hz.

Reproduktoru

Vystupni vykon: 2 × 1.5 Watt rms.

Maximánlí Vystupné výkon: 2 x 12 Watt

Všeobecné

Aux-In

Line Out: RCA zástrčka.

3.5mm jack zástrčka.

Změny designu a technickych udajů vyhrazeny bez prědchozího oznáměni.

UPOZORNÉNÍ

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

230v~

Vykrichnik uvnit trojuhelnika na zadni strane skriyny pristroje upozornju uživatele na dulzite poukny pro obsluhu a osetrovani pristroje, uvedene v jeho doprovodné Dokumentaci. Čestina

Symbol blesku uvnit trojuhelnika na zadni strane skriky pristroje upozornjue uzivatele na existenciŽivotu nebezpečného napét i na některych dilech uvnit skriky pristroje.

Nevyjimeje pristroj ze skriky - riziko urazu elektrickym proudem. Uvnitr skriky nejsou dily, ktere by mohl opravit nebo sefidit jeho uživatel bez odpovdajicho vybaveni a kvalifikace. Bude-li pristroj vyzadovat serifen nebo opravu kontaktujte odborny servis. Zasahem do pristroje v době platnosti záruky se vystavujete riziku ztráty event. zaručnich plnéni.

Přistroj je konstruován pro napájení střidavým napétím 230 V / 50 Hz z elektrickésite. Pokud nebudete pristroj delsí dobu používat odpoje jej od elektrickésite vyjmutil vidlice sítoveho kabelu pristroje ze sítove zásuvky.

Chrante pristroj prdzmoknutim, postrikanim nebo politim jakoukoliv kapalinou.

Vypnutim pristroje neni pristroj odpojen od elektrické sîte. Pro odpojeni pristroje od elektrické sîte vyjměte vidlici sîto-veho kabelu pristroje ze sîtove zásuvky. Pred zapnutim pristroje prerkontrolujte vsechna pripojeník pristroji.

Okolo pristroje ponechejte na vsech stranach dostatecny volny prostor, nutny pro cirkulaci vduchu okolo prifstroje. Je tak odvadeno teplo vznikajici beshem jeho provozu.

Neumistujte pristroj na primém slunci nebo v blizkosti zdroju tepla. Vysokymi teplotami je vyznamne zkracovánaživot-nost elektronickych dlú pristroje.

POKNY PRO SPRÁVNOU LIKVIDACI VYROBKAU

likvidaci použitych elektrickych a elektronickych zařizení)

Tento symbol na vyrobku, jeho prisluenstvi nebo obalu označuje, ze pri pozdějs likvidaci vyrobku (z jakchkoliv duvodu) nesmi byt s vyrobkem zacházeno jak s domovním opdadem. Vyrobek zlikvidujte jeho prédámím na sběrné mistro pro likvidaci použitych elektrickych a elektronickych zařizení šetrnou kŽivotnímu prostředi. Zajistěnéim jejich správné likvidace zabránite vzniku potenciálné rizik proŽivotnín prostředi a lidské zdraví, která by mohla vzniknout nasprávném zacházením s opdady. Kromě toho recyklace opdavóvých materiáů napomáhma udrženi prirodnich zdroju surovin pro prišti generace. Podrobné informace k likvidaci tohoto vyrobku šetnékživotnímu prostřéri dí ziskáte u pracovníka ochranyŽivotního prostředimistniho (městského nebo obvodniho) uradu nebo v prodejné, ve kterejsteVyrobek zakoupili.

ROZMIESTNIE OVLÁDANIA

1. NAPAJACI KABEL
2. TLACIDLO POWER ON/OFF
3. LINE VYSTUP
   4.AUX
4. TONOVÉ RAMENO
5. TONOVÉ RAMENO SVORKY
6. ZDVÍHACEJ PÁKOU
7. 33/45/78 RPM VYBER RYCHLOSTI
8. EP ADAPTER
9. NASTAVENIE HLASITOSTI
10. REPRODUKTORY

BEZPECNOSTNÉ POKNY

Maximálni Vystupné výkon: 2 x 12 Watt.

Vseobecny

Aux-In

Line Out: RCA sviecka.

3.5mm jack sviecka.

Společnost Roadstar Management SA tímto prohlasuje, ze rádiové zařizení typu TT-260SPK je v souladu se směrnici 2014/53 / EU.

Uplné zněni prohlášeni o shodě EU je k dispozici na títo internetové adrese:

nebo skenováním následujíciho QR kódu.

Roadstar Management SA tymto vyhlasuje, ze rádiove zariadenie typu TT260SPK je v súlade so smernicou 2014/53 / EU.
