Typ produktu	Gramofon s FM rádiem, Bluetooth, USB, Aux vstupem
Značka	Roadstar
Model	TTR9645EBT
Napájení	Síťový adaptér 12V DC 1A (DC konektor 17)
Rychlosti přehrávání	33, 45, 78 otáček za minutu
Rádio	FM 87,5 - 108 MHz s teleskopickou anténou
Bluetooth	Verze 2.1+EDR, dosah cca 10 m, ID "TTR-9645EBT"
USB port	USB 3.0, podpora až 32 GB, přehrávání MP3
Auxilární vstup	3,5mm jack konektor
Audio výstupy	RCA konektor (L+R), 3,5mm jack pro sluchátka
Reproduktory	2 x 1,2 W RMS
Přímý USB záznam	Ano, z gramofonu nebo Aux vstupu
Rozměry (přibl.)	420 x 350 x 120 mm (Š x H x V)
Hmotnost (přibl.)	3,5 kg
Materiál šasi	Plast a kov
Součástí balení	EP adaptér (45 otáček), RCA kabel, návod k použití
Údržba	Čistěte měkkým suchým hadříkem. Nepoužívejte abrazivní prostředky.
Bezpečnostní pokyny	Nevystavujte vlhkosti, dešti ani zdrojům tepla. Při delším nepoužívání odpojte.
Opravitelnost	Veškeré opravy svěřte kvalifikovanému technikovi. Žádné díly nejsou uživatelem opravitelné.
Elektrická spotřeba	12V DC, 1A (max 12W)

Často kladené otázky - TTR9645EBT ROADSTAR

Jak připojit můj smartphone přes Bluetooth?

Vyberte režim BT tlačítkem MODE (2). Zapněte Bluetooth na svém smartphonu a vyhledejte zařízení. V seznamu dostupných zařízení vyberte 'TTR-9645EBT'. Připojení je navázáno a můžete streamovat svou hudbu.

Jak nahrát vinyl na USB flash disk?

Vložte USB flash disk do USB portu (7). Spusťte přehrávání desky (režim PHONO). Dvakrát stiskněte tlačítko RECORD (13) pro spuštění nahrávání. Indikátor zdroje bliká. Pro zastavení stiskněte znovu RECORD.

Mohu připojit sluchátka?

Ano, použijte sluchátkový jack (3,5 mm) umístěný vpředu nebo vzadu na zařízení. Sluchátkový výstup automaticky vypne reproduktory.

Jaký je výkon reproduktorů?

Gramofon je vybaven dvěma reproduktory o výkonu 1,2 W RMS každý, tedy celkem 2,4 W RMS.

Jak čistit přehrávací hrot?

Použijte antistatický kartáček nebo speciální čisticí kapalinu na přehrávací hroty. Jemně čistěte ve směru hrotu. Vyhněte se kontaktu s prsty.

Co dělat, když se deska točí, ale nevychází žádný zvuk?

Zkontrolujte, zda je zvolen režim PHONO, zda je raménko správně umístěno a zda je nastavena hlasitost. Ujistěte se také, že gramofon není v tichém režimu (mute) a že je RCA kabel správně zapojen.

Jak používat funkci opakování?

V režimu USB stiskněte tlačítko REPEAT (13): jednou pro opakování aktuální skladby (USB indikátor pomalu bliká), podruhé pro opakování všech skladeb (indikátor bliká rychleji).
Třetím stisknutím zrušíte.

Zařízení se nezapíná, co dělat?

Zkontrolujte, zda je síťový adaptér správně zapojen do zařízení a do funkční zásuvky. Zkuste jinou zásuvku. Pokud problém přetrvává, může se jednat o elektrostatický výboj: odpojte adaptér, vyjměte baterie, pokud jsou vloženy, počkejte 10 sekund a znovu připojte.

Jaká je maximální kapacita USB flash disku?

USB port přijímá USB flash disky formátované FAT32 až do 32 GB. Formáty exFAT nebo NTFS nemusí být rozpoznány.

Mohu na tomto zařízení přehrávat 45otáčkové desky?

Ano, zařízení je kompatibilní s 45otáčkovými deskami. Použijte přiložený EP adaptér pro desky o průměru 17 cm (45 otáček). Zvolte rychlost 45 otáček za minutu přepínačem rychlosti (21).

NÁVOD K OBSLUZE TTR9645EBT ROADSTAR

• NÁVOD - Pred použitím rádia je třeba pozorně prečíst všechny bezpečnostníPokyny a pokyny pro použítí. Námod je nutné uschovat pro pozdějsí nahlédnutí.
• DODRžUJTE UPOZORNÉNÍ - Je třeba dodržovat všechna upozornění na zařizení i vPokynech pro použití.
  VODA A VLHKOST - Zařizení se nesmí používat v blízkosti kapalin nebo v mistnostech s vysovné vlhkosti.
• VENTILACE - Zařizení musí byt umistěno tak, aby jeho umistěné nebo poloha nebránily jeho vchodné ventilaci.
• TEPLO - Zařizení musí být umistěno v dostatečné vzdálenosti od zdrojure tepla, jako jsou radiatóry, sporáky nebo jinja zařizení, kteráprodukují teplo.
• ZDROJ NAPAJENI - Rádio musí byt pripojeno vyhradné ke zdroji elektrického napajeni toho druhu, jaký je popsán vPokynech k použití nebo vyznacen na zařizení.
• OCHRANA NAPAJECIHO KABELU - Napajeci kabely musi byt vedeny tak, aby se po nich neprocházelo, aby nedoslo k jejich pritlačeni věcmi, které jsou na nich položené nebo jsou k nim pritlačeni.
• VNIKNUTI PREDMETU A TEKUTIN - Je tbreba davat pozor, aby se zabrano pudu prredmetu a vyliti tekutin do uzaveru pres otvory.
  SERVIS - Uživotel se nesmíPokoušet provadět servis zařizení, jestlje není príslušné postup popsán vPokynech k použití. Vsechny provedené úkony

servisu musi byt oznámeny servisinimu personalu.

Poznamka: Když displeje naležite nefunguje nebo v pripadé, ze nedochází k Žádné reakci na použiti ovladacích prvkú, muže to byt púsobeno elektrostatickým vybojem. Vypněte, odpoje zařizení a vyjměte vsechny baterie; znovu jej pripojte až po uplynuti několika sekund.

ZDROJE ELEKTRICKÉHO NAPAJENI

NAPAJENI Z ELEKTRICKÉ SITÉ: Tento pristroj pracuje s AC/DC adaptérem.

Pripojte adaptér ke stejnosměrnému vstupu (17) na zadné straně Jednotky a do sítove zásuvky. Zkontrolujte, zda jmenovité napěti adaptér u odpovída mistrímu napěti.

ROVOZ RÁDIA

1. Stiskněte tlačítko [POWER] (1) pro zapnutí prístroje;
2. Zvolte požadovaný zdroj zvuku stisknutím tlacítka [MODE] (2);
3. (Podrobné pokyny pro kaźdź zdroj naleznete v následujćích kapitolach);
4. Nastavte [HLASITOSTI] (3) na požadovanou uroven;
5. Stiskněte tlacítko [POWER] (1) do polohy OFF pro vypnutí prístroje.

1. Zvolte režim "PHONO" opakovaným stisknutím tlacítka [MODE] (2);
2. Umistete desku na otočné talíř. Pokud budete prehrávat desku EP pri 45 otáček za minutu, nasad'te na hridel otočného talíře adaptér;
3. Nastavte volic otacek (21) na 33, 45 nebo 78 ot/min podle toho, co chcete prehrat;
4. Uvolněte svorku a vyjměte ochranný kryt;
5. Páčkou po uvolnéni zvedněte raménko;
6. Přemistěte je na okraj gramofonové desky nebo do mezery v záznamu na besch před skladbou, kterou chcete prehrat - během přemistovani raménka se otočné talíř s deskou začne otáčet.
7. Opatrnym pohyemb pačky pro uvolnéni raménka nasadte hrot prenosky na desku;
8. Po dokončeni záznamu se deska automaticicky zastaví. Chcete-li zastavit ručné, zdvihnéte raménko z nahrávy a vratte ji zpět;

Poznámka: Nestříkejte ani neotáčejte ručné.

Když je jegnotka premistěna nebo prepravována:

Uzamkněte [TónOVÉ RAMENO] (22) pomoci tónové rameno svorky.

Umistete ochranny kryt na stylus (i kdyz se nepoužíva).

POUZITI RÁDIA

1. Zvolte režim "TUNER" opakovaným stisknutím tlacítka [MODE] (2);

2. Naladte rádiovou frekvenci na vaši požadovanou stanici prostřednictvim [LADENI] (5).

Poznámka: Pro lepí príjem nasměrujte antenu (16).

AUX-IN

1. Zvolte režim "AUX" opakovaným stisknutím tlacítka [MODE] (2);
2. Pro pripojeni externiho zvukového zařizení do [ZÁSUVKA AUX-IN] (6) použijte jeder kabel 3,5 mm jack (není současti dodávky).

Poznámka: Ovladání Hudby (prehravání, pauza atd.) Musí byt provedeno z vašeho externího zařizení.

POUZITI USB

1. Zvolte režim "USB" opakovaným stisknutím tlacítka [MODE] (2);
2. Pripojte USB zařizení do [VSTUPU USB] (7);
3. Přehráváni bude automaticky zahájeno od první stopy.

Poznámka: Nektery prehrávac mp3 nemusi byt schopen prehrávat prostřednictvím USB. toto není funkce maul chyba pristroje.

Poznámka: Abyste zabrànili poškození paměti USB, odstrańte ji pouze tehdy, když je radio vypnuté.

OPAKOVAT

Stiskněte tlacítko [REPEAT] (13) pro opakováni aktuálné skladby (LED dioda USB bude blikat), stiskněte znovu pro opakováni všech skladeb (LED dioda USB bude blikat rychleji).

BLUETOOTH

1. Zvolte režim "BT" opakovaným stisknutím tlacítka [MODE] (2);
2. Připojtě prěnosné zařízení Bluetooth k ID Bluetooth označenému jako "TTR-9645EBT";
3. Nyní muzete prévost hubu na TTR-9645EBT.

Poznámka: Ovladání hudby (přehravání, pauza atd.) Musí byt provedeno z vašeho externího zařizení.

PREHRÁVÁNÍ Z USB

Přistroj může nahrávat z Phono nebo AUX.

1. Připojte USB zařízení do [VSTUPU USB] (7);
2. Provedte normánlí prěhrávání stopy, kterou chcete kódovat a nahrávat;
3. Stiskněte dvakrát tlacítko [RECORD] (13) pro spustěné kódovány (LED dioda zdroje bude blikat);
4. Po dokončeni záznamu zastavte nahrávány stisknutím tlacítka RECORD.

TECHNICKE UDAJE

Zdroj napajeni:

DC 12V = 1A

Rádiove kmitočty

FM: 87.5 - 108 MHz.

Reproduktor

Vystupni vykon: 2 × 1.2 Watt RMS.

Všeobecné

Aux-In 3.5mm jack zástrčka.

Line Out: RCA zăstrčka.

Vystup sluchátek: 3.5mm jack zástrčka.

BT Maximálni vyzařovany vykon: < 4 dBm (2,5 mW).

USB: USB 3.0, max. 32GB.

Změny designu a technickych udajů vyhrazeny bez prědchozího oznáměni.

UPOZORNÉNÍ

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

230v~

Vykrnicu uvnit trojuhelnika na zadni strane skriyny pristroje upozornuje uzivatele na dulezite poukny pro obsluhu a osetrovani pristroje, uvedené v jeho doprovodné Dokumentaci. Čestina

Symbol blesku uvnit trojuhelnika na zadni strane skrinyk pristroje upozornuje uzivatele na existenci zhivotu nebezpečného napétí na některych dilech uvnit skrinyk pristroje.

Nevyjimeje pristroj ze skriky - riziko urazu elektrickym proudem. Uvnitr skriky nejsou dily, ktere by mohl opravit nebo seridit jeho uzivatel bez odpovidajico hybaveni a kvalifikace. Bude-li pristroj vyzadovat sezizeni nebo opravu kontaktujte odborny servis. Zasahem do pristroje v době platnosti záruky se vystavujete riziku ztraty event. zaručnich plnéni.

Pristroj je konstruovan pro napajeni stridavym napetim 230 V / 50 Hz z elektrické site. Pokud nebudete pristroj delsí dobu použivat odpoje jej od elektrické site vyjmutil vidlice sitóvoho kabelu pristroje ze sitóve zásuvky.

Chrante pristroj prdzmoknutim, postrikanim nebo politim jakoukoliv kapalinou.

Vypnutim pristroje neni pristroj odpojen od elektrické sîte. Pro odpojeni pristroje od elektrické sîte vyjměte vidlici sîto-veho kabelu pristroje ze sîtove zásuvky. Před zapnutim pristroje prekontrolujte vsechna pripojení k pristroji.

Okolo pristroje ponechejte na vsech stranach dostatecny volny prostor, nutny pro cirkulaci vduchu okolo pristroje. Je tak odvadeno teplo vznikajic bhem jeho provozu.

Neumistujte pristroj na prémém slunci nebo v blizkosti zdroju tepla. Vysokymi teplotami je vyznamne zkracovánaživot-nost elektronickych dlil pristroje.

POKNY PRO SPRÁVNOU LIKVIDACI VYROBKU (likvidaci použitych elektrickych a elektronickych zařizenì)

Tento symbol na vyrobku, jeho prišlušenstvi nebo obalu označuje, ze pri pozdějsi likvidaci vyrobku (z jakychkoliv duvodu) nesmi byt s vyrobkem zacházeno jako s domovním opdagem. Vyrobek zlikvidujte jeho predatim na sběrné misto pro likvidaci použitych elektrickych a elektronickych zařizení šetrnou k zivotnímu prostředí. Zajistěnéim jejich správné likidace zabránite vzniku potenciánlích rizik pro zivotní prostředí a lidsé zdraví, která by mohla vzniknout nasprávným zacházeníms opdady. Kromě toho recyklace opadovych materialú napomálá udřeni prírodních zdrojú surovin pro priští generace. Podrobné informace k likvidaci tohoto vyrobku šetné k zivotnímu prostředí ziskáte u pracovníka ochrany zivotního prostředí mistríno (městského nebo obvodního) uradu nebo v prodejné, ve kterě jste vyrobek zakoupili.

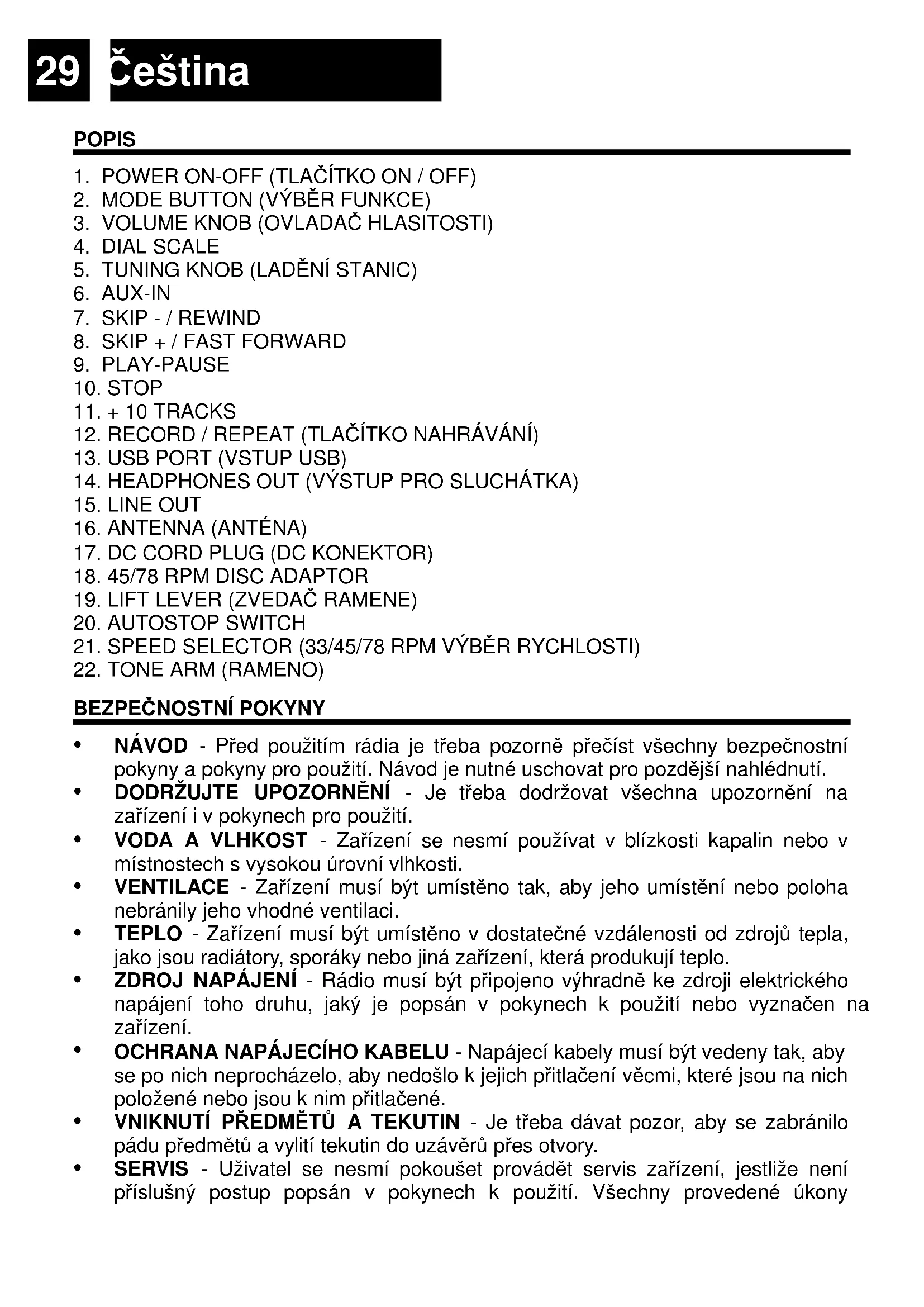

POPIS

1. POWER ON-OFF (TLACITKO ON / OFF)
2. MODE BUTTON
3. VOLUME KNOB (OVLÁDAC HLASITOSTI)
4. DIAL SCALE
5. TUNING KNOB (LADENIE STANIC)
6. AUX-IN
7. SKIP - / REWIND
8. SKIP + / FAST FORWARD
9. PLAY-PAUSE
10. STOP
11. • 10 TRACKS
12. RECORD / REPEAT (TLACİTKO NAHRÁVANIE)
13. USB PORT (VSTUP USB)
14. HEADPHONES OUT (VYSTUP PRE SLUCHADLA)
15. LINE OUT
16. ANTENNA (ANTÉNA)
17. DC CORD PLUG (DC KONEKTOR)
18. 45/78 RPM DISC ADAPTOR
19. LIFT LEVER (ZVEDAC RAMENA)
    20.AUTOSTOP SWITCH
20. SPEED SELECTOR (33/45/78 RPM VYBER RYCHLOSTI)
21. TONE ARM (RAMENO)

BEZPEČNOSTNÉ POKYNY

Poznámka: Pre lepsí prijem nasmerujte antenu (16).

AUX-IN

1. Zvol'te rezim "AUX" opakovanym stlacanim tlacitka [MODE] (2);
2. Pre pripojenie externého zvukového zariadenia do [ZÁSUVKA AUX] (6) použite jedem kábel 3,5 mm jack (nie je sučastou dodávky).

Poznamka: Ovladanie hudby (prehravanie, pauza atd.). Musia byt vykonané z vasho externeho zariadenia.

POUZITIE USB

1. Zvol'te rezim "USB" opakovanym stlacanim tlacitka [MODE] (2);
2. Pripojte USB zariadenia do [VSTUPU USB] (7);
3. Prehrávanie sa automaticky začne od prvej stopy.

Stlačením tlacidla [REPEAT] (13) zopakujete aktuálnu skladbu (kontrolka USB bude blikat'), opatovným stlačením tlacidla zopakujete věsetky skladby (kontrolka USB bude blikat' rychlejsie).

BLUETOOTH

1. Zvol'te rezim "BT" opakovanym stlacanim tlacitka [MODE] (2);
2. Pripojte prenosné zariadenie Bluetooth k ID Bluetooth označenému ako "TTR-9645EBT";
3. Teraz możete previest' hudbu na TTR-9645EBT.

Tento symbol na vyrobku, jeho prišlušenstvi nebo obalu označuje, ze pri pozdějsi likvidaci vyrobku (z jakychkoliv duvodu) nesmi byt s vyrobkem zacházeno jak s domovním opdagem. Vyrobek zlikvidujte jeho predaním na sběrné mistro pro likvidaci použitych elektrickych a elektronickych zařizení šetrnou k zivotnímu prostředi. Zajistěnéim jejich správné likvidace zabránite vzniku potenciálné rizik pro zivotní prostředi a lidsné zdraví, která by mohma vzniknout nasprávném zacházení m opdady. Kromě toho recyklace opdavóch materialú napomálá udrženi prirodních zdroju surovin pro priští generace. Podrobné informace k likvidaci tohoto vyrobku šetné k zivotnímu prostřéri ziskáte u pracovníka ochrany zivotního prostřérimistního (městského nebo obvodního) uradu nebo v prodejné, ve které jste vyrobek zakoupili.

Společnost Roadstar Management SA tímto prohlášuje, ze rádiové zařízení typu TTR-9645EBT je v souladu se směrnici 2014/53 / EU.

Uplné zněni prohlášeni o shodě EU je k disposzici na títo internetové adrese:

nebo skenováním následujíciho QR kódu.

Roadstar Management SA tymto vyhlasuje, ze radiové zariadenie typu TTR-9645EBT je v sulade so smernicou 2014/53 / EU.
