TTR9645EBT - Giradischi ROADSTAR - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Giradischi con radio FM, Bluetooth, USB, ingresso Aux
Marca	Roadstar
Modello	TTR9645EBT
Alimentazione	Alimentatore 12V DC 1A (presa DC 17)
Velocità di lettura	33, 45, 78 giri/minuto
Radio	FM 87.5 - 108 MHz con antenna telescopica
Bluetooth	Versione 2.1+EDR, portata circa 10 m, ID "TTR-9645EBT"
Porta USB	USB 3.0, compatibile fino a 32 GB, lettura MP3
Ingresso Aux	Presa Jack 3.5 mm
Uscite audio	Presa RCA (L+R), presa cuffie Jack 3.5 mm
Altoparlanti	2 x 1.2 Watt RMS
Registrazione USB diretta	Sì, da giradischi o ingresso Aux
Dimensioni (circa)	420 x 350 x 120 mm (L x P x A)
Peso (circa)	3,5 kg
Materiale del telaio	Plastica e metallo
Accessori inclusi	Adattatore EP (45 giri), cavo RCA, manuale d'uso
Manutenzione	Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi.
Istruzioni di sicurezza	Non esporre a umidità, pioggia o fonti di calore. Scollegare in caso di inutilizzo prolungato.
Riparabilità	Affidare qualsiasi riparazione a un tecnico qualificato. Nessuna parte riparabile dall'utente.
Consumo elettrico	12V DC, 1A (max 12W)

Domande frequenti - TTR9645EBT ROADSTAR

Come collegare il mio smartphone in Bluetooth?

Selezionare la modalità BT con il pulsante MODE (2). Attivare il Bluetooth sul proprio smartphone e cercare i dispositivi. Selezionare 'TTR-9645EBT' nell'elenco dei dispositivi disponibili. La connessione è stabilita e si può trasmettere la propria musica.

Come registrare un vinile su una chiavetta USB?

Inserire una chiavetta USB nella presa USB (7). Avviare la riproduzione del disco (modalità PHONO). Premere due volte il pulsante RECORD (13) per avviare la codifica. La spia della sorgente lampeggia. Per fermare, premere di nuovo RECORD.

Posso collegare delle cuffie?

Sì, utilizzare la presa cuffie (Jack 3,5 mm) situata sul davanti o sul retro dell'apparecchio. L'uscita cuffie disattiva automaticamente gli altoparlanti.

Qual è la potenza degli altoparlanti?

Il giradischi è dotato di due altoparlanti con potenza di 1,2 Watt RMS ciascuno, per un totale di 2,4 Watt RMS.

Come pulire la puntina di lettura?

Utilizzare una spazzola antistatica o un liquido detergente speciale per puntine di lettura. Pulire delicatamente nella direzione della puntina. Evitare qualsiasi contatto con le dita.

Cosa fare se il disco gira ma non esce alcun suono?

Verificare che la modalità PHONO sia selezionata, che il braccio di lettura sia correttamente posizionato e che il volume sia regolato. Assicurarsi inoltre che il giradischi non sia in modalità silenziosa (mute) e che il cavo RCA sia ben collegato.

Come utilizzare la funzione ripetizione?

In modalità USB, premere il pulsante REPEAT (13): una volta per ripetere la traccia in corso (spia USB lampeggia lentamente), una seconda volta per ripetere tutte le tracce (spia lampeggia più rapidamente).
Premere una terza volta per annullare.

L'apparecchio non si accende, cosa fare?

Verificare che l'alimentatore sia correttamente collegato all'apparecchio e a una presa a muro funzionante. Provare un'altra presa. Se il problema persiste, potrebbe trattarsi di una scarica elettrostatica: scollegare l'alimentatore, rimuovere le batterie se presenti, attendere 10 secondi e ricollegare.

Qual è la capacità massima della chiavetta USB?

La porta USB accetta chiavette USB formattate in FAT32 fino a 32 GB. I formati exFAT o NTFS potrebbero non essere riconosciuti.

Posso leggere dischi a 45 giri con questo apparecchio?

Sì, l'apparecchio è compatibile con i dischi a 45 giri. Utilizzare l'adattatore EP fornito per i dischi da 17 cm (45 giri). Selezionare la velocità 45 giri/minuto con il selettore di velocità (21).

MANUALE UTENTE TTR9645EBT ROADSTAR

Manuale d'istruzioni

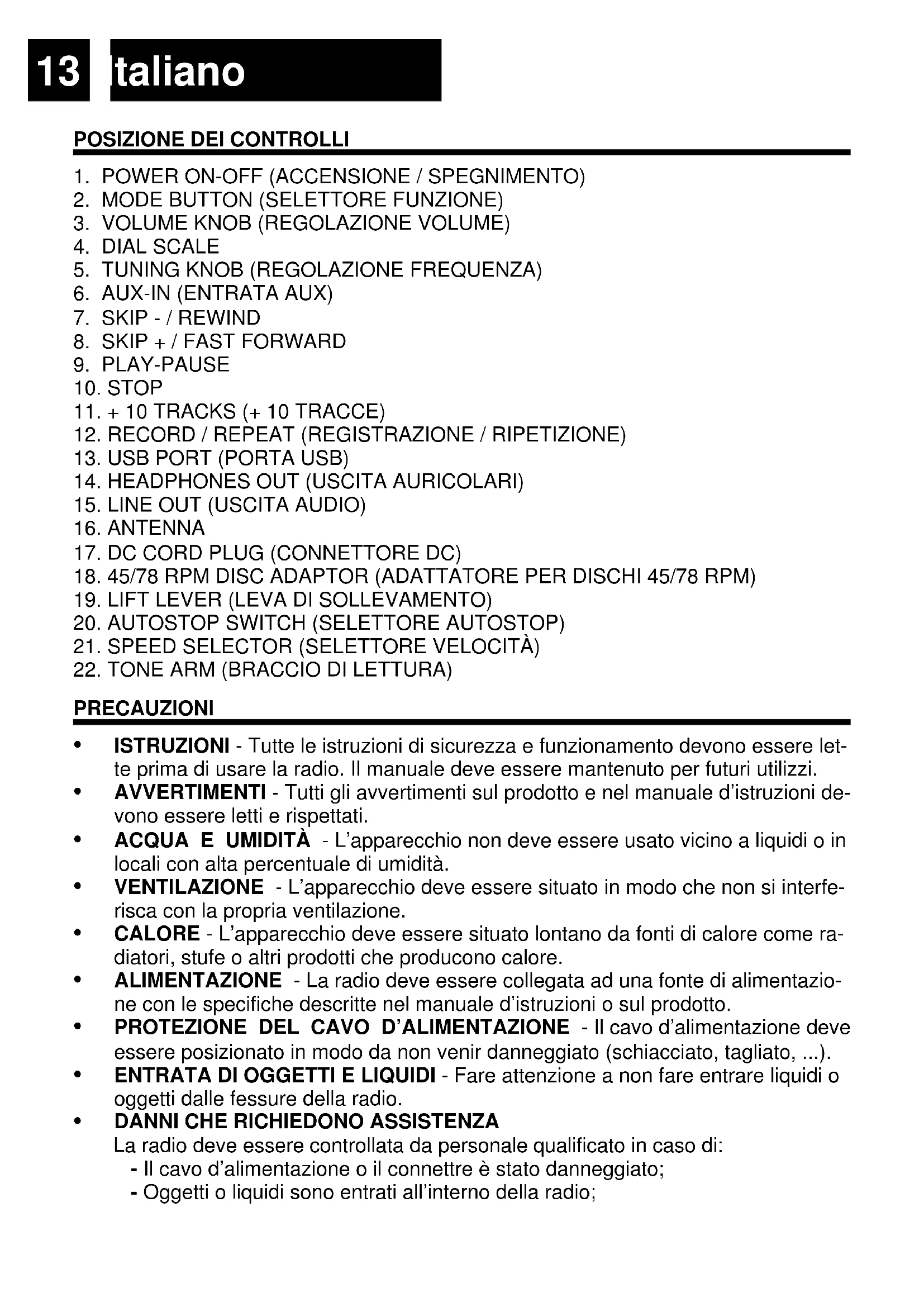

POSIZIONE DEI CONTROLLI

1. POWER ON-OFF (ACCENSION / SPEGNIMENTO)
2. MODE BUTTON (SELETTORE FUNZIONE)
3. VOLUME KNOB (REGOLAZIONE VOLUME)
4. DIAL SCALE
5. TUNING KNOB (REGOLAZIONE FREQUENZA)
6. AUX-IN (ENTRATA AUX)
7. SKIP - / REWIND
8. SKIP + / FAST FORWARD
9. PLAY-PAUSE
10. STOP
11. • 10 TRACKS (+ 10 TRACCE)
12. RECORD / REPEAT (REGISTRAZIONE / RIPETIZIONE)
13. USB PORT (PORTA USB)
14. HEADPHONES OUT (USCITA AURICOLARI)
15. LINE OUT (USCITA AUDIO)
16. ANTENNA
17. DC CORD PLUG (CONNETTORE DC)
18. 45/78 RPM DISC ADAPTOR (ADATTATORE PER DISCHI 45/78 RPM)
19. LIFT LEVER (LEVA DI SOLLEVAMENTO)
20. AUTOSTOP SWITCH (SELETTORE AUTOSTOP)
21. SPEED SELECTOR (SELETTORE VELOCITA)
22. TONE ARM (BRACCIO DI LETTURA)

PRECAUZIONI

• ISTRUZIONI - Tutte le istruzioni di sicurezza e funzionamento devono essere lette prima di usare la radio. Il manuale deve essere mantenuto per futuri utilizzi.
• AVVERTIMENTI - Tutti gli avvertimenti sul prodotto e nel manuale d'istruzioni devono essere letti e rispetto.
• ACQUA E UMIDITA - L'apparecchio non deve essere usato vicino a liquidi o in locali con alla percentuale di umidità.
• VENTILAZIONE - L'apparecchio deve essere situato in modo che non si interferrisca con la propria ventilazione.
• CALORE - L'apparecchio deve essere situato lontano da fonti di calore come radiatori, stufe o altri prodotti che producono calore.
  ALIMENTAZIONE - La radio deve essere collegata ad una fonte di alimentazione con le specifiche descritte nel manuale d'istruzioni o sul prodotto.
  PROTEZIONE DEL CAVO D'ALIMENTAZIONE - Il cavo d'alimentazione deve essere posizionato in modo da non venir danneggiato (schiacciato, tagliato, ...).
  ENTRATA DI OGGETTI E LIQUIDI - Fare attenzione a non fare entrare liquidi o oggetti dalle fissure della radio.
  DANNI CHE RICHIEDONO ASSISTENZA

La radio delve essere controllata da personale qualificato in caso di:

• Il cavo d'alimentazione o il connette è stato danneggiato;

• Oggetti o liquidi sono entrati all'interno della radio;

• La radio è stata esposta alla pioggia;

• L'apparecchio è caduto o l'involucro è stato danneggiato;

• La radio non funziona correttamente.

• REVISIONE - L'utente non deve cercare di riparare la radio或者其他 quanto describing nel manuale. Tutte le riparazioni devono essere eseguite da personale qualificato.

Nota: Se il display non funziona correttamente o non reagisce ai controli, quello cui essere dovuto a scariche elettrostatiche. Spagnere la radio, disconnetterla alla presa, rimuovere tutte le batterie e riconnettere dopo quale secondo.

FONTI DI ALIMENTAZIONE

CORRENTE ALTERNATA: Puoi alimentare la tua radio connette il cavo di alimentazione nel connettore DC (17) e ad una presa elettrica AC.

Verifica che il voltaggio della radio corrisponda a quello della tua rete di alimentazione. Assicurarsi che il cavo sia inserito completamente nel connettore.

UTILIZZO DELLA RADIO

1. Premere il tasting [POWER] (1) per accendere l'apparecchio;
2. Selezionare la modalità premendo ripeturamente il tasto [MODE] (2);
3. (Vedi istruzioni dettagiate per anni sorgente nei prossimi capitoli);
4. Regolare il Volume con il [CONTROLLO VOLUME] (3) al livello desiderato;
5. Per spegnere la radio premere il tasto [POWER] (1).

1. Selezionare la modalità "PHONO" usingo il tasto [MODE] (2);
2. Posizione are un disco sul giradischi. Posizione are l'adattatore EP sul perno centrale quando si usano dischi EP 45 giri;
3. Regolare il [SELEZZIONE VELOCITA] (21) su 33, 45 o 78 giri, a seconda del disco utilizzato;
4. Rilasciare il fissaggio del braccio della testina digettura, e rimuovere il cappuccio di protezione alla puntina;
5. Sollevare il [BRACCIO DI LETTURA] (22) con la [LEVA DI SOLLEVAMENTO] (19);
6. Posizione are il [BRACCIO DI LETTURA] (22) all'inizio del disco, o all'inizio di un brano particolare;
7. Abbassare con delicatezza il [BRACCIO DI LETTURA] (22) sul disco con la [LEVA DI SOLLEVAMENTO] (19) per iniziare lalettura;
8. Quando il disco giunge al termine, il piatto si fermerà automaticamente. Per fermare manualmente il piatto durante lagettura, alzare il [BRACCIO DI LETTURA] (22) e riportarlo sull'appoggio. Il giradischi si fermerà;

Note: Non girare il piatto manualmente.

Quando I'unità viene spostata o trasportata:

• Bloccare il [BRACCIO DI LETTURA] (22) con il fissaggio del braccio.
• Posizione il cappuccio protettivo sulla puntina (anche quando non è in uso).

ASCOLTO DELLA RADIO

1. Selezionare la modalità "TUNER" using il tasto [MODE] (2);
2. Cerca la stazione desiderata con il CONTROLLO SINTONIA.

Nota: Per una miglior ricezione orientare l'antenna (16).

ASCOLTO MUSICA DA INGRESSO AUX-IN

1. Selezionare la modalità "AUX" using il tasto [MODE] (2);
2. Usa un cavo "maschio - maschio" 3.5mm jack (non incluso) per connette un dispositivo esterno all'INGRESSO AUX-IN [6].

Note: Il controlleda della musica (play, ecc) delve essere fattotramite il dispositivo esterno.

ASCOLTO MUSICA DA MEMORIA USB

1. Seleziona la modalità "USB" premendo ripetutamente il tasto [MODE] (2);
2. Inserire una memoria USB nella [PORTA USB] (7);
3. La riproduzione partirà automaticamente dal primo brano.

Nota: Alcunilettori MP3 potrebbero non essere capaci di riproduire i file tramite la presa USB. Questo non è dovuto ad un malfunzionamento del sistema.

Nota: Per evitare danni alla memoria USB, rimuoverla solo quando la radio è spenta.

RIPETERE

Premere il tasto [REPEAT] (13) per ripetere la traccia corrente (il LED USB lampeggerà), premere di nuovo per ripetere tutte le tracce (il LED USB lampeggerà più velocimento).

FUNZIONE BLUETOOTH

1. Selezionare la modalità "BT" using il tasto [MODE] (2);
2. Connette il proprio dispositivo Bluetooth all'ID Bluetooth "TTR-9645EBT";
3. Ora è possible trasferire la musica al TTR-9645EBT.

Nota: Il controlledo della musica (play, ecc) delve essere fatto sul dispositivo esterno.

CODIFICA DIRETTA SU USB

Il vosto appearecchio cui registre da Giradischi o AUX.

1. Inserire una memoria USB nella [PORTA USB] (7);
2. Effettuare la riproduzione normale della traccia che si vuole codificare e registrarare;
3. Premere due volte il tasting [RECORD] (13) per avviare la codifica (il LED della sorgente lampeggerà);
4. Per interrompere la registrazione, premere il tasto [RECORD] (13).

SPECIFICHE TECNICHE

Alimentazione: DC 12V= 1A.

Copertura radiofrequenze

FM: 87.5 - 108 MHz.

Altoparlante

Potenza d'uscita: 2 × 1.2 Watt RMS.

Generali

Ingresso Aux-In: 3.5mm jack.

Uscita audio: Connettori RCA (L + R)

Uscita cuffie: 3.5mm jack.

Potenza massima irradiata (Bluetooth): < 4 dBm (2.5mW)

Versione Porta USB: USB 3.0, max. 32GB.

Le specifiche e il design sono soggetti a possibili modifiche alla preavviso a causa di miglioramenti.

ATTENZIONE

Il punto esclamativo all'interno di un triangolo avverte l'utente che il libretto d'istruzioni contiene delle importanti istruzioni per l'uso e la manutenzione.

Il significato del fulmine all'interno di un triangolo avverte l'utente della presenza di una pericolosa tensione all'interno dell'apparecchio.

Per ridurre i rischi di scosse elettriche, non apriere l'apparecchio. L'apparecchio non contiene parti riparabili dall'utente. In caso di guasto fare appello a tecnici qualificati per le riparazioni.

Questo appearecchio è stato progettato per funzionare a 230V 50Hz . Se non si intende utilizzato l'apparecchio per un lungo periodo di tempo, rimuovere la spina alla presa di corrente.

Utilizzare l'apparecchio solo dopo aver verificato che tutte le connessioni siano state eseguite correttamente.

Non esporre l'apparecchio alla pioggia o all'umidità.

Posizione l'apparecchio in un luogo sufficientemente ventilato. Evitare di systemarlo vicino a tende, sul tappeto o all'interno di un mobile quale, ad esempio, una libreria.

Non esporre l'apparecchio alla luce diretta del sole o a fonti di calore.

CORRETTO SMALTIMENTO DEL PRODOTTO (rifiuti elettrici ed elettronici)

Il marchio riportato sul prodotto e sulla sua documentazione indica che il prodotto non deve essere smaltito can altri rifiuti domestici al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dall'inopportuno smaltimento dei rifiuti, si invita l'utente a separare quello prodotto da altre tipi di rifiuti e di riciclarlo in maniera responsabile per favorire il riutilizzo sostinibile delle risorse materiali. Gli utenti domestici sono invitati a contattare il rivenditore presso il quale e stato acquistato il prodotto a l'uffizio locale preposto per tutte le informazioni relative alla raccolta differenziate e al riciclaggio per quello tipo di prodotto. Gli utenti aziendali sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto non deve essere smaltito unitamente ad altri rifiuti commerciali.

Con la presente, Roadstar Management SA dichiara che l'apparecchiatura radio del tipo TTR-9645EBT è conforme alla Direttiva 2014/53 / UE.

Il testo completo della dichiarazione di conformità UE è disponibile al segunte indirizzo Internet:

o esuguendo la scansion del segunte codice QR.
