Produkttyp	Plattenspieler mit FM-Radio, Bluetooth, USB, Aux-Eingang
Marke	Roadstar
Modell	TTR9645EBT
Stromversorgung	Netzadapter 12V DC 1A (DC-Buchse 17)
Abspielgeschwindigkeiten	33, 45, 78 U/min
Radio	FM 87,5 – 108 MHz mit Teleskopantenne
Bluetooth	Version 2.1+EDR, Reichweite ca. 10 m, ID "TTR-9645EBT"
USB-Anschluss	USB 3.0, kompatibel bis 32 GB, MP3-Wiedergabe
Aux-Eingang	3,5 mm Klinkenbuchse
Audioausgänge	RCA-Buchse (L+R), Kopfhörerbuchse 3,5 mm
Lautsprecher	2 x 1,2 Watt RMS
Direkte USB-Aufnahme	Ja, vom Plattenspieler oder Aux-Eingang
Abmessungen (ca.)	420 x 350 x 120 mm (L x T x H)
Gewicht (ca.)	3,5 kg
Gehäusematerial	Kunststoff und Metall
Mitgeliefertes Zubehör	EP-Adapter (45 U/min), RCA-Kabel, Bedienungsanleitung
Pflege	Mit einem weichen, trockenen Tuch reinigen. Keine Scheuermittel verwenden.
Sicherheitshinweise	Nicht Feuchtigkeit, Regen oder Wärmequellen aussetzen. Bei längerer Nichtbenutzung Netzstecker ziehen.
Reparierbarkeit	Reparaturen nur von qualifiziertem Fachpersonal durchführen lassen. Keine vom Benutzer reparierbaren Teile.
Stromverbrauch	12V DC, 1A (max. 12W)

Häufig gestellte Fragen - TTR9645EBT ROADSTAR

Wie verbinde ich mein Smartphone über Bluetooth?

Wählen Sie den Modus BT mit der MODE-Taste (2). Aktivieren Sie Bluetooth auf Ihrem Smartphone und suchen Sie nach Geräten. Wählen Sie 'TTR-9645EBT' aus der Liste der verfügbaren Geräte aus. Die Verbindung wird hergestellt und Sie können Ihre Musik streamen.

Wie nehme ich eine Schallplatte auf einen USB-Stick auf?

Stecken Sie einen USB-Stick in den USB-Anschluss (7). Starten Sie die Wiedergabe der Schallplatte (PHONO-Modus). Drücken Sie zweimal die RECORD-Taste (13), um die Aufnahme zu starten. Die Quellen-LED blinkt. Zum Stoppen drücken Sie erneut RECORD.

Kann ich einen Kopfhörer anschließen?

Ja, verwenden Sie die Kopfhörerbuchse (3,5 mm Klinke) an der Vorder- oder Rückseite des Geräts. Der Kopfhörerausgang schaltet die Lautsprecher automatisch stumm.

Wie hoch ist die Leistung der Lautsprecher?

Der Plattenspieler ist mit zwei Lautsprechern mit einer Leistung von jeweils 1,2 Watt RMS ausgestattet, insgesamt 2,4 Watt RMS.

Wie reinige ich die Abtastnadel?

Verwenden Sie eine antistatische Bürste oder eine spezielle Reinigungsflüssigkeit für Abtastnadeln. Reinigen Sie vorsichtig in Richtung der Nadel. Vermeiden Sie Fingerkontakt.

Was tun, wenn die Platte läuft, aber kein Ton kommt?

Überprüfen Sie, ob der Modus PHONO ausgewählt ist, der Tonarm richtig positioniert ist und die Lautstärke eingestellt ist. Stellen Sie außerdem sicher, dass der Plattenspieler nicht stummgeschaltet ist und das RCA-Kabel richtig angeschlossen ist.

Wie verwende ich die Wiederholungsfunktion?

Im USB-Modus drücken Sie die REPEAT-Taste (13): einmal, um den aktuellen Titel zu wiederholen (USB-LED blinkt langsam), ein zweites Mal, um alle Titel zu wiederholen (LED blinkt schneller).
Drücken Sie ein drittes Mal, um abzubrechen.

Das Gerät schaltet sich nicht ein, was tun?

Überprüfen Sie, ob der Netzadapter richtig am Gerät und an einer funktionierenden Steckdose angeschlossen ist. Versuchen Sie eine andere Steckdose. Wenn das Problem weiterhin besteht, könnte es sich um eine elektrostatische Entladung handeln: Ziehen Sie den Adapter ab, entfernen Sie ggf. die Batterien, warten Sie 10 Sekunden und schließen Sie ihn wieder an.

Wie hoch ist die maximale Kapazität des USB-Sticks?

Der USB-Anschluss akzeptiert USB-Sticks, die mit FAT32 formatiert sind, bis zu 32 GB. Die Formate exFAT oder NTFS werden möglicherweise nicht erkannt.

Kann ich mit diesem Gerät 45-U/min-Schallplatten abspielen?

Ja, das Gerät ist mit 45-U/min-Schallplatten kompatibel. Verwenden Sie den mitgelieferten EP-Adapter für 17-cm-Platten (45 U/min). Wählen Sie die Geschwindigkeit 45 U/min mit dem Geschwindigkeitswähler (21).

BEDIENUNGSANLEITUNG TTR9645EBT ROADSTAR

Aux-In: 3.5mm jack plug.

Line-Out: RCA plugs (L + R)

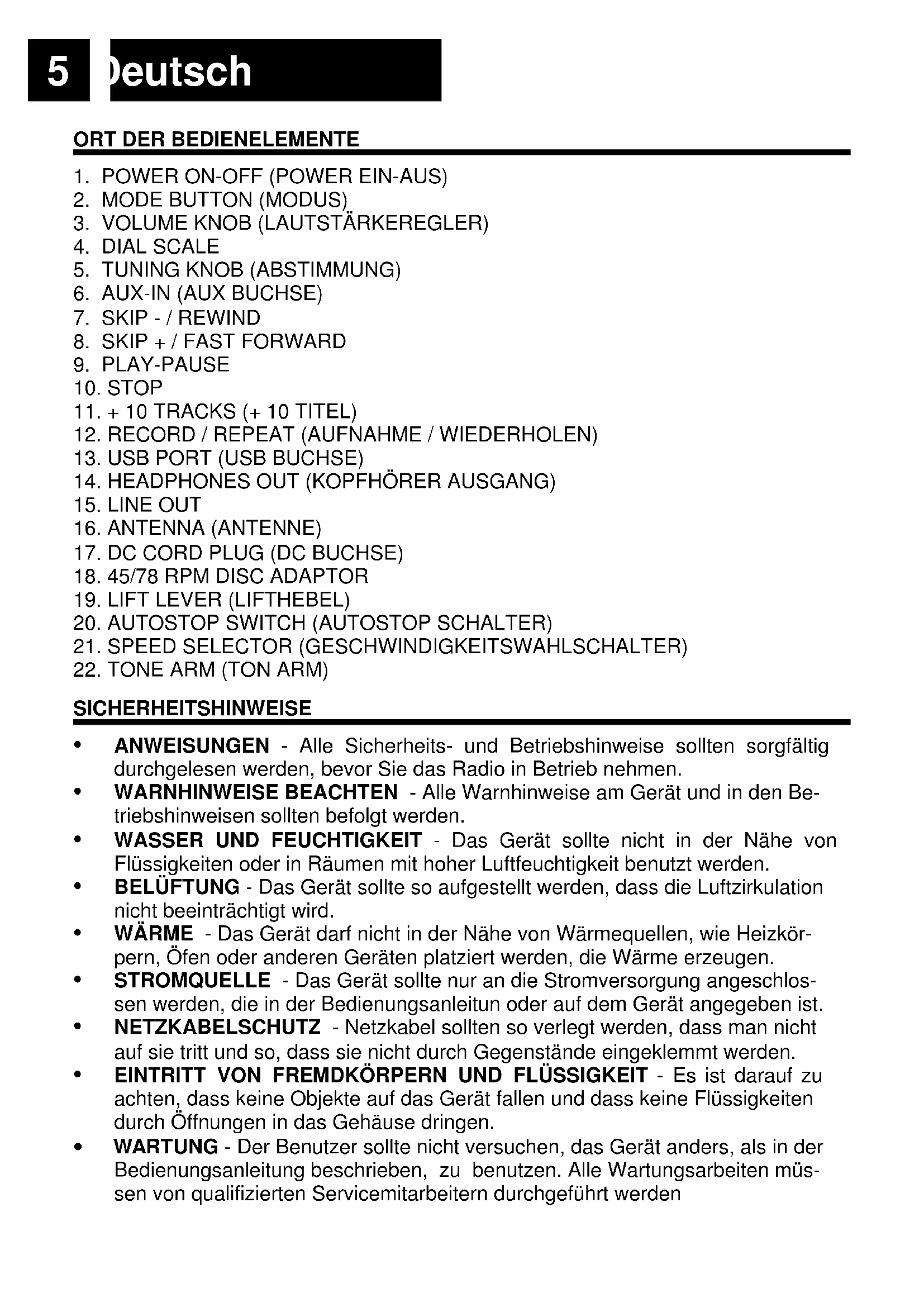

• ANWEISUNGEN - Alle Sicherheits- und Betriebshinweise sollenn sorgfältig durchgeleen werden, bevor Sie das Radio in Betriebnehmen.
• WARNHINWEISE BEACHTEN - Alle Warnhinweise am Gerät und in den Betriebshinweisen sollenn befolgt werden.
  WASSER UND FEUCHTIGKEIT - Das Gerät sollte nicht in der Nähe von Flüssigkeiten oder in Räumen mit hoher Luftfeuchtigkeit benutzt werden.
  BELUFTUNG - Das Gerät sollte so aufgestellt werden, dass die Luftzirkulation nicht beeinträchtigt wird.
  Wärme - Das Gerätarf nicht in der Naze von Wärmequellen, wie Heizkörpern, Öfen oder anderen Geräten platziert werden, die Wärme erzeugen.
• STROMQUELLE - Das Gerät sollte nur an die Stromversorgung angeschlossen werden, die in der Bedienungsanleitun oder auf dem Gerät angegeben ist.
• NETZKABELSCHUTZ - Netzkabel sollenn so verlegt werden, dass man nicht auf sie tritt und so, dass sie nicht durch Gegenstände eingeklemmt werden.
• EINTRITT VON FREMDKÖRPERN UND FLUSSIGKEIT - Es ist darauf zu achten, dass keine Objekte auf das Gerät fallen und dass keine Flüssigkeiten durch Öffnungen in das Gehäuse dringen.
  WARTUNG - Der Benutzer sollt nicht versuchen, das Gerät anders, als in der Bedienungsanleitung beschreiben, zu benutzen. Alle Wartungsarbeiten mösen von qualifizierten Servicemitarbeitern durchgeführt werden

Hinweis: Wenn das Display faktioniert nicht ordnungsgemäß oder reagiert nicht auf die Betätigung der Kontrolle, aufgrund einer elektrostatischen Entladung. Ziehen Sie das Netzkabel und entfern den Sie die Batterien, dann und schreiben Sie die Stromversorgung eineugekunden später wieder an.

STROMQUELLEN

WECHSELSTROM: Sie können Ihr Stereosystem mit Strom versorgen, indem Sie das Netzkabel in den Netzstecker (7) an der Rückseite des Gerätes und dann in die Steckdose an der Wand stecken.

Prüfen Sie, dass die Nennspannung des Geräts mit ihrer lokalen Spannung übereinstimmt. Stellen Sie safer, dass das Netzkabel vollständig in das Gerät eingesetzt ist.

RADIO BENUTZUNG

1. Drücken Sie die Taste [POWER] (1) um das Gerät Ein zu schalten;
2. Wahlen Sie die gewünschte Audioquelle durch wiederholtes Drücken der [MODE] (2) aus;
3. (Detailierte Anweisungen für die verschiedene Quellen finden Sie in den folgenden Kapiteln);
4. Andern Sie die Lautst. mit den [LAUTSTÄRKEREGLER] (3) auf die gewünschte Pegel;
5. Drücken Sie die Taste [POWER] (1), um das Gerät auszuschalten.

Hinweise: Wenn kein Ton ausgegeben wird, schaltet sich das Gerät nach 10 Minuten automatisch aus

SCHALLPLATTEN MODUS

1. Wahlen Sie den "PHONO"-Modus durch wiederholtes Drucken der Taste [MODE] (2) aus;
2. Legen Sie eine Schallplatte auf den Plattenteller auf. Platzieren Sie den Adapter, wenn eine 45er Aufzeichnungen mit 45U / Min wiedergegen werden soll;
3. Stellen Sie den [GESCHWINDIGKEITSWAHLSCHALTER] (21) entsprechend der Aufzeichnung auf 33, 45 oder 78U / min ;
4. Losen Sie die tonarmklemme und entfernen Sie den Schutzkappe vom Tonnadelkopf;
5. Heben Sie den [TONARM] (22) mit dem [LIFTHEBEL] (19) an;
6. Bewege den [TONARM] (22) and den Anfang der Aufnahme;
7. Setzen Sie den [TONARM] (22) mit dem [LIFTHEBEL] (19) ab;
8. Wenn die Wiedergabe beendet ist, der plattenteller automatisch hört auf, sich zu drehen. Um die Wiedergabe manuell anzuhalten, haben Sie den [TONARM] (22) von der Schallplatte und legen ihn auf der Tonarmablage ab;

Hinweis: Stopen oder drehen Sie den plattenteller nicht manuell.

Wenn das Gerät bewegt bzw. Transportiert wird :

Sichern Sie den [TONARM] (22) mit der tonarmklemme.
- Setzen Sie die Schutzkappe auf den Tonnadelkopf (auch bei nichtbenuzung).

7

Deutsch

RADIOBETRIEB

1. Wahlen Sie den "TUNER"-Modus durch wiederholtes Drucken der Taste [MODE] (2) aus;
2. Drehen Sie den [ABSTIMMUNG] (5), um den gewünschten Radiosender auszuwahlen.

Hinweis: Richten Sie die Antenne (16) für einen besseren Empfang aus.

AUX-IN-BETRIEB

1. Wahlen Sie den "AUX" -Modus durch Drucken die Taste [MODE] (2);
2. Verwenden Sie ein mannliches 3,5-mm-Klinkenkabel (nicht im Lieferumfang enthalten), um ein externes Audiogerät an die [AUX-IN-BUCHSE] (6) anzuschreiben.

Hinweis: Die Musikbedienung (Wiedergabe, Pause usw.) muss von Ihrem externen Gerät aus durchgeführt werden.

USB-BETRIEB

1. Wahlen Sie den"USB"-Modus durch wiederholtes Drucken der Taste [MODE] (2) aus;
2. SchlieBen Sie ein USB-Gerat an die [USB-BUCHSE] (7) an;
3. Die Wiedergabe startet automatisch mit dem ersten Titel.

Hinweis: Einige MP3-Player können möglicherweise nicht über den USB-Anschluss wiederergegeben werden. Dies ist keine Funktionstörung des Systems.

Hinweis: Um Schaden am USB-Speicher zu vermeiden, entfernen Sieihn nur, wenn das Radio ausgeschaltet ist.

WIEDERHOLEN

Drücken Sie die Taste [REPEAT] (13), um den aktuellen Titel zu wiederholen (die USB-LED blinkt). Drücken Sie erneut, um alle Titeln zu wiederholen (die USB-LED blinkt schneller).

BLUETOOTH MODUS

1. Wahlen Sie den "BT" -Modus durch Drucken die Taste [MODE] (2);
2. Verbinden Sie Ihr tragbares Bluetooth-Gerät mit der Bluetooth ID "TTR-9645EBT";
3. Sie können die Musik jetzt auf den TTR-9645EBT für die Wiedergabe übertragen.

Hinweis: Die Musiksteuerung (Wiedergabe, Pause usw.) muss von ihrem externen Gerät aus erfolgen.

USB AUFNAHME

Das Gerät kann vom Phono oder AUX.

1. Schlieben Sie ein USB-Gerät an die [USB-BUCHSE] (7) an;
2. Führren Sie die normale Wiedergabe des Titels durch, den Sie kodieren und aufnehmen möchten;
3. Drücken Sie die Taste [RECORD] (13), um mit der Codierung zu beginnen (Die LED der Quelle blinkt.);
4. Um die Aufnahme zu beenden drücken Sie die Taste [RECORD] (13).

TECHNISCHE DATEN

Stromversorgung: DC 12V= 1A.

Radiofrequenzbereich

FM: 87.5 - 108 MHz.

Lautsprecher

ausgangsleistung: 2 × 1.2 Watt RMS

Allgemeine

Aux-In: 3.5mm Buchse.

Audio ausgang: RCA buchse (L + R)

Kopfhörer: 3.5mm jackbuchse.

USB Buchse Ausführung: USB 3.0, max. 32GB.

Ausführung und Spezifikationen unterliegen unangekündigten Änderungen.

SICHERHEITSHINWEISE

Das Ausrufszeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen (Service) in diesen Handbuch hin, die unbedingt zu befolgen sind.

Um die Gefahr elektrischer Schläge auszuschliessen, Gehäuse auf keinen Fall abnehmer.

Im Innem befinden sich keine vom Benutzer selbst instandsetz-baren Teile. Reparaturen dürfen nur von einer autorisierten Fachwerkstatt durchgeführt werden.

Dieses Gerät ist für 230V 50Hz Netzspannung ausgelegt. Bei längerer Nichtbenutzung des Gerätsziehen Sie den Stecker aus der Steckdose.

Setzen Sie das Gerät weder Feuchtigkeit noch Regen aus.

Schalten Sie das System erst dann ein, wenn Sie alle Verbindungen genau geprüft haben.

Stellen Sie das Gerät so auf, dass immer eine ungestörte Frischluftzufuhr sichergestellt ist. Es ist zum beispiel keinesfalls auf Teppiche und in der Höhe von Gardinen zu stellen oder in Bücherrega leinzubauen.

Setzen Sie das Gerät weder direkter Sonneneinstrahlung noch Wärmequellen aus.

KORREKTE ENTSORGUNG DIESES PRODUKTS (Elektromull)

Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmull entsorgt werden darf. Entsorgen Sie these Geratitte getrennt von anderen Abfallen, um der Umwelt bzw. der menschl i chen Gesundheit ni cht durch unkontrol l erte Mul besei ti gung zu schaden. Recyel n Si e das Gerat, um di e nachhaltige Wiederverwertung von stofflichen Ressourcen zu fordern. Private Nutzer sollen den Handler, bei dem das Produkt gekauft wurd, oder die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerat auf umweltfreundliche Weise recyeln konnen. Gewerbliche Nutzer sollen sich an ihren Lieferanten wenden und die Bedingungen des Verkaufsvertrags konsultieren. Dieses Produkt darf nicht zusammen mit anderen Gewerbebümm entsorgt werden.

L'EMPLACEMENT DES COMMANDES

1. POWER ON-OFF (MARCHE / ARRET)
2. MODE BUTTON (SELECTEUR FONCTION)
3. VOLUME KNOB (COMMANDE DE VOLUME)
4. DIAL SCALE
5. TUNING KNOB (COMMANDDE DE SYNTONISATION)
6. AUX-IN (ENTRÉE AUX)
7. SKIP - / REWIND
8. SKIP + / FAST FORWARD
9. PLAY-PAUSE
10. STOP
11. • 10 TRACKS (+ 10 PISTES)
12. RECORD / REPEAT (ENREGISTREMENT / REPETITION)
13. USB PORT (PRISE USB)
14. HEADPHONES OUT (SORTIE CASQUE)
15. LINE OUT (SORTIE AUDIO)
16. ANTENNA (ANTENNE)
17. DC CORD PLUG (ENTRÉE DC)
18. 45/78 RPM DISC ADAPTOR
19. LIFT LEVER (LEVIER DE LEVAGE)
    20.AUTOSTOP SWITCH (SELECTEUR AUTOSTOP)
20. SPEED SELECTOR (SELECTIONEUR VITESSE)
21. TONE ARM (BRAS DE LECTURE)

INSTRUCTIONS DE SECURITE

PLAATS VAN DE REGELKNOPPEN

1. POWER ON-OFF (AAN / UIT)
2. MODE BUTTON (FUNCTIEKEUZEKNOP)
3. VOLUME KNOB (VOLUME REGELAAR)
4. DIAL SCALE
5. TUNING KNOB (AFSTEM REGELAAR)
6. AUX-IN (AUX-AANSLUITING)
7. SKIP - / REWIND
8. SKIP + / FAST FORWARD
9. PLAY-PAUSE
10. STOP
11. • 10 TRACKS (+ 10 TRACKS)
12. RECORD / REPEAT (OPNEMEN / HERHALING)
13. USB PORT (USB-AANSLUITING)
14. HEADPHONES OUT (AANSLUITING KOPTELEFOON)
15. LINE OUT
16. ANTENNA (ANTENNE)
17. DC CORD PLUG (DC-AANSLUITING)
18. 45/78 RPM DISC ADAPTOR
19. LIFT LEVER (LIFTHENDEL)
20. AUTOSTOP SWITCH (SUTOSTOP-SELECTIE)
21. SPEED SELECTOR (SNELHEIDS SCHAKELAAR)
22. TONE ARM (AFSPEELARM

VEILIGHEIDSINSTRUCTIES

Roadstar Management SA erklärt hiermit, dass das Funkgerät vom Typ TTR-9645EBT der Richtlinie 2014/53 / EU entspricht.

Der vollständige Text der EU-Konformitätserklung ist unter der folgenden Internetadresse verfügbar:

oder durch Scannen des folgenden QR-Codes.
