BEDIENUNGSANLEITUNG Pure 630C HSM

deutsch: Aktenvernichter HSM Pure 630 3

1 Grundlegende Sicherheitshinweise

WARNING

dem Signal

wort WARNING und grau hinterlegter Text warnen Sie vor schweren bis lebensgefährlichen Verletzungen.

Hinweis

kennzeichnet Informationen für einen effektiven Betrieb der Maschine ohne Gefährungsrisiko.

Lesen Sie vor Inbetriebnahme der Maschine die Betriebsanleitung, bewahren Sie diese für späteren Gebrauch auf und geben Sie die

Anleitung an spätere Nutzer weiter.

Beachten Sie alle auf dem Aktenvernichter angebrachten Sicherheitshinweise.

Verletzungsgefahr durch scharfe Messer!

Fassen Sie niemals in den Schlitz der Papierzufuhr.

Verletzungsgefahr durch Einziehen!

Bringen Sie lange Haare, lose Kleidung, Krawatten, Schals, Hals- und Armkettchen usw. nicht in den Bereich der Zuführöffnung. Vernachten Sie kein Material, das zu Schlingenbildung neigt, z.B. Bander, Verschnurungen, Weichplastikfolien.

Gefahren für Kinder und andere Personen!

Die Maschinearficht durch Personen (einschließlich Kinder unter 14 Jahren) mit einge

schränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt

werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speiten.

Lassen Sie den Aktenvernichter nicht unbeaufsichtigt eingeschaltet.

Gefährung durch elektrischen Strom

Gefährliche Netzspannung kann bei fehlerhaftem Umgang mit der

Maschine zu elektrischem Stromschlag führren.

• Prufen Sie Gerät und Kabel regelmäßig auf Schäden.

Schalten Sie den Aktenvernichter bei Beschädigung oder nicht ordnungsgemäßer Funktion sowie vor Platzwechsel oder Reinigung dziehen Sie den Netzstecker.

• Verhindern Sie, dass Wasser in den Aktenvernichter gelangt. Tauchen Sie weder Netzkabel noch Netzstecker in Wasser. Fassen Sie den Netzsteckerniemals mit feuchten Händen an.

• Ziehen Sie den Netzstecker nie an der Zuleitung aus der Steckdose, sondern fassen Sie immer den Netzstecker an.

2 Bestimmungsgemäß Verwendung, Gewährleistung

Der Aktenvernichter ist zum Vernichten von Papier bestimmt. Je nach Schnittart konnen außer dem geringe Mengen folgender Materialien vernichtet werden:

Schnittbreite (mm) 3,9 4,5x30	1,9x15
Kreditkarten • •	•
CDs • •

Das robuste Schneidwerk ist unempfindlich gegen Heft- und Buroklammern.

Die Garantiezeit für den Aktenvernichter beträgt 2 Jahre. Es gilt eine von der Gewährleistung unabhängige Garantie für HSM Vollstahl-Schneidwellen der Aktenvernichter während der gesamten Gerätelebensdauer (HSM Lifetime Warranty). Verschleiß, Schaden durch unsachgemessen Gebrauch sowie Eingriffe von dritter Seite fallen weder unter die Gewährleistung noch unter die Garantie.

HSM gewährleistet die Lieferung von Ersatzteilen bis 10 Jahre nach Auslaufen der Produktion theses Modells.

3 Übersicht

1 Tur
2 Sicherheitshinweise
3 Lichtschranke
4 Bedien- und Anzeigeeinheit
5 Sicherheitselement
6 Typenschild
7 Netzschalter

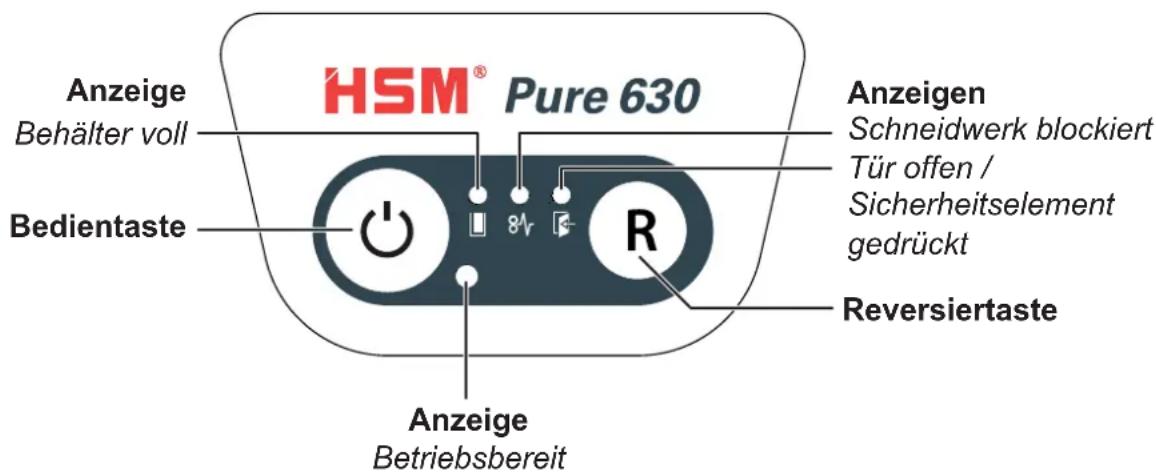

Bedien- und Anzeigeelemente

4 Inbetriebnahme

WARNING

Gefährliche Netzspannung!

Fehlerhafter Umgang mit der Maschine kann zu elektrischem Stromschlag führen.

• Verwenden Sie den Aktenvernichter nur in trockenen Innenaumen. Betreiben Sieihn nicht in Räumen mit hoher Luftfeuchtigkeit oder im Regen.
• Halten Sie das Gerät, den Netzstecker und das Netzkabel von offenem Feuer und bereits Flächen fern. Die Lüftungsschlitze müssen frei sein und ein Abstand zur Wand oder zu Möbeln von min. 5 cm eingehalten werden.
• Achten Sie darauf, dass der Netzsteckerleitung erreichen ist.
• Überprüfen Sie vor dem Einstecken des Netzsteckers, dass Spannung und Frequenz Ihres Stromnetzes mit den Angaben auf dem Typenschild übereinstimmen.
• Schreiben Sie das gelieferte Netzkabel an der Rückseite des Aktienvernichters an und stecken Sie den Netzstecker in eine ordnungsgemäß installierte Steckdose.

5 Bedienung

Aktenvernichter einschalten

• Schalten Sie den Netzschalter an der Rückseite des Aktienvernichters auf „I".
• Drucken Sie die Bedientaste.

  Anzeige „Betriebsbereit" leuchtet.

Papier vernichten

• Führren Sie das Papier in der Mitte des Papierschlitzes zu. Die Lichtschranke startet das Schneidwerk automatisch. Achten Sie deshalb bei schmalen Papierstreifen daraufuf, dass diese von der Lichtschranke erfasst werden können.
  3 Sekunden nachdem die Lichtschranke in der Papierzufuhr wieder frei ist wird das Schneidwerk automatisch abgeschaltet und der Aktenvernichter gehen in Betriebsbereitschaft.

CDs vernichten

(nur in den Schnittgroßen 3,9mm 4,5× 30mm

WARNING

Verletzungsgefahr durch Splitter!

Abhängig von der Materialart konnen beim Vernichten von CDs Splitter aus dem Schneidwerk Herausgeschleudert werden und ihre Augen verletzen.

• Tragen Sie eine Schutzbrille.

• Geben Sie jeweils nur eine CD/DVD in die Mitte der Zuführung.

Hinweis

Für eine sortenreine Trennung des geshredderten Materials konnen Sie den mitgelieferten CD-Sack einsetzen.

Kredit- und Kundenkarten vermachten

• Geben Sie die Karte in die Mitte der Zuführung. Entsorgen Sie das zerkleinerte Material getrennt von Papierabfallen.

Aktenvernichter ausschalten

• Drucken Sie die Bedientaste.

  Anzeige „Betriebsbereit" verlischt.

• Schalten Sie den Netzschalter an der Rückseite des Aktenvernichters auf „0".

Weitere Funktionsmodi

Permanent-Modus

Funktion: Schneidwerk lauft ununterbrochen.

Wenn 2 min kein Material zugeführrt wird, schaltet das Schneidwerk ab und der Aktenvernichter gehen in Betriebsbereitschaft. Start: Drucken Sie die Bedientaste 3 Sekunden lang. Vorzeitiger Abbruch: Drucken Sie die Bedientaste.

- Stand-by-Modus

Funktion: 2 Minuten nach der letzten Papierzufuhr werden automatisch alle unnötgigen Verbraucher abgeschaltet.

Die Anzeige „Betriebsbereit" blitsz in regelmäßigen Abständen kurz auf.

Bei Papierzufuhr lauft der Aktenvernichter selbständig an.

6 Störungsbeseitigung

Hinweis

Das Sicherheitselement ist mit einem Berührungsschutz ausgestattet. Der Aktenvernichter schaltet ab, wenn Sie während des Vernichtungsvorgangs auf das Sicherheitselement drücken.

Anzeige Störung Störungsbehebung
84Dauerlicht	Papierstau Sie haben zu viel Papier auf einmal zugeführrt. ▷ Das Schneidwerk lauft eine Sekunden rückwärts und schiebt das Papier hereaus. ▷ Drücken Sie gegebenenfalls noch die Reversiertaste „R“, um den Papierstapel zu enthalten. ▷ Halbieren Sie den Papierstapel. ▷ Führten Sie das Papier nacheinander zu.
	Überlast • Der Motor wurde überlastet. Lassen Sie den Aktenvernichter vor erneuter Inbetriebnahme 20 Minuten abkühlen.
Blinklicht allg. Störungs-anzeige	• Während der Papiervernichtung ist ein Fehler aufgetreten. Ziehen Sie das Papier aus dem Eingabeschlitz, sodass die Licht-schranke frei ist.
	Schnittgut-behälter voll • Leeren Sie den Schnittgutbehälter. Hinweis Wenn Sie vor dem Entnahmen des Behalters die Reversiertaste kurz-zeitig betätigten, wird ein Teil des Schnittgutes in das Schneidwerk darübergezogen und fällt nicht in den Innenaum des Aktenvernichters.
	Tür offen • Schließen Sie die Tür.
	Sicherheits-element gedrückt • Drücken Sie nicht auf das Sicherheitselement.

7 Reinigung und Wartung 8 Entsorgung / Recycling

WARNING

Gefährliche Netzspannung!

Fehlerhafter Umgang mit der Maschine kann zu elektrischem Stromschlag führen.

Schalten Sie den Aktenvernichter vor Platzwechsel oder Reinigung aus undziehen Sie den Netzstecker.

Servicearbeiten, die mit dem Entfernen von Gehäuseabdeckungen verbunden sind, dürfen nur vom HSM-Kundendienst und Service-Technikern unserer Ver

tragspartner durchgeführt werden.
Kundendienstadressen siehe Seite 160.

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien, teils aber auch schädliche Stoffe, die für die Funktion und Sicherheit notwendig waren. Bei falscher Entsorgung

oder Handhabung konnen diese für die menschliche Gesundheit und die Umwelt gefährlich sein. Geben Sie Altgeräte nie in den Restmull. Beachten Sie die aktuell geltenden Vorschriften und nutzen Sie Sammelstellen zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Führten Sie auch das Verpackungsmaterial einer umweltgerechten Entsorgung zu.

Reinigen Sie den Aktenvernichter nur mit einem weichen Tuch und einer milden Seifenwasserlösung. Dabeiarfkein Wasser in das Geräteindringen.

nur bei Partikelschnitt: Olen Sie das Schneidwerk bei nachlassender Schnittleistung, Gerauschentwicklung oder

nach jedem Leeren des Schnittgutbehalters.
Verwenden Sie dazu nur HSM-Schneid-blockspezialöl:

• Spritzen Sie das Spezialöl durch die Papierzufuhr auf ganzer Breite auf die Schneidwellen.
• Lassen Sie das Schneidwerk ohne Papierzufuhr ca. 10 s im Permanent-Modus laufen.
  Papierstaub und Partikel werden gelöst.

9 Lieferumfang

• Aktenvernichter in Karton verpackt
• Netzanschlussleitung
• 5 Schnittgutsäcke
  1 CD-Sack
  1 Flasche Schneidblock-Spezialöl (50 ml) für Geräte mit Partikelschnitt
• Betriebsanleitung

Zubehör

10 Schnittgutsacke Best.-Nr. 1.442.995.110
Schneidblock-Spezialol (250 ml) Best.-Nr. 1.235.997.403

Kundendienstadressen siehe Seite 160.

10 Technische Daten

Schnittart Streifenschnitt		Partikelschnitt
Schnittgröß (mm) 3,9 4,5 x 30 1,9 x 15
Sicherheitsstufe DIN 66399 P-2 / O-2 / T-2 / E-2 P-4 / O-3 / T-4 / E-3	F-1	P-5 / T-5 / E-4 /F-2
Schnittleistung* (Blatt), DIN A4 80 g/m2702	26 - 2829 - 31	21 - 22g25m - 27	14 - 1517 - 19
Gewicht 40,4 kg 40,5 kg 40,6	kg
Schnittgeschwindigkeit	88 mm/s	80 mm/s
Eingabebreite	310 mm
Anschluss	230 V, 50 Hz	120 V, 60 Hz	220 V, 60 Hz
Leistungsaufnahme bei max. Blattzahl	590 W
Betriebsart	Dauerbetrieb
Umgebungsbedingungen im Betrieb: Temperatur	-10°C bis +25°Cmax. 90%, nicht kondensierend
relative Luftfeuchte
Höhe über NN	max. 2000 m
Maße B x T x H (mm)	538 x 487 x 889
Volumen des Schnittgutbehalters	130 l
Emissionsschalldruckpegel (im Leerlauf / unter Last)	55 dB(A) / 60 - 62 dB(A)

• Die max. Anzahl der Blätter (DIN A4, 70 g/m² bzw. 80 g/m²), langs zugeführrt, die in einem Durchgang zerschnitten werden. Die Ermittlung der angegebenen Leistungsdaten erfolgt mit neuem, geoltem Schneidwerk und kaltem Motor. Eine schwächere Netzpannung oder andere Netzfrequenz als angegeben kann zu einer geringeren Blattleistung und zu erhöhten Laufgeräussen führen. Je nach Struktur und Eigenschaften des Papiers und der Art der Eingabe kann die Blattleistung abweichen.

Der Aktenvernichter erfüllt die einschlägigen Harmonisierungsvorschriften der Europäischen Union:

Niederspannungsrichtlinie 2006/95/EG
EMV-Richtlinie 2004/108/EG
RoHS-Richtlinie 2011/65/EU

Die EU-Konformitätserklung kann beim Hersteller angefordert werden.
