BRUGSANVISNING Pure 630C HSM

1 Symbolforklaring og sikker-hedshenvisninger

ADVARSEL

Faretognet

signalordet

ADVARSEL og tekst med grå baggrund advarer dig mod alvorlige til livsfarlige kvæstelser.

Bemaerk

angiver ophysninger om en effektiv drift af maskinen.uden risiko for fare.

Sikkerhedsinstruktioner

Laes driftsvejledningen for idrifttagning af maskinen, opbevar den til senere brug, og videregiv vegledningen til senere brugere.

Overhold alle sikkerhedshenvisninger, der er placeret på makulatoren.

Fare for kvæstelser på grund af skarpe knive!

Grib aldrig ind i spalten pa papirtilforslens abning.

Fare for kvaestelser på grund af indtrækning!

Maskinen ma ikke anvendes af personer (inkl. børn under 14 ar)

med begrænsede fysiske, sandige eller mentale evner aller.uden og/eller.uden viden, medindre deopsyn af person, der er ansvarlig sikkerhed, uller af vedkommeneneinger om, hvordan apparatet skal s. Børn skal vaere under opsyn for at de ikke leger med apparatet.

Lad/DDke makulatoren vare taendt uden opsyn.

Fare på grund af elektrisk strøm!

Forkert omgang med maskinen kan medfører elektrisk stød.

• Kontroller regelmæssigt apparatet og kablet for skader.

Sluk makulatoren, hvis den er beskadiget aller ikke fungerer korrekt, samt før den flyttes aller rengøres, og træk netstikket ud.

• Undgå, at der trænger vand ind i makulatoren. Dyb hverken netkablet eller netstikket i vand. Tag aldrig fat i netstikket med fugtige hænder.
• Træk aldrig netstikket ud af stikdåsen med ledningen, men tag altid fat i netstikket.

Makulatoren er udelukkende beregnet til at tilintetgore papir. Afhengigt af skaretypen kan der derudover tilintetgores sma menger af fologende materialer:

Snitstørrelse (mm) 3,9 4,5x30	1,9x15
Kreditkort	•	•
CD'er	•

Det robuste drev taler kontakt med hæfte-klammer og clips.

Garantitiden for makulatoren er på 2 År. Uafhängigt af garantiydelsen gælder der engaranti for HSM makulatorernes skæreaksler af fuldstål i hele apparatets levetid (HSM Lifetime Warranty). Slid, skader på grund af ukorrekt brug samt indgrep fra tredje part falder hverken under garantiydelsen eller garantien.

HSM garanterer leveringen afreservedele i op til 10 ar, after donne model ilke laengere produceres.

3 Oversigt

1 Dor
2 Sikkerhedshenvisninger
3 Fotocelle
4 Betjenings- og displayenhed
5 Sikkerhedselement
6 Typeskilt
7 Netafbryder

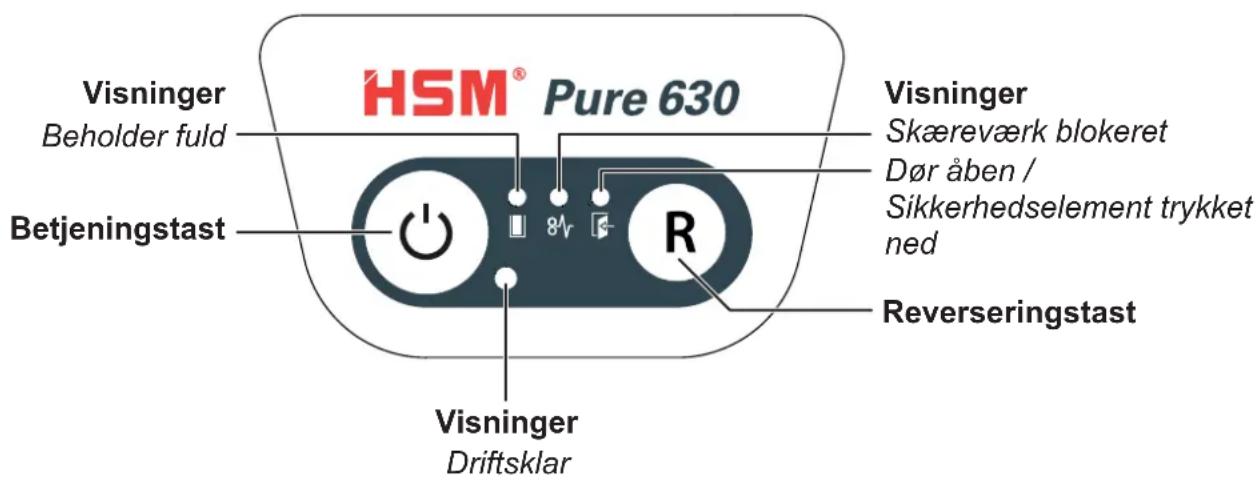

Betjenings- og displayelementer

4 ldriftsættelse

ADVARSEL

Forkert omgang med maskinen kan medfører elektrisk stød.

• Anvend kun apparatet i tøre indendors rum. Anvend det aldrig i fugtige rum ell er i regn.
• Hold apparatet, netstikket og netkablet væk fra aben ild og varme flader. Ventilationsabningerne skal vare fri, og der skal overholds en afstand til væggen eller til møbler på min. 5 cm.
• Sørg for, at det er nevt at nå netstikket.
• Kontroller, at strømnettets spænding og frekvens svarer til oplysningerne på typesiktet, før netstikket saettes i.
• Tilsnut det leverede netkabel på bagsiden af makulatoren, og sæt nettikket i en korrekt installereret stikdase.

5 Betjening

Tilkobling af makulatoren

• Netafryderen på bagsiden af makuleringsmaskinen stilles på "I".
  Tryk pa betjeningstasten.

  Visningen "Driftsklar" lyser.

Makulering af papir

• Før papir ind mitt i papirabningen. Makuleringsprocessen startes af en fotocelle i papirtilforsels-abningen. Sorg derfor ved smalle papirstrimler for, at de kan registreres af fotocellen.

  3 sek. after at fotocellen i papirtilforselsab-ningen igen er fri, frakobles skareværket automatisk, og makulatoren skifter til standby.

Makulering af cd'er

(kun i snitstørlsen 3,9 mm, 4,5x30 mm)

ADVARSEL

Fare for kvæstelser på grund af splinter!

Afhengigt af materialetypen kan der slynges splinter ud af skareværket, som kan medfore øjenskader, när der makuleres cd'er.

• Før altid kun en cd/dvd ind i midten af tilførssåbningen.

Bemerk:

Af hensyn til en ronsorteret adskillese af detmakulerede materiale kan den vedlagte cdpose anwendes.

Makulering af kredit- og kundekest

• Før kortet ind i midten af tilførselsabningen. Bortskaf det makulerede materiale separat fra papiraffald.

Frakobling af makulatoren

Visingen „Driftsklar“ slukker.
- Netafryderen på bagsiden af makule-ringsmaskinen stilles på „0".

Yderligere funktionsmodi

Permanent-modus

Funktion: Skareværket korer uafbrudt.

Hvis der ikke tilfores materiale i 2 min., frakobles skæreværket, og makulatoren skifter til standby.

Funktion: 2 minutter after den sidste papirtilforsel frakobles alle unodige forbrugere automatisk.

Visning "Standby" blinker kort med regelmaessige mellemrum.

Ved papirtilforsel starter makulatoren automatisk.

6 Udbedring af fejl

Bemerk:

Sikkerhedselementet er udstyret med en berøringsbeskyttelse. Makulatoren frakobles, nr du trykker på sikkerhedselementet under makuleringen.

Visning	Fejl Udbedring af fejl
Lyser konstant	Papirstop De har ti	fort for meget papir på én gang. ➢ Skæreværket kører baglæns et par sekunder og skubber papi- ret ud. ➢ Tryk evt. ochå på reverseringstasten „R“ for at tage papir-stablen ud. ➢ Halvær papirstablen. ➢ Før papiret ind stykke for stykke.
	Overbelastning ·	Motoren blev overbelastet. Lad makulatoren køle af i ca. 15 - 20 min., før den tages i drift iven.
Blinkende lys	Generel fejvis- ning	• Der er optrådt en fejl under papirmakuleringen. Træk papiret ud af indføringsslidsen, SSE fotocellen ikke blokeres.
	Materialebeholder fuld	• Tøm materialebeholderen. Bemærk: Hvis der trykkes kortvarigt på reserveringstasten, før beholderen tages ud, trækkes en del af materialet tilbage ind i skæreværket og falder ikke ned i makulatorens indvendige rum.
	Dør Åben • Frontdøren lukkes.
	Sikkerhedsele- ment trykkket ned	• Tryk ikke på sikkerhedselementet.

Forkert omgang med maskinen kan medfører elektrisk stød.

Sluk makulatoren, og træk netstikket ud, for den flyttes ellergores rent.

Servicearbejder, som er forbundet med fjernelse af husafdækninger, mA kun udfores af HSM-kunde-service og service-teknikere fra vores samarbejdspartnere.

Kundeserviceadresser se side 160.

Rengør kun makulatoren med en blød klud og en mild sæbevandsoplosning. I den forbindelse ma der ikke trænge vand ind i apparatet.

Kun ved partikelsnit: Smør skæreværket med olie, hvis skæreeffekten aftager, der opstår stj, og narr materialebeholderen

er blevet təmt. Anvend kun HSM-skareblokspecialolie:

• Sprøjt specialolien på skæreakslerne i hele bredden gennem papirtilførslen.
  Lad skareværket kore uten papirtilforsel ca. 10 sek. i permanent modus.

  Papirstov og partikler Iøns.

8 Bortskaffelse / recycling

Gamle elektriske og elektroniske apparater indeholder ofte vardifulde materialer, men til dels ogsskadelige stoffer, der var ndvendige for fonctionen og sikkerheden. Ved forkert bortskaffelse

ellerhandteringkan de varefarlige for menneskers sundhed og miljoet. Bortskaf aldrig gamle apparater med restaffaldet. Overhold de aktuelt gaeldende forskrifter, og anvend samlesteder til tilbagelevering og genanvendelse af gamle elektriske og elektroniske apparater. Bortskaf ogsa alle emballeringsmaterialer pa en miljovenlig maje.

9 Leverance

• Makuleringsmaskinen er indpakket i kasse
• Nettilslutningsledning
• 5 sidefoldeposer
  1 cd-pose
  1 fl aske skareblok-specialolie (50ml) til partikelskaeremaskiner
  Brugsvejledning

Tilbehør

10 sidefoldeposer, best.nr. 1.442.995.110
- Flaske skæreblok-specialolie (250 ml) best.nr. 1.235.997.403

Kundeserviceadresser se side 160.

10 Tekniske data

Skæreotype Strimmelskæring Partikelskæring
Snitstørrelse (mm) 3,9 4,5 x 30 1,9 x 15
Sikkerhedstrin DIN 66399 P-2 / O-2 / T-2 / E-2	P-4 / O-3 / T-4 / E-3	F-1	P-5 / T-5 / E-4 /F-2
Skæreeffekt* (ark), DIN A4 80 g/m 270	26 - 28	21 - 22	14 - 15
	29 - 31	g/æ5 - 27	17 - 19
Vægt	40,4 kg	40,5 kg	40,6 kg
Skærehastighed	88 mm/s	80 mm/s
Indføringsbredde	310 mm
Tilstruping	230 V, 50 Hz	120 V, 60 Hz	220 V, 60 Hz
Strømforbrug ved maks. antal ark	590 W
Driftsart	Konstant drift
Omgivelsesbetingelser under driften: Temperatur	-10°C til +25°C
Relativ luftfugtighed	Maks. 90%, ikke-kondenserende
Højde over havets overfl ade	Maks. 2.000 m
Mål B x D x H (mm)	538 x 487 x 889
Volumen på affaldsbeholderen	130 l
Emissionslydtrykniveau (tomgang / last)	55 dB(A) / 60 - 62 dB(A)

• Det maks. antal ark (DIN A4, 70 g/m² aller 80 g/m²), tilfør på lungs, der kan skæres i et gennemløb. De angivne effektdata findes med et nyt, smurt skærevaerk og kold motor. En svagere netspænding ell er anden netfrekvens end angivet kan fore til en ringere arkeffekt og til forøget driftsstøj. Afhængigt af papirets struktur og eigenskaber og indføringsmåden kan arkeffekten afvige.

Sakerhetsanvisningar

• Kontroller regelmessig om apparatet og kabelen er skadet.

Det robuste skjareapparatet er ufoIsomt overfor stifter og binderser.

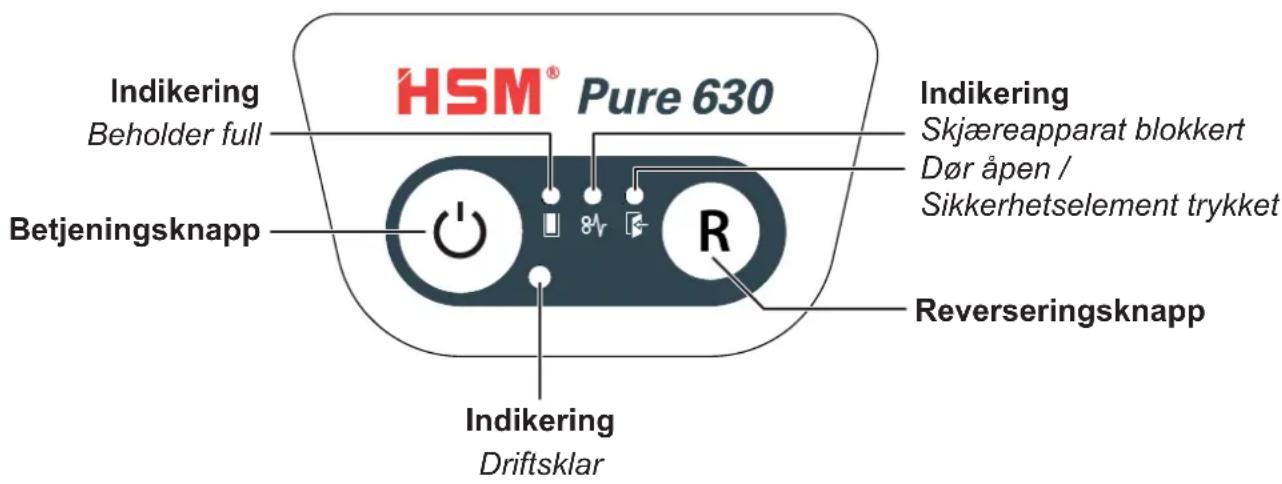

Betjenings- og indikeringselementer

4 lgangsetting

ADVARSEL

For tidlig avbrudd: Trykk på betjeningsknappen.

- Stand by

Rengjöring av makuleringsmaskinen mä bare utføres med en myk klut og en mild sapieløsning. Samtidig mä det ikke kommt vann i apparatet.
