Trinovid 10x32 HD - Ferngläser LEICA - Kostenlose Bedienungsanleitung

Produkttyp	Fernglas
Marke	Leica
Modell	Trinovid 10x32 HD
Vergrößerung	10x
Objektivdurchmesser	32 mm
Austrittspupille	3,2 mm
Sehfeld auf 1000 m	114 m
Naheinstellgrenze	ca. 1 m
Dioptrieausgleich	±5 dpt
Augenabstand	58 - 76 mm
Lichttransmission	90 %
Betriebstemperatur	-25 °C bis +55 °C
Wasserdichtigkeit	Bis zu 4 m Tiefe
Abmessungen (L x H x T)	117 x 65 x 130 mm
Gewicht	ca. 640 g
Gehäusematerial	Wasserdichtes Magnesium mit Stickstofffüllung
Okular für Brillenträger	Ja
Okularmuschel	Verstellbar und abnehmbar, 5 Raststufen
Mitgeliefertes Zubehör	Trageriemen, Reinigungstuch, Okular- und Objektivschutzkappen, Bedienungsanleitung, Garantiekarte, Prüfzertifikat
Pflege	Reinigung mit weichem Tuch, ggf. Spülen mit lauwarmem Wasser, Alkohol und Chemikalien vermeiden
Sicherheit	Nicht in die Sonne schauen, nicht beim Gehen verwenden
Ersatzteile	Erhältlich beim Leica Kundendienst

Häufig gestellte Fragen - Trinovid 10x32 HD LEICA

Wie stelle ich die Okularmuscheln für die Beobachtung mit oder ohne Brille ein?

Für die Beobachtung mit Brille müssen die Okularmuscheln vollständig eingeschraubt sein (Position b). Für die Beobachtung ohne Brille schrauben Sie sie gegen den Uhrzeigersinn bis zur Position a heraus. Die Okularmuscheln rasten in der gewählten Position ein und können zur Reinigung durch vollständiges Herausdrehen entfernt werden.

Wie führe ich den Dioptrieausgleich durch?

Schließen Sie das rechte Auge oder bedecken Sie das rechte Objektiv. Stellen Sie den zentralen Scharfstellring für optimale Schärfe mit dem linken Auge ein. Schließen Sie dann das linke Auge oder bedecken Sie das linke Objektiv und drehen Sie den Dioptrieausgleichsring, um die gleiche Schärfe mit dem rechten Auge zu erzielen. Der Wert kann anhand der Dioptrienskala gemerkt werden.

Wie schwer ist das Leica Trinovid 10x32 HD Fernglas?

Das Fernglas wiegt ca. 640 Gramm.

Wie reinige ich die Linsen des Fernglases?

Verwenden Sie ein weiches, fusselfreies Tuch. Bei stärkeren Verschmutzungen mit lauwarmem Wasser (unter Handwärme) abspülen. Keinen Alkohol oder Chemikalien verwenden. Entfernen Sie grobe Partikel mit einem feinen Pinsel oder durch Ausblasen. Vermeiden Sie es, die Linsen mit den Fingern zu berühren, besonders nach dem Auftragen von Handcreme.

Wie tief wasserdicht ist das Fernglas?

Das Fernglas ist bis zu 4 Meter Wassertiefe wasserdicht. Das Magnesiumgehäuse ist mit Stickstoff gefüllt, um Beschlagen zu verhindern.

Was tun, wenn das beobachtete Bild nicht rund ist?

Dies kann an einem falschen Augenabstand liegen. Stellen Sie das Mittelgelenk so ein, dass beide Rohre richtig ausgerichtet sind. Überprüfen Sie auch die Position der Okularmuscheln (mit/ohne Brille) und stellen Sie sicher, dass sie auf beiden Seiten gleich eingestellt sind.

Wie befestige ich den Trageriemen am Fernglas?

Für das Modell 10x32 HD wird ein Standard-Trageriemen mitgeliefert. Führen Sie den Riemen durch die vorgesehenen Ösen. Wenn Sie die Okularschutzkappen befestigen möchten, tun Sie dies bei der Montage, indem Sie die Gummiringe aufschieben.

Welches Zubehör wird mit dem Fernglas mitgeliefert?

Die Box enthält: das Fernglas, einen Trageriemen, ein optisches Reinigungstuch, eine Okularschutzkappe, zwei Objektivschutzkappen, die Bedienungsanleitung, die Garantiekarte und das Prüfzertifikat.

Wie stelle ich den Augenabstand ein?

Klappen Sie das Fernglas am Mittelgelenk, um den Abstand an Ihre Augenbreite anzupassen. Wenn der Abstand richtig ist, überlagern sich die beiden Gesichtsfelder zu einem runden Bild. Der Einstellbereich beträgt 58 bis 76 mm.

Wo finde ich Ersatzteile für mein Fernglas?

Wenden Sie sich an den Leica Kundendienst oder den Leica-Importeur Ihres Landes. Die Adressen stehen auf der Garantiekarte. Weitere Informationen finden Sie auf der Website www.leica-camera.com.

BEDIENUNGSANLEITUNG Trinovid 10x32 HD LEICA

ANLEITUNG | INSTRUCTIONS

Sehr geehrte Kundin, sehr geehrter Kunde, Der Name Leica steht weltweit für höchste Qualität, feinmechanische Präzision bei äußerster Zuverlässigkeit und langer Lebensdauer. Wir wünschen Ihnen viel Freude und Erfolg mit Ihrem neuen Leica Trinovid HD Fernglas. Damit Sie es richtig einsetzen können, empfehlen wir Ihnen, zunächst diese Anleitung zu lesen.

LIEFERUMFANG

• Fernglas
• Adventure Strap (nur 8x42HD/10x42HD)
• Tragriemen
• Optik Reinigungstuch
• Okularschutzdeckel
• 2Objektiv-Schutzdeckel
• Anleitung
• Garantiekarte
• Prüfzertifikat

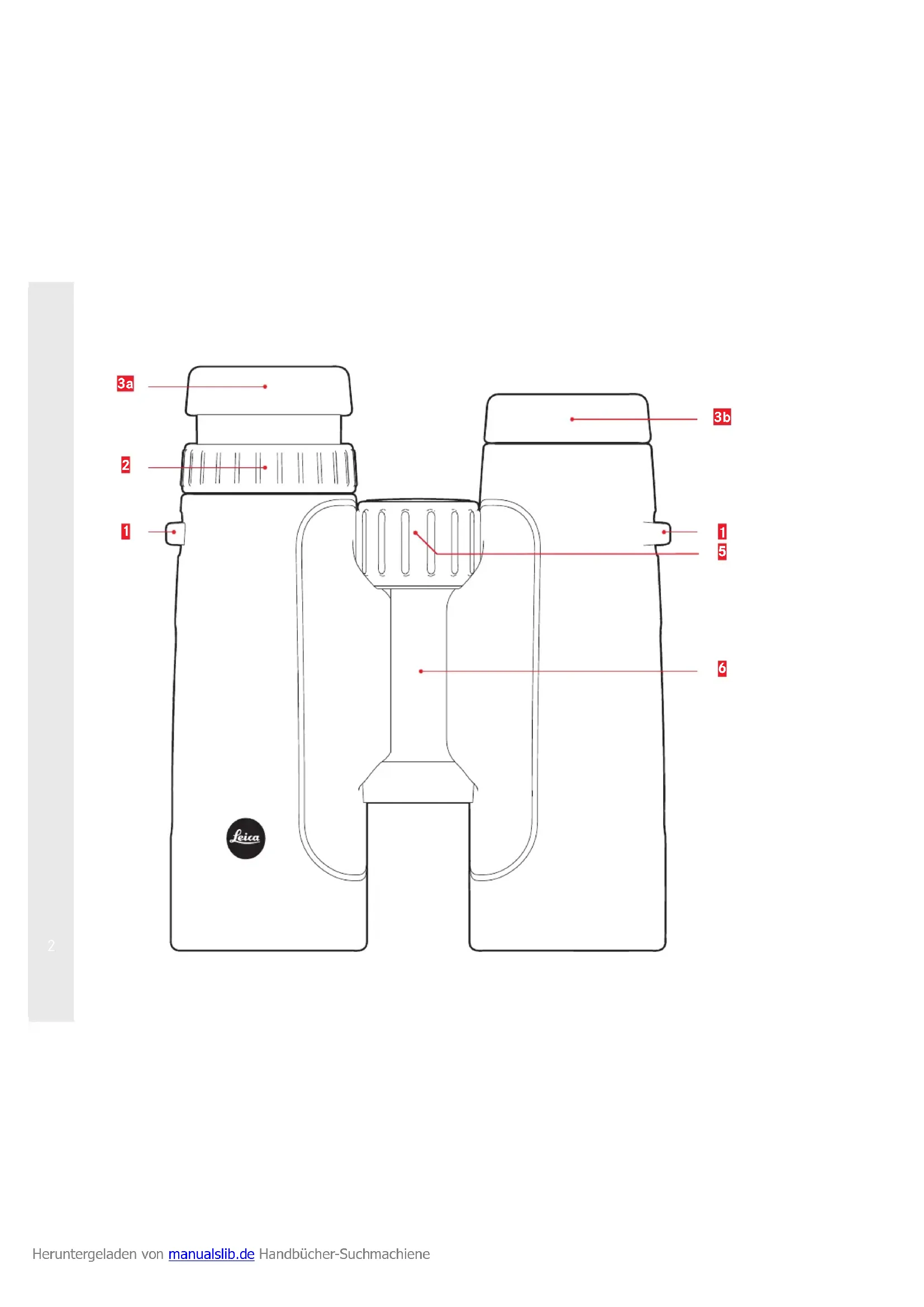

BEZEICHNUNG DER TEILE

1 Ösen für Tragriemen
2 Dioptrienring
3 Okular-Augenmuscheln
Stellung a: ganz herausgedreht, z. B. für Beobachtung ohne Brille
Stellung b: ganz hereingedreht, z. B. für Beobachtung mit Brille
4 Dioptrienskala
5 Zentralfokussierungsrad
6 Gelenkachse für Einstellung des Augenabstands

INHALTSVERZEICHNIS

Anwendungsmöglichkeiten....6

Anbringen eines Tragriemens und des Okular-Schutzdeckels 6

Anbringen der Objektiv-Schutzdeckel 6

Einstellen der Augenmuscheln / Verwendung mit und ohne Brille 7

Einstellen des Augenabstands 8

Einstellen der Schärfe / Dioptrienausgleich....9

Dioptrieskalenangabe....10

Pflege/Reinigung 10

Zubehör 11

Ersatzteile....11

Fehlfunktionen und ihre Behebung....12

Technische Daten 13

Leica Service-Adressen....14

Achtung:

• Niemals mit dem Fernglas in die Sonne oder andere helle Lichtquellen blicken! Es kann zu Augenverletzungen führen!
• Niemals während des Gehens durch das Fernglas blicken! Sie könnten Hindernisse übersehen!

ANWENDUNGSMÖGLICHKEITEN

Die Leica Trinovid HD Ferngläser besitzen ein hermetisch abgedichtetes, stickstoffgefülltes, Magnesium-Gehäuse. Sie eignen sich daher auch für den Outdoor-Einsatz. Dabei muss auf Nässe keine Rücksicht genommen werden – sie sind bis 4m Wassertiefe dicht und die innenliegende Optik beschlägt nicht.

ANBRINGEN EINES TRAGRIEMENS UND DES OKULAR-SCHUTZDECKELS

Im Auslieferungszustand ist der Adventure Strap bereits an Ihrem Fernglas befestigt (nur 8x42HD/10x42HD). Dieser Tragriemen kann auch als Tasche dienen. Einzelheiten zu seiner Anwendung finden Sie in der beiliegenden Anleitung. Falls Sie einen anderen Tragriemen anbringen möchten: Auf der hinteren Umschlagseite finden Sie eine entsprechende Illustration.

Hinweis:

Falls Sie die Okular-Schutzdeckel am Tragriemen befestigen möchten, muss dies zusammen mit dem Anbringen des Tragriemens am Fernglas erfolgen.

Dazu werden die Gummiringe des Deckels vorsichtig von der Objektivseite her über das Fernglas gezogen, bzw abgezogen.

EINSTELLEN DER AUGENMUSCHELN / VERWENDUNG MIT UND OHNE BRILLE

Die Okular-Augenmuscheln 3 lassen sich durch Drehen einfach verstellen und rasten in den gewählten Positionen sicher ein. Zur gründlichen Reinigung können sie auch ganz abgenommen werden.

Für die Beobachtung mit Brille bleiben sie in der ganz eingedrehten (Bild A), oder einer leicht herausgedrehten Stellung. Für die Beobachtung ohne Brille werden sie durch Drehen gegen den Uhrzeigersinn herausgedreht. Es stehen zwei Positionen zur optimalen Anpassung zur Verfügung.

Sind die Okulare stark verschmutzt, empfiehlt es sich, die Augenmuscheln zur Reinigung abzunehmen. Dazu werden sie aus der ganz herausgedrehten Position einfach abgezogen (Bilder C, D).

EINSTELLEN DES AUGENABSTANDS

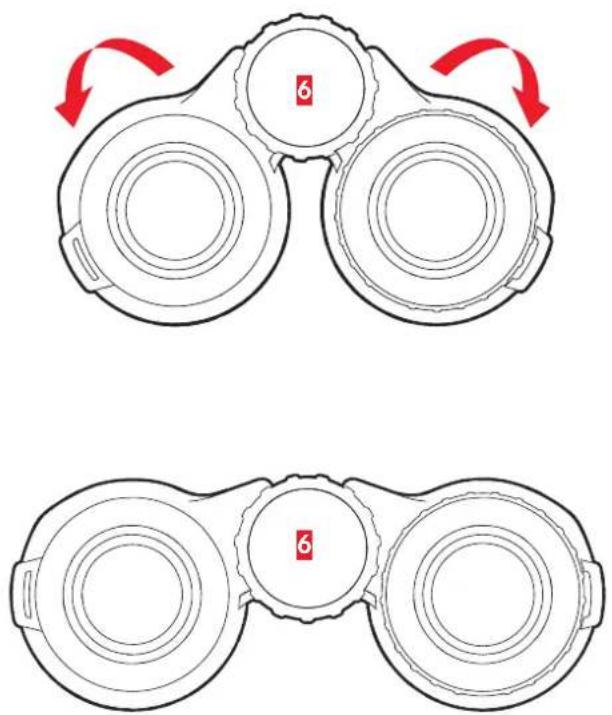

Durch Knicken des Fernglases um die Gelenkachse 6 wird der individuelle Augenabstand eingestellt. Bei korrektem Augenabstand verschmelzen rechtes und linkes Sehfeld zu einem kreisrunden Bild.

EINSTELLEN DER SCHÄRFE / DIOPTRIENAUSGLEICH

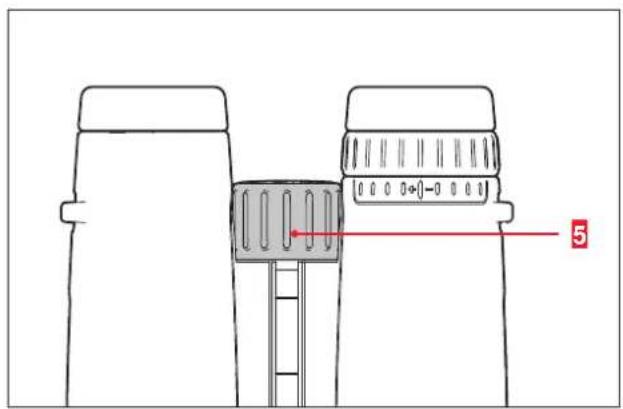

Die Einstellung der Schärfe auf verschieden weit entfernte Objekte erfolgt an den Leica Trinovid HD Ferngläsern mit dem Zentral-Fokussierrad 5. Zum Ausgleich individueller Fehlsichtigkeit für die Beobachtung ohne Brille dient der Dioptrienring 2 der nur die Schärfe des rechten Systems verändert.

1. Rechtes Auge schließen oder rechtes Objektiv abdecken. Dann das Zentral-Fokussierungsrad so einstellen, dass Sie das Zielobjekt im linken Fernglasrohr optimal scharf sehen.

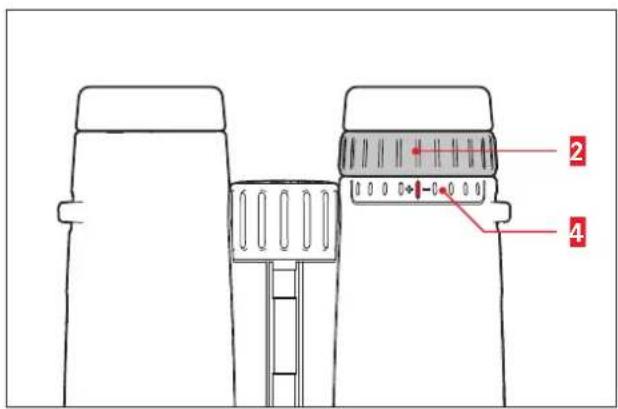

2. Linkes Auge schließen oder linkes Objektiv abdecken. Dann den Dioptrienring so einstellen, dass Sie dasselbe Objekt auch im rechten Fernglasrohr optimal scharf sehen.

DIOPTRIESKALENANGABE

Der über die Schärfjeanpassung ermittelte individuelle Wert des Benutzers kann anhand der einmal ermittelten Skaleneinstellung immer wieder in Sekundenschnelle individuell angepasst werden.

PFLEGE/REINIGUNG

Ihr Leica Trinovid HD-Fernglas wurde für den ständigen Einsatz im Freien gebaut. Es bedarf daher außer einer gelegentlichen Reinigung keiner besonderen Pflege.

Fingerabdrücke, Wassertropfen, u. ä. auf Objektiv- und Okularlinsen können mit einem weichen, staubfreien Tuch abgewischt werden. Gegebenenfalls hilft dabei das vorherige Anhauchen der Linsen. Grobe Schmutzteilchen auf den Glasflächen, wie z.B. Sand, sollten mit einem Haarpinsel entfernt oder weggeblasen werden. Bei starker Verschmutzung kann eine Reinigung durch Abspülen unter fließendem, maximal handwarmem Wasser erfolgen. Salzwasser sollte ebenso abgespült werden.

Alkohol und andere chemische Lösungen dürfen nicht zur Reinigung benutzt werden.

Wichtig:

• Achten Sie darauf, die Glasflächen nicht mit den Fingern zu berühren, besonders nicht wenn Sie sie vorher mit Handcreme, Insektenschutzmitteln o.ä. behandelt haben. Diese Mittel können Chemikalien enthalten, die die Vergütungen der Glas-Oberflächen beschädigen oder zerstören.
• Üben Sie auch beim Abwischen stark verschmutzter Linsenoberflächen keinen Druck aus. Die Vergütung ist zwar hochabriebfest, durch Sand oder Salzkristalle kann sie dennoch beschädigt werden.

ZUBEHÖR

Einzelheiten zum umfangreichen Zubehör-Sortiment für Ihr Leica Trinovid HD-Fernglas finden Sie auf der Homepage der Leica Camera AG:

www.leica-camera.com

ERSATZTEILE

Falls sie einmal Ersatzteile für Ihr Fernglas benötigen sollten, wie z.B. Augenmuscheln, Deckel oder Tragriemen, wenden Sie sich bitte an unsere Customer Care-Abteilung oder Ihre Leica Landesvertretung. Die Adressen sind in der Garantiekarte aufgeführt.

FEHLFUNKTIONEN UND IHRE BEHEBUNG

Fehler Ursache Abhilfe
Bei der Beobachtung wird kein kreisrundes Bild erreicht.	a) Das Fernglas ist nicht genügend dem persönlichen Augenabstand angepasst.	a) Einfach durch stärkeres oder schwächeres Knicken der Gelenkachse den Abstand der beiden Fernglas-Rohre korrigieren.
	b) Die Pupille des Beobachters liegt nicht in der Austrittspupille des Fernglases.	b) Kopfhaltung, Augen- und Fernglasposition korrigieren.
	c) Die Stellung der Augenmuscheln entspricht nicht der richtigen Benutzung mit und ohne Brille.	c) Anpassung korrigieren: Brillenträger drehen die Augenmuscheln hinein; bei Beobachtung ohne Brille: Augenmuscheln herausdrehen.
	d) Die Stellung der Augenmuscheln ist links und rechts unterschiedlich.	d) Bringen Sie beide Augenmuscheln auf die gleiche Stellung.

TECHNISCHE DATEN

LEICA TRINOVID 8 x 32 HD LEICA TRINOVID 10 x 32 HD
Vergrößerung 8 x 10 x
Objektivdurchmesser 32 mm 32 mm
Austrittspupille 4 mm 3,2 mm
Dämmerungszahl 16 17,9
Licht-Transmission 90% 90%
Subjektiver Sehwinkel /Sehfeld auf 1.000m	53,5°/124m	61,3°/114m
Austrittspupillen-Lage 17mm 15,5 mm
Naheinstellgrenze (bei 0 Dioptr.) ca.1m	ca. 1m
Dioptrienausgleich / bei ∞	±5dpt.	±5dpt.
Brillenträgerokular	ja	ja
Augenmuschel	Einstell- und abnehmbar, mit 5 Raststufen
Einstellbarer Augenabstand	58-76mm
Fokussierung	Innenfokussierung über Mitteltrieb
Funktions-/Lagertemperatur	-25°+55°/-40°+85°
Wasserdichtigkeit	Druckwasserdicht bis 4 m Wassertiefe
Abmessungen (B x H x T)	117 x 65 x 130mm
Gewicht	ca. 630 g	ca. 640 g

TECHNISCHE DATEN

LEICA TRINOVID 8 x 42 HD LEICA TRINOVID 10 x 42 HD
Vergrößerung 8 x 10 x
Objektivdurchmesser 42 mm 42 mm
Austrittspupille 5,25 mm 4,2 mm
Dämmerungszahl 18,33 20,5
Licht-Transmission 90% 90%
Subjektiver Sehwinkel /Sehfeld auf 1.000m	53,5°/124m	61,3°/113m
Austrittspupillen-Lage 17mm 15,5 mm
Naheinstellgrenze (bei 0 Dioptr.)	ca.1,8m	ca. 1,6m
Dioptrienausgleich / bei ∞	± 5dpt.	± 5dpt.
Brillenträgerokular	ja	ja
Augenmuschel	Einstell- und abnehmbar, mit 5 Raststufen
Einstellbarer Augenabstand	58-76mm
Fokussierung	Innenfokussierung über Mitteltrieb
Funktions-/Lagertemperatur	-25°+55°/-40°+85°
Wasserdichtigkeit	Druckwasserdicht bis 4 m Wassertiefe
Abmessungen (B x H x T)	117 x 65 x 145mm
Gewicht	ca. 750 g	ca. 760 g

LEICA PRODUCT SUPPORT

Anwendungstechnische Fragen zum Leica Programm beantwortet Ihnen, schriftlich, telefonisch, per Fax oder per eMail die Leica Product Support-Abteilung der Leica Camera AG.

Leica Camera AG

Product Support

Am Leitz-Park 5

D-35578 Wetzlar

Telefon: [phone] /-108

Telefax: [phone]

[e-mail]

LEICA CUSTOMER CARE

Für die Wartung Ihrer Leica Ausrüstung sowie in Schadensfällen steht Ihnen die Customer Care-Abteilung der Leica Camera AG oder der Reparatur-Service einer Leica Landesvertretung zur Verfügung (Adressenliste siehe Garantiekarte).

Leica Camera AG

Customer Care

Am Leitz-Park 5

D-35578 Wetzlar

Telefon: [phone]

Telefax: [phone]

[e-mail]
