MANUALE UTENTE Trinovid 10x32 HD LEICA

PREFAZIONE Gentile cliente, in tutto il mondo il nome Leica è sinonimo di altissima qualità e precisione meccanica, unite a un'estrema affidabilità e a una lunga durata di vita. Le auguriamo di ottenere il massimo piacere e le migliori soddisfazioni dal suo nuovo binocolo Leica Trinovid HD. Per poter sfruttare pienamen- te tutte le possibilità offerte da questo dispositi- vo, Le consigliamo di leggere attentamente queste istruzioni.

DOTAZIONE DI FORNITURA

– Binocolo – Adventure Strap (solo 8x42HD/10x42HD) – Tracolla – Panno per pulizia ottiche – Coprioculari – 2 copriobiettivi – Istruzioni – Certificato di garanzia – Certificato di collaudo

DENOMINAZIONE DEI COMPONENTI

1 Occhielli per tracolla 2 Ghiera per correzione diottrica 3 Conchiglie oculari Posizione a: completamente svitata, ad es. per l'osservazione senza occhiali Posizione b: completamente avvitata, ad es. per l'osservazione con gli occhiali 4 Scala diottrica 5 Ghiera centrale di messa a fuoco 6 Asse snodato per regolazione della distanza oculare Heruntergeladen von manualslib.de Handbücher-SuchmachieneIT

• Non guardare mai il sole o altre sorgenti luminose attraverso il binocolo! Pericolo di lesioni agli occhi!

• Non guardare mai attraverso il binocolo mentre si cammina! Rischio di non vedere gli ostacoli! Heruntergeladen von manualslib.de Handbücher-SuchmachieneIT

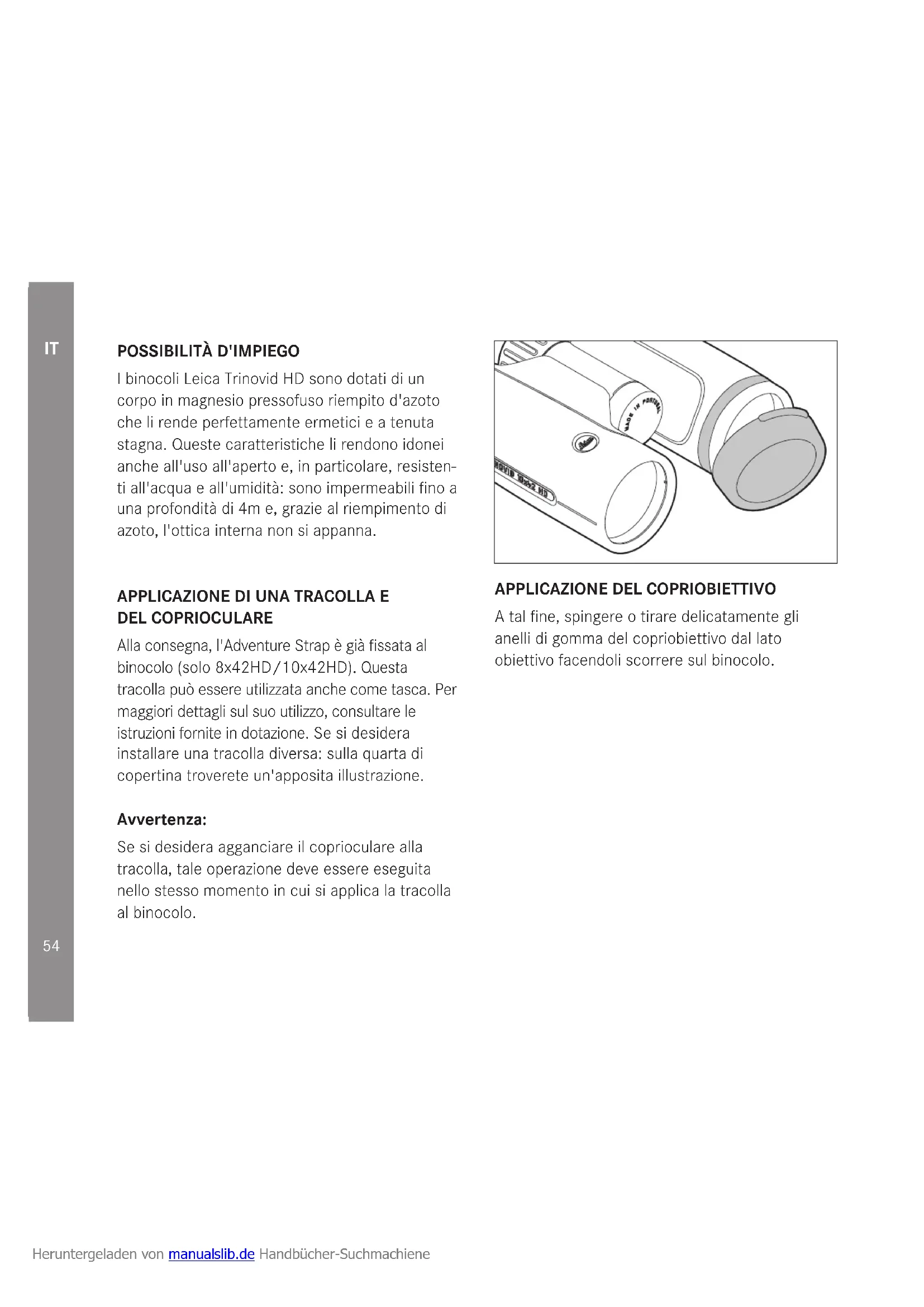

POSSIBILITÀ D'IMPIEGO I binocoli Leica Trinovid HD sono dotati di un corpo in magnesio pressofuso riempito d'azoto che li rende perfettamente ermetici e a tenuta stagna. Queste caratteristiche li rendono idonei anche all'uso all'aperto e, in particolare, resisten- ti all'acqua e all'umidità: sono impermeabili fino a una profondità di 4m e, grazie al riempimento di azoto, l'ottica interna non si appanna.

APPLICAZIONE DI UNA TRACOLLA E

DEL COPRIOCULARE Alla consegna, l'Adventure Strap è già fissata al binocolo (solo 8x42HD/10x42HD). Questa tracolla può essere utilizzata anche come tasca. Per maggiori dettagli sul suo utilizzo, consultare le istruzioni fornite in dotazione. Se si desidera installare una tracolla diversa: sulla quarta di copertina troverete un'apposita illustrazione. Avvertenza: Se si desidera agganciare il coprioculare alla tracolla, tale operazione deve essere eseguita nello stesso momento in cui si applica la tracolla al binocolo.

APPLICAZIONE DEL COPRIOBIETTIVO

A tal fine, spingere o tirare delicatamente gli anelli di gomma del copriobiettivo dal lato obiettivo facendoli scorrere sul binocolo. Heruntergeladen von manualslib.de Handbücher-SuchmachieneIT

Le conchiglie oculari 3 si regolano facilmente ruotando e si bloccano saldamente nella posizio- ne prescelta. Per una pulizia approfondita, possono essere anche completamente smontate. Se si utilizza il binocolo con gli occhiali, le conchiglie oculari devono rimanere completa- mente avvitate (figura A) o solo leggermente svitate. Per l'osservazione senza occhiali, devono, invece, essere svitate in senso antiora- rio. Per una regolazione ottimale, sono disponibili due posizioni. Se gli oculari sono molto sporchi, si consiglia di smontare le conchiglie oculari per pulirli. A tal fine, svitare completamente le conchiglie e sfilarle (figure C, D). A B C D Heruntergeladen von manualslib.de Handbücher-SuchmachieneIT

REGOLAZIONE DELLA DISTANZA OCULARE

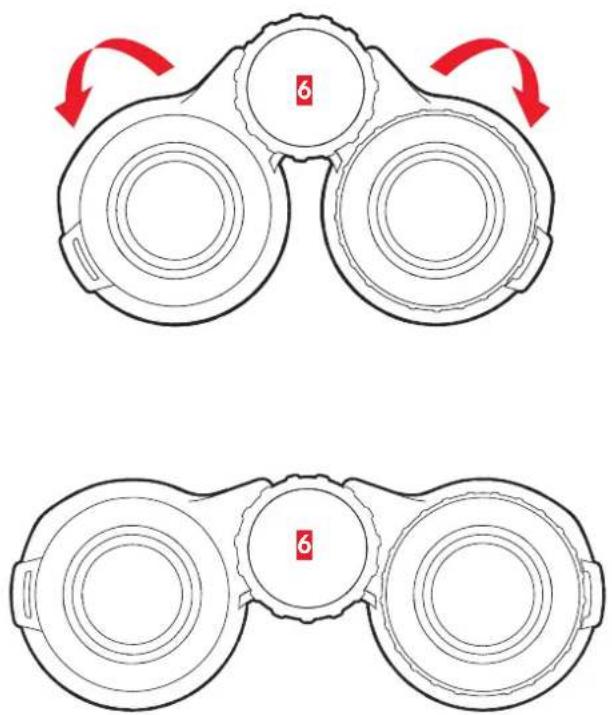

Per una regolazione personalizzata della distanza oculare, piegare il binocolo lungo l'asse snodato

6. Quando la distanza oculare è corretta, il

campo visivo a destra e a sinistra si fondono in un'unica immagine circolare. Heruntergeladen von manualslib.de Handbücher-SuchmachieneIT

REGOLAZIONE DELLA MESSA A FUOCO /

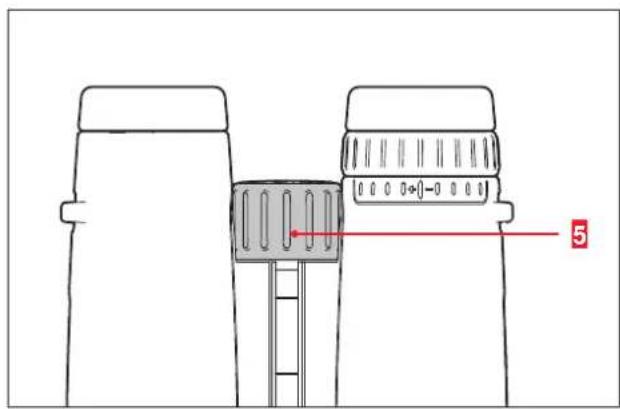

CORREZIONE DIOTTRICA Sui binocoli Leica Trinovid HD la regolazione della messa a fuoco di oggetti situati a distanze differenti avviene tramite la ghiera centrale di messa a fuoco

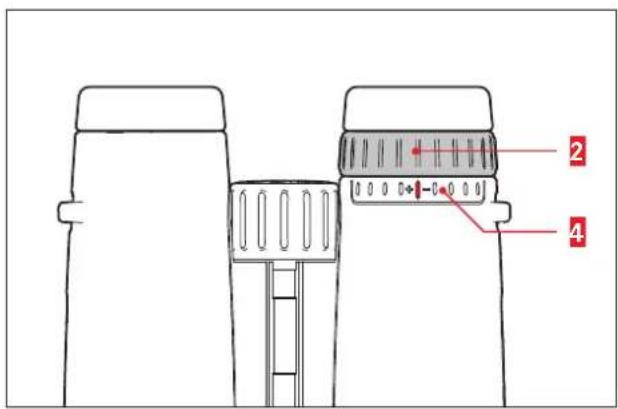

Per compensare eventuali difetti di vista persona- li nell'osservazione senza occhiali, è possibile utilizzare la ghiera per correzione diottrica 2, la quale modifica solo la messa a fuoco del sistema destro.

1. Chiudere l'occhio destro o coprire l'obiettivo

destro. Quindi, regolare la ghiera centrale di messa a fuoco in modo che il soggetto visualizzato nel tubo binoculare sinistro appaia perfettamente a fuoco.

2. Chiudere l'occhio sinistro o coprire

l'obiettivo sinistro. Quindi, regolare la ghiera per correzione diottrica in modo tale che lo stesso soggetto appaia perfettamente nitido anche nel tubo binoculare destro. Heruntergeladen von manualslib.de Handbücher-SuchmachieneIT

Il valore diottrico individuale dell'utente, determi- nato mediante la regolazione della nitidezza, può essere all'occorrenza adattato alla vista di un altro utente nel giro di pochi secondi leggendo la scala diottrica già impostata.

Il binocolo Leica Trinovid HD è stato progettato per un uso permanente all'aperto. Pertanto, al di là di una pulizia occasionale, non richiede alcuna cura particolare. Per rimuovere impronte digitali, goccioline d'acqua e altre macchie dalle lenti dell'obiettivo e dell'oculare, utilizzare un panno morbido pulito privo di polvere. All'occorrenza, è possibile soffiare prima sulle lenti. Per rimuovere le impurità più grossolane dalle superfici in vetro, ad esempio sabbia, utilizzare uno spazzolino a setole morbide oppure soffiare aria. Se lo sporco è particolarmente ostinato, è possibile pulire con acqua corrente al massimo tiepida. Utilizzare acqua corrente anche per rimuovere eventuali incrostazioni di sale. Non utilizzare alcol e altri solventi chimici per la pulizia. Heruntergeladen von manualslib.de Handbücher-SuchmachieneIT

• Fare attenzione a non toccare le superfici in vetro con le dita, specialmente se in preceden- za si è venuti a contatto con creme per mani, repellenti per insetti o simili. Questi prodotti contengono, in alcuni casi, sostanze chimiche che possono danneggiare o compromettere il trattamento antiriflesso delle superfici in vetro.

• Anche se le superfici delle lenti sono molto sporche, non strofinare mai esercitando una pressione eccessiva. Il trattamento antiriflesso possiede un'alta resistenza all'abrasione, tutta- via sabbia e cristalli di sale possono danneg- giarlo. ACCESSORI Per informazioni dettagliate sulla vasta gamma di accessori disponibili per il binocolo Leica Trinovid HD, consultare la home page di Leica Camera AG alla pagina: www.leica-camera.com RICAMBI Qualora fosse necessario ordinare ricambi per il proprio binocolo, ad esempio conchiglie oculari, copriobiettivi, coprioculari o la tracolla, contatta- re il nostro reparto Customer Care oppure la filiale Leica locale più vicina. Per gli indirizzi consultare il certificato di garanzia. Heruntergeladen von manualslib.de Handbücher-SuchmachieneIT

MALFUNZIONAMENTI E LORO ELIMINAZIONE

Anomalia Causa Rimedio Durante l'osservazione non si ottiene un'immagine circolare. a) Il binocolo non è corretta- mente regolato sulla distanza oculare. a) Correggere la distanza di entrambi i tubi binoculari sempli- cemente piegando di più o di meno l'asse snodato. b) La pupilla dell'osservatore non coincide con la pupilla di uscita del binocolo. b) Correggere la posizione della testa, degli occhi o del binocolo. c) La posizione delle conchiglie oculari non coincide con il corretto utilizzo con o senza occhiali. c) Correggere la regolazione: se si utilizzano occhiali, avvitare le conchiglie oculari; se non si utilizzano occhiali: svitare le conchiglie oculari. d) La posizione delle conchiglie oculari a sinistra e a destra è diversa. d) Portare entrambe le conchiglie oculari alla stessa altezza. Heruntergeladen von manualslib.de Handbücher-SuchmachieneIT

DATI TECNICI LEICA TRINOVID 8 x 32 HD LEICA TRINOVID 10 x 32 HDIngrandimento 8 x 10 xDiametro obiettivo 32 mm 32mmPupilla di uscita 4 mm 3,2 mm Valore crepuscolare 16 17,9Trasmissione della luce90% 90%Angolo visivo soggettivo / Campo visivo fino a 1.000m53,5°/ 124m 61,3°/ 113m Posizione della pupilla di uscita 17mm 15,5 mm Distanza minima di messa a fuoco (a 0 diottrie)circa1,8m circa 1,6 m Correzione diottrica / con ∞± 5dpt. ± 5dpt.Oculare per portatori di occhiali sì sìConchiglia oculareRegolabile e rimovibile, con 5 posizioni di arrestoDistanza oculare regolabile 58-76mm Messa a fuoco Messa a fuoco interna mediante ghiera centrale Temperatura di funzionamento/stoccaggio -25°+55°/-40°+85°Tenuta stagna Impermeabile fino a una profondità 4 mDimensioni (L x A x P) 117 x 65 x 130mmPeso circa 630 g circa 640 g

DATI TECNICI LEICA TRINOVID 8 x 42 HD LEICA TRINOVID 10 x 42 HDIngrandimento 8 x 10 xDiametro obiettivo 42 mm 42 mmPupilla di uscita 5,25 mm 4,2 mm Valore crepuscolare 18,33 20,5 Trasmissione della luce90% 90%Angolo visivo soggettivo / Campo visivo fino a 1.000m53,5°/ 124m 61,3°/ 113m Posizione della pupilla di uscita 17mm 15,5 mm Distanza minima di messa a fuoco (a 0 diottrie)circa1,8m circa 1,6 m Correzione diottrica / con ∞± 5dpt. ± 5dpt.Oculare per portatori di occhiali sì sìConchiglia oculareRegolabile e rimovibile, con 5 posizioni di arrestoDistanza oculare regolabile 58-76mm Messa a fuoco Messa a fuoco interna mediante ghiera centrale Temperatura di funzionamento/stoccaggio -25°+55°/-40°+85°Tenuta stagna Impermeabile fino a una profondità 4 mDimensioni (L x A x P) 117 x 65 x 145mmPeso circa 750 g circa 760 g Heruntergeladen von manualslib.de Handbücher-SuchmachieneIT

Il reparto Product Support di Leica Camera AG sarà lieto di rispondere alle vostre domande tecniche sul programma Leica per iscritto, per telefono, per fax oppure per e-mail. Leica Camera AG Product Support Am Leitz-Park 5 D-35578 Wetzlar Telefono: +49(0)6441-2080-111 /-108 Fax: +49(0)6441-2080-490 info@leica-camera.com

Per la manutenzione dell'attrezzatura Leica o in caso di guasti, rivolgersi al reparto Customer Care di Leica Camera AG o al Servizio Riparazioni di un rappresentante Leica del proprio Paese (per l'elenco degli indirizzi cfr. il Certificato di Garan- zia). Leica Camera AG Customer Care Am Leitz-Park 5 D-35578 Wetzlar Telefono: +49(0)6441-2080-189 Fax: +49(0)6441-2080-339 customer.care@leica-camera.com
