VOORWOORD Beste klant, de naam Leica staat wereldwijd voor hoogste kwaliteit, fijnmechanische precisie bij maximale betrouwbaarheid en lange levensduur. Wij wensen u veel plezier en succes met uw nieuwe Leica Trinovid HD verrekijker. Om deze goed te kunnen gebruiken, adviseren wij u eerst deze handleiding te lezen. LEVERINGSOMVANG – Verrekijker – Adventure Strap (alleen 8x42HD/10x42HD) – Draagriem – Reinigingsdoekje optica – Oculair-beschermdeksel – 2 Objectief-beschermdeksel – Gebruiksaanwijzing – Garantiekaart – Testcertificaat

NAAM VAN DE ONDERDELEN

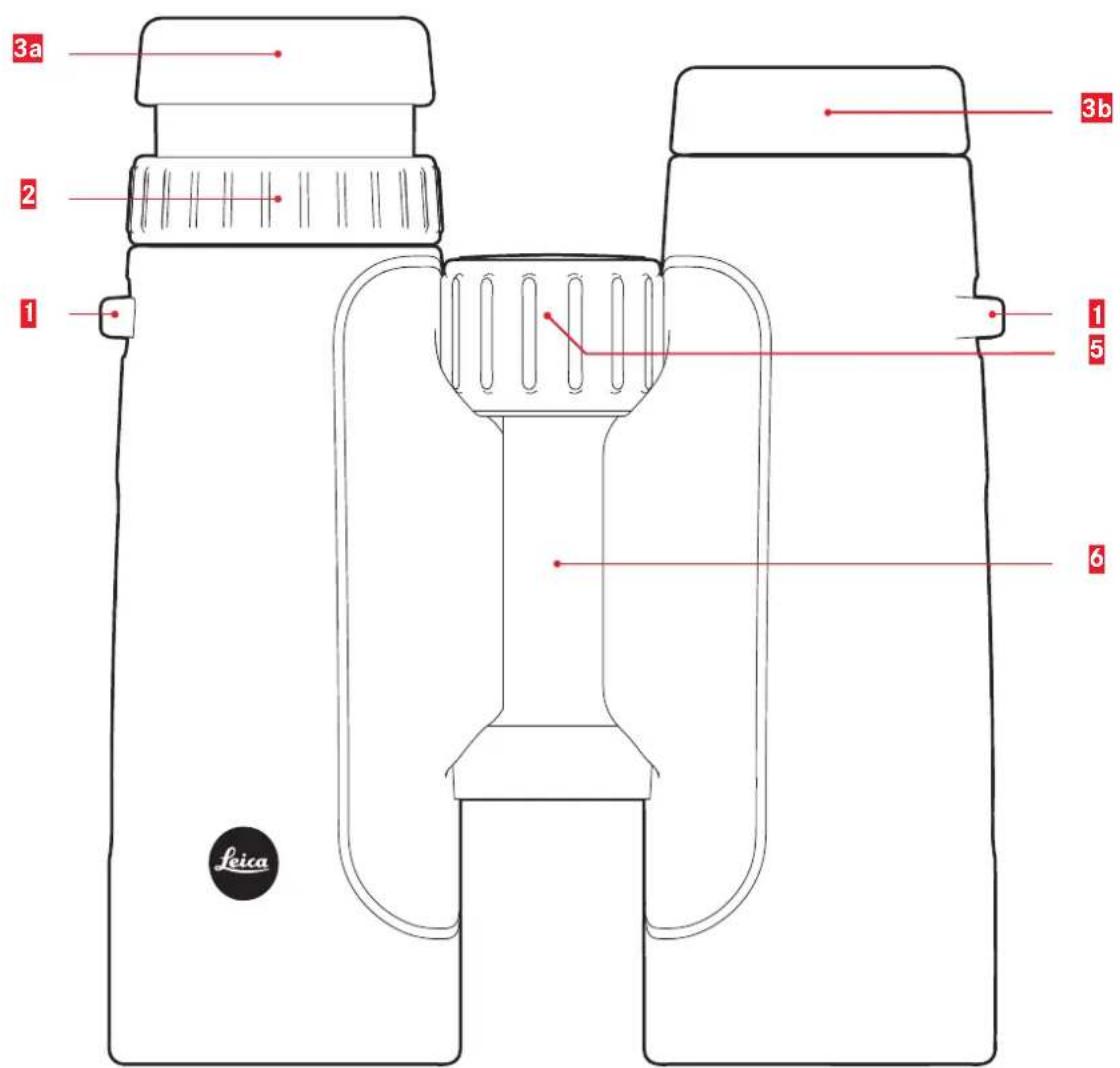

1 Ogen voor draagriem 2 Dioptrie-ring 3 Oculair-oogschelpen Stand a: Helemaal uitgedraaid, om bijvoorbeeld zonder bril te kijken Stand b: Helemaal ingedraaid, om bijvoorbeeld met bril te kijken 4 Dioptrieschaal 5 Centrale scherpstelwieltje 6 Scharnieras voor instelling van de oogafstand Heruntergeladen von manualslib.de Handbücher-SuchmachieneNL

• Nooit met de verrekijker in de zon of een andere felle lichtbron kijken! Dat kan leiden tot oogletsel!

• Nooit onder het lopen door de verrekijker kijken! U zou hindernissen over het hoofd kunnen zien! Heruntergeladen von manualslib.de Handbücher-SuchmachieneNL

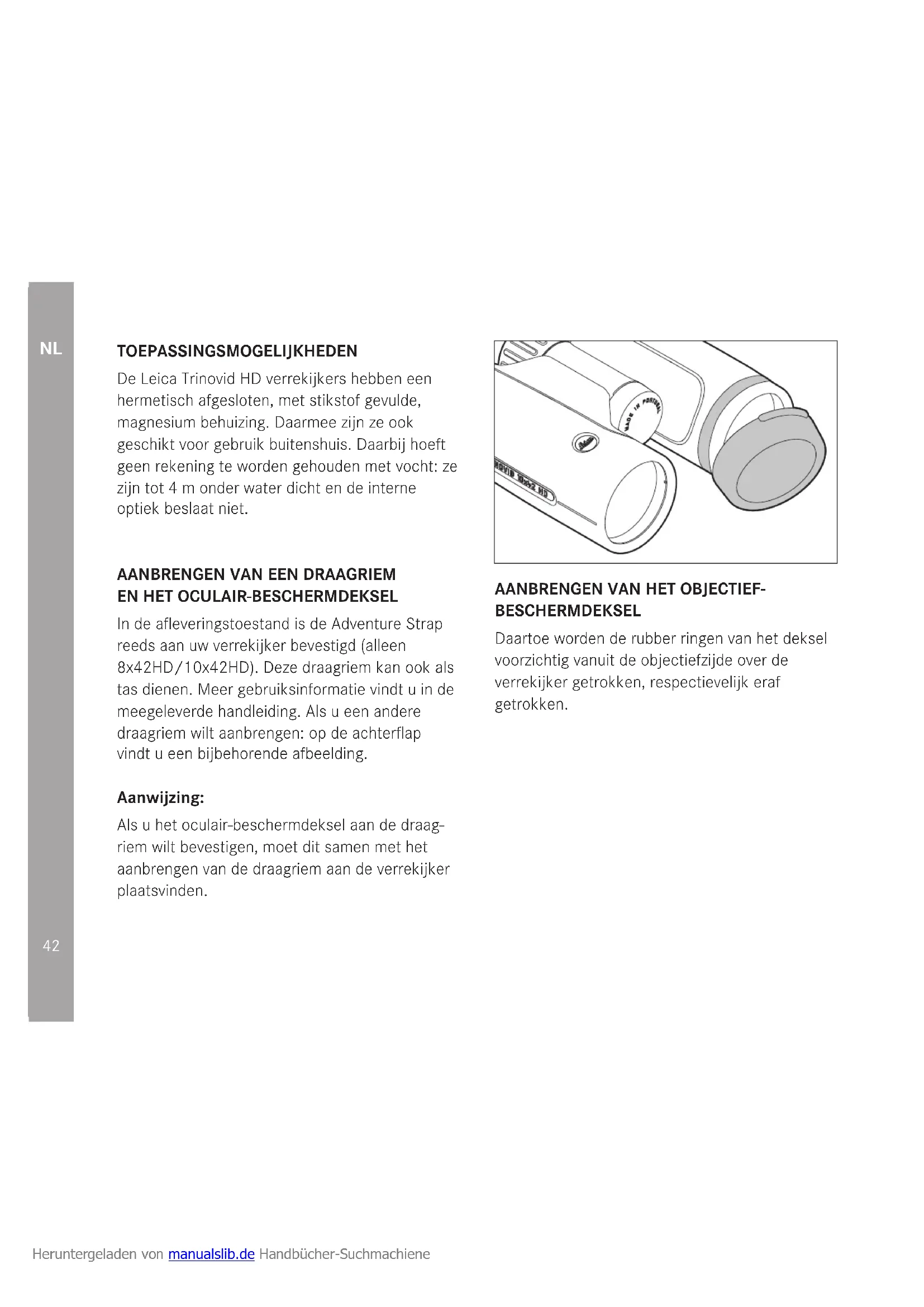

TOEPASSINGSMOGELIJKHEDEN De Leica Trinovid HD verrekijkers hebben een hermetisch afgesloten, met stikstof gevulde, magnesium behuizing. Daarmee zijn ze ook geschikt voor gebruik buitenshuis. Daarbij hoeft geen rekening te worden gehouden met vocht: ze zijn tot 4 m onder water dicht en de interne optiek beslaat niet.

In de afleveringstoestand is de Adventure Strap reeds aan uw verrekijker bevestigd (alleen 8x42HD/10x42HD). Deze draagriem kan ook als tas dienen. Meer gebruiksinformatie vindt u in de meegeleverde handleiding. Als u een andere draagriem wilt aanbrengen: op de achterflap vindt u een bijbehorende afbeelding. Aanwijzing: Als u het oculair-beschermdeksel aan de draag- riem wilt bevestigen, moet dit samen met het aanbrengen van de draagriem aan de verrekijker plaatsvinden.

AANBRENGEN VAN HET OBJECTIEF-

BESCHERMDEKSEL Daartoe worden de rubber ringen van het deksel voorzichtig vanuit de objectiefzijde over de verrekijker getrokken, respectievelijk eraf getrokken. Heruntergeladen von manualslib.de Handbücher-SuchmachieneNL

De oculair-oogschelpen 3 kunnen door draaien eenvoudig worden versteld en klikken op de gekozen standen betrouwbaar in. Voor een grondige reiniging kunnen ze er ook helemaal worden afgenomen. Voor het gebruik met bril verblijven ze in de geheel ingedraaide (afbeelding A), of een licht uitgedraaide stand. Voor observatie zonder bril worden ze tegen de wijzers van de klok in uitgedraaid. Er zijn twee posities voor optimale aanpassing. Als de oculairs ernstig vervuild zijn, wordt geadviseerd de oogschelpen voor reiniging te verwijderen. Daartoe worden ze uit de geheel uitgedraaide positie er eenvoudig afgetrokken (afbeeldingen C, D). A B C D Heruntergeladen von manualslib.de Handbücher-SuchmachieneNL

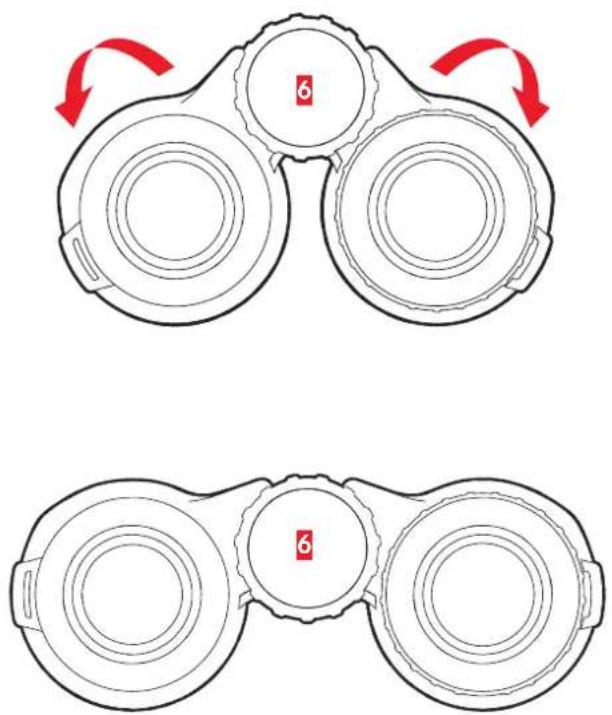

Door de verrekijker om de scharnieras 6 te knikken, stelt u de individuele oogafstand in. Bij correcte oogafstand versmelten rechter en linker zichtveld tot een cirkelrond beeld. Heruntergeladen von manualslib.de Handbücher-SuchmachieneNL

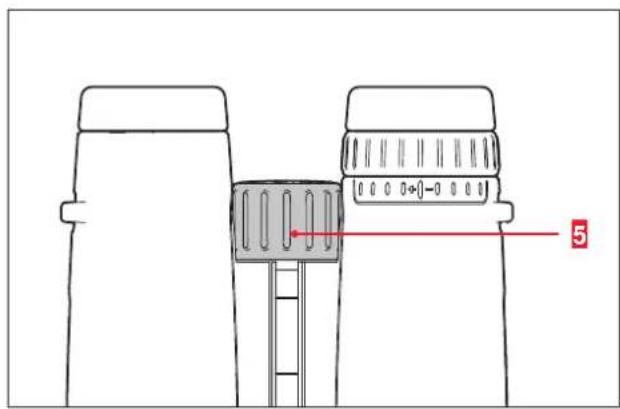

DIOPTRIECOMPENSATIE De instelling van de scherpte voor verschillende ver verwijderde objecten vindt bij de Leica Trinovid HD verrekijker plaats met het centrale scherpstelwieltje

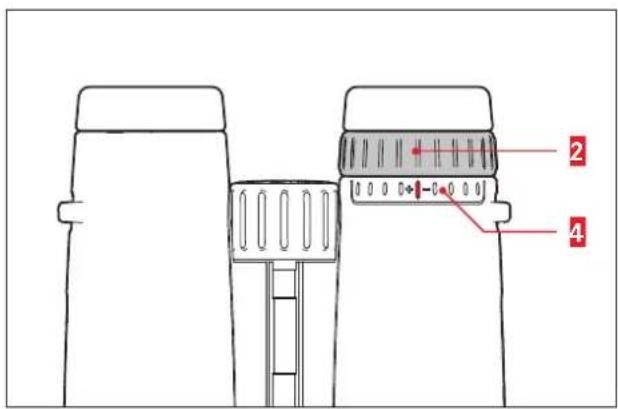

Voor het compenseren van individuele gezichts- stoornis bij kijken zonder bril dient de dioptrie- ring 2 die slechts de scherpte van het rechter systeem verandert.

1. Rechter oog sluiten of rechter objectief

afdekken. Dan het centrale scherpstelwieltje zodanig instellen, dat u het doelobject in de linker verrekijkerbuis optimaal scherp ziet.

2. Linker oog sluiten of linker objectief

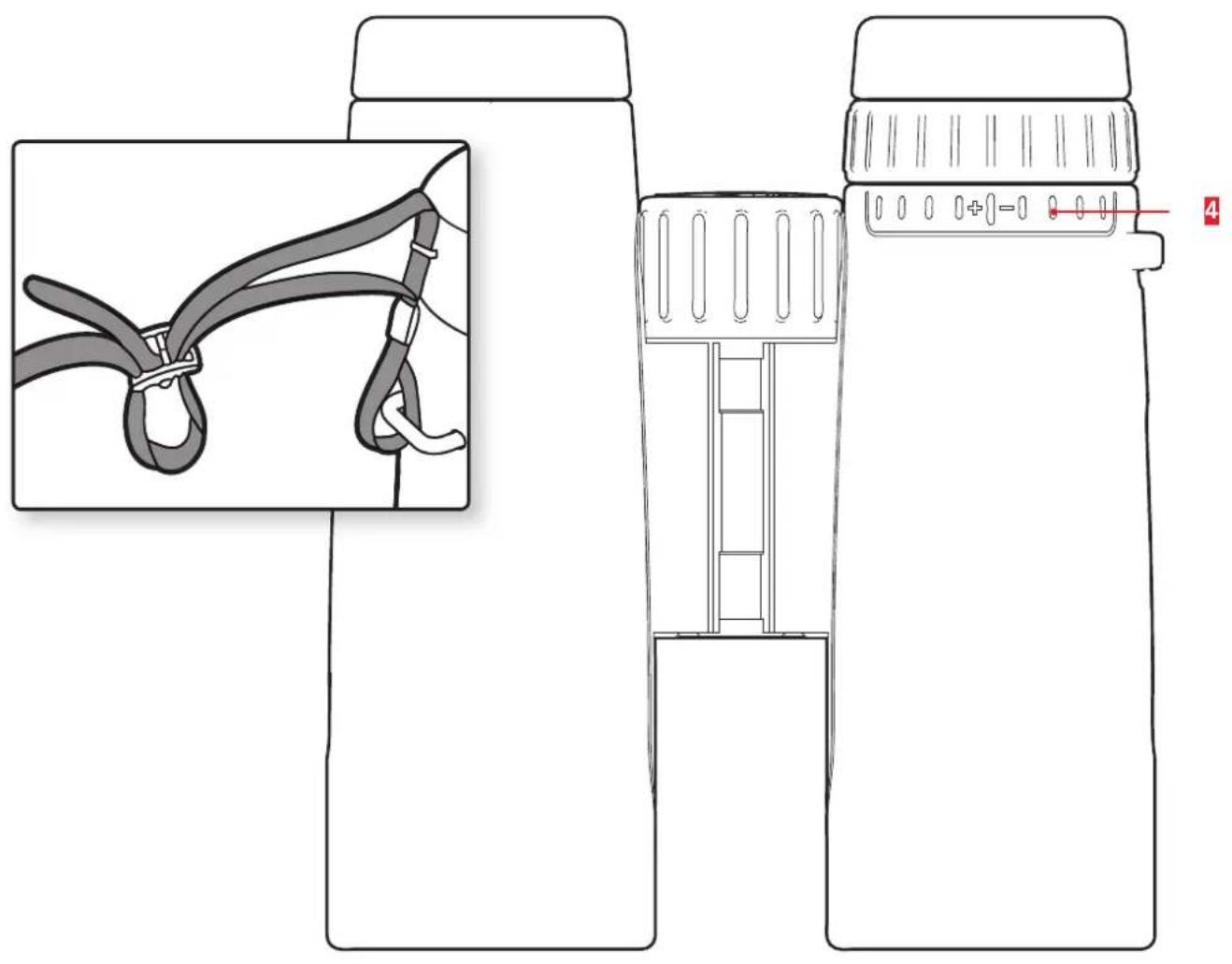

DIOPTRIESCHAALVERMELDING De via de scherpteaanpassing bepaalde individu- ele waarde van de gebruiker kan aan de hand van de eenmaal bepaalde schaalinstelling altijd weer in een mum van tijd individueel worden aange- past. VERZORGING / REINIGING Uw Leica Trinovid HD-verrekijker is gebouwd voor permanent gebruik in de open lucht. Daarom behoeft hij naast een incidentele reiniging geen bijzondere verzorging. Vingerafdrukken, waterdruppels en dergelijke op objectief- en oculairlenzen kunnen met een zachte, stofvrije doek worden verwijderd. Eventueel is het daarbij handig de lenzen te bewasemen. Grove vuildeeltjes op het glasvlak, zoals zand, moeten met een haarpenseel worden verwijderd of worden weggeblazen. Bij sterke verontreiniging kan een reiniging door afspoelen onder stromend, maximaal handwarm water worden toegepast. Zout water moet eveneens worden afgespoeld. Alcohol en andere chemische oplossingen mogen niet worden gebruikt voor het reinigen. Heruntergeladen von manualslib.de Handbücher-SuchmachieneNL

• Denk erom dat u de glasoppervlakken niet met de vingers aanraakt, met name niet als u uw handen eerder met handcrème, beschermings- middelen tegen insecten en dergelijke hebt behandeld. Deze middelen kunnen chemica- liën bevatten die de afwerklaag van het glas beschadigen of vernielen.

• Oefen geen druk uit bij het reinigen van sterk vervuilde lenzen. De coating is weliswaar zeer krasvast, maar kan door zand of zoutkristallen toch worden beschadigd. TOEBEHOREN Details over het omvangrijke assortiment aan toebehoren voor uw Leica Trinovid HD verrekijker vindt u op de startpagina van de Leica Camera AG: www.leica-camera.com VERVANGENDE ONDERDELEN Als u eens reserveonderdelen voor uw verrekijker nodig hebt, zoals oogschelpen, deksels of draagriem, kunt u contact opnemen met onze afdeling Customer Care of uw nationale Leica vertegenwoordiging. De adressen vindt u op de garantiekaart. Heruntergeladen von manualslib.de Handbücher-SuchmachieneNL

Fout Oorzaak Oplossing Bij de observatie wordt geen cirkelvormig beeld bereikt. a) De verrekijker is niet vol- doende aangepast aan de persoonlijke oogafstand. a) Gewoon door sterker of zwakker knikken van de schar- nieras de afstand tussen de twee verrekijkerbuizen corrigeren. b) De pupil van de waarnemer correspondeert niet met de uittredepupil van de verrekijker. b) Houding van het hoofd of positie van het oog en verrekijker corrigeren. c) De stand van de oogschelpen komt niet overeen met het juiste gebruik met en zonder bril. c) Aanpassing corrigeren: Brildragers draaien de oogschel- pen naar binnen; bij observatie zonder bril: Oogschelpen uitdraai- en. d) De stand van de oogschelpen is links en rechts verschillend. d) Breng beide oogschelpen in dezelfde stand. Heruntergeladen von manualslib.de Handbücher-SuchmachieneNL

TECHNISCHE GEGEVENS LEICA TRINOVID 8 x 32 HD LEICA TRINOVID 10 x 32 HDVergroting 8 x 10 xDiameter objectief 32mm 32 mmUittredepupil 4 mm 3,2 mm Schemeringsgetal 16 17,9Licht-transmissie90% 90%Subjectieve zichthoek / zichtveld op 1.000 m53,5° / 124 m61,3° / 114 mSituatie uittrede-pupil 17 mm 15,5 mm Instelgrens detailopname (bij 0 dioptrie)circa 1,8 m circa 1,6 m Dioptriecompensatie / bij ∞± 5dpt. ± 5dpt.Brildrager-oculair ja jaOogschelpInstel- en afneembaar, met vijf vastklikstandenInstelbare oogafstand 58-76 mm Scherpstellen Inwendig scherpstellen via middenaandrijving Werk-/opslagtemperatuur -25 tot +55° / -40 tot + 85°Waterdichtheid Drukwaterdicht tot 4 m waterdiepteAfmetingen (B x H x D) 117 x 65 x 130mmGewicht circa 630g circa 640 g Heruntergeladen von manualslib.de Handbücher-SuchmachieneNL

TECHNISCHE GEGEVENS LEICA TRINOVID 8 x 42 HD LEICA TRINOVID 10 x 42 HDVergroting 8 x 10 xDiameter objectief 42 mm 42 mmUittredepupil 5,25 mm 4,2 mm Schemeringsgetal 18,33 20,5 Licht-transmissie90% 90%Subjectieve zichthoek / zichtveld op 1.000 m53,5° / 124 m61,3° / 113 mSituatie uittrede-pupil 17 mm 15,5 mm Instelgrens detailopname (bij 0 dioptrie)circa 1,8 m circa 1,6 m Dioptriecompensatie / bij ∞± 4 dpt. / -5dpt. ± 4 dpt. / -5dpt.Brildrager-oculair ja jaOogschelpInstel- en afneembaar, met vijf vastklikstandenInstelbare oogafstand 58-76 mm Scherpstellen Inwendig scherpstellen via middenaandrijving Werk-/opslagtemperatuur -25 tot +55° / -40 tot + 85°Waterdichtheid Drukwaterdicht tot 4 m waterdiepteAfmetingen (B x H x D) 117 x 65 x 145 mmGewicht circa 750 g circa 760 g Heruntergeladen von manualslib.de Handbücher-SuchmachieneNL

Voor het onderhoud van uw Leica-uitrusting en in geval van schade kunt u een beroep doen op de Customer Care afdeling van Leica Camera AG of de reparatieservice van een Leica vertegenwoor- diging in uw land (voor adressenlijst zie Garantie- kaart). Leica Camera AG Customer Care Am Leitz-Park 5 D-35578 Wetzlar Duitsland Telefoon: +49(0)6441-2080-189 Telefax: +49(0)6441-2080-339 customer.care@leica-camera.com Heruntergeladen von manualslib.de Handbücher-SuchmachieneIT
