Trinovid 10x32 HD - Binoculares LEICA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Prismáticos
Marca	Leica
Modelo	Trinovid 10x32 HD
Aumento	10x
Diámetro del objetivo	32 mm
Pupila de salida	3,2 mm
Campo de visión a 1000 m	114 m
Enfoque cercano	aproximadamente 1 m
Compensación dióptrica	±5 dpt
Distancia interpupilar	58 - 76 mm
Transmisión de luz	90 %
Temperatura de funcionamiento	-25 °C a +55 °C
Impermeabilidad	Hasta 4 m de profundidad
Dimensiones (L x A x P)	117 x 65 x 130 mm
Peso	aproximadamente 640 g
Material del cuerpo	Magnesio hermético con relleno de nitrógeno
Ocular para usuarios de gafas	Sí
Copa ocular	Ajustable y extraíble con 5 muescas
Accesorios incluidos	Correa de transporte, paño de limpieza, tapas de ocular y objetivo, manual de instrucciones, tarjeta de garantía, certificado de control
Mantenimiento	Limpieza con paño suave, enjuague con agua tibia si es necesario, evitar alcohol y productos químicos
Seguridad	No mirar al sol, no usar mientras camina
Piezas de repuesto	Disponibles a través del servicio postventa de Leica

Preguntas frecuentes - Trinovid 10x32 HD LEICA

¿Cómo ajustar las copas oculares para observar con o sin gafas?

Para observar con gafas, las copas oculares deben estar completamente atornilladas (posición b). Para observar sin gafas, desenrósquelas girando en sentido contrario a las agujas del reloj hasta la posición a. Las copas oculares encajan en la posición elegida y se pueden retirar para limpieza desenroscándolas por completo.

¿Cómo realizar la compensación dióptrica?

Cierre el ojo derecho o cubra el objetivo derecho. Ajuste la rueda de enfoque central para obtener una nitidez óptima con el ojo izquierdo. Luego, cierre el ojo izquierdo o cubra el objetivo izquierdo, y gire el anillo de compensación dióptrica para obtener la misma nitidez con el ojo derecho. El valor se puede memorizar gracias a la graduación dióptrica.

¿Cuál es el peso de los prismáticos Leica Trinovid 10x32 HD?

Los prismáticos pesan aproximadamente 640 gramos.

¿Cómo limpiar las lentes de los prismáticos?

Utilice un paño suave sin pelusa. Para suciedad importante, enjuague con agua tibia (temperatura inferior a la de la mano). No use alcohol ni productos químicos. Elimine las partículas gruesas con un pincel fino o soplando. Evite tocar las lentes con los dedos, especialmente después de aplicarse crema de manos.

¿Cuál es la profundidad de impermeabilidad de los prismáticos?

Los prismáticos son impermeables hasta 4 metros de profundidad bajo el agua. El cuerpo de magnesio está relleno de nitrógeno para evitar el empañamiento.

¿Qué hacer si la imagen observada no tiene forma redonda?

Esto puede deberse a una distancia interpupilar incorrecta. Ajuste la bisagra de ajuste para que ambos tubos estén correctamente alineados. Verifique también la posición de las copas oculares (con o sin gafas) y asegúrese de que estén en la misma posición en ambos lados.

¿Cómo instalar la correa de transporte en los prismáticos?

Para el modelo 10x32 HD, se incluye una correa de transporte estándar. Pase la correa por los ojales previstos. Si desea fijar las tapas de ocular, hágalo durante la instalación deslizando los anillos de goma.

¿Qué accesorios se incluyen con los prismáticos?

La caja contiene: los prismáticos, una correa de transporte, un paño de limpieza óptico, una tapa de protección de ocular, dos tapas de protección de objetivos, el manual de instrucciones, la tarjeta de garantía y el certificado de control.

¿Cómo ajustar la distancia interpupilar?

Doble los prismáticos en la bisagra central para ajustar la distancia al ancho de sus ojos. Cuando la distancia es correcta, ambos campos visuales se superponen en una sola imagen redonda. El rango de ajuste es de 58 a 76 mm.

¿Dónde puedo encontrar piezas de repuesto para mis prismáticos?

Contacte al servicio postventa de Leica o al importador de Leica de su país. Las direcciones figuran en la tarjeta de garantía. También puede consultar el sitio web www.leica-camera.com para más información.

MANUAL DE USUARIO Trinovid 10x32 HD LEICA

Estimado/a cliente/a:

Leica es sinónimo en todo el mundo de máxima calidad, precisión mecánica fina, excelente fiabilidad y larga vida útil.

Le deseamos que disfrute y saque el máximo partido a sus nuevos prismáticos Leica Trinovid HD. Para que pueda utilizarlos correctamente, le recomendamos que lea antes estas instrucciones.

ALCANCE DEL SUMINISTRO

• Prismáticos
• Correa Adventure (solamente 8x42HD/10x42HD)
• Correa de transporte
• Paño de limpieza de la óptica
• Tapa de protección ocular
• 2 tapas de protección del objetivo
• Instrucciones
• Tarjeta de garantía
• Certificado de ensayo

DENOMINACIÓN DE LOS COMPONENTES

1 Ojales para la correa de transporte
2 Anillo de dioptrías
3 Portaocular de goma
Posición a: completamente desenroscado, p. ej. para observar sin gafas
Posición b: completamente enroscado, p. ej. para observar con gafas
4 Escala de dioptrías
5 Rueda central de enfoque
6 Eje de articulación para el ajuste de la distancia de los ojos

ÍNDICE

Opciones de uso....66

Colocación de la correa y de la tapa de protección del ocular....66

Colocación de la tapa de protección del objetivo....66

Ajuste del portaocular de goma / Utilización con y sin gafas 67

Ajuste de la distancia de los ojos 68

Ajuste de la nitidez/compensación de dioptrías 69

Especificaciones de la escala de dioptrías 70

Cuidado/Limpieza 70

Accesorios....71

Piezas de recambio....71

Fallos di funcionamiento y su solución....72

Datos técnicos....73

Direcciones del servicio de atención al cliente de Leica....74

Atención:

• Nunca mire al sol u otras fuentes de luz brillante con los prismáticos. ¡Peligro de lesiones oculares!
• Nunca mire a través de los prismáticos al caminar. ¡Peligro de tropezar con obstáculos que se han pasado por alto!

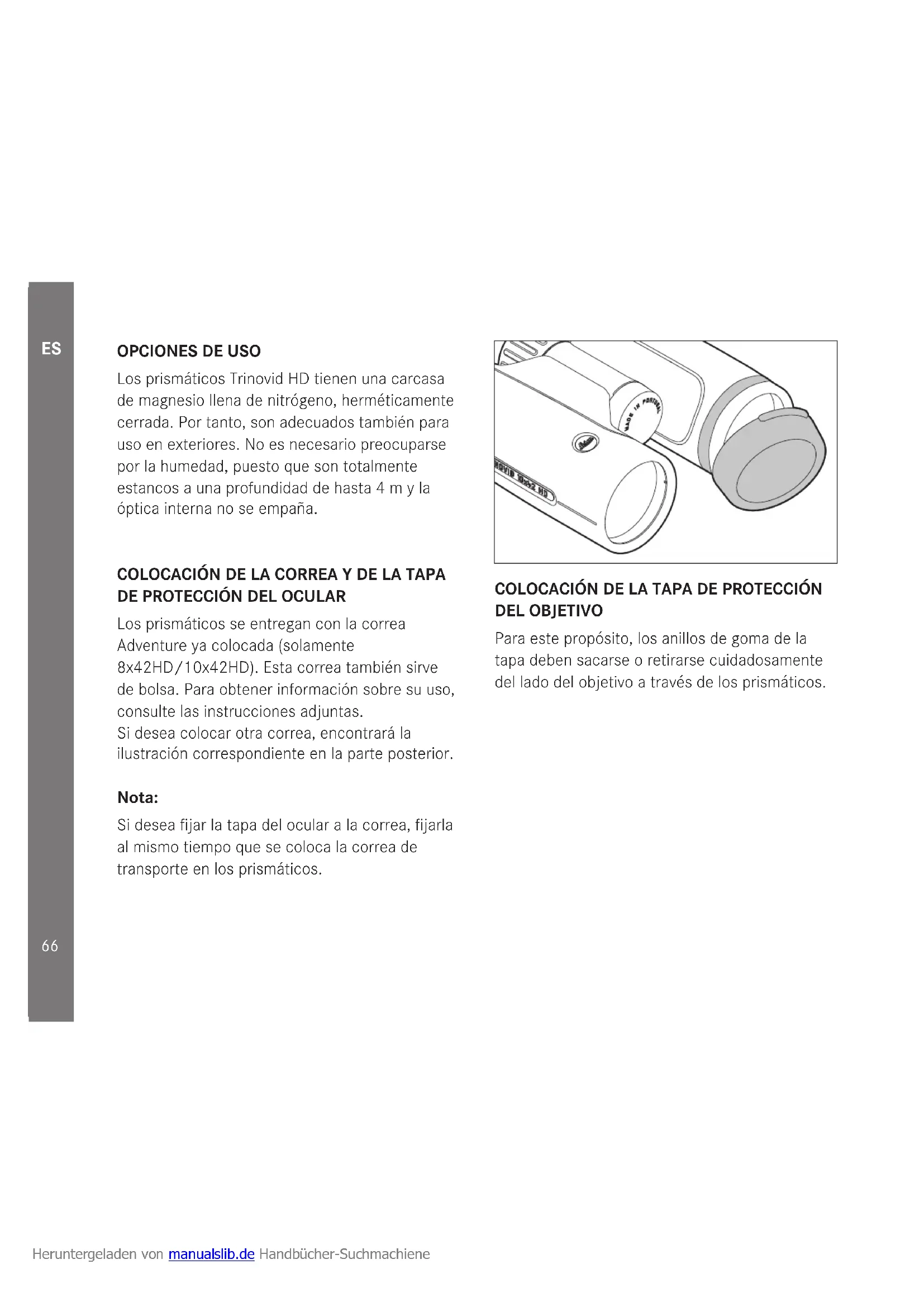

OPCIONES DE USO

Los prismáticos Trinovid HD tienen una carcasa de magnesio llena de nitrógeno, herméticamente cerrada. Por tanto, son adecuados también para uso en exteriores. No es necesario preocuparse por la humedad, puesto que son totalmente estancos a una profundidad de hasta 4 m y la óptica interna no se empañía.

COLOCACIÓN DE LA CORREA Y DE LA TAPA DE PROTECCIÓN DEL OCULAR

Los prismáticos se entregan con la correa Adventure ya colocada (solamente 8x42HD/10x42HD). Esta correa también sirve de bolsa. Para obtener información sobre su uso, consulte las instrucciones adjuntas. Si desea colocar otra correa, encontrará la ilustración correspondiente en la parte posterior.

Nota:

Si desea fijar la tapa del ocular a la correa, fijarla al mismo tiempo que se coloca la correa de transporte en los prismáticos.

COLOCACIÓN DE LA TAPA DE PROTECCIÓN DEL OBJETIVO

Para este propósito, los anillos de goma de la tapa deben sacarse o retirarse cuidadosamente del lado del objetivo a través de los prismáticos.

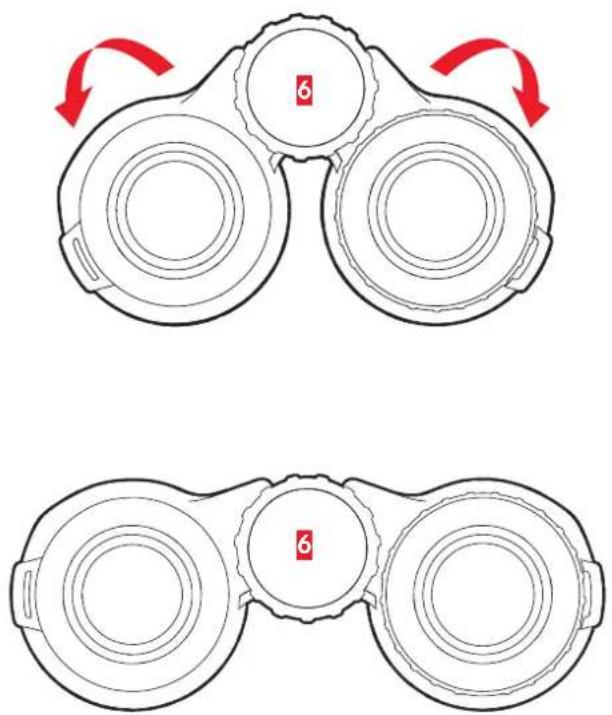

AJUSTE DEL PORTAOCULAR DE GOMA/ UTILIZACIÓN CON Y SIN GAFAS

Los portaoculares de goma 3 se pueden ajustar fácilmente girándolos y encajándolos en la posición seleccionada. Para la limpieza a fondo, también pueden quitarse.

Para observar con gafas deben permanecer en la posición totalmente retraída (figura A), o en la posición ligeramente extendida. Para la observación sin gafas, se extiende girando hacia la izquierda. Existen dos posiciones para un ajuste óptimo.

Si los oculares están muy sucios, se recomienda quitar los portaoculares de goma para limpiarlos. Para ello, simplemente hay que retirarlos desde la posición totalmente extendida (figuras C, D).

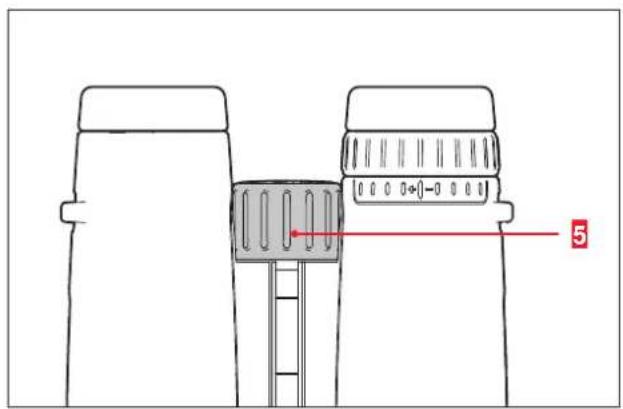

AJUSTE DE LA DISTANCIA DE LOS OJOS

La distancia individual de los ojos se ajusta doblando los prismáticos por el eje de articulación 6. Con la distancia correcta de los ojos, los campos visuales derecho e izquierdo se funden en una única imagen circular.

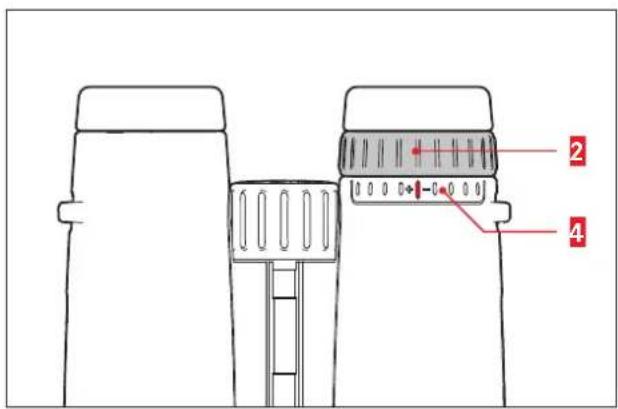

AJUSTE DE LA NITIDEZ/COMPENSACIÓN DE DIOPTRÍAS

En los Leica Trinovid HD, la nitidez de los objetos situados a distintas distancias se ajusta con la rueda central de enfoque 5.

Para compensar defectos de la visión individual durante la visualización sin gafas, se utiliza el anillo de dioptrías 2, el cual sólo corrige la nitidez del sistema derecho.

1. Cerrar el ojo derecho o cubrir la lente derecha. A continuación, ajustar la rueda central de enfoque para obtener una imagen totalmente nítida del objeto a visualizar en el tubo binocular izquierdo.
2. Cerrar el ojo izquierdo o cubrir la lente izquierda. A continuación, ajustar la rueda central de enfoque para obtener una imagen totalmente nítida del mismo objeto también en el tubo binocular derecho.

ESPECIFICACIONES DE LA ESCALA DE DIOPTRÍAS

El valor individual de cada usuario determinado a través del ajuste de nitidez siempre se puede volver a adaptar individualmente en cuestión de segundos mediante el ajuste de la escala determinado una sola vez.

CUIDADO/LIMPIEZA

Sus prismáticos Trinovid HD se han diseñado para el uso permanente al aire libre. Por lo tanto, no requieren cuidados especiales en su limpieza. Las huellas de dedos, agua y demás en las lentes del objetivo y el ocular pueden limpiarse con un paño sin polvo. Opcionalmente ayuda empañar antes las lentes con vaho. Las partículas grandes de suciedad, como la arena, deben quitarse con un pincel o soplando. Si están muy sucios, se pueden limpiar bajo el chorro de agua tibia, nunca caliente. El agua salada también debe aclararse. No utilizar alcohol ni otros solventes químicos para la limpieza.

Importante:

• Tenga cuidado de no tocar el cristal con los dedos, sobre todo si los ha tratado previamente con crema de manos, repelentes de insectos o similar. Estos agentes pueden contener sustancias químicas que pueden dañar o destruir el tratamiento de las superficies de vidrio.
• No ejerza mucha presión al frotar la suciedad intensa de la superficie de la lente. Aunque el tratamiento antirreflejos es muy resistente a los roces, puede resultar dañado por la arena o los cristales de sal.

ACCESORIOS

En la página web de Leica Camera AG encontrará todos los detalles sobre la amplia gama de accesorios para sus prismáticos Trinovid HD:

www.leica-camera.com

RECAMBIOS

Si necesita un recambio para sus prismáticos, por ejemplo, un portaocular de goma, una tapa o una correa, póngase en contacto con nuestro servicio postventa o con el representante de Leica en su país. Encontrará la lista de direcciones en la Tarjeta de Garantía.

FALLOS DE FUNCIONAMIENTO Y SU SOLUCIÓN

Error Causa Solución
Al mirar no se consigue una imagen circular.	a) Los prismáticos no están correctamente adaptados a la distancia personal de los ojos.	a) Corrija la distancia de los dos tubos de los prismáticos doblando más o menos el eje de articulación.
	b) La pupila del usuario no está en la pupila de salida de los prismáticos.	b) Corrija la posición de la cabeza, los ojos y los prismáticos.
	c) La posición de los portaoculares de goma no coincide con el uso correcto con y sin gafas.	c) Corrija el ajuste: si lleva gafas, retraiga los portaoculares; si no lleva gafas, extienda los portao-culares.
	d) La posición de los portaoculares izquierdo y derecho es diferente.	d) Coloque ambos portaoculares en la misma posición.

ESPECIFICACIONES TÉCNICAS

	LEICA TRINOVID 8 x 32 HD LEICA	TRINOVID 10 x 32 HD
Aumento	8 x 10 x
Diámetro del objetivo	32 mm 32 mm
Pupila de salida	4 mm 3,2 mm
Factor crepuscular	16 17,9
Transmisión de la luz	90% 90%
Ángulo visual subjetivo/ campo visual a 1.000 m	53,5° / 124m	61,3° / 114m
Posición de la pupila de salida	17mm 15,5 mm
Distancia mínima de enfoque (a 0 dioptr.)	aprox.1,8 m aprox. 1,6 m
Compensación de dioptrías / a ∞	± 5dpt. ± 5dpt.
Ocular para usuarios de gafas	sí sí
portaocular de goma	Ajustable y extraíble, con 5 etapas de bloqueo
Distancia ajustable de los ojos	58-76 mm
Enfoque	Enfoque interno a través de rueda central
Función / temperatura de almacenamiento	-25°+55°/-40°+85°
Resistencia al agua	Impermeable a una profundidad de agua de hasta 4 m/
Dimensiones (ancho x alto x profundo)	117 x 65 x 130mm
Peso	aprox. 630 g aprox. 640 g

ESPECIFICACIONES TÉCNICAS

	LEICA TRINOVID 8 x 42 HD LEICA	TRINOVID 10 x 42 HD
Aumento	8 x 10 x
Diámetro del objetivo	42 mm 42 mm
Pupila de salida	5,25 mm 4,2 mm
Factor crepuscular	18,33 20,5
Transmisión de la luz	90% 90%
Ángulo visual subjetivo/ campo visual a 1.000 m	53,5° / 124m	61,3° / 113m
Posición de la pupila de salida	17mm 15,5 mm
Distancia mínima de enfoque (a 0 dioptr.)	aprox.1,8 m aprox. 1,6 m
Compensación de dioptrías / a ∞	± 5dpt. ± 5dpt.
Ocular para usuarios de gafas	sí sí
portaocular de goma	Ajustable y extraíble, con 5 etapas de bloqueo
Distancia ajustable de los ojos	58-76 mm
Enfoque	Enfoque interno a través de rueda central
Función / temperatura de almacenamiento	-25°+55°/-40°+85°
Resistencia al agua	Impermeable a una profundidad de agua de hasta 4 m/
Dimensiones (ancho x alto x profundo)	117 x 65 x 145 mm
Peso	aprox. 750 g aprox. 760 g

LEICA PRODUCT SUPPORT

Obtendrá respuesta a sus preguntas sobre aplicaciones del programa Leica dirigiéndose al Leica Product Support de Leica Camera AG por escrito, por teléfono, por fax o por correo electrónico:

Leica Camera AG

Soporte del producto

Am Leitz-Park 5

D-35578 Wetzlar

Teléfono: [phone] /-108

Telefax: [phone]

[e-mail]

LEICA CUSTOMER CARE

Para el mantenimiento de su equipo Leica, así como en caso de desperfectos o averías, está a su disposición el Customer Care de Leica Camera AG o el Servicio de reparaciones de una representación de Leica (encontrará la lista de direcciones en la Tarjeta de Garantía).

Leica Camera AG

Customer Care

Am Leitz-Park 5

D-35578 Wetzlar

Teléfono: [phone]

Telefax: [phone]

[e-mail]

FORORD

Kjære kunde
