BEDIENUNGSANLEITUNG TruSens Z1000 LEITZ

AUFBEWAHREN Vor dem Auswechseln der UV-Lampe sowie bei Nichtverwendung des Lureinigers, ist das Gerät vom Stromnetz zu trennen. WARNUNG: Zur Verringerung der Brand- und Stromschlaggefahr das Gerät nicht mit einem variablen Drehzahlregler verwenden. Das Gerät nicht mit einem beschädigten Netzkabel/- stecker oder einer losen Wandsteckdose verwenden. Ein beschädigtes Netzkabel darf aus Sicherheitsgründen nur vom Hersteller, dessen Servicebeauragten oder entsprechend qualifizierten Personen ersetzt werden. Das Netzkabel nicht unter Teppichen, Läufern oder ähnlichen Belägen verlegen. Das Netzkabel nicht unter Möbeln oder Geräten verlegen. Das Kabel zur Vermeidung von Stolpergefahr außerhalb regelmäßig frequentierter Bereiche verlegen. WARNUNG: Eine direkte Einwirkung der von der UV-Lampe erzeugten UV-Strahlung auf Haut und Augen kann zu Verletzungen führen. Schäden am Gehäuse und ein unzweckmäßiger Einsatz des Geräts können zum Austreten gefährlicher UV- C-Strahlung führen. UV-C-Strahlung kann schon in geringen Mengen zu Schäden an Augen und Haut führen. Vor dem Austausch der Lampe und jeglichen Wartungsarbeiten das Gerät vom Stromnetz trennen. Die UV-Lampe durch eine Ersatzlampe mit Artikelnummer 2415105 von ACCO Brands ersetzen.

• Vor Gebrauch sämtliche Verpackungen einschließlich Filterbeutel entfernen.

• Weist das Gerät sichtbare Schäden auf, darf es nicht betrieben werden.

• Das Gerät darf nur an eine für den Netzstecker geeignete Steckdose angeschlossen werden, die den Angaben auf dem Typenschild des Geräts entspricht.

• Das Gerät in Steckdosennähe aufstellen. Keine Verlängerungskabel verwenden.

• Das Gerät darf von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder ohne ausreichende Erfahrung und ausreichendes Wissen verwendet werden, sofern sie beaufsichtigt werden oder über die sichere Verwendung des Geräts und alle Risiken und Gefahren aufgeklärt wurden.

• Kinder dürfen nicht mit dem Gerät spielen, es reinigen oder warten.

• Bei Austausch der UV-Lampe die in der vorliegenden Anleitung genannte Ersatzlampe verwenden.

• Das Gerät nicht selbst warten oder instandsetzen.

• Das Gerät nur mit dem mitgelieferten Netzkabel verwenden.

• Das Gerät nur mit einem feuchten Tuch abwischen. Keine Lösungsmittel oder Bleiche verwenden.

• Vor Einschalten des Geräts immer sicherstellen, dass dieses auf einer stabilen, ebenen Fläche steht.

• Die Lueinlass- und Luauslassschlitze nicht blockieren.

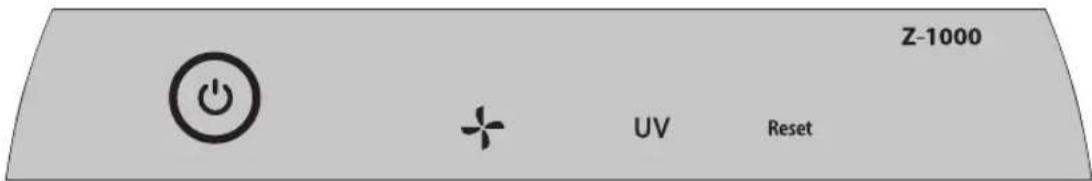

• Nicht in die Lueinlass- und Luauslassschlitze fassen und keine Gegenstände hineinstecken.18 TECHNIK PureDirect™-Technologie Unabhängige Labortests bestätigen: Zwei Luströme sind besser als einer und gewährleisten eine effektive und komfortablere Luverteilung im Raum. 360 Grad Filtersystem Ein Partikelfilter saugt Lu aus allen Richtungen an und filtert Schadstoffe und VOC-Gase. Keime und Bakterien, die sich im Filter absetzen können, werden durch UV-C-Licht vernichtet. Durchdachte Ausführung Erstklassige Funktionen, verpackt in einem zeitgemäßen Design, das in jede Umgebung passt.19 BEDIENFELD Einstellung der Gebläsegeschwindigkeit Die Gebläsegeschwindigkeit wählen: 1, 2 oder Turbo. UV-Modus Die UV-C-Lampe in der Filterkammer ist eingeschaltet, wenn die Anzeige weiß leuchtet. Die Anzeige leuchtet rot, wenn die UV-C-Lampe ausgetauscht werden muss. Zurücksetzen der Wechselanzeige Die Anzeigen „HEPA“ (Partikelfilter), „Carbon“ (Aktivkohlefilter) und „UV“ leuchten rot, wenn ein Austausch der jeweiligen Komponente erforderlich ist. Leuchtet eine Anzeige, die Reset-Taste drei Sekunden lang gedrückt halten, um die Anzeige zurückzusetzen. Leuchten zwei oder alle drei Anzeigen, durch Antippen der Reset-Taste die gewünschte Anzeige auswählen (die ausgewählte Anzeige blinkt) und die Reset-Taste dann drei 3 Sekunden gedrückt halten, um die Anzeige zurückzusetzen. Betriebsschalter (Anweisungen siehe Seite 26) (Anweisungen zum Austausch sind Seite 24-26 zu entnehmen. Nach Austausch eines Filters die Anzeige gemäß den Anweisungen oben zurücksetzen.)20 PRODUKT Lureiniger Bequemer Tragegriff Einfaches Touch-Bedienfeld 360 Grad Lueinlass Filterabdeckung & Knopf (Unterseite) Aktivkohle-Vorfilter Partikelfilter UV-C-Lampe Filter & UV-C-Lampe21 ERSTE SCHRITTE

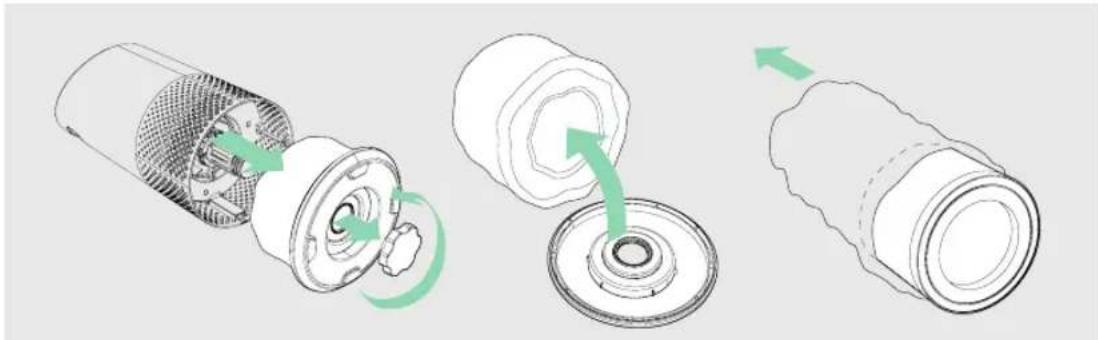

1. Plastikbeutel vom Filter entfernen

Untere Abdeckung abschrauben. Plastikbeutel vom Filter entfernen.

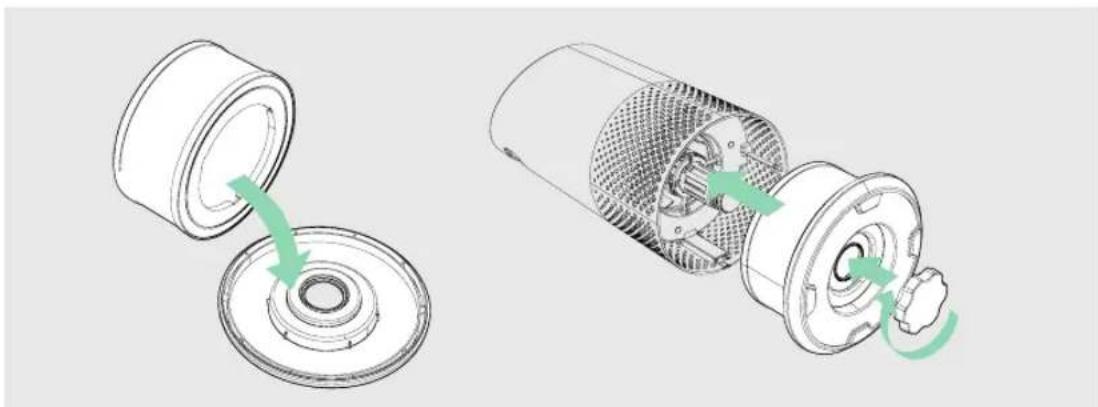

2. Filter wieder anbringen

Filter an Abdeckung anbringen und Abdeckung anschrauben.22

Gerät an Steckdose anschließen und einschalten. Lureiniger auf einer flachen Fläche mit ausreichend Abstand zu Hindernissen aufstellen: - Von allen Seiten muss Lu ungehindert in den Lureiniger strömen können. - Gerät nicht in der Nähe von Wohntextilien (Vorhänge, Bettwäsche usw.), Wärme- und Feuchtigkeitsquellen aufstellen.

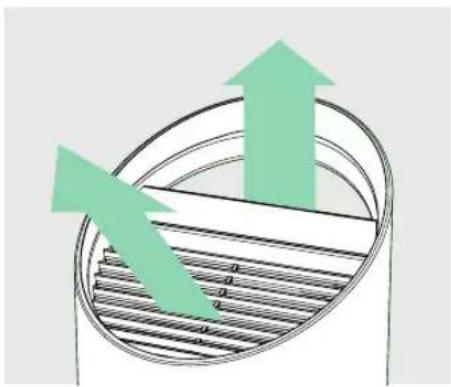

4. Saubere Lu atmen!

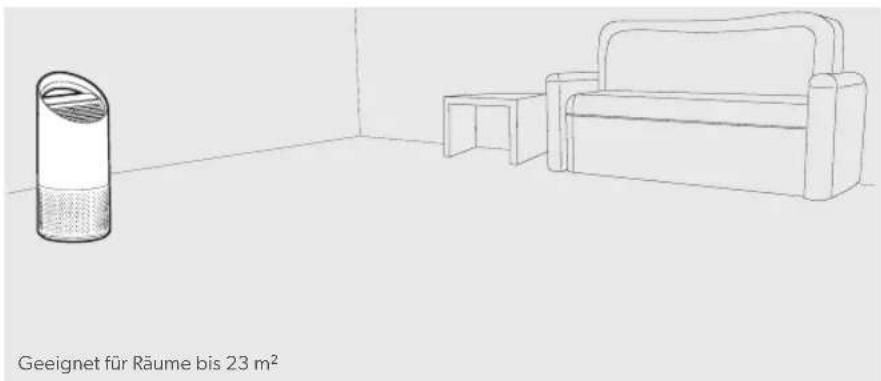

Die gewünschte Gebläsegeschwindigkeit wählen. Die proprietäre PureDirect™-Technik sorgt für saubere Lu im ganzen Raum. Geeignet für Räume bis 23 m²23 Lueinlass 360 Grad 2 Luerneuerungen pro Stunde 23 m² Luzufuhrtechnik PureDirect

Gebläsegeschwindigkeit 1, 2, Turbo Reinigungsstufen Aktivkohle-Vorfilter, Partikelfilter, UV-C-Lampe Wechselanzeigen Carbon, HEPA, UV Geräuschentwicklung

Abmessungen 195 x 195 x 451 mm Gewicht 3,5 kg Motortyp Wechselstrommotor Netzanschluss 220-240v 50/60Hz 0,3A Leistungsaufnahme 40 W Garantie 2 Jahre Ersatzfilter und UV-C-Lampe 2-in-1 Partikeltrommelfilter

Aktivkohlefilter (3er-Pack)

Technische Daten24 WARTUNG & PFLEGE

AUSTAUSCH DES PARTIKELFILTERS

Öffnen der Filterkammer

1. Den Lureiniger immer am Betriebsschalter

ausschalten und das Netzkabel ziehen.

2. Das Gerät vorsichtig auf die Seite auf den Boden

legen, sodass der Knopf und die Abdeckung der Filterkammer zugänglich sind.

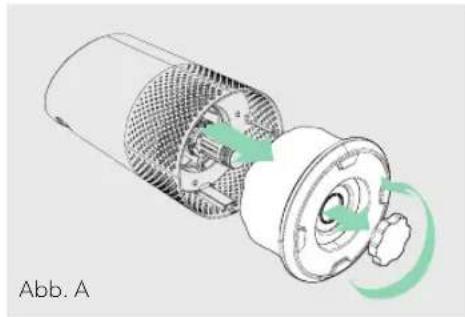

3. Den Knopf gegen den Uhrzeigersinn drehen

und die Filterkammerabdeckung mit dem 360°-Trommelfilter entfernen (Abb. A).

1. Die „HEPA“-Anzeige leuchtet rot, wenn der

Trommelfilter ausgetauscht werden muss.

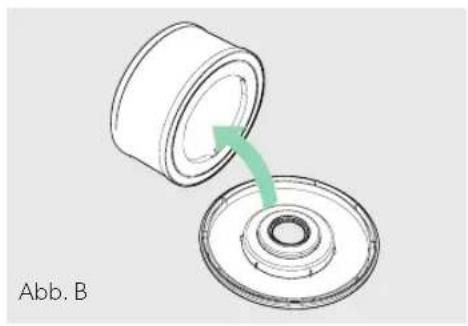

2. Den Trommelfilter vorsichtig von der

Filterabdeckung abziehen (Abb. B).

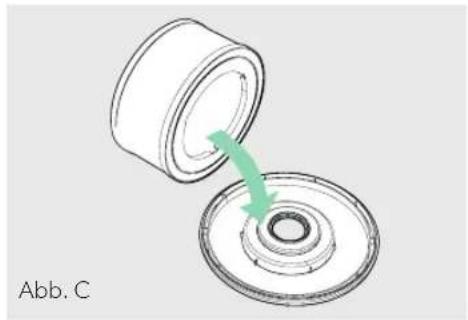

3. Den neuen Filter an der Filterabdeckung anbringen

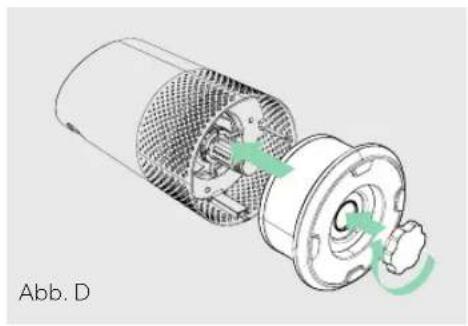

4. Die Filterabdeckung mit dem Trommelfilter

vorsichtig in die Filterkammer einführen und auf das Gewinde setzen und den Knopf im Uhrzeigersinn festdrehen (Abb. D).

5. Netzkabel anschließen und Lureiniger einschalten.

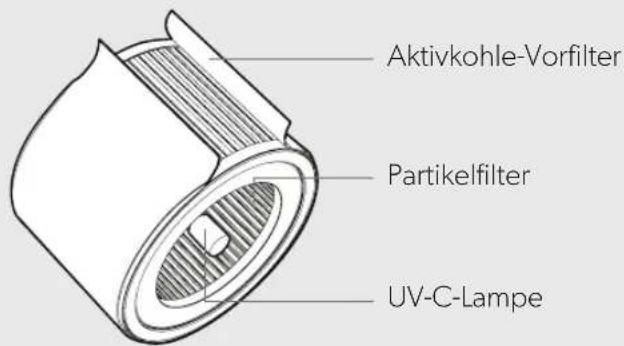

Die Reset-Taste gedrückt halten, bis die rote „HEPA“-Anzeige erlischt. Hinweis: Der Trommelfilter (siehe Seite 23) besteht aus 2 Schichten: Aktivkohle-Vorfilter und Partikelfilter. Abb. A Abb. B Abb. C Abb. D25

1. Die Aktivkohlefilter-Anzeige leuchtet rot, wenn der Aktivkohlefilter

ausgetauscht werden muss.

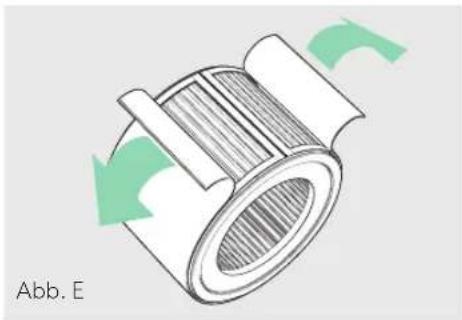

2. Den verbrauchten Aktivkohlefilter vorsichtig von den

Befestigungsstegen ablösen (Abb. E).

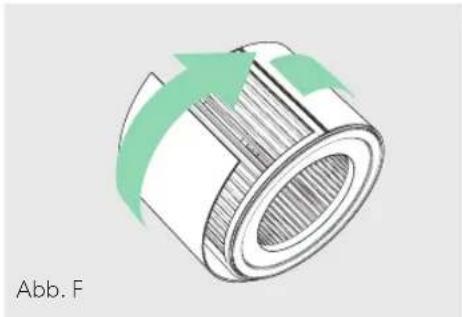

3. Einen neuen Aktivkohlefilter um die Filtertrommel legen und an

den Befestigungsstegen befestigen (Abb. F).

4. Den Lureiniger einschalten und die Reset-Taste gedrückt halten,

bis die rote Aktivkohlefilter-Anzeige erlischt. Hinweis: Der 3er-Pack des Aktivkohlefilters (siehe Seite 23) reicht für die 3 zwischen jedem Austausch des Trommelfilters (siehe Seite 24) erforderlichen Aktivkohlefilterwechsel. Abb. E Abb. F

1. Die Anzeige leuchtet rot, wenn die

UV-C-Lampe ausgetauscht werden muss.

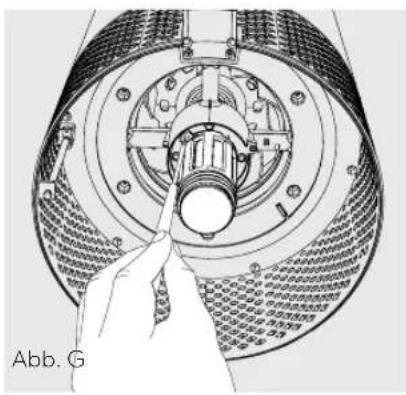

2. Die Filtertrommel entnehmen (Abb. A) und mit

einem Schraubendreher die Befestigungsschraube des UV-Gehäuses lösen (Abb. G) .

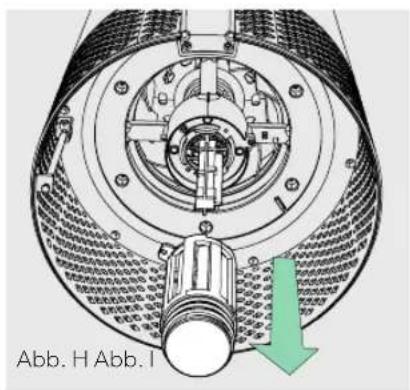

3. Das UV-Gehäuse entnehmen (Abb. H) und die

UV-C-Lampe aus der Fassung ziehen (Abb. I).

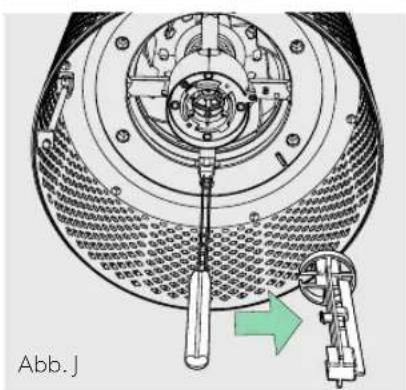

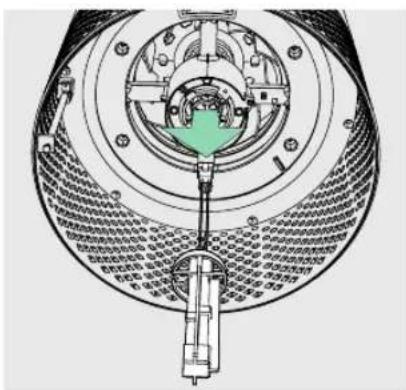

4. Die Halterung von der UV-C-Lampe lösen (Abb. J).

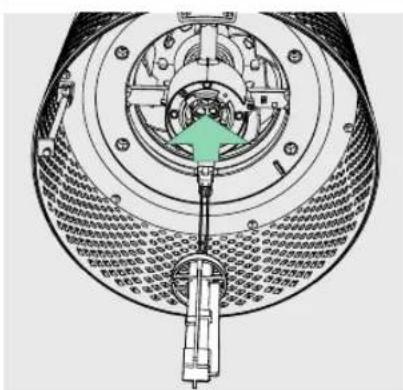

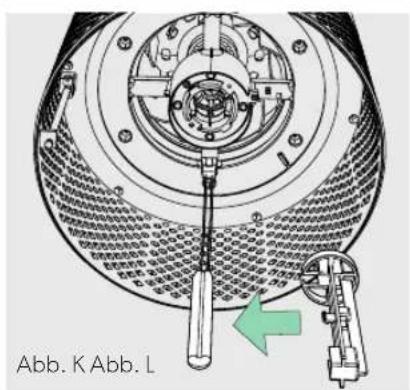

5. Eine neue UV-C-Lampe (siehe Seite 23) in die

Halterung stecken (Abb. K) und diese in den Lureiniger einsetzen (Abb. L).

6. Das UV-Gehäuse wieder einsetzen und die

Befestigungsschraube festdrehen.

7. Den Lureiniger einschalten und die Reset-Taste

gedrückt halten, bis die Anzeige weiß wird. Abb. G Abb. J Abb. H Abb. I Abb. K Abb. L Hinweis: Den alten UV-C-Strahler bei einer Rücknahmestelle für Elektro- und Elektronik-Altgeräte abgeben.27 Wie o müssen die Filter gewechselt werden? Das ist einfach! Die Wechselanzeigen am Lureiniger signalisieren, wenn ein Filter oder die UV-C-Lampe ausgetauscht werden muss. Der Aktivkohlefilter muss etwa alle 3–4 Monate, der Partikelfilter alle 12–15 Monate und die UV-C-Lampe alle 1–3 Jahre gewechselt werden. Der Lureiniger schaltet sich nicht ein. Prüfen, ob das Netzkabel fest mit der Wandsteckdose und dem Lureiniger verbunden ist. Durch Anschließen eines anderen Geräts oder einer Lampe an der Steckdose prüfen, ob diese funktioniert. Prüfen, ob der Filter korrekt in der Filterkammer installiert ist. Besteht das Problem weiter, den Kundendienst verständigen (Seite 28). FAQ & FEHLERBEHEBUNG28 GARANTIE Der Betrieb des Geräts ist bei normaler Verwendung für 2 Jahre ab Kaufdatum gewährleistet. Innerhalb des Garantiezeitraums wird das Gerät bei einem Defekt von ACCO nach eigenem Ermessen kostenlos instand gesetzt oder ersetzt. Die Garantie deckt keine Mängel aufgrund missbräuchlicher oder unsachgemäßer Verwendung ab. Ein Nachweis des Kaufdatums muss vorgelegt werden. Instandsetzungen oder Änderungen, die von nicht von ACCO autorisierten Personen vorgenommen werden, setzen die Garantie außer Kra. Es ist unser Ziel, sicherzustellen, dass die Leistung unserer Produkte den angegebenen technischen Daten entspricht. Diese Garantie stellt keine Einschränkung der nach dem geltenden Kaufvertragsrecht gültigen Rechte des Verbrauchers dar. KUNDENDIENST Vielen Dank für Ihren Erwerb eines TruSens™. Unsere Kunden stehen im Mittelpunkt unserer Tätigkeit und wir sind bestrebt, Produkte zu entwickeln, die zu ihrem Lebensstil passen. Bei Fragen oder Anregungen wenden Sie sich bitte an uns! Kundenservice in Deutschland: Besuchen Sie unsere Website auf www.leitz.com/trusens Schicken Sie uns eine E-Mail an germanyinfo@acco.com Rufen Sie uns an unter (+49) (711) 8103 -0 Kundenservice in Österreich: Besuchen Sie unsere Website auf www.leitz.com/trusens Schicken Sie uns eine E-Mail an kundenservice-austria@acco.com Rufen Sie uns an unter (+43) 02256 64000 Kundenservice in der Schweiz: Besuchen Sie unsere Website auf www.leitz.com/trusens Schicken Sie uns eine E-Mail an info.ch@acco.com Rufen Sie uns an unter (+41) (61) 485 94 94 Um sich zu registrieren und Ihre Garantie zu aktivieren, gehen Sie zu www.leitz.com/registerProfitez d’un air pur avec TruSens. Merci de nous laisser vous accompagner à la recherche du bien-être. Respirez un air plus pur chez vous grâce à la technologie PureDirect™ et à la filtration à 360°, qui permettent d’assainir l’air de toute une pièce.30
