РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TruSens Z1000 LEITZ

Наслаждайтесь очищенным воздухом в своем доме благодаря технологии PureDirect™ и фильтрации на 360градусов— теперь во всем помещении будет более чистый воздух.251 ИНФОРМАЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ПРОЧИТАЙТЕ И СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ Если прибор не используется, а также перед заменой фильтров или УФ-С излучателя отключите или отсоедините устройство от электрической сети. ПРЕДУПРЕЖДЕНИЕ. Для уменьшения риска возгорания или поражения электрическим током не используйте очиститель воздуха с полупроводниковым устройством регулирования скорости. Не эксплуатируйте очиститель воздуха с поврежденным электрическим шнуром или вилкой и не подключайте к плохо закрепленной сетевой розетке. Во избежание риска поврежденный сетевой шнур должен заменяться только производителем, его агентом по ремонту или другими уполномоченными лицами. Не прокладывайте шнур под ковролином, ковриками, ковровыми дорожками или подобными напольными покрытиями. Не прокладывайте шнур под мебелью или бытовой техникой. Расположите шнур в стороне от путей передвижения, чтобы об него было невозможно споткнуться. ПРЕДУПРЕЖДЕНИЕ. Прямой взгляд на свет, исходящий от коротковолнового УФ-излучателя в этом устройстве, может привести к травмам кожи или глаз. Неправильное использование устройства или повреждение его корпуса может привести к выбросу опасного коротковолнового УФ излучения. Коротковолновое УФ излучение, даже в небольших дозах, может причинить вред глазам и коже. Обязательно отключите питание перед заменой лампы или выполнением обслуживания. Заменяйте излучатель УФ-С компонентом 2415108 (для Z-2000) или 2415111 (для Z-3000) производства компании ACCO Brands.

• Перед использованием снимите всю упаковку, включая пакет, закрывающий фильтр.

• Не следует эксплуатировать устройство с явными следами повреждений.

• Устройство следует подключать только к сетевой розетке, параметры которой соответствуют типу вилки устройства и параметрам сети, приведенным на паспортной табличке устройства.

• Расположите очиститель воздуха возле сетевой розетки и не используйте удлинители.

• Это устройство может использоваться детьми в возрасте от 8 лет и старше, а также лицами с ограниченными физическими, сенсорными или умственными возможностями или недостатком опыта и знаний при условии, что был обеспечен надзор за ними или для них был проведен инструктаж по поводу безопасного использования устройства и они осознали связанные с этим риски.

• Дети не должны играть с устройством, очищать его или пытаться выполнять его обслуживание.

• Заменяйте излучатель УФ-С компонентом, модель которого указана в настоящем руководстве.

• Не пытайтесь самостоятельно выполнять техническое обслуживание или ремонт настоящего устройства.

• Используйте очиститель и дистанционный монитор качества воздуха SensorPod™ только с прилагаемым шнуром питания.

• Очищайте устройство только влажной тканью и не используйте для этой цели растворители или отбеливающие средства.

• Перед началом работы убедитесь в том, что устройство установлено на твердой ровной поверхности.

• Не закрывайте и не блокируйте входные и выходные воздуховоды.

• Не вставляйте пальцы или предметы в выходные или входные воздуховоды.

• Когда очиститель воздуха находится в режиме ожидания, монитор SensorPod™ все еще передает сигнал/данные.252 ОСНОВНЫЕ ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ Технология PureDirect™ Результаты тестирования независимыми лабораториями подтверждают целесообразность использования двух потоков воздуха вместо одного. Это способствует более эффективному перемещению воздуха, в результате чего повышается комфортность условий в помещении. Очистка воздуха на 360° Фильтр для улавливания частиц очищает воздух от загрязнений и газов/запахов, создаваемых ЛОС, во всех направлениях. Для уничтожения попавших в фильтр микробов и бактерий используется лампа UV-C. Продуманное исполнение Исключительная функциональность и современная конструкция, которые удачно впишутся в любой интерьер.253 ПАНЕЛЬ УПРАВЛЕНИЯ Настройки скорости вентилятора Выбор скорости вентилятора: 1, 2 или турбо Режим ультрафиолетового излучения Лампа UV-C в фильтровальной камере очистителя включена, когда символ светится белым цветом. Если символ светится красным цветом, пришло время заменить лампу UV-C. Сброс индикаторов фильтра и ультрафиолетовой лампы Индикаторы «HEPA», «Carbon» («Активированный уголь») и «UV» («УФ») светятся красным цветом, когда необходимо заменить соответствующее устройство. Когда включен 1 индикатор, нажмите и удерживайте кнопку сброса (Reset) в течение 3 секунд, чтобы выполнить сброс состояния этого индикатора. Когда включены 2 или более индикаторов, коснитесь кнопки сброса (Reset), чтобы выбрать требуемый индикатор (выбранный индикатор будет мигать), а затем нажмите и удерживайте ее в течение 3 секунд, чтобы выполнить сброс состояния выбранного индикатора. Кнопка питания (См. инструкции на стр. 260.) (Инструкции по замене см. на стр. 258—260. После замены фильтра выполните приведенные выше инструкции по сбросу состояния индикатора.)254 ОБЗОР УСТРОЙСТВА

Ручка для легкой переноски Простая сенсорная панель управления Входной воздуховод 360° Крышка и ручка фильтра (с нижней стороны) Предварительный

улавливания частиц Лампа UV-C Фильтр и лампа UV-C255 НАЧАЛО ИСПОЛЬЗОВАНИЯ

1. Снимите с фильтра пластиковый пакет

Отверните нижнюю крышку и снимите пластиковый пакет с фильтра.

2. Установите фильтр на место

Закрепите фильтр на нижней крышке и поместите его обратно внутрь очистителя.256

Подключите очиститель к электрической сети и включите питание. Поставьте очиститель на ровную поверхность, не имеющую препятствий - в месте, где воздух может свободно поступать в очиститель со всех сторон - избегайте мест, в которых находится постельное белье и занавески, а также источники тепла или влаги.

4. Начните жить с очищенным воздухом!

Выберите предпочитаемую скорость вентилятора, и уникальная технология PureDirect™ обеспечит наличие очищенного воздуха во всем помещении! Зона покрытия в помещении составляет до 23 м

Впускной воздуховод 360° Замена воздуха 2 раза в час 23 m2 Тип подачи воздуха PureDirect

Настройки скорости вентилятора 1, 2, турбо (Turbo) Уровни очистки предварительный фильтр с активированным углем, фильтр для улавливания частиц, лампа UV-C Индикаторы замены фильтров «Carbon» («Активированный уголь»), «HEPA», «UV»

Уровень шума от 39 до 65 дБ Габаритные размеры 195 x 195 x 451 мм Масса 3,5 кг Тип электродвигателя электродвигатель переменного тока Требования к электропитанию от 220 до 240 В 50/60 Гц 0,3 А Потребление электроэнергии 40 Вт Гарантия 2 года Замена фильтров и лампы UV-C Барабанный фильтр для улавливания частиц «2 в 1»

Фильтр с активированным углем (3 шт.) 241510 3 Лампа UV-C 241510 5 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ258 УХОД И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Доступ к фильтровальной камере

1. Обязательно отключите электропитание, нажав кнопку

электропитания и отсоединив шнур питания от розетки.

2. Осторожно положите устройство боковой стороной

на пол так, чтобы была видна крышка и ручка фильтровальной камеры.

3. Поверните ручку против хода часовой стрелки

и снимите крышку фильтровальной камеры и барабанный фильтр 360° (рис. А). ЗАМЕНА ФИЛЬТРА ДЛЯ УЛАВЛИВАНИЯ ЧАСТИЦ

1. Когда придет время заменить весь барабанный

фильтр, индикатор «HEPA» будет светиться красным

2. Осторожно извлеките барабанный фильтр из его

расположения, в котором он прикреплен к крышке фильтра (рис.В).

3. Установите и закрепите на крышке фильтра новый

4. Осторожно поместите на место крышку фильтра и

барабанный фильтр внутрь фильтровальной камеры и на резьбовое соединение, после чего поверните ручку по ходу часовой стрелки, чтобы надежно затянуть ручку и крышку фильтра (рис. D).

5. Подсоедините шнур питания к розетке и включите

электропитание очистителя. Нажмите и удерживайте кнопку сброса (Reset), пока не выключится красный индикатор «HEPA». Примечание. Барабанный фильтр (на стр.257) состоит из 2уровней: предварительный фильтр с активированным углем и слой фильтра для улавливания частиц. Рис. A Рис. B Рис. C Рис. D259

1. Когда придет время заменить фильтр с активированным

углем, индикатор фильтра с активированным углем будет светиться красным цветом.

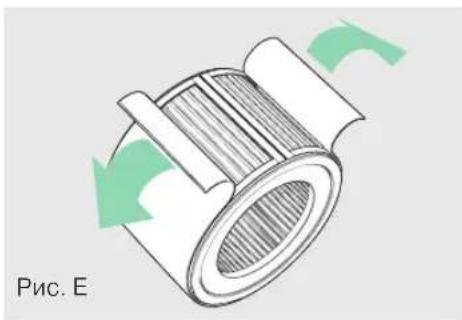

2. Осторожно отсоедините слой отработанного

активированного угля от фиксирующих полосок (рис. E).

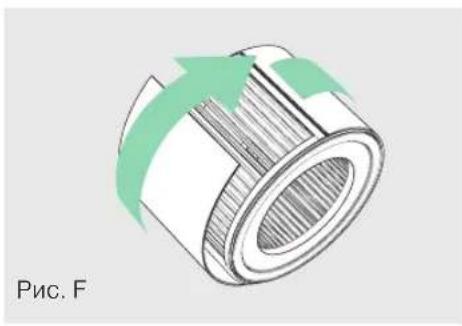

3. Оберните новый слой активированного угля вокруг

барабана фильтра и присоедините его к тем же фиксирующим полоскам (рис. F).

4. После включения электропитания очистителя нажмите и

удерживайте кнопку сброса (Reset), пока не выключится красный индикатор фильтра с активированным углем. Примечание: комплекта из 3 фильтров с активированным углем (см. стр.

257) достаточно для выполнения 3 замен фильтра с активированным углем

в период между заменами барабанного фильтра (см. стр. 258). Рис. E Рис. F ЗАМЕНА ПРЕДВАРИТЕЛЬНОГО ФИЛЬТРА С АКТИВИРОВАННЫМ УГЛЕМ260 ЗАМЕНА ЛАМПЫ UV-C

1. Если индикатор светится красным

цветом, пришло время заменить лампу UV-C.

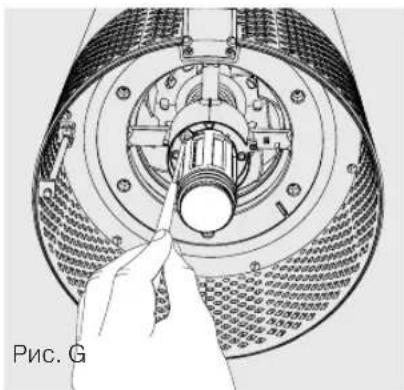

2. Снимите барабанный фильтр (рис. А) и с

помощью отвертки выкрутите винт, которым крепится корпус узла УФ-лампы (рис. G).

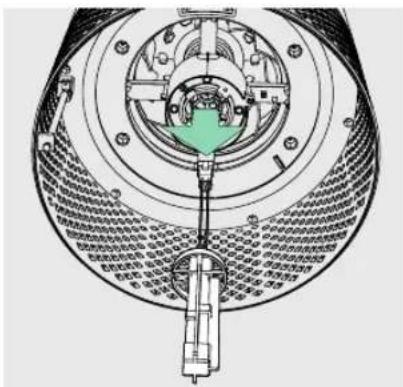

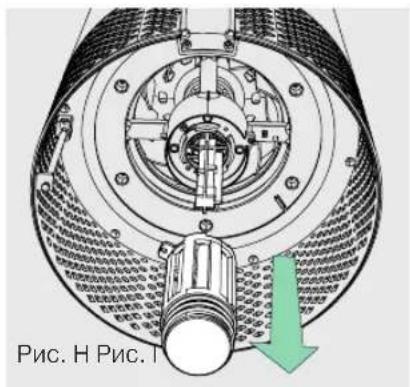

3. Осторожно снимите корпус узла УФ-лампы

(рис. Н) и извлеките лампу UV-C из цоколя (рис. I).

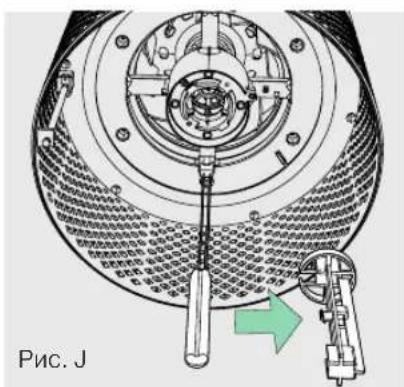

4. Снимите держатель с лампу UV-C (рис. J).

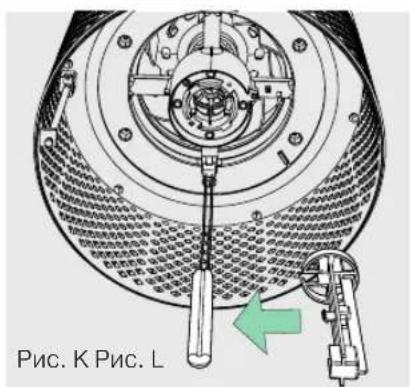

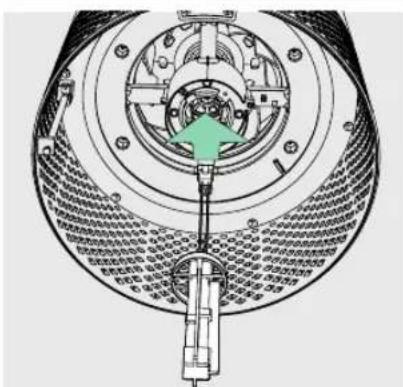

5. Закрепите держатель на новой лампу UV-C

(см. стр. 257) (рис. К) и установите лампу UV-C в очиститель (рис. L).

6. Установите корпус узла УФ-лампы на место

и с помощью отвертки затяните крепежный

7. После включения электропитания очистителя

нажмите и удерживайте кнопку сброса (Reset), пока индикатор не начнет светиться белым цветом. Примечание. После замены излучателя UV-C, пожалуйста, утилизируйте его в местном учреждении WEEE. Рис. G Рис. J Рис. H Рис. I Рис. K Рис. L261 Как часто следует менять

Замена фильтров является простой процедурой. Индикаторы замены, расположенные на очистителе, уведомят вас о необходимости замены фильтров или лампы UV-C. Планируйте замену фильтра с активированным углем каждые 3-4месяца, фильтра для улавливания частиц каждые 12- 15месяцев и УФ-лампы каждые 1-3года. Очиститель не включается. Убедитесь, что шнур питания надежно подключен и к настенной розетке, и к очистителю. Убедитесь, что в розетке имеется электропитание. Наличие электропитания можно проверить, подключив к этой розетке осветительный прибор или другое работоспособное устройство. Убедитесь, что фильтр правильно установлен в фильтровальной

Если проблему устранить не удалось, обращайтесь в нашу компанию. (стр. 262). ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ И ОТВЕТЫ НА НИХ, ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ262

Работа данного устройства обеспечивается двухлетней гарантией от даты приобретения при условии нормальной эксплуатации. В рамках гарантийного периода компания ACCO на свое усмотрение произведет либо ремонт, либо замену неисправного устройства бесплатно. Данная гарантия не распространятся на неисправности, вызванные несоблюдением правил эксплуатации или использованием изделия в непредусмотренных целях. Необходимо подтверждение даты приобретения. Работы по ремонту и модификации, проведенные лицами, не уполномоченными компанией ACCO, прекращают действие гарантии. Мы стремимся обеспечить высокие эксплуатационные свойства изделия согласно предоставленной спецификации. Данная гарантия не затрагивает юридические права потребителей в рамках соответствующего национального законодательства, регулирующего продажу товаров.

Благодарим вас за приобретение очистителя TruSens™ для своего дома. Деятельность нашей компании неуклонно направлена на удовлетворение потребностей наших клиентов, и мы стремимся разрабатывать устройства, которые соответствуют вашему стилю жизни. Если у вас есть вопросы или предложения, обращайтесь в нашу компанию! Посетите наш веб-сайт: www.leitz.com/trusens Напишите электронное письмо: ru-marketing@acco.com Позвоните нам: +74959332763 Для регистрации и активации гарантии перейдите по ссылке: www.leitz.com/registerΚαλωσορίσατε στον καθαρό αέρα με τη συσκευή TruSens. Ευχαριστούμε που μας επιτρέπετε να σας συνοδεύσουμε στο ταξίδι σας προς την ευεξία. Απολαύστε καθαρότερο αέρα στο σπίτι σας, με τεχνολογία PureDirect™ και φιλτράρισμα 360 μοιρών που εξασφαλίζουν καθαρότερο αέρα σε όλο το δωμάτιο.264
