Produkttyp	Stirnlampe
Marke	Ansmann
Modell	HD500R
Lichtquelle	LED 10 W
Lichtleistung	550 lm (100 %), 275 lm (50 %), 110 lm (20 %)
Betriebsdauer	3,5 h (100 %), 7 h (50 %), 19 h (20 %)
Stromversorgung	Akku Li-Ion 18650 3,7 V / 2600 mAh / 9,62 Wh
Ladezeit	ca. 3,5 h
Eingangsspannung	5 V DC, max. 1000 mA
Beleuchtungsmodi	100 %, 50 %, 20 %, Stroboskop
Fokussierung	Ja
Schutzart	IP64
Schutzklasse	III
Gehäusematerial	Aluminium
Maße (H x B x T)	37 x 85 x 50 mm
Gewicht	107 g
Betriebstemperatur	-10 °C bis 50 °C
Lagertemperatur	-10 °C bis 50 °C
USB-Kabellänge	60 cm
Austauschbarer Akku	Ja (Typ 18650)
Risikogruppe	2
Garantie	3 Jahre

Häufig gestellte Fragen - HD500R ANSMANN

Wie schalte ich die Lampe ein und aus?

Drücken Sie die Taste, um die Lampe einzuschalten. Zum Ausschalten halten Sie die Taste ca. 2 Sekunden lang gedrückt. Durch wiederholtes Drücken ändern sich die Helligkeitsstufen: 1x drücken = 100 %, 2x drücken = 50 %, 3x drücken = 20 %. Doppelklick aktiviert den Stroboskopmodus.

Wie lade ich den Akku?

Setzen Sie den Akku in das Fach ein, setzen Sie den Magnetkontakt des Ladekabels auf den Ladekontakt und schließen Sie das USB-Kabel an eine Stromquelle an. Die rote LED zeigt den Ladevorgang an, die grüne LED zeigt eine vollständige Ladung an.

Wie lange ist die Betriebsdauer der Lampe?

Die Betriebsdauer variiert je nach Modus: 3,5 h bei 100 % (550 lm), 7 h bei 50 % (275 lm) und 19 h bei 20 % (110 lm).

Kann ich den Akku austauschen?

Ja, der Akku ist ein herausnehmbarer Li-Ion 18650. Öffnen Sie das Akkufach und ersetzen Sie ihn durch einen Akku des gleichen Typs. Achten Sie auf die Polarität.

Ist die Lampe wasserdicht?

Ja, sie hat die Schutzart IP64, was bedeutet, dass sie gegen Spritzwasser und Staub geschützt ist. Tauchen Sie sie jedoch nicht ins Wasser.

Wie pflege ich die Lampe?

Reinigen Sie sie mit einem leicht feuchten Tuch und trocknen Sie sie anschließend. Verwenden Sie keine scheuernden Reinigungsmittel und tauchen Sie sie nicht in Wasser. Achten Sie darauf, dass keine Flüssigkeit in das Gehäuse eindringt.

Darf ich direkt in den Lichtstrahl schauen?

Nein, schauen Sie niemals direkt in die Lichtquelle und leuchten Sie nicht in die Augen von Personen. Das blaue Licht kann die Netzhaut schädigen. Schließen Sie bei Exposition die Augen und drehen Sie den Kopf weg.

Kann die Lampe im Freien bei Regen verwendet werden?

Ja, dank der Schutzart IP64 ist sie spritzwassergeschützt. Vermeiden Sie jedoch längere Regenexposition und verwenden Sie sie nicht unter Wasser.

Was tun, wenn die Lampe nicht angeht?

Überprüfen Sie zuerst, ob der Akku richtig eingesetzt und geladen ist. Wenn der Akku entladen ist, laden Sie ihn auf. Stellen Sie sicher, dass die Ladekontakte sauber sind. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie entsorge ich die Lampe am Ende ihrer Lebensdauer?

Entsorgen Sie die Lampe nicht im Hausmüll. Bringen Sie sie zu einer Recyclingstation oder einem Sammelpunkt für Elektroschrott. Der Akku muss gemäß den örtlichen Vorschriften entnommen und separat recycelt werden.

BEDIENUNGSANLEITUNG HD500R ANSMANN

BEDIENUNGSANLEITUNG OPERATION MANUAL

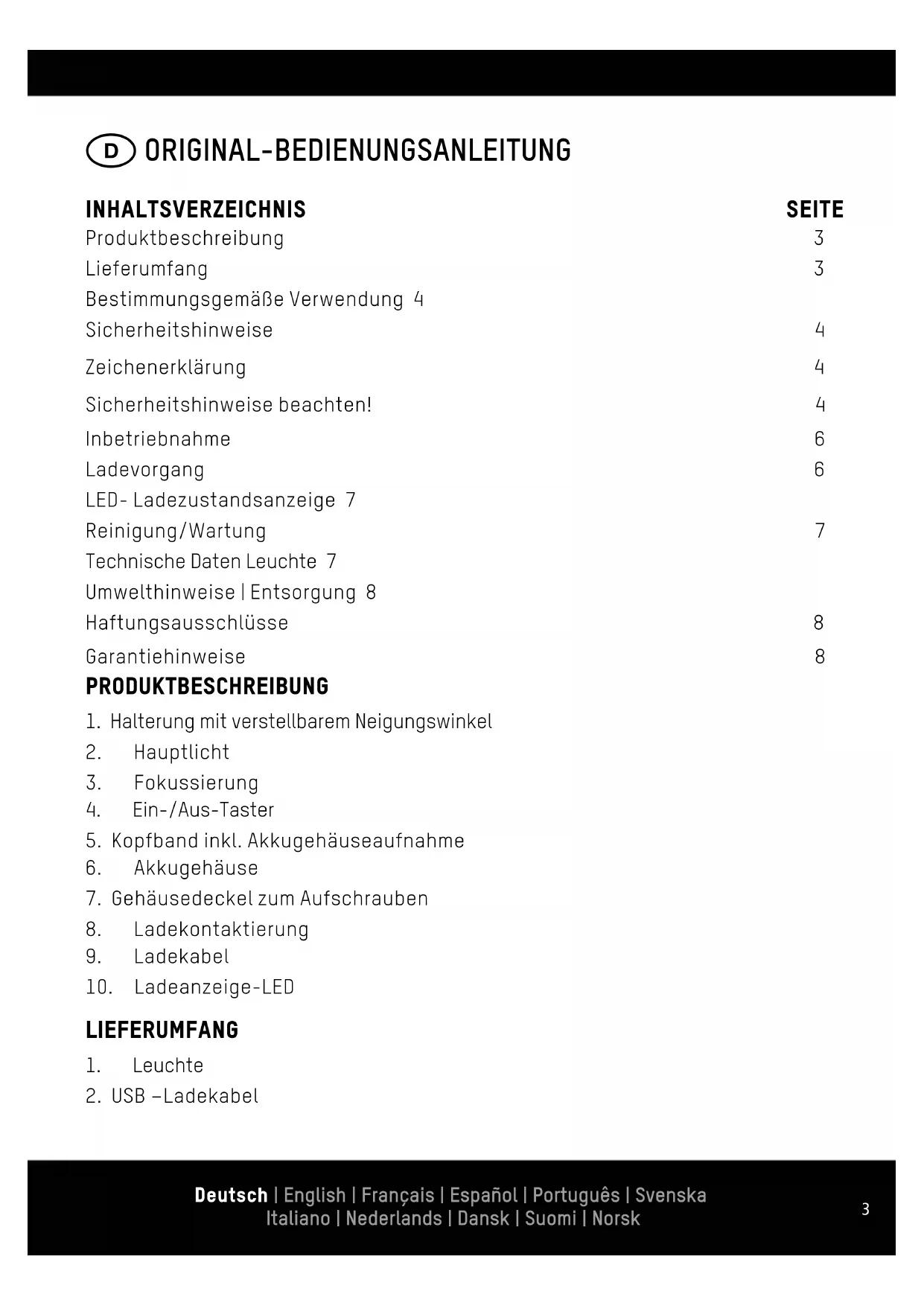

ORIGINAL-BEDIENUNGSANLEITUNG

INHALTSVERZEICHNIS	SEITE
Produktbeschreibung	3
Lieferumfang	3
Bestimmungsgemäße Verwendung 4
Sicherheitshinweise	4
Zeichenerklärung	4
Sicherheitshinweise beachten!	4
Inbetriebnahme	6
Ladevorgang	6
LED- Ladezustandsanzeige 7
Reinigung/Wartung	7
Technische Daten Leuchte 7
Umwelthinweise | Entsorgung 8
Haftungsausschlüsse	8
Garantiehinweise	8

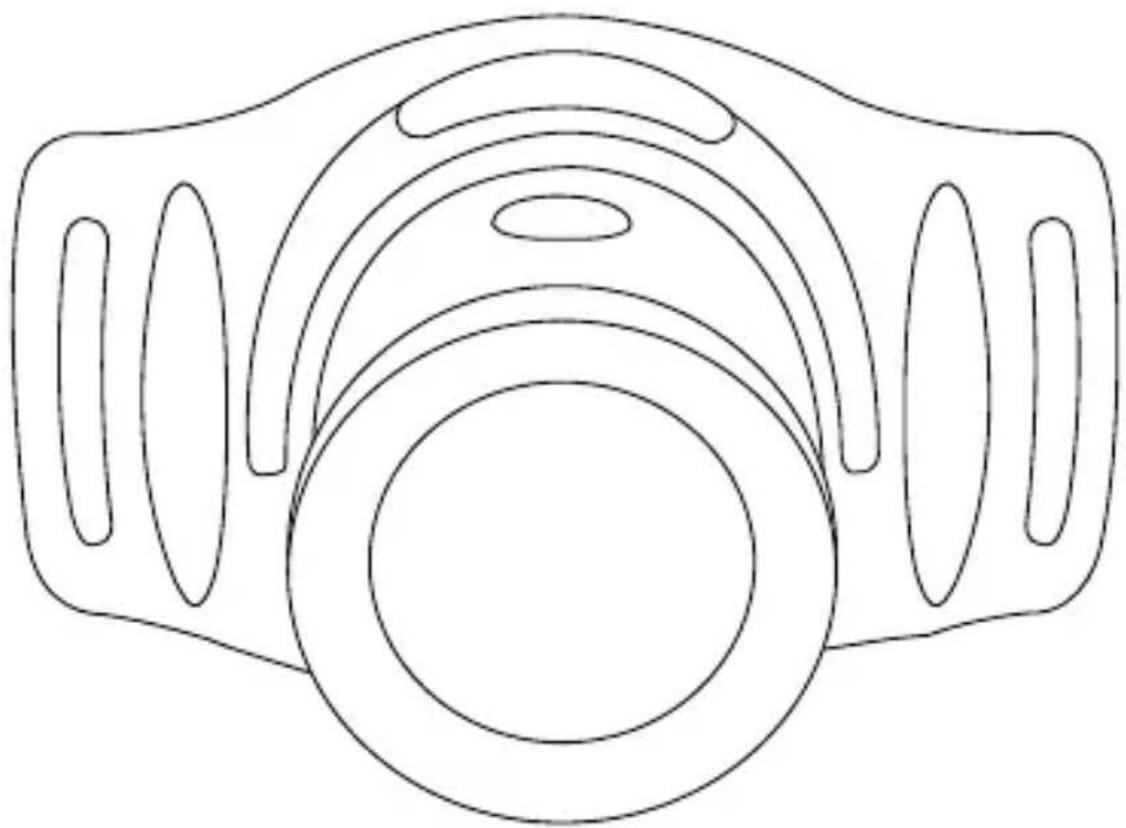

PRODUKTBESCHREIBUNG

1. Halterung mit verstellbarem Neigungswinkel
2. Hauptlicht
3. Fokussierung
4. Ein-/Aus-Taster
5. Kopfband inkl. Akkugehäuseaufnahme
6. Akkugehäuse
7. Gehäusedeckel zum Aufschrauben
8. Ladekontaktierung
9. Ladekabel
10. Ladeanzeige-LED

LIEFERUMFANG

1. Leuchte

2. USB -Ladekabel

3. ANSMANN 18650 Li-Ion Akku

4. Bedienungsanleitung

Packen Sie alle Teile aus und überprüfen Sie diese auf Vollständigkeit und Beschädigung. Beschädigte Produkte nicht in Betrieb nehmen. Sollten Sie Beschädigungen am Produkt feststellen kontaktieren Sie Ihren Händler/Verkäufer.

BESTIMMUNGSGEMÄSSE VERWENDUNG

■ Das Produkt dient als mobile Kopfleuchte
■ Die Leuchte ist nicht zur Verwendung in anderen Anwendungen bestimmt
■ Nicht für die Raumbeleuchtung im Haushalt geeignet
Das Produkt ist nicht für den kommerziellen Gebrauch bestimmt

SICHERHEITSHINWEISE

Diese Bedienungsanleitung enthält wichtige Informationen zur Benutzung und Inbetriebnahme für folgendes Produkt:

HD500R, in weiterem Text nur Leuchte bzw. Produkt genannt. Lesen Sie vor der ersten Benutzung Ihrer Leuchte sorgfältig diese Betriebsanleitung und handeln Sie danach. Bewahren Sie diese Betriebsanleitung für späteren Gebrauch oder für Nachbesitzer auf. Bei Nichtbeachtung der Bedienungsanleitung und der Sicherheitshinweise können Schäden am Produkt und Gefahren (Verletzungen) für den Bediener und andere Personen entstehen.

Die Bedienungsanleitung bezieht sich auf gültige Normen und Regeln der Europäischen Union. Hierzu bitte auch die im Ausland landesspezifischen Gesetze und Richtlinien beachten.

ZEICHENERKLÄRUNG

Bitte beachten Sie folgende Zeichen und Wörter, welche Sie in der Bedienungsanleitung, auf dem Produkt und auf der Verpackung verwendet werden.

formation

Nützliche Zusatz-Informationen zum Produkt

weis

Dieser Hinweis warnt vor möglichen Schäden aller Art

rnung

Achtung – Gefährdung! Kann zu schweren Verletzungen zum Tod führen

CHERHEITSHINWEISE BEACHTEN!

Augenverletzungen vermeiden – Nie direkt in den Lichtstrahl schauen oder anderen Personen ins Gesicht leuchten. Geschieht dies zu lange, kann durch Blaulichtanteile eine Netzhautgefährdung auftreten. Falls ein Lichtstrahl in die Augen trifft, sind

RISIKOGRUPPE 2

ACHTUNG Möglicherweise kann gefährliche optische Strahlung von diesem Produkt ausgehen. Bei Betrieb nicht für längere Zeit in die Lampe blicken. Kann für die Augen schädlich sein.

die Augen zu schließen und der Kopf sollte von dem Lichtstrahl abgewendet werden. Diese Lampe überschreitet die Bedingungen der risikofreien Nutzung. Das Risiko bei der Verwendung hängt davon ab, wie der Nutzer mit der Lampe umgeht.

Risikogruppe Gefährdungsabstand / Hazard Distance (HD) (2)
20m – 3,59m
13,59m – 35,90m
Freie Gruppe >35,90m

^[1] Dieser Wert gibt den Faktor an, um wieviel der Risikogruppengrenzwert zu der nächst niedrigeren Gruppe überschritten wird. Der Grenzwert liegt bei 1.

^[2] Abstand von Auge zur Lampe, bei welchem die entsprechende Risikogruppe zutreffend ist.

• Produkt nicht öffnen oder modifizieren! Instandsetzungsarbeiten dürfen nur vom Hersteller oder einem von ihm beauftragten Servicetechniker oder einer vergleichbar qualifizierten Person durchgeführt werden.
• Halten Sie Kinder vom Produkt und der Verpackung fern. Das Produkt ist kein Spielzeug. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Produkt spielen.
• Dieses Produkt ist nicht zur Verwendung durch Personen (Kinder mit eingeschlossen) bestimmt, welche eingeschränkte körperliche, sensorische oder geistige Fähigkeiten aufweisen bzw. fehlende Erfahrung und Kenntnis im Umgang mit diesem Produkt haben. Solche Personen müssen von einer für ihre Sicherheit verantwortlichen Aufsichtsperson zuerst instruiert oder während der Produktbedienung beaufsichtigt werden!

• Die LED Lichtquelle ist nicht austauschbar, wenn die Lebensdauer der LED endet muss die komplette Leuchte ersetzt werden

• Alle angeleuchteten Gegenstände müssen mindestens 10cm von der Lampe entfernt sein!
  Das Leuchte nur nach bestimmungsgemäßer Verwendung benutzt werden.
  ■ Produkt ist nicht zum Spielen geeignet.
  ■ Produkt außer Reichweite von Kindern aufbewahren!

• Nichtbeachtung der Sicherheitshinweise kann zu Schäden am Gerät oder zu gefährlichen Verletzungen von Personen führen!
  ■ Halten Sie das Produkt stets trocken

ACHTUNG

• Das Produkt enthält einen austauschbaren Li-Ionen-Akku. Werfen Sie das Produkt nichts ins Feuer!
• Das Produkt darf nur in geschlossenen, trockenen und weiträumigen Räumen geladen werden, entfernt von brennbaren Materialen und Flüssigkeiten. Nichtbefolgung kann zu Verbrennungen und Bränden führen.
• Niemals einen Akku öffnen, quetschen, erhitzen oder in Brand setzen.
• Produkt nicht in explosionsgefährdeter Umgebung und im Regen verwenden sowie nicht übermäßiger Wärme aussetzen.
• Produkt nicht verwenden, wenn das Produkt beschädigt zu sein scheint

BETRIEBNAHME

Die Leuchte wird durch den Taster eingeschaltet. Im eingeschalteten Zustand stehen folgende Leuchtstufen zur Verfügung:

1x drücken: LED 100%

2x drücken: LED 50%

3x drücken: LED 20%

Die Leuchte verfügt zusätzlich über einen Stroboskop Modus, welcher über einen Doppelklick des Tasters eingeschaltet wird. Das Ausschalten der Leuchte erfolgt durch langes Drücken (ca. 2 Sek.) des Tasters.

DEVORGANG

Vor Erstbenutzung bitte die Leuchte vollständig aufladen. Bei Lagerung über einen längeren Zeitraum ebenfalls vorher laden, bei Lagerung mindestens 2x im Jahr aufladen, um eine Tiefentladung des Akkus zu verhindern.

Zum Laden der Leuchte den Akku in das Akkugehäuse einlegen. Legen sie den magnetischen Kontakt des Ladekabels auf die Lade-Kontaktierung des Akkugehäuses. Verbinden Sie das mitgelieferte USB-Ladekabel mit einem USB Port. Die Ladezeit kann aufgrund der Energiequelle (unterschiedliche Kapazität) variieren.

D-LADEZUSTANDSANZEIGE

Die Leuchte verfügt über eine LED-Ladezustandsanzeige.

Wird der Akku geladen, leuchtet die LED-Anzeige rot. Ist der Akku vollgeladen, leuchtet die LED-Anzeige grün.

REINIGUNG | WARTUNG

■ Reinigungsarbeiten nur mit einem leicht feuchten Tuch durchführen, anschließend gut trocken reiben.
- Produkt niemals in Wasser oder andere Flüssigkeiten tauchen.
■ Darauf achten, das keine Flüssigkeiten in das Gehäuse eindringen.
- Keine harten Bürsten oder scharfe Gegenstände zur Reinigung verwenden.

ten Sie die Leuchte unsachgemäß benutzen, kann dies zu Beschädigungen führen:

■ Nicht werfen oder fallen lassen
■ Nur im Original-Zustand verwenden
■ Nicht in der Verpackung benutzen
■ Nach der Verwendung ausschalten

TECHNISCHE DATEN LEUCHTE

Leuchtmittel: 10W LED

Eingangsspannung: 5V DC

Eingangsstrom: max. 1000mA

Akku: 18650 Li-Ion Akku 3.7V | 2600mAh | 9.62Wh

Ladezeit: ca. 3,5h

Lichtstrom: 100% 550lm | 50% 275lm | 20% 110lm

Leuchtdauer: 100% 3,5h | 50% 7h | 20% 19h

Leuchtweite: 100% 160m | 50% 115m | 20% 75m

Gehäusematerial: Aluminium

Risikogruppe: 2

Schutzklasse: III

Schutzart: IP64

Lagertemperatur: -10 bis 50 °C

Betriebstemperatur: -10 bis 50 °C

Gewicht Leuchte: 107g

Länge USB-Kabel: 60cm

Abmessungen Leuchte (H x B x T): 37 x 85 x 50mm

Produkt entspricht der Schutzklasse III

Übereinstimmung mit den EU-Richtlinien

Nicht in die Lichtquelle blicken

Elektroschrott (WEEE-Richtlinie)

Bodlenungsanleitung beachten!

UMWELTHINWEISE | ENTSORGUNG

Werfen Sie das Produkt keinesfalls in den normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. Führen Sie alle Verpackungsmateria-lien einer umweltgerechten Entsorgung zu. Verbrauchte Batterien und Akkus sind Sondermüll und müssen gemäß der nationalen Gesetzgebung entsorgt werden, diese dürfen nicht in den Hausmüll.

HAFTUNGSAUSSCHLÜSSE

Die in dieser Bedienungsanleitung enthaltenen Informationen können ohne Vorankündigung geändert werden. Wir übernehmen keine Haftung für direkte, indirekte, zufällige oder sonstige Schäden oder Folgeschäden, die durch unsachgemäße Handhabung oder durch Missachtung der in dieser Bedienungsanleitung enthaltenen Informationen entstehen. Bei falscher Verwendung des Produktes übernehmen wir keine Haftung und gewähren keine Gewährleistungs- oder Garantieansprüche.

i GARANTIEHINWEISE

Auf das Gerät bieten wir eine dreijährige Garantie. Bei Schäden am Gerät, die infolge Nichtbeachtung der Bedienungsanleitung entstehen, kann keine Garantie gewährt werden. Ihr gesetzlicher Gewährleistungsanspruch wird hierdurch nicht beeinträchtigt.

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung.

MA-1600-0325/V1/04-2019

GB ORIGINAL OPERATING INSTRUCTIONS

CONTENTS

PAGE

Product description 9

Delivery includes 9

Proper intended use 10

Kapslingsklass: IP64

Lagringstemperatur: -10 till 50 °C

Arbetstemperatur: -10 till 50 °C

Vikt lampa: 107 g

TECHNISCHE GEGEVENS LAMP

Lamp: 10 W LED

Ingangsspanning: 5 V DC

Ingangsstroomsterkte: max. 1.000 mA

Accu: 18650 li-ion-accu 3,7 V | 2.600 mAh | 9,62 Wh

Beschermingsklasse: III

Ladetid: ca. 3,5 timer

Lysstrøm 100% 550lm | 50% 275lm | 20% 110lm

Kapslingsklasse IP64

Overholder EU-direktiverne

Valaisuaika: 100 % 3,5 h | 50 % 7 h | 20 % 19 h

Valaisupituus: 100 % 160 m | 50 % 115 m | 20 % 75 m
